PLC考题——加热器温度控制(较难)

格式：doc
大小：96.77 KB
文档页数：5

下载文档原格式

PLC加热炉温度控制

限于当时的元器件条件及计算机发展水平，早期的PLC主要由分立元件和中小规模集成电路组成，可以完成简单的逻辑控制及定时、计数功能。20世纪70年代初出现了微处理器。人们很快将其引入可编程控制器，使PLC增加了运算、数据传送及处理等功能，完成了真正具有计算机特征的工业控制装置。为了方便熟悉继电器、接触器系统的工程技术人员使用，可编程控制器采用和继电器电路图类似的梯形图作为主要编程语言，并将参加运算及处理的计算机存储元件都以继电器命名。此时的PLC为微机技术和继电器常规控制概念相结合的产物。个人计算机（简称PC）发展起来后，为了方便，也为了反映可编程控制器的功能特点，可编程序控制器定名为Programmable Logic Controller（PLC）。
”
1.1
从结构上分，PLC分为固定式和组合式（模块式）两种。固定式PLC包括CPU板、I/O板、显示面板、内存块、电源等，这些元素组合成一个不可拆卸的整体。模块式PLC包括CPU模块、I/O模块、内存、电源模块、底板或机架，这些模块可以按照一定规则组合配置。
1.2
PLC与电气回路的接口，是通过输入输出部分（I/O）完成的。I/O模块集成了PLC的I/O电路，其输入暂存器反映输入信号状态，输出点反映输出锁存器状态。输入模块将电信号变换成数字信号进入PLC系统，输出模块相反。I/O分为开关量输入（DI），开关量输出（DO），模拟量输入（AI），模拟量输出（AO）等模块。
“PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。PLC及其有关的外围设备都应该按易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。

PLC控制技术考试模拟题(含参考答案)

PLC控制技术考试模拟题（含参考答案）一、单选题（共52题，每题1分，共52分）1.PLC在工业生产现场工作，对PLC的I/O接口的要求说法正确的是（）A、应具有良好的接地能力B、应具有良好的抗干扰能力C、应具有断电保持功能D、应具有报警功能正确答案：B2.步进电机如果用的是DC5V的脉冲输入信号,目前PLC有DC24V的脉冲输出,应怎么办？（）A、并联一个电阻,2K欧,2WB、并联一个电阻,1K欧,1WC、串联一个电阻,2K欧,1WD、串联一个电阻,2K欧,2KW正确答案：C3.步进电机的细分数代表什么含义？A、转一圈的脉冲B、转一圈的频率C、速度D、电机电流正确答案：A4.步进电机旋转角度与哪个参数有关？（）A、脉冲数量B、电压C、脉冲频率D、脉冲占空比正确答案：A5.FX系列PLC的P指针不能用于（）A、条件跳转指令B、中断指令C、子程序调用指令正确答案：B6.在FX2N系列PLC中，S500属于（）状态继电器。

A、初始B、回零C、通用D、断电保持正确答案：D7.M8013的脉冲输出周期是多少? （）。

A、1秒B、5秒C、10秒D、13秒正确答案：A8.对于32位双向计数器c200,当特殊辅助继电器M8200置1时，c200为（）计数。

A、可加、可减计数B、加计数C、减计数正确答案：C9.国内外PLC各生产厂家都把（）作为第一用户编程语言。

A、梯形图B、指令表C、逻辑功能图D、C语言正确答案：A10.PLC英文名称的全称是（）。

A、programming logic controllerB、programmable logical controllerC、programmer logical controllerD、programing logic controller正确答案：B11.触摸屏实现数值输入时,要对应PLC内部的（）A、输入点XB、输出点YC、数据存贮器DD、定时器正确答案：C12.M8012的脉冲输出周期是多少?A、10MSB、100MSC、1MIND、1S正确答案：B13.FX2N系列最多能扩展到多少个点（）。

PLC换热器温度和流量串级控制

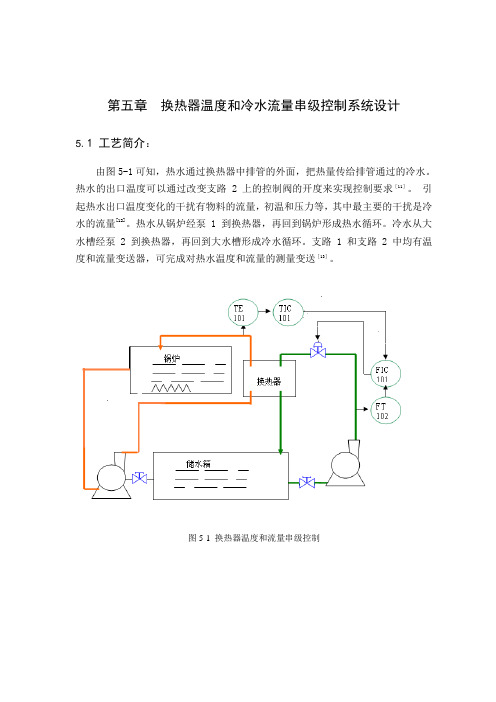

第五章换热器温度和冷水流量串级控制系统设计5.1 工艺简介：由图5-1可知，热水通过换热器中排管的外面，把热量传给排管通过的冷水。

热水的出口温度可以通过改变支路 2 上的控制阀的开度来实现控制要求［11］。

引起热水出口温度变化的干扰有物料的流量，初温和压力等，其中最主要的干扰是冷水的流量[12]。

热水从锅炉经泵 1 到换热器，再回到锅炉形成热水循环。

冷水从大水槽经泵 2 到换热器，再回到大水槽形成冷水循环。

支路 1 和支路 2 中均有温度和流量变送器，可完成对热水温度和流量的测量变送［13］。

图5-1 换热器温度和流量串级控制5.2 系统创建工程创建一个新的工程，在这之前要进行编程前的准备工作，包括通信设置和组态。

5.2.1 新建工程单击File>New…,新建一个工程项目，命名为wangli,类型默认Project。

单击Browse…选择工程保存地址。

单击OK，系统创建了一个名为wangli的新工程。

建立S7-300站。

右键单击工程名wangli，单击Insert New Object>SIMATIC 300 Station.5.2.2 设置通信这里我使用的是S7-300 MPI电缆连接方式，因此选择PC Adapter,install.不需要其他接口。

图5-2 安装PG/PC通信接口窗口设置或添加PC Adapter(MPI):PROPERTY 按钮Local Connection 属性页COM2,19200,其他参数不需要设置。

5.2.3 硬件组态和下装打开工程中的Hardwork，从而进入HW CONFIG窗口。

在HW CONFIG中插入机架，根据实验所用的设备型号组态硬件。

如下表：表5-1 硬件组态数据模块型号电源PS-300>PS 307 2ACPU CPU-300>CPU313C-2DP>313-6CE01-0AB0模拟量输入输出SM334> 334-0CE01-0AA0SM334的输入输出地址为：AI地址：256-263AO地址：256-2595.3 编写程序5.3.1 复制OB块和已有函数首先打开libaries中的standard library,选择Orgnization Blocks.把OB1复制粘贴到当前工程中。

plc实操考试题及答案文库

plc实操考试题及答案文库PLC实操考试是一项检验考生在实际工作中应用PLC（可编程逻辑控制器）技能的测试。

以下是一些典型的PLC实操考试题目及其答案，供考生参考和练习。

1. 题目：使用PLC实现一个简单的启停控制。

答案：首先，我们需要设置一个输入信号，例如按钮，用于启动和停止电机。

在PLC程序中，我们可以使用一个简单的逻辑控制语句来实现这一功能。

当按钮被按下时，电机启动；当按钮再次被按下时，电机停止。

这可以通过设置一个变量来跟踪电机的状态（启动或停止），并根据按钮的输入信号来改变这个状态。

2. 题目：设计一个PLC程序，用于控制一个三相电机的正反转。

答案：要实现三相电机的正反转控制，我们需要使用三个接触器来控制电机的三个相位。

在PLC程序中，我们可以使用两个按钮来分别控制正转和反转。

当正转按钮被按下时，相应的接触器闭合，电机开始正转；当反转按钮被按下时，相应的接触器闭合，电机开始反转。

同时，我们需要确保两个按钮不能同时被按下，以防止接触器短路。

3. 题目：编写一个PLC程序，用于控制一个自动门的开闭。

答案：自动门的控制涉及到多个传感器和执行器。

首先，我们需要一个接近传感器来检测是否有人接近门。

当传感器检测到有人时，PLC程序将控制门打开。

门打开后，我们可以使用一个限位开关来检测门是否完全打开。

如果门在设定的时间内没有完全打开，PLC程序将发出报警信号。

当人离开门的感应区域时，PLC程序将控制门关闭，同样使用限位开关来检测门是否完全关闭。

4. 题目：设计一个PLC程序，用于控制一个简单的温度控制系统。

答案：温度控制系统通常包括一个温度传感器和一个执行器（如加热器或冷却器）。

在PLC程序中，我们首先读取温度传感器的值，并将其与设定的目标温度进行比较。

如果实际温度低于目标温度，PLC程序将控制加热器开启，以提高温度；如果实际温度高于目标温度，PLC程序将控制冷却器开启，以降低温度。

当温度达到目标值时，加热器和冷却器都将关闭。

江苏高级技师PLC

1、要求：（1）液体加热系统采用PLC控制，触摸屏作为操作和监控界面；（2）加热器为电加热器，功率为200W；（3）触摸屏作为操作和监控界面，能够手动和自动控制加热系统的启动和停止，并显示被加热液体的加热温度；（4）液体温度由温度传感器测出，经温度变送器送给PLC的A/D模块，温度为0～100℃变化时，变送器输出为0～20mA；（5）当液体温度低于50℃时，加热器自动启动。

当液体温度到达触摸屏预置的55℃时，加热器关闭。

题1图触摸屏、PLC温度测量系统的示意图L1L2L3N题1接线图题1程序2、要求：（1）某水箱的液位高度系统采用PLC控制，触摸屏作为操作和监控界面；（2）水箱下部有一手动阀门，出水大小由手动调节；（3）触摸屏作为操作和监控界面，能够手动和自动控制系统的启动和停止，并实时显示水箱液位高度；（4）液位高度可通过触摸屏设定，液位高度由液位传感器测出，经液位变送器送给PLC的A/D模块，液位刻度为0～100变化时，变送器输出为4～20mA；（5）现有一变频器拖动电机的水泵为水箱供水，起始频率为50Hz,当液位到达触摸屏设定值70%时，变频器频率为40Hz，当液位到达触摸屏设定值80%时，变频器频率为30Hz，当液位到达触摸屏设定值90%时，变频器频率为15Hz，当液位到达触摸屏设定值时，水泵关闭。

题2接线图题2程序3、要求：（1）炉温控制系统采用PLC控制，触摸屏作为操作和监控界面；（2）加热器为电加热器，功率为200W；（3）触摸屏作为操作和监控界面，能够手动和自动控制加热系统的启动和停止，并显示炉温实时温度；（4）炉内温度由温度传感器测出，经温度变送器送给PLC的A/D模块，温度为0～100℃变化时，变送器输出为0～20mA；（5）初始状态：送料电动机M1、炉门电动机M2=OFF，小车停在SQ3位置，炉门关闭，SQ2=ON，加热器关断即OFF状态；（6）启动操作按下启动按钮，开始下列操作：1）电动机M2正转，炉门打开，当炉门全部打开时，SQ1=ON，M2停车。

plc PLC温度控制技术

偶
根据使用场合的不同，热电偶有铠装式热电偶、
装配式热电偶、隔爆式热电偶等种类。装配式热电偶由感温元件（热电偶芯）、不锈钢保护管、接线盒以及各种用途的固定装置组成。铠装式热电偶比装配式热电偶具有外径小、可任意弯曲、抗震性强等特点，适宜安装在装配式热电偶无法安装的场合，它的外保护管采用不同材料的不锈钢管，可适合不同使用温度的需要，内部充满高密度氧化绝缘体物质，非常适合于环境恶劣的场合。隔爆式热电偶通常应用于生产现场伴有各种易燃、易爆等化学气体的场合，如果使用普通热电偶极易引起气体爆炸，则在这种场合必须使用隔爆热电偶。
● 3．模拟值的表示
模拟值用二进制补码表示，宽度为16位，符号总在最高位。模拟量模块的精度最高为15位，如果少于15位，则模拟值左移调整，然后才保存到模块中。未用的低位填入“0”，如表4-6所示，表中标有“x”的位为“0”或“1”。
表4-6 模拟值的精度表示
● 模拟值的精度表示
表4-7
● 电压测量范围±10 V - ±1V的模拟值表示
● 2．模拟量模块的测量信号类型及测量范围设定
（2）配有量程卡的模拟量模块的测量信号类型和测量范围的设定配有量程卡的模拟量模块，其量程卡在供货时已插入模块一侧，如果需要更改量程，必须重新调整量程卡，以更改测量信号的类型和测量范围。量程卡可以设定为“A”、“B”、“C”、“D”四个位置，各种测量信号类型和测量范围的设定在模拟量模块上有相应的标记指示，可以根据需要进行设定和调整。调整量程卡的步骤为： ①用锣丝刀将量程卡从模拟量模块中松开； ②将量程卡按测量要求和范围正确定位，然后插入模拟量模块中。
图 4-7
● 图4-7 FB编辑器界面
● 2．变量的创建
在图4-7中，变量声明表左边给出了该表的总体结构，点击某一变量类型，例如IN，在表的右边将显示出该类型变量的详细信息，用户可以在这里创建变量。如图48 所示，在 IN 类型中建立了 Motor_On 、 Motor_Off 、 Motor_Timer 三个变量，在 OUT 类型中建立了变量 Motor_Working ，在 STAT 类型中建立了静态变量 Delay_Time,在TEMP类型中建立了临时变量Temp_Off，所有变量均作了注释。

PLC编程练习题

前言PLC编程练习题由技成老师在平时收集及整理的一些练习题，该练习题主要用于提供给技成学员作为编程练习的习题使用。

意在帮助大家熟悉PLC之间，锻炼编程思路。

常用指令练习习题1：《电机的单按钮启停控制》按钮S1为启停按钮，M1表示电机运行，电机在运行状态时，按下按钮S1，电机停止运行，电机在停止状态时，按下按钮S1，电机开始运行，试编写控制程序习题2：《电机混合运行控制》S1表示长运行启动按钮，S2表示长运行停止按钮，S3表示点动按钮，M1表示电机运行，按下按钮S1，电机运行，按下按钮S2电机停止运行，按下按钮S3,电机点动运行，要求点动和长运行具有互锁习题3：《故障报警显示电路程序设计》习题3：《故障报警显示电路程序设计》S1表示故障复位信号， K1表示故障信号, 指示灯H1表示故障报警信号, 要求：当故障信号出现时，报警指示灯以1HZ的频率进行闪烁，此时操作人员按下复位按钮，若故障信号继续存在，则报警指示灯转为常亮，直到故障信号消失，若故障信号不存在，则报警指示灯熄灭。

习题4：《电机的延时启动与延时停止控制》S1表示启动信号，S2表示停止信号，M1表示电机1，M2表示电机2，要求，按下启动按钮，电机1启动，延时5S后电机2驱动，按下停止按钮，电机2停止，延时5S 后，电机1停止运行。

习题5：《小车往返运行控制》S1表示启动按钮，S2表示停止按钮，S3表示复位信号， K1表示左限位，K2表示右限位。

H1表示电机左限、H2表示电机右行，示意图如图所示：控制要求：（1）小车在左限位时，按下启动按钮S1,小车右行，碰到右限位停止，停止2S后，小车自动左行，左行后碰到左限位停止，停止2S后，小车自动右行，如此循环。

（2）运行过程中按下停止按钮，小车回到左限位停止（3）记录小车运行周期次数，一个来回为一个周期，当与设定周期相同时，小车停止运行。

（4）按下复位按钮，对记录的运行周期次数清零。

习题6：《简易交通灯程序控制》S1表示启动按钮，S2表示停止按钮，根据时序图编写控制程序，H1~H3表示东西方向的红灯、绿灯、黄灯。

《基于PLC控制的加热炉温度串级控制系统设计开题报告2000字》

加热炉串级系统框图
4．主要研究内容，关键问题的解决思路
本设计以PLC及MCGS组态软件为依托，来实现该系统的取样及分析。不仅克服了以前加热炉温度控制系统复杂、控制不连续的问题，而且实现了以计算机为辅助工具，对该系统进行精确的定量分析，并可通过远程监控来实现原系统不好操作的弱点。本设计利用了PLC的特点，对按钮、开关等输入/输出量进行控制，实现了系统在PLC控制作用下的自动化。以加热炉为被控对象，以加热炉出口水温为主被控参数，以炉膛内水温为副被控参数，以加热炉电阻丝电压为控制参数，以PLC为控制器，构成加热炉温度串级控制系统；采用PID算法，运用PLC梯形图编程语言进行编程，实现加热炉温度的自动控制。
[4]宋乐鹏.基于PLC控制的加热炉温度控制系统[J]，可编程控制器与工厂自动化，2007(05):78-128，
[5]唐凤姣.基于PLC控制的加热炉温度控制系统研究[J]，中国高新技术企业，2013(33):59-348，
[6]贾华,刘香.基于PLC的加热炉温度控制系统的研究[J]，包头职业技术学院学报，2017(01):79-67.
[13]何通，基于PLC的电锅炉温度串级控制系统设计[D]，西安科技大学,2016(12):56-69
[14]PAN Gang~ LI Yi-ke~ Yun Xue-feng~ LUXiu-zhen~ REN Fu-hu~ (School of Energy and Environment, Baotou, Baotou, et al，Expert Control of Thermal Process in Reheating Furnace Based on PLC[J]，Industrial Heating, 2009(12):126-32.
[15]Luo J，Furnace Temperature Cascade Control System Design Based on PID Algorithm[J]，Computer Measurement & Control, 2012(12):3243-3245.

PLC温度控制

Ｓ．Ｍ００
子程序ｌ
ＬＤＭＯ０．
ＡＮＳＲＬＰＰ
１＿０３ＭＯ．．Ｉ１ＭＯ．．１２
ＭＯＶＷＭＯＶＷＭＯＶＷ
ＡＩＷ０．ＶＷ０ＡＩ２ＶＷ１Ｗ．ＯＡＩ４．ＷＶＷ２０
Ａ
ＡＮＲ
Ｉ．Ｏ５
ＬＤＭ０ＶＲ
＋Ｒ
Ｍ００．ＶＤ１。１ＶＤ５Ｏ
ＶＤ２１ＶＤ５．０
子程序２
ＬＤ
ＭＯ．３
Ｍ０ＶＲ
＋Ｒ
ＶＤ３１ＶＤ５１，
ＶＤ４１ＶＤ５１， ‘
ＬＰＳＡＲ＜＝ＶＤ５５３００．０．Ｍ１０．，１ＲＲＬＲＤＡＲ＞＝Ｍ１１．．１Ｍ１２．．１
可少的内容，是医疗设备管理的重要环节。随着科学技术的发展．先进的、精密的、价格昂贵的现代化医疗设备为我们的医疗诊断提供了可靠的依据．障设备正常运行的同时保障了病人的及时就医．备的保设合理运用、保养、维修等方面的材料．让我们档案工作人员形成了设备档案。做好医疗设备档案的管理，有助于提高医疗设备的使用率与完好率．有助于技术人员对设备的维修与技术改造．是关系到医院综合效益高低的大事，其管理水平的好坏，直接影响到医院的医疗质量、技术水平、社会效益和经济效益．所以加强医疗设备档案管理刻不容缓归档内容： ① 医疗设备购置阶段：申请购置设备仪器的论证报告、计划、可行性研究、申购表、审批表、双方签订合同、来往函件、商检材料、发票复印件、配置清单、厂家注册证、质量体系证书、耗材合同等。中招标采集购的医疗设备还包括招标计划表、招标书、投标书、中标通知书等。 ② 医疗设备安装调试阶段：设备仪器开箱验收记录、合格证、装箱单、出厂保修单、明书等随机图样及文字材料（说原文和译文）安装调、试记录、试运行记录、验收报告等。 ③ 医疗设备运行阶段：设备仪器操作规程、维修合同、修保养记维录、故障记录、事故记录、故障分析处理报告、更换零配件申请表、保养和大修计划、记录等 ④医疗设备报废阶段：设备仪器报废鉴定材料、申请、复和处理批结果等。２．医疗设备档案的收集：的收集是医疗设备档案工作的起点．２３材料和基础档案管理部门要让医疗技术人员充分了解集中统一管理的意义．使医疗技术人员不能因图个人工作上的方便而将档案材料据为已有．或因工作的不慎而使材料丢失。档案管理部门还应根据医疗设备档案管理工作的特殊要求．制定有关的规章制度，具体规定归档范围、归档时间．使医疗技术人员在医疗技术活动过程中自觉地配合做好材料的收集与归档工作２４不断提高档案管理意识及管理人员素质．随着科技进步与医院发展．众多先进的大型设备不断引进．能否充分发挥这些设备的效益关键环节在于管理。因此，增强档案意识，充分认识设备档案在医院管理中的重要性．努力提高管理人员素质是搞好设备档案管理的关键目．而前医院的档案管理人员在专业素质、理论水平、文化程度等方面参差不齐＋与时代的发展要求悬殊较大，医院领导在人才培养计划中．应重视档案管理人员素质的提高和继续教育．鼓励并支持档案人员参加业务培训和进修学习．不断提高专业水平的同时对仪器使用部门加强档案管理的宣传。２努力开发设备档案信息资源．．５做好设备档案的开发利用医疗设备档案管理的最终目的就是利用，要充分发挥医疗设备档案的作用．就必须提高医疗设备档案管理水平．积极开发设备档案信

加热炉自动控制系统维修应用知识考题(附答案)

导读●一、填空题每题1分，共20分●二、判断题每题1分，共10分●三、选择题每题2分，共40分●四、简答题每题4分，共40分●五、开放题每题5分，共10分●六、案例分析题每题15分，共30分加热炉自动控制系统维修应用知识考题一、选择题20个1. 加热炉自动控制系统中，PID控制器的P代表：A. 比例B. 积分C. 微分D. 延迟答案：A2. 加热炉温度控制中，常用哪种传感器来测量炉温？A. 光电传感器B. 红外传感器C. 热电偶D. 超声波传感器答案：C3. 在自动控制系统中，执行机构接收控制器的信号并直接调节的是：A. 传感器B. 变送器C. 调节阀D. 显示仪表答案：C4. PLC（可编程逻辑控制器）在加热炉控制系统中主要承担什么角色？A. 数据采集B. 逻辑控制C. 人机界面D. 信号放大答案：B5. 闭环控制系统与开环控制系统的区别在于是否：A. 有控制器B. 有执行器C. 有反馈D. 有设定值答案：C6. 加热炉温度控制系统中，PID控制器的微分作用是：A. 减小超调量B. 提高响应速度C. 消除静差D. 稳定控制答案：A7. 用于长距离传输温度信号，通常会采用：A. 4-20mA电流信号B. 0-10V电压信号C. 数字通信D. 直接电缆连接答案：A8. 加热炉自动点火控制系统中，检测火焰是否点燃的传感器通常是：A. 热敏电阻B. 紫外线或红外火焰探测器C. 压力传感器D. 流量计答案：B9. 加热炉控制系统中，防止温度过高的保护措施是：A. 过热连锁B. 超温报警C. 紧急停炉D. 以上都是答案：D10. 炉温控制中，采用双位控制的优点是：A. 控制精度高B. 结构简单C. 过渡过程平稳D. 无超调答案：B11. 加热炉的燃烧控制中，燃料与空气的比例调节属于：A. 压力控制B. 流量控制C. 比例控制D. 逻辑控制答案：C12. 自动控制系统中，用于显示实时炉温和设定值的设备是：A. 传感器B. 显示仪表C. 执行器D. 控制器答案：B13. 炉温控制系统中，PID参数调试的第一步通常是调整：A. P参数B. I参数C. D参数D. 同时调整答案：A14. 加热炉控制系统中，防止炉膛熄火的安全措施称为：A. 点火自检B. 熄火保护C. 燃烧控制D. 风门控制答案：B15. 用于控制加热炉燃料气流量的调节阀，通常会选择：A. 直通单座阀B. 角型阀C. 套筒阀D. 蝶阀答案：C16. 在加热炉的控制系统中，用于实现远程监控和数据采集的系统是：A. SCADA系统B. DCS系统C. FCS系统D. 以上都可以答案：D17. 加热炉的燃烧控制系统中，空气过剩系数的自动调整是为了：A. 提高燃烧效率B. 降低NOx排放C. 避免不完全燃烧D. 以上都对答案：D18. 加热炉的温度控制中，使用比例控制时，如果比例带设置过窄，会导致：A. 控制平稳B. 响应迅速C. 超调严重D. 稳定性好答案：C19. 炉温控制系统中，若温度波动较大，首先应考虑调整的是：A. P参数B. I参数C. D参数D. 传感器位置答案：A20. 加热炉的燃烧安全联锁控制系统中，风门未开到位时应：A. 禁止点火B. 自动点火C. 打开燃气阀门D. 以上都不对答案：A二、判断题1. 加热炉的控制系统中，PID调节器只能进行手动调节。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

PLC考题——加热器温度控制回路组态
一、温度控制回路的建立
某天然气脱碳装置加热器使用热媒油进行加热，在加热器的进口有一个阀FV101，受加热器罐体的温度（TT101/TT102）和阀后流量（FT101）的串级控制。

加热器温度不允许超高。

流程简图如下：
二、控制功能要求
1、2个温度变送器TT101、TT102(AI1、AI2)的量程范围为0~200℃；2个温度变送器温度差在20℃时，认为两个温度变送器有效，采用平均值作为计算（平均值计算时L11亮，低值计算时L11灭）；如果温度差超过20℃，则认为低值有效，则选用低值计算；
2、流量变送器（AI3）的流程范围为0-30m3/h，流量测量值进行累积计算，使用AO2来显示分钟累积值；手动按下START按钮（P4），开始累积（累积时灯L24亮）；再按一下按钮，累积暂停（L24灭）；再按一下按钮，累积继续；1秒内连续按下2次按钮，累积归零（归零时灯L14亮）。

此时，再按按钮，累积又开始。

3、流量控制阀（AO1）应该按照工艺要求选择阀门类型；流量控制器和温度控制器的作用形式应该正确；
4、温度变送器TT103联合TT101和TT102的计算值做关断逻辑表决：当未进行旁通时，温度高于180度，执行2OO2的逻辑（2OO2逻辑灯L5亮）；当TT103旁通时（S1拨上），取用1OO1的表决逻辑（L15亮）；当计算值旁通时（S2拨上），取用1OO1的表决逻辑（L25亮）。

然而，当温度高已经触发，则旁通失效。

关断时，关断灯L1亮；
5、一旦关断，控制阀应该关闭（关闭时，L5亮），流量累积暂停（L24灭）；当关断信号恢复，按下复位按钮（P3），则控制阀直接打开50%，然后阀门受自动系统控制，流量累积继续。

6、关断阀可以手动控制：S3拨上为手动，无关断信号时，通过按下P1（L2常亮，L4灭），开阀命令，按下P2（L4常亮，L2灭），关阀命令；有关断时，不允许打开，直到关断信号消除；按下P1后，开始计时，如果在5秒内阀门还没有动作，产生阀门未动作报警（L12灯亮）；如果已经动作，但是在10秒内，没有开到位，则产生阀门未开到位报警（L3灯亮）；开到位则L22灯亮。

按下P2关阀时，也开始5秒计
时，如果在5秒内阀门还没有动作，产生阀门未动作报警（L12灯亮）；如果已经动作，但是在10秒内，
没有关到位，则产生阀门未关到位报警（L13灯亮）；关到位则L23灯亮。

7、当温度高于140时，取消流量控制，直接采用温度控制阀门；当温度降低到100时，恢复流量控制（流量直接控制时L21亮，温度直接控制时L21灭）；
四、考试时间：120分钟
附件：模拟通道对照表如下：
加热器温度控制回路组态评分表
考评人员：统分人：核分人：年月日。
