实验二 二阶系统的阶跃响应和稳定性分析

实验二二阶系统阶跃响应一、实验目的（1）了解典型二阶系统模拟电路的构成方法及二级闭环系统的传递函数标准式。

（2）研究二阶闭环系统的结构参数--无阻尼振荡频率ωn、阻尼比ζ对过渡过程的影响。

（3）掌握欠阻尼二阶闭环系统在阶跃信号输入时的动态性能指标Mp、tp、ts的计算。

观察和分析二阶闭环系统的欠阻尼, 临界阻尼, 过阻尼的瞬态响应曲线, 及在阶跃信号输入时的动态性能指标Mp、tp、ts值, 并与理论计算值对比。

二、实验设备（1）XMN-2型学习机；（2）CAE-USE辅助实验系统（3）万用表（4）计算机三、实验内容本实验用于观察和分析二阶系统瞬态响应的稳定性。

二阶闭环系统模拟电路如图2-1所示, 它由两个积分环节（OP1和OP2）及其反馈回路构成。

图2-1 二阶闭环系统模拟电路图OP1和OP2为两个积分环节, 传递函数为（时间常数）。

二阶闭环系统等效结构图如图2-2所示。

图2-2 二阶闭环系统等效结构图四、该二阶系统的自然振荡角频率为, 阻尼为。

五、实验步骤（1）调整Rf=40K, 使K=0.4（即ζ=0.2）；取R=1M, C=0.47μ, 使T=0.47秒（ωn=1/0.47）, 加入阶跃输入信号x(t)=1V, 记录阶跃响应曲线①；（2）保持ζ=0.2不变, 阶跃信号不变, 取R=1M, C=1.47μ, 使T=1.47秒（ωn=1/1.47）, 记录阶跃响应曲线②；（3）保持ζ=0.2不变, 阶跃信号不变, 取R=1M, C=1μ, 使T=1秒（ωn=1/1）, 记录阶跃响应曲线③；保持ωn=1/0.1不变、阶跃扰动不变, 调整Rf=200K, 使K=2（即ζ=1）, 记录阶跃响应曲线④；保持ωn=1/0.1不变、阶跃扰动不变, 调整Rf=300K, 使K=3（即ζ=1.5）, 记录阶跃响应曲线⑤。

六、数据采集及处理七、实验报告1、推导模拟电路的闭环传递函数Y(s)/X(s)？确定R、C.Rf、Ri与自然振荡角频率和阻尼比之间的关系。

实验室二二阶系统的阶跃响应及稳定性分析实验一．实验目的1.熟悉二阶模拟系统的组成。

2.研究二阶系统分别工作在等几种状态下的阶跃响应。

3.学习掌握动态性能指标的测试方法，研究典型系统参数对系统动态性能和稳定性的影响。

二，实验内容1.ZY17AutoC12BB自动控制原理实验箱。

2.双踪低频慢扫示波器。

四．实验原理典型二阶系统的方法块结构图如图2.1所示：图2.1其开环传递函数为，为开环增益。

其闭环传递函数为，其中取二阶系统的模拟电路如图2.2所示：该电路中该二阶系统的阶跃响应如图所示：图2.3.1，2.3.2，2.3.3，2.3.4和2.3.5分别对应二阶系统在过阻尼，临界阻尼，欠阻尼，不等幅阻尼振荡（接近于0）和零阻尼（=0）几种状态下的阶跃响应曲线。

改变元件参数Rx大小，可研究不同参数特征下的时域响应。

当Rx为50k时，二阶系统工作在临界阻尼状态;当Rx<50K时，二阶系统工作在过阻尼状态;当Rx>50K时，二阶系统工作在欠阻尼状态;当Rx继续增大时，趋近于零，二阶系统输出表现为不等幅阻尼振荡；当=0时，二阶系统的阻尼为零，输出表现为等幅振荡（因导线均有电阻值，各种损耗总是存在的，实际系统的阻尼比不可能为零）。

五. 实验步骤1.利用实验仪器，按照实验原理设计并连接由一个积分环节和一个惯性环节组成的二阶闭环系统的模拟电路。

此实验可使用运放单元（一），（二），（三），（五）及元器件单元中的可调电阻。

（1）同时按下电源单元中的按键开关S001，S002，再按下S003，调节可调电位器W001,使T006（-12V—+12V）输出电压为+1V，形成单位阶跃信号电路，然后将S001,S002再次按下关闭电源。

（2）按照图2.2连接好电路，按下电路中所用到运放单元的按键开关。

（3）用导线将连接好的模拟电路的输入端于T006相连接，电路的输出端与示波器相连接。

（4）同时按下按键开关S001,S002时，利用示波器观测该二阶系统模拟电路的阶跃特性曲线，并由实验测出响应的超调量和调节时间，将结果记录下来。

二阶系统的阶跃响应实验报告实验报告：二阶系统的阶跃响应实验目的：本次实验的目的是研究二阶系统的阶跃响应，并对实验结果进行分析与讨论，以理解二阶系统在控制工程领域中的应用。

实验原理：二阶系统是指具有二阶特性的系统，即在系统受到激励信号后，系统的响应随时间的变化呈现出一定的规律。

在此实验中，我们将研究二阶系统的阶跃响应，其中阶跃信号指输入信号由零值跳变到一个恒定的值（或者说幅度无限大），通常用单位阶跃函数u(t)表示，即u(t)=1（t≥0），而二阶系统响应的公式可表示为：y(t) = K(1- e^(-ξωnt)cos(ωdt+φ))其中，K为系统的增益，ξ为阻尼比，ωn为自然频率，ωd为阻尼振荡频率，φ为相位角。

实验步骤：1. 确定实验装置的参数，并将之记录下来，包括：二阶系统的增益K、阻尼比ξ、自然频率ωn，以及阶跃信号的幅值u0等。

2. 将二阶系统的输入信号设置为阶跃信号u(t)，并将输出信号y(t)记录下来，同时进行数据采集和记录。

3. 根据数据得出实验结果，并利用软件对实验数据进行处理和分析，包括波形比较、响应曲线分析和幅值与相位移测量等。

实验结果：在此次实验中，我们得到了如下的实验参数：增益K = 1.5V阻尼比ξ = 0.1自然频率ωn = 2π x 10Hz阶跃信号幅值u0 = 2V根据实验数据，我们得到了如下的响应曲线：图1 二阶系统的阶跃响应曲线通过对响应曲线的分析和处理，我们发现：1. 二阶系统的阶跃响应具有一定的超调和振荡特性，表明系统的稳定性较差，需要进行进一步的优化和调整。

2. 阻尼比ξ的大小与系统的响应有着密切的关系，通常应根据系统的具体情况进行合理的选择和调整，以达到最佳的控制效果。

3. 自然频率ωn的大小与系统的响应速度有关，通常应根据实际控制要求进行选择和调整，以达到最佳的控制效果。

结论：本次实验研究了二阶系统的阶跃响应，并对实验结果进行分析和讨论。

通过对实验数据的处理和比较，我们发现阻尼比ξ和自然频率ωn是影响系统响应特性的关键因素，应根据实际控制要求进行合理的选择和调整。

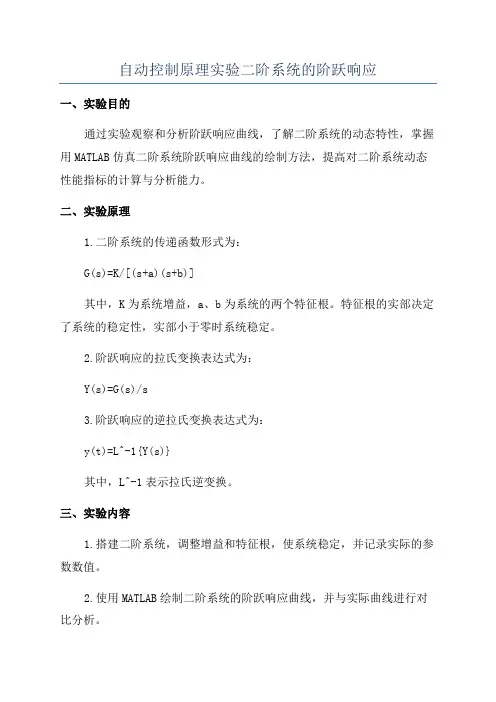

自动控制原理实验二阶系统的阶跃响应一、实验目的通过实验观察和分析阶跃响应曲线，了解二阶系统的动态特性，掌握用MATLAB仿真二阶系统阶跃响应曲线的绘制方法，提高对二阶系统动态性能指标的计算与分析能力。

二、实验原理1.二阶系统的传递函数形式为：G(s)=K/[(s+a)(s+b)]其中，K为系统增益，a、b为系统的两个特征根。

特征根的实部决定了系统的稳定性，实部小于零时系统稳定。

2.阶跃响应的拉氏变换表达式为：Y(s)=G(s)/s3.阶跃响应的逆拉氏变换表达式为：y(t)=L^-1{Y(s)}其中，L^-1表示拉氏逆变换。

三、实验内容1.搭建二阶系统，调整增益和特征根，使系统稳定，并记录实际的参数数值。

2.使用MATLAB绘制二阶系统的阶跃响应曲线，并与实际曲线进行对比分析。

四、实验步骤1.搭建二阶系统，调整增益和特征根，使系统稳定。

根据实验要求，选择适当的数字电路元件组合，如电容、电感、电阻等，在实际电路中搭建二阶系统。

2.连接模拟输入信号。

在搭建的二阶系统的输入端接入一个阶跃信号发生器。

3.连接模拟输出信号。

在搭建的二阶系统的输出端接入一个示波器，用于实时观察系统的输出信号。

4.调整增益和特征根。

通过适当调整二阶系统的增益和特征根，使系统达到稳定状态。

记录实际调整参数的数值。

5.使用MATLAB进行仿真绘制。

根据实际搭建的二阶系统参数，利用MATLAB软件进行仿真，绘制出二阶系统的阶跃响应曲线。

6.对比分析实际曲线与仿真曲线。

通过对比分析实际曲线与仿真曲线的差异，分析二阶系统的动态特性。

五、实验结果与分析1.实际曲线的绘制结果。

根据实际参数的输入，记录实际曲线的绘制结果，并描述其特点。

2.仿真曲线的绘制结果。

利用MATLAB软件进行仿真，绘制出仿真曲线，并与实际曲线进行对比分析。

3.实际曲线与仿真曲线的对比分析。

通过对比实际曲线与仿真曲线的差异，分析二阶系统的动态特性，并讨论影响因素。

六、实验讨论与结论1.实验过程中遇到的问题。
