可编程脉冲控制仪DMK-5CSL-48D使用说明书可编程脉冲控制仪输出的信号为脉冲宽度，持续两个称之为脉冲间隔，冲后一个到个脉冲之间的停止时间为循环定时清灰。

控制仪有微处理器（CPU）,控制集成电路,LED数码显示,光电间隔，大功率组成。

可编程脉冲控制仪分为两种方式，在线控制仪和离线控制仪，主要用于小型除尘器清灰，输出路数可根据需求进行调节，该产品性能市场同类产品，使用简单方便，性能稳的，寿命长等特点。

原理：除尘器清灰时,一边过滤一边喷吹清灰,可编程脉冲控制设定的脉冲宽度和脉冲间隔输出电信号脉冲一次喷吹清灰。

使用除尘器的运行阻力保持在设定的范围之内，除尘器的处理能力和收尘的效率。

可编程脉冲控制仪在线安装标识说明1：【电源】为交流220vV输出入端子（L，N）；2：【公共端】为电磁脉冲阀的公共端接线端；3：【运行信号】为信号脉冲控制仪远程控制端口,接口类型为干接点。

当需要远程控制清灰运行时,需将主板上的黑色运行信号跳线帽儿断开,短接运行信号两个端子；注意:电路板上的短接帽儿为不需要远程控制时的快捷设置方法,再不需要远程时,不需要取下短接帽,也不需要端子短接运行信号。

4:【1~N】为脉冲阀信号输出端子（N表示控制仪输出路数）;5:【A+B-】为485标准MODBUS通讯接口。

可编程脉冲控制仪使用说明1、运行控制（仅支持QYM-ZC-10D、QYM-LC-10D）：2、当线路板上“信号选择”插块连接时，外部运行信号输入无效;3、当线路板上“信号选择”插块断开时，外部运行信号输入有效。

接上电源后，外接的触点没有闭合，控制仪则停止运行，等待外部触点闭合；外部触点闭合后，控制仪开始运行，从路开始输出驱动脉冲阀，经脉冲宽度延时，停止输出，再经脉冲间隔延时后，继续输出下一路，至后一路后，再经周期间隔延时后开始从路进行下一个循环周期；4、数码显示：控制仪运行时，显示的是脉冲宽度、脉冲间隔或周期间隔的剩余时间；停止运行时，显示“----”；参数设置时，显示当前参数的设置值。

JMC20型无处点脉冲控制仪使用说明书脉冲喷吹控制仪，JMK-20除尘控制仪
计，该系列产品是紧跟现代电子合理的迅猛发展，采用了目前较的数字集成电路，通过长期从事袋式除尘控制系统的现场设计及自动化产品的开发制作经验，博采众家同类产品所长而全新设计推出的一种新型产品。

该系列产品具有小型化、多功能、低功耗、高集成度、强抗干扰、经久耐用、操作维护简单等诸方面的优点。

大大满足了各种脉
20、JMK-60三种规格，全部采用工程专用全密封塑料透明防尘机箱，外形美观，操作使用方便。

额定输入电压:AC220V(1±10%)50-60Hz
额定输出电压:DC24V DC36V AC110V AC220
额定功耗:≤8W
本机输出路数:1-60路内
控制路数扩展:可根据要求扩展任意路数
输出路数可调:输出路数可根据需要任意调解设定（订货时注明）。

脉冲宽度:0.01-0.8S范围可调（如有特殊要求订货时注明）
脉冲间隔:1-90S范围可调（如有特殊要求订货时注明）
差压控制:开关信号（订货时注明）
使用环境温度: -25℃-- +55℃，空气的相对湿度不大过85%，无严重腐蚀气体和导电爆炸的尘埃，无剧烈振动或冲击
重量：1.5kg
外形尺寸：160mm*210mm*70mm（长*宽*高）
安装形式：螺栓固定。

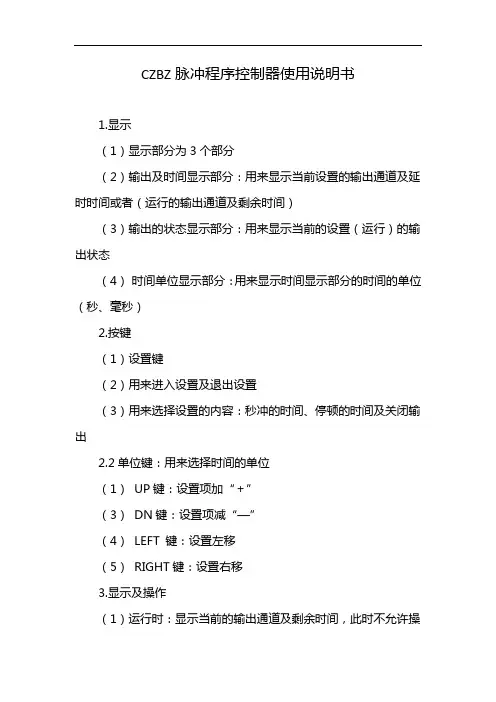

CZBZ脉冲程序控制器使用说明书
1.显示
（1）显示部分为3个部分
（2）输出及时间显示部分：用来显示当前设置的输出通道及延时时间或者（运行的输出通道及剩余时间）
（3）输出的状态显示部分：用来显示当前的设置（运行）的输出状态
（4）时间单位显示部分：用来显示时间显示部分的时间的单位（秒、毫秒）
2.按键
（1）设置键
（2）用来进入设置及退出设置
（3）用来选择设置的内容：秒冲的时间、停顿的时间及关闭输出
2.2单位键：用来选择时间的单位
（1）UP键：设置项加“＋”
（3）DN键：设置项减“—”
（4）LEFT 键：设置左移
（5）RIGHT键：设置右移
3.显示及操作
（1）运行时：显示当前的输出通道及剩余时间，此时不允许操
作按键
（2）停止时：显示“—”“—”“—”“—”
（3）按UP键：向上查询每个输出的设置（输出通道及时间）（4）按DN键：向下查询每个输出的设置（输出通道及时间）（5）设置键：按下此键8秒，进入设置（输出通道显示闪烁）（6）单位键：调整开、关时间的单位，最佳开时间为500ms，关时间为30s
（7）LEFT：移位移到输出或时间状态
（8）RIGHT：移位移到输出或时间状态。

脉冲袋式除尘器控制仪(在线式LC10D,LC10A,LC10D,LC10A,LC30D,LC30A)使用说明书1.5.160111常州市凌川自动化科技有限公司-1- 目录一、仪器的主要特点 (2)二、仪器的工作原理和参数 (2)三、接线图 (3)四、设置方法 (4)五、型号含义 (5)六、电气参数 (5)七、外形尺寸和安装孔位置 (6) 常州市凌川自动化科技有限公司-2-一、仪器的主要特点本控制仪是用于袋式脉冲除尘器的主控装置，根据设定参数，输出脉冲信号，控制气动阀或电磁阀，进而控制压缩空气对滤袋进行喷吹清灰，以保证除尘器处理能力和收尘效率。

l 本控制器采用意法半导体ST 公司生产的基于ARM 内核的工业级高速微处理器，性能稳定可靠；l 外观设计美观大方；按键布局直观，合理；l 控制器外壳采用ABS 工程塑料，全密封防水设计，可防止灰尘和水侵入，延长控制器使用寿命。

l 线路板上有醒目的标示符，可方便进行功能设置；l 可根据除尘器清灰要求，调整脉冲宽度、脉冲间隔和周期间隔。

l 输出位置设有输出点的工作指示，可快速判断输出点的状态； l 设有无源压差输入点，可由压差控制清灰；l 广泛应用于窑炉，水泥立窑、矿山等行业的除尘清灰系统中。

二、仪器的工作原理和参数脉冲宽度：每一路驱动电压的持续时间；脉冲间隔：输出两路相邻驱动电压的间隔时间； 输出路数：所有脉冲阀的数量；除尘周期：控制仪完成对所有（输出路数）脉冲电磁阀驱动输出的时间（该时间自动计算，无需设置）；周期间隔：两个相邻除尘周期的间隔时间；常州市凌川自动化科技有限公司 -3-三、接线图运行控制干接点可连接压差传感器，实现压差控制清灰，如不使用传感器，可将电路板上的“运行”跳线用跳线帽短接。

LC-PDC-ZC10D:电源AC 220V 50Hz 公共端运行控制无源干接点通讯输出电磁阀LC-PDC-ZC20D:电源AC 220V 50Hz 公共端运行控制无源干接点通讯输出电磁阀LC-PDC-ZC30D:电源AC 220V 50Hz公共端运行控制无源干接点通讯输出电磁阀 常州市凌川自动化科技有限公司四、设置方法-4-常州市凌川自动化科技有限公司 -5-五、型号含义六、电气参数LC-PDC-ZC10D LC-PDC-ZC24D LC-PDC-ZC36D 输入电压 交流220V 50Hz 脉冲阀门数 1-10 1-241-36 脉冲阀电源 直流24V ，0.8A （最大1.0A ） 脉冲宽度 0.01~99.99秒 脉冲间隔 1~9999秒 周期间隔10~99990秒 常州市凌川自动化科技有限公司-6-七、外形尺寸和安装孔位置1-24路 外形: 160*160*80mm30-36路 外形: 230*150*85mm。

脉冲控制仪说明书河南潜合自动化科技有限公司二零一五年一月一日目录一、产品概述 (1二、型号含义: (4三、技术指标 (5四、规格尺寸 (6五、安装方式 (7六、使用说明 (9七、参数设置: (9八、常见故障及排除 (10九、售后服务 (10产品使用说明书一、产品概述脉冲控制仪是脉冲袋式除尘器喷吹清灰的主要控制装置。

它的输出信号控制电磁脉冲阀,进而控制压缩空去对滤袋循序喷吹清灰,使除尘器的运行阻力保持在设定范围之内,以保证除尘器的处理能力和收尘效率。

1.脉冲控制仪工作原理:脉冲控制仪运行波形图- 1 -产品使用说明书2.脉冲控制仪功能可根据除尘器清灰要求,调整脉冲宽度、脉冲间隔和周期间隔,控制电磁脉冲阀的开启和关闭,对除尘器实行定时清灰。

同时设置有压差控制仪输入接点,接上压差控制仪后可以定压清灰;脉冲控制仪上的输出指示二极管依次显示每路驱动电压的输出状态,使控制仪输出状态直观清晰;数码管显示区显示每个参数运行的计时时间和在参数设定时显示参数设定值;脉冲控制仪器件采用集成电路提高了产品的稳定性和可靠性;脉冲控制仪采用全密封塑料外壳,外形美观,防尘性能好;接线位置、脉冲控制仪安装孔位置设计合理,便于现场接线安装使用。

3.特点及应用脉冲控制仪采用工业级芯片作为控制核心;在印刷线路板上有明显的设置标志,可方便的进行控制仪的清灰参数设置;控制仪输出侧设有各个输出点的工作指示,可快速判断输出点的状态;- 2 -产品使用说明书各输出端输出控制电磁脉冲阀的开启,喷吹压缩空气清灰,同时有发光二极管显示喷吹顺序。

除尘器清灰时,一边过滤一边喷吹清灰,脉冲控制仪按设定的脉冲宽度和脉冲间隔输出电信号控制脉冲阀逐个喷吹清灰。

该脉冲控制仪产品其操作更直观更简单,性能更稳定。

广泛应用于窑炉,水泥立窑、矿山等行业的除尘清灰系统中。

4.控制仪参数根据除尘器清灰要求设定脉冲控制仪的脉冲宽度、脉冲间隔、周期间隔、输出路数的参数值使除尘器运行阻力保持在设定范围之内。

第1篇一、产品概述脉冲针灸治疗仪是一种集传统针灸与现代科技于一体的医疗设备，通过模拟传统针灸的刺激方式，结合现代电子技术，对人体的穴位进行刺激，以达到疏通经络、调和气血、缓解疼痛、调节生理功能等治疗效果。

本产品适用于各种慢性疼痛、神经痛、肌肉劳损、关节炎、颈椎病、腰椎病等疾病的治疗和调理。

二、产品特点1. 模拟传统针灸：脉冲针灸治疗仪采用微电脑控制，模拟传统针灸的手法，刺激穴位，安全可靠。

2. 多种刺激模式：根据不同疾病和患者需求，提供多种刺激模式，如疏密波、断续波、疏密断续波等。

3. 自动定时：治疗时间可根据需要设定，避免长时间治疗对患者造成不适。

4. 安全保护：具有过载保护、短路保护等功能，确保使用安全。

5. 操作简便：操作界面直观易懂，操作简便，老人和儿童也可轻松使用。

三、适用范围1. 慢性疼痛：如颈椎病、腰椎病、肩周炎、关节炎、风湿性关节炎等。

2. 神经痛：如坐骨神经痛、三叉神经痛、带状疱疹后遗神经痛等。

3. 肌肉劳损：如腰肌劳损、肩背肌肉劳损、腿痛等。

4. 消化系统疾病：如胃痛、肠炎、便秘等。

5. 妇科疾病：如痛经、月经不调等。

四、使用方法1. 检查设备：使用前请检查设备外观是否完好，如有损坏，请及时联系售后服务。

2. 选择刺激模式：根据疾病和患者需求，选择合适的刺激模式。

3. 调整强度：根据个人感觉调整刺激强度，以患者能忍受为宜。

4. 穴位定位：根据疾病选择相应的穴位，如颈椎病可选用风池、大椎、肩井等穴位。

5. 治疗操作：将电极片贴在穴位上，开启治疗仪，开始治疗。

治疗过程中，如感觉不适，请立即关闭治疗仪。

6. 治疗时间：每次治疗时间约为30分钟，每天1-2次，具体治疗次数根据病情和患者需求而定。

五、注意事项1. 使用前请确保治疗仪处于干燥、通风的环境中。

2. 治疗时请保持电极片与皮肤接触良好，避免脱落。

3. 治疗过程中，如感觉不适，请立即关闭治疗仪。

4. 治疗过程中，避免电极片受到碰撞、挤压等外力作用。

张小只智能机械工业网

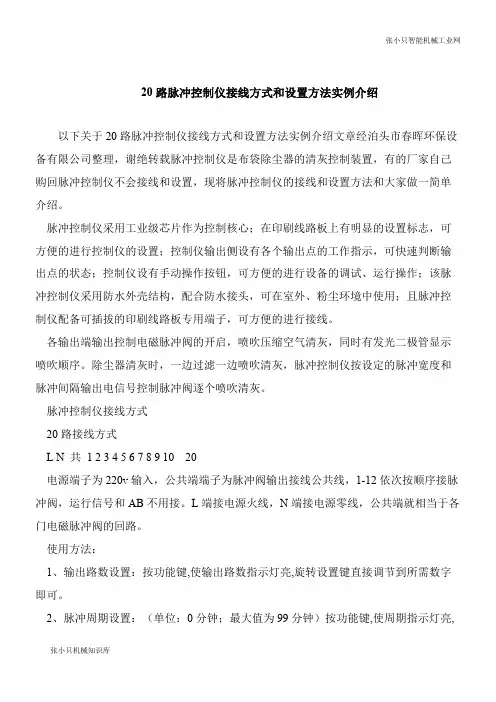

张小只机械知识库20路脉冲控制仪接线方式和设置方法实例介绍
以下关于20路脉冲控制仪接线方式和设置方法实例介绍文章经泊头市春晖环保设备有限公司整理，谢绝转载脉冲控制仪是布袋除尘器的清灰控制装置，有的厂家自己购回脉冲控制仪不会接线和设置，现将脉冲控制仪的接线和设置方法和大家做一简单介绍。

 脉冲控制仪采用工业级芯片作为控制核心；在印刷线路板上有明显的设置标志，可方便的进行控制仪的设置；控制仪输出侧设有各个输出点的工作指示，可快速判断输出点的状态；控制仪设有手动操作按钮，可方便的进行设备的调试、运行操作；该脉冲控制仪采用防水外壳结构，配合防水接头，可在室外、粉尘环境中使用；且脉冲控制仪配备可插拔的印刷线路板专用端子，可方便的进行接线。

 各输出端输出控制电磁脉冲阀的开启，喷吹压缩空气清灰，同时有发光二极管显示喷吹顺序。

除尘器清灰时，一边过滤一边喷吹清灰，脉冲控制仪按设定的脉冲宽度和脉冲间隔输出电信号控制脉冲阀逐个喷吹清灰。

 脉冲控制仪接线方式
 20路接线方式
 L N 共1 2 3 4 5 6 7 8 9 10 20
 电源端子为220v输入，公共端端子为脉冲阀输出接线公共线，1-12依次按顺序接脉冲阀，运行信号和AB不用接。

L端接电源火线，N端接电源零线，公共端就相当于各门电磁脉冲阀的回路。

 使用方法：
 1、输出路数设置：按功能键,使输出路数指示灯亮,旋转设置键直接调节到所需数字即可。

 2、脉冲周期设置：（单位：0分钟；最大值为99分钟）按功能键,使周期指示灯亮,。

CQ-A通用脉冲控制仪 使用说明书上海硅园计算机科技发展有限公司一、特点CQ-A型通用脉冲控制模块采用通用的硬件(电路) + 定制CPU的设计方案，出色地解决了降低控制成本和提高控制可靠性的矛盾，最大限度地提高了性能/价格比。

CQ-A为单板结构，用两个旋钮分别设置脉冲室间隔和脉冲宽度，用跳线选择控制室数，操作非常简单。

CQ-A可配备不同的控制程序，以实现对各种型号脉冲袋除尘器的最佳控制。

对用户而言，只需在产品订货时指定控制室数、除尘器型号和按要求将CQ-A与相应的除尘器连接起来即可。

我公司负责按除尘器的要求配备相应的控制程序。

CQ-A具有完全自主的知识产权，我公司有能力也愿意和收尘器设计、制造者合作，通过不断优化控制流程，为最终提高收尘设备的工作效率努力工作。

CQ-A采用可靠、独立的监视电路、循环扫描等技术，确保其能够长期稳定、可靠地工作。

CQ-A采用耗电少、适应电压范围宽的控制芯片，最大限度地降低了系统对电源的要求。

CQ-A采用高性能的全平面型交流开关电路，10-48路220V的交流电压输出，以直接驱动电磁阀或交流接触器等器件。

二、外观三、技术指标室间隔时间的调节范围：5-360秒。

输出脉冲宽度的调节范围：50-600毫秒。

电源电压：AC110-240V 50Hz。

输出路数：2-19路可选。

每路输出电压：AC220V。

每路输出电流：0.8A。

尺寸：121×98。

四、安装方法由于CQ-A的各种电路直接暴露在外，且电路板上部分区域工作电压高达220V，所以，CQ-A适合安装在灰尘浓度较低且不会引起以外触电事故的场合,如密封较好的配电箱/柜，除尘器专为其设计的控制箱等。

安装方法如下：首先，将安装定位纸平整地粘贴在安装面上，按图上的定位标志加工安装孔（孔径3毫米）。

第二步，将固定螺丝1从安装面的反面插入安装孔，将支柱固定在安装面上(请参阅图1)。

第三步，将CQ-A放置在支柱上，用固定螺丝2将CQ-A和支柱连接起来。

使用说明产品概述脉冲控制仪是脉冲袋式除尘器喷吹清灰的主要控制装置。

它的输出信号控制电磁脉冲阀，进而控制压缩空去对滤袋循序喷吹清灰，使除尘器的运行阻力保持在设定范围之内，以保证除尘器的处理能力和收尘效率。

控制仪每次输出一路驱动电压，驱动电压持续的时间，称为脉冲宽度；输出两路相邻驱动电压的间隔时间，称为脉冲间隔；脉冲控制仪完成对所有脉冲电磁阀驱动输出，称为一个脉冲周期；两个相邻脉冲周期的间隔时间称为周期间隔；根据除尘器清灰要求设定脉冲控制仪的脉冲宽度、脉冲间隔、周期间隔、输出路数的参数值使除尘器运行阻力保持在设定范围之内。

该脉冲控制仪产品其操作更直观更简单，性能更稳定。

广泛应用于窑炉，水泥立窑、矿山等行业的除尘清灰系统中。

脉冲控制仪运行波形图脉冲控制仪功能描述可根据除尘器清灰要求，调整脉冲宽度、脉冲间隔和周期间隔，控制电磁脉冲阀的开启和关闭，对除尘器实行定时清灰。

同时设置有压差控制仪输入接点，接上压差控制仪后可以定压清灰；脉冲控制仪上的输出指示二极管依次显示每路驱动电压的输出状态，使控制仪输出状态直观清晰；数码管显示区显示每个参数运行的计时时间和在参数设定时显示参数设定值；脉冲控制仪器件采用集成电路提高了产品的稳定性和可靠性；脉冲控制仪采用全密封塑料外壳，外形美观，防尘性能好；接线位置、脉冲控制仪安装孔位置设计合理，便于现场接线安装使用。

脉冲控制仪工作原理：脉冲控制仪采用工业级芯片作为控制核心；在印刷线路板上有明显的设置标志，可方便的进行控制仪的清灰参数设置；控制仪输出侧设有各个输出点的工作指示，可快速判断输出点的状态；各输出端输出控制电磁脉冲阀的开启，喷吹压缩空气清灰，同时有发光二极管显示喷吹顺序。

除尘器清灰时，一边过滤一边喷吹清灰，脉冲控制仪按设定的脉冲宽度和脉冲间隔输出电信号控制脉冲阀逐个喷吹清灰。

技术指标15W1.拧去控制仪盒盖四角的紧固螺栓，即能取下盒盖，控制仪盒底外壳四角上的通孔是用于安装固定螺钉的，用M4十字螺钉固定。

VERSION：A电磁脉冲控制器使用说明书Suitable for DWPC-20-DC24ZhouPan technology2015/5/6 Wednesday产品十大特色：1、微电脑自动控制，智能定时、稳定可靠；2、具有20路脉冲阀控制能力，更好的适应现场需求；3、脉冲宽度、脉冲间隔、周期间隔、输出路数自由设置，方便快捷；4、设备运行/停机按键切换，方便现场操作和检查；5、设置功能，按键快速调整参数，节省操作时间；6、卡扣式安装，可方便安装在仪表面板上；7、具有外部短路保护功能，避免因线路短路造成设备损坏；8、具有过压、欠压保护能力，设备运行更加可靠；9、宽电压输入(85-220)V均可，尤其适应现场电压不稳的情况；10、后端大电流隔离接线端子，使拆卸、更换以及检测更加方便。

⏹概述脉冲控制仪是脉冲式布袋除尘器喷吹清灰系统的主要控制装置，它的输出信号控制脉冲电阀，使喷吹压缩空气对过滤袋循环清灰，除尘器的阻力保持在设置范围内，以保证除尘器的处理能力和收尘效率。

本产品是自主开发的新一代产品，采用可编辑程序微电脑控制芯片，电路采用抗高干扰设计，具有短路、过压保护功能，并且使用方便。

术语定义：脉冲宽度：控制仪输出一个电信号控制脉冲阀开启持续的时间（秒）。

脉冲间隔：控制仪输出控制两个脉冲阀开启的间隔时间（秒）。

周期间隔：控制仪控制所有脉冲阀开启一次后的停歇时间（秒）。

输出路数：控制仪控制脉冲阀的个数。

⏹技术指标1、待机功耗：0.1W2、输入电压范围：(85-220)V AC3、额定电压：220VAC4、额定输出电压：24VDC5、额定输出电流： 1.2A6、脉冲间隔设定范围：0.1-9999秒7、脉冲宽度设定范围：0.1-9999秒8、周期间隔设定范围：0.1-9999秒9、输出路数：20路(可根据需要配置1-20路)10、外形尺寸：80*160*80mm11、安装方式：柜装、卡扣式12、使用环境：-10℃--+60℃，干燥避开强电磁场，注意防尘。

SHYC 压差脉冲控制仪LCD 液晶压差脉冲仪 LED 压差脉冲仪 LED 脉冲仪SHYC-1C压差脉冲控制仪操作手册SHYC-1C型压差脉冲仪具备如下功能：产品应用压差脉冲喷吹控制仪是脉冲袋式除尘器喷吹清灰系统的主要控制装置。

它的输出驱动电磁脉冲阀，进而控制压缩空气对滤袋循序喷吹清灰，使除尘器的运行阻力保持在设定的范围内，以保证除尘器的处理能力和收尘效率。

本控制仪采用优质控制箱，LCD中文液晶显示屏，选用优质的元器件，可靠的故障检测功能。

为清灰系统的可靠、稳定运行提供了保证。

1．定时清灰控制方式：以循环间隔延时为主要控制方法；2．压差清灰控制方式：以压差运行区间为主要控制方法；3．停机启动吹净清灰功能；4．输出点的启用、屏蔽、替代。

5．故障报警控制：驱动短路、脉冲阀断路、压差值超压、压差值欠压；6．故障查询：脉冲阀故障点、故障类型查询及运行中的最高压差值、最低压差值的查询。

操作面板LCD压差脉冲仪面板面板显示部份介绍操作面板显示部份为128*64中文液晶显示屏，共显示4行。

第一行左边为清灰模式，右边为设备工作状态。

第二行左边左边显示工作累积计时，右边显示累积运行周期。

第三行左边显示压差值，右边显示控制箱温度。

第四行从左到右显示内容为脉冲间隔、脉冲宽度时间、输出阀位。

模式：压差清灰模式显示为“压差”，定时清灰模式显示为“定时”。

工作状态：风机停止、压差过低，压差正常、压差过高、线路短路、线路断路，其中线路短路和断路会同时显示故障脉冲位。

累积计时：除尘器的正常工作时间累计。

循环周期：除尘器的累积清灰周期。

压差：单位为Kpa。

如图示压差为0.85Kpa。

温度：单位是摄氏度，图示温度为25摄氏度。

间隔：剩余脉冲间隔时间，图示剩余时间为10秒。

闪烁显示时为循环时间，单位为分钟，如2M表示2分钟。

脉宽：脉冲宽度，图示脉冲间隔为0.5秒。

阀位：本次输出脉冲位为10位。

闪烁显示时显示值为清灰周期，如4S表示还要吹净清灰4轮。

一、概述脉冲控制仪是脉冲袋式除尘器进行脉冲喷吹清灰的电子控制器。

脉冲控制仪质量的高低反映了袋式除尘器的装备水平。

脉冲控制仪每次输出一位的驱动电压，一个驱动电压持续时间，称为脉冲宽度（脉宽）；相邻两个输出驱动电压之间的间隔时间，称为脉冲间隔（间隔）；控制仪完成对所有位的电磁阀驱动输出所需要的时间，称为脉冲周期；两个脉冲周期之间的停顿时间，称为循环间隔。

我公司依靠先进的生产技术、以顾客为中心的理念，不断地研究开发，推出了AL-8、SXC-8A和SXC-8B2等型号的脉冲控制仪。

产品具有：强抗干扰、经久耐用、智能化三大特点，在国内同类产品中处于领先水平。

二、SXC-8型号含义例：SXC-8A1-64-AB 挂式透明PC壳，在线脉冲清灰，可以控制64只脉冲阀，输出电压DC24V，采用开关净化DC电源；SXC-8B2-1610-BB 铝合金台式（可上机架），离线脉冲清灰，可以控制16单元，每单元控制1只提升阀和10只脉冲阀，输出电压AC220V，采用开关净化DC电源。

附注：需差压变送器（0~10kpa）、温度变送器或铂热电阻(0~300℃)、用户订货时注明另订。

三、SXC-8A型在线（定差压）脉冲电脑控制仪控制仪具备如下功能：1、其中央控制单元采用microchip公司生产的最新PIC单片机，充分发挥了它的物美价廉的软硬件资源，增大了控制功能。

2、主电路与输出之间用光电耦合器隔离，输出选用大功率输出管（10A）或双向可控硅，来确保工作的可靠性。

3、SXC-8A1-（1-80）型采用挂式透明PC壳， SXC-A2Y-（9-40）型采用铝合金台式，外型美观，防尘性能也好，安装方便。

4、面板上设有数字显示，能依次显示电磁脉冲阀工作顺序，可根据清灰要求，调整脉冲宽度、脉冲间隔和循环间隔，控制电磁阀的开启和关闭，对除尘器实行定时清灰。

同时设有压差控制仪输入接点，接上压差控制仪和压差控制变送器后，可以定压差清灰。

5、为方便用户的接线和安全，SXC-8A1-（1-20）AA型直接把线引在防水接头外，而SXC-8A1-（1-20）BA和SXC-8A1-（21-40）AA型，输出增加一端子接线盒。

DMK型直流脉冲喷吹控制仪使用说明书脉冲喷出控制仪是脉冲袋式除尘器喷吹系统的主要控制装置。

它的输出信号控制电磁脉冲阀，喷吹压缩空气对滤袋循序青灰，使除尘器的阻力保持在设定的范围内，以保证除尘器的处理能力和收尘效果。

同时设有压差控制仪输入接点，接上压差控制仪后，可以设定压差清灰。

该控制仪可做脉冲信号发生器使用，在电气，气动回路中做定时控制。

如：控制电磁阀，继电器等的输出。

一.DMK-J1S-10/20/30型脉冲喷吹控制仪主要技术指标1，额定输入电压：AC220V(1+10%)50HZ2，额定输出电压：DC24V3，额定输出电流：1A4，耗电：≤8W(脉宽和间隔在额定范围内）5，输出脉冲间隔调节范围：1~999Sec6，输出脉冲宽度调节范围:30~900ms7,具有压差控制性能，输出位数1—10/20/30点可调。

8，使用环境：空气的相对湿度不超过85%，无严重的腐蚀气体和导电尘埃，无剧烈震动或冲击。

9重量：2..5kg10体积：L×W×H:DMK-J1S-10/20X:250×185×100mm，DMK-J1S-30X:280×250×95mm，二.型号说明D——123456788输出位数可选7输出位数6时间控制5设计序列4产地标志3控制2脉冲喷吹1电三.工作原理1控制仪输出是一个电信号持续时间，称为脉冲宽度。

控制仪输出两个电信号之间的时间间隔，称为脉冲间隔。

控制仪输出电信号完成一个循环所需要的时间，称为脉冲周期。

2本控制仪由专用芯片控制电子开关，开关时间和输出位数可根据需要用按键分别设定，从而完成控制电磁脉冲阀的开启和关闭，同时发光二极管依次显示电磁阀工作顺序。

脉冲间隔，脉冲宽度和输出位数分别用数码管显示，便于观察和设定。

四.使用方法<一>安装1，拧下上盖的四个固定螺钉，取下上盖，拧上电缆接头。

2将电源线盒输出输入线穿过电缆密封接头接于控制仪的相应端子，选用电线时应注意芯线的直径应满足输入输出功率的要求。
