脉冲控制仪使用说明书 含接线图

DMK-3CS脉冲喷吹控制仪目录一、 概述 (2)二、 构造和功能 (2)三、 型号含义 (3)四、 技术指标 (3)五、 工作原理 (4)六、 安装和使用 (4)七、 常见故障的处理 (7)一、概述脉冲喷吹控制仪是脉冲袋式除尘器清灰喷吹系统的控制装置，它和电磁脉冲阀组成除尘器的清灰喷吹系统，并由它输出信号控制电磁脉冲阀喷吹压缩空气，对滤袋循序进行清灰，使滤袋外壁的粉尘层保持在可控范围内，从而使除尘器达到应有的处理能力和除尘效率。

脉冲喷吹控制仪主要设定脉冲宽度和间隔时间，并保证每只相关电磁脉冲阀循序喷吹。

z脉冲宽度——控制仪输出一个电信号持续时间。

z脉冲间隔——控制仪输出前后二个电信号之间的间隔时间z脉冲周期——控制仪从第一位至末位每位都输出一次电信号需要的时间。

脉冲周期=(脉冲宽度+脉冲间隔)×控制位数z控制仪与相连接的电磁脉冲阀应循序工作，如有10只电磁脉冲阀应从第一只开始喷吹，依次到第十只喷吹后止，下一个程序再从第一只开始。

二、 构造和功能DMK-3CS型脉冲喷吹控制仪由印刷电路板和全密封塑料外壳组成。

电路板由主电路板和接线电路板两部分组成。

主电路板上装有发光二极管能依次显示每位输出信号的工作顺序（即电磁脉冲阀喷吹顺序）。

设有“手进”按钮，能循序检查电磁脉冲阀工作情况，按住“手进”按钮不放就能锁定自动进位，使控制仪处于停顿状态，还设有定压差控制信号输入接点，引入压差信号后即可实现定压差清灰。

由于采用专用集成电路从而简化线路和器件，保证控制仪的可靠和稳定。

接线电路板上装有接线端子，按照端子上的编号与相应的电磁脉冲阀连接。

两只电位器分别用于设定脉冲宽度和脉冲间隔。

全密封塑料外壳外形美观，防尘性能好，安装和使用方便。

上部配用透明外壳，直观主电路板每只电子元件和发光二极管的显示。

打开外壳下部塑料盖板，便可在接线电路板上接线或调节电位器，由于接线电路板可以与定位插片和密封接头一起装卸，安装和检修十分方便。

欢迎惠购！祝贺您选购LNGM 脉冲布筒除尘器。

本款除尘器既可满足环保的需要，又可用于物料的分级。

使用前请认真通读本使用说明书，熟悉本款袋式除尘器的安全事项、各项性能、安装、操作要求等，以便使您能够熟练操作使用本机器，为您创造更大的效益。

重要说明文件本使用说明书是专为贵公司负责操作和管理江苏牧羊集团设备的工作人员编写的。

因此务必请将这些文件传达给这些人员，这一点十分重要。

本使用说明书内容及产品规格如有更改，恕不另行通知。

江苏牧羊集团保留对包含在本使用说明书中的产品规格和内容做出更改的权利。

收货措施机器一运到，就应立即进行外观检查，如确认有运输损伤，则可根据供货合同采取必要的索赔步骤。

修理费用应由有关的风险承担者支付。

存放那些不可能立即在预定地点安装的机器设备须以原包装形式存放在避风雨和免受其它外部侵害的地方。

贮存的损失只能按供货合同约定的原则处理。

安装江苏牧羊集团的机器和机器零件只允许由受过专门训练的技术人员按照随机提供的各种安装规范进行安装。

结构形式若所提供的文件资料中介绍了数种结构形式，则只有供货合同中规定的那种结构形式的有关资料是有效的。

交货前，我们保留改进的权利。

开机与调试开机和调试工作只能由经过培训的专门人员来进行。

首次开机之前，操作人员须熟悉我们提供的文件中所有的说明和操作规程。

首次开机前务必按规定加注润滑油，如加注变速器油等。

事故防范必须仔细学习和严格遵守我们提供的文件中有关事故防范的规定。

江苏牧羊集团力求按最新的国家安全标准制造机器设备。

用户须在我们制造工作开始前将当地的安全规定告重要说明诉我们。

为此而发生的额外费用须由用户自己承担。

保养、清洁工作保养工作只能由有专业人员来进行，他们事先应熟悉我们所提供的文件中的规定。

这些规定有利于保持机器设备的完好，减少磨损，延长使用寿命！清洁工作须根据法律规定以及我们提供的文件中的说明来进行。

版权江苏牧羊集团保留本资料及资料所介绍的内容的版权。

脉冲控制仪说明书
产品概述：
脉冲喷吹控制仪是脉冲袋式除尘器喷吹清灰系统的主要控制装置。

它的输出信号控制电磁脉冲阀，喷吹压缩空气对滤袋循环清灰，使除尘器的阻力保存在设定范围，以保持除尘器的处理能力和收尘效率。

控制仪输出一个电信号持续时间，称为脉冲宽度。

控制仪输出二个电信号之间的间隔时间，称为脉冲间隔。

控制仪输出电信号完成一个循环所需要的时间，称为脉冲周期。

根据除尘器的清灰要求设定控制仪输出脉冲间隔和脉冲宽度保证除尘器阻力在设定范围。

功能描述：
定时除灰可根据清灰要求，用电路板上的电位器调整脉冲宽度和脉冲间隔，控制电磁脉
冲阀的开启和关闭，对除尘器进行定时清灰。

控制通道数量设定控制仪的脉冲输出数量可以通过电路板上的跳线自由选择，它适用于具有不同规格的脉冲袋式除尘器的企业选配统一的控制仪。

安装和接线：
本脉冲控制仪采用螺栓壁挂式固定，尺寸如上。

公共端公
共
端
012345789
6
1.按照图示接好线，并检查有无搭壳，短路等现象。

2.接通电源，开启柜壁上的电源开关。

3.调整脉冲宽度旋钮至脉冲宽度合适，顺时针增大，逆时针减小。

4.调整脉冲间隔旋钮至脉冲间隔合适，顺时针增大，逆时针减小。

5.调整完毕，盖好机壳。

技术说明书 TBMM 时序脉冲控制仪概况：高原公司的GC1200（带盒子）和TBMM（线路板）系列清灰 系统控制器是专为操作脉冲 除尘器阀门而设计的首选系列。

控制器提供连续信号给控制清灰脉冲频率和间隔的电磁阀以设定清灰时间。

以TBMM 电路板为基础的微处理机结合控制器程序的数字显示，能独立调节： o 阀门“通电”时间 o 阀门“停电”时间 o 工作的阀门数量 o 除尘器停止过滤后的吹净周期数（自动吹净功能）适用范围：适用于除尘器,特别是逆吹风脉冲清灰过滤系统包括各种滤袋、滤筒、扁袋、陶瓷管和金属纤维滤袋。

结构标准的GC1200 密封盒是用聚碳酸酯做成，为电子组装件提供总体安全保护，达到IP65 (Nema 4) 的保护等级。

客户也可以选用具有同等 保护功能 的金属密封盒。

TBMM 数显电子计时器已经被有关部门验证而且厂家提出保证, 决不会影响其他电子设备的安全运作。

GC1200 控制器是很结实的装置， TBMM 线路板表面已经过一种特殊处理，可经受高湿度、高温度环境。

各组件均经过严格挑选，可以隔离电子信号噪音，并具有输入电源超压保护和输出信号超载保护功能。

控制器具有自动吹净功能，计时器在除尘器风机停止后能继续运行，以完成整个预设定的程序周期。

当风机停止后，风机马达 启动器上的 辅助接触自动打开，开始吹净周期。

吹净周期的程序编制数为0~25。

当预编程序的周期数完成后，计时器就自动停止。

当除尘器风机再次开启后，吹净功能计时器也会自动开启。

图1 阀门控制技术参数输入电压 100-260 Vac 操作温度： －40℃至＋60℃ 输出电压 与主供电匹配负荷输出指示器： 红色 LED控制接头数10， 20， 30， 40， 50 预编程序设定选择器： 三位数字电子显示器（LED） 阀门“通电”时间： 30～350 毫秒，每次可调节5 毫秒 吹净周期数： 0～25阀门“停电”时间： 5～180秒，每次可调节1秒 密封盒：铭牌 IP65/Nema 4 国际标准保护 功率负荷： 2.5 Amp, 100～260 Vac 材料：粉末涂层金属（M）或聚碳酸酯（P）定时精确度：定点的正负5％GC1200/GC1300/GC1400宽 度 高 度深 度安装孔尺寸 控制盒尺寸大小 英寸 mm 英寸 mm 英寸 mm 宽mm×高mm 聚碳酸酯10输出口11 180 7.5 180 5.12 90 120×120 聚碳酸酯20～50 输出口15 380 11 280 5.12 130 354×254 金 属10 输出口 12 300 7.87 200 4.72 120 —— 金 属20－50输出口15380123006.10155——接线:请按照接线图连接。

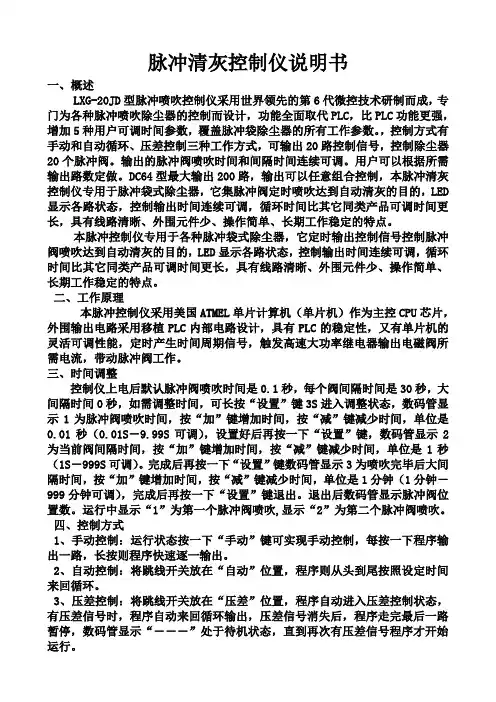

脉冲清灰控制仪说明书一、概述LXG-20JD型脉冲喷吹控制仪采用世界领先的第6代微控技术研制而成，专门为各种脉冲喷吹除尘器的控制而设计，功能全面取代PLC，比PLC功能更强，增加5种用户可调时间参数，覆盖脉冲袋除尘器的所有工作参数。

，控制方式有手动和自动循环、压差控制三种工作方式，可输出20路控制信号，控制除尘器20个脉冲阀。

输出的脉冲阀喷吹时间和间隔时间连续可调。

用户可以根据所需输出路数定做。

DC64型最大输出200路，输出可以任意组合控制，本脉冲清灰控制仪专用于脉冲袋式除尘器，它集脉冲阀定时喷吹达到自动清灰的目的，LED 显示各路状态，控制输出时间连续可调，循环时间比其它同类产品可调时间更长，具有线路清晰、外围元件少、操作简单、长期工作稳定的特点。

本脉冲控制仪专用于各种脉冲袋式除尘器，它定时输出控制信号控制脉冲阀喷吹达到自动清灰的目的，LED显示各路状态，控制输出时间连续可调，循环时间比其它同类产品可调时间更长，具有线路清晰、外围元件少、操作简单、长期工作稳定的特点。

二、工作原理本脉冲控制仪采用美国ATMEL单片计算机（单片机）作为主控CPU芯片，外围输出电路采用移植PLC内部电路设计，具有PLC的稳定性，又有单片机的灵活可调性能，定时产生时间周期信号，触发高速大功率继电器输出电磁阀所需电流，带动脉冲阀工作。

三、时间调整控制仪上电后默认脉冲阀喷吹时间是0.1秒，每个阀间隔时间是30秒，大间隔时间0秒，如需调整时间，可长按“设置”键3S进入调整状态，数码管显示1为脉冲阀喷吹时间，按“加”键增加时间，按“减”键减少时间，单位是0.01秒（0.01S－9.99S可调），设置好后再按一下“设置”键，数码管显示2为当前阀间隔时间，按“加”键增加时间，按“减”键减少时间，单位是1秒（1S－999S可调）。

完成后再按一下“设置”键数码管显示3为喷吹完毕后大间隔时间，按“加”键增加时间，按“减”键减少时间，单位是1分钟（1分钟－999分钟可调），完成后再按一下“设置”键退出。

能型脉冲控制器使用说明书一、概述脉冲控制器采用单片机为主控制元件，运用数字处理及控制技术，具有速度快、精度高、控制功能强大等优点，采用数码管显示及按键输入，使人、机交互操作更方便。

二、功能1、控制器具有脉冲输出时间设置功能。

2、脉冲阀间隔时间设置功能。

3、周期间隔时间设置功能。

4、输出路数设置功能。

三、操作面板功能：1、功能按键：为功能项循环切换按键，在停机状态下，功能项循环顺序为A→B→C→F→A：在运行状态下，功能项循环顺序为l→2→3→4→5→l。

2、增加按键：数值按循环值增加一。

3、减小按键：数值按循环值减小一。

4、数码管显示：数码管前两位用于指示功能，后三位为显示数值，显示参数（表附后）。

5、发光管指示：A、电源：为控制器电源指示。

四、设置参数表：第一位后三位说明A XXX XXX=脉冲阀输出时间（单位：mS）B XXX XXX=脉冲阀间隔时间（单位：S）C XXX XXX=周期间隔时间（单位：S）F XXX XX=脉冲阀输出路数五、运行参数表：第一位数码管说明1-10 XXX 脉冲阀1运行，XXX=距离脉冲阀1-10剩余时间00 XXX XXX=大周期间隔时间六、使用方法I、首次使用时，在保护仪上电后，应按使用要求设置保护控制参数，设置完成后延时10S后即保存，直至再次改变这些设置。

2、脉冲阀输出时间设置：在非运行状态，数码管前两位显示“A”时，用增加按键或减小按踺改变数值，脉冲阀输出时间设置为l -999mS循环可选。

3、脉冲阀间隔时间设置：在非运行状态，数码管前两位显示“B”时，用增加按键或减小按键改变数值，脉冲阀间隔时间设置为1-999S循环可选。

4、周期间隔时间|殳置：在非运行状态，数码管前两位显示“C”时，用增加按键或减小按键改变数值，周期间隔时间设置为l-999S循环可选。

5、输出脉冲阀路数设置：在非运行状态，数码符前两位显小‘F”时，用增加按键或减小按键改变数值，输出脉冲阀路数设置为1-10循环可选。

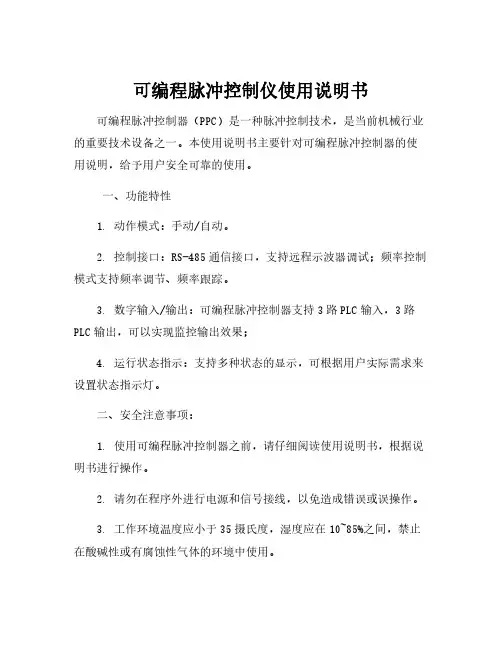

可编程脉冲控制仪使用说明书可编程脉冲控制器（PPC）是一种脉冲控制技术，是当前机械行业的重要技术设备之一。

本使用说明书主要针对可编程脉冲控制器的使用说明，给予用户安全可靠的使用。

一、功能特性
1.动作模式：手动/自动。

2.控制接口：RS-485通信接口，支持远程示波器调试；频率控制模式支持频率调节、频率跟踪。

3.数字输入/输出：可编程脉冲控制器支持3路PLC输入，3路PLC输出，可以实现监控输出效果；
4.运行状态指示：支持多种状态的显示，可根据用户实际需求来设置状态指示灯。

二、安全注意事项：
1.使用可编程脉冲控制器之前，请仔细阅读使用说明书，根据说明书进行操作。

2.请勿在程序外进行电源和信号接线，以免造成错误或误操作。

3.工作环境温度应小于35摄氏度，湿度应在10~85%之间，禁止在酸碱性或有腐蚀性气体的环境中使用。

4.禁止自行拆卸可编程脉冲控制器，以免造成灾难，如有损坏，请联系售后维护。

三、使用方法
1.将可编程脉冲控制器接入电源插座，打开电源开关，检查电源连接是否稳定。

2.配置设备参数，根据实际情况进行参数设置，比如脉冲宽度、讯号类型等。

3.对可编程脉冲控制器进行调试，检查设备运行状况是否正常，是否存在故障现象。

4.如果设备存在故障现象，请先检查相关连接是否牢固，然后查看使用说明书了解故障的解决方法。

四、总结
可编程脉冲控制器是介于PLC控制器与数控机床之间的一种脉冲控制技术，其安全可靠性、使用便捷性以及可靠性均受到用户的认可。

本使用说明书主要为用户提供安全可靠的可编程脉冲控制器使用方法，希望能够更好地满足用户需求。

CQ-A通用脉冲控制仪 使用说明书上海硅园计算机科技发展有限公司一、特点CQ-A型通用脉冲控制模块采用通用的硬件(电路) + 定制CPU的设计方案，出色地解决了降低控制成本和提高控制可靠性的矛盾，最大限度地提高了性能/价格比。

CQ-A为单板结构，用两个旋钮分别设置脉冲室间隔和脉冲宽度，用跳线选择控制室数，操作非常简单。

CQ-A可配备不同的控制程序，以实现对各种型号脉冲袋除尘器的最佳控制。

对用户而言，只需在产品订货时指定控制室数、除尘器型号和按要求将CQ-A与相应的除尘器连接起来即可。

我公司负责按除尘器的要求配备相应的控制程序。

CQ-A具有完全自主的知识产权，我公司有能力也愿意和收尘器设计、制造者合作，通过不断优化控制流程，为最终提高收尘设备的工作效率努力工作。

CQ-A采用可靠、独立的监视电路、循环扫描等技术，确保其能够长期稳定、可靠地工作。

CQ-A采用耗电少、适应电压范围宽的控制芯片，最大限度地降低了系统对电源的要求。

CQ-A采用高性能的全平面型交流开关电路，10-48路220V的交流电压输出，以直接驱动电磁阀或交流接触器等器件。

二、外观三、技术指标室间隔时间的调节范围：5-360秒。

输出脉冲宽度的调节范围：50-600毫秒。

电源电压：AC110-240V 50Hz。

输出路数：2-19路可选。

每路输出电压：AC220V。

每路输出电流：0.8A。

尺寸：121×98。

四、安装方法由于CQ-A的各种电路直接暴露在外，且电路板上部分区域工作电压高达220V，所以，CQ-A适合安装在灰尘浓度较低且不会引起以外触电事故的场合,如密封较好的配电箱/柜，除尘器专为其设计的控制箱等。

安装方法如下：首先，将安装定位纸平整地粘贴在安装面上，按图上的定位标志加工安装孔（孔径3毫米）。

第二步，将固定螺丝1从安装面的反面插入安装孔，将支柱固定在安装面上(请参阅图1)。

第三步，将CQ-A放置在支柱上，用固定螺丝2将CQ-A和支柱连接起来。

使用说明产品概述脉冲控制仪是脉冲袋式除尘器喷吹清灰的主要控制装置。

它的输出信号控制电磁脉冲阀，进而控制压缩空去对滤袋循序喷吹清灰，使除尘器的运行阻力保持在设定范围之内，以保证除尘器的处理能力和收尘效率。

控制仪每次输出一路驱动电压，驱动电压持续的时间，称为脉冲宽度；输出两路相邻驱动电压的间隔时间，称为脉冲间隔；脉冲控制仪完成对所有脉冲电磁阀驱动输出，称为一个脉冲周期；两个相邻脉冲周期的间隔时间称为周期间隔；根据除尘器清灰要求设定脉冲控制仪的脉冲宽度、脉冲间隔、周期间隔、输出路数的参数值使除尘器运行阻力保持在设定范围之内。

该脉冲控制仪产品其操作更直观更简单，性能更稳定。

广泛应用于窑炉，水泥立窑、矿山等行业的除尘清灰系统中。

脉冲控制仪运行波形图脉冲控制仪功能描述可根据除尘器清灰要求，调整脉冲宽度、脉冲间隔和周期间隔，控制电磁脉冲阀的开启和关闭，对除尘器实行定时清灰。

同时设置有压差控制仪输入接点，接上压差控制仪后可以定压清灰；脉冲控制仪上的输出指示二极管依次显示每路驱动电压的输出状态，使控制仪输出状态直观清晰；数码管显示区显示每个参数运行的计时时间和在参数设定时显示参数设定值；脉冲控制仪器件采用集成电路提高了产品的稳定性和可靠性；脉冲控制仪采用全密封塑料外壳，外形美观，防尘性能好；接线位置、脉冲控制仪安装孔位置设计合理，便于现场接线安装使用。

脉冲控制仪工作原理：脉冲控制仪采用工业级芯片作为控制核心；在印刷线路板上有明显的设置标志，可方便的进行控制仪的清灰参数设置；控制仪输出侧设有各个输出点的工作指示，可快速判断输出点的状态；各输出端输出控制电磁脉冲阀的开启，喷吹压缩空气清灰，同时有发光二极管显示喷吹顺序。

除尘器清灰时，一边过滤一边喷吹清灰，脉冲控制仪按设定的脉冲宽度和脉冲间隔输出电信号控制脉冲阀逐个喷吹清灰。

技术指标15W1.拧去控制仪盒盖四角的紧固螺栓，即能取下盒盖，控制仪盒底外壳四角上的通孔是用于安装固定螺钉的，用M4十字螺钉固定。

TKZM-20控制仪说明书TKZM-20型脉冲控制仪采用CMOS集成电路，功能稳定，可靠性高，功耗低，抗干扰能力强，维修方便等优点，适用于脉冲袋式除尘设备。

TKZM型脉冲控制仪是一种挂式装置的控制仪，其控制电路均采用AL-8型原理。

一、技术性能1、受控脉冲电磁阀路数（门数）：1 ~ 20门（可调）2、输出电压： DC 24V3、脉冲间隔：2 ~ 60秒(可调)4、脉冲宽度：0.02 ~ 0.12秒(可调)5、输入电压：AC 220V ± 10% 50HZ6、使用环境：-20℃~+50℃;空气的相对湿度不超过85%;无严重的腐蚀气体和导电尘埃;无剧烈震动或冲击二、使用方法开启电源开关，电源指示灯发光，数码管依次显示相应的数字，调整脉冲间隔（间隔）和脉冲宽度（脉宽）电位器，使除尘器处于最佳工作状态，顺时针方向调节，间隔和宽度的时间增加，反之减少。

数码管前后两个数字之间的间隔时间为脉冲间隔；脉冲宽度发光管亮的越久，脉冲宽度越宽。

并含有复吹功能。

1．面板中央设有拨盘开关，该控制仪有两片数字拨盘，可选择在1门~20门所用电磁阀门数，由用户设定。

2．复吹开关。

当某一门数的电磁阀需要重复工作时，可以使用复吹，此时，数码管将重复显示该门数字。

请注意！不要在门数转换的瞬时拨动开关。

三、电磁阀接线方法将输出端子插到控制仪侧面，锁紧弹簧卡圈。

注意观察端子排上有1根黑线，20根其余颜色的导线。

黑色线为各电磁阀的公共端，导线1#，2#，3#……20#依次接电磁阀的另一端。

（1）首先，从每个电磁阀中各取出一根线，将取出的这些线与公共线相连接；（2）再将每个电磁阀的另一根线接到对应的输出端子上（注意这些导线不可与外壳短路，以免烧坏保险丝）通电，将控制仪面板上电源处的拨杆开关调至“ON”位置，复吹处的拨杆开关调至“OFF”位置。

3# 2# 1#公共线20第 1 页共1 页。

脉冲电磁阀接线图
1、脉冲电磁阀一根接地线、一根操控线、一根共用线。

2、接地线能够不接，操控线按顺序接上脉冲操控仪，多个脉冲电磁阀共用线能够串联在一起进入脉冲控制仪共用端子。

脉冲电磁阀是布袋除尘器常用的配件之一，电磁阀由壳体、膜片、电磁线圈等组成。

膜片的作用是把电磁脉冲阀分成前、后二个气室，当接通压缩空气通过节流孔进入后气室，此时后气室压力将膜片紧贴阀的输出口，此时电磁脉冲阀处于“关闭”状态。

脉冲喷吹控制仪电发出信号，电磁线圈工
作，膜片开启，此时电磁阀处于开启状态：电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片紧贴阀出口，电磁脉冲阀又处于“关闭”状态。

使用前注意检查电磁脉冲阀是否在运输过程中损坏。

安装前应先通气清理供气管道内杂物。

安装时注意气体流动方向及接管是否正确。

在安装时所有的O型密封圈都要涂上合适的润滑剂。

电磁脉冲阀线圈上共有三个插脚，并配有专用插头，每个插头上一个接线柱，其中一个有“ ”符号的为接地插脚，用户可根据需要决定是否接地。

TM-201脉冲控制仪说明书一、产品主要特点●最新设计！液晶汉字显示！！微电脑控制，技术领先，更新换代产品！！●自动排错！功能强大！！●九项参数设置，轻松实现自动化控制！●人性化设计，操作方便。

●EEPROM技术，数据自动保存，掉电不丢失。

●在线（顺序脉冲）、离线（提升+顺序脉冲）二种工作方式，随意设置。

●汉字与LED随时显示工作状态，一目了然。

●进口芯片，质量可靠。

二、技术参数●输入电压：220V、50HZ交流电压●输出电压：TM-201-A每路输出交流220V●TM-201-D每路输出直流24V●输出电流：1A●输出路数：1—20路脉冲输出自行设置●1路卸灰输出●提脉间隔：1—99秒默认5秒●脉冲宽度：10—990毫秒默认10毫秒●阀间隔：1—999秒默认3秒●周期间隔：1—9999秒默认10秒●卸灰时间：0—99秒默认5秒●循环次数：1—99次默认1次●提升阀数：0—10个默认0个●脉冲阀数：1—20个默认20个●室间隔：1—999秒默认5秒●外形尺寸：260×180×95（毫米）●注：以上参数可根据客户要求订制。

三、设置名词解释●设置1 提脉间隔：提升阀与脉冲阀工作之间的时间间隔。

●设置2 脉冲宽度：脉冲阀工作的时间。

●设置3 阀间隔：脉冲阀与脉冲阀工作之间的时间间隔。

●设置4 周期间隔：循环工作一个周期后到卸灰或者重新循环●的时间间隔。

●设置5 卸灰时间：卸灰工作的时间。

●设置6 循环次数：周期间隔到卸灰需要重新循环的次数。

●设置7 提升阀数：需用提升阀的个数（室数）●设置8 脉冲阀数：需用脉冲阀的个数●设置9 室间隔：一个提升阀（室）关闭到下一个提升阀（室）开启之间的时间间隔。

四、按键说明●液晶显示屏：用汉字显示设置的参数以及工作方式与工作状态。

●设置键1—9：设置1—9的设置画面。

●增+键：显示屏如果是“设置”画面，按“增+”键数字增加。

●如果是“单步运行”画面，按“增+”键脉冲阀或提升阀前进一路。

DMK型直流脉冲喷吹控制仪使用说明书脉冲喷出控制仪是脉冲袋式除尘器喷吹系统的主要控制装置。

它的输出信号控制电磁脉冲阀，喷吹压缩空气对滤袋循序青灰，使除尘器的阻力保持在设定的范围内，以保证除尘器的处理能力和收尘效果。

同时设有压差控制仪输入接点，接上压差控制仪后，可以设定压差清灰。

该控制仪可做脉冲信号发生器使用，在电气，气动回路中做定时控制。

如：控制电磁阀，继电器等的输出。

一.DMK-J1S-10/20/30型脉冲喷吹控制仪主要技术指标1，额定输入电压：AC220V(1+10%)50HZ2，额定输出电压：DC24V3，额定输出电流：1A4，耗电：≤8W(脉宽和间隔在额定范围内）5，输出脉冲间隔调节范围：1~999Sec6，输出脉冲宽度调节范围:30~900ms7,具有压差控制性能，输出位数1—10/20/30点可调。

8，使用环境：空气的相对湿度不超过85%，无严重的腐蚀气体和导电尘埃，无剧烈震动或冲击。

9重量：2..5kg10体积：L×W×H:DMK-J1S-10/20X:250×185×100mm，DMK-J1S-30X:280×250×95mm，二.型号说明D——123456788输出位数可选7输出位数6时间控制5设计序列4产地标志3控制2脉冲喷吹1电三.工作原理1控制仪输出是一个电信号持续时间，称为脉冲宽度。

控制仪输出两个电信号之间的时间间隔，称为脉冲间隔。

控制仪输出电信号完成一个循环所需要的时间，称为脉冲周期。

2本控制仪由专用芯片控制电子开关，开关时间和输出位数可根据需要用按键分别设定，从而完成控制电磁脉冲阀的开启和关闭，同时发光二极管依次显示电磁阀工作顺序。

脉冲间隔，脉冲宽度和输出位数分别用数码管显示，便于观察和设定。

四.使用方法<一>安装1，拧下上盖的四个固定螺钉，取下上盖，拧上电缆接头。

2将电源线盒输出输入线穿过电缆密封接头接于控制仪的相应端子，选用电线时应注意芯线的直径应满足输入输出功率的要求。

公共端脉冲控制仪说明书一、产品特点采用工业级芯片作为控制核心，提高了控制仪的稳定性和可靠性。

在印刷线路板上有明显的设置表示，可方便的进行参数设置。

输出位数可调，脉冲周期随输出位数的变化自动修正。

二键式快速调节各种清灰工作时间，方便操作。

高强度塑料防水外壳，可适应室外粉尘环境的使用。

二、技术指标输出路数：4-10/12-20 路可选。

脉冲宽度：0.02秒-0.99秒。

脉冲间隔：1-120秒。

输出电压：AC220V DC24V输入电压：AC220V定时、压差清灰功能。

支持远程启动/停止控制。

三、接线方式电源4--------23脉冲阀a、1、2端子为交流220V输入。

b、3端子为脉冲阀输出接线公共端子。

c、4------23端子为脉冲阀信号输出端子。

在10/20路内选择不同的输出线路时，输出端子的排列并不是完全按照顺序排列，现说明如下：（也可以根据运行时的发光二极管指示确定）10路控制仪不同输出的接线方式1）4路输出时脉冲阀输出信号接4、5、9、10号端子。

2）6路输出时脉冲阀输出信号接4---6、9---11号端子。

3）8路输出时脉冲阀输出信号接4---7、9---12号端子。

4）10路输出时脉冲阀输出信号接4---10、14---20号端子。

20路控制仪不同的接线方式1）12路输出时脉冲阀输出信号接4---9、14---19号端子。

2）14路输出时脉冲阀输出信号接4---10、14---20号端子。

3）16路输出时脉冲阀输出信号接4---11、14---21号端子。

4）18路输出时脉冲阀输出信号接4---12、13---22号端子。

5）20路输出时脉冲阀输出信号依次连接就可以了。

四、操作说明1、控制仪采用大规模的集成电路搭建而成，采用2个电位器进行脉冲宽度，脉冲间隔的调整。

2、采用可选择的多为插针输出路数的自由调整，具体插针位置参数可参见线路板上的说明。

3、参数的修改，任何时候，边旋转电位器，边观察输出指示灯的点亮情况即可进行脉冲宽度、脉冲间隔的调整。

ty-f5-m20可编程脉冲控制仪说明书一、产品概述TY-F5-M20可编程脉冲控制仪是一款用于控制脉冲信号输出的设备。

它具有多种功能和灵活的操作方式，适用于各种需要精确控制脉冲信号输出的应用场景。

二、产品特点1.高精度控制：TY-F5-M20可编程脉冲控制仪采用先进的控制算法和高精度定时器，能够精确控制脉冲信号的频率、占空比等参数，以满足不同应用的需求。

2.多级控制：支持多级脉冲控制，用户可以自定义控制参数，实现复杂的脉冲输出模式，提高应用灵活性。

3.多种触发方式：支持外部触发、内部触发和定时触发等多种触发方式，便于用户根据不同实际场景选择合适的触发方式。

4.可编程控制：用户可以通过设定脉冲参数，编程控制脉冲发生器的工作模式，实现脉冲信号的自动化控制。

5.易操作界面：设备配备了用户友好的操作界面，操作简单直观，对于不熟悉操作的用户也可以轻松上手。

三、使用方法1.连接设备：将TY-F5-M20可编程脉冲控制仪与外部设备进行连接，确保连接正确且稳定，同时注意设备的电源需求。

2.设定参数：按照实际需求，设定脉冲控制仪的参数，包括脉冲频率、占空比、脉冲波形等。

可以选择使用默认参数，也可以进行自定义配置。

3.选择触发方式：根据实际需求选择触发方式，可以是外部输入信号触发，也可以是内部自动触发或定时触发。

4.启动脉冲信号输出：确认参数设置完毕后，按下启动按钮，TY-F5-M20可编程脉冲控制仪开始输出脉冲信号。

用户可以根据需要随时停止或调整输出。

四、注意事项1.在使用TY-F5-M20可编程脉冲控制仪时，请确保设备正常接地，防止静电及其他安全隐患。

2.在设定参数和操作控制仪时，请确保操作正确且谨慎。

不要随意更改参数或启动设备，以免造成不必要的损失。

3.在连接设备时，请确保电压及电流不超过设备规定的范围，以免损坏设备。

五、售后服务1.本产品提供一年免费保修服务，保修期内出现非人为损坏问题，本公司将负责免费维修或更换新产品。
