电脑脉冲控制仪SXC-8A4型的工作原理和性能参数说明

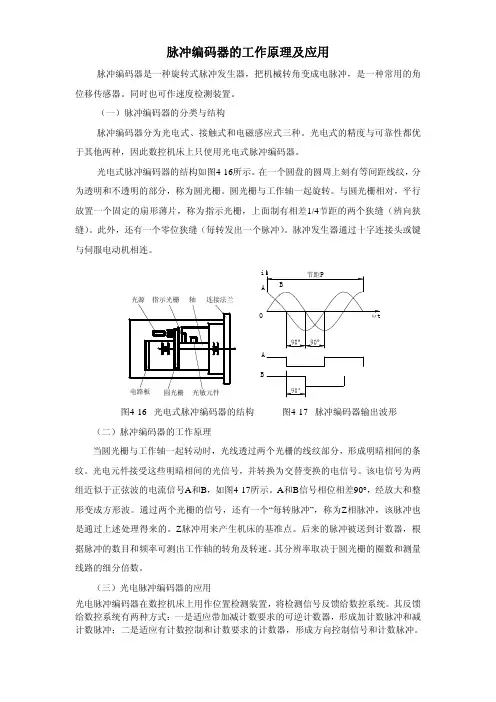

脉冲编码器的工作原理及应用脉冲编码器是一种旋转式脉冲发生器，把机械转角变成电脉冲，是一种常用的角位移传感器。

同时也可作速度检测装置。

（一）脉冲编码器的分类与结构脉冲编码器分为光电式、接触式和电磁感应式三种。

光电式的精度与可靠性都优于其他两种，因此数控机床上只使用光电式脉冲编码器。

光电式脉冲编码器的结构如图4-16所示。

在一个圆盘的圆周上刻有等间距线纹，分为透明和不透明的部分，称为圆光栅。

圆光栅与工作轴一起旋转。

与圆光栅相对，平行放置一个固定的扇形薄片，称为指示光栅，上面制有相差1/4节距的两个狭缝（辨向狭缝）。

此外，还有一个零位狭缝（每转发出一个脉冲）。

脉冲发生器通过十字连接头或键与伺服电动机相连。

B AO图4-16 光电式脉冲编码器的结构 图4-17 脉冲编码器输出波形（二）脉冲编码器的工作原理当圆光栅与工作轴一起转动时，光线透过两个光栅的线纹部分，形成明暗相间的条纹。

光电元件接受这些明暗相间的光信号，并转换为交替变换的电信号。

该电信号为两组近似于正弦波的电流信号A 和B ，如图4-17所示。

A 和B 信号相位相差90°，经放大和整形变成方形波。

通过两个光栅的信号，还有一个“每转脉冲”，称为Z 相脉冲，该脉冲也是通过上述处理得来的。

Z 脉冲用来产生机床的基准点。

后来的脉冲被送到计数器，根据脉冲的数目和频率可测出工作轴的转角及转速。

其分辨率取决于圆光栅的圈数和测量线路的细分倍数。

（三）光电脉冲编码器的应用光电脉冲编码器在数控机床上用作位置检测装置，将检测信号反馈给数控系统。

其反馈给数控系统有两种方式：一是适应带加减计数要求的可逆计数器，形成加计数脉冲和减计数脉冲；二是适应有计数控制和计数要求的计数器，形成方向控制信号和计数脉冲。

编码器编码器（encoder）是将信号（如比特流）或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。

编码器把角位移或直线位移转换成电信号，前者成为码盘，后者称码尺．按照读出方式编码器可以分为接触式和非接触式两种．接触式采用电刷输出，一电刷接触导电区或绝缘区来表示代码的状态是“１”还是“０”；非接触式的接受敏感元件是光敏元件或磁敏元件，采用光敏元件时以透光区和不透光区来表示代码的状态是“１”还是“０”，通过“１”和“０”的二进制编码来将采集来的物理信号转换为机器码可读取的电信号用以通讯、传输和储存。

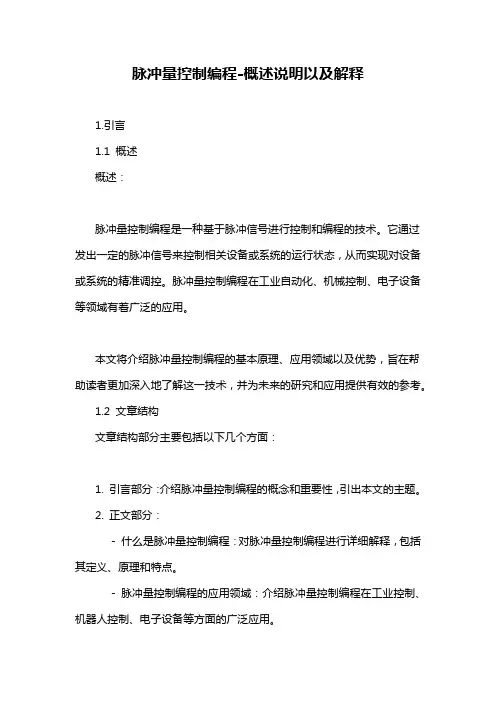

脉冲量控制编程-概述说明以及解释1.引言1.1 概述概述：脉冲量控制编程是一种基于脉冲信号进行控制和编程的技术。

它通过发出一定的脉冲信号来控制相关设备或系统的运行状态，从而实现对设备或系统的精准调控。

脉冲量控制编程在工业自动化、机械控制、电子设备等领域有着广泛的应用。

本文将介绍脉冲量控制编程的基本原理、应用领域以及优势，旨在帮助读者更加深入地了解这一技术，并为未来的研究和应用提供有效的参考。

1.2 文章结构文章结构部分主要包括以下几个方面：1. 引言部分：介绍脉冲量控制编程的概念和重要性，引出本文的主题。

2. 正文部分：- 什么是脉冲量控制编程：对脉冲量控制编程进行详细解释，包括其定义、原理和特点。

- 脉冲量控制编程的应用领域：介绍脉冲量控制编程在工业控制、机器人控制、电子设备等方面的广泛应用。

- 脉冲量控制编程的优势：分析脉冲量控制编程相比传统控制方法的优点，包括精准度高、响应速度快等方面。

3. 结论部分：- 总结：总结脉冲量控制编程的重要性和优势。

- 未来展望：展望脉冲量控制编程在未来的发展方向和应用领域。

- 结束语：结束全文，给读者留下深刻印象。

1.3 目的脉冲量控制编程作为一种特殊的控制方法，其目的主要在于提高系统的精确度和稳定性。

通过对脉冲信号的控制和调节，可以实现对系统的精细控制，使系统达到更高的性能指标。

同时，脉冲量控制编程还可以在一些特定的应用领域中发挥巨大作用，如机械设备控制、自动化系统、测量仪器等领域。

通过本文的介绍和讨论，读者可以更深入了解脉冲量控制编程的原理和应用，从而在实际工程项目中更好地运用这种控制方法，提高系统的控制效果和性能表现。

同时，希望本文可以为相关领域的工程师和研究人员提供一些借鉴和启发，为未来的研究和应用工作提供支持和指导。

2.正文2.1 什么是脉冲量控制编程脉冲量控制编程是一种控制系统中常用的编程方式，通过控制脉冲信号的频率和占空比来实现对系统的精准控制。

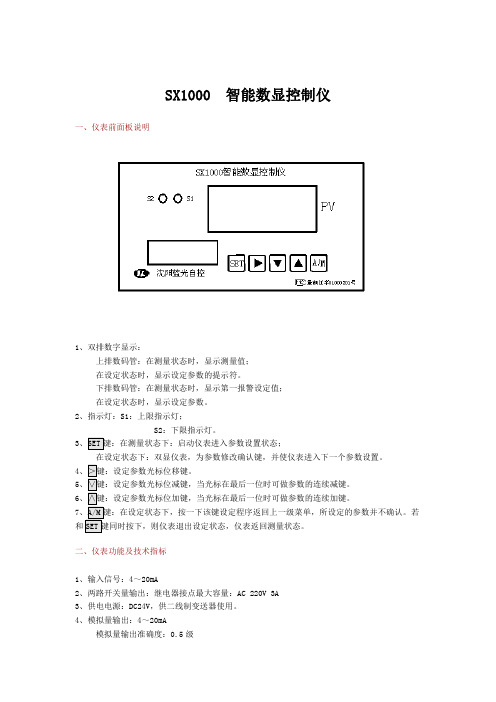

SX1000 智能数显控制仪一、仪表前面板说明1、双排数字显示：上排数码管：在测量状态时，显示测量值；在设定状态时，显示设定参数的提示符。

下排数码管：在测量状态时，显示第一报警设定值；在设定状态时，显示设定参数。

2、指示灯：S1：上限指示灯；S2：下限指示灯。

3、SET键：在测量状态下：启动仪表进入参数设置状态；在设定状态下：双显仪表，为参数修改确认键，并使仪表进入下一个参数设置。

4、＞键：设定参数光标位移键。

5、∨键：设定参数光标位减键，当光标在最后一位时可做参数的连续减键。

6、∧键：设定参数光标位加键，当光标在最后一位时可做参数的连续加键。

7、A/M键：在设定状态下，按一下该键设定程序返回上一级菜单，所设定的参数并不确认。

若和SET键同时按下，则仪表退出设定状态，仪表返回测量状态。

二、仪表功能及技术指标1、输入信号：4～20mA2、两路开关量输出：继电器接点最大容量：AC 220V 3A3、供电电源：DC24V，供二线制变送器使用。

4、模拟量输出：4～20mA模拟量输出准确度：0.5级模拟输出驱动负载阻抗：小于750Ω5、模拟输入阻抗：不大于50Ω6、绝缘强度：AC1500V 1分钟；7、绝缘阻抗：50MΩ以上。

8、环境温度：0～－50℃9、相对湿度：不大于85%10、电源电压：AC 220V 50Hz 允许电源电压变动：±10%11、外型尺寸（mm）：160（长）×80（宽）×95（深）12、开孔尺寸（mm）：152×7613、仪表重量：0.5Kg。

三、设定参数1、C菜单（只能设置上下限）（1）按设定结束，按（2）上排数码管显示“SP2”；下排数码管显示值，定义为仪表的下限报警控制值。

设定结束，按（3）上排数码管显示“End”；下排数码管显示出厂编码，设定结束，按量状态。

2、B菜单设置（优先级高于C菜单）仪表测量状态下，大数码管显示SP1，显示“SEL”，小数码管显示“555”,将“555”修改成“485”（进入B菜单密码），按B菜单。

脉冲控制仪说明书河南潜合自动化科技有限公司二零一五年一月一日目录一、产品概述 (1二、型号含义: (4三、技术指标 (5四、规格尺寸 (6五、安装方式 (7六、使用说明 (9七、参数设置: (9八、常见故障及排除 (10九、售后服务 (10产品使用说明书一、产品概述脉冲控制仪是脉冲袋式除尘器喷吹清灰的主要控制装置。

它的输出信号控制电磁脉冲阀,进而控制压缩空去对滤袋循序喷吹清灰,使除尘器的运行阻力保持在设定范围之内,以保证除尘器的处理能力和收尘效率。

1.脉冲控制仪工作原理:脉冲控制仪运行波形图- 1 -产品使用说明书2.脉冲控制仪功能可根据除尘器清灰要求,调整脉冲宽度、脉冲间隔和周期间隔,控制电磁脉冲阀的开启和关闭,对除尘器实行定时清灰。

同时设置有压差控制仪输入接点,接上压差控制仪后可以定压清灰;脉冲控制仪上的输出指示二极管依次显示每路驱动电压的输出状态,使控制仪输出状态直观清晰;数码管显示区显示每个参数运行的计时时间和在参数设定时显示参数设定值;脉冲控制仪器件采用集成电路提高了产品的稳定性和可靠性;脉冲控制仪采用全密封塑料外壳,外形美观,防尘性能好;接线位置、脉冲控制仪安装孔位置设计合理,便于现场接线安装使用。

3.特点及应用脉冲控制仪采用工业级芯片作为控制核心;在印刷线路板上有明显的设置标志,可方便的进行控制仪的清灰参数设置;控制仪输出侧设有各个输出点的工作指示,可快速判断输出点的状态;- 2 -产品使用说明书各输出端输出控制电磁脉冲阀的开启,喷吹压缩空气清灰,同时有发光二极管显示喷吹顺序。

除尘器清灰时,一边过滤一边喷吹清灰,脉冲控制仪按设定的脉冲宽度和脉冲间隔输出电信号控制脉冲阀逐个喷吹清灰。

该脉冲控制仪产品其操作更直观更简单,性能更稳定。

广泛应用于窑炉,水泥立窑、矿山等行业的除尘清灰系统中。

4.控制仪参数根据除尘器清灰要求设定脉冲控制仪的脉冲宽度、脉冲间隔、周期间隔、输出路数的参数值使除尘器运行阻力保持在设定范围之内。

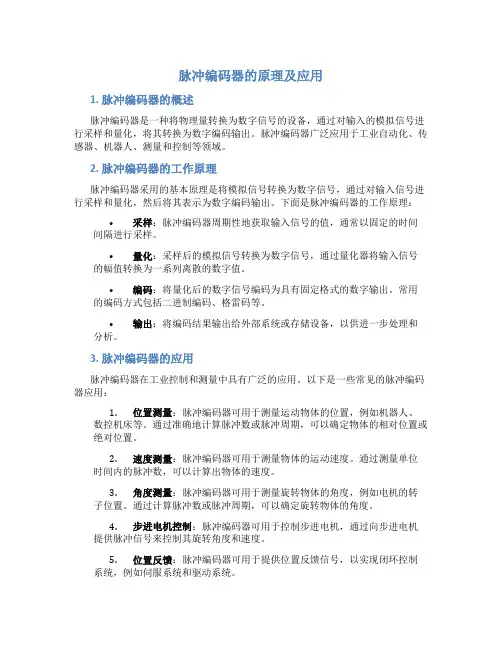

脉冲编码器的原理及应用1. 脉冲编码器的概述脉冲编码器是一种将物理量转换为数字信号的设备，通过对输入的模拟信号进行采样和量化，将其转换为数字编码输出。

脉冲编码器广泛应用于工业自动化、传感器、机器人、测量和控制等领域。

2. 脉冲编码器的工作原理脉冲编码器采用的基本原理是将模拟信号转换为数字信号，通过对输入信号进行采样和量化，然后将其表示为数字编码输出。

下面是脉冲编码器的工作原理：•采样：脉冲编码器周期性地获取输入信号的值，通常以固定的时间间隔进行采样。

•量化：采样后的模拟信号转换为数字信号，通过量化器将输入信号的幅值转换为一系列离散的数字值。

•编码：将量化后的数字信号编码为具有固定格式的数字输出。

常用的编码方式包括二进制编码、格雷码等。

•输出：将编码结果输出给外部系统或存储设备，以供进一步处理和分析。

3. 脉冲编码器的应用脉冲编码器在工业控制和测量中具有广泛的应用。

以下是一些常见的脉冲编码器应用：1.位置测量：脉冲编码器可用于测量运动物体的位置，例如机器人、数控机床等。

通过准确地计算脉冲数或脉冲周期，可以确定物体的相对位置或绝对位置。

2.速度测量：脉冲编码器可用于测量物体的运动速度。

通过测量单位时间内的脉冲数，可以计算出物体的速度。

3.角度测量：脉冲编码器可用于测量旋转物体的角度，例如电机的转子位置。

通过计算脉冲数或脉冲周期，可以确定旋转物体的角度。

4.步进电机控制：脉冲编码器可用于控制步进电机，通过向步进电机提供脉冲信号来控制其旋转角度和速度。

5.位置反馈：脉冲编码器可用于提供位置反馈信号，以实现闭环控制系统，例如伺服系统和驱动系统。

4. 脉冲编码器的优势脉冲编码器具有许多优势，使其成为许多应用的首选设备：•高精度：脉冲编码器可以提供高精度的位置、速度和角度测量，满足精密控制和定位的要求。

•实时性：脉冲编码器可以实时地测量和输出输入信号的变化，以满足实时控制和反馈需求。

•灵活性：脉冲编码器可以适应不同的工作环境和应用场景，提供多种输出格式和接口选项。

DMK脉冲控制仪使用说明书
技术指标：
1、额定输入电压AC220V(1±10%)
2、额定输出电压DC24V（或其他电压）
3、额定输出电流1A
4、耗电≤8W (脉宽及间隔在额定范围内)
5、输出脉冲间隔调节范围1～99秒
6、输出脉冲宽度调节范围0.01～0.99秒
7、输出脉冲周期调节范围0～99分钟
8、外型尺寸2-12路160*160*96
13-40路260*185*96
使用：
1、脉冲宽度设置：（单位：0.01秒；最大值为0.99秒）
按功能键,使脉宽指示灯亮,用上下键直接调节到所需时间即可。

2、脉冲间隔设置：（单位：1秒；最大值为99秒）
按功能键,使间隔指示灯亮,用上下键直接调节到所需时间即可。

3、脉冲周期设置：（单位：0分钟；最大值为99分钟）
按功能键,使周期指示灯亮,用上下键直接调节到所需时间即可
4、手进操作功能：
按手进键,控制仪进入下一路的循环工作。

5、复吹操作功能：
按复吹键,控制仪重复这一路的工作,再进入下一路的循环工作
6、路数设置：（单位：1路；最大值为40路）
按路数键,直接调节到所需路数即可
常州凯普自动化设备有限公司。

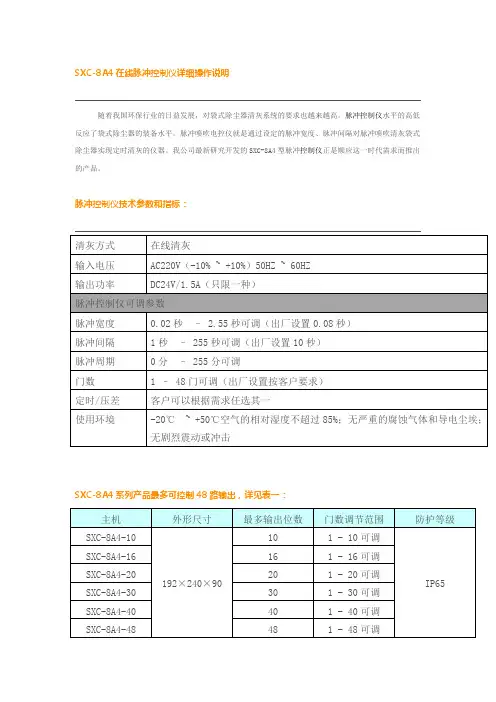

SXC-8A4在线脉冲控制仪详细操作说明随着我国环保行业的日益发展，对袋式除尘器清灰系统的要求也越来越高。

脉冲控制仪水平的高低反应了袋式除尘器的装备水平。

脉冲喷吹电控仪就是通过设定的脉冲宽度、脉冲间隔对脉冲喷吹清灰袋式除尘器实现定时清灰的仪器。

我公司最新研究开发的SXC-8A4型脉冲控制仪正是顺应这一时代需求而推出的产品。

脉冲控制仪技术参数和指标：清灰方式在线清灰输入电压AC220V（-10% ~ +10%）50HZ ~ 60HZ输出功率DC24V/1.5A（只限一种）脉冲控制仪可调参数脉冲宽度0.02秒– 2.55秒可调（出厂设置0.08秒）脉冲间隔1秒– 255秒可调（出厂设置10秒）脉冲周期0分– 255分可调门数 1 – 48门可调（出厂设置按客户要求）定时/压差客户可以根据需求任选其一使用环境-20℃ ~ +50℃空气的相对湿度不超过85%；无严重的腐蚀气体和导电尘埃；无剧烈震动或冲击SXC-8A4系列产品最多可控制48路输出，详见表一：主机外形尺寸最多输出位数门数调节范围防护等级SXC-8A4-10192×240×9010 1 - 10可调IP65SXC-8A4-1616 1 - 16可调SXC-8A4-2020 1 - 20可调SXC-8A4-3030 1 - 30可调SXC-8A4-4040 1 - 40可调SXC-8A4-4848 1 - 48可调SXC-8A4脉冲控制仪采用全密封铝合金外壳（见下图），外形美观，安装灵活，携带方便，最大输出点要求数可达到48点。

面板上设有数字显示，能依次显示电磁脉冲阀的工作顺序，可根据清灰，调整脉冲宽度、脉冲间隔、脉冲周期和路数，控制电磁阀的开启和关闭，对除尘器进行定时清灰。

脉冲控制仪外观特点脉冲控制仪控制面板布局图及开孔尺寸脉冲控制仪参数显示窗口：显示当前电磁阀的喷吹门数在线式脉冲控制仪运行状态显示窗口：脉冲控制仪脉冲宽度：脉冲控制仪每一次输出一位的驱动电压，一个驱动电压持续时间称为脉冲宽度；脉冲控制仪脉冲间隔：相邻两个输出驱动电压之间的间隔时间称为脉冲间隔；脉冲控制仪脉冲周期：脉冲控制仪完成对所有位的电磁阀驱动输出所需要的时间称为脉冲周期。

使用说明产品概述脉冲控制仪是脉冲袋式除尘器喷吹清灰的主要控制装置。

它的输出信号控制电磁脉冲阀，进而控制压缩空去对滤袋循序喷吹清灰，使除尘器的运行阻力保持在设定范围之内，以保证除尘器的处理能力和收尘效率。

控制仪每次输出一路驱动电压，驱动电压持续的时间，称为脉冲宽度；输出两路相邻驱动电压的间隔时间，称为脉冲间隔；脉冲控制仪完成对所有脉冲电磁阀驱动输出，称为一个脉冲周期；两个相邻脉冲周期的间隔时间称为周期间隔；根据除尘器清灰要求设定脉冲控制仪的脉冲宽度、脉冲间隔、周期间隔、输出路数的参数值使除尘器运行阻力保持在设定范围之内。

该脉冲控制仪产品其操作更直观更简单，性能更稳定。

广泛应用于窑炉，水泥立窑、矿山等行业的除尘清灰系统中。

脉冲控制仪运行波形图脉冲控制仪功能描述可根据除尘器清灰要求，调整脉冲宽度、脉冲间隔和周期间隔，控制电磁脉冲阀的开启和关闭，对除尘器实行定时清灰。

同时设置有压差控制仪输入接点，接上压差控制仪后可以定压清灰；脉冲控制仪上的输出指示二极管依次显示每路驱动电压的输出状态，使控制仪输出状态直观清晰；数码管显示区显示每个参数运行的计时时间和在参数设定时显示参数设定值；脉冲控制仪器件采用集成电路提高了产品的稳定性和可靠性；脉冲控制仪采用全密封塑料外壳，外形美观，防尘性能好；接线位置、脉冲控制仪安装孔位置设计合理，便于现场接线安装使用。

脉冲控制仪工作原理：脉冲控制仪采用工业级芯片作为控制核心；在印刷线路板上有明显的设置标志，可方便的进行控制仪的清灰参数设置；控制仪输出侧设有各个输出点的工作指示，可快速判断输出点的状态；各输出端输出控制电磁脉冲阀的开启，喷吹压缩空气清灰，同时有发光二极管显示喷吹顺序。

除尘器清灰时，一边过滤一边喷吹清灰，脉冲控制仪按设定的脉冲宽度和脉冲间隔输出电信号控制脉冲阀逐个喷吹清灰。

技术指标15W1.拧去控制仪盒盖四角的紧固螺栓，即能取下盒盖，控制仪盒底外壳四角上的通孔是用于安装固定螺钉的，用M4十字螺钉固定。

脉冲发生器工作原理脉冲发生器是一种用于产生脉冲信号的电子设备，它在许多领域都有着广泛的应用，比如通信、雷达、医疗设备等。

脉冲发生器的工作原理涉及到电子学、信号处理和控制系统等多个方面的知识，下面我们来详细了解一下脉冲发生器的工作原理。

首先，脉冲发生器的核心部件是脉冲发生电路，它通常由稳压电源、时钟电路、触发器和输出驱动器等组成。

当输入触发信号到达时，时钟电路开始计时，并在计时结束后触发触发器，触发器输出一个脉冲信号。

这个过程可以简单地理解为，触发信号到来后，脉冲发生电路开始工作，经过一段时间后输出一个脉冲信号。

其次，脉冲发生器的工作频率和脉冲宽度可以通过控制时钟电路的频率和触发器的参数来实现。

时钟电路的频率决定了脉冲信号的重复频率，而触发器的参数则影响了脉冲信号的宽度。

通过调节这些参数，我们可以实现对脉冲信号的精确控制，满足不同应用场景的需求。

另外，脉冲发生器还可以通过外部输入信号来触发脉冲输出，这使得它可以与其他设备进行同步工作。

比如在雷达系统中，脉冲发生器可以与天线控制系统同步工作，确保发射的脉冲信号与接收的信号之间保持一定的时间关系，从而实现目标的探测和测距。

此外，脉冲发生器还可以实现脉冲信号的调制和调制，比如调幅、调频和调相等。

这些功能使得脉冲发生器在通信系统中有着重要的应用，可以实现不同调制方式下的脉冲信号输出，满足不同的通信需求。

总的来说，脉冲发生器是一种能够产生脉冲信号的重要设备，它的工作原理涉及到电子学、信号处理和控制系统等多个方面的知识。

通过对时钟电路和触发器等关键部件的精确控制，脉冲发生器可以实现对脉冲信号的精确调控，满足不同应用场景的需求。

同时，脉冲发生器还可以与其他设备同步工作，实现更复杂的功能，比如在雷达系统和通信系统中有着广泛的应用。

希望通过本文的介绍，读者能够对脉冲发生器的工作原理有一个更加深入的理解。
