电磁场的边界条件与电磁波的辐射和传播

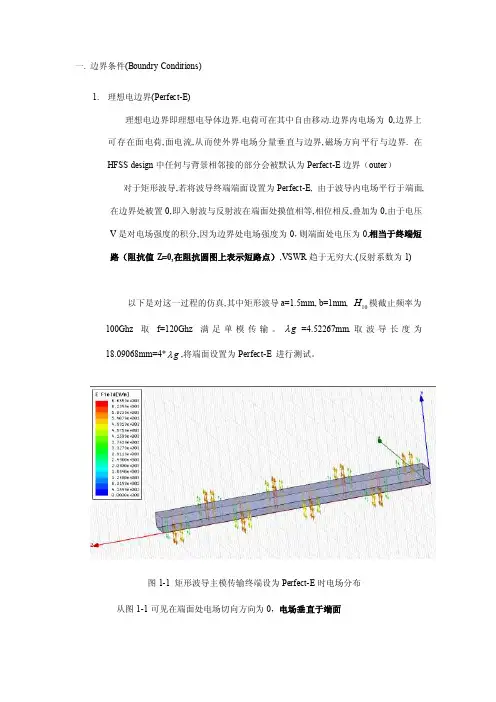

一.边界条件(Boundry Conditions)1.理想电边界(Perfect-E)理想电边界即理想电导体边界.电荷可在其中自由移动.边界内电场为0,边界上可存在面电荷,面电流,从而使外界电场分量垂直与边界,磁场方向平行与边界. 在HFSS design中任何与背景相邻接的部分会被默认为Perfect-E边界（outer）对于矩形波导,若将波导终端端面设置为Perfect-E, 由于波导内电场平行于端面,在边界处被置0,即入射波与反射波在端面处摸值相等,相位相反,叠加为0,由于电压V是对电场强度的积分,因为边界处电场强度为0，则端面处电压为0,相当于终端短路（阻抗值Z=0,在阻抗圆图上表示短路点）,VSWR趋于无穷大.(反射系数为1)H模截止频率为以下是对这一过程的仿真,其中矩形波导a=1.5mm, b=1mm,10λ=4.52267mm.取波导长度为100Ghz 取f=120Ghz 满足单模传输。

gλ,将端面设置为Perfect-E 进行测试。

18.09068mm=4*g图1-1 矩形波导主模传输终端设为Perfect-E时电场分布从图1-1可见在端面处电场切向方向为0，电场垂直于端面图1-2矩形波导主模传输终端设为Perfect-E时输入端Smith Chart可见负载端阻抗接近于开路。

L=1/4*g2．理想磁边界（Perfect-H）理想磁边界即理想磁导体，用电磁场理论中的磁荷模型进行分析即磁荷可以在理想磁导体自由移动，理想磁导体中磁场为0，边界上可聚集面磁荷，面磁流，从而使磁场方向垂直于边界。

电场方向与边界相切。

对应于矩形波导终端Perfect-H边界使得磁场垂直于边界，置切向磁场为0，由于电流Z趋向于是切向磁场的积分，故边界使电流为0，而切向电场存在，负载处电压不为0。

故L无穷，VSWR趋向于无穷，相当于终端开路。

以下是对这一过程仿真。

波导参数与上例中完全相同。

端面边界设置为Perfect-H.从图2-1中可看出端面处磁场垂直于端面，切向磁场分量为0。

电磁场理论知识点总结1.麦克斯韦方程组：麦克斯韦方程组是电磁场理论的核心方程，它由四个方程组成，分别是高斯定律、法拉第电磁感应定律、安培环路定律和法拉第电磁感应定律的积分形式。

这些方程描述了电场和磁场随空间和时间的变化规律。

2.电场和磁场的相互作用：根据麦克斯韦方程组，电场和磁场相互作用，通过电场的变化会产生磁场，而通过磁场的变化会产生电场。

这种相互作用是电磁波传播的基础。

3.电磁波的传播：根据麦克斯韦方程组的解，电磁波以光速在真空中传播，它是由电场和磁场相互耦合而成的波动现象。

电磁波的传播速度不同于物质中的电磁波传播速度，它是真空中的最大可能速度。

4.电磁感应现象：根据法拉第电磁感应定律，当一个导体中的磁场发生变化时，会在导体中产生感应电流。

这个现象被广泛应用于发电机、变压器等电磁设备中。

5.静电场和静磁场：当电荷和电流都不随时间变化时，产生的电场和磁场称为静电场和静磁场。

在静电场中，电场符合高斯定律；在静磁场中，磁场符合安培环路定律。

静电场和静磁场的研究对于理解电磁场的基本性质和应用具有重要意义。

6.电磁辐射和辐射场：根据麦克斯韦方程组的解，加速的电荷会辐射出电磁波。

这种辐射就是电磁辐射，它是电磁波传播的一种形式。

辐射场是指由电磁辐射产生的电场和磁场。

7.电磁波的频率和波长：电磁波的频率和波长是描述电磁波特性的两个重要参数。

频率指的是电磁波单位时间内振动的次数，单位是赫兹；波长指的是电磁波的一个完整振动周期所对应的空间距离，单位是米。

8.电磁场的能量和动量：根据电磁场的能量密度和动量密度的定义，可以推导出电磁场的能量和动量公式。

电磁场携带能量和动量，可以与物质相互作用，这是实现无线通信、光学传输等现代科技的基础。

9.电磁场的边界条件：电磁场在介质边界上的反射和折射现象可以通过电磁场的边界条件来描述。

边界条件包括麦克斯韦方程组的边界条件和介质的边界条件，它们确定了电磁场在边界上的行为和传播规律。

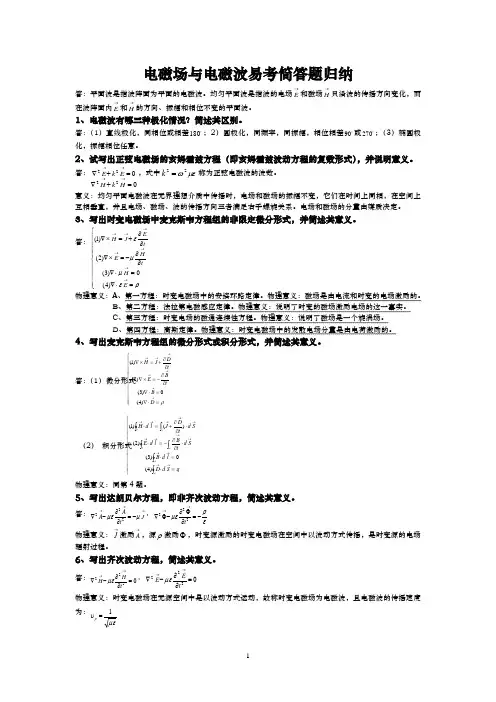

电磁场与电磁波易考简答题归纳答：平面波是指波阵面为平面的电磁波。

均匀平面波是指波的电场→E 和磁场→H 只沿波的传播方向变化，而在波阵面内→E 和→H 的方向、振幅和相位不变的平面波。

1、电磁波有哪三种极化情况？简述其区别。

答：（1）直线极化，同相位或相差 180；2）圆极化，同频率，同振幅，相位相差 90或 270；（3）椭圆极化，振幅相位任意。

2、试写出正弦电磁场的亥姆霍兹方程（即亥姆霍兹波动方程的复数形式），并说明意义。

答：002222=+∇=+∇→→→→H k H E k E ，式中μεω22=k 称为正弦电磁波的波数。

意义：均匀平面电磁波在无界理想介质中传播时，电场和磁场的振幅不变，它们在时间上同相，在空间上互相垂直，并且电场、磁场、波的传播方向三者满足右手螺旋关系。

电场和磁场的分量由媒质决定。

3、写出时变电磁场中麦克斯韦方程组的非限定微分形式，并简述其意义。

答：⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧=⋅∇=⋅∇∂∂-=⨯∇∂∂+=⨯∇→→→→→→→ρεμμεE H t H E tE J H )4(0)3()2()1(物理意义：A 、第一方程：时变电磁场中的安培环路定律。

物理意义：磁场是由电流和时变的电场激励的。

B 、第二方程：法拉第电磁感应定律。

物理意义：说明了时变的磁场激励电场的这一事实。

C 、第三方程：时变电场的磁通连续性方程。

物理意义：说明了磁场是一个旋涡场。

D 、第四方程：高斯定律。

物理意义：时变电磁场中的发散电场分量是由电荷激励的。

4、写出麦克斯韦方程组的微分形式或积分形式，并简述其意义。

答：（1）微分形式（2） 积分形式 物理意义：同第4题。

5、写出达朗贝尔方程，即非齐次波动方程，简述其意义。

答：→→→-=∂∂-∇J tA A μμε222，ερμε-=∂Φ∂-Φ∇→→222t 物理意义：→J 激励→A ，源ρ激励Φ，时变源激励的时变电磁场在空间中以波动方式传播，是时变源的电场辐射过程。
