循环冷却水处理

循环冷却水的特点及处理要求1.高热容量：冷却水循环系统具有较高的热容量，可以吸收和带走大量热量。

这使得冷却水成为理想的传热媒介。

2.循环运行：冷却水以循环方式运行，通过循环泵将水送至冷却设备，再将经过加热的水送回循环器。

这种循环运行可以保证冷却水的稳定性和连续性。

3.温度控制：循环冷却水系统通过控制水流量以及水温来实现对设备的散热控制。

调节水流量可以控制冷却效果，而调节水温则可以解决过热或者过冷的问题。

4.抗腐蚀性：冷却水循环系统通常使用工作液作为工业冷却用水，这要求工作液具有一定的抗腐蚀性能，以保证循环系统的稳定运行。

为了保持循环冷却水系统的正常工作，需要做到以下处理要求：1.水质管理：定期检测循环冷却水的水质，包括硬度、pH值、溶解氧、氧化还原电位等指标。

根据检测结果，及时调整水质，防止由于水质不良导致的故障和腐蚀。

2.防腐蚀处理：通过添加抗腐蚀剂、缓蚀剂等化学药剂，防止循环冷却水系统的金属部件锈蚀和腐蚀，保持系统的正常工作。

3.清洗与维护：定期对冷却水系统进行清洗和维护，清除附着在管道和设备表面的沉积物、杂质和泥沙，保持系统的通畅和清洁。

4.循环水泵维护：定期检查和维护循环水泵，包括清洗泵体、更换密封件、调整泵的工作状态等，确保泵的正常工作和性能。

5.温度控制：根据具体的使用需求，合理设置循环冷却水系统的工作温度，保持在合适的范围内，避免过热或者过冷对设备的影响。

总之，循环冷却水系统作为一种常用的散热方式，具有高效、稳定和节能的特点。

通过适当的水质管理和维护，能够保持其正常的工作状态，提高工业生产的效率和稳定性。

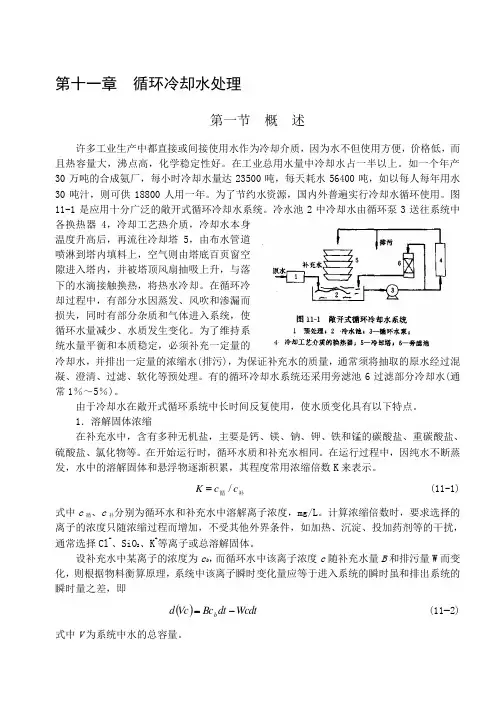

第十一章 循环冷却水处理第一节 概 述许多工业生产中都直接或间接使用水作为冷却介质，因为水不但使用方便，价格低，而且热容量大，沸点高，化学稳定性好。

在工业总用水量中冷却水占一半以上。

如一个年产30万吨的合成氨厂，每小时冷却水量达23500吨，每天耗水56400吨，如以每人每年用水30吨汁，则可供18800人用一年。

为了节约水资源，国内外普遍实行冷却水循环使用。

图11-1是应用十分广泛的敞开式循环冷却水系统。

冷水池2中冷却水由循环泵3送往系统中各换热器4，冷却工艺热介质，冷却水本身温度升高后，再流往冷却塔5，由布水管道喷淋到塔内填料上，空气则由塔底百页窗空隙进入塔内，并被塔顶风扇抽吸上升，与落下的水滴接触换热，将热水冷却。

在循环冷却过程中，有部分水因蒸发、风吹和渗漏而损失，同时有部分杂质和气体进入系统，使循环水量减少、水质发生变化。

为了维持系统水量平衡和本质稳定，必须补充一定量的冷却水，并排出一定量的浓缩水(排污)，为保证补充水的质量，通常须将抽取的原水经过混凝、澄清、过滤、软化等预处理。

有的循环冷却水系统还采用旁滤池6过滤部分冷却水(通常1％～5％)。

由于冷却水在敞开式循环系统中长时间反复使用，使水质变化具有以下特点。

1．溶解固体浓缩在补充水中，含有多种无机盐，主要是钙、镁、钠、钾、铁和锰的碳酸盐、重碳酸盐、硫酸盐、氯化物等。

在开始运行时，循环水质和补充水相同。

在运行过程中，因纯水不断蒸发，水中的溶解固体和悬浮物逐渐积累，其程度常用浓缩倍数K 来表示。

补循c c K /= (11-1)式中c 循、c 补分别为循环水和补充水中溶解离子浓度，mg/L 。

计算浓缩倍数时，要求选择的离子的浓度只随浓缩过程而增加，不受其他外界条件，如加热、沉淀、投加药剂等的干扰，通常选择Cl -、SiO 2、K +等离子或总溶解固体。

设补充水中某离子的浓度为c b ，而循环水中该离子浓度c 随补充水量B 和排污量W 而变化，则根据物料衡算原理，系统中该离子瞬时变化量应等于进入系统的瞬时虽和排出系统的瞬时量之差，即()Wcdt dt Bc Vc d b -= (11—2)式中V 为系统中水的总容量。

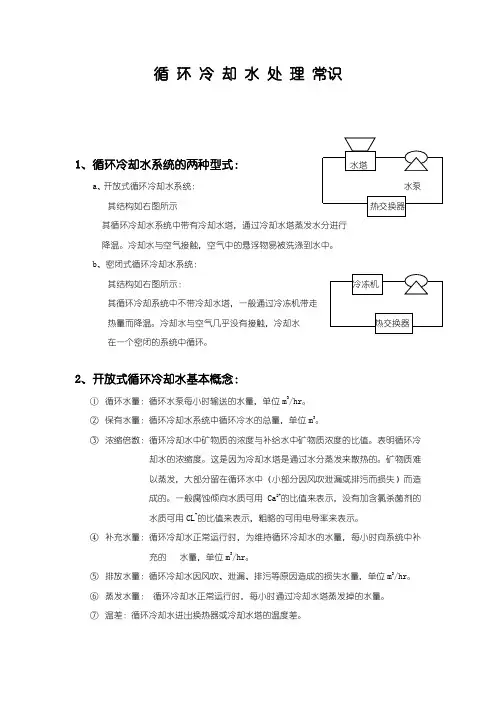

循环冷却水处理常识1、循环冷却水系统的两种型式：a、开放式循环冷却水系统：其结构如右图所示其循环冷却水系统中带有冷却水塔，通过冷却水塔蒸发水分进行降温。

冷却水与空气接触，空气中的悬浮物易被洗涤到水中。

b、密闭式循环冷却水系统：其结构如右图所示：其循环冷却系统中不带冷却水塔，一般通过冷冻机带走热量而降温。

冷却水与空气几乎没有接触，冷却水在一个密闭的系统中循环。

2、开放式循环冷却水基本概念：①循环水量：循环水泵每小时输送的水量，单位m3/hr。

②保有水量：循环冷却水系统中循环冷水的总量，单位m3。

③浓缩倍数：循环冷却水中矿物质的浓度与补给水中矿物质浓度的比值。

表明循环冷却水的浓缩度。

这是因为冷却水塔是通过水分蒸发来散热的。

矿物质难以蒸发，大部分留在循环水中（小部分因风吹泄漏或排污而损失）而造成的。

一般腐蚀倾向水质可用Ca2+的比值来表示，没有加含氯杀菌剂的水质可用CL-的比值来表示，粗略的可用电导率来表示。

④补充水量：循环冷却水正常运行时，为维持循环冷却水的水量，每小时向系统中补充的水量，单位m3/hr。

⑤排放水量：循环冷却水因风吹、泄漏、排污等原因造成的损失水量，单位m3/hr。

⑥蒸发水量：循环冷却水正常运行时，每小时通过冷却水塔蒸发掉的水量。

⑦温差：循环冷却水进出换热器或冷却水塔的温度差。

3、开放式循环冷却水基本量之间的换算：补充水量① = 浓缩倍数排放水量②补充水量 = 蒸发水量 + 排放水量蒸发水量③ = 浓缩倍数-1排放水量④蒸发水量 =循环水量×0.0075（冷却塔温差为5度）4、循环冷却水系统运行中常见的问题：①结垢：循环冷却系统的热交换器或冷却水塔中常会见到水垢，水垢会使热交换器导热不良，甚至堵塞而失效。

②腐蚀：循环冷却水系统的管道大多是金属做的，热交换器也是金属做的，水中带有氧气，氧气与金属在水存在的条件下易发生氧化反应而腐蚀穿孔。

③菌藻：水中通常有细菌存在，冷却循环水，特别是开放式系统，其温度，矿物质及光照等条件适合细菌水藻滋生，细菌滋生会在热交换器上生成细菌膜而降低导热能力。

循环冷却水处理1. 加酸处理21.1 原理21.2 控制参数21.3 加酸量计算21.4 加酸地点21.5 加酸注意事项：32.石灰处理32.1 控制原理32.2 加药量的控制42.3 石灰处理后的水质52.4 工艺流程与系统62.5 运行控制参数63. 加阻垢剂方法63.1 阻垢剂种类64.离子交换84.1 原理84.2 工艺参数85. 联合处理95.1 加酸与阻垢剂的联合处理95.2 石灰软化与阻垢剂的联合处理95.3 离子交换与阻垢剂的联合处理9附录：101. 极限碳酸盐硬度概念102. 循环水浓缩倍率的概念103. 循环水浓缩倍率极限值114. 循环水系统最小排污率115. CaCO3溶液平衡问题116. CaCO3溶液的稳定度117. CaCO3稳定指数I W（RSI）128. CaCO3饱和指数I B129. CaCO3饱和指数1210. 天然水中溶有离子概况表1311. 水的技术指标1312. 天然水水质类型1313. 我国地下水、主要河流的水质特征1414. 敞开式循环冷却系统水质的控制标准1415. 间冷开式循环冷却水系统水质指标1416. 巴基斯坦古杜循环水处理系统1517. 哈萨克斯坦阿克纠宾项目循环水资料：171. 加酸处理1.1 原理在循环冷却水中投加浓硫酸，是把补充水中的碳酸硬度转化为非碳酸盐硬度，其反应可以表示为：Ca(HCO3)2+H2SO4=CaSO4+2CO2+2H2O由于硫酸钙的溶解度远远大于碳酸钙，生产的硫酸钙不宜在冷却水中生产水垢析出，故加浓硫酸后可以控制循环冷却水中碳酸钙后的生成，提高浓缩倍率。

另外有游离CO2析出，有利于抑制碳酸盐水垢。

1.2 控制参数加酸处理控制循环水硬度低于极限碳酸盐硬度，因为监督与PH值有一定关系，所以也可监测PH值，一般控制PH值在7.4~7.8之间。

当把酸加在补充水中时，水中残留碱度一般控制在0.3~0.7mmol/L之间，避免出现酸性。

循环水处理整体解决方案一. 循环冷却水系统概况二. 问题概述循环冷却水系统日常运行面临的问题：2.1 设备结垢，阻碍传热，增加能耗，降低生产负荷结垢：是指水中溶解或悬浮的无机物，由于种种原因，而沉积在金属表面。

冷却水中富含碳酸氢钙等不稳定盐类，在换热管壁受热，即转变为碳酸钙等致密硬垢，规则沉积在管壁，其传热效率仅为碳钢的1%左右，也就是在换热管壁如果沉积0.5mm厚的硬垢，就相当于换热管壁厚增加了50mm，严重阻碍传热的正常进行，能耗增加，从而对生产负荷构成极大影响，甚至停车。

2.2 滋生粘泥软垢，阻碍传热；加速设备腐蚀，特别是发生点蚀事故阻碍传热：微生物繁殖、代产生的黏液（象胶水一样具有很强黏性），与循环水中的悬浮物（补充水进入、冷却塔抽风冷却水洗涤空气灰尘进入）和微生物尸体等交织黏附在一起，随水流黏附在设备壁面，不久就会形成一层滑腻的垢层，即所谓的表面疏松多孔的软垢。

附着在换热管壁的软垢，是热的不良导体（导热系数很小，只有不锈钢材的百分之一），因此会造成换热效果明显下降，影响生产负荷。

发生点蚀：软垢层疏松多孔，为氧气的渗入形成良好通道，在循环水这个大的电导池中（富含盐），形成无数个小浓差电池，每个小电池就是一个点发生电化学反应，从而加速设备点蚀现象的发生，久之即发生纵深腐蚀穿孔事故。

2.3 设备腐蚀，缩短使用寿命腐蚀：是指通过化学或电化学反应使金属被消耗破坏的现象。

在循环水系统中，主要以溶解氧化学或电化学腐蚀为主，这种腐蚀除了会造成系统的水冷设备损坏或使用寿命减少外，还会由于腐蚀造成水冷器穿孔，从而引起工艺介质泄漏造成计划外的停车事故等，另外由于腐蚀会产生锈镏，会引起换热效率下降或管线堵塞等危害。

三. 循环冷却水处理技术要求3.1 循环冷却水系统设计标准HG/T 20690-2000《化工企业循环冷却水处理设计技术规定》，《GB50050-95》3.2 补充水预处理水质要求3.3 循环水系统水处理效果指标3.4补充水量与浓缩倍率、排污水量关系补充水量 = 蒸发水量 + 排污水量 + 风吹损失 + 渗漏.1 蒸发水量: E =⊿T×Q×4.184÷R（m3/h ）式中：T—示进出水温差，℃；Q—示循环水量，m3/h；R—示蒸发潜热，kJ/kg；（根据系统设计温度一般R值为2404.5 kJ/kg）.2 风吹损失：一般为循环水量的0.1%，为0.5 m3/h；.3 排污水量：B排 = E÷（K-1）- D（风吹）式中：K—示浓缩倍数；D—示风吹损失，一般为循环水量的0.1%；.4 系统渗漏：系统渗漏一般设为0 m3/h与水处理药剂投入关系系统水处理费用与补充水量成正比，因此提高浓缩倍率运行，是降低水处理费用的有效方法，但随浓缩倍率提高一定倍数时，又会使循环水中有害物质含量超标，因此须同时采取一定的辅助措施，如pH调节/加大旁流过滤处理等方法，使系统处理综合成本最低。

冷却循环水处理方案1.物理处理方法物理处理方法主要是通过物理手段去除循环冷却水中的颗粒物、悬浮物和悬浮杂质。

常用的物理处理方法有：（1）过滤：采用砂滤器、多介质滤器或超滤器等进行过滤，去除颗粒和悬浮物。

（2）沉淀：通过沉淀池，将悬浮物和悬浮物质沉淀，再通过污泥泵或底泥泵将其排除。

（3）脱气：通过脱气器将系统中的氧气和二氧化碳排除，减少腐蚀和细菌滋生的可能。

2.化学处理方法化学处理方法主要是通过添加化学药剂来调节循环冷却水的pH值、控制水垢和腐蚀，提高循环冷却水的稳定性和耐腐蚀性。

（1）碱性调整：在循环冷却水中加入氢氧化钠或石灰进行碱性调整，以控制水的酸碱度。

（2）阻垢剂：添加阻垢剂可以控制水垢的生成，减少设备的结垢和堵塞。

（3）缓蚀剂：通过添加缓蚀剂来减少金属腐蚀的速度，延长设备使用寿命。

3.生物处理方法生物处理方法主要是利用微生物对冷却循环水中的有机物进行分解和降解，减少水中的污染物。

（1）生物过滤器：利用微生物在过滤介质上生长繁殖，分解有机物和构筑微生物群落，去除COD、BOD等有机物。

（2）生物添加剂：通过添加含有特定细菌或酶的生物添加剂，加速有机物的降解和去除。

二、冷却循环水处理设备1.滤清器滤清器是冷却循环水处理中常用的设备之一，可按照过滤介质的不同分为砂滤器、多介质滤器和超滤器等。

（1）砂滤器：通过对水进行过滤，去除颗粒和悬浮物，常用于冷却塔进水前的预处理。

（2）多介质滤器：采用多种过滤介质，如石英砂、石英砾石、磁性颗粒等，能去除更小的颗粒和悬浮物。

（3）超滤器：采用高分子微孔膜进行过滤，能有效去除水中的胶体、微生物和有机物。

2.脱气器脱气器是用于去除冷却循环水中的氧气和二氧化碳的设备，既可以是物理脱气，也可以是化学脱气。

（1）空气式脱气器：通过将水与空气接触，气体从水中脱出，从而减少水中的氧气和二氧化碳含量。

（2）化学脱气器：利用化学药剂与水中的氧气和二氧化碳发生反应，将其转化为不易溶于水的化合物，再通过过滤器或沉淀池将其去除。

循环冷却水处理方法循环冷却水处理方法主要包括物理处理、化学处理和生物学处理三种方法。

物理处理方法主要是通过过滤、吸附、沉淀等方式去除悬浮固体、溶解固体和微生物等杂质；化学处理方法主要是通过添加化学药剂改变循环冷却水中的化学性质，达到去除杂质的目的；生物学处理方法主要是通过微生物对循环冷却水中的有机物进行分解和降解，去除有机污染物的效果较好。

物理处理方法主要包括过滤和吸附两种方式。

过滤是利用过滤器过滤器材将悬浮固体去除，常用的过滤器有砂滤器、滤布等，滤器材的选择应根据循环冷却水的特点而定。

吸附是指利用吸附剂吸附循环冷却水中的溶解性固体，常用的吸附剂有活性炭、沸石等，吸附剂的选择应考虑其吸附效果和成本等因素。

化学处理方法主要包括凝固沉淀、离子交换和化学稳定三种方式。

凝固沉淀是指通过添加沉淀剂，使溶解性固体转化为不溶性固体，从而达到去除的效果。

常用的沉淀剂有氢氧化铁、氢氧化铝等。

离子交换是指通过阳离子交换树脂或阴离子交换树脂去除循环冷却水中尤其是硬水和含有重金属离子的水中的离子杂质。

化学稳定是指通过添加缓冲剂、螯合剂等化学药剂，调节循环冷却水中的酸碱度和金属离子的浓度，从而达到稳定水质的目的。

生物学处理方法主要包括生物滤池、生物颗粒法和生物膜法等。

生物滤池是利用附着在滤料表面的微生物对有机物进行降解，常用的滤料有砂、鹅卵石等。

生物颗粒法是利用微生物聚结成颗粒形式，通过颗粒内外的氧气和营养物质的传递，降解有机物。

生物膜法是在滤料表面附生微生物形成一层生物膜，通过生物膜内外的氧气和有机物质的传递，将有机物质降解成无机物质。

综上所述，循环冷却水处理方法可以综合运用物理处理、化学处理和生物处理三种方式，根据循环冷却水的特点和需求选择合适的处理方法，以达到去除杂质、保持水质稳定的效果。

同时，还需要定期对循环冷却水进行监测和维护，保证水质符合要求。

循环冷却水处理设计技术规范8．9．1 一般要求。

1 为了控制循环冷却水系统内由水质引起的结垢、污垢、菌藻和腐蚀，保证制冷机组的换热效率和使用年限，应对循环冷却水进行水质处理。

2 循环冷却水水质应满足被冷却设备的水质要求。

3 循环冷却水的浓缩倍数不宜小于2．5，对补充水水质属严重腐蚀性时，浓缩倍数可取高些，但不宜大于4。

4 循环冷却水处理方法有化学药剂法和物理水处理法两种，应结合水质条件、循环水量大小和浓缩倍数等因素，合理选择处理方法及设备。

8．9．2 化学药剂法。

1 化学药剂法是循环冷却水进行阻垢、缓蚀、杀菌、灭藻的有效方法，处理效果稳定。

2 药剂品种配方应通过动态模拟方式确定，亦可根据水质和工况条件相似的系统运行经验确定，选择药剂类型时，要注意其缓蚀、阻垢、灭菌、防藻的协同效应。

3 缓蚀、阻垢剂投加量可按下式计算：)1(10001-⋅=N g Q G r （8.9.2－1）式中 G r ——系统运行时的加药量(kg ／h)；Q l ——蒸发水量(m 3／h)；N ——浓缩倍数；g ——单位循环冷却水的加药量(mg ／L)。

4 杀菌灭藻剂投加量可按下式计算：1000/c c g Q G ⋅= (8．9．2－2）式中 G c ——加氯量(kgh)；Q ——循环冷却水量(m 3／h)；g c ——单位循环冷却水的加氯量，宜采用2～4mg ／L 。

5 药剂投加方式。

1) 小型循环冷却水系统，可由专业水处理公司承包，配制好液体药剂，定期直接投加、检测；2） 大、中型循环冷却水系统，宜设置带搅拌配制槽和计量泵的自动投药装置，药剂可在集水池出水口处投加；也可在水泵吸水管段适当位置投加，计量泵应与循环水泵控制进行联锁；3） 加氯处理宜采用定期投加，每天宜1-3次，余氯量宜控制在0．5～1.0mg ／L ，每次加氯时间宜采用3～4h ；4） 当用加氯方法不能达到处理效果时，宜采用非氧化型杀菌剂配合使用，每月宜投加1-2次，每次加药量可按下式计算： 1000/g V G n ⋅= (8．9．2-3）式子 G n ——加药量（kg ）；V ——系统容积(m 3)。

循环冷却水处理
循环冷却水处理是指对循环冷却水进行处理，以保持其良好的冷却性能和防止腐蚀、污垢、微生物生长等问题。

以下是常见的循环冷却水处理方法：
1. 氧化剂投放：氧化剂如次氯酸钠可以有效杀死水中的微生物，预防生物污染。

投放量应根据水质情况和使用环境来确定。

2. 添加缓冲剂：缓冲剂如磷酸盐可以调节水的pH值，减少腐蚀。

通过控制pH值，可以使金属表面形成一层保护性膜，阻止腐蚀的发生。

3. 阻垢剂使用：阻垢剂可以防止循环冷却水中的污垢、沉积物的形成。

它可以包裹住微小的污垢颗粒，防止其沉积在管道和设备表面。

4. 定期清洗和维护：定期对循环冷却水系统进行清洗和维护，包括清除堵塞、清洗过滤器、换水等操作，以保证系统的正常运行。

5. 膜处理技术：采用逆渗透、纳滤等膜处理技术，可以有效去除水中的硬度离子、有机物质和微生物，提高水的质量。

需要根据具体的循环冷却水质量和使用环境来选择合适的处理方法，并进行定期监测和调整，以确保循环冷却水的质量和稳定性。

电厂循环冷却水处理措施水是自然界一切生命赖以生存的物质，又是社会发展不可缺少的重要资源。

本文主要阐述了电厂循环冷却水处理的相关措施并做简要分析。

标签：循环冷却水;处理;PH调节电厂循环冷却水的处理，主要是针对循环冷却水系统中出现的结垢、腐蚀和黏泥菌藻等危害进行有效的缓解和阻止。

传统的循环冷却水处理方式是靠加注液氯来实现的，存在安全隐患和易破坏生态环境的问题。

有的电厂通过采用次氯酸钠发生器制取次氯酸钠来处理冷却水，但操作较繁琐。

1.水作为循环冷却介质的特点虽然水在循环冷却水系统中扮演着不可或缺的角色，但由于水中离子与水分子偶极间的相互吸引作用，使水中正、负离子周围为水分子所包围，造成多数盐类离子溶于水，形成盐类离子的水化现象。

盐类离子的水化现象是形成污垢沉积问题的主要原因。

污垢分为两类：水垢和污泥。

水垢主要是碳酸盐和硫酸盐类，污泥包括泥渣、腐蚀产物以及微生物黏泥等。

1.1水中溶解固体浓缩因蒸发传热作用，使一部分循环冷却水被空气带走，系统中损失了一部分水。

这部分水没有带走溶解固体，溶解固体留在循环系统中，使循环水中的溶解固体浓度增加，形成水体中溶解固体浓缩现象。

循环冷却水溶解固体的浓缩会加重了水的结垢或腐蚀倾向。

1.2二氧化碳散失循环冷却水中含有钙镁的碳酸盐和重碳酸盐，水在与空气的接触过程中，两类盐与二氧化碳存在下述平衡关系：空气中CO2含量很低，只占0.03%～0.1%左右。

冷却水在冷却塔中与空气充分接触时，水中的CO2被空气吹脱而逸入空气中。

实验表明，无论水中原来所含的CO32-及HCO3-量多少，水滴在空气中降落1.5～2s后，水中CO2几乎全部散失，剩余含量只与温度有关。

循环水温达500℃以上，则无CO2存在。

由于二氧化碳的逸出，使水中的碳酸氢钙容易转化成碳酸钙沉积在水冷器上。

水在与空气接触时，还会溶解空气中的氧气，使水中的溶解氧含量总是处于饱和状态，增加水的腐蚀倾向。

1.3循环水中微生物滋生循环水中含有的盐类和其它杂质较高，溶解氧充足，常年水温在10～40℃范围内，而且阳光充足，营养物质丰富，是微生物生长、繁殖的有利环境。

第三章循环冷却水处理第一节循环冷却水处理概况一、冷却系统的类型1、直流系统早期工厂的冷却水系统采取直流系统。

冷却水从水源流经热交换器后又回流到水源处。

优点是快速有效：水源处的水温较低；灵活性：可在最小的传热面条件下冷却。

表现为腐蚀、污垢和微生物繁殖，但相对较小；系统内由水引起的问题主要取决于原水的性质。

由于水在系统内没有浓缩，一般不会发生明显的物理和化学变化，冷却水系统内水的流量和温度的变化、加上水的性质各不相同（河水、湖水常含有大量悬浮物和沉积物，且随季节变化；水中常含铁和结垢的盐类），使得系统的管理工作更加复杂。

图3-1 直流冷却水系统图3-2 封闭式循环冷却水系统2、密闭式循环冷却水系统1)定义水密闭循环，并交替冷却和加热，而不与空气接触。

在密闭系统中，冷却水携带的热量通常通过水-水换热器传给敞开式循环水系统中的循环水，热量再从水中散发到大气中去。

2)组成完全密闭的循环水系统；用于对水冷却或去除水中的热量的冷却器或热交换器。

3)密闭系统在工业上的应用（1）冷却气体管路的气体来冷却燃汽轮机或变压器冷却用的油冷却器；（2）柴油发动机和气体发动机；（3）制冷机；（4）以控制可靠的工艺过程的温度为目的：原子反应堆的辅助冷却器；炼铁高炉的炉体、风口等的冷却等。

4)密闭系统的优点（1）水温易控制；（2）水质问题的控制简单化：补充水量少；（3）补充水仅用于补偿水泵填料的泄露水量或因检修而排放的水量；（4）水的蒸发很少；（5）结垢程度较轻：一般用软化水或去离子水。

（6）腐蚀问题不严重：氧不是处于饱和状态。

3、敞开式循环冷却水系统1)定义冷却水通过热交换器后，水温提高成为热水，热水经冷却塔曝气与空气接触，由于水的蒸发散热和接触散热使水温降低，冷却后的水再循环利用。

又称为冷却塔系统。

图3-3 敞开式循环冷却水系统1-补充水（M）；2-冷却塔；3-冷水池；4-循环水泵；5-渗漏水（F）；6-冷却水；7-冷却用换热器；8-热水（R）；9-排污水（B）；10-蒸发损失（E）；11-风吹损失（D）；12-空气2)水冷却原理通过水与空气接触，由以下三个过程共同作用的结果。

循环冷却水处理技术第一节 循环冷却水系统用水来冷却工艺介质的系统称作冷却水系统。

冷却水系统通常分为直流冷却水系统和循环冷却水系统两种。

一、直流冷却水系统在直流冷却水系统中，冷却水仅仅通过换热设备一次，用过后水就被排放掉，如图1-1所示。

因此，它的用水量很大，而排出水的温升却很小，水中各种矿物质和离子含量基本保持不变。

这种冷却水系统不需要其它冷却水构筑物，因此投资少、操作简便，但是冷却水操作费用大，而且不符合当前节约使用水资源的要求。

这种系统(除了用海水的直流冷却水系统外)在国外已被淘汰，在国内一些中小型老厂仍在采用。

随着国内各项节水政策的制定，这些工厂也都在采取措施，积极进行技术改造。

①②图1-1 直流冷却水系统①：冷却水 ②：冷却水泵 ③：冷却工艺介质的热换器 ④：换热后的热水 二、循环冷却水系统循环冷却水系统又分封闭式和敞开式两种。

1．封闭式循环冷却水系统封闭式循环冷却水系统又称为密闭式循环冷却水系统。

在此系统中，冷却水用过后不是马上排放掉，而是收回再用，循环不止。

在循环过程中，冷却水不暴露于空气中，所以水量损失很少。

水中各种矿物质和离子含量一般不发生变化，而水的再冷却是在另一台换热设备中，用其它冷却介质来进行冷却的，如图1-2所示。

这种系统一般用于发电机、内燃机或有特殊要求的单台换热设备。

图1-2 封闭式循环冷却水系统①：冷却水 ②：冷却水泵 ③：冷却工艺介质的换热器 ④：热水⑤：热水泵⑥：冷却热水的冷却器⑦：冷水2．敞开式循环冷却水系统在敞开式循环冷却水系统中，冷却水用过后也不是立即排放掉，而是收回循环使用。

水的再冷却是通过冷却塔来进行的，因此，冷却水在循环过程中要与空气接触，部分水在通过冷却塔时还会不断被蒸发损失掉，因而水中各种矿物质和离子含量也不断被浓缩增加。

为了维持各种矿物质和离子含量稳定在某一个定值上，必须对系统补充一定量的冷却水，通常称作补充水；并排出一定量的浓缩水，通称排污水，其流程如图1-3所示。
