九年级物理电路图连接专题训练

人教版初中物理九年级电学部分电路图专题练习（含答案）1．连接图中，一只灯泡的实物电路。

2．根据下面的实物电路在右边的方框内画出相应的电路图。

3．根据图的实物示意图，在右边虚线框内画出对应的电路图。

4．根据如图所示的实物连接图，在虚线框内画出对应的电路图并标明元件符号。

5．根据如图1所示的电路图，用笔画线代替导线，把图2的实物连接起来。

（要求导线不能交叉）6．用笔画线代替导线，按照电路图连接实物图。

7．将图中的实物对应的电路图画在虚线右边。

8．根据如图所示的实物电路，请你在方框内画出对应的电路图。

9．如图所示为一实物电路，请在虚线方框内画出对应的电路图。

10．根据如图所示的电路图，用笔画线代替导线，连接实物电路。

（要求导线不能交叉）11．根据如图所示的实物连线图，画出对应的电路图｡（要求连线要横平竖直，尽量使电路图简洁美观）｡12．如图电路有一根导线连接错误，请你在接错的导线上打“×”，用笔画代替导线画正确的连接导线。

13．根据实物图，在虚线框内画出电路图（要求标出L1，L2，S1，S2的位置）14．根据电路图连接电路，请用笔画线代替导线将图乙连好。

15．请根据图1的实物图在如图2方框内画出对应的电路图。

16．根据图所示的电路图连接实物图。

17．根据实物图画出相应的电路图。

18．根据图中所示的实物连接图，在右边的方框中画出电路图。

19．请根据电路图（如图所示），用笔画线代替导线把实物元件连接起来。

注意：实物图导线不得交叉。

20．请你在方框内画出实物图的电路图。

21．按照图甲的电路图，用笔画线表示导线，把图乙中的实物连接起来。

22．根据如图所示的实物连线图，在虚线框中画出对应的电路图。

（要求连线横平竖直，尽量使电路图简洁美观）23．按如图所示的实物连接图，在方框内画出相应的电路图。

24．画出该实物电路严格对应的电路图。

25．根据左边的电路图，连接右边的实物图。

26．根据如图甲所示的电路图，用笔画线代替导线将图乙中的实物连接起来。

电路图连接专题训练 班级: 姓名： 一、根据实物图画出对应的电路图，并标出开关闭合后的电流方向
二、根据电路图连接实物图，连接导线不能交叉
L L S S
三、电路识别
1、电路的连接情况有三种如右上图所示：只闭合开关S1 ，电路为；只闭合开关
S2 ，电路为；同时闭合开关S1和S2 ，电路为。

〔填“通路〞、“开路〞
或“短路〞〕
2、如下图电路，如果同时闭合开关S1S3，且断开S2，那么灯L1、L2为联；
要使灯L1、L2组成串联电路，只要闭合开关.
四、电路设计
1、楼道里，利用光敏材料制成“光控开关〞，天黑时自动闭合；天亮时自动断开。

利用声敏材料制成“声控开关〞，当有人走动发出声音时，自动闭合；无人走动时，自动断开。

假设将这两个开关配合使用，就可以使楼道灯变得“智能化〞，这种“智能〞电路正确的选项是〔〕
2、一般家庭的卫生间都要安装照明灯和换气扇。

使用时，有时需要各自独立工作，有时需要它们同时工作。

在下列图所示
的电路，你认为符合上述要求的是〔〕
A B C D
3、小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来人，设计的电路图正确的选项
是。

初中物理电路图连接专题训练1、根据实物图画出对应的电路图，并标出开关闭合后的电流方向2、根据电路图连接实物图，连接导线不能交叉3 ．下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？ 你能试着把这个错误电路改正过来吗？ 试在方框中画出改正后的电路图，并指出这个电路的连接方式：4.根据以下要求，完成下图中的实物连接图。

要求：使L 1和L 2并联，并且让S 1控制L 1，让S 2控制L 2，S 3接在干路上。

并在右边画出它的电路图。

5.某传达室需要在前后门都装上开关。

前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。

请按需要设计电路图。

并把实物连接成电路。

红灯绿灯前门后门S 1S 2S 3第14题6．请根据下图所示的电路，用笔画线作导线，将图中的实物连接起来使之完整。

VL 1L27、根据下面的实物连接图，在右面的框中画出对应的电路图。

8、如图3所示的电路中，开关S闭合后，小灯泡L1、L2均正常发光，则下列说法正确的是（）A．L1和L2串联在电路中B．L1和L2并联在电路中C．甲、乙都是电压表D．甲是电压表，乙是电流表9、在如图所示的电路中，欲使闭合开关后，两只灯泡能同时发光，应在图中甲、乙两处连入的元件是 ( )A．甲是电流表，乙是电池组 B．甲是电池组，乙是电流表C．甲是电压表，乙是电池组 D．甲是电压表，乙是电流表10、在图2-6的家庭电路中A、B两处装上最合适的元件（用符号表示）.11、请按用电常识及安全用电原则把图中电灯和三脚插座接入电路中.第1题第2题12、请在图中用导线连接一个三孔插座和一盏带开关的电灯的照明电路．13、请同学们将图连成符合安全用电原则的照明电路。

火线零线地线第3题第4题14、科研人员制成“光控开关”（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）．请将图1中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座．15、在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断②开关接通时两插座都能提供220V电压．第5题第7题16、如图甲所示是小明常用的一个插线板，他在使用中发现，插线板的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压．根据上述现象，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。

九年级上册物理《画电路图、连接电路》专题训练一、思路与方法:1．根据实物图画电路图的一般方法(1)识别实物图，确定有几条路径。

(2)按照一定的顺序画电路图，一般从电源的正极开始按电流经过的路径顺序逐个将电路元件用相应的电路符号画到草稿纸上，最后接到电源的负极，也可以从电源的负极开始，以相反的次序连接，最后回到正极。

(3)最后将草图整理，注意电路图最好是长方形，横平竖直，符号规范，元件不要画在拐角处。

2．根据电路图连接实物图的一般方法(1)按照电路图把元件一一的放在对应的位置。

(2)把所有的开关都断开。

(3)按照一定的顺序连接各电路元件，一般从电源的正极开始，按照电流经过路径顺序逐个连接，最后接到电源的负极，也可以从电源的负极开始，以相反的次序连接，最后回到正极，注意一般导线不要交叉。

二、经典题型:类型一:根据实物图画电路图1、下列电路图中，与实物电路对应的是( )2、下列电路图中，与实物电路对应的是( )3、根据实物图，画出相应的电路图。

4、根据实物图，画出相应的电路图。

4、根据实物图，画出相应的电路图。

5、根据实物图，画出相应的电路图。

类型二:根据电路图连接实物图6、根据电路图，连接相应的实物图。

8、某保密室有三道门，关上一道门相当于闭合一个开关。

只要有一道门没有关上红色和绿色的指示灯都会发光。

当三道门都关上时，红灯会熄灭，只有绿灯会发光。

请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在图中用笔画线将实物连接成符合要求的电路。

（要求：连线不能交叉，线头接在接线柱上。

)9、根据甲中的电路图，连接乙中的实物图。

10、按照电路图，连接实物图。

10、依据甲图，将乙图中的实物图补充完整。

(电表都选小量程)11、根据电路图，连接实物图。

参考答案:类型一:根据实物图画电路图1、B2、A3、如图所示:4、如图所示:5、如图所示:6、如图所示:类型二:根据电路图连接实物图7、如图所示:8、如图所示:9、如图所示:10、如图所示:11、如图所示12、如图所示:。

一、有关电流表的电路连接专题
1、根据右边的实物连接图，在左边的虚线框内画出对应的电路图。

2、根据右边的实物连接图，在左边的虚线框内画出对应的电路图。

3、根据右边的实物连接图，在左边的虚线框内画出对应的电路图。

4、根据左边的电路图，连接好右边的实物图。

（导线不允许交叉）
5、为探究并联电路中电流的特点（或规律），小明同学设计了如下图左边所示的电路（干路中的电流约为1.2A,支路中的电流约为0.5A）。

请你帮他把下图右边的实物用笔画线代替导线连接起来。

L1
L1
L1
6、画出电路图，并将右边的实物连接好。

要求：L1和L2并联，电流表A1
测通过L2的电流，电流表A2测量通过L1的电流。

（已知A1的示数约为0.8A，A2的示数约为0.9A）
7、画出电路图，并将右边的实物连接好。

要求：L1和L2并联，电流表A1
测通过L1的电流，电流表A2测量通过L2的电流。

8、对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.。

电路图连接专项训练
一、请按电路图将实物图连接完成
1、基本的电路图连接实物图
2、含有电流表的电路图连接实物图
L 2
L 1 3、含有电压表的电路图连接实物图
L 2
L 1
L 2
L 1
L 2
L 1
二、 请按实物图画出电路图 1、基本的实物图画出电路图
2、根据实物图画对应的电路图（含有电流表）
3
三、根据要求连接电路图或实物图
1、用线条代替导线，将右图中的电器元件连成电路。

要求： (1)开关K1只控制电灯L1，开关K2只控制电灯L2； (2)共用一个电池组
2、将下图甲中电路元件连成并联电路，要求S 1控制L 1， S 2控制L 2，S 控制L 1和L 2，先连接实物图，再画电路图。

3、将下图乙，要求L l 、L 2并联，S 1控制L 1，S 2控制L 2，S 3在干路，连线不要交叉，请将图中元件连成电路．
图甲 图乙
4、根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图。

（导线不能交叉）要求： （1）只闭合S 1时，红灯发光，绿灯不发光； （2）S 1、S 2都闭合时，两灯都发光； （3）只闭合S 2时，两灯均不发光。

5、如图所示，现有一个电池组、两个开关和两盏电灯，请你连接好下面的实物电路图，使S 1闭合时L 1亮，S 2闭合时L 2亮。

在右边画出电路图。

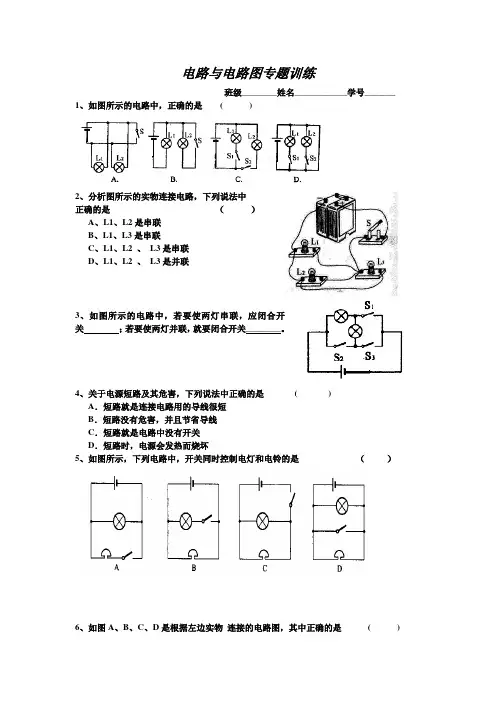

电路与电路图专题训练班级________姓名____________学号_______ 1、如图所示的电路中，正确的是( )2、分析图所示的实物连接电路，下列说法中正确的是（）A、L1、L2是串联B、L1、L3是串联C、L1、L2 、L3是串联D、L1、L2 、L3是并联3、如图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要闭合开关________。

4、关于电源短路及其危害，下列说法中正确的是( )A．短路就是连接电路用的导线很短B．短路没有危害，并且节省导线C．短路就是电路中没有开关D．短路时，电源会发热而烧坏5、如图所示，下列电路中，开关同时控制电灯和电铃的是（）6、如图A、B、C、D是根据左边实物连接的电路图，其中正确的是( )7、甲乙两个办公室为了互相传呼方便，在两个办公室里各装了一个电铃，要使两办公室的任何一方按电键都只能使对方的电铃发声，正确的电路图应是是图中11中的：( )8、如图(7)所示电路，以下说法正确的是( )A．只接通S1灯亮，电铃响B．只接通S2灯亮，电铃响C．只断开S3灯亮，电铃响D．只断开S1灯亮，电铃响9、如图所示，若要A灯亮，B灯不亮，应将开关闭合，若要B灯亮A灯不亮，应将开关闭合，若S2、S3闭合，S1断开，则A灯，B.灯．10、如图所示，要使灯L1和L2串联，应该闭合开关，断开开关；如果要使灯L1与L2并联，则应该闭合开关，断开开关，如果三只开关全闭合，电路发生。

11、如图所示，要使灯A和B并联，则必须接通开关( )A．Sl和S2B．S2和S3C．Sl和S3D．S212、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是。

13、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。

14、某同学连好上题中所述电路后发现：将关断开时，两灯均发光，当开关闭合时，一盏灯发光，另一盏灯却熄灭了，试画出该同学所连接电路的电路图，他所连电路和错误是_________________。

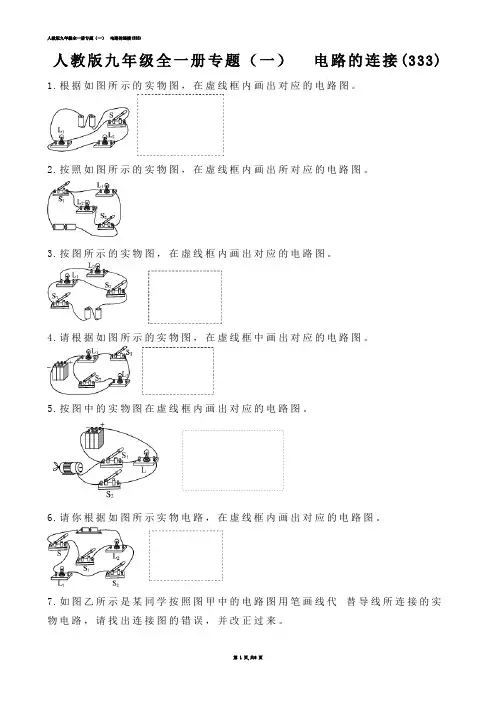

人教版九年级全一册专题（一）电路的连接(333) 1.根据如图所示的实物图，在虚线框内画出对应的电路图。

2.按照如图所示的实物图，在虚线框内画出所对应的电路图。

3.按图所示的实物图，在虚线框内画出对应的电路图。

4.请根据如图所示的实物图，在虚线框中画出对应的电路图。

5.按图中的实物图在虚线框内画出对应的电路图。

6.请你根据如图所示实物电路，在虚线框内画出对应的电路图。

7.如图乙所示是某同学按照图甲中的电路图用笔画线代替导线所连接的实物电路，请找出连接图的错误，并改正过来。

8.如图乙所示是小明根据电路图甲连接的实物图，实物图中连接有误，请在接错的导线上画“×”，并改接接错的一根导线，将电路连接正确。

9.如图所示的实物连接图中，要求两灯并联，但小东同学连接出错了，请在错误导线上打“×”，并在原图上加以改正。

(仅能改动一根导线)10.如图所示的电路连接完成后，会发生电源短路。

如果将此电路改成并联电路，请在不需要的导线上打“×”，并增加一根合适的导线。

11.根据如图甲所示电路图，用笔画线代替导线将实物图乙连接完整。

12.根据如图甲所示的电路图,将如图乙所示的实物图连接起来。

13.按照如图甲所示的电路图，将图乙所示实物连接起来，连线不能交叉。

14.如图所示，根据电路图连接实物图。

15.完成如图所示电路，要求两灯并联，S1控制灯泡L1，S2在干路上控制整个电路。

16.如图所示，用笔画线代替导线完成电路连接，要求：L1、L2并联，开关S处在干路中控制整个电路。

参考答案1.【答案】:如图所示2.【答案】:如图所示【解析】:题图所示的电路中，电流的路径为：电流从电源正极出发，经过开关S1后，分成两路，一路经过灯泡L1，另一路经过灯泡L2和开关S2，两路汇合后，回到电源负极。

3.【答案】:如图所示4.【答案】:如图所示5.【答案】:如图所示6.【答案】:如图所示7.【答案】:如图所示8.【答案】:如图所示(此题答案不唯一)9.【答案】:如图所示10.【答案】:如图所示(此题答案不唯一)11.【答案】:如图所示【解析】:二极管长脚为正接线柱，短脚为负接线柱；电路图中，二极管与小灯泡串联，电流从二极管正接线柱流入，开关控制整个电路。

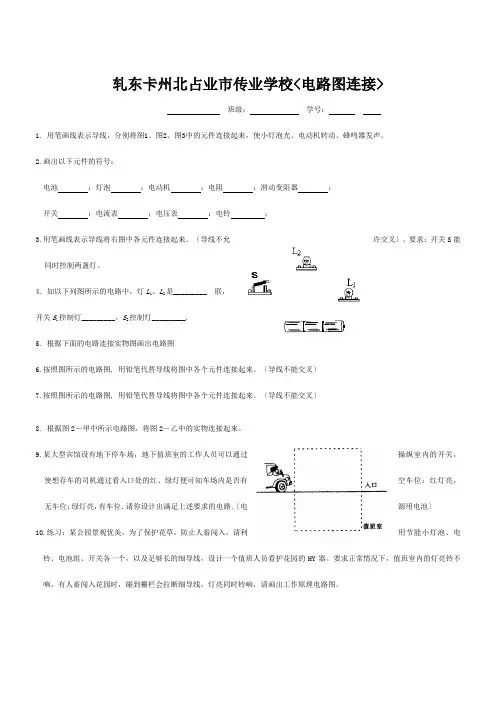

轧东卡州北占业市传业学校<电路图连接>
班级：学号：
1. 用笔画线表示导线，分别将图1、图2、图3中的元件连接起来，使小灯泡光、电动机转动、蜂鸣器发声。

2.画出以下元件的符号：
电池；灯泡；电动机；电阻；滑动变阻器；
开关；电流表；电压表；电铃；
3.用笔画线表示导线将右图中各元件连接起来。

〔导线不允许交叉〕。

要求：开关S能
同时控制两盏灯。

4. 如以下列图所示的电路中，灯L1、L2是_________ 联，
开关S1控制灯_________，S2控制灯_________.
5. 根据下面的电路连接实物图画出电路图
6.按照图所示的电路图, 用铅笔代替导线将图中各个元件连接起来。

〔导线不能交叉〕
7.按照图所示的电路图, 用铅笔代替导线将图中各个元件连接起来。

〔导线不能交叉〕
8. 根据图2－甲中所示电路图，将图2－乙中的实物连接起来。

9.某大型宾馆设有地下停车场，地下值班室的工作人员可以通过操纵室内的开关，
使想存车的司机通过看入口处的红、绿灯便可知车场内是否有空车位：红灯亮，无车位；绿灯亮，有车位．请你设计出满足上述要求的电路．〔电源用电池〕
10.练习：某公园景观优美，为了保护花草，防止人畜闯入，请利用节能小灯泡、电铃、电池组、开关各一个，以及足够长的细导线，设计一个值班人员看护花园的HY器。

要求正常情况下，值班室内的灯亮铃不响，有人畜闯入花园时，碰到栅栏会拉断细导线，灯亮同时铃响，请画出工作原理电路图。

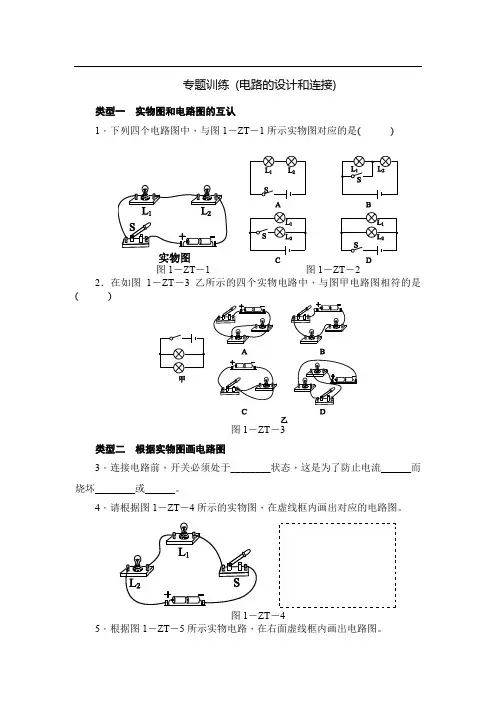

专题训练(电路的设计和连接)类型一实物图和电路图的互认1．下列四个电路图中，与图1－ZT－1所示实物图对应的是()－1 1－ZT－2 2．在如图1－ZT－3乙所示的四个实物电路中，与图甲电路图相符的是()图1－ZT－3类型二根据实物图画电路图3．连接电路前，开关必须处于________状态，这是为了防止电流______而烧坏________或______。

4．请根据图1－ZT－4所示的实物图，在虚线框内画出对应的电路图。

图1－ZT－45．根据图1－ZT－5所示实物电路，在右面虚线框内画出电路图。

图1－ZT－56．根据图1－ZT－6所示的实物图画出对应的电路图。

图1－ZT－6，在虚线框中画出对应的电路图。

图1－ZT－7类型三根据电路图连接实物图8．根据图1－ZT－8中的电路图将对应的实物连接起来。

图1－ZT－89．根据图1－ZT－9中的电路图将对应的实物连接起来。

图1－ZT－910．根据图1－ZT－10所示的电路图连接实物图。

1－ZT－1011．根据图1－ZT－11甲所示电路图，将实物元件一一对应地连接起来(导线不要交叉)。

图1－ZT－11类型四设计电路图12．如图1－ZT－12所示的电路：图1－ZT－12(1)若要使灯L1与L2并联，开关S只控制灯L1，则线头M应接在________点上。

(2)若要使灯L1与L2并联，开关S同时控制灯L1与L2，则线头M应接在________点或________点上。

13．把图1－ZT－13中所给器材，连接成灯泡L1、L2并联的电路，要求开关S同时控制L1、L2两个灯泡。

图1－ZT－1314．请将图1－ZT－14中的元件连成电路。

要求：L1、L2并联，S1控制L1，S2控制L2，S3在干路上，连线不要交叉。

图1－ZT－1415．实验室有两盏电灯、一个电铃，它们分别接在同一个电池组上，恰好正常工作，另有开关两只，导线若干。

请设计电路图，要求：只闭合开关S1，灯与电铃均无电流；只闭合开关S2，电铃响，灯一盏也不亮；同时闭合开关S1和S2，电铃响，两灯均正常发光。

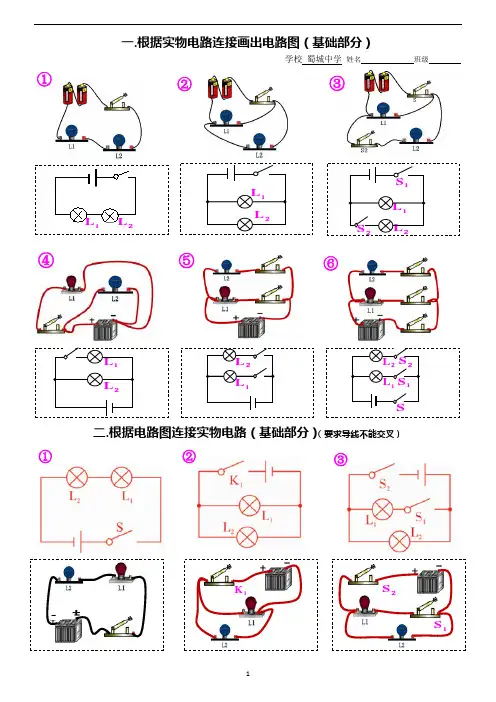

一.根据实物电路连接画出电路图（基础部分）学校 蜀城中学 姓名 班级 二.根据电路图连接实物电路（基础部分）（要求导线不能交叉）①⑤②③④⑥①②③1S 1K 2S 1L 2L 1L 2L 1L 2L 1S 2S 1L 2L 1S 2S 1L 2L S+-1L 2L-+三.根据实物电路连接画出电路图（提高部分）⑤④⑥3S 1S 2S ①②③⑤④⑥3S 2L 1S 2S 1L 1S 2S 1L 2L 3S S2S 1S 2L 1L 3L S2L 1L 1L 2S 1S S2L 2S 1S 2L 1L四.根据电路图连接实物电路（提高部分）（要求导线不能交叉）五.根据电路图连接实物电路（基础部分）1.试指出下面电路有什么错误，并改正。

方法1 方法22. 电路要求：①灯泡L 1和L 2并联，开关S 1同时控制两灯，开关S 2只控制灯泡L 2。

检查错误并改错。

（红笔改） ②灯泡L 1和L 2并联，开关S 2同时控制两灯，开关S 1只控制灯泡L 2。

检查错误并改错。

1S 1S 1S 2S 2S +1L ①②③⑤④⑥①②-1S S +L 1L -1S S +L 1L -X六.根据电路图要求连接实物电路（培优部分）1.要求：L1和L2并联，开关S1只控制灯L1，S2只控制灯泡L23.要求：L1和L2并联，开关S1只控制灯L1，S2只控制灯泡L25.要求：L1、L2和L3并联，开关S1只控制三个灯，S2只控制灯泡L3，并画出电路图2.要求：L1和L2并联，开关S1同时控制两灯，S2只控制灯泡L24.要求：L1和L2并联，开关S1同时控制两灯，S2只控制灯泡L26.要求：L1、L2和L3并联，开关S1只控制L1和L2，S2只控制灯泡L3，并画出电路图七.根据电路图将实物电路连接补充完整（培优部分）1.要求L l、L2并联，S12.要求L l、L2并联，S1控制L1和L2，S2只控制L2，连线不要交叉，请将所缺的导线补上1S2S1S2S1S2S1S2S1S2S3S1S2S3L2L1L1S2S1S3L2L1L2S1S2S。

1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.
2.根据实物连线图(图5至图10所示)画出对应的电路图
5、根据电路连接画出电路图
L
1
和L2L2。

8、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1，2只控制灯泡2。

S
1
2
L
1
2
S
L
1
L
2
S S
L
1
L
2
S
1
S
2
L1
L2
S1
S
S2
3、 根据图(a)的电路图，在图(b)中画出对应的实物连接图．
6、根据如图所示的实物图，画出电路图．
三:日常生活中电路应用设计
(1)
请你设计一电路:一个开关能同时控制两盏灯(两种方法)
2
L 1，让S 2控制
3、某传达室需要在前后门都装上开关。

前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。

请按需要设计电路图。

并把实物连接成电路。

4. 按图4所示的电路，在右画线框内出相应的电路图．
S 1
S 2
S 3
红灯
绿灯前门
后门。

初三物理练习（电路图与实物图）姓名：一、识别串并联电路，认识开关的作用1、如图所示的电路中，当开关闭合，断开时，L1、L2两灯串联；当开关闭合，断开时，L1、L2两灯并联；同时闭合开关是绝对不允许的.第1题第2题第3题第4题2、如图所示的电路，下列分析正确的是: （）A．S1断开，S2、S3闭合，L2发光，L1不发光B．S3断开，S1、S2闭合,L1发光，L2不发光C．S3、S1、闭合，S2断开，L1、L2并联D．S1闭合，S2、S3断开，L1、L2串联3、如图所示电路中，开关S1、S2和S3原来都是断开的。

要使灯L1、L2组成并联电路，应闭合的开关是;若要使灯L1、L2组成串联电路，应闭合的开关是；当同时闭合开关S1、S2、S3时，电路会发生现象。

4、在图示的电路,只闭合S2时，L1和L2___________连接；闭合S1、S3，断开S2时，L1和L2_________连接；同时闭合S1、S2、S3，将会发生_________现象。

5、如图所示的电路中，当S1、S2都闭合时，则（）A．L1、L2串联 B。

L1、L2并联C. 灯L1被短路D. 灯L2被短路二、根据电路图连接实物图，要求导线不能交叉。

第5题三、根据实物图将对应的电路图画在该实物图的下方.四、电路改错、设计电路1、电流表测L2电流,请在下面左图中错误之处打上“×”，加以改正,并在右边空白处画出正确的电路图。

2、L1和L2并联，请在下面右图中错误之处打上“×”，加以改正，并在右边空白处画出正确的电路图。

3、用笔画线表示导线，将图中的实物连接成电路,要求:灯泡L1与L2并联;用电流表测L1中的电流.4。

完成如图所示的实物图.要求:①开关S1断开时，电铃不响、电动机不转②只闭合开关S1时，电铃不响、电动机转动；③开关S1、S2都闭合时，电铃响、电动机转动。

5如图所示，在电路的“”处画出一个灯泡及两只电流表，并标出电流表的“﹢”、“﹣"接线柱。
