九年级物理 电路图实物图互画

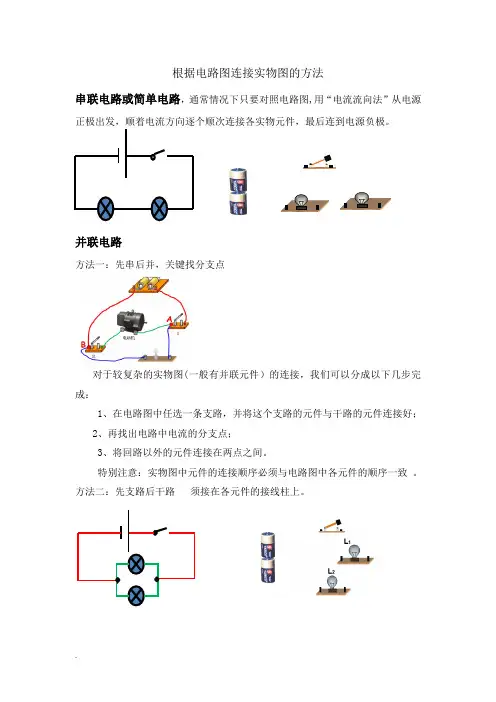

根据电路图连接实物图的方法串联电路或简单电路，通常情况下只要对照电路图,用“电流流向法”从电源正极出发，顺着电流方向逐个顺次连接各实物元件，最后连到电源负极。

并联电路方法一：先串后并，关键找分支点对于较复杂的实物图(一般有并联元件）的连接，我们可以分成以下几步完成：1、在电路图中任选一条支路，并将这个支路的元件与干路的元件连接好；2、再找出电路中电流的分支点；3、将回路以外的元件连接在两点之间。

特别注意：实物图中元件的连接顺序必须与电路图中各元件的顺序一致。

方法二：先支路后干路须接在各元件的接线柱上。

以上连接实物图的方法，我们可以用一句话来概括：先找路、后连图、再补漏。

连接实物图时，导线不要交叉，导线的端点必须接在各元件的接线柱上。

1.请你根据甲电路图连接乙实物图．2.完成下列作图（1）请将如图1实物图对应的电路图画在图2的虚线框内（2）请按图3的电路图正确连接图4的实物图（电表都选用小量程）3.根据图甲的实物图，在图乙中画出它的电路图，并标出电压表的正、负号接线柱．4.按照如图所示的实物电路，画出对应的电路图．5.根据图1所示的实际电路，在图2的虚线框内画出电路图．6.按实物图在虚线框内画出对应的电路图7.根据电路图1连接实物图2电路：8.根据实物图，画出相应的电路图．9.按照实物图1在图2中作出电路图．10.在右边将实物图画电路图11.（1）根据图1实物图在线框中画出对应的电路图．（2）请你根据图2电路图连接实物图．12.请根据左边的实物图在右边的虚线框中画出相应的电路图13. 根据实物连接图1画出相应电路图2．14.某电路中有一个封闭的电路盒（如图所示），面板上有A、B、C三个接线柱及灯泡、电铃各一个．为了探究盒内电路结构，小明做了多次实验，实验结果记录如表．根据实验情况，请你在虚线框内画出电路盒内的图．总结一、根据电路图连接实物图的方法：简单电路或串联电路：对照电路图,用“电流流向法”从电源正极出发，顺着电流方向逐个顺次连接各实物元件，最后连到电源负极。

根据电路图连接实物图的方法串联电路或简单电路，通常情况下只要对照电路图,用“电流流向法”从电源正极出发，顺着电流方向逐个顺次连接各实物元件，最后连到电源负极。

并联电路方法一：先串后并，关键找分支点对于较复杂的实物图(一般有并联元件）的连接，我们可以分成以下几步完成：1、在电路图中任选一条支路，并将这个支路的元件与干路的元件连接好；2、再找出电路中电流的分支点；3、将回路以外的元件连接在两点之间。

特别注意：实物图中元件的连接顺序必须与电路图中各元件的顺序一致。

方法二：先支路后干路须接在各元件的接线柱上。

以上连接实物图的方法，我们可以用一句话来概括：先找路、后连图、再补漏。

连接实物图时，导线不要交叉，导线的端点必须接在各元件的接线柱上。

1.请你根据甲电路图连接乙实物图．2.完成下列作图（1）请将如图1实物图对应的电路图画在图2的虚线框内（2）请按图3的电路图正确连接图4的实物图（电表都选用小量程）3.根据图甲的实物图，在图乙中画出它的电路图，并标出电压表的正、负号接线柱．4.按照如图所示的实物电路，画出对应的电路图．5.根据图1所示的实际电路，在图2的虚线框内画出电路图．6.按实物图在虚线框内画出对应的电路图7.根据电路图1连接实物图2电路：8.根据实物图，画出相应的电路图．9.按照实物图1在图2中作出电路图．10.在右边将实物图画电路图11.（1）根据图1实物图在线框中画出对应的电路图．（2）请你根据图2电路图连接实物图．12.请根据左边的实物图在右边的虚线框中画出相应的电路图13. 根据实物连接图1画出相应电路图2．14.某电路中有一个封闭的电路盒（如图所示），面板上有A、B、C三个接线柱及灯泡、电铃各一个．为了探究盒内电路结构，小明做了多次实验，实验结果记录如表．根据实验情况，请你在虚线框内画出电路盒内的图．总结一、根据电路图连接实物图的方法：简单电路或串联电路：对照电路图,用“电流流向法”从电源正极出发，顺着电流方向逐个顺次连接各实物元件，最后连到电源负极。

电路图与实物图互画练习题电流与电路解决三类问题1、按电路图连接实物图2、根据实物图画电路图3、按要求连接实物图或画电路图一、电路图与实物图互画2二、根据实物图画出电路图34三、按照要求连接电路1、根据图所示，要求L 、L 并联，S 1控制L 1, s 2控制L 2 , S 在干路，连线不要交叉，请将图中元件连成电路2、将下图中的电路元件按电路图连接成实物图 (要求导线不交叉)3、根据图11—18所示，要求L 、L 并联，S 1控制L 1，S 2控制L 2，S 在干路，连线不要交叉，请将图中元件连成电路(1、2、3、4、5、6、L1L2S2S1123456+++56二、根据左边的电路图将右图中的实物连接起来 1、2、3、4、按要求连接实物图或画电路图如图1，滑动变阻器的滑片向左滑动时，灯泡变亮，并在中边画出对应的电路图。

L2 LS 1LLS 2 S1 LLS1L 1S 1L 2S 2S 2L 2L 1S 172、3、按左边的电路图连接图3的实物图。

4、将图4画成电路图，如在图中只改动一根导线使电流表能直接测出两只小灯泡中的总电流，画出这根导线， 并把改过后的电路图画出来。

5、在图5上用笔画线表示导线把各电路元件按要求连接起来，要求：L 1、L 2并联；用开关控制整个电路；电流表测L 1的电流；用滑动变阻器改变通过L 2的电流大小且滑片向左移动时灯L 2变亮。

根据你的连接在右边方框内再画出相对应的电路图。

6、将图1中的实物图画成电路图。

ASLL 改过后的电路图LLL 2S 2S 1+_ S 1L 2S 28按要求连接实物图或画电路图1、 2、3.根据以下要求，完成下图中的实物连接图。

要求：使L 1和L 2并联，并且让S 1控制L 1，让S 2控制L 2，S 3接在干路上。

并在右边画出它的电路图。

4.某传达室需要在前后门都装上开关。

前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。

实物图与电路图一、根据要求用笔画线代替导线，将各题中的实物连接起来。

1、图1中灯泡L1和L2串联，开关控制两灯的通、断电。

2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断电。

3、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。

图3L1 L2S1S2L1 L2图2L1 L2图1L 1 L 2S 1 图 8 4、图4、图5中灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。

5、图6中三个灯泡并联，S 是总开关，S 1只控制灯泡L 1， S 2只控制灯泡L 2。

6、图7、图8、图9、图10、图11、图12、图13中两灯并联，S 是总开关，S 1只控制灯泡L 1，请将所缺的导线补上。

图 10 S 1 S L 1 L 2 S 1 S 1 S L 1 L 2 图 7 S 2S S 1 L 1 L 2 图 9 L 1L 2L 3 S 1S S 2图 6图 11L 2 S 1 S L 1SS 1 L 1L 2 图 12 L 1 L 2S 图 5S 2L 1 L 2S 1图 4S7、在图13中只接通开关S时，两灯都亮，同时接通S和S1时L1亮，L2不亮。

8、灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

9、图15中在A、B两房间都能控制灯泡的通、断电。

10、图16中两灯泡并联，开关S是总开关，电流表测通过L1和L2的总电流图13L1L2S1SL1SS2L2S1图14L1 L2S图15BA11、图17、图18中两灯泡并联，开关S 是总开关，电流表只测通过L 1的电流。

12、图19、图20中两灯泡并联，开关S 是总开关，电流表A 1只测通过L 1的电流，A 2只测通过L 2的电流。

13、图21、图22中两灯泡并联，开关S 是总开关，电流表只测通过L 1的电流。

L 1L 2S 图 18 图 19L 1 L 2SA 2A 1 L 1 L 2 S A 2 A 1 图 20L 1L 2SL 1 L 2 S图 21 图 22 L 1 L 2 S 图 1714、图23、图24中两灯泡串联，电压表V 1只测L 1两端的电压，图23中V 2只测L 2两端的电压；图24中V 2测L 1、L 2两端的总电压。

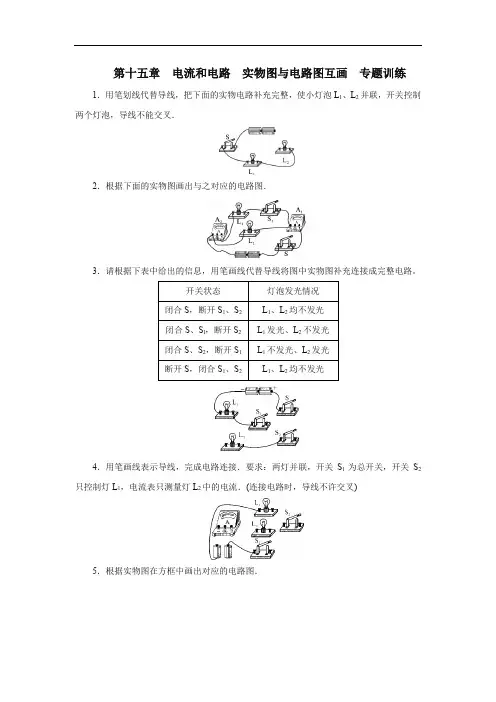

第十五章电流和电路实物图与电路图互画专题训练1．用笔划线代替导线，把下面的实物电路补充完整，使小灯泡L1、L2并联，开关控制两个灯泡，导线不能交叉．2．根据下面的实物图画出与之对应的电路图．3．请根据下表中给出的信息，用笔画线代替导线将图中实物图补充连接成完整电路。

4．用笔画线表示导线，完成电路连接．要求：两灯并联，开关S1为总开关，开关S2只控制灯L1，电流表只测量灯L2中的电流．(连接电路时，导线不许交叉)5．根据实物图在方框中画出对应的电路图．6．利用如图所示的器材，按下列要求补充完成实物连线图．①S1闭合、S2断开，灯L1亮，L2熄灭；②S1和S2同时闭合，灯L1、L2都亮．7．用笔画线代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．8．在虚线方框中画出如图实物图对应的电路图．9．根据如图所示的电路图，用笔画线表示导线，将元件连接起来．10．根据如图所示的实物连线图，画出对应的电路图．(要求连线要横平竖直，尽量使电路图简洁美观)11．(1)画出如图所示的实物电路的电路图．(2)学习完简单电路后，小明想为他爸爸办公室设计一个小偷夜里进入室内自动报警的电路，要求：在房门处安装一个门控开关和光控开关，当小偷在夜间撬开房门时，自动报警；白天在光控开关作用下，门打开不报警．请用两个开关分别表示光控开关和门控开关，一个电铃和一个电源，帮小明设计出这个电路，画出电路图．12．请根据图中所示的实物图，画出对应的电路图．13.请在图中用笔画线代替导线连接电路。

要求：两灯并联，开关S同时控制两盏灯泡。

14．(2019·常州)常州汪芷瑶同学的专利《双手驾驶提醒装置》,可在汽车驾驶员双手脱离方向盘时发出警报,方向盘包裹气囊并通过导气管连接压力开关S1,压力开关S2置于坐垫内.压力开关受到压力时闭合,不受压力时断开.驾驶员坐在座椅上,当手握方向盘正常驾驶时灯亮、电铃不响;当双手脱离方向盘时,灯亮、电铃响请以笔画线完成电路连接15．如图所示，请在虚线框内画出实物图对应的电路图。

串联和并联专题一：电路图和实物图互画）一．根据电路图连接实物图1.根据图甲所示的电路图，以笔画线代替导线连接图乙的实物图．2.根据图甲所示的电路图，以笔画线代替导线连接图乙的实物图．3.根据电路图，用笔画线代替导线，连接好实物图．4.用笔划线代替导线根据电路图连接实物图5.根据图甲所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．6.按图甲中的电路图，用笔画线代替导线，把图乙中的实物连接起来，连线不要交叉二．根据实物图画电路图7.手电筒是生活中常用的照明工具，如图所示，是手电筒的实物图．请在虚线框内画出手电筒的电路图．8.在虚框内画出如图所示实物电路的电路图9.根据如图所示的实物连线图，画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观）10.小明连接了如图所示电路，请在方框内画出它的电路图11.请按照下面的实物电路，在方框中画出正确的电路图．12.请在虚线框内画出如图电路的电路图13.按实物图画出相应的电路图14.根据实物图在右框画出它的电路图．15.在下面（2）图指定方框内，按照（1）图所示实物连线图画出电路图参考答案一．根据电路图连接实物图1.分析：根据电路图连接实物图，可采用“电流流向法”，从电源的正极出发，按照电流的流向依次连接即可．解答：解：按电流流向法连接实物图：从电源的正极出发，依次串联开关、灯泡L2、灯泡L1，回到电源的负极；如下图所示．点评：本题考查了根据电路图连接实物图的方法，连接时一般采用电流流向法进行连接，要注意电路图和实物图的一一对应性2.分析：根据电路图连接实物图，可以根据电流流向法，从电源的正极出发，按一条支路依次串联，然后把并联的部分并联到相应的位置即可．解答：解：根据电路图连接实物图，可以根据电流流向法，从电源的正极经过开关进行分支，一支经过灯泡L1，另一支经过灯泡L2，然后共同回到电源负极．如下图所示：点评：本题考查了实物图的连接以及电路的识别，这些知识都是电学知识的基本的技能，也是中考常考的内容．3.分析：根据图甲所示电路图，分析电路结构，明确各电路元件的连接方式，然后根据各电路元件的连接方式，连接实物电路图．解答：解：由图甲所示电路图可知，灯泡与电铃并联，其中一个开关控制干路，另一个开关与电铃串联，控制电铃所在的支路；从电源正极出发，把开关、电铃、开关串联起来，回到电源负极，然后再把灯泡并联到电铃与开关串联电路的两端，实物电路图如图所示．故答案为：实物电路图如图所示．点评：本题考查了连接实物电路图，分析清楚电路结构、明确各电路元件的连接方式是正确连接实物电路图的关键．4.分析：先确定电路的连接方式，然后根据电路图连接好实物图，即从电源的正极出发，最后到电源负极．解答：解：两灯泡并联，开关S2控制灯泡L2，S1为总开关，电路图如图所示：点评：会识别串并联电路，知道开关在电路中的作用，会根据电路图连接实物图．5.分析：（1）根据电路图连接实物图，可采用“电流流向法”，从电源的正极出发，按照电流的流向，先串电路元件最多的电路，再将相应并联的部分接入电路即可．解答：采用“电流流向法”，电流从电源正极出发，依次串联开关S1、开关S2、灯泡L1串联起来，再将灯泡L2分别并联在开关S1的左侧和电源的负极即可，如下图所示：6.分析：两灯泡并联，两个开关分别控制干路和支路，根据电路图完成实物电路的连接．解答：解：先将干电池串联起来，然后从电源正极或负极开始，使S2控制整个电路，L1和L2并联，开关S1控制L2，最后回到电源负极或正极，根据要求完成实物电路的连接．如图所示：点评：会识别串并联电路，并且会根据电路图连接实物电路．二．根据实物图画电路图7.分析：手电筒中，按钮向上推，灯泡发光，向下推，灯泡熄灭，相当于一个开关，干电池做电源，灯泡作为用电器，由金属外壳和弹簧连接起来．解答：解：在手电筒中，按钮相当于开关，灯泡相当于用电器，干电池相当于电源，金属外壳和弹簧相当于导线，电路图如图：点评：牢记手电筒的电路是基本电路，并且会根据实物图画出电路图．8.分析：由实物图可知，两灯泡串联，根据电流流向法从电源的正极依次画出串联的电路元件即可，．解答：解：先画出电源，然后从电源的正极出发依次画出两灯泡、电源和开关即可；如下图所示：点评：由实物图画电路图和由电路图连接实物图，一般都是采用电流流向法，即从电源的正极开始依次串联各电路原件或画出电路符号，若是并联再把并联的部分并到相应的位置即可．9.分析：先分析各元件的连接方式，然后用导线将各元件依次连接起来，根据实物图完成电路图即可．解答：解：根据实物图可知，从正极出发分两条支路，一支路经开关S2、灯泡L2；另一支路经灯泡L1；然后两路汇合共同经过开关S1回到电源负极；如下图所示：点评：本题考查根据实物图画电路图，关键是会判断两灯泡的连接方式和开关的位置．10.分析：两灯泡并联，开关S1控制整个电路，S2控制L2，根据实物图完成电路图即可．解答：解：由图知：电流从电源的正极流出，经开关S1后分成两支：①灯L1，②开关S2和灯L2；然后再汇合到一起回到电源的负极．如图所示点评：根据实物图画电路图，首先要弄清电路的连接方式，而判别电路连接方式最常用的就是电流流向法，因此要熟练掌握．11.分析：由图可知，灯泡与电铃并联，开关S1控制整个电路，在干路上；S2控制电铃，再根据实物图画出电路图即可．解答：解：先画出电源符号，从电源的正极出发，经开关S1分支，一路经灯泡，另一路经开关S2、电铃，两支电流汇合后回到负极，如下图所示：点评：本题考查了根据实物画出电路图，一般采用电流流向法，即从电源的一极出发依次画出各电路原件．会正确识别电路的连接方式以及开关和仪表的作用，会根据实物图画出正确的电路图．12.分析：从电路图中可以看出，两只灯泡并联，开关S1控制整个电路，开关S2控制灯泡L1．解答：解：从正极开始分支，一支路经开关S2、灯泡L1；另一支路经灯泡L2，然后两路汇合共同进入开关S1，再回到负极；如下图所示点评：本题考查实物图的连接和电路图的画法，关键是明白电路中各个用电器的连接方式，会按要求设计串并联电路，会根据实物图画出正确电路图．13.分析：根据实物图画出正确的电路图，即两个灯泡并联，开关S1控制干路，S2控制L2．解答：解：如图所示点评：会根据实物图画出正确的电路图．14.分析：先分析电路的连接方式，然后根据实物图画出正确的电路图．解答：解：两个灯泡并联连接，三个开关分别控制干路和两条支路．如图所示：点评：本题考查识别电路的能力和根据实物图画电路图的能力．15.分析：电路的基本连接方法有两种：①串联电路：各电路元件之间首尾相连，电路中的电流只有一条通道；②并联电路：各用电器之间首首相连、尾尾相连，电路中的电流有多条通道．那么根据上述方法先判断出两个实物图的连接方式，然后再画出对应的电路图．解答：解：灯L1、S2首尾相连，两者是串联关系；而S3、灯L2首尾相连，两者是串联关系；而灯L1、S2与S3、灯L2是并联关系；它们并联后都与开关S1串联，相应的电路图如下：点评：会识别电路，会根据是实物图按照电流的流向准确地画出电路图，注意电流从正极流出，最后回到负极．。

标题：实物图的连接与电路图的画法2学生： 教师：黄少龙 授课时间：一、小试牛刀：1、如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关s 和安全开关S 1．当杯体放在主机上时，S 1自动闭合，此时再闭合S ，电动机才能启动，开始榨汁。

下列电路图符合上述要求的是（ ）A ．B ．C ．D ．2、小明家所在的小区安装了自动售水机。

售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明。

以下简化电路符合要求的是（）A ．B ．C ．D ．3、如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过干路和L 2的电流分别为（ ） A ．0.44A 2.2A B ．2.2A 1.76A C ．0.76A 0.44A D ．0.44A 1.76A4、如图所示，电流表A1所接量程是0-0.6A ，其示数是0.3A ，电流表A2所接的量程是0-3A ，指针位置与电流表A1相同，则流过L1和L2的电流分别为（ ） A ．1.2A 0.3A B ．1.2A 1.5A C ．0.3A 1.5A D ．0.3A 1.8A5、、如图（甲）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（乙）所示，则电阻R 1和R 2两端的电压分别为（ ） A ．7.5V 1.5V B ．6V 1.5V C ．1.5V 7.5V D ．1.5V 6V6、在右图所示电路中，开关闭合后电压表测量的是（）A．L1两端的电压B．L1和L2两端的电压C．L3和电源两端电压D．电源两端电压7、如图所示，由电路图连接实物图；8、如图所示，由实物图画出电路图；二、温故而知新： 第十三章 内能1、物质是由 分子 、 原子 构成。

2、不同的物质在互相接触时彼此进入对方的现象，叫做 扩散现象 。

3、扩散现象可以在 固 体之间、 液 体之间、 气 体之间发生。

专题：根据电路图连接实物图（一）方法指导：根据电流路径连接1．按图甲所示的电路图连接图乙的实物图。

解：由电路图甲知，两灯串联，开关控制整个电路。

先连接电源，从电源正极开始，依次连接L1、S、L2，最后回到电源负极，如图所示：2．根据如图甲所示的电路图，用笔画线代替导线，将图乙中元件连接完整。

解：由实物图知，灯泡和电铃并联，干路和电铃支路上各有一个开关，实物图连接如图所示：3．根据图甲所示的电路图，用笔画线代替导线，连接乙图中的实物电路。

解：由图可知，该电路为并联电路，开关S2接在干路中，控制整个电路；灯泡L1、开关S1串联在支路中；根据电流流向法，先从正极出发依次串联开关S2、灯泡L2回到负极，再把灯泡L1、开关S1串联后并联在灯泡L2两端，如下图所示：4．依据如图所示的电路图，在右图中已完成了部分实物的连接，请你用笔画线帮他继续完成该电路剩下的所有连接。

解：原电路中，两灯并联，开关S1与灯L1串联，开关S2与灯L2串联，只控制这个灯；S控制整个电并联电路连接步骤：1.串好一条电流回路2. 标：分流、汇合点3. 并上另外一条支路路，根据电路图连接实物图，如下所示：5．如图所示实物电路，请用笔画线代替导线按要求完成电路连接。

要求：两灯并联，开关控制整个电路，导线不能交叉。

解：由题知，两个灯泡并联，开关在干路上控制整个电路，电流从电源正极流出，经开关后分成两支，分别通过两个灯泡后汇合，回到电源负极，实物图连接如图所示：6．如图所示，请用笔画线代替导线将电路连接完整，要求：开关S 控制两盏灯，两盏灯并联。

解：两盏灯并联，开关S 控制两盏灯，即开关接在干路上，补充电路如下图所示：7．当闭合开关S 1，灯L 1发光，再闭合S 2灯L 1、L 2都发光。

断开S 1、闭合S 2，两灯都不发光，闭合S 1和S 2时，两灯同时发光，根据题意连接图的实物电路。

解：经分析可知，灯L 1、L 2并联，开关S 1位于干路，开关S 2位于L 2支路，从电源的正极出发，依次串联S 1、L 1回到电源负极，然后把S 2和L 2串联后并联在L 1两端，如下图所示：专题：根据电路图连接实物图（二）1．请根据图（a ）所示的电路图，将（b ）图中的各电路元件连接成对应的电路（用笔画线作导线）。

电路连接练习（1）1、按电路图，将实物连成电路.2、根据图所示的电路图连接图所示的实物图3、按电路图（甲）连接图（乙）：4、按图所示的实物图画电路图：5、按图所示的实物图画电路图：6、按图所示的实物图画电路图：7、按图所示的实物图画电路图：8、按图所示的实物图画电路图：9、按图所示的实物图画电路图：10、按图所示的实物图画电路图：11、按图所示的实物图画电路图：12、按图所示的实物图画电路图：13、按图所示的实物图画电路图：14、按图所示的实物图画电路图：15、按图所示的实物图画电路图：1、2、3、4、5、6、8、9、10、11、12、13、14、15、电路连接练习（2）16、按图所示的实物图画电路图：17、按图所示的实物图画电路图：18、将下图中的元件连接起来，形成并联电路并标出电流的方向.（要求每个开关控制一个灯泡）19、将下图中给出的元件用导线按要求连接起来，标出电流流动的方向：（1）用开关控制灯泡（2）用开关控制电动机和发光二极管20、一节电池一个开关、两盏灯L1和L2要组成并联电路，还应再连接两根线就可以了。

21、根据电路图连接实物图：22、根据电路图连接实物图：23、根据电路图连接实物图：24、根据电路图连接实物图：25、图B所示的实物图画成电路图：26、按图所示的实物图画电路图：27、根据实物图画出电路图；28、根据实物图画出电路图；29、将下图中的元件连接起来，形成串联电路并标出电流的方向.30、某医院安装了一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头的开关，值班室的电铃就响，且与该病床相对应的指示灯亮，请在图中画出正确的连接方法: 16、17、18、19、20、21、22、23、24、25、26、27、28、29、30、答案：解析：根据题意可知，一个开关控制一盏灯，表明三灯并联；由于每按一个开关电铃都响，表明电铃连在干路上。
