华锐风电SL3000风电机组技术介绍

华锐风电SL3000机型机组整体电缆铺设方法一、机舱电缆1、机舱电缆地面裁剪以上表格内的电缆都需要在地面裁剪，根据项目发货数量的不同，在裁剪之前需要精确计算。

动力1*185规格的电缆，项目发货数量有限，不能随意或者完全按照表格上的数字进行裁剪，需要根据每轴电缆的数量来计算所裁剪的长度。

（例如，本项目在裁剪发电机转子线缆时，由于发货数量刚刚好，重新计算所有转子线缆后，将每根转子线缆长度调整为41.5m，在铺设时注意一边不留过多预留量，即可保证线缆铺设够长。

）2、机舱电缆摆放为了调前工作时能够顺利进行，因挂电缆弧度工作时有一定次序和电缆数量比较大，所以在电缆截取完成摆放时要有一定的次数和安排，不能随意摆放。

（1）、电缆盘使用千斤顶设备抬起，可以自由转动：（2）、记录电缆外皮上的米数，每剪一根都要做好相应记录。

包含电缆的种类、每一根的长度和数量。

并且要求在每一根电缆的两头都要做好标记:地线标记为：PE44和PE34定子线缆标记为：S34转子线缆标记为：R42（3）、裁剪电缆的次序和摆放的位置：第一：机舱地线（1根44米）：挂电缆弧度时最后放置，可摆放到机舱尾部最里侧最底层第二：发电机地线（1根34米）：第三：发电机定子线（27根34米）：发电机地线和发电机定子线是一种电缆，长度也相同，可摆放到一起。

分成3摞摆放（可根据实际情况调整），尽量靠近里侧，为转子线缆留出位置。

第四：发电机转子线（12根42米）：挂电缆弧度时最先放置，可摆放最外侧。

分1摞或2摞放置（可根据实际情况调整）。

第五：机舱电源线（1根120米）：可摆放到NC310柜与发电机之间的踏板上。

3、机舱电缆吊挂弧度本人认为此项目3MW机组调前工作中难度最大的就是此项工作。

分析原因如下：第一：因设计改动，较之前185mm2电缆数量增加，目前是41根1*185mm2电缆，再加一根4*35mm2。

共需吊环吊挂42个。

原来只需36个。

第二：吊挂底板在原来设计的基础上，只是在每个角落增加了2根吊环孔，目前的吊环孔排列为，中心1个，第一圈5个，第二圈10个，第三圈20个，角度8个。

华锐：中国风电第一风语者锡士【摘要】@@ 2011年4月初,中国最大的风力发电机组制造商--华锐风电科技集团股份有限公司发表报告说,华锐公司己经超过美国通用电气公司(GE),成为全球第二大风力发电机组制造商,仅次于丹麦的维斯塔斯.【期刊名称】《上海经济》【年(卷),期】2011(000)005【总页数】3页(P59-61)【作者】锡士【作者单位】【正文语种】中文20 1 1年4月初，中国最大的风力发电机组制造商——华锐风电科技集团股份有限公司发表报告说，华锐公司已经超过美国通用电气公司(G E)，成为全球第二大风力发电机组制造商，仅次于丹麦的维斯塔斯。

自2008年起，华锐风电就一直是中国最大的风力发电机组制造商，该公司目前在中国风力发电市场上的占有率高达23.2%。

全球最权威的风电行业咨询机构BTM发布的2010年《世界风能发展》报告显示，中国华锐风电新增装机容量从2009年的3510兆瓦增至2010年的4386兆瓦，在全球市场占有率从9.2%增至11.1%，继续蝉联中国第一，并从全球第三跃至全球第二。

创造多个第一华锐风电是中国第一家自主开发、设计、制造和销售适应全球不同风资源和环境条件的大型陆地、海上和潮间带风电机组的专业化高新技术企业。

2006年2月9日，大重成套、新能华起、方海生惠、东方现代、西藏新盟等5家法人单位出资设立了华锐风电，注册资本为1亿元。

公司设立时，这5家股东实际缴纳了2000万元的出资。

事实上，早在2004年，现任华锐风电董事长韩俊良就看准了风电行业的机会，当时还在大股东大连重工起重集团控股子公司——大连重工机电设备成套有限公司（下称大重成套）任法定代人的韩四处游说，最终说服背景不一的投资机构掏出7000万元人民币，和大重成套一起组建一家注册资本1亿元的股份制风电公司。

依靠大连重工集团的国企身份和东北的重装基地背景，大重成套于2004年9月从一家德国公司手中引进1500千瓦风机全套技术，以购买生产许可证的方式引入国外成熟机型。

73
19:38:27
• 变速恒频发电机组具有以下优点：
– 双馈异步发电机只处理转差能量就可以控制电机的力 矩和无功功率，变频器的最大容量仅为总机组容量的 1/3左右,降低了变频器的造价。 在最大输出功率时，转 子和定子共发出1.5MW的电能。降低控制系统成本、 减少系统损耗，提高效率。 – 功率因数可调，发电机组具有无功功率控制能力，功 率因数可恒为1。根据需要，在额定电压下，功率因数 在容性0.95，感性0.95可调。 – 低风速时能够根据风速变化，在运行中保持最佳叶尖 速比以获得最大风能；高风速时储存或释放风能量， 提高传动系统的柔性，使功率输出更加平稳。 – 先进的双PWM变频器，实现四象限运行。 – 变速恒频技术大幅延长了核心部件的使用寿命，同时 显著提高发电量。
风速风向仪 偏航变频器 偏航电机 旋转编码器
19:38:27
42
偏航变频器
• 偏航变频器与PLC连接， PLC通过CAN总线与偏航 变频器通讯。 • 偏航变频器内部有独立的 程序。PLC内对偏航变频 器有设置程序。 • 偏航变频器需要380VAC， 经过PLC的程序要求，控 制偏航电机动作。
19:38:27
67
水管分布
19:38:27
68
主要内容
• • • • • • • • • • • 电控部分主要由以下几个方面组成： Training 1500 Control Training 1500 Yaw Training 1500 Brake Training 1500 Oil Training 1500 Water Training 1500 Converter Training 1500 pitch Training 1500 Battery Training 1500 Safety Chain Training 1500 Other

华锐风电专有技术文本，未经允可不得使用（ABB PLC + 国通变频器 + Vacon变频器 + UPS电源 基于017.0034版图纸）SL1500 风电机组（ABB PLC 国通变频器机组）设计审核批准审核批准+NCC3X0接线图华锐风电专有技术文本，未经允可不得使用legend of locations+TFS000+TB100+TBC100+TOW200+NCC3x0+NCC300+NCC310+NCC320+NH300+AC300+BAT300+GEN300+GB300+BU300+VS300+WU300+VSD300+VSN300+YD3x0+YCD300+SBx00+TB3x0+SRH400+HC4x0+BM4x0+FM4x0+IPS4x0+OPS4x0+ANE500+TON300transformer station tower basetower base cabinet towernacelle converter cabinet cpl.nacelle converter cabinet - power stack nacelle converter cabinet - control unit nacelle converter cabinet - power converter nacelle heating air cooling battery cabinetgenerator (double fed induction machine)gear box brake unitvibration switch water unitvibration sensor drivevibration sensor non drive yaw driveyaw control device service box terminal box slip ring hub hub cabinet blade motor fan motorsinductive proximity switch operating position switch anemometertemperature outside nacelle华锐风电专有技术文本，未经允可不得使用CABLE COLORS400VAC 400VAC 400VAC 230VAC 230VAC Earth 430-560VDC(+)560VDC+GND 24VDC+GND4-20mA/0-10V AGND430-560VDC(+)Phase Phase PhaseControl Cable Zero Conductor Plus Minus Plus Minus Plus GroundAnalog Signals Analog GroundEarth Conductor L1L2L3L N PE +-+-+-+-brown brown brown brown bluegreen/yellow white white red/white blue/white red dark blue violet greyBN BN BN BN BU GNYE WH WH RD/WH RD/WH RD DBU VT GY华锐风电专有技术文本，未经允可不得使用修改清单1、112页W112.7变为三相，相应的Q112.7的规格也变为4A。

风力发电技术论文题目：风力发电技术发展趋势学院：信息科学与工程学院班级：计算机1004班学号：100405427姓名：李婷婷风力发电技术发展趋势前言：随着人类对于电力的要求，风力发电技术变得越来越受到人们的关注，然而，风力发电技术的发展有着很好的前途。

1 风能风能是取之不尽、用之不竭、洁净无污染的可再生能源。

可再生能源包括风能、太阳能、水能、生物质能、地热能、海洋能等。

风力发电是可再生能源领域中除水能外技术最成熟、最具规模开发条件和商业化发展前景的发电方式之一。

发展风力发电对于调整能源结构、减轻环境污染、解决能源危机等方面有着非常重要的意义。

2.风能资源中国风能资源丰富, 具有良好的开发前景, 发展潜力巨大。

据最新风能资源普查初步统计成果, 中国陆上离地10m 高度风能资源总储量约43. 5 亿kW, 居世界第1 位。

其中, 技术可开发量为 2. 5 亿kW, 技术可开发面积约20 万km2, 此外, 还有潜在技术可开发量约7900 万kW。

另外, 海上10m 高度可开发和利用的风能储量约为7. 5 亿kW。

全国10m 高度可开发和利用的风能储量超过10 亿kW, 仅次于美国、俄罗斯居世界第3 位。

陆上风能资源丰富的地区主要分布在三北地区(东北、华北、西北)、东南沿海及附近岛屿。

3 风力发电中国风力发电始于20 世纪80 年代, 发展相对滞后, 但起点较高, 主要经历了 3 个重要的发展阶段。

第1 阶段: 1985- 1995 年试验阶段此阶段主要是利用丹麦、德国、西班牙政府贷款, 进行一些小项目的示范。

欧洲风电大国利用本国贷款和赠款的条件, 将它们的风机在中国市场进行试验运行, 积累了大量的经验。

同时中国的国家风电规划中设立的国产风机攻关项目, 也取得了初步成果。

第2 阶段: 1995- 2003 年在第 1 阶段取得的成果基础上, 中国各级政府相继出台了各种优惠的鼓励政策。

科技部通过科技攻关和国家863 高科技项目促进了风电技术的发展, 原经贸委、计委分别通过双加工程、国债项目、乘风计划等项目促进风电的持续发展。

SL3000系列化风电机组
机型 轮毂高度(m) 适用风区 3s极限风速（m/s） 年平均风速（m/s） SL3000/90 80/90 GL Ia 62.5(海上) 70(陆上) 10 SL3000/100 80/90/100/110 GL IIa 59.5 8.5 SL3000/105 80/90/100/110 GL IIa 59.5 8.5 SL3000/113 90/100/110 GL IIIa 52.5 7.5 SL3000/118 90/100/110 GL IIIa 52.5 7.5
3
SL1500系列风电机组技术参数
机型 叶轮直径 轮毂高度(m) 切入风速(m/s) 额定风速(m/s) 切出风速(m/s) 极限风速(m/s) 适用风区 SL1500/70 70 65/70 3 12 25 70/59.5 IEC I/S SL1500/77 77 65/70/80/100 3 11 25 59.5/52.5 IEC II/III SL1500/82 82 70/80 3 10.5 25 59.5/52.5 IEC II /III SL1500/89 89 80 3 10 20 52.5 IEC III
1. 紧凑型主传动链
传动链一点支承，采用“背对背”配置的双列圆锥主轴承，通过施加精确预 负荷，提高传动链承载力； 同时，可使轮毂与机舱连接结构紧凑，重量轻。 齿轮箱只承受扭矩，无附加载荷。 22
2. 优化设计的齿轮箱
两级行星+一级平行轴 润滑系统配备机械泵和电动泵，确保电网掉电时齿轮 箱仍可润滑，提高齿轮箱的寿命； 合理的齿轮箱扭矩减振结构，最大限度降低齿轮箱振动 噪音,提高齿轮箱的可靠性。
19
SL3000系列风电机组技术特点
20

制造厂 金风科技 华锐科技 3.0 上海电气 2.0 联合动力 3.0 广东明阳 3.0 重庆海装 2.0 三一电气 2.0
容 2.5 量 （MW） 3.0 (研发 中) 6.0
3.6 5.0 5.0 6.0 5.0 3.0
54
样机下线机型
已经下线的海上大兆瓦机组有6种机型，涉及5个厂
家。 华锐风电（SL5000系列，下线1台）5MW机型 （SL6000系列，下线1台）6MW机型 金风科技（GW115/3000，下线1台）3MW机型
重庆海装（H127-5000，下线1台）5MW机型
湘电股份（XE5000系列，安装2台）5MW机型 明阳风电（SCD2.75系列，安装1台）2.75MW机型
开发推广阶段
商业试验阶段
2000年丹麦建成 商业海上风电场
2008、2009和2010年 商业应用列入各国日 程，海上风电进入发 展快车道
瑞典海上风电厂
英国海上风电场
英国Barrow海 上风电厂
二、世界海上风电装机情况
英国成为海上装机容量达1.8GW，占世界总装 机的一半以上，其次是丹麦832 MW、荷兰246 MW 、比利时195 MW、德国168 MW及、瑞典163 MW 等。共涉及5个国家的10个风场，欧洲海上风电总装 机达到3452 MW。
SWT-3.0-101 direct drive wind turbine
Permanent magnet generatorFull scale converter
GE 4.0-110
国外主要厂家海上机组市场份额
3）海上风电设备运输
4）海上风电机组吊装
5）海上风电的送出
电网传输包括交流输出 （AC）和直流输出(DC) 两种。如果海上风电场离 岸较远，电网有功功率损 失较重，不适宜使用交流 输出形式而适宜采用高电 压直流（HVDC-High Voltage DC）输出形式。

机侧断路器的作用：1单用变频器2 单独测试变频器3单crowbar测试。
CC300柜问题总结
右图是plc到变频器的控制板和模块 的can通讯线，屏蔽线需要单端接 地，上海没有单端接地，风机经 常报通讯故障。更改后解决。
板子上还有两个变频器的同步线屏蔽 线也需要单端接地。
总结：plc到变频器，到偏航，变桨 以及变频器的同步线都需要屏蔽 线单端接地.控制电缆必须要单端 接地。
启动风机，故障依然。 观察wpm发现齿轮箱其他温度也相应的比别的机组要高10度 左右。 查看原理图怀疑是齿轮箱油路循环系统的温度控制阀有问题 导致散热不好。 经过厂家检测发现温度控制阀在45度时，不能完全闭合，导 齿轮油散热不好。 解决：更换温度控制阀，问题解决。
5186
故障解释：变频器机侧无输出电流
登机检查,工具万用表，压力表等。
测试值
急停前
急停后
压力表
0
104
P6
0
104
P5
0
105
以上数据说明液压站的系统压力是正常的。 怀疑：1.传感器有油，导致传感器信号有问题。
2.储能罐本身有问题，出场调试压力值高。 3.模块检测问题。 解决：更换传感器问题解决。
3803,3799
故障解释：偏航超速，偏航变频器过流
电流，干扰速度信号失真，更改单端屏蔽，问题解决。
3904
故障解释：液压供应压力高于极限值
上图能够看出正常运行储能罐的压力为129bar
风机正常运行的时候压力的表的 压力为0，电磁阀25得点处于通 位，系统的压力为0，这时候 mplc显示的压力为储能罐自己的 实际压力。
图上可以看出储能罐在常温时压 力为105bar，现在现场机舱温度 大约是40度左右，经过计算现在 储能罐的实际压力为110bar左右 是正常值，但是22号风机的储能 罐压力达到了130bar.

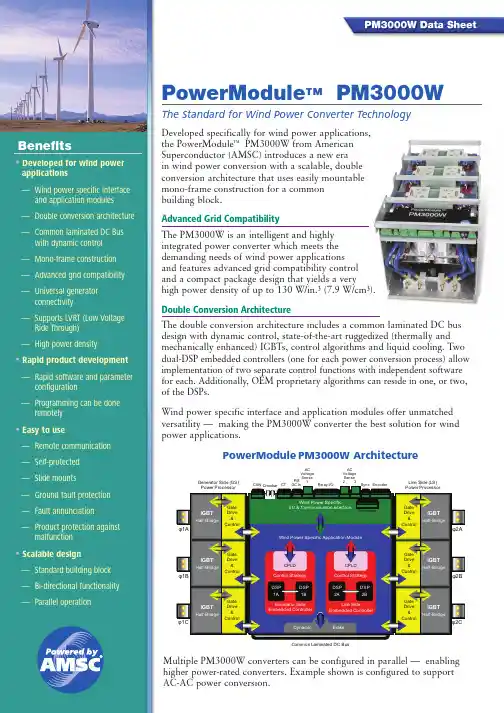

Developed specifically for wind power applications, high power density of up to 130 W/in.³ (7.9 W/cm³). The double conversion architecture includes a common laminated DC bus design with dynamic control, state-of-the-art ruggedized (thermally and mechanically enhanced) IGBTs, control algorithms and liquid cooling. Two dual-DSP embedded controllers (one for each power conversion process) allow implementation of two separate control functions with independent software for each. Additionally, OEM proprietary algorithms can reside in one, or two, of the DSPs.Wind power specific interface and application modules offer unmatched versatility — making the PM3000W converter the best solution for wind power applications.PowerModule PM3000W ArchitecturePowerModule ™ PM3000WThe Standard for Wind Power Converter TechnologyBenefits•Developed for wind power applications—Wind power specific interfaceand application modules —Double conversion architecture —Common laminated DC Buswith dynamic control —Mono-frame construction —Advanced grid compatibility —Universal generatorconnectivity —Supports LVRT (Low VoltageRide Through)—High power density •Rapid product development —Rapid software and parameterconfiguration —Programming can be doneremotely •Easy to use—Remote communication —Self-protected —Slide mounts—Ground fault protection —Fault annunciation —Product protection againstmalfunction •Scalable design —Standard building block —Bi-directional functionality —Parallel operationMultiple PM3000W converters can be configured in parallel — enabling higher power-rated converters. Example shown is configured to support AC-AC power conversion.Gate ControlGate ControlGate ControlGate ControlGate ControlGate ControlCommon Laminated DC BusDSP 1ADSP 1BDSP DSP 2BDynamic BrakeSpecificationsNominal AC Voltage:690 VAC Max. Transient DC Bus Voltage:1400 VDCPWM Switching Frequency: 3 kHzMax. Continuous AC Phase Current:750ANominal Frequency:50 Hz/60 HzOverload:115% for 10 seconds every 60 secondsVoltage Imbalance Tolerance:5% continuous, 10% transient (contact factory for higher values)DC Bus Protection:Integral dynamic brakeControl: 2 dual-DSP embedded controllers with wind power specific application modulesCommunication:Real-time CAN (1 Mbps) over galvanic link I/O Interface:•CAN communications•Crowbar (fiber optic - duplex)•CT's (x3)•Power supply DC input •AC voltage feedbacks (x3)• Relay I/O (x4)•Incremental encoder•Temp. sensors - thermistors (x9)• Sync signal Control and Setup Parameters:•Voltage regulator gains•Current regulator gains • AC line frequency •Voltage limits•Current limitsProtection Features:•Over current•DC bus over/under voltage • Loss of communications •Over/under voltage •Ambient over/under temperature • Contactor monitors (2x)•Over/under frequency •Heatsink over/under temperature • IGBT de-saturation • Ground fault • Thermistor over/under temperature (x9)Diagnostic Variables:• Output current• DC bus voltage • All control variables • Output voltage • Ambient temperature • Line frequency• Heatsink temperatureAmbient Operating Temperature:-25°C to 65°C (-13°F to 149°F)Liquid-cooled Inlet Temperature:-25°C to 50°C (-13°F to 122°F), 5 gpm - 10 gpm (18.9 L/min - 37.9 L/min)Storage Temperature:-40°C to 85°C (-40°F to 185°F)Humidity:0% to 95% RH non-condensing15775 W. Schaefer Court New Berlin, WI 53151ph +1 262.901.6000fx +1 Industriering Ost 6647906 Kempen Germany ph +49 2152 8909421fx +49 2152 8909422Lakeside B089020 Klagenfurt Austriaph +43 463 444604 0fx +43 463 444604 44AMSC BeijingTower B, #1805-1806,Wanda Plaza,No. 93 Jianguo Road, Chaoyang District, Beijing,100022 P .R.C.ph +86 10 5820 5757fx +86 10 5820 Suntec Tower Three 8 Temasek Boulevard Singapore 038988ph +65 68663 629fx +65 68863 636AMSC India701 Devika Tower 6Nehru PlaceNew Delhi 110019 India ph +91 11 41617069fx +91 11 © 2009 American Superconductor Corporation (NASDAQ: AMSC). All rights reserved. AMSC’s products, services and system-level solutions enable cleaner, more efficient and more reliable generation, delivery and use of electric power. AMSC (headquartered in Devens, Massachusetts, USA) is a leader in alternative energy, offering grid interconnection solutions as well as licensed wind energy designs and electrical systems. AMSC Windtec is a wholly owned subsidiary of American Superconductor. American Superconductor, AMSC, Powered by AMSC and Windtec and design, SafetyLOCK, SuperGEAR, D-VAR and PowerModule are trademarks or registered trademarks of American Superconductor or its subsidiaries. Printed in USA.Visit our website at or email us at sales@ PM3000W_DS_0410_A4。

23
第四篇 联轴器制动器
24
装配位置
25
一.联轴器
联轴器作用： 作为一个柔性轴，它补
偿齿轮箱输出轴和发电机转 子的平行性偏差和角度误差。
26
二.制动器
制动器作用： 制动器是一个液压动
作的盘式制动器，用于机 械刹车制动。
27
28
刹车系统位于齿轮箱高速端与低速端的比较
低速轴上
高速轴上
优点
高可靠刹车直接作用在风 刹车力矩小 轮上
32
侧面轴承
偏航驱 动装置
滑垫保 持装置
偏航大齿圈
33
风速风向仪
风电机组对风的测量是由风速风向仪来实现的。
34
凸轮计数器
35
第六篇 塔筒
36
一.塔筒的作用
1. 获得较高且稳定的风速，即让 风轮处于风能最佳的位置。
2. 给风轮及主机（机舱）提供满 足功能要求的、可靠的固定支 撑。
3. 提供安装、维修等工作的平台。
16
三.叶轮组装
17
第三篇 齿轮箱
18
低转速
叶轮
将低转速的动能转 化为高转速的动能
齿轮箱
需要高 转速
发电机
19
装配位置
20
三.SL1500风电机组齿轮箱结构
21
齿轮箱的减噪装置
齿轮箱的重量约占机舱重量的1/2。 减振元件增加在齿轮箱与主机架之间。
22
五.润滑冷却系统
对齿轮和轴承的保护作用： • 减小摩擦和磨损，具有更高 的承载能力，防止胶合。 • 吸收冲击和振动。 • 防止疲劳点蚀。 • 冷却、防锈、抗腐蚀。
39
40
塔筒的高强度螺栓连接
螺栓上的字符： 字母表示生产厂家的简称，

SL3000风力发电机组操作手册华锐风电科技有限公司2009年3月（第一版）责任：华锐风电科技有限公司（以下简称SINOVEL）要求仔细、完整地阅读本手册的内容，特别是本手册第2章“安全须知”。

要确保遵守手册中的要求。

对于因不遵守操作手册的要求而导致的损失，SINOVEL不承担任何责任。

注意事项：SINOVEL风机的调试必须由SINOVEL人员或者有授权的人员完成。

调试完成后，风机运营方或代理方要接受操作风机和安全规定的理论和实践培训。

在风机正式移交给运营方之前，严禁进行任何开关操作或进入风机。

说明：本操作手册的制定依据是SINOVEL标准功率3000Kw风机的标准结构，根据具体修改的形式不同会有相应变化。

如果本手册内容无法理解，请与SINOVEL联系。

我们会很快澄清并相应地修改文件，以防因理解有误造成错误操作。

用户在操作机组的过程中应遵守本手册内容，如与技术人员指导出现矛盾，以SINOVEL 技术人员的指导为准。

使用本操作手册的说明：本手册包含额定功率3000kW风机的用户所需要的信息。

可以：y快速熟悉风机的功能y安全地进行风机工作y操作风机y排除故障本手册中用下列符号表示重要信息：危险！表示对生命和健康有直接危险。

电流危险！表示电流危险。

悬挂载荷危险！表示悬挂载荷造成的危险。

小心摔倒！表示有绊倒的危险。

高温危险！表示高温危险。

未经许可禁止入内！此文字和符号表示该区域未经许可禁止入内。

禁止吸烟！基本原则之一是整个设备内禁止吸烟。

严禁明火！在有此标记的作业过程中禁止明火。

表示如此可迅速、安全地完成任务。

目录1．简要说明 (5)¾ 1.1风轮叶片 (6)¾ 1.2轮毂 (6)¾ 1.3变桨系统 (6)¾ 1.4齿轮箱 (7)¾ 1.5吊车 (7)¾ 1.6主机架 (7)¾ 1.7发电机及变频器 (7)¾ 1.8偏航系统 (8)¾ 1.9制动联轴器 (8)¾ 1.10冷却 (8)¾ 1.11塔筒 (8)2．安全须知 (10)¾ 2.1指定用途 (10)¾ 2.2不当使用 (10)¾ 2.3基本的安全性 (10)¾ 2.4对人员的要求 (11)¾ 2.5人员防护服 (12)¾ 2.6风机上的安全标志及标志牌 (13)¾ 2.7危险 (13)¾ 2.8安全链 (16)¾ 2.9紧急情况 (16)¾ 2.10火险 (16)¾ 2.11雷和暴风雨 (17)¾ 2.12紧急出口 (17)¾ 2.13人身伤害事故 (17)¾ 2.14触电事故 (18)3．安装 (20)4．攀爬塔架 (22)¾ 4.1人员素质要求 (22)¾ 4.2攀爬塔架的条件 (22)5．调试 (23)6．操作说明 (24)¾ 6.1控制系统概述 (24)¾ 6.2手动操作 (24)¾ 6.3控制面板 (25)¾ 6.4自动操作 (34)¾ 6.5 停止机组 (36)¾ 6.6 安全链 (38)¾ 6.7 监测系统 (39)¾ 6.8 远程监控 (41)7 错误和报警 (42)¾7.1 显示错误和报警 (42)¾7.2 故障处理程序 (42)¾7.3 报警处理程序 (42)8 维护 (43)¾8.1机组的维护 (43)¾8.2 完成维护工作后的重新运转 (43)¾8.3 关于损坏的信息 (43)¾8.4 深层检查 (44)9 拆卸和处置 (45)1．简要说明SL3000风机具有三个风轮叶片，主动变桨，主动偏航系统，变速，额定电力输出3000KW。
