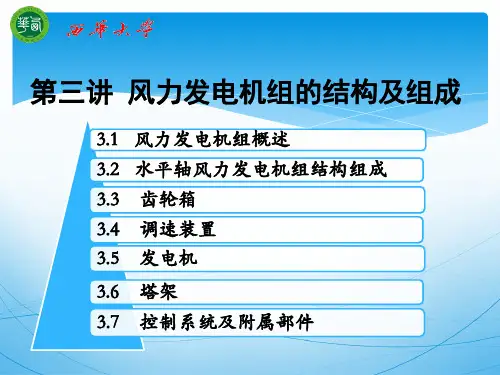

第三讲+风力发电机组的结构及组成

风力发电机组的基本构成
风力发电机组是将风能转化为电能的装置，通常由以下几个部分构成：
1. 风轮：风轮是风力发电机组的核心部件，它由叶片、轮毂和轴组成。

风轮的作用是捕捉风能并将其转化为机械能。

2. 机舱：机舱内装有风力发电机组的主要设备，如发电机、变速器、控制器等。

机舱通常安装在塔顶，通过塔筒与地面相连。

3. 塔筒：塔筒是支撑机舱和风轮的结构，它通常由钢材制成，具有足够的强度和稳定性，以承受风轮和机舱的重量以及风载荷。

4. 发电机：发电机是将机械能转化为电能的设备，它通常采用异步发电机或同步发电机。

发电机的输出功率与风轮的转速和风速有关。

5. 变速器：变速器的作用是将风轮的低速旋转转化为高速旋转，以适应发电机的转速要求。

变速器通常采用齿轮箱或液力耦合器。

6. 控制器：控制器是风力发电机组的控制中心，它负责监测风速、风向、风轮转速、发电机输出功率等参数，并根据预设的控制策略对风力发电机组进行调节和控制。

7. 基础：基础是支撑塔筒和风力发电机组的结构，它通常由混凝土制成，具有足够的承载能力和稳定性。

8. 电缆：电缆用于将发电机的输出电能传输到地面的变压器或配电柜。

以上是风力发电机组的基本构成部分，不同类型和规格的风力发电机组可能会有所不同，但总体结构和功能基本相似。

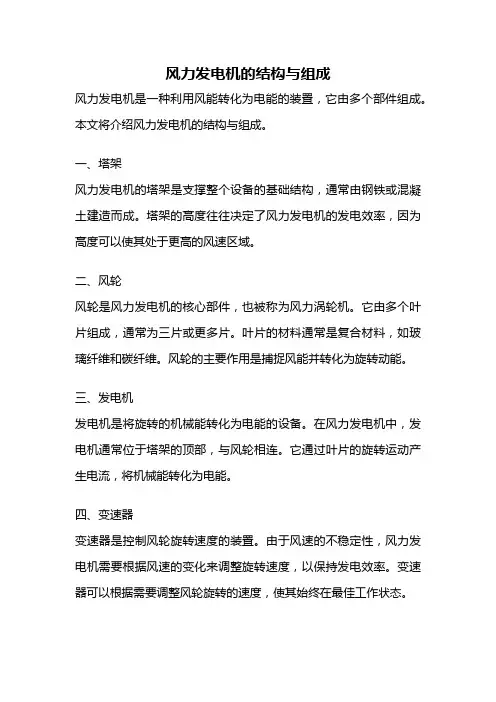

风力发电机的结构与组成风力发电机是一种利用风能转化为电能的装置，它由多个部件组成。

本文将介绍风力发电机的结构与组成。

一、塔架风力发电机的塔架是支撑整个设备的基础结构，通常由钢铁或混凝土建造而成。

塔架的高度往往决定了风力发电机的发电效率，因为高度可以使其处于更高的风速区域。

二、风轮风轮是风力发电机的核心部件，也被称为风力涡轮机。

它由多个叶片组成，通常为三片或更多片。

叶片的材料通常是复合材料，如玻璃纤维和碳纤维。

风轮的主要作用是捕捉风能并转化为旋转动能。

三、发电机发电机是将旋转的机械能转化为电能的设备。

在风力发电机中，发电机通常位于塔架的顶部，与风轮相连。

它通过叶片的旋转运动产生电流，将机械能转化为电能。

四、变速器变速器是控制风轮旋转速度的装置。

由于风速的不稳定性，风力发电机需要根据风速的变化来调整旋转速度，以保持发电效率。

变速器可以根据需要调整风轮旋转的速度，使其始终在最佳工作状态。

五、控制系统风力发电机的控制系统负责监测和控制整个发电过程。

它可以实时监测风速、风向、温度等参数，并根据这些参数来调整发电机的工作状态。

控制系统还可以进行故障检测和保护，确保风力发电机的安全运行。

六、电力传输系统电力传输系统将发电机产生的电能传输到电网中。

它包括变压器、电缆和开关装置等设备。

变压器用于提高或降低电压，以适应电网的要求。

电缆用于连接发电机和电网，将电能传输到用户。

七、基础设施除了上述主要部件外，风力发电机还需要一些基础设施来支持其正常运行。

例如，风力发电机需要道路或平台来进行维护和保养。

此外，还需要配套的风能资源评估系统和监测系统，以提高发电效率和安全性。

总结起来，风力发电机的结构与组成主要包括塔架、风轮、发电机、变速器、控制系统、电力传输系统和基础设施。

这些部件相互协作，将风能转化为电能，实现可持续发展的清洁能源。

风力发电机的不断发展和推广将对环境保护和能源安全产生积极影响。

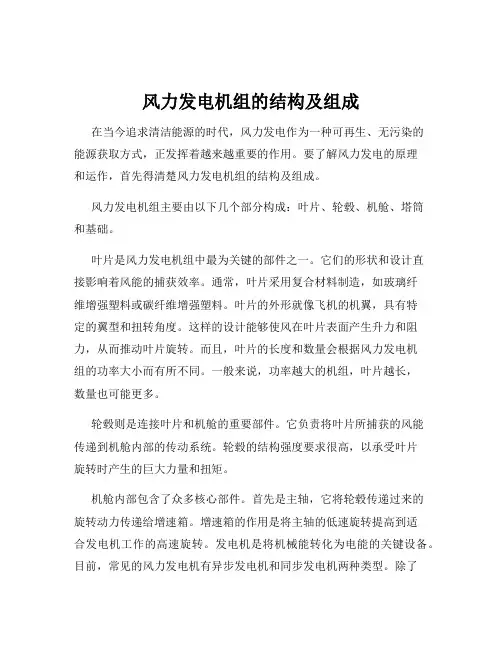

风力发电机组的结构及组成在当今追求清洁能源的时代，风力发电作为一种可再生、无污染的能源获取方式，正发挥着越来越重要的作用。

要了解风力发电的原理和运作，首先得清楚风力发电机组的结构及组成。

风力发电机组主要由以下几个部分构成：叶片、轮毂、机舱、塔筒和基础。

叶片是风力发电机组中最为关键的部件之一。

它们的形状和设计直接影响着风能的捕获效率。

通常，叶片采用复合材料制造，如玻璃纤维增强塑料或碳纤维增强塑料。

叶片的外形就像飞机的机翼，具有特定的翼型和扭转角度。

这样的设计能够使风在叶片表面产生升力和阻力，从而推动叶片旋转。

而且，叶片的长度和数量会根据风力发电机组的功率大小而有所不同。

一般来说，功率越大的机组，叶片越长，数量也可能更多。

轮毂则是连接叶片和机舱的重要部件。

它负责将叶片所捕获的风能传递到机舱内部的传动系统。

轮毂的结构强度要求很高，以承受叶片旋转时产生的巨大力量和扭矩。

机舱内部包含了众多核心部件。

首先是主轴，它将轮毂传递过来的旋转动力传递给增速箱。

增速箱的作用是将主轴的低速旋转提高到适合发电机工作的高速旋转。

发电机是将机械能转化为电能的关键设备。

目前，常见的风力发电机有异步发电机和同步发电机两种类型。

除了这些，机舱内还有刹车系统、偏航系统和控制系统等。

刹车系统用于在紧急情况下停止风机的转动，保障设备和人员的安全。

偏航系统则可以使机舱根据风向的变化自动调整方向，以最大程度地捕获风能。

控制系统就像是风机的大脑，负责监测和控制整个机组的运行状态，确保其稳定、高效地工作。

塔筒是支撑机舱和叶片的结构。

它通常由钢材制成，高度可达数十米甚至上百米。

塔筒的高度越高，所接触到的风速通常也越大，从而能够捕获更多的风能。

但同时，塔筒的高度也受到制造工艺、运输条件和成本等因素的限制。

基础是风力发电机组的根基，它要能够承受整个机组的重量以及风荷载等外力的作用。

常见的基础形式有混凝土基础和桩基础等。

基础的设计和施工质量直接关系到整个风力发电机组的稳定性和安全性。

风力发电机组内部结构
风力发电机组内部结构主要由风轮、发电机、机舱、塔架和控制系统等部分组成。

风轮：包括叶片、轮毂和加固件等，是风力发电机组中最重要的部分之一，其作用是将风的动能转换为机械能。

当风吹动叶片时，叶片会带动轮毂旋转，进而带动发电机发电。

发电机：发电机是风力发电机组中的核心部分，其作用是将风轮旋转的机械能转换为电能。

发电机通常由定子和转子两部分组成，定子固定不动，而转子则随着风轮的旋转而旋转。

机舱：机舱是安装风力发电机组的主要部位之一，通常由钢板制成封闭的箱形结构，内部安装有发电机、齿轮箱、刹车系统、偏航系统等关键部件。

机舱的作用是保护内部设备免受外部环境的影响，并确保设备的安全运行。

塔架：塔架是支撑风力发电机组的重要部分，通常由钢管或角钢制成，其高度和直径根据机组的功率和风速等条件而定。

塔架的作用是支撑风轮和机舱，并将它们固定在适当的高度上，以便捕获更多的风能。

控制系统：控制系统是风力发电机组的“大脑”，负责监测和控制机组的运行状态。

控制系统通常由传感器、控制器和执行机构等部分组成，可以实时监测风速、风向、发电机转速等参数，并根据这些参数调整机组的运行状态，确保机组的稳定运行和最
大发电量的输出。

除了上述主要部分外，风力发电机组还包括变速箱、主轴承、电气系统、液压系统、冷却系统、刹车系统等辅助部分，这些部分共同协作，确保风力发电机组的正常运行和高效发电。

风电机组的构成
风电机组的构成：
风力发电机组包括风轮、发电机；风轮中含叶片、轮毂、加固件等组成；它有叶片受风力旋转发电、发电机机头转动等功能。

风力发电电源由风力发电机组、支撑发电机组的塔架、蓄电池充电控制器、逆变器、卸荷器、并网控制器、蓄电池组等组成。

1、机舱。

机舱包容着风力发电机的关键设备，包括齿轮箱、发电机。

维护人员可以通过风力发电机塔进入机舱。

机舱左端是风力发电机转子，即转子叶片及轴。

2、低速轴。

风力发电机的低速轴将转子轴心与齿轮箱连接在一起。

在现代600千瓦风力发电机上，转子转速相当慢，大约为19至30转每分钟。

轴中有用于液压系统的导管，来激发空气动力闸的运行。

3、高速轴及其机械闸。

高速轴以1500转每分钟运转，并驱动发电机。

它装备有紧急机械闸，用于空气动力闸失效时，或风力发电机被维修时。

4、偏航装置。

借助电动机转动机舱，以使转子正对着风。

偏航装置由电子控制器操作，电子控制器可以通过风向标来感觉风向。

图
中显示了风力发电机偏航。

通常，在风改变其方向时，风力发电机一次只会偏转几度。

风力发电结构组成
风力发电结构主要由以下几个部分组成：
1. 风力发电机：风力发电机是风力发电系统的核心部分，它通过捕捉和利用风能来产生电能。

风力发电机通常由塔架、转子、发电机和控制系统等部分组成。

2. 塔架：塔架是支撑风力发电机的结构物，通常由钢铁或混凝土等材料构成。

塔架的高度决定了风力发电机的叶片能够捕捉到的风能量。

3. 叶片：叶片是风力发电机中最重要的部分，它通过受到风的作用而转动，将机械能转化为电能。

叶片一般由纤维复合材料或铝合金等材料制成，具有良好的强度和轻巧的特点。

4. 发电机：发电机是将机械能转化为电能的装置，它由转子、定子和输出电路等部分组成。

风力发电机中常用的发电机是永磁直驱发电机和同步发电机，具有高效率和可靠性。

5. 控制系统：控制系统用于监测和控制风力发电机的运行状态，包括风速、叶片角度、输出电压等参数的监测和调节。

控制系统还可以实现风力发电机的启动和停机等功能，保证发电机的安全和高效运行。

6. 输电系统：输电系统用于将风力发电机产生的电能输送到
电网中，包括变压器、电缆和输电线路等部分。

输电系统需要
将风力发电机的输出电压提升到适合输送的电压，并保证电能的传输安全和稳定。

风力发电机结构组成
风力发电机的结构主要由以下几个部分组成：
1. 风叶：风叶是风力发电机的关键部件，它由轻质材料如玻璃纤维和碳纤维制成，通常有两至三片。

风叶通过捕捉风能将其转化为机械能。

2. 主轴：主轴是风力发电机的中心轴，它连接着风叶和发电机。

当风叶受到风力推动旋转时，通过主轴将转动的动力传递给发电机。

3. 发电机：发电机是将机械能转化为电能的装置。

在风力发电机中，发电机通过接收主轴传递的旋转动力，将其转换为电能。

4. 风向调节装置：风向调节装置能够使风力发电机始终面向风的方向，从而最大限度地利用风能。

常见的风向调节装置有风向舵和零位保持器。

5. 塔架：塔架是风力发电机安装的基础结构，用于支撑整个风力发电机系统。

塔架一般由钢材制成，高度可以根据需要进行调整。

6. 控制系统：控制系统用于监控和控制风力发电机的运行状态，包括风向调节、电能输出调整等功能。

控制系统能够使发电机在不同的风速下运行并保持稳定。

以上是常见的风力发电机的主要组成部分，不同型号的风力发电机可能会有所不同。
