风电机组工作原理及结构
概述：
随着清洁能源的发展，风力发电逐渐成为一种重要的可再生能源。

风电机组是将风能转化为电能的关键设备。

本文将介绍风电机组的工作原理及其结构。

一、工作原理：
风电机组的工作原理可以简单地描述为将风能转化为电能的过程。

具体来说，风能通过风轮转动传递到发电机，通过发电机的转动产生交流电能。

1. 风轮：
风轮是风电机组的核心组件，也称为风力涡轮机。

其作用是将风能直接转化为机械能。

风轮通常由数片叶片组成，可以根据所在地区的风能特征和设计要求来确定叶片的数量和形状。

当风刮过叶片时，叶片会因风压力的作用而转动，进而驱动传动系统。

2. 传动系统：
传动系统是连接风轮和发电机的重要部分。

其作用是将风轮产生的转动力矩转化为转速和转向适合于发电机的机械能。

传动系统通常包括齿轮箱、扭矩支撑装置等。

齿轮箱由一组齿轮组成，通过合理设置齿轮的大小和布局，可以实现风轮与发电机之间的匹配。

3. 发电机：
发电机是将机械能转化为电能的关键组件。

风电机组中常用的发电机有同步发电机和异步发电机两种。

- 同步发电机采用恒速运行，其转速与电网的基准频率一致。

因此，在风速变化时，需要通过调节传动系统来保持发电机的转速恒定。

同步发电机具有较高的效率和较好的稳定性，但需要额外的调速系统来控制电流输出。

- 异步发电机通过变频器控制转速，可以实现风速变化时的自动调节。

它具有较低的成本和较好的适应性，但在部分负载或低负载情况下，效率较低。

二、结构：。

第一节风电机组结构1．外部条件根据最大抗风能力和工作环境的恶劣程度，按强度变化的程度对风电机组进行分级。

根据IEC61400设计标准，共分为4级。

一类风场I：参考风速为50m/s，年平均风速为10m/s，50年一遇极限风速为70m/s，一年一遇极限风速为52.5m/s；二类风场II：参考风速为42.5m/s，年平均风速为8.5m/s，50年一遇极限风速为59.5m/s，一年一遇极限风速为44.6m/s；三类风场III：参考风速为37.5m/s，年平均风速为7.5m/s，50年一遇极限风速为52.5m/s，一年一遇极限风速为39.4m/s；四类风场IV：低于三类风场风速，属低风速区，鲜有商业风电场开发。

对电网的要求：电压波动为额定值±10%，频率波动为额定值±5%。

2．机械结构2.1总体描述整机是建立在钢结构底座上，该结构应具有很大的强韧度，底部由坚固底法兰组成，风电机组所有的主要部件都连接于其上。

发电机固定位置与机舱轴线偏离,以使得风电机组在满载运行时，整机质心与塔架和基础中心相一致。

偏航机构直接安装在机舱底部，机舱通过偏航轴承与偏航机构连接，并安装在塔架上，整个机舱底部对叶轮转子到塔架造成的动力负载和疲劳负荷有很强的吸收作用。

机舱座上覆盖有机舱罩，材料是玻璃钢，具有轻质高强的特点，有效地密封，以防止外界侵蚀，如雨、潮湿、盐雾、风砂等。

产品生产采用多种工艺，包括：滚涂、轻质RTM、真空灌注等，机舱罩主体部分设置PVC泡沫夹层，以增加强度。

内层设置消音海绵，以降低主机噪声。

机舱上安装有散热器，用于齿轮箱和发电机的冷却；同时，在机舱内还安装有加热器，使得风电机组在冬季寒冷的环境下，机舱内保持在10℃以上的温度。

2.2载荷情况- 启动：从任一静止位置或空转状态到发电过渡期间，对风电机组产生的载荷。

- 发电：风电机组处于运行状态，有电负荷。

- 正常关机：从发电工况到静止或空转状态的正常过渡期间，对风电机组产生的载荷。

电气工程新技术专题题目：风力发电机组基本结构与工作原理及其控制技术专业：电气工程及其自动化班级：*********姓名：*********学号：*********指导老师：*********本周的电气工程新技术专题中，主要讲解了一些关于风力发电机组的基本姐与工作原理方面的知识，使我们对此有了初步的认识，下面我将简单叙述一下我对风力发电机的了解。

风力发电机是将风能转换为机械功的动力机械，又称风车。

广义的说，它是一种以太阳微热源，以大气为工作介质的热能利用发电机。

风力发电机利用的是自然能源，相对柴油发电要好得多。

但若应急来用的话还是不如柴油发电机。

风力发电不可视为备用电源，但是却可以长期利用。

一、风力发电机的基本结构风力发电机组是由风轮、传动系统、偏航系统、液压系统、制动系统、发电机、控制与安全系统、机舱、塔架和基础等组成。

各主要组成部分功能简述如下：（1）叶片叶片是吸收风能的单元，用于将空气的动能转换为叶轮转动的机械能。

（2）变浆系统变浆系统通过改变叶片的桨距角，使叶片在不同风速时处于最佳的吸收风能的状态，当风速超过切出风速时，使叶片顺桨刹车。

（3）齿轮箱齿轮箱是将风轮在风力作用下所产生的动力传递给发电机，并使其得到相应的转速。

（4）发电机发电机是将叶轮转动的机械动能转换为电能的部件。

转子与变频器连接，可向转子回路提供可调频率的电压，输出转速可以在同步转速±30%范围内调节。

（5）偏航系统偏航系统采用主动对风齿轮驱动形式，与控制系统相配合，使叶轮始终处于迎风状态，充分利用风能，提高发电效率。

同时提供必要的锁紧力矩，以保障机组安全运行。

（6）轮毂系统轮毂的作用是将叶片固定在一起，并且承受叶片上传递的各种载荷，然后传递到发电机转动轴上。

轮毂结构是3个放射形喇叭口拟合在一起的。

（7）底座总成底座总成主要有底座、下平台总成、内平台总成、机舱梯子等组成。

通过偏航轴承与塔架相连，并通过偏航系统带动机舱总成、发电机总成、变浆系统总成。

风电机组工作原理及结构一、引言随着可再生能源的发展，风电作为其中的重要组成部分，正逐渐成为全球能源领域的热门话题。

风电机组是实现风能转化为电能的核心设备，其中的工作原理和结构是了解风电技术的基础。

本文将详细介绍风电机组的工作原理及结构，为读者提供全面的了解和参考。

二、工作原理风电机组的工作原理主要基于风能的转化，大致可分为以下几个步骤：1. 风能转化为机械能：当风吹来时，风轮叶片会受到风的作用力而转动。

这种转动是因为叶片形状的设计使得风在叶片上形成较高的气流速度，从而产生了气动力。

这种气动力将风能转化为叶片上的机械能。

2. 机械能转化为电能：风轮叶片连接着主轴，当叶片转动时，主轴也会随之旋转。

主轴连接着发电机的转子，通过转子的转动可以将机械能转化为电能。

发电机内部的线圈接收转子的转动力，并通过磁场产生电流。

3. 电能传输：由于风能是不稳定的，可能会出现风速的波动。

为了能够稳定地将风能转化为电能，风电机组通常与电网相连。

通过电网，风电机组可以将产生的电能传输到电网中供应给用户使用。

而当风速不足时，也可从电网中获取所需的电能。

三、结构介绍风电机组的主要结构包括以下几个组成部分：1. 风轮叶片：风轮叶片是风电机组的核心部分。

它们通常采用轻质但坚固耐用的材料制作，如玻璃纤维等。

叶片的设计非常重要，一方面要具备良好的气动性能，以最大化地捕捉到风能；另一方面要具备足够的强度和刚度，以承受风的作用力。

2. 主轴：主轴连接着叶片和发电机转子，它通常采用高强度的金属材料制造，如钢铁等。

主轴需要具备足够的刚度和韧性，以承受叶片转动时的力量，并将这些力量传递给发电机转子。

3. 发电机：发电机是将机械能转化为电能的关键设备。

它的转子由主轴带动，通过旋转产生电流。

发电机内部的线圈通过与转子的磁场相互作用产生电流，然后通过电缆传输到电网。

4. 塔架：塔架是支撑风电机组的结构。

由于风轮叶片较大，所以需要一个高大的塔架将整个风电机组抬升到适当的高度，使叶片能够捕捉到足够的风能。

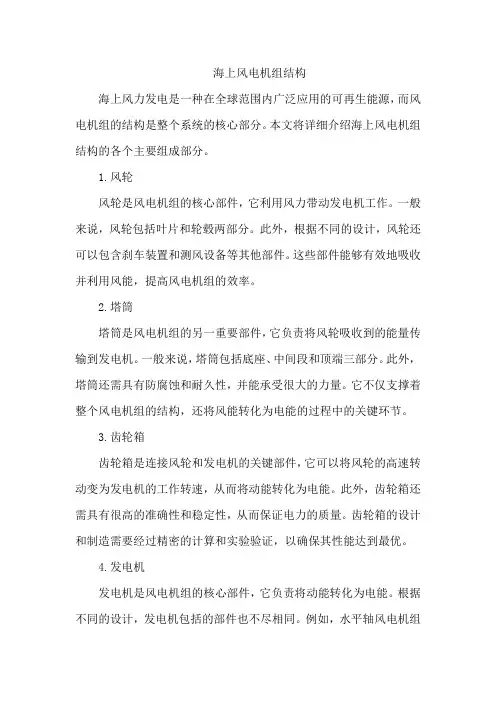

海上风电机组结构海上风力发电是一种在全球范围内广泛应用的可再生能源，而风电机组的结构是整个系统的核心部分。

本文将详细介绍海上风电机组结构的各个主要组成部分。

1.风轮风轮是风电机组的核心部件，它利用风力带动发电机工作。

一般来说，风轮包括叶片和轮毂两部分。

此外，根据不同的设计，风轮还可以包含刹车装置和测风设备等其他部件。

这些部件能够有效地吸收并利用风能，提高风电机组的效率。

2.塔筒塔筒是风电机组的另一重要部件，它负责将风轮吸收到的能量传输到发电机。

一般来说，塔筒包括底座、中间段和顶端三部分。

此外，塔筒还需具有防腐蚀和耐久性，并能承受很大的力量。

它不仅支撑着整个风电机组的结构，还将风能转化为电能的过程中的关键环节。

3.齿轮箱齿轮箱是连接风轮和发电机的关键部件，它可以将风轮的高速转动变为发电机的工作转速，从而将动能转化为电能。

此外，齿轮箱还需具有很高的准确性和稳定性，从而保证电力的质量。

齿轮箱的设计和制造需要经过精密的计算和实验验证，以确保其性能达到最优。

4.发电机发电机是风电机组的核心部件，它负责将动能转化为电能。

根据不同的设计，发电机包括的部件也不尽相同。

例如，水平轴风电机组通常使用的是三相异步发电机或双馈异步发电机，而垂直轴风电机组则可能使用的是直线发电机或旋转发电机。

5.控制系统控制系统是保证风电机组正常工作的关键，它负责监测风电机组的运作状态，并对其进行及时维护和修复。

控制系统一般由各种传感器、控制器和执行器等组成，能够实时监测和控制风电机组的各个部件。

6.变压器变压器是将电压转换成用户所需电压的重要设备，它可以将高压电变为低压电，保证用电的安全性和稳定性。

对于海上风电机组来说，变压器也是必不可少的设备之一，因为它需要将海上与陆地电网连接起来，实现电能的传输和分配。

7.支撑结构支撑结构包括机座、横梁等部件，它们负责支撑整个机组的工作，并保证其稳定的运转。

这些部件的设计和制造也需要经过精密的计算和实验验证，以确保其能够承受住各种恶劣环境和载荷条件下的运行。

风力发电机概述一、风力发电机风力发电的原理简单来说：风力发电原理是把风的动能转换为风轮轴的机械能最后到电能！工作原理现代变速双馈风力发电机的工作原理就是通过叶轮将风能转变为机械转距（风轮转动惯量），通过主轴传动链，经过齿轮箱增速到异步发电机的转速后，通过励磁变流器励磁而将发电机的定子电能并入电网。

如果超过发电机同步转速，转子也处于发电状态，通过变流器向电网馈电。

齿轮箱可以将很低的风轮转速（1500千瓦的风机通常为12-22转/分）变为很高的发电机转速（发电机同步转速通常为1500转/分）。

风机是有许多转动部件的，机舱在水平面旋转，随时偏航对准风向；风轮沿水平轴旋转，以便产生动力扭距。

对变桨矩风机，组成风轮的叶片要围绕根部的中心轴旋转，以便适应不同的风况而变桨距。

在停机时，叶片要顺桨，以便形成阻尼刹车。

就1500千瓦风机而言，一般在3米/秒左右的风速自动启动，在11.5米/秒左右发出额定功率。

然后，随着风速的增加，一直控制在额定功率附近发电，直到风速达到25米/秒时自动停机。

二、风力发电机结构风力发电机整机主要包括：1.机座2.传动链（主轴、齿轮箱）3. 偏航组件（偏航驱动、偏航刹车钳、偏航轴承）4.踏板和棒5.电缆线槽6.发电机7.联轴器8.液压站9.冷却泵(风冷型无) 10.滑环组件11.自动润滑12.吊车13.机舱柜14.机舱罩15.机舱加热器16.轮毂17.叶片18.电控系统等。

1、机座：机座是风力发电整机的主要设备安装的基机座：础，风电机的关键设备都安装在机座上。

(包括传动链（主轴、齿轮箱）、偏航组件（偏航驱动、偏航刹车钳、偏航轴承）、踏板和棒、电缆线槽、发电机、联轴器、液压站、冷却泵(风冷型无)、滑环组件、自动润滑、吊车、机舱柜、机舱罩、机舱加热器等。

机座与现场的塔筒连接，人员可以通过风电机塔进入机座。

机座前端是风电机转子，即转子叶片和轴。

2、偏航装置偏航装置：：自然界的风，方向和速度经常变化，为了使风力机能有效地捕捉风能，就相应设置了对风装置以跟踪风向的变化，保证风轮基本上始终处于迎风状况。

风电原理及结构详解
一、风电原理
风力发电是利用风能转化为电能的原理，通过风力发电机组将风能转化为电能。

当风吹向风力发电机时，风力发电机叶片受到风的冲击而旋转，从而带动发电机转动，产生电能。

通过调节发电机的输出电压和频率，可以实现并网发电，为电网提供稳定的电能。

二、风电结构
风电结构包括风力发电机组、输电线路、变电站等部分。

其中，风力发电机组是风电的核心部分，包括叶片、齿轮箱、发电机、塔筒等部分。

1. 叶片：是风力发电机组中最重要的部分之一，它能够吸收风能并将其转化为机械能，从而驱动发电机转动。

叶片的形状和材料直接影响着风能利用率和发电效率。

2. 齿轮箱：是连接叶片和发电机的中间部分，它将叶片传来的低速旋转转化为高速旋转，从而提高发电机的发电效率。

齿轮箱是风力发电机组中较为昂贵的部分，同时也是故障率较高的部分。

3. 发电机：是风力发电机组中的主要部分之一，它将机械能转化为电能。

发电机通常采用无刷双馈异步发电机或永磁同步发电机等类型。

4. 塔筒：是支撑整个风力发电机组的部分，高度一般在60-100米之间。

塔筒通常采用钢材或混凝土制成，其结构必须能够承受强风、暴雪等极端天气的影响。

5. 输电线路：是将电能从风力发电机组输送到变电站的线路，通常采用高压输电线路，以保证电能传输的稳定性和经济性。

6. 变电站：是将电能从输电线路进一步升压或降压，以满足不同地区用电需求的部分。

变电站通常包括变压器、开关柜等设备。

1。
