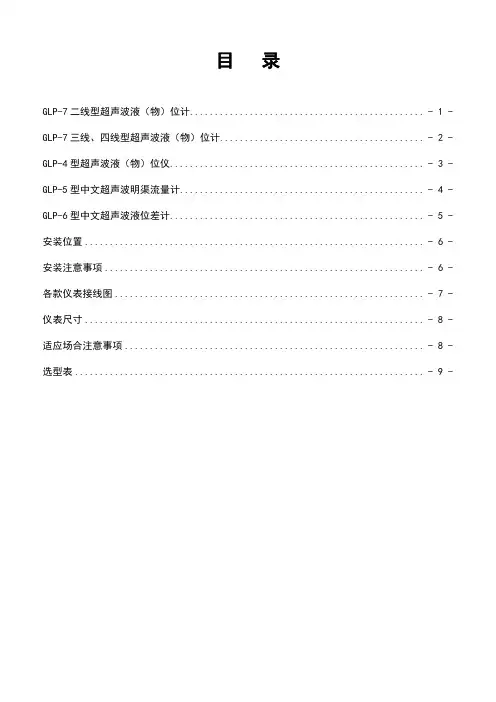

目录GLP-7二线型超声波液（物）位计............................................... - 1 - GLP-7三线、四线型超声波液（物）位计......................................... - 2 - GLP-4型超声波液（物）位仪................................................... - 3 - GLP-5型中文超声波明渠流量计................................................. - 4 - GLP-6型中文超声波液位差计................................................... - 5 - 安装位置.................................................................... - 6 - 安装注意事项................................................................ - 6 - 各款仪表接线图.............................................................. - 7 - 仪表尺寸.................................................................... - 8 - 适应场合注意事项............................................................ - 8 - 选型表...................................................................... - 9 -GLP-7二线型超声波液（物）位计主要参数及功能：电源：24VDC信号输出：4~20mA量程：0~30m发射全角：6°~12°（发射角的大小和测距能力成正比）工作模式：测量距离或测量液位液位设置：“安装高度”或“当前液位”电流跟踪：“异常即跟”模式或“异常等待”模式盲区：0.25~0.90m，盲区的大小和测距能力成正比，盲区固有分辨：测量距离＜10m时：1mm 测量距离≥10m时：10mm 防护等级：IP66，IP67精度：0.25%，0.5%环境温度：-15~+55℃外形尺寸：205（高）×115（宽）不含防水进线头×120（深）安装形式：开孔螺母安装或加装法兰（非标配）螺纹规格：M66×3开孔：68mm外壳材料：高强度工程尼龙（PA6 GF30）发射特点：多脉冲，多点发射，多点接收2线6位LCD显示备有防腐型GLP-7三线、四线型超声波液（物）位计主要参数及功能：电源：24VDC标准配置或220VAC非标准配置（谨慎采用220VAC电源，一般只适合应用在干燥通风的场合）信号输出：4~20mA标配或选配RS485接线：3线或4线量程：0~30m发射全角：6°~12°（发射角的大小和测距能力成正比）工作模式：测量距离或测量液位液位设置：“安装高度”或“当前液位”电流跟踪：即输出电流跟踪“异常即跟”模式或“异常等待”模式盲区：0.25~0.90m，盲区的大小和测距能力成正比，盲区固有分辨：测量距离＜10m时：1mm.测量距离≥10m时：10mm防护等级：IP66，IP67精度：0.25%，0.5%环境温度：-20~+55℃外形尺寸：205（高）×115（宽）不含防水进线头×120（深）安装形式：开孔螺母安装或加装法兰（非标配）螺纹规格：M66×3开孔：68mm外壳材料：高强度工程尼龙（PA6 GF30）发射特点：多脉冲，多点发射，多点接收选配功能：继电器输出：可编程1组2路3线6位LCD显示备有防腐型GLP-4型超声波液（物）位仪GLP-4A型壁挂式GLP-4B型盘装式主要参数及功能：电源：标准配置220VAC或24VDC信号输出：4~20mA或选配RS485接线：换能器和仪表4线连接（导线规格只要能满足机械强度就可，推荐4芯屏蔽线，屏蔽层单头接GND 仪表地，最大传输距离≤300m）量程：0~30m显示：6位LCD,菜单可选背光常亮和关闭（关闭有延迟）发射全角：6°~12°（发射角的大小和测距能力成正比）工作模式：测量距离或测量液位液位设置：“安装高度”或“当前液位”电流跟踪：“异常即跟”模式或“异常等待”模式盲区：0.25~0.90m，盲区的大小和测距能力成正比，盲区固有分辨：测量距离＜10m时：1mm.测量距离≥10m时：10mm探头防护：IP67、IP68精度：0.25%、0.5%环境温度：-20~+55℃探头外形：外形尺寸：205（高）×115（宽）不含防水进线头×120（深）探头安装：开孔螺母安装，螺纹：M66×3开孔：68mm探头外壳：高强度工程尼龙（PA6 GF30）控制输出：1.壁挂式3组6路继电器可编程控制输出2.盘装式2组4路继电器可编程控制输出壁挂式外形安装尺寸：仪表尺寸：184（高）不含防水进线头×231（宽）×118（深）仪表安装：壁挂安装外壳材料：ABS工程塑料盘装式外形和安装尺寸：仪表尺寸：160（宽）×80（高）×100（深）mm开孔尺寸：152×76mm仪表材料：ABS工程塑料GLP-5型中文超声波明渠流量计GLP-5A 型壁挂式GLP-5B型盘装式主要参数及功能：适用堰槽：帕歇槽、矩形堰、等宽椻、三角堰电源：标准配置24VDC或220VAC接线：换能器和仪表4线连接（导线规格只要能满足机械强度就可，推荐4芯屏蔽线，外层单头接GND，最大传输距离≤300m）信号输出：4~20mA或选配RS485盲区：0.25~0.45m 盲区固有发射全角：6°~9°全角流量：不限防护等级：IP67、IP68仪表精度：0.5%环境温度：-20~+55℃显示方式：点阵背光全中文“瞬时流量、液位高度、累积流量”同屏显示，选择巡显内容，菜单可选背光常亮和关闭模式（关闭有延迟）以及仪表多信息查询等。

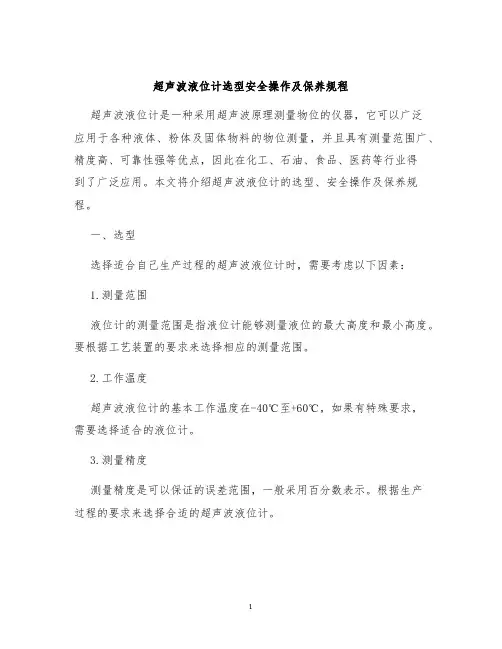

超声波液位计选型安全操作及保养规程超声波液位计是一种采用超声波原理测量物位的仪器，它可以广泛应用于各种液体、粉体及固体物料的物位测量，并且具有测量范围广、精度高、可靠性强等优点，因此在化工、石油、食品、医药等行业得到了广泛应用。

本文将介绍超声波液位计的选型、安全操作及保养规程。

一、选型选择适合自己生产过程的超声波液位计时，需要考虑以下因素：1.测量范围液位计的测量范围是指液位计能够测量液位的最大高度和最小高度。

要根据工艺装置的要求来选择相应的测量范围。

2.工作温度超声波液位计的基本工作温度在-40℃至+60℃，如果有特殊要求，需要选择适合的液位计。

3.测量精度测量精度是可以保证的误差范围，一般采用百分数表示。

根据生产过程的要求来选择合适的超声波液位计。

4.测量介质不同介质的密度、温度、粘度等物理特性存在差异，因此介质的种类对超声波液位计的选型有一定影响。

5.测量环境超声波液位计的测量环境包括环境温度、湿度、压力等方面，需要考虑各方面因素来选择合适的液位计。

二、安全操作为了确保超声波液位计的正常运行，需要遵守以下安全操作规程：1.安装安装时应该确保安装的位置符合要求，避免在暴露在阳光下或过于潮湿、灰尘较多或空气中存在腐蚀性气体的环境下安装液位计。

2.使用使用时应该按照操作说明进行操作，不得随意更改参数设置，尤其是测量参数。

3.检测使用一段时间后，需要及时检查液位计的使用情况，并及时更换液位计的零部件，确保其维护良好。

4.维护超声波液位计需要定期进行维护，特别是液位计的传感器需要定期清洗。

如果发现任何故障，应该立即通知售后服务人员。

5.保养定期进行超声波液位计的保养，包括清洗、校准等，保证液位计的正常运行。

三、保养规程1.清洗超声波液位计需要经常清洗。

为了确保液位计的测量精度，必须在清洗前确定清洗剂不会对液位计造成任何伤害。

清洗时，应首先将超声波液位计断电，并且不能使用硬物来清洗液位计的传感器。

2.校准超声波液位计一般需要校准一到两次才能保证其测量精度。

《明渠测流方法比较》一、测流方法1．超声波时差法（分单声道法与多声道法）2．超声波多普勒法3．电磁法（分单点法与多点法）二、相互比较：三、如何提高测量精度明渠流量计（指直接测流速的流量计，不包括通过水位换算流量的水位式流量计）目前有三种类型：①超声波时差法（分单声道法与多声道法）如：RISONIC2000（瑞士）②超声波多普勒法如：HOH-L-O1（北京金水中科）③电磁法（分单点法与多点法）如：LDM-51(开封厂)一、测流方法：1．超声波时差法（分单声道法与多声道法）实物安装图如下图：安装示意图如下图:测流原理如下图：断面的平均流速等于=(V1*A1+V2*A2+…Vi*Ai+…+Vn*An)/A Vi :第i个流速探头测量的平均线流速Ai :第i个分割面积2．超声波多普勒法实物安装图如下图:安装示意图如下图:测流原理如下图:断面的平均流速=实际测速范围内的杂质最大概率流速3．电磁法（分单点法与多点法）实物安装图如下图：安装示意图如下图:测流原理如下图：以三点法为例:断面的平均流速等于=(V1 *A1+V2*A2+V3*A3)*K/A Vi :第i个流速探头测量的点流速Ai :第i个分割面积K: 模型转换系数二、相互比较：以上三种明渠流量计的测速原理均是测出标准断面上的部分流速来换算为整体断面的平均流速，其中超声波时差法的单声道法与电磁法的单点法在渠道水位变化时流速探头会接近甚至露出水面，因此精度不会很高，所以这里只比较以下三种测量方法的精度：①超声波时差法（多声道法）②电磁法（多点法）③超声波多普勒法从理论上讲，三种方法测得的各自测流范围的流速精度应该都是很高的，都在1%以内，关键是换算为断面整体平均流速时其计算模型会产生误差，因此这三种方法的实际断面流量测量精度主要是换算模型及公式的精度及校准精度。

从上述测量原理图中可以看出电磁法（多点法）的实际测量范围是点，超声波时差法（多声道法）的实际测量范围是线，超声波多普勒法的实际测量范围为面，比较如下图：从上述测量范围可以看出，超声波时差法（多声道法）的测量范围完全包含了电磁法（多点法）的测量范围，因此前者的精度肯定会比后者高（实际应用中可能后者的测量精度有时会高于前者，这主要是由于安装位置、安装精度、校准方法等引起的，如果在同样的位置并采用同样的安装精度及校准方法，后者的精度肯定不会高于前者。

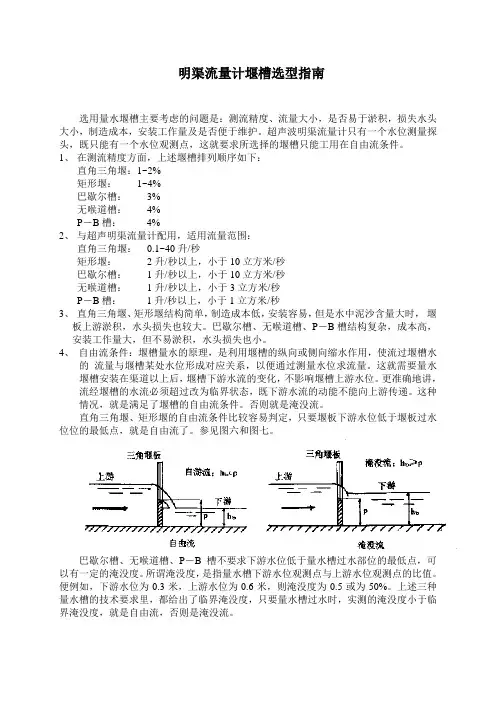

明渠流量计堰槽选型指南选用量水堰槽主要考虑的问题是：测流精度、流量大小，是否易于淤积，损失水头大小，制造成本，安装工作量及是否便于维护。

超声波明渠流量计只有一个水位测量探头，既只能有一个水位观测点，这就要求所选择的堰槽只能工用在自由流条件。

1、在测流精度方面，上述堰槽排列顺序如下：直角三角堰：1~2%矩形堰：1~4%巴歇尔槽：3%无喉道槽：4%P－B槽：4%2、与超声明渠流量计配用，适用流量范围：直角三角堰：0.1~40升/秒矩形堰：2升/秒以上，小于10立方米/秒巴歇尔槽：1升/秒以上，小于10立方米/秒无喉道槽：1升/秒以上，小于3立方米/秒P－B槽：1升/秒以上，小于1立方米/秒3、直角三角堰、矩形堰结构简单，制造成本低，安装容易，但是水中泥沙含量大时，堰板上游淤积，水头损失也较大。

巴歇尔槽、无喉道槽、P－B槽结构复杂，成本高，安装工作量大，但不易淤积，水头损失也小。

4、自由流条件：堰槽量水的原理，是利用堰槽的纵向或侧向缩水作用，使流过堰槽水的流量与堰槽某处水位形成对应关系，以便通过测量水位求流量。

这就需要量水堰槽安装在渠道以上后，堰槽下游水流的变化，不影响堰槽上游水位。

更准确地讲，流经堰槽的水流必须超过改为临界状态，既下游水流的动能不能向上游传递。

这种情况，就是满足了堰槽的自由流条件。

否则就是淹没流。

直角三角堰、矩形堰的自由流条件比较容易判定，只要堰板下游水位低于堰板过水位位的最低点，就是自由流了。

参见图六和图七。

巴歇尔槽、无喉道槽、P－B槽不要求下游水位低于量水槽过水部位的最低点，可以有一定的淹没度。

所谓淹没度，是指量水槽下游水位观测点与上游水位观测点的比值。

便例如，下游水位为0.3米，上游水位为0.6米，则淹没度为0.5或为50%。

上述三种量水槽的技术要求里，都给出了临界淹没度，只要量水槽过水时，实测的淹没度小于临界淹没度，就是自由流，否则是淹没流。

这里只是提出，要把满足自由流条件作为选择量水堰槽时的一个考虑当一个量水堰槽已安装在渠道上，并已通水，判断是否自由流是很容易的。

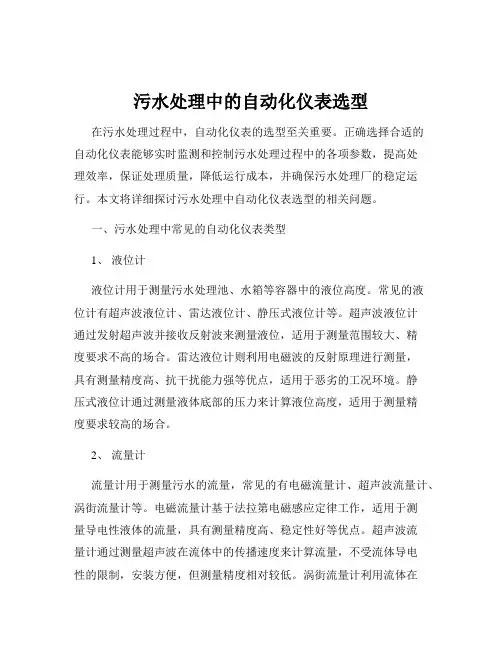

污水处理中的自动化仪表选型在污水处理过程中，自动化仪表的选型至关重要。

正确选择合适的自动化仪表能够实时监测和控制污水处理过程中的各项参数，提高处理效率，保证处理质量，降低运行成本，并确保污水处理厂的稳定运行。

本文将详细探讨污水处理中自动化仪表选型的相关问题。

一、污水处理中常见的自动化仪表类型1、液位计液位计用于测量污水处理池、水箱等容器中的液位高度。

常见的液位计有超声波液位计、雷达液位计、静压式液位计等。

超声波液位计通过发射超声波并接收反射波来测量液位，适用于测量范围较大、精度要求不高的场合。

雷达液位计则利用电磁波的反射原理进行测量，具有测量精度高、抗干扰能力强等优点，适用于恶劣的工况环境。

静压式液位计通过测量液体底部的压力来计算液位高度，适用于测量精度要求较高的场合。

2、流量计流量计用于测量污水的流量，常见的有电磁流量计、超声波流量计、涡街流量计等。

电磁流量计基于法拉第电磁感应定律工作，适用于测量导电性液体的流量，具有测量精度高、稳定性好等优点。

超声波流量计通过测量超声波在流体中的传播速度来计算流量，不受流体导电性的限制，安装方便，但测量精度相对较低。

涡街流量计利用流体在漩涡发生体两侧产生的交替漩涡来测量流量，适用于测量蒸汽、气体和液体的流量。

3、 pH 计pH 计用于测量污水的酸碱度，对于污水处理过程中的化学反应控制具有重要意义。

常见的 pH 计有玻璃电极式 pH 计和复合电极式 pH 计。

玻璃电极式 pH 计测量精度高，但易损坏；复合电极式 pH 计则具有较强的抗干扰能力和较长的使用寿命。

4、溶解氧仪溶解氧仪用于测量污水中溶解氧的含量，是反映污水处理效果的重要指标之一。

常见的溶解氧仪有膜电极法溶解氧仪和荧光法溶解氧仪。

膜电极法溶解氧仪通过测量氧在电极膜上的扩散电流来计算溶解氧含量，测量精度较高，但膜易损坏。

荧光法溶解氧仪利用荧光物质的荧光强度与溶解氧含量的关系进行测量，具有响应速度快、无需频繁校准等优点。

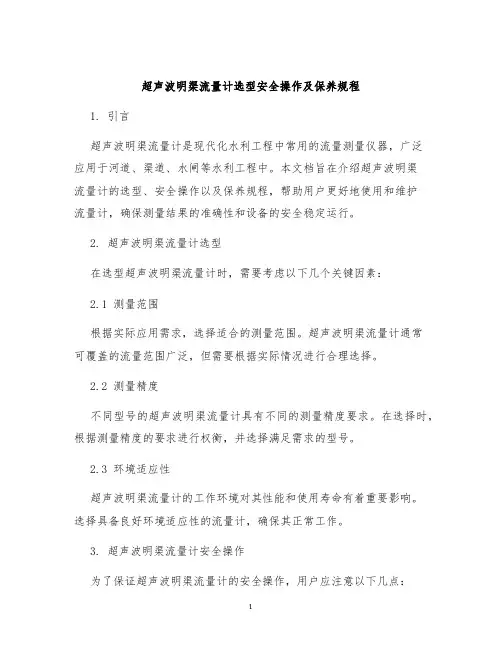

超声波明渠流量计选型安全操作及保养规程1. 引言超声波明渠流量计是现代化水利工程中常用的流量测量仪器，广泛应用于河道、渠道、水闸等水利工程中。

本文档旨在介绍超声波明渠流量计的选型、安全操作以及保养规程，帮助用户更好地使用和维护流量计，确保测量结果的准确性和设备的安全稳定运行。

2. 超声波明渠流量计选型在选型超声波明渠流量计时，需要考虑以下几个关键因素：2.1 测量范围根据实际应用需求，选择适合的测量范围。

超声波明渠流量计通常可覆盖的流量范围广泛，但需要根据实际情况进行合理选择。

2.2 测量精度不同型号的超声波明渠流量计具有不同的测量精度要求。

在选择时，根据测量精度的要求进行权衡，并选择满足需求的型号。

2.3 环境适应性超声波明渠流量计的工作环境对其性能和使用寿命有着重要影响。

选择具备良好环境适应性的流量计，确保其正常工作。

3. 超声波明渠流量计安全操作为了保证超声波明渠流量计的安全操作，用户应注意以下几点：3.1 定期检查定期对超声波明渠流量计进行检查，确保各个部件的完好无损，仪器的外壳无异常。

如发现任何磨损或损坏，应及时联系厂家或专业维修人员进行维护或更换。

3.2 正确安装在安装超声波明渠流量计时，应严格按照产品说明书及相关技术标准进行操作。

确保仪器固定牢靠，并正确连接供电和信号线。

3.3 避免干扰超声波明渠流量计对外部环境的干扰较敏感，应避免在仪器附近存在大量金属物、电磁场等可能对测量结果产生影响的物质。

3.4 正确操作在操作超声波明渠流量计时，应按照产品说明书和相关操作规程进行操作。

如有任何操作疑问，应及时咨询厂家或相关专业人员。

3.5 定期校准超声波明渠流量计的测量精度随时间推移会发生变化，因此需要定期进行校准。

校准频率一般为一年一次，具体情况可根据使用情况和厂家要求进行调整。

4. 超声波明渠流量计保养规程为了延长超声波明渠流量计的使用寿命，用户应根据以下规程进行保养：4.1 清洁仪器定期清洁超声波明渠流量计的外壳和传感器，确保表面无尘土、油污等杂质，以免影响测量精度。

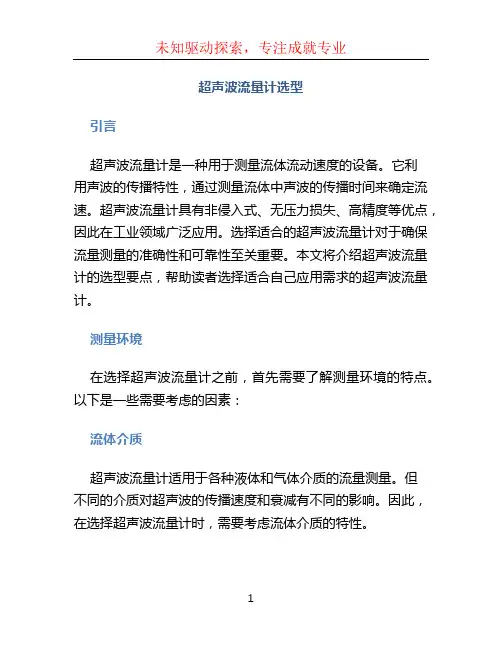

超声波流量计选型引言超声波流量计是一种用于测量流体流动速度的设备。

它利用声波的传播特性，通过测量流体中声波的传播时间来确定流速。

超声波流量计具有非侵入式、无压力损失、高精度等优点，因此在工业领域广泛应用。

选择适合的超声波流量计对于确保流量测量的准确性和可靠性至关重要。

本文将介绍超声波流量计的选型要点，帮助读者选择适合自己应用需求的超声波流量计。

测量环境在选择超声波流量计之前，首先需要了解测量环境的特点。

以下是一些需要考虑的因素：流体介质超声波流量计适用于各种液体和气体介质的流量测量。

但不同的介质对超声波的传播速度和衰减有不同的影响。

因此，在选择超声波流量计时，需要考虑流体介质的特性。

温度和压力流体介质的温度和压力对超声波流量计的性能也有一定影响。

一般来说，超声波流量计的工作温度范围在-20℃至+60℃之间。

如果测量环境的温度或压力超出了超声波流量计的工作范围，就需要选择其他适合的流量计。

管道尺寸和材质超声波流量计通常需要安装在管道上。

因此，管道尺寸和材质也是选择超声波流量计时需要考虑的因素。

不同尺寸和材质的管道对声波的传播速度和衰减会有不同的影响。

在选择超声波流量计时，需要确保合适的管道尺寸和材质。

测量要求除了了解测量环境的特点，还需要明确测量要求。

以下是一些常见的测量要求：测量精度测量精度是选择超声波流量计的重要指标。

不同型号的超声波流量计具有不同的测量精度范围。

在选择超声波流量计时，需要根据测量要求确定所需的测量精度。

流量范围不同型号的超声波流量计具有不同的测量范围。

在选择超声波流量计时，需要根据测量要求确定所需的流量范围。

输出信号超声波流量计的输出信号有多种形式，例如模拟输出信号和数字输出信号。

在选择超声波流量计时，需要根据测量要求确定所需的输出信号。

产品比较和选型在了解测量环境特点和测量要求的基础上，可以进行超声波流量计的产品比较和选型。

以下是一些常见的比较和选型要点：型号比较根据测量环境特点和测量要求，选择几个合适的超声波流量计型号进行比较。

超声波流量计工作原理及分类和选型应用2022年12月13日05:05生意社生意社12月13日讯一、CCS超声波流量计的工作原理及分类超声波流量计是一种利用超声波脉冲来测量流体流量的速度式流量仪表，如果在现场配以温度、压力仪表，经过密度补偿，还可以求得质量流量。

当超声波在流动的介质中传播的时候，相对于固定的坐标系统而言（如管道中的管壁），其声波的某些声学特性与静止介质中的声特性是不同的，在其基础上又叠加上了流体的流速信息，因而根据超声波某些声学特性随流速的变化就可以求出介质的流速。

超声波流量计根据测量原理的不同，种类较多，大致可以分为以下几类：1.传播速度法（时差法、相位差法和频差法）2.多普勒法3.相关法4.波束偏移法等。

但是目前最常采用的测量方法主要有两类：时差法和多普勒效应法。

同时，根据超声波流量计使用场合不同，可以分为固定式超声波流量计和便携式超声波流量计二、超声波流量计的选型应用根据原理不同：1、多谱勒式超声波流量计的选型多普勒法超声波流量计依靠水中杂质的反射来测量水的流速，因此适用于杂质含量较多的脏水和浆体，如城市污水、污泥、工厂排放液、杂质含量稳定的工厂过程液等，而且可以测量连续混入气泡的液体。

但是根据测量原理，被测介质中必须含有一定数量的散射体（颗粒或气泡），否则仪表就不能正常工作。

2、时差式超声波流量计的选型目前生产最多、应用范围最广泛的是时差式超声波流量计。

它主要用来测量洁净的流体流量，在自来水公司和工业用水及江河水、回用水领域，得到广泛应用。

时差式超声波流量计此外可以测量杂技含量不高(杂质含量小于10g/L，粒径小于1mm)的均匀流体，如污水等介质的流量，但不能测量含有影响超声波传播的连续混入气泡或体积较大固体物的液体。

在这种情况下应用，应在换能器的上游进行消气、沉淀或过滤。

在悬浮颗粒含量过多或因管道条件致使超声信号严重衰减而不能测量时，有时可以试降低换能器频率，予以解决。

而且精度可达±1%。

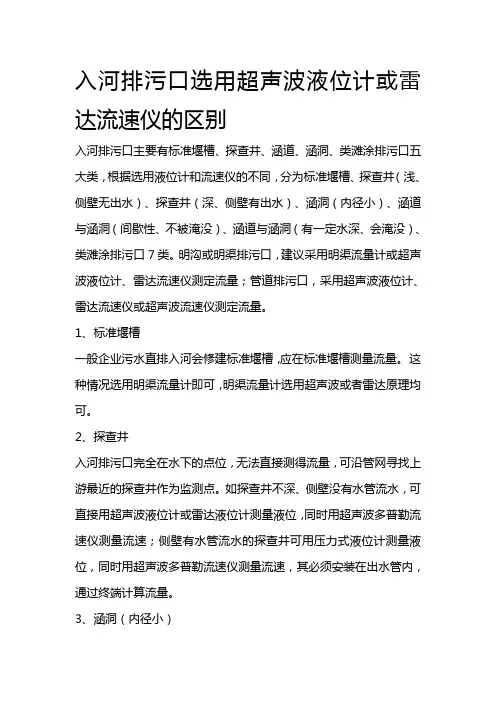

入河排污口选用超声波液位计或雷达流速仪的区别
入河排污口主要有标准堰槽、探查井、涵道、涵洞、类滩涂排污口五大类，根据选用液位计和流速仪的不同，分为标准堰槽、探查井（浅、侧壁无出水）、探查井（深、侧壁有出水）、涵洞（内径小）、涵道与涵洞（间歇性、不被淹没）、涵道与涵洞（有一定水深、会淹没）、类滩涂排污口7类。

明沟或明渠排污口，建议采用明渠流量计或超声波液位计、雷达流速仪测定流量；管道排污口，采用超声波液位计、雷达流速仪或超声波流速仪测定流量。

1、标准堰槽
一般企业污水直排入河会修建标准堰槽，应在标准堰槽测量流量。

这种情况选用明渠流量计即可，明渠流量计选用超声波或者雷达原理均可。

2、探查井
入河排污口完全在水下的点位，无法直接测得流量，可沿管网寻找上游最近的探查井作为监测点。

如探查井不深、侧壁没有水管流水，可直接用超声波液位计或雷达液位计测量液位，同时用超声波多普勒流速仪测量流速；侧壁有水管流水的探查井可用压力式液位计测量液位，同时用超声波多普勒流速仪测量流速，其必须安装在出水管内，通过终端计算流量。

3、涵洞（内径小）
入河排污口为小口径涵洞的点位，此类排污口多为间歇性排水或水量不大，可以选用超声波液位计或者雷达液位计，采用超声波多普勒流速仪测量流速，通过终端计算流量。

4、涵道与涵洞
入河排污口为涵道或者涵洞的点位，如果间歇性排水且装置不会被水淹没，可以采用超声波液位计或者雷达液位计，通过雷达流速仪测量流速；如果涵道内有一定水深，装置可能会被水淹没，则可以采用压力式液位计测量液位，使用雷达流速仪或者超声波多普勒流速仪测量流速，通过终端计算流量。

5、类滩涂排污口
对于类滩涂排污口，要做排污口改造，改造后根据上述条件选择合适的监测设备。

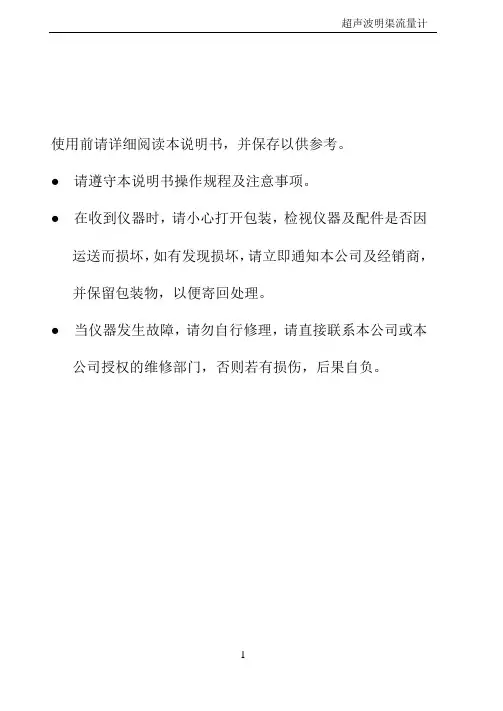

使用前请详细阅读本说明书，并保存以供参考。

● 请遵守本说明书操作规程及注意事项。

● 在收到仪器时，请小心打开包装，检视仪器及配件是否因运送而损坏，如有发现损坏，请立即通知本公司及经销商，并保留包装物，以便寄回处理。

● 当仪器发生故障，请勿自行修理，请直接联系本公司或本公司授权的维修部门，否则若有损伤，后果自负。

一概述我公司专业生产明渠流量计，用于测量明渠内各种流体的流量。

明渠流量计具有同介质非接触测量、节省场地、工作可靠、宽量程比等优点，既可用于污水排放的测量，又适用于农田水利灌溉的用水计量以及旧城区的排水改造工程。

●主要技术指标●基本原理当被测介质全部通过堰槽形成自由流时，其流量与堰槽上游水位形成对应关系，通过测量水位的高度再进行一系列换算就可以得出相应流体的瞬时流量。

●具体适用尺寸明渠流量计有钢质堰槽和PVC堰槽两种。

钢质堰槽可以同圆管进行焊接连接，无需进行土建工程，适用于自流情况下的管道，而PVC堰槽需要辅以土建导流槽。

通常情况下对于渠道的高度（深度）不作严格要求，如果有淤泥沉淀或有特殊要求，请与我公司技术部联系，我们会在第一时间给您满意的答复。

●材质的选择钢质堰槽槽体采用不锈钢制作，有极好的耐腐蚀能力；PVC堰槽具有抗腐蚀能力，但应防止阳光曝晒，防止老化，也不宜用于高温介质。

明渠渠道横剖面尺寸示意图●流量传感器全密封制作，防腐防潮，适用于各种介质的测量，更可用于低功耗测量。

电子式探头适用于有风、水、蒸气、泡沫或者涡流的环境下；超声波探头适用于腐蚀性化学物质、悬浮物和油脂存在等苛刻的环境下使用。

●明渠流量计选型步骤☆确定流量范围：可以用公式（日水排放量/日排放时间）算出每小时的排放水量。

☆确定选用测量方式：流量小于50m3/h时应选用堰式，大于该流量可根据用户现场情况进行选用。

一般现场安装位置预留较大的，水流坡度平缓的，可以选用巴歇尔槽式，如位置较小，下游畅通的，可以选用矩形堰式。

一般现场情况为下水道排放的，不易采用巴歇尔槽式，在下水道口安装矩形堰式是较佳的选择。

常见污水处理流量计的选型1、电磁流量计电磁流量计其运行原理是基于法拉第电磁感应定律，即被测介质垂直于磁力线方向流动，因而在与介质流动和磁力线都垂直的方向上产生感应电动势。

感应电动势与被测介质流之间是正比例关系，利用流速和管道截面积可以得出瞬时流量。

水中的电导率是电磁流量计能够正常工作的前提之一，污水中含有大量的杂质和盐分，具有一定的电导率，所以，电磁流量计可以用于污水测量。

而对于纯净水，则无法利用电磁流量计测量。

电磁流量计的使用优势在于精度高、测量稳定、适用范围广，可以根据介质选择电极和内衬，在恶劣介质中也可用于完成测量工作；缺点是容易受到电磁波的干扰，管径越大，价格就越昂贵，而且大管径电磁流量计拆装不容易，检修困难。

2、超声波流量计超声波流量计的工作原理是借助时差式测量原理，通过一对超声波探头发射信号穿过中间介质到达另一侧管壁，被另一个探头接收到，另一侧探头同样发射信号被第一个探头接收到。

在这个过程中，由于信号的输送时间受介质流速的影响，所以，存在一定的时间差。

基于此，超声波流量计借助相关公式计算出了相应的流量值。

一般而言，超声波流量计可分为外夹式和插入式2种。

随着技术的不断更新、升级，超声波流量计由单声路发展到多声路，目前，常用的是8声路超声波流量计，其精度可达到电磁流量计的程度，可以克服安装条件较差的问题。

如果流量计前的直管段长度达不到安装要求，可安装多声路超声波流量计。

超声波流量计具有数据自动存储、测量精度高、全中文显示、操作灵活、携带方便等优点。

与电磁流量计相比，在大管径上安装超声波流量计(特别是在1m以上的大管径)有明显的优势，而且施工难度不大，成本相对低，维护方便。

但是，超声波流量计的缺点在于插入式超声波换能器的安装会受到介质成分的影响，适用范围受到局限；换能器在使用过程中会老化，影响测量信号强度，降低测量精度；当被测介质中杂质或气泡多时，也会出现无法测量的情况。

外夹式的超声波流量计携带和安装方便，计量检测单位常常作为标准计量器具(一般为进口产品)在现场进行流量比对工作，但受换能器与管道之间耦合材料耐温程度的限制，高温下被测流体传声速度的原始数据不全，以及换能器功率强度的影响，容易导致流量计无法正常工作。

明渠流量计的选用有些工厂给排水道为敞开渠道，具有自由表面自由流，采用明渠流量计测量流量。

而另有一些工厂排水道和下水管渠，虽不敞开，但是在非受压非满水状态下流动，实际上还属于明渠。

ISO（国际标准化组织）通常称满水管为封闭管道，流体在水泵的推动或高位槽位能的作用下作强迫流动，而明渠则是靠水路本身坡度形成的自由表面流动。

明渠流量计的种类有很多，仅ISO TC113已制定和发布标准的就有近10种，工业用明渠流量计主要分为堰式和槽式两大类。

堰槽式流量计的工作原理是在明渠中设置标准化的量水堰槽，并在规定位置测量水位，则流过堰槽的流量与水位成单值关系。

根据相应流量公式或经验公式或用查表法由测出的水位值计算出流量值。

堰式流量计分薄壁堰、宽顶堰、三角形剖面堰、平坦V形堰等多种。

薄壁堰是指在明渠中垂直水流方向安装的具有一定形状的缺口，并加工成堰口的薄壁堰体，过流时其水舌表面得到充分发展的量水建筑物。

其中三角形缺口薄壁堰具有最高的流量测量精确度。

槽式流量计的常用测流槽有多种形式。

在渠道中收缩其中一段截面积，收缩部分液位低于其上游液位，测量其液位差以求流量的测量槽，一般称作文丘里槽。

1922年在文丘里槽的基础上开发适用于矩形明渠的巴歇尔槽（简称P槽），1936年开发适用于圆形暗槽的帕尔默-鲍鲁斯槽（简称PB 槽）。

堰式、槽式明渠流量计都是由液位计算流量，因此均需配用相应的液位计。

明渠流量计常用的液位计有浮子式、电容式、压力式和超声波式。

非接触式超声波液位计在明渠流量计中应用越来越广。

它同量水堰槽配合使用，连续测量水位，并进而按指定的流量同水位的关系计算流量值，从而对明渠中的水流量实现连续测量。

对于污水，难免存在沾污和腐蚀性，采用接触式水位测量仪表，容易因污垢和腐蚀性引起故障，非接触式超声波则有明显的优越性，但是测量点必须趋避表面有大量泡沫的场所。

明渠流量计选型明渠流量计是用于测量明渠水流量的一种设备，可以帮助我们了解水流情况，进行水资源管理和防洪工程设计等方面的工作。

常用的明渠测流方法有多种，包括超声波测流法、比例法、船载GPS测流法、静压测流法等等。

下面将对这些方法进行详细介绍和比较。

1.超声波测流法：这种方法是通过测量超声波在水面上的传播时间来计算水流速度，再通过测量横截面积来计算流量。

这种方法测量简单易行，可以在不影响水流情况的情况下进行测量，适用于小流量和平缓的河道。

但是，由于超声波在空气中传播时受到温度、湿度等因素的影响，测量结果可能存在一定的误差。

2.比例法：这种方法是通过在明渠上设置一个已知流量的比例尺，然后根据流过比例尺的水流高度来推算整个明渠的流量。

这种方法操作简单、经济实用，适用于水流量较小、水质浑浊以及设备和经费有限的情况下进行测量。

但是，由于比例尺只能测量单一流量，在水流变化较大的情况下可能存在较大的误差。

3.船载GPS测流法：这种方法是通过在船上安装GPS设备，测量船在水面上的移动速度和方向，再通过测量船的尺寸和形状来计算水流量。

这种方法能够获取详细的流速分布信息，并且可以覆盖整个明渠的范围，适用于复杂的河道和大流量的情况。

但是，这种方法需要专业的设备和技术支持，成本较高。

4.静压测流法：这种方法是通过在明渠中设置一定间距的静压测点，测量水流通过测点时产生的静压来计算流速，再通过测量横截面积来计算流量。

这种方法适用于各种流量和流速情况，能够获取较为准确的流量数据，常用于大型水利工程和科研研究。

但是，这种方法需要多个测点和数据处理，操作较为复杂。

综上所述，选择明渠流量计的方法需要根据实际情况来进行考虑。

超声波测流法适用于小流量和平缓的河道；比例法适用于水流量较小、水质浑浊以及设备和经费有限的情况；船载GPS测流法适用于复杂的河道和大流量的情况；静压测流法适用于各种流量和流速情况。

根据具体的需求和资源条件，选择适合的方法进行测量，可以获得准确可靠的流量数据。

超声波明渠流量计超声波明渠流量计采用标准堰槽作为辅助测量手段，主要包括：全宽堰、矩形堰、三角堰、帕歇尔槽和P－B 槽，目前比较常用的是帕歇尔槽。

整套明渠流量计由转换器、堰槽和超声波液位计三部分组成。

流通顺畅的明渠内，水的流量越大，水位越高；流量越小，水位越低。

通过测量水位，可以反算出流量。

普通明渠内流量与水位之间的对应关系，受渠道的坡降比和表面糙度影响。

在渠道内安装量水堰槽，产生节流作用，使明渠内的流量与液位有固定的对应关系。

这种对应关系主要取决于量水堰槽的构造尺寸，渠道的影响减至最小。

应用行业应用行业该流量计主要用于有自由出流排水条件的河道、灌渠，工厂、市政污水排放及其他非满管流量的测量。

测量介质测量介质水、污水、及其他液体 正确选型正确选型：：请提供以下数据：1. 介质名称2. 最大流量（Qmax ）、最小流量（Qmin ）3. 最高／最低工作温度4.其他特殊要求注意注意！！长期的现场应用经验告诉我们长期的现场应用经验告诉我们，，流量计使用当中出现的问题流量计使用当中出现的问题，，80％以上以上是由于选型不当造成的是由于选型不当造成的是由于选型不当造成的，，所以请所以请根据以上要求向我们提供详细的技术数据根据以上要求向我们提供详细的技术数据根据以上要求向我们提供详细的技术数据，，我们将为您提供最优的选型方案我们将为您提供最优的选型方案。

安装位置安装位置尽量选择在保证前面渠道比较直，水的流态比较稳定的位置，同时为了防止水的回流，要保证污水排放口低于流量计的安装高度。

技术指标技术指标90°三角堰矩形堰巴歇尔槽P-B 槽精 度 1.0-5.0%（和选择的堰槽有关） 测量液体 水、污水及其它液体堰槽材质塑料、不锈钢、玻璃钢、水泥等。

信号输出 4-20mA DC（可以选择对应瞬时流量或液位）0-5V（可以选择对应瞬时流量或液位）RS-485（数据包括时间、温度、液位、瞬时流量、累积流量） 显 示 4位液晶显示液位高度；4位液晶显示瞬时流量； 8位液晶显示累积流量。

超声波流量计选型引言超声波流量计作为一种非接触式流量计，在工业领域具有广泛的应用。

其通过发送超声波信号，并根据信号的传播时间来测量液体或气体的流速。

本文将介绍超声波流量计的选型过程，包括需要考虑的关键因素、不同类型的超声波流量计以及如何选择最适合的超声波流量计。

一、关键因素在选型过程中，需要考虑以下关键因素：1. 流体介质：不同的超声波流量计适用于不同的流体介质，包括液体和气体。

有些超声波流量计适用于各种类型的介质，而有些只适用于特定类型的介质。

因此，在选择超声波流量计时，需要确保其适用于所测量介质的特性。

2. 测量范围和精度：超声波流量计的测量范围通常以体积或质量的单位表示，如升/分钟或吨/小时。

在选型过程中，需要确定所需的测量范围，并根据应用的要求选择合适的精度。

通常情况下，测量范围越大，精度相对较低，而测量范围较小的超声波流量计通常具有更高的精度。

3. 温度和压力限制：超声波流量计在测量过程中受到温度和压力的限制。

不同类型的超声波流量计具有不同的温度和压力限制。

因此，在选型过程中，需要确保所选择的超声波流量计能够适应所测介质的温度和压力条件。

4. 安装条件：超声波流量计通常需要安装在管道上。

在选型过程中，需要考虑管道的尺寸和形状以及超声波流量计的安装需求。

有些超声波流量计需要在特定长度的直管段上安装，而有些则可以在弯管段上安装。

5. 信号输出和通信接口：不同的超声波流量计可能具有不同的信号输出方式和通信接口。

通常，超声波流量计可以通过模拟电流输出、数字脉冲输出或通信接口（如RS485、Modbus等）与其他设备进行连接。

在选型过程中，需要根据现有的控制系统和设备来选择最合适的信号输出和通信接口。

二、超声波流量计类型超声波流量计根据其工作原理和传感器的配置，可以分为以下几类：1. 声道式超声波流量计：这种类型的超声波流量计使用一对传感器，一个作为发射器发送超声波信号，另一个作为接收器接收反射回来的信号。

明渠流量监测系统方案设计北京金水中科科技有限公司2011年10月10日目录一、系统网络结构及组成二、明渠流量计的种类及选型（测流方法及选择）(一)、明渠流量计的种类（明渠测流方法）1、水位法2、流速面积法3、两种方法的比较(二)、明渠流量计的选型（测流方法选择）1、宽度20米以上的宽浅渠道的测流方法选择2、宽度20米以内的窄渠道的测流方法选择三、数据传输方案四、电源系统五、监控管理软件六、设备典型配置及预算附件:相关设备性能及技术指标一、系统网络结构及组成系统网络结构图：其中：①流量计由水位流速传感器与终端机（二次仪表）组成；②监控管理软件安装于服务器上。

③通讯仪器可选无线通讯设备或有线网络通讯设备。

④电源系统可采用民用供电系统或太阳能供电系统，也可使用电池供电。

系统组成：①明渠流量计②通讯仪器③监控软件及服务器④电源系统二、明渠流量计的种类及选型（测流方法及选择）（一）明渠流量计的种类（明渠测流方法）明渠测流方法从原理上可分为两大类：水位法与流速面积法。

水位法是通过测量量水建筑物的上游（或上、下游）水位并经经验公式或实验曲线换算成流量来实现计量的。

流速面积法不需修建量水建筑物，通过测量过水断面面积（实际上过水断面面积是通过测量的水位来换算求得的）与断面流速来求得流量。

1、水位法水位法流量计实际上是水位计加辅助的工程建筑物的总称。

·辅助的工程建筑物主要有：量水槽（巴希尔槽、无喉道量水槽等）量水堰（薄壁堰、三角堰、宽顶堰等）标准断面（指顺直的规则断面）闸孔涵洞·水位计主要有：超声波水位计（接触式式）超声波水位计（非接触式式）浮子式水位计压力式水位计雷达水位计磁伸缩水位计水尺（人工读数）一般讲如果是自由出流，用一个上游水位就可通过公式换算或查曲线求得流量，如果是淹没出流，则需要上下游两个水位。

在精度方面，由高向低排列如下：类型精度自由出流薄壁堰2%自由出流宽顶堰3%自由出流巴希尔槽3%自由出流无喉道量水槽3%-5%自由出流闸孔5%自由出流标准断面10-20%淹没出流薄壁堰20%淹没出流宽顶堰25%淹没出流巴希尔槽25%淹没出流无喉道量水槽25%淹没出流闸孔20-30%淹没出流标准断面30%（上述精度是渠道小于5米且流态较稳时的理论精度，渠道越宽精度越低）2、流速面积法流速面积法流量计主要通过测流速及水位来计算求得流量，主要有：①超声波时差法测量线流速，分单声道法与多声道法。
