超声波液位计说明书

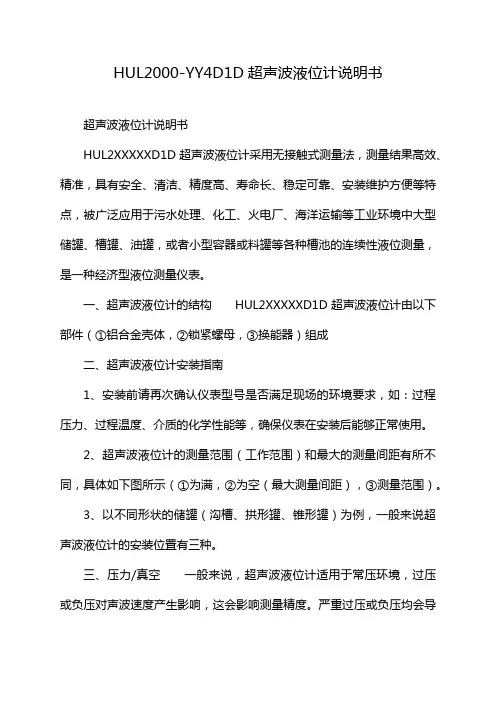

HUL2000-YY4D1D超声波液位计说明书超声波液位计说明书HUL2XXXXXD1D超声波液位计采用无接触式测量法，测量结果高效、精准，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，被广泛应用于污水处理、化工、火电厂、海洋运输等工业环境中大型储罐、槽罐、油罐，或者小型容器或料罐等各种槽池的连续性液位测量，是一种经济型液位测量仪表。

一、超声波液位计的结构HUL2XXXXXD1D超声波液位计由以下部件（①铝合金壳体，②锁紧螺母，③换能器）组成二、超声波液位计安装指南1、安装前请再次确认仪表型号是否满足现场的环境要求，如：过程压力、过程温度、介质的化学性能等，确保仪表在安装后能够正常使用。

2、超声波液位计的测量范围（工作范围）和最大的测量间距有所不同，具体如下图所示（①为满，②为空（最大测量间距），③测量范围）。

3、以不同形状的储罐（沟槽、拱形罐、锥形罐）为例，一般来说超声波液位计的安装位置有三种。

三、压力/真空一般来说，超声波液位计适用于常压环境，过压或负压对声波速度产生影响，这会影响测量精度。

严重过压或负压均会导致超声波液位计无法正常工作。

四、防潮当仪表安装在户外或有潮气的环境中，如遇到下雨或存在冷凝现象时，雨水和冷凝水便会随之往下流，所以在接入电缆之前，请将电缆线弯曲并朝下引，以防止水或潮气进入仪表。

3、以不同形状的储罐（沟槽、拱形罐、锥形罐）为例，一般来说超声波液位计的安装位置有三种。

从超声波液位计的测量原理可知，超声波液位计仅能应用于能够充分反射和传播超声波的介质当中。

如果所测量介质无法反射和传播超声波，或者介质具有较强的挥发性，甚至对于超声波具有较强吸附能力，此时，就不能选用超声波液位计用于液位测量。

超声波液位计是一种应用广泛的非接触式连续测量液位仪表。

实际应用中，由于现场复杂多样，工况迥异，就需要根据工况特点选择与之相适应的超声波液位计。

为使超声波液位计更好地满足现场工况的需求，结合超声波液位计的具体参数进行选择就显得颇为必要。

超声波液位计说明书
超声波液位计是一种使用超声波技术来测量液体或固体物体的位置或深度的设备。

它主要由超声波传感器、控制单元和显示屏组成。

超声波传感器通常由发射器和接收器组成。

发射器会产生超声波，并将其发送到被测物体上。

当超声波遇到被测物体时，一部分会被反射回来，并被接收器接收到。

根据超声波的传播时间，可以计算出被测物体与超声波传感器的距离。

控制单元负责处理接收到的超声波信号，并进行计算和转换，从而得出被测物体的准确位置或深度。

它还可以根据需要进行设置和调整，以适应不同的测量要求。

显示屏会将测量结果以数字或图形的形式显示出来，让用户可以直观地了解被测物体的位置或深度。

有些超声波液位计还可以通过网络或其他通信方式将测量数据传输到远程设备上，方便远程监控和数据分析。

超声波液位计具有测量范围广、测量精度高、反应速度快、使用方便等优点。

它广泛应用于工业、环保、化工、石油、食品等领域，用于液体储罐、输送管道、水池、水箱、井等的液位检测和监控。

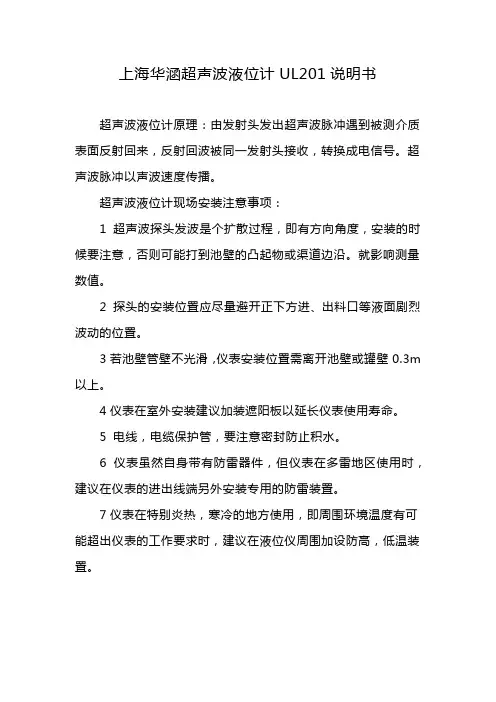

上海华涵超声波液位计UL201说明书
超声波液位计原理：由发射头发出超声波脉冲遇到被测介质表面反射回来，反射回波被同一发射头接收，转换成电信号。

超声波脉冲以声波速度传播。

超声波液位计现场安装注意事项：
1 超声波探头发波是个扩散过程，即有方向角度，安装的时候要注意，否则可能打到池壁的凸起物或渠道边沿。

就影响测量数值。

2 探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。

3若池壁管壁不光滑，仪表安装位置需离开池壁或罐壁0.3m 以上。

4仪表在室外安装建议加装遮阳板以延长仪表使用寿命。

5 电线，电缆保护管，要注意密封防止积水。

6 仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，建议在仪表的进出线端另外安装专用的防雷装置。

7仪表在特别炎热，寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，建议在液位仪周围加设防高，低温装置。

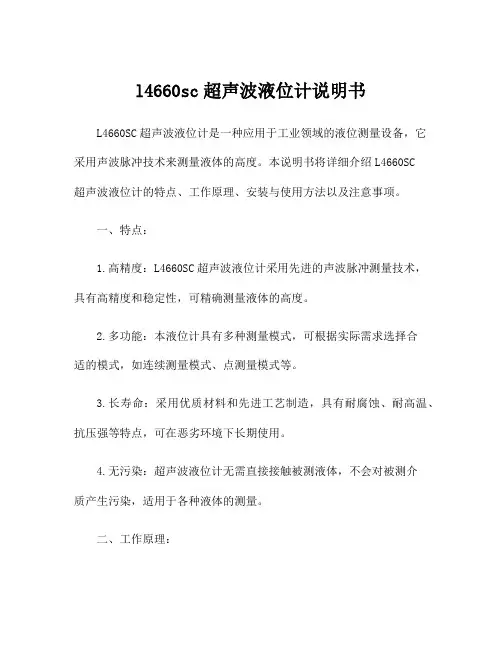

l4660sc超声波液位计说明书L4660SC超声波液位计是一种应用于工业领域的液位测量设备，它采用声波脉冲技术来测量液体的高度。

本说明书将详细介绍L4660SC超声波液位计的特点、工作原理、安装与使用方法以及注意事项。

一、特点：1.高精度：L4660SC超声波液位计采用先进的声波脉冲测量技术，具有高精度和稳定性，可精确测量液体的高度。

2.多功能：本液位计具有多种测量模式，可根据实际需求选择合适的模式，如连续测量模式、点测量模式等。

3.长寿命：采用优质材料和先进工艺制造，具有耐腐蚀、耐高温、抗压强等特点，可在恶劣环境下长期使用。

4.无污染：超声波液位计无需直接接触被测液体，不会对被测介质产生污染，适用于各种液体的测量。

二、工作原理：L4660SC超声波液位计利用声波的传播速度差来测量液体的高度。

当液体介质存在于液位计的测量范围内时，超声波发射器会向下发射一束频率和幅度稳定的声波信号。

声波信号在液体和传感器之间传播，当遇到液体表面时，部分能量被液体吸收，而另一部分能量反射回来。

超声波接收器接收到反射回来的信号，并计算从发射器到液体表面的时间间隔，根据声速和时间间隔的关系，即可计算出液体的高度。

三、安装与使用方法：1.安装：将L4660SC超声波液位计安装在液体容器的顶部，确保传感器与液体表面垂直，在安装过程中需注意避免振动和干扰源等对测量精度的影响。

2.连接：将液位计的输出信号线连接至测量仪表或控制系统，确保连接正确、牢固可靠。

3.参数设置：根据实际需要，通过仪表或控制系统对液位计的参数进行设置，包括单位、测量范围、测量模式等。

4.校准：在使用前，需要对液位计进行校准，确保测量结果的准确性。

具体校准方法可参考本产品的校准说明书。

四、注意事项：1.在安装、使用和维护过程中，请务必参考本说明书，并按照操作规程进行操作。

2.请确保电源的稳定，并遵循相关的电气安全规范。

3.避免液体溢出或喷溅到液位计上，以防止损坏或影响测量结果。

技术原理超声波物位计安装于容器上部，在电子单元的控制下，探头向被测物体发射一束超声波脉冲。

声波被物体表面反射，部分反射回波由探头接收并转换为电信号。

从超声波发射到被重新被接收，其时间与探头至被测物体的距离成正比。

电子单元检测该时间，并根据已知的声速计算出被测距离。

通过减法运算就可得出物位值。

技术问答1．超声波物位计适于什么样的应用环境？通常应用于温度在150℃以下、压力在5Bar（5kg/cm2）以下的场所进行液位或料位的测量。

2．对于密闭容器内的挥发性的液体的液位测量，应注意那些事项？应注意两点：a容器内气体声速可能与空气中的声速不同，如液位计不能对声速进行修正，则会出现较大误差；b挥发性的液体会在超声波液位计探头表面凝结，阻挡声波的收发，要求液位计具有可变功率控制功能。

我公司产品能够满足以上要求，并有大量的实践应用。

3．超声波物位计可以测量原煤仓、煤粉仓的料位吗？原煤的料位测量是可行的，有足够的应用经验和成功实例；煤粉仓的料位测量使用超声波方式目前并不理想。

4．对于液面剧烈波动的液体，如何使用超声波液位计进行液位测量？有三种可行的办法：a选用具有自动功率控制功能的超声波液位计b选用更大量程的超声波液位计c在液体中加入塑料管，测量塑料管内液位5．两线制超声波物位计与三线制超声波物位计有和不同？两线制超声波物位计其供电（DC24v）与信号输出（DC4-20mA）共用一个回路，仅使用两条线即可，为标准的变送器形式，不足之处是发射功率微弱，不适合液面有较大波动的液位测量和料位测量，当液体有较大挥发性时，测量效果有时也不理想。

三线制超声波物位计实际上为四线制，其供电（DC24v）与信号输出（DC4-20mA）回路分离，各使用两条线，当它们负端共地相连时，通常使用三条线即可。

其优势是发射功率较大，适合对各种条件的液位和料位进行测量，效果理想。

超声波物位计当用于液位测量时常称为：超声波液位计当用于料位测量时常称为：超声波料位计产品展示技术特点一体式超声波物位计—基本型首要说明：HLU4HLU8型为直流24V 供电LCD 液晶显示（-25o C ～60o C ）环境温度-45o C ～75o C HLU4E HLU8E 型为直流24V 供电LED 数码管显示环境温度-45o C ～75o C HLU4A HLU8A 型为交流220V 供电LCD 液晶显示环境温度-25o C ～60o C基本型◆三线制接线，声波发射强劲，测量稳定可靠◆低盲区，高灵敏度◆智能信号处理技术，适应各种工况◆独到的自动功率控制，自动增益控制◆过压过流保护，雷电保护◆光电隔离的4-20mA 电流输出◆失效保护，电流输出22mA◆允许较大电流通过的双继电器用于泵控制或报警◆带有LCD 或LED 的大显示窗，便于调试和观察◆声速可调整，测量更准确◆全塑料外壳（IP68），耐酸碱，适应恶劣环境◆灵活的支架或法兰安装◆可选的直流DC24V 或交流AC220V 供电形式HLU4HLU8拓展型HLU6HLU12大量程HLU20HLU30外形尺寸用于支架安装的过孔位置一体式超声波物位计—拓展型首要说明：HLU6HLU12型为直流24V供电LCD液晶显示（-25o C～60o C）环境温度-45o C～75o CHLU6E HLU12E型为直流24V供电LED数码管显示环境温度-45o C～75o CHLU6A HLU12A型为交流220V供电LCD液晶显示环境温度-25o～60o C外形尺寸用于支架安装的过孔位置一体式超声波物位计—大量程首要说明：HLU20HLU30型为直流24V供电LCD液晶显示（-25o C～60o C）环境温度-45o C～75o C HLU20E HLU30E型为直流24V供电LED数码管显示环境温度-45o C～75o C HLU20A HLU30A型为交流220V供电LCD液晶显示环境温度-25o C～60o C分体式超声波物位计USS—BD3型量程：3米盲区：0．25米供电：DC24v USS—BA3型量程：3米盲区：0．25米供电：AC220v USS—BD6型量程：6米盲区：0.30米供电：DC24v USS—BA6型量程：6米盲区：0．30米供电：AC220vUSS—BD20型量程：20米盲区：0．60米供电：DC24V USS—BA20型量程：20米盲区：O ．60米供电：AC220V USS—BD30型量程：30米盲区：0．80米供电：DC24V USS—BA30型量程：30米盲区：0．80米供电；AC220VUSS—BDlO 型量程：10米盲区：0.40米供电：DC24V USS—BAlO 型量程：10米盲区：0.40米供电：AC220V。

超声波液位计使用说明书一、产品概述超声波液位计是一种用于测量液体或固体物料高度的仪器。

它利用超声波的特性，通过发射和接收超声波信号，来测量液位的高度。

本使用说明书将为您详细介绍超声波液位计的使用方法和注意事项。

二、产品结构超声波液位计主要由下列组件构成：1. 发射器：负责产生超声波信号并将其发送到液体表面2. 接收器：接收经过液体反射后的超声波信号3. 信号处理器：对接收到的信号进行处理和分析，计算出液位的高度并将结果显示出来4. 显示屏：用于显示液位的高度信息5. 控制面板：用于设置参数、调整仪器功能的开关和按钮三、使用方法1. 安装：将超声波液位计固定在待测液体容器的合适位置，确保发射器和接收器与液面垂直对齐，避免产生误差。

2. 开机：将电源插头插入电源插座，按下电源开关按钮启动仪器。

3. 参数设置：通过控制面板上的按钮，设置所需测量模式、单位和灵敏度等参数。

根据实际需要，确保选择合适的参数配置。

4. 测量：待仪器完成初始化后，将在显示屏上显示液位的高度信息。

当液位发生变化时，仪器会自动更新数据，您可以根据需要随时查看液位信息。

5. 关机：使用完毕后，按下电源开关按钮，断开电源，关闭仪器。

四、使用注意事项1. 安全操作：在插拔电源线或触摸仪器时，请确保仪器处于关闭状态，以免发生触电或其他意外事故。

2. 正确安装：确保超声波液位计固定牢固并与待测液体保持垂直对齐，避免测量误差。

3. 防止污染：在测量过程中，避免液体或其他物体附着在发射器或接收器上，以免干扰信号传输和影响测量结果。

4. 防水防爆：超声波液位计通常具有防水和防爆功能，但请注意不要长时间浸泡在液体中，以免损坏设备。

5. 避免干扰：在使用超声波液位计时，尽量远离其他声波干扰源，以保证测量的准确性。

6. 定期检查：定期清洁和检查仪器，确保其正常工作和准确测量。

五、故障排除1. 若发现仪器无法正常启动，请检查是否插入了正确的电源线并接通电源。

兆泰克超声波液位计说明书1. 引言本说明书旨在为用户提供关于兆泰克超声波液位计的详细信息和操作指南。

兆泰克超声波液位计是一种先进的测量设备，可广泛应用于工业生产、环境保护、水利水电等领域。

本说明书将介绍该产品的特点、技术参数、安装步骤和使用注意事项。

2. 产品特点兆泰克超声波液位计具有以下特点：•非接触式测量：通过发送和接收超声波信号，实现对液体表面的测量，无需与被测介质接触。

•高精度测量：采用先进的数字信号处理技术，提供高精度的液位测量结果。

•宽工作范围：可适应不同液体介质和工作环境，如腐蚀性介质、高温介质等。

•易安装：支持多种安装方式，如侧壁安装、顶部安装等，方便用户根据实际需求进行选择。

3. 技术参数参数值测量范围0-10米精度±0.5%工作温度-40℃~+80℃工作电压24V DC输出信号4-20mA, RS485防护等级IP674. 安装步骤以下是兆泰克超声波液位计的安装步骤：1.确保安装环境符合要求：工作温度在-40℃~+80℃之间，无强烈振动和电磁干扰。

2.根据需要选择安装方式：可选侧壁安装或顶部安装，根据实际情况选择最适合的方式。

3.将超声波液位计固定在安装位置上：使用螺丝将设备牢固地固定在所选位置上。

4.连接电源和信号线：将24V DC电源连接到设备上，并根据需要连接输出信号线。

5. 使用注意事项为了确保兆泰克超声波液位计的正常运行，请用户注意以下事项：•在使用过程中，请避免强烈撞击和振动，以免影响测量精度。

•请确保设备安装在无强烈电磁干扰的环境中，以防止信号干扰。

•使用前请检查设备是否完好无损，如有损坏或异常情况，请勿使用，并及时联系售后服务。

•请按照说明书提供的操作方法正确使用设备，避免误操作导致不必要的问题。

6. 常见问题解答Q1: 如何校准兆泰克超声波液位计？A: 兆泰克超声波液位计可以通过自动校准功能进行校准。

在设备上按照说明书中的步骤进行设置即可。

Q2: 超声波液位计是否适用于腐蚀性介质？A: 是的，兆泰克超声波液位计采用耐腐蚀材料制作，适用于多种腐蚀性介质。

超声波液位计使用说明书1、测量原理超声波是指振动频率超过20kHz的声波，其发射和接收一般由石英晶体或压电陶瓷构成的换能器也即是探头实现的。

超声波液位计是非接触液位测量仪表中发展的比较快的一种。

超声波在同种介质中传播速度相对恒定，遇到被测物体表面产生反射，基于此原理研制出超声波液位计。

现在智能型的超声波液位计可以对接收信号进行分析、处理，并实现干扰信号过滤，多重回波识别，温度补偿等有关信息。

探头与介质液面间距离D和声波传输时间t的关系为：D= c•t/2；介质液位：L=E-D=E-c•t/2。

2、安装结合现场调试经验和超声波液位计的特点，超声波液位计的安装主要有以下注意事项和要求：（1）超声波液位计的换能器即探头一般安装在由罐体引出的一段带法兰管道上，在安装时要防止管道过长影响超声波的发射接收，造成液位计无法正常工作。

（2）一般情况下，超声波液位计的探头应垂直于被测面，实在不能满足的情况下，应考虑使用反射板反射实现。

（3）对于拱形底部或者顶部的容器，超声波液位计应安装在偏离顶部中心位置，以防止回波聚集顶部产生多重干扰。

而对于平底容器则宜安装在顶部中央位置。

（4）安装超声波液位计应避开容器有障碍物、搅拌机、泵、进料口易造成液位剧烈波动的地方，如确实无法避免应考虑增设导波管。

（5）考虑到抑制工业环境下的电磁干扰，超声波液位计的信号电缆应安装屏蔽层。

3、技术特点（1）超声波液位计是采用声波测量的仪器，声波传播必须要有传播介质。

（2）超声波液位计通过压电效应产生振动发射超声波，所以其通常用在常压容器中，而且声波的传播速度受温度影响较大，一般情况下超声波换能器的工作温度不能过高。

（3）非接触式测量，超声波液位计的探头安装在被测物上方，实现非接触测量，可以对有毒物、腐蚀性、粘稠物等进行测量，特别是带有只能操作面板的超声波液位计，人机交互良好，维护方便简单。

（4）应避免安装在液体容易产生泡沫、漂浮物或者液面易波动的地方，否则会导致虚假回波的产生。

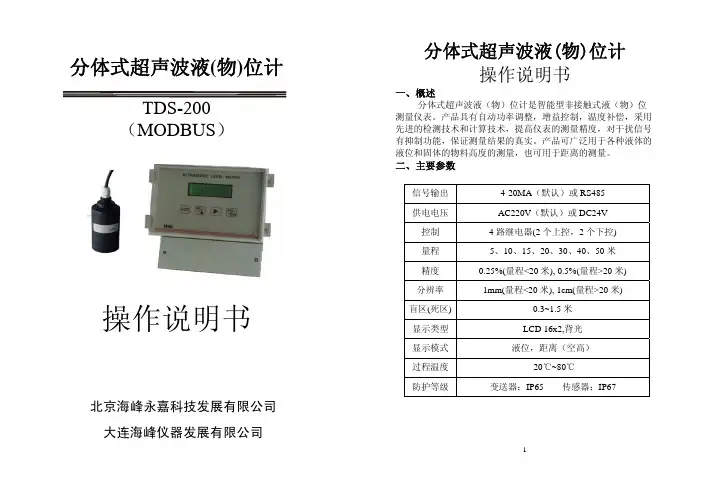

分体式超声波液(物)位计TDS-200 （MODBUS ）操作说明书北京海峰永嘉科技发展有限公司 大连海峰仪器发展有限公司分体式超声波液(物)位计操作说明书一、概述分体式超声波液（物）位计是智能型非接触式液（物）位测量仪表。

产品具有自动功率调整，增益控制，温度补偿，采用先进的检测技术和计算技术，提高仪表的测量精度，对干扰信号有抑制功能，保证测量结果的真实。

产品可广泛用于各种液体的液位和固体的物料高度的测量，也可用于距离的测量。

二、主要参数信号输出 4-20MA （默认）或RS485 供电电压 AC220V （默认）或DC24V 控制 4路继电器(2个上控，2个下控) 量程5、10、15、20、30、40、50米精度 0.25%(量程<20米), 0.5%(量程>20米) 分辨率 1mm(量程<20米), 1cm(量程>20米)盲区(死区)0.3~1.5米显示类型 LCD 16x2,背光 显示模式液位，距离（空高）过程温度 -20℃~80℃ 防护等级变送器：IP65 传感器：IP67三、操作说明<一>LCD 显示信息1. 主显示界面：给仪表通电后，经过仪表启动过程，仪表正常工作后就进入主显示界面，主显示界面有以下4种显示方式距离（空高）模式 液位模式第一行Dist 表示距离（空高），Level 表示液位。

显示探头下表面到液面（或其他反射面）的距离，一般称为空高，当液位增加时，空高值（Dist）会相应减少。

第二行中的1、2、3和4分别表示上上控继电器（HH ）和上控继电器（H ），下控继电器(L)，下下控继电器(LL)，on 和off 分别表示继电器的吸合状态和释放状态。

若第二行中是4个数据则表示回波信号的强度，一般最后一位数据会达到200以上。

注：主显示界面与 中设的值有关。

2.密码界面:用于输入密码。

3.用户参数界面：用户参数界面有空距和满度、盲区、数据变化率和485设置和滤波次数n 、主显示方式、上上控继电器、上控继电器、下控继电器和下下控继电器8个界面，如下所示： （1）空距和满度，MAX_DIST 表示空距，FULL 表示满度，下面数据表示具体的值。

超声波液位计使用说明书
利用超声波测量距离的原理可简单描述为：超声波定期发送超声波，遇到障碍物时发生反射，发射波经由接收器接收并转化为电信
号，这样只要测出发送和接收的时间差即可。

超声波测距的算法: 超声波在空气中传播速度
为340m/s（15℃时）。

X2是声波返回的时刻，X1是声
波发出的时刻，X2-X1得出的是一个时间差的绝对值，
假定X2-X1=0.03S，则往返距离为340m*0.03S=10.2m，实际距离为10.2/2=5.1米。

这就是超声波探头到反射物体之间的距离。

参数设定方法：
1、高液位：已经将高液位置锁定在距离上盖下方100mm，物料液面一旦高于该位置，“高液位”继电器断开，指示灯亮，“绿-黄”线导通。

2、低液位设定：打开壳体，能够看到下图所示红色拨码开关，下排开关全部推上即1248均为ON，则对应最大深度系数1+2+4+8=15，对于750mm就有15*50的深度设定，液面低于该位置，“低位”继电器闭合，指灯亮，“黑-黄”线导通。

特别注意电源接线（蓝-红）220VAC，不可搞混。

产品型号：QD3-100/750-220AC
最大探测深度750mm 电源220V
出厂时已设定：高液位，箱盖以下100mm 低液位：箱盖以下400mm
如需改变测量距离按设定方法自行设定。

高液位继电器触点为常闭点、低液位继电器触点为常开点。

接线：电源线：蓝线，红线
高油位线：绿线、黄线
低油位线：黑色、黄线。

XLCY-1二线制超声波液位计操作说明书一、概述XLCY-1二线制超声波液（物）位计是智能型非接触式液（物）位测量仪表。

产品具有自动功率调整，增益控制，温度补偿，采用先进的检测和计算技术，对干扰信号有抑制功能，从而在根本上提高了仪表的测量精度，保证测量结果的真实。

产品可广泛用于各种液体的液位和固体的料位高度测量，也可用于距离的测量。

三、操作说明<一>LCD显示信息1.主显示界面：给仪表通电后，经过仪表启动过程，仪表正常工作后就进入主显示界面，主显示界面有以下2种显示方式（液位和距离）注：主显示界面由用户参数DIST(0)LEVEL(1)中设的值决定。

（详见参数说明）2、用户参数界面(各代码的说明、参数意义)PASS 密码输入（输入3456进入参数设定）MAX_DIST 空距:设成探头底面到液位值为0位置的距离FULL 满度：20mA电流设定点。

BLANKING 测量盲区：盲区即探头下表面到测量液（物）面最小距离，在这一区间内仪表无法正常工作，一般取值30CM~60CM之间。

REAT 测量数据的变化率：测量数据的变化率控制，该值显示每次测量后最大允许的测量值变化量，一般测液位时设定为10~30mm。

设定为00mm时仪表转换至物(料)位模式。

DIST(0)LEVEL(1) 显示内容：显示距离与液位的切换，设定为“00”时显示距离，设定为“01”时显示液位,设成“02”，“03”为工厂调试模式，实际现场使用时不建议在此模式下。

COM_ID 滤波次数：该参数只有当RATE(测量数据变化率)设成00mm,即仪表在物(料)位模式下时才有效，该参数值越大则信号滤波能力越强，但同时也会降低仪表的响应速度，所以一般取值为3-5之间。

<二>按键定义更换显示内容：处于主显示界面时，按此键进入密码界面，处于用户参数界面时，按此键切换到下一个参数界面。

需要输入密码或修改参数时，按此键即进入设定状态，此时被修改的位会闪烁，再按此键，闪动位数字加‘1’变化。

智能型超声波液位计用户手册量程： 0-20米仪表工作电压： 24VDC,AC220V温馨提示：安装调试前，请仔细阅读用户手册！！超声波液位计超声波液位计保修卡回执用户名称联系地址联系人联系电话产品型号产品编号验收日期安装负责人……………………………………………………………………超声波液位计保修卡说明产品型号产品编号验收日期安装负责人保修政策：●用户在维修时请出示保修卡。

在保修期内因正常使用出现的故障，可凭保修卡享受规定的免费保修。

●保修期限：本公司产品保修期由验收日期起算十二个月内。

以下情况不在免费保修范围内：●产品或其部件已超出免费保修期。

●因使用环境不符合产品使用要求而导致的硬件故障。

●因不良的电源环境或异物进入设备所引起的故障或损坏。

●由于未能按使用操作手册上所写的使用方法和注意事项进行操作而造成的故障。

●由于不可抵抗力如：雷电、水火灾等自然因素而造成的故障。

擅自拆机修理或越权改装或滥用造成的故障或损坏。

限制说明：●请用户妥善保存保修卡作为保修凭证，遗失不补。

本保修卡解释权限归本公司所有，本公司有权对本卡内容进行修改，恕不事先通知。

7超声波液位计目录1概述 (1)2 技术指标 (1)3仪表安装 (2)3.1仪表外形尺寸 (2)3.2仪表接线 (2)3.3安装参数含义 (3)3.4仪表安装原则 (3)3.5安装注意事项 (4)4仪表调试 (4)4.1键盘说明 (4)4.2 参数的设置 (4)4.2.1 液位标定 (4)4.2.2 20mA设置 (5)4.2.3探头高度 (5)4.2.4显示模式设置 (5)4.4.7 P--Multi菜单 (6)超声波液位计保修卡回执 (7)超声波液位计1、概述衷心感谢您选购本公司超声波液位计！本仪表包含多项专利技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。

本仪表可通过4~20mA或RS485(Modbus协议或其他定制协议)连接到显示表或各种DCS系统中，为工业的自动化运行，提供实时的液位数据。

超声波液位计选型表AIPWELL SONIC1. 工作原理探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液(物)面的距离和超声波经过的时间成比例:h b = ct2即距离 [m] = 时间×声速/2 [m]声速的温度补偿公式:环境声速= 331.5 + 0.6×温度2. 现场条件1) 环境温度 : -20 ~ +60℃2) 表壳保护等级 : IP65 适用于户外安装3) 适用测量的介质 : 适用于大部分液体及粉状颗粒状固体，弱酸，弱碱，强碱，低于40%的强酸。

若在强酸应用场合，请与我司联系，应使用防腐探头。

4)容器压力 : 0.7~3 bar5) 在下面的任何一种情况，要严格按照手册要求安装： ① 有泡沫的液体/固体② 周围有强电压，强电流，强电磁干扰，尽量避免高电压，高电流及强电磁干扰③ 大风和太阳直晒 ④ 强震动6) 其他特殊情况请向厂家联系。

3. 安装AIPWELL SONIC系列仪表安装方便。

1)一体式超声波液位计外形尺寸。

1002)分体式超声波液位计的外形尺寸AIPWELL SONIC3-1户外安装1)水道和户外安装时，需做一个安装支架，如下图。

AIPWELL SONIC2)探头要垂直液面或料位表面安装。

3) 若支架在风中摇摆的话，会给测量带来误差。

4) 探头安装必须高于最高液（物）位35cm 以上（防腐则需40-60cm ），从而避免进入仪表的盲区。

若量程大时，盲区会适当加大。

盲区（5) 在超声波10度发射角内不应该有障碍物，避免产生错误回波。

6) 避免阳光直晒，保证探头温度与环境温度一致，达到准确测量。

7) 避免强风的地方环境，因为强风会改变超声波的发射路径，出现错误回波。

.3-2 安装在密闭容器1)避免空气或污染物进入罐内，在探头螺纹处加密封胶或特氟隆胶带。

推荐使用合成树脂法兰（如 PVC）安装。

密封胶或特氟隆胶带2)探头安装时一定要垂直液（物）体表面。

User's Manual杭州米科传感技术有限公司更多资讯请扫二维码服务电话：400-163-1718杭州米科传感技术有限公司U-MIK-ZPZPM-ZZ CN2第2版超声波液位计使用说明书前言●感谢您购买本公司产品。

●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。

●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。

●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。

注意●因本产品的性能和功能会不断改进，本手册内容如有更改，恕不另行通知。

●本公司力求本手册的正确、全面。

如有错误、遗漏，请和本公司联系。

●本产品禁止使用在防爆场合。

版本U-MIK-ZPZPM-ZZCN2第二版2021年1月I目录第一章、产品概述 (1)第二章、产品特色 (2)第三章、主要技术参数 (3)第四章、菜单操作及参数设置 (5)第五章、安装方法及使用注意事项 (10)第六章、接线示意图 (16)第七章、常见疑难现象及处理方法 (22)第八章、质保及售后服务 (26)第九章、通讯协议 (27)II第一章产品概述第一章产品概述超声波物(液)位仪是一台博采众长，吸取了国内外多种物（液）位仪优点，解决了高温不能用超声难题。

实现了全数字化，人性化设计理念的通用型物（液）位仪，具有完善的物（液）位测控，数据传输和人机交流功能。

本产品支持隔离4-20mA、HART输出。

本产品具有抗干扰性强、线性好、精度高等特点。

本产品不必接触工业介质就能满足大部分液位、料位测量要求，彻底解决了压力式、电容式、浮子式等传统测量方式带来的缠绕、堵塞、泄露、介质腐蚀、维护不便等缺点。

因此可广泛应用于与料位、液位测控相关的各个领域。

1第二章产品特色第二章产品特色●电压适应范围宽●备份和还原设置功能●可测多种物理量功能●可任意调整模拟量输出●支持自定义串口数据格式●具有输出量程起点、终点任意设置●具有增值/差值测距选择既可测距离也可测物位●具有多级发射脉冲强度，可根据工况设定●OLED中英文菜单（带自发光）2第三章主要技术参数第三章主要技术参数3第三章主要技术参数安装方式螺纹安装/法兰安装温度补偿自动温度补偿，具备温度校准功能测量变量物位/距离发射角度＜10°＜6°仪表材质ABS工程塑料、PP ABS工程塑料电气接口M20X1.5-2安装接口M60X2M30X1.5键盘三位轻触键4第四章菜单操作及参数设置第四章菜单操作及参数设置请认真阅读以下说明，对应所购买产品类型菜单，谨慎操作菜单5第四章菜单操作及参数设置6输出设置开关1通道D值默认1，单位m1通道H值默认2，单位m2通道D值默认1，单位m2通道H值默认2，单位m3通道D值默认1，单位m3通道H值默认2，单位m开关配置不可修改显示设置显示单位m（认）,cm,mm,yard,foot,inch,L,m3,g,kg小数位数3（默认）显示换算不可修改对比度不可修改关显示时15分钟（默认）探头设置介质介质选择不可修改自定义声速探头特性测量周期盲区发射强度接收增益最大增益采样门限采样率滤波无急速快速默认一般稳定第四章菜单操作及参数设置7探头设置参数修正温度不可修改显示线性声速效准杆系统设置用户用户密码“0000”管理员密码“1000”低功耗设置唤醒周期不可修改工作时间低压保护语言中文、English 还原取消、确定选择确定备份取消、确定选择确定第四章菜单操作及参数设置输出设置模拟量输出高端微调可微调虚拟输出不可修改模拟量输出配置不可修改串口串口地址HART设备地址串口读写状态显示设置显示单位m（认）,cm,mm,yard,foot,inch,L,m3,g,kg 保留小数位数3（默认）显示换算不可修改对比度不可修改关显示延时15分钟（默认）探头设置介质介质选择不可修改自定义声速探头特性测量周期盲区发射强度接收增益采样门限滤波无急速快速默认一般稳定参数修正温度修正不可修改显示修正线性修正第四章菜单操作及参数设置探头设置参数修正声速效准杆不可修改系统设置用户设置用户密码修改“0000”管理员密码修改“1000”语言中文、English还原取消、确定选择确定备份取消、确定不建议修改第五章安装方法及使用注意事项第五章安装方法及使用注意事项5.1产品尺寸图1常规款第五章安装方法及使用注意事项图2小盲区款第五章安装方法及使用注意事项5.2探头的安装1.探头同时产生超声脉冲波和检测回波，超声脉冲波以一定的锥形波面从探头的表面传播出去。

智能超声波液(物)位计说明书一、概述PROSIN100-C7超声波液（物）位计是智能型非接触式液（物）位测量仪表。

产品具有自动功率调整，增益控制，去虚假目标，温度补偿等。

采用美国进口芯片处理和先进的检测计算技术，提高仪表的测量精度，对干扰信号有抑制功能，保证测量结果的真实。

产品可广泛用于各种液体的液位和固体的物料高度的测量，也可用于距离的测量.二、安装示意图三、仪表自检当您检测或安装好仪表正常上电后，按移位键有L数值（不需设定，自动检测），应该相当实际空气距离（尽量在空旷或低料位时检测，这样能保证整个通道正常工作）；否则仪表无法正常工作，判断安装是否合理(调整安装位置、角度等)四、参数代码循环按移位键要可以查看代码信息L 空气距离G或E (G安装高度；E当前物位)D 仪表量程C 盲区P 应该输出的电流值U 电流跟踪A 工厂模式（必须为0.000）五、菜单使用按住SET键数秒，出现-XXXX-界面，输入-0000-再按SET键就可以进入菜单循环，退出也是按住SET键数秒即可，使用按键，其中某一位闪烁，使数字改为你所需要的数字，出厂默认设安装高度测物位，电流等待跟踪。

01、设置物位（即基准设定）当04设置为0.000时，请设安装高度数字(可模拟设置)（当前H显示值等于安装高度值减去空气距离值）当04设置为1.000时，请设物位实际数字（必须现场设置）（当前H显示值等于您设的值）由于探头的离散性和安装高度难估计性，要求高精度测量时，建议设当前物位02、量程（电流输出与其成正比）03、液位切除（一般用在测流量上，0.003）04、模式代码设置（0.000代表安装高度模式；1.000代表当前物位模式）05、测量模式（0.000代表测物位；1.000代表测空气距离，距离测量不需设定）06、电流跟踪模式（0.000代表异常跟踪；1.000代表持续等待跟踪）（异常跟踪表示时刻刷新；等待跟踪表示测到目标时刻刷新，没测到保持当前等待数刻）07、变化率（每接收一次变化量，建议2.000）10、工厂模式（必须0.000）21、第一组（可编程）上限控制 22、第一组（可编程）下限控制23、第二组（可编程）上限控制 24、第二组（可编程）下限控制25*、第三组（可编程）上限控制 26*、第三组（可编程）下限控制27、上限声音报警(可编程) 28、下限声音报警（可编程）(当仪表报警声时，按任何键消除报警声)29、控制回差（防止继电器频繁抖动，建议采用 0.050）30、背光 (0.000背光时延时关闭；1.000背光常亮)31、仪表号（通讯连网用）32、波特率 1→1200，N，8，1。

一体式超声波液位传感器使用说明2015．3北京尺度方圆传感器有限公司欢迎选择本公司超声波液位计，使用前请详细阅读本说明书。

本产品出厂前经过严格检测，请放心使用。

一．用户自检：超声波液位计根据接线方式不同，分为二线制和四线制两种，功能相同。

四线制上控、下控开关量输出为选配项。

仪表接通电源(注意：电源接线错误可损坏仪表)，垂直对准空旷且开阔的墙面，按移位键（即左键），仪表将循环显示以下参数：P-XXXX 当前应该输出的电流(mA).h-XXXX 最后一次设定的“当前液位”值(m).C-XXXX 仪表盲区(cm) 固有参数,用户不能改变.d-XXXX 20mA电流输出对应液位值(m)H-XXXX 当前物位（m）L -XXXX 仪表探头到反射面距离（m)L值应该和仪表到反射面实际距离相等；P值应该和输出的电流值相等，说明仪表工作正常。

1、由于仪表有严格的数据过滤和确认过程,数字变化可能会比移动仪表的速度慢一些,属于正常现象。

2、在检验的过程中应该注意：L（max）≤最大测量距离,L(min)≥盲区C.3、一般情况下，仪表量程+盲区＝仪表最大测量距离L(max)。

二．参数设置1、进入用户设置菜单先按住上升键（中间键）不松开然后再按一下SET键,显示屏出现-XXXX-密码界面(其中有一位在闪烁).。

交替使用移位键和上升键,使界面改为-1234-(用户密码),连续按SET键就进入用户设定菜单01、02、03……在代码界面时，先按住上升键不放开,然后按一下SET(可以是任何代码界面如01、02 、03……)2、参数标定仪表安装使用前，需要根据现场情况进行标定设置，也就是设置菜单编号01、02……对应的数值。

设置当前物位（01）值H(m)当前物位值，就是设定时的物位值。

根据现场情况，确定仪表安装位置到所测容器底的距离G，该距离值不能大于仪表的量程。

当前物位值即上图的H值，也是安装高度G与L值的差。

设置20mA电流输出对应液位(02)值d(m)该参数对应输出20mA的物位值，必须大于参数01（当前物位）值，小于或等于量程值。

超声波液位计说明书本说明书适用三线制或4线制、二线制由于盘装式和壁挂式已经停产，使用时可以参考本说明书一，用户自检：A,仪表正确通上合格的电源，按移位键（即左键）找出L（L是探头到反射面的距离），垂直对准空旷的墙面作为超声波的反射面（假设是水面）,观察L的数字，显示L的数字和实际距离相等说明测量功能正常.（首先要先熟悉有关距离L和液位H的关系图见附件）.说明：1,由于仪表有严格的数据过滤和确认过程,数字变化可能会比您移动仪表的速度慢一些,属于正常现象。

（有特殊要求请您在订货时说明）2,在检验的过程中应该注意：L（max）≤测量距离能力, L(min)≥仪表的盲区C.3,一般情况下，仪表量程d+盲区C＝仪表最大测量距离能力L(max).4,量程是和输出电流P有关的参数，和其他无关。

B,把超声波的发射口对向空旷的天空，一分钟以内仪表应该显示FFFF, 也可以取一块干燥的毛巾重叠数层堵住换能器的发射口,从原理上说仪表此时没有回波收到,同样仪表会显示FFFF.说明您的仪表抗干扰性能不错.C,按移位键找出P（仪表应该输出的电流值），用电流表直接测量输出电流应该和P值相当.经过以上3个项目的检验,用户可以放心的使用了.二，连续按移位键可以依次查看仪表的以下参数参数：P-XXXX 当前应该输出的电流(mA)h-XXXX 最后一次所设定的“当前液位”值(m).h-该参数没有实际意义. 该数对应菜单01C-XXXX 仪表盲区(cm)，盲区固有d-XXXX 仪表量程(m) 该数对应菜单02d只和输出电流有关,和其他无关.H当前液（物）位m-XXXX 或L(距离m)XXXX对于三线制超声波液位计用户菜单中编号为07的是工作模式转换。

对于二线制超声波液位计用户菜单中编号为04的是工作模式转换。

工作模式设置为1.0000时是测量距离模式，设置为0.000是测量当前液位模式。

按上升键仪器直接显示“当前液位”H 或距离L。

按SET键仪器直接显示P.三,如何进入用户菜单：1，先按住上升键（中间键）不放开，然后再按一下SET，显示屏出现-XXXX-密码界面(其中有一位在闪烁).2，交替使用移位键和上升键,使界面改为-1234-(用户密码),连续按SET键就进入用户设定01…..12的菜单.四，菜单编号的含意：1，三线制菜单01→当前物位HXXXX 或测量距离时显示为L XXXX显示H或L取决于工作模式转换的设置，设置为测量液位模式时显示H, H需要在现场工位设置, 仪表设置为测量距离模式时显示L，L不需要设置,可以直接测量。
