E+H液位计选型资料

e+h超声波液位计说明书E+H超声波液位计是一种用于测量液体或固体物料的非接触液位测量仪器。

它利用了超声波的传播特性来实现测量，并具有高精度、可靠性和适用性广的特点。

下面是该液位计的相关参考内容。

1. 原理及工作方式:E+H超声波液位计采用了时间差法原理进行测量。

它通过发射超声波脉冲并接收被液位反射的脉冲，根据传播时间差来计算出液位高度。

超声波的传播速度在大部分情况下是恒定的，因此，通过测量时间差可以准确计算出液位高度。

2. 设备特点和优势:- E+H超声波液位计可以适用于各种液体和固体物料的测量，包括有蒸汽、气体、油类、化学药品、腐蚀性物质等。

- 该液位计设备精度高，能够实现毫米级别的测量准确度。

- 它具有非接触式测量的特点，无需浸入液体或物料，不会对被测介质产生污染。

- 该液位计设备体积小巧，结构简单，并且安装操作方便。

- 它具有可靠性高的特点，适合于在严苛的工业环境中进行长时间运行。

3. 使用范围:E+H超声波液位计广泛应用于各种工业过程中的液位测量和控制，包括但不限于以下领域:- 石油、化工和制药行业中的储罐、反应器或混合槽等的液位监测。

- 发电厂中的锅炉水位和储罐液位的监测。

- 食品和饮料生产线中的液体测量和控制。

- 供水和污水处理系统中的液位监测。

- 液化气体储存罐的液位测量。

4. 安装及操作指南:- 在安装前，需要确定好液位计的安装位置，避免与其它设备或材料的干扰。

- 安装时，确保液位计与被测物料之间没有遮挡物，以确保测量的准确性。

- 液位计的操作需要按照说明书进行，加电和设置参数前，需要确保供电正常，并参考说明书设置相应的参数。

- 更换传感器或维护时，需要确保设备断电，并按照说明书进行操作。

总结:通过以上有关E+H超声波液位计的相关参考内容，我们了解到它的原理、工作方式、设备特点和优势，以及使用范围和安装操作指南。

这些信息为用户提供了使用和维护液位计的指导，同时也展示了该液位计的高精度和可靠性，满足了用户对液位测量的需求。

e+h超声波液位计参数
E+H超声波液位计（也称为埃默森智能超声波液位计）的参数包括：
1. 测量范围：从几毫米到几十米不等，具体范围根据具体型号和应用要求而定。

2. 精度：通常在+-1mm或+-0.1%之间，可根据应用要求进行调整。

3. 工作温度范围：通常为-40℃到+60℃，也可根据需求进行定制。

4. 工作压力范围：通常为0.2 MPa到4 MPa，具体范围取决于型号和应用。

5. 输出信号：通常为4-20mA模拟信号或Modbus RS485数字信号，可根据需求进行定制。

6. 防护等级：通常为IP66或IP67，具体等级取决于型号和应用环境。

7. 杆长：可根据具体要求进行定制，通常最长可达30米。

8. 波束角度：通常为3°或10°，具体波束角度取决于型号和应用要求。

9. 供电电源：通常为DC 12-30V或AC 100-230V，具体电源要求取决于型号。

总之，E+H超声波液位计的参数可以根据具体的应用需求来进行选择和调整。

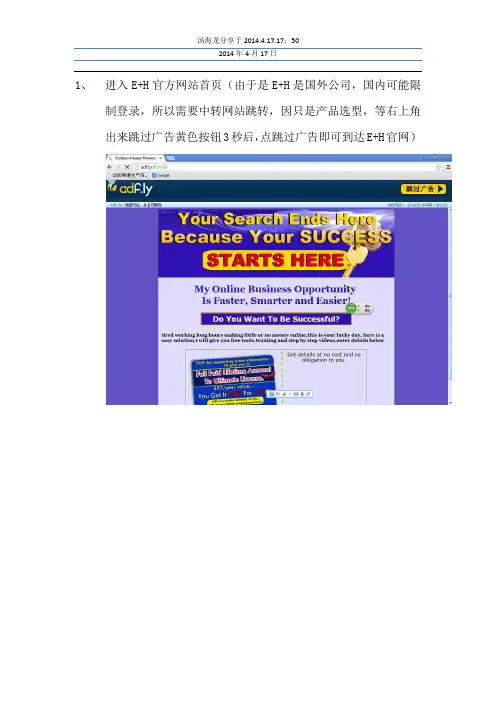

1、进入E+H官方网站首页（由于是E+H是国外公司，国内可能限
制登录，所以需要中转网站跳转，因只是产品选型，等右上角出来跳过广告黄色按钮3秒后，点跳过广告即可到达E+H官网）
2、点击产品——按照你所需要的产品类别点击产品，如压力——
静压液位计——Deltapilot M FMB50
3、然后选择产品选型按钮
4、根据你的现场需求进行选型，如下图，每一个黑色的三角形对
应一个型号参数，如认证选择非防爆，输出选择(4-20)mA，则选择AA2，则型号为FMB50-AA2…，其中标记蓝色后面的可以根据实际可选、可不选。

5、注意你所选的产品还有一些附件的选型，比如过程连接接头是
什么样子的，这个如果不明白可以最后与销售方具体沟通。

E+H雷达液位计的参数说明E+H雷达液位计即使在多变的测量产品或过程条件下，依然保持可靠测量；HistoROM 集成数据存储单元，带来快速便捷的调试、维修和诊断；多回波追踪创新技术，为测量结果带来高度可靠性；硬件与软件根据IEC61508标准开发，达到SIL3级别；无缝集成到控制或设备管理系统；直观的引导式菜单（现场或通过调试系统），中文菜单显示，减少培训、维修与操作成本；通过世界权威的SIL和WHG实验认证，节约您的时间与经济成本。

可选择杆式或缆式测量，其基本参数如下：过程连接：3/4螺纹或变径法兰温度：-20到+80°C(-4到+176°F)压力：-1到+6bar(-14.5到+87psi)zui大测量范围：杆式4m(13ft),缆式12m(39ft)精度误差：±2mm(0.08)国际防爆保护认证，WHG溢出保护，SIL，5-点线性协议经常会用到E+H雷达液位计的地方有：水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。

各类导电、非导电介质、腐蚀性介质。

如煤仓、灰仓、油罐、酸罐等。

E+H其它类型的雷达液位计：FMR230:喇叭天线,频率为6GHz,特别适用于缓冲罐和过程罐的测量FMR231:杆式天线,频率为6GHz,适用于需要强的化学品适应性的场合FMR240:具备小的喇叭天线（1??)，频率为26GHz,精度为±3mm，特别适用小型容器。

导波管可用于水平或竖直的罐中FMR244:喇叭天线,频率为26GHz,精度为±3mm，抗腐蚀性强FMR245:频率为26GHz,精度为±3mm，抗腐蚀性强易于清理E+H雷达液位计是依据时域反射原理为基础的液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播；当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。

Level Pressure Flow Temperature Liq u idA n a ly sis Registration SystemCompo n entsSe r vi ces S olu t io ns技术资料电容式物位探头Liquicap M FMI51, F MI52用于连续测量的电容式物位探头T I 401F/28/z h/04.0 7/(09. 07) 应用Liquicap M一体化型变送器可对液体物料进行连续的物位测量。

其经测试验证的坚固耐用的机械结构（锥形自密封）确保了探头既可在真空环境中使用，也可在压力值高达100bar的过压环境中使用。

采用的密封及绝缘材料使探头适用于操作温度范围为-80℃…+200℃的应用场合。

当被测介质的电导率＞100μS/cm时，测量与介电常数（DK）无关，此时测量不同液体物料时无需重新标定探头。

与Fi e l dg a t e（采用I n t er n et技术的智能仪表远程监控和数据采集设备）配合使用时，L i q u i c ap M能为原料库存及优化物流（存量控制）提供理想解决方案。

优势·对电导率为100μS/cm的液体物料进行测量时，无需对探头进行标定。

探头的出厂标定是根据用户所订购的探头长度（0%...100%）来进行的，因而用户能简便、快速地对探头进行调试。

·通过纯文本显示方式实现菜单引导式的现场设置（可选）。

·仪表获取了多项证书和认证，因而应用范围十分广泛。

·可应用于功能安全需满足IEC 61508的S I L2标准的安全系统之中。

·与介质接触部分由防腐材料和F DA认可的材料制成。

·具有两级防罐体放电（气体放电和保护二极管）的过压保护。

·介质中有粘附物时，电子部分仍可动作。

·测量值反应时间短。

·更换电子插件无需重新标定仪表。

·自动开启电子插件的自监控功能。

E+H FMU90 超声波液位计1工作原理BD盲区； D探头振膜表面到物料表面的距离；E测量零点（0% ，空罐）；F 最高物位（100% ，满罐）；L物位高度；V物料的体积（或质量）探头向物料表面发射超声波脉冲信号。

物料表面反射回波，这部分回波又被探头所接收。

变送器计算探头发射和接收超声波脉冲信号的时间差t ，由时间t 和声速c可计算出探头振膜表面和物料表面的距离D=C * t/2通过计算出的D值可计算出理想状态下的物位L，体积V等2 通过HART通讯连接375手抄器在标准型号中，HART信号是加载于第一输出电流之上的。

系统采用HART通讯，电路中必须要有250Ω的通讯电阻。

3 参数设置（1）探头选择Menu→基本设定→探头选择①输入：分配传感器通道•无传感器•传感器1•传感器2，只适用于2通道②传感器选择，选择传感器型号如果你不知道传感器型号请选择"自动"，仪表将自动检测传感器型号（2）应用参数Menu→基本设定→应用参数①选择罐形状•拱顶罐•水平卧罐•旁通管•导波管•无顶•球罐•平顶罐②介质特性•液体•糊状物•固体颗粒<4mm•固体颗粒>4mm•未知③选择过程条件•标准液体•平静液面•波动液面•带搅拌器•快速变化•标准固体•固体粉料•皮带•测试：无滤波（3）标定①空标定Menu→基本设定→输入空罐高度，超声波探头表面到罐底距离②满标定Menu→基本设定→输入上料最大高度，此值也是20mA对应值（4）物体单位Menu→基本设定→物体单位m、mm、ft、inch、％（5）输出设置Menu→输出∕计算→电流输出1→扩展标定→调整20mA电流值•4-20mA•0-20mA•固定电流4 状态指示灯（1）绿色：正常测量模式，无任何报警。

（2）红灯闪烁：警告一个故障被检测，但是测量仍然连续，测量数值的可靠性不再被保证。

（3）红灯常亮：报警一个故障被检测，测量中断。

（4）不亮：无电源。

e+h导波雷达液位计说明书摘要：1.e+h 导波雷达液位计概述2.e+h 导波雷达液位计的工作原理3.e+h 导波雷达液位计的特点4.e+h 导波雷达液位计的应用领域5.e+h 导波雷达液位计的安装与维护正文：一、e+h 导波雷达液位计概述e+h 导波雷达液位计是一种采用导波雷达技术来测量液体或固体物位的仪表。

它通过发射能量波（一般为脉冲信号），并接收反射的能量波来测量物位高度。

e+h 导波雷达液位计具有高精度、高可靠性、易于安装和维护等特点，广泛应用于各种工业领域。

二、e+h 导波雷达液位计的工作原理e+h 导波雷达液位计的工作原理如下：1.发射装置发射能量波，能量波在波导管中传输。

2.能量波遇到障碍物（如液体表面）后反射，反射的能量波由波导管传输至接收装置。

3.接收装置接收反射信号，并根据测量能量波运动过程的时间差来确定物位变化情况。

三、e+h 导波雷达液位计的特点1.高精度：e+h 导波雷达液位计具有较高的测量精度，能够满足各种工业场合的要求。

2.高可靠性：采用先进的导波雷达技术，具有出色的抗干扰能力和较长的使用寿命。

3.较强的适应性：适用于各种液体、固体物位的测量，可广泛应用于不同场合。

4.易于安装和维护：e+h 导波雷达液位计结构简单，安装方便，且维护成本较低。

四、e+h 导波雷达液位计的应用领域e+h 导波雷达液位计广泛应用于以下领域：1.工业生产过程：如高贮仓、高煤仓或堆场等测量场合。

2.石油、化工、冶金等行业：用于测量各种液体、固体物位。

3.环保领域：如水位监测、污水处理等。

五、e+h 导波雷达液位计的安装与维护1.安装：选择合适的安装位置，保证能量波能顺利传输到接收装置，并避免安装在有较强干扰的环境中。

2.维护：定期检查导波雷达液位计的运行状况，发现问题及时处理。

操作手册Prosonic T FMU30超声波物位测量BA00387F/28/ZH/14.14简明操作指南Prosonic T2Endress+Hauser简明操作指南《操作手册》的内容《操作手册》介绍了Prosonic T 超声波物位变送器的安装和调试。

包含常规测量操作所需的所有功能参数。

此外，仪表还具有许多其他功能参数，例如：优化测量点和转换测量值。

这些功能参数未列举在本《操作手册》中。

仪表功能参数概述请参考“附录”章节。

仪表功能参数的详细说明请参考随箱CD 光盘中的《操作手册》BA00388F “Prosonic T -仪表功能描述”。

… …1003330A4unlock parameter 0A3resetProsonic T 目录Endress+Hauser3目录1安全指南 . . . . . . . . . . . . . . . . . . . . . . . 41.1 指定用途 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41.2 安装、调试和操作 . . . . . . . . . . . . . . . . . . . . . . . . 41.3 操作安全和过程安全 . . . . . . . . . . . . . . . . . . . . . . 41.4安全符号和图标说明 . . . . . . . . . . . . . . . . . . . . . . 52标识 . . . . . . . . . . . . . . . . . . . . . . . . . . . 62.1 铭牌 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62.2 产品选型表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72.3 供货清单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82.4 证书和认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82.5注册商标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . 93.1 设计及外形尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . 93.2 安装方式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103.3 安装条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113.4 测量范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143.5 安装提示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153.6安装后检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154接线 . . . . . . . . . . . . . . . . . . . . . . . . . . 164.1 电气连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164.2 接线端子分配 . . . . . . . . . . . . . . . . . . . . . . . . . . . 174.3 供电电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174.4 电势平衡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184.5连接后检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185操作 . . . . . . . . . . . . . . . . . . . . . . . . . . 195.1 显示与操作单元 . . . . . . . . . . . . . . . . . . . . . . . . . 195.2 菜单号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225.3 操作选项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225.4 通过现场显示操作 . . . . . . . . . . . . . . . . . . . . . . . 235.5 通过FieldCare 操作 . . . . . . . . . . . . . . . . . . . . . . . 245.6 锁定/解锁设置 . . . . . . . . . . . . . . . . . . . . . . . . . 255.7 复位用户自定义参数 . . . . . . . . . . . . . . . . . . . . . 265.8复位干扰回波抑制(罐体抑制) . . . . . . . . . . . . . 266调试 . . . . . . . . . . . . . . . . . . . . . . . . . . 276.1 仪表上电 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 276.2 基本标定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 286.3包络线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 337故障排除 . . . . . . . . . . . . . . . . . . . . . . 367.1 系统错误信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . 367.2应用错误 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 388维护和维修 . . . . . . . . . . . . . . . . . . . . 408.1 外部清洁 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 408.2 维修 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 408.3防爆型(Ex)设备的维修 . . . . . . . . . . . . . . . . . . . 408.4 更换 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 408.5 备件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 418.6 返厂 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 428.7 废弃 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 428.8 Endress+Hauser 的联系地址 . . . . . . . . . . . . . . . . 429 附件 . . . . . . . . . . . . . . . . . . . . . . . . . .439.1 安装支架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 439.2 螺纹法兰 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 439.3 带安装支架或墙装支架的悬臂 . . . . . . . . . . . . . . 449.4 安装支架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 469.5 墙装支架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 469.6 Commubox FXA291 . . . . . . . . . . . . . . . . . . . . . . . 479.7 ToF 适配器FXA291 . . . . . . . . . . . . . . . . . . . . . . . 4710 技术参数 . . . . . . . . . . . . . . . . . . . . . . .4810.1 技术参数概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . 4811 附录 . . . . . . . . . . . . . . . . . . . . . . . . . .5211.1 操作菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5211.2 测量原理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57安全指南Prosonic T1安全指南1.1指定用途Prosonic T是一体式测量仪表，用于连续、非接触式物位测量。

E+H超声波物位计罐体形状过程条件空满标：F（最高液位即量程）=E-0.35（法兰至最高液位距离）,L +D= E参数【解锁：同时按下+、-和E,再输入2456（不等于2457）后按E 】tank shape罐体形状dome ceiling [dəʊm][ˈsi:lɪŋ]拱顶罐horizontal cyl [ˌhɒrɪˈzɒntl]卧柱形罐bypass[ˈbaɪpɑ:s]旁通管stilling well导波管flat ceiling [ˈsi:liŋ]平顶罐sphere[sfɪə(r)]球罐no ceiling无罐medium property[ˈmi:diəm][ˈprɒpəti](波能回来)介质特性solid<4mm[ˈsɒlɪd]固体solid>4mmunknow未知Liquid液体process cond[ˈprəʊses]过程条件standard solid标准固体solid dusty固体粉conveyor belt[kənˈveɪə ]传送带test: no filter [ˈfɪltə(r)]测试：无滤波standard liq标准溶液calm surface [kɑ:m]平静表面turb surface波动表面add agitator[ˈædʒɪteɪtə(r)]搅拌器fast chage快速变化空罐标定empty calibr 6.500m（罐底至法兰的距离）distance membrane距离膜to min . level [ˈmembreɪn]Dist./meas.value Dist 3.868 m.val 2.63mDist./meas.value Dist.3.952m m.val 2.55m start mappingoffon抑制范围range of mapping4.303minput ofmapping range封闭区blocking dist0.500mBD=blockingdist满罐标定full calibr6.300m（量程）span 跨度max:empty-BDcheck distancedist.too smalldist.too bigdist. unknowmanual 手动的distance=oksafety setting 安全设定output on alarm报警输出Max(22mA)hold保持user spe[ə]cific用户指定 Min(<=3.6mA)outp.echo loss失波输出holdramp %/min斜率alarmackn.alarmnoyesin safety distwarning警告self holding自保持alarmsafetydistance0.050mfrom blockingdistancedelay time60 sin case ofecho loss在回波损耗的情况下temperaturemeasured temp15.6℃测量的温度max.temp.limit80℃界限max. meas temp35.6℃react high temp[riˈækt]做出反应waringalarmdefect temp sens温度传感器的缺陷alarmwarninglinearisation [laɪnəraɪ'zeɪʃən]线性化level/ullage[‘ʌlɪdʒ]空高level cu铜level Du 水平度ullage cuullage Duextended calibr扩展标定extended map扩展抑制图common[ˈkɒmən]普通mapping抑制图pres.map dist目前图的距离0.660cust.tank mapactive[ˈæktɪv]起作用reset重置inactiveoutput输出commun. address通信地址0no.of preambels[priˈæmbl] 5前同步字符数low output输出下限on offoutput current9.65mAcurr. output mode电流输出模式standard标准curr.turn.downfixed current固定电流simulation[sɪmjuˈleɪʃn]模拟sim offsim levelsim volume[ˈvɒlju:m]体积sim currentenvelope curve[ˈenvələʊp]包络线plot settings[plɒt]作图设置Envelope curveEnv.curve+FAC 包络线+FACEnv.curve+cust.map包络线+用户抑制Recording curve记录曲线 Single curve单次Cyclic[ˈsaɪklɪk]循环display 显示Language语言EnglishDeutschFrancaisEspanolIntalianoNederlandsニホウタ返回主显示页Back to home900sformat display格式显示decimal[ˈdesɪml]十进制ft-in-1/16ˊˊdisplay testoffonsep:charcter[ˈkærəktə(r)]特点.,no of deceimals小数位数x . x xx . x x xx诊断diagnostics [ˌdaɪəg'nɒstɪks]当前错误present error 上次错误[ˈpri:viəs]previous errorno usable.echochannel 1check calibr E641清除上次错误clear last errorkeeperase[ɪˈreɪz]清除resetfor reset codeSee manual复位码见手册请求application rar[ˌæplɪˈkeɪʃn]modified [‘mɒdɪfaɪd]修正not modified检测窗口detectionwindow[diˈtekʃən]offonresetmeasured dist4.453mmeasuredlevel2.060m解锁参数unlock parameter300system parameterstag no 仪表位号LT-073229102temprature unit℃℉协议[ˈprəʊtəkɒl]+软件版本protocol+sw-noVol.04.00 HART系列号serial noH101BF0109Adistance unitmftmminchdownloaad mode下载方式parameter only param+cust.map mapping onlyserviceservice level 服务级debug[ˌdi:ˈbʌg]排除故障tank bottom[‘bɒtəm]槽底 measurmentsensortable传感器表algorithm{ˈælgərɪðəm]运算法则systemfirst echo[ˈekəʊ]第一回波Info[ˈɪnfəʊ]信息distanceEnvelope膜mapping 映射edge [edʒ]边缘First echo fact40dB[ˈekəʊ]波FEF threshold120dB[ˈθreʃhəʊld]临界值max.ampl 0 FAC0dBpresent FEF2.2dB FEF dist far0.000mmFEF edge0dBFEF at near dist0dBFEF dist near0.000mmSetupPress eng unitmH 2OmH 2O/ftH 2O/inH 2O/Pa/Kpa/Mpa/Psi /mmHg/inHg/kgf /cm 2/mbar/bar/mmH 2OCorrected press2.662mH 2O2.662mH 2OPos zero adjust 调零AbortAbort[ə‘bɔ:t ]中止Confirm[kənˈfɜ:m ]确认Set LRV →0.0000mH 2OSet URV →5.0000mH 2OMeasuring modePressurePressureLevelE+H 液位计（校准,单位,量程,模拟量）Extended setupCond definition条件定义0 0Device tage [dɪˈvaɪs]设备LIT-B0903B LIT-B0903BOperator code操作码0 0Current outputCurrent outputAlarm cur.switchSW.setting装置SW.settingOutput fail modeMaxMax/hold/minHigh alarm curr22.000mA22.000mASet min. Current3.8mA 3.8mA/4.0mAAlarm behav.p [‘bɪhəv]行为warningWarning/ Alarm/ NAMUROutput current12.529mA12.529mAGet LRVAbord/confirm AbordSet LRV0.0000mH2O 0.0000mH2OGet URVAbord/confirm AbordSet LRV5.0000mH2O 5.0000mH2O。

如何选择合适的E+H雷达水位计E+H（Endress+Hauser）作为一家知名的测量仪器制造商，在广泛的水处理、化工和制药行业中被广泛使用。

其中，雷达水位计是其紧要的产品系列之一、如何选择合适的E+H雷达水位计，将是本文的主题。

第一步：了解雷达水位计的工作原理雷达水位计是一种通过发射微波信号来测量液位的仪器。

其工作原理是利用电磁波的性质，测量液位的位置和高度。

雷达水位计将微波信号发射到被测液体表面上，然后接收反射回来的信号。

依据信号的时间延迟，可以计算出液位的高度。

第二步：了解雷达水位计的类型在选择适合的雷达水位计之前，了解不同类型的雷达水位计也是特别必要的。

略微总结，雷达水位计可分为以下几种类型：短距离雷达水位计短距离雷达水位计适用于测量低垂度和高粘度介质。

它的工作距离通常在10米以内，需要一个特别有透视性的容器，并有本领在高温或低温环境下工作。

长距离雷达水位计长距离雷达水位计通常用于测量较高的垂度，可以测量高达120米的高度。

这种雷达水位计的工作距离长，而且能够测量各种粘度和粘稠度，并能在高不冷不热低温环境下工作。

真空雷达水位计真空雷达水位计可以通过加压将介质压缩到低于真空级别，因此，它可以测量很多常规传感器不能测量的特别低液位。

温度补偿雷达水位计温度补偿雷达水位计具有热电偶传感器来检测液位和温度，这是当温度波动很大时有效的解决方案。

PTFE涂层雷达水位计PTFE涂层雷达水位计适用于测量具有特别高或特别低粘性的液体。

它利用长期性黏滑物质和高维护要求，而且不建议用于食品或制药行业。

从以上的分类中可以看出，不同类型的雷达水位计在适用条件、测量范围、工作温度等方面都有所区分。

因此，选择适合工艺流程的雷达水位计，需要对所测量的介质特性有所了解。

第三步：了解待测介质的特性介质的粘度、密度、温度和介电常数等特性都会影响到雷达水位计的测量结果。

因此，在选择E+H雷达水位计时，需要对待测介质的特性有所了解。

e+h超声波液位计说明书
超声波液位计是一种常用于测量液体或固体物料的液位高度的
仪器。

它利用超声波的传播速度来测量液体或物料表面到传感器的
距离，从而确定液位高度。

e+h是指Endress+Hauser，是一家知名
的工业自动化仪器仪表制造商，他们生产各种类型的液位计，包括
超声波液位计。

超声波液位计通常由传感器、发射器、接收器和处理器组成。

传感器发射超声波脉冲并接收反射的波束，然后处理器根据接收到
的信号计算出液位高度。

这些仪器通常具有高精度、非接触式测量、适用于各种液体和固体物料等特点。

在e+h超声波液位计的说明书中，通常会包括以下内容：
1. 产品概述，对该款超声波液位计的基本特性和功能进行介绍。

2. 技术参数，包括测量范围、精度、工作温度、材质、安装要
求等技术指标的详细说明。

3. 安装和使用说明，包括安装位置选择、安装步骤、使用注意
事项等内容。

4. 维护和保养，对超声波液位计的日常维护、清洁和保养方法进行说明。

5. 故障排除，介绍常见故障及解决方法，以及维修与保养注意事项。

此外，说明书中还可能包括产品的性能曲线、示意图、标配配件清单、安全注意事项等内容。

用户在使用超声波液位计时，应当仔细阅读说明书，并按照说明书中的指导进行安装、使用和维护，以确保产品能够正常、安全地运行。
