化学平衡图像专题

or personal use only in study and research; not for commercial use化学平衡图像专题解题思路：一看轴（纵、横坐标的意义），二看线（线的走向和变化趋势），三看点（起点、折点、交点、终点、零点的意义），四看要不要作辅助线（等温线、等压线、平衡线），五看量的变化（如浓度变化、温度变化等），六想规律（外界条件对反应速率的影响规律和化学平衡移动规律）1. 速率-时间图1. 对于达平衡的可逆反应X＋Y W＋Z，增大压强则正、逆反应速度（v）的变化如上图，分析可知X，Y，Z，W的聚集状态可能是（）。

(A)Z，W为气体，X，Y中之一为气体(B)Z，W中之一为气体，X，Y为非气体(C)X，Y，Z皆为气体，W为非气体(D)X，Y为气体，Z，W中之一为气体2. 在一定条件下，反应A(g)＋B(g)C(g)（正反应为放热反应）达到平衡后，根据下列图象判断A． B． C． D．E．(1)升温，达到新的平衡的是( )(2)降压，达到新的平衡的是( )(3)减少C的量，移向新平衡的是( )(4)增加A的量，移向新平衡的是( )(5)使用催化剂，达到平衡的是( ) 2. 浓度（物质的量）-时间图3. 在一定温度下，容器内某一反应中M、N的物质的量随反应时间变化的曲线如右图，下列表述中正确的是（）A．反应的化学方程式为：2 M NB．t2时，正逆反应速率相等，达到平衡C．t3时，正反应速率大于逆反应速率 D.t1时，N的是M浓度的2倍3. 含量-时间-温度（压强）图4. 可逆反应m A（s）＋n B（g ） e C（g）＋f D（g），反应过程中，当其它条件不变时，C的百分含量（C％）与温度（T）和压强（P）的关系如下图：下列叙述正确的是（）。

(A)达平衡后，加入催化剂则C％增大(B)达平衡后，若升温，平衡左移(C)化学方程式中n＞e+f(D)达平衡后，增加A的量有利于平衡向右移动5. 在密闭容器中进行下列反应：M（g）＋N（g ）R（g）＋2L此反应符合下面图像，下列叙述是正确的是（）(A) 正反应吸热，L是气体(B) 正反应吸热，L是固体(C) 正反应放热，L是气体(D) 正反应放热，L是固体或液体6. 可逆反应m A(s) + n B(g) p C(g) + q D(g)反应过程中，当其它条件不变时，C的质量分数与温度（T）和压强（P）的关系如图（T2＞T1）,根据图中曲线分析，判断下列叙述中正确的是（）(A)到达平衡后，若使用催化剂，C的质量分数增大(B)平衡后，若升高温度，平衡则向逆反应方向移动(C)平衡后，增大A的量，有利于平衡向正反应方向移动(D)化学方程式中一定n＞p+q7. 现有可逆反应A(气)＋B(气)3C(气)，下图中甲、乙、丙分别表示在不同的条件下，生成物C在反应混和物中的百分含量(C%)和反应时间的关系：(1)若甲图中两条曲线分别表示有催化剂和无催化剂时的情况，则__ _曲线是表示有催化剂时的情况。

专题 化学平衡图像一、化学平衡图像的类型与解题方法 1、速率—时间图像(v -t 图像)(1)解题方法：分清正反应、逆反应及二者的相对大小，分清“渐变”、“突变”和“平台”；正确判断化学平衡的移动方向；熟记浓度、压强、温度、催化剂等对化学平衡移动的影响规律 (2)常见的三种类型图像 ①“渐变”类v －t 图像图像分析结论t 1时v ′正突然增大，v ′逆逐渐增大；v ′正＞v ′逆，平衡向正反应方向移动t 1时其他条件不变，t 1时v ′正突然减小，v ′逆逐渐减小；v ′逆＞v ′正，平衡向逆反应方向移动t 1时其他条件不变，t 1时v ′逆突然增大，v ′正逐渐增大；v ′逆＞v ′正，平衡向逆反应方向移动t 1时其他条件不变，t 1时v ′逆突然减小，v ′正逐渐减小；v ′正＞v ′逆，平衡向正反应方向移动t 1时其他条件不变，②“断点”类v -t 图像：m A(g)＋n B(g)p C(g)＋q D(g) ΔH ＝Q kJ·mol －1 图像分析结论t 1时v ′正、v ′逆均突然增大，且v ′正＞v ′逆；平衡向正反应方向进行 t 1时其他条件不变，增大反应体系的压强且m ＋n ＞p ＋q (正反应为体积减小的反应) t 1时其他条件不变，升高温度且Q ＞0(吸热反应)t 1时v ′正、v ′逆均突然增大，且v ′逆＞v ′正；平衡向逆反应方向进行 t 1时其他条件不变，增大反应体系的压强且m ＋n ＜p ＋q (正反应为体积增大的反应) t 1时其他条件不变，升高温度且Q ＜0(放热反应)t 1时v ′正、v ′逆均突然减小，且v ′正＞v ′逆；平衡向正反应方向进行 t 1时其他条件不变，减小反应体系的压强且m ＋n ＜p ＋q (正反应为体积增大的反应) t 1时其他条件不变，降低温度且Q ＜0(放热反应)t1时v′逆、v′正均突然减小，且v′逆＞v′正；平衡向逆反应方向进行t1时其他条件不变，减小反应体系的压强且m＋n＞p＋q(正反应为体积减小的反应)t1时其他条件不变，降低温度且Q＞0(吸热反应)③“平台”类v-t图像图像分析结论t1时v′正、v′逆均突然增大且v′正＝v′逆，平衡不移动t1时刻改变的条件可能是使用了催化剂或增大压强(仅适用于反应前后气体物质的量不变的反应)【对点训练1】1、对于H2(g)＋I2(g)2HI(g)，ΔH＜0，根据下图，下列说法错误的是()A．t2时可能使用了催化剂 B．t 3时可能采取减小反应体系压强的措施C．t5时采取升温的措施 D．反应在t6时刻，HI体积分数最大2、对于反应2SO2(g)＋O2(g)2SO3(g)ΔH＜0已达平衡，如果其他条件不变时，分别改变下列条件，对化学反应速率和化学平衡产生影响，下列条件与图像不相符的是(O～t1：v正＝v逆；t1时改变条件，t2时重新建立平衡)()3、如图是可逆反应A＋2B2C＋3D的化学反应速率与化学平衡随外界条件改变(先降温后加压)而变化的情况。

2020届高考化学二轮复习热点题型微专题突破2020届高考化学二轮复习热点题型微专题突破四十五化学平衡图像一、单选题1.一定量的CO2与足量的碳在体积可变的恒压密闭容器中反应：C(s)+CO2(g)⇌2CO(g)。

平衡时，体系中气体体积分数与温度的关系如图所示：已知：气体分压(P分)=气体总压(P总)×体积分数。

下列说法正确的是A. 550℃时，若充入惰性气体，v正、v逆均减小，平衡不移动B. 650℃时，反应达平衡后CO2的转化率为25.0%C. T℃时，若充入等体积的CO2和CO，平衡向逆反应方向移动D. 925℃时，用平衡分压代替平衡浓度表示的化学平衡常数K p=24.0P总2.一定温度下，向容积为2L的密闭容器中通入两种气体发生化学反应，反应中各物质的物质的量变化如图所示(6s时反应已达到平衡状态)，对该反应的推断正确的是()A. 该反应的化学方程式为3B+4D⇌6A+2CB. 反应进行到1s时，v(A)=v(C)C. 反应进行到6s时，B和D的物质的量浓度均为0.4mol⋅L−1D. 反应进行到6s时，B的平均反应速率为0.05mol/(L⋅s)3.在一定条件下，使10mol SO3在体积固定为2L的密闭容器中发生反应：2SO2(g)+O2(g)⇌2SO3(g)，则下图中正确的是(M表示混合气体的平均相对分子质量)()A. B.C. D.4.如图所示的各图中，表示2A(g)+B(g)⇌2C(g)(△H<0)这个可逆反应的正确图象为(注：Φ(C)表示C的质量分数，P表示气体压强，C表示浓度)()A. B.C. D.5.下列叙述与图象对应符合的是()A. 对于达到平衡状态的N2(g)+3H2(g)⇌2NH3(g)在t0时刻充入了一定量的NH3，平衡逆向移动B. 对于反应2A(g)+B(g)⇌C(g)+D(g)△H<0，p2>p1，T1>T2C. 该图象表示的化学方程式为：2A=B+3CD. 对于反应2X(g)+3Y(g)⇌2Z(g)△H<0，y可以表示Y的百分含量6.在密闭容器中，反应X2(g)+Y2(g)⇌2XY(g)△H<0达到甲平衡，仅改变某一条件后，达到乙平衡．对此过程的分析正确的是()A. 可能是减小了反应物的浓度，反应物X2转化率一定减小B. 可能是加入了催化剂，反应物X2百分含量(X2%)将增大2020届高考化学二轮复习热点题型微专题突破C. 可能是缩小了容器的体积，但该反应的平衡常数保持不变D. 可能是升高了温度，该反应的平衡常数一定减小7.反应：2X (g)+Y(g)⇌2Z(g)在不同温度和压强下的产物Z的物质的量和反应时间t的关系如下图所示，下列判断正确的是()A. P1>P2T1>T2△H<0B. P1>P2T1<T2△H<0C. P1<P2T1>T2△H>0D. P1<P2T1<T2△H>08.在一个固定容积的密闭容器中，可发生以下反应：A(g)+B(g)⇌xC(g)△H=？，符合图(a)所示的关系，其中w(C)为C的质量分数，由此推断关于图(b)的说法正确的是()A. P3>P4，y轴表示A的转化率B. P3<P4，y轴表示B的体积分数C. P3<P4，y轴表示混合气体的平均相对分子质量D. P3>P4，y轴表示混合气体的密度9.图中表示2NO(g)+O2(g)⇌2NO2(g)△H<0，能正确反映该可逆反应变化的图象是()A. B.C. D.10.某化学研究小组探究外界条件对化学反应mA(g)+n(B)(g)⇌pC(g)的速率和平衡的影响图像如下，下列判断正确的是()A. 由图1可知，T1<T2，该反应正反应为吸热反应B. 由图2可知，该反应m+n<pC. 图3中，表示反应速率v(正)>v(逆)的是点3D. 图4中，若m+n=p，则a曲线一定使用了催化剂11.在容积可变的密闭容器中存在如下反应：CO(g)+H2O(g)⇌CO2(g)+H2(g)ΔH<0下列分析中正确的是()A. 图Ⅱ研究的只是t0时使用催化剂对反应速率的影响B. 图Ⅰ研究的是t0时缩小容器体积对反应速率的影响C. 图Ⅲ研究的是温度对化学平衡的影响，且乙的温度较高D. 图Ⅲ研究的是催化剂对化学平衡的影响，且甲使用了催化剂12.某密闭容器中发生如下反应：2X(g)+Y(g)⇌Z(g)；△H<0如图表示该反应的速率(v)随时间(t)变化的关系图，t2、t3、t5时刻外界条件有所改变，但都没有改变各物质的用量.则下列说法中不正确的是()A. t3时降低了压强B. t5时提高了温度C. t1−t2时该反应的平衡常数小于t6时反应的平衡常数D. t6时刻后反应物的转化率最低二、填空题13.汽车尾气里含有的NO气体是由于内燃机燃烧的高温引起氮气和氧气反应所致：N2(g)+O2(g)⇌2NO(g)△H>0，已知该反应在240℃，平衡常数K=64×10−4.请回答：(3)将N2、O2的混合气体充入恒温恒容密闭容器中，如图变化趋势正确的是______(填字2020届高考化学二轮复习热点题型微专题突破母序号)．14.元素铬(Cr)在溶液中主要以Cr3+(蓝紫色)、Cr(OH)4−(绿色)、Cr2O72−(橙红色)、CrO42−(黄色)等形式存在，Cr(OH)3为难溶于水的灰蓝色固体，回答下列问题：(2)CrO42−和Cr2O72−在溶液中可相互转化。

化学平衡图像专题(超详细版)化学平衡是化学反应中一个非常重要的概念，它描述了在封闭系统中，反应物和物之间的动态平衡状态。

在化学平衡状态下，反应物和物的浓度保持不变，尽管反应仍在进行。

为了更好地理解和应用化学平衡原理，我们可以通过图像来直观地展示和解释这一概念。

一、化学平衡图像概述1. 反应物和物浓度随时间变化的曲线图2. 反应速率随时间变化的曲线图3. 平衡常数与温度、压力等条件的关系图二、反应物和物浓度随时间变化的曲线图在化学平衡图像中，反应物和物浓度随时间变化的曲线图是最常见的一种。

这种图像可以清晰地展示出反应物和物在反应过程中的浓度变化趋势，以及它们何时达到平衡状态。

1. 反应物浓度随时间变化的曲线图：在反应初期，反应物浓度较高，随着反应的进行，反应物浓度逐渐降低。

当反应达到平衡状态时，反应物浓度不再变化，形成一条水平直线。

2. 物浓度随时间变化的曲线图：在反应初期，物浓度较低，随着反应的进行，物浓度逐渐升高。

当反应达到平衡状态时，物浓度不再变化，形成一条水平直线。

3. 反应物和物浓度随时间变化的曲线图：将反应物和物浓度随时间变化的曲线图叠加在一起，可以更直观地展示它们之间的浓度关系。

在平衡状态下，两条曲线会相交，形成一个平衡点。

三、反应速率随时间变化的曲线图反应速率随时间变化的曲线图可以展示出反应速率在反应过程中的变化趋势，以及它如何受到反应物浓度、温度、压力等条件的影响。

1. 反应速率随时间变化的曲线图：在反应初期，反应速率较快，随着反应的进行，反应速率逐渐降低。

当反应达到平衡状态时，反应速率不再变化，形成一条水平直线。

2. 反应速率与反应物浓度的关系图：反应速率通常与反应物浓度成正比，即反应物浓度越高，反应速率越快。

当反应物浓度达到一定值时，反应速率达到最大值，不再随反应物浓度变化。

3. 反应速率与温度的关系图：反应速率通常与温度成正比，即温度越高，反应速率越快。

这是因为温度升高，反应物分子运动加快，碰撞频率增加，从而提高反应速率。

专题27 化学平衡图像专练1．已知反应：CH2=CHCH3(g)+Cl2(g)CH2=CHCH2Cl(g)+HCl(g)。

在肯定压强下，按向密闭容器中充入氯气与丙烯。

图甲表示平衡时，丙烯的体积分数(ϕ)与温度(T)、ω的关系，图乙表示反应的平衡常数K与温度T的关系。

则下列说法正确的是A．图甲中11ω>B．若在恒容绝热装置中进行上述反应，达到平衡时，装置内的气体压强将不变C．温度T1、2ω=， Cl2的转化率约为33.3%D．图乙中，线A表示正反应的平衡常数【答案】C【解析】A.ω增大，CH2=CHCH3的转化率增大，则φ减小，由上述分析可知：ω2＞ω1，则ω1＜1，故A错误；B.该反应在反应前后气体分子数不变，依据图甲上升温度丙烯的体积分数增大，即上升温度平衡逆向移动，正反应放热，在恒容绝热装置中进行题述反应，体系内温度上升，依据PV=nRT，达到平衡时，装置内的气体压强将增大，故B错误；C.由图乙可知，T1时平衡常数为1，设起始时CH2=CHCH3和Cl2的物质的量分别为amol和2amol，达到平衡时转化的Cl2的物质的量为xmol，依据三段式进行计算：CH2=CHCH3(g)+Cl2(g) CH2=CHCH2Cl(g)+HCl(g)起始（mol） a 2a 0 0转化（mol） x x x x平衡（mol） a-x 2a-x x x则（xV）2÷（a xV-×2a xV-）=1，解得x=2/3a，则Cl2的转化率2/3a÷2a×100%=33.3%，故C正确；D.由图甲可知，ω肯定时，温度上升，φ增大，说明正反应是放热反应，故温度上升，正反应平衡常数减小，故图乙中，线A表示逆反应的平衡常数，故D错误。

2．如图所示的各图中，表示2A（g）+B（g）⇌2C（g）（△H＜0）这个可逆反应的正确图象为（注：Φ（C）表示C的质量分数，P表示气体压强，C表示浓度）（）A．B．C．D．【答案】A【解析】A.该反应为放热反应，温度上升平衡向逆反应方向移动，C的质量分数减小，故A正确；B.依据反应前后的化学计量数的大小可以看出，增大压强平衡向正反应方向移动，正逆反应速率都增大，且V正＞V逆，故B错误；C.催化剂同等程度地变更正逆反应速率，平衡不发生移动，故C错误；D.该反应为放热反应，温度上升平衡向逆反应方向移动，A的转化率降低，依据反应前后的化学计量数的大小可以看出，增大压强平衡向正反应方向移动，A的转化率增大，本题温度的曲线不正确，故D错误。

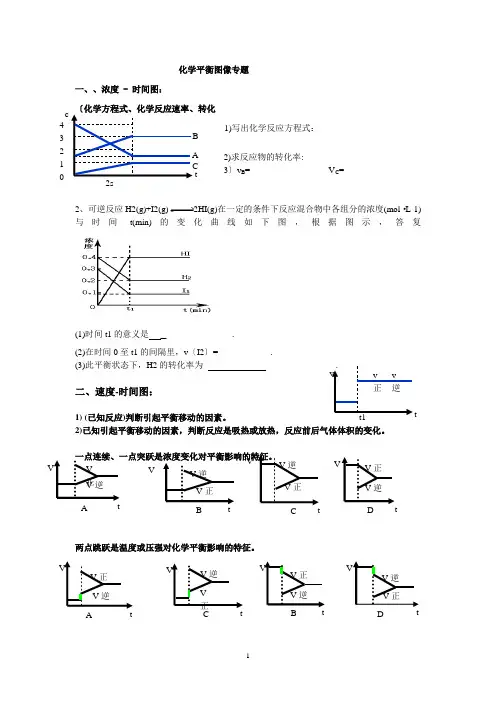

化学平衡图像专题一、、浓度 - 时间图：1)写出化学反应方程式：2)求反应物的转化率:3〕v B = V C =2、可逆反应H2(g)+I2(g)2HI(g)在一定的条件下反应混合物中各组分的浓度(mol ·L-1)与时间t(min)的变化曲线如下图，根据图示，答复(1)时间t1的意义是_ .(2)在时间0至t1的间隔里，v 〔I2〕= .(3)此平衡状态下，H2的转化率为 .二、速度-时间图：1) (已知反应)判断引起平衡移动的因素。

2)已知引起平衡移动的因素，判断反应是吸热或放热，反应前后气体体积的变化。

一点连续、一点突跃是浓度变化对平衡影响的特征。

两点跳跃是温度或压强对化学平衡影响的特征。

A t 4 3 210A V 正 V 逆 VB V 逆V 正 V CV 正 V 逆 V D V 正 V 逆 V V 正 V 逆 A V V 逆 V 正 V V 正V 逆 CV V 逆V 正 D V v 逆t1 vv正例：右图表示在密闭容器中反应：2SO2+O22SO3+Q 到达平衡时 ，由于条件改变起反应速度和化学平衡的变化情况，ab 过程中改变的条件可能是 _；bc 过程中改变的条件可能是 _； 假设增大压强，反应速度变化情况画在c —d处.在密闭容器,一定条件下进行反应,mA(g)+nB(g)pC(g)+qD(g)；假设增大压强或升高温度,重新到达平衡,变化过程均如下图,则对该反应表达正确的选项是〔 A ．正反应是吸热反应B ．逆反应是吸热反应C ．m+n>p+qD ．m+n<p+q三、某物质的转化率(或百分含量)-时间-温度/压强)图 解题思路：1、先从拐点向横轴作垂线：先拐先平，温度、压强均高。

2、再从拐点向纵轴作垂线： ①分析温度、压强升高时，转化率或含量的变化 ② 判断平衡移动的方向例：对于反应mA(g)+nB(g) pC(g)+qD(g)P1 P2； m+n p+qT1 T2；正反应 热v 逆t1t2 t v v 正 t A 的转化率 T1T2tT1 T2 t B% T2P2 T1P2T1P11、在密闭容器中进行以下反应:M(g)+ N(g) R(g)+2L此反应符合右图,以下表达正确的选项是( )A．正反应吸热，L是气体B．正反应吸热，L是固体C．正反应放热，L是气体D．正反应放热，L是固体或液体2、反应2X(g)+Y(g)2Z(g)(正反应为放热反应)在不同(T1和T2)温度及不同压强(p1和p2)下，产物Z的物质的量n(Z)与反应时间t的关系如下图。
