化学平衡图像专题复习

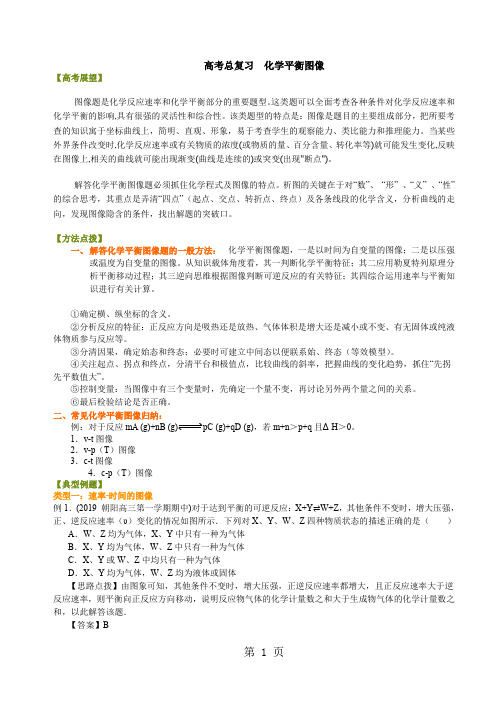

高考总复习化学平衡图像【高考展望】图像题是化学反应速率和化学平衡部分的重要题型。

这类题可以全面考查各种条件对化学反应速率和化学平衡的影响,具有很强的灵活性和综合性。

该类题型的特点是：图像是题目的主要组成部分，把所要考查的知识寓于坐标曲线上，简明、直观、形象，易于考查学生的观察能力、类比能力和推理能力。

当某些外界条件改变时,化学反应速率或有关物质的浓度(或物质的量、百分含量、转化率等)就可能发生变化,反映在图像上,相关的曲线就可能出现渐变(曲线是连续的)或突变(出现"断点")。

解答化学平衡图像题必须抓住化学程式及图像的特点。

析图的关键在于对“数”、“形” 、“义” 、“性”的综合思考，其重点是弄清“四点”（起点、交点、转折点、终点）及各条线段的化学含义，分析曲线的走向，发现图像隐含的条件，找出解题的突破口。

【方法点拨】一、解答化学平衡图像题的一般方法：化学平衡图像题，一是以时间为自变量的图像；二是以压强或温度为自变量的图像。

从知识载体角度看，其一判断化学平衡特征；其二应用勒夏特列原理分析平衡移动过程；其三逆向思维根据图像判断可逆反应的有关特征；其四综合运用速率与平衡知识进行有关计算。

①确定横、纵坐标的含义。

②分析反应的特征：正反应方向是吸热还是放热、气体体积是增大还是减小或不变、有无固体或纯液体物质参与反应等。

③分清因果，确定始态和终态；必要时可建立中间态以便联系始、终态（等效模型）。

④关注起点、拐点和终点，分清平台和极值点，比较曲线的斜率，把握曲线的变化趋势，抓住“先拐先平数值大”。

⑤控制变量：当图像中有三个变量时，先确定一个量不变，再讨论另外两个量之间的关系。

⑥最后检验结论是否正确。

二、常见化学平衡图像归纳：例：对于反应mA (g)+nB (g)pC (g)+qD (g)，若m+n＞p+q且ΔH＞0。

1．v-t图像2．v-p（T）图像3．c-t图像4．c-p（T）图像【典型例题】类型一：速率-时间的图像例1．(2019 朝阳高三第一学期期中)对于达到平衡的可逆反应：X+Y⇌W+Z，其他条件不变时，增大压强，正、逆反应速率（υ）变化的情况如图所示．下列对X、Y、W、Z四种物质状态的描述正确的是（）A．W、Z均为气体，X、Y中只有一种为气体B．X、Y均为气体，W、Z中只有一种为气体C．X、Y或W、Z中均只有一种为气体D．X、Y均为气体，W、Z均为液体或固体【思路点拨】由图象可知，其他条件不变时，增大压强，正逆反应速率都增大，且正反应速率大于逆反应速率，则平衡向正反应方向移动，说明反应物气体的化学计量数之和大于生成物气体的化学计量数之和，以此解答该题．【答案】B【解析】分析图象，其他条件不变时，增大压强，正逆反应速率都增大，且正反应速率大于逆反应速率，则平衡向正反应方向移动，说明反应物气体的化学计量数之和大于生成物气体的化学计量数之和，符合条件的只有B，故选B。

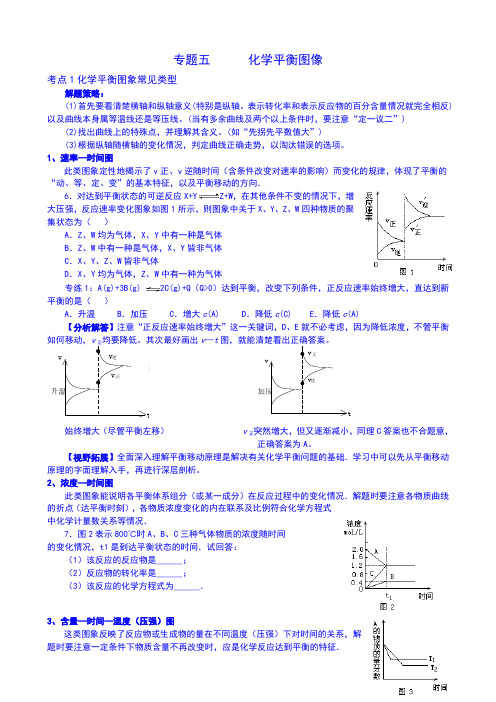

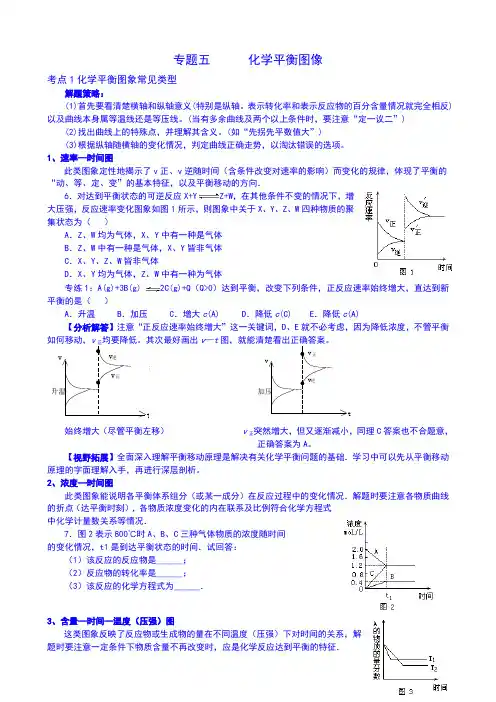

专题五 化学平衡图像 考点1化学平衡图象常见类型 解题策略： (1)首先要看清楚横轴和纵轴意义(特别是纵轴。表示转化率和表示反应物的百分含量情况就完全相反)以及曲线本身属等温线还是等压线。(当有多余曲线及两个以上条件时，要注意“定一议二”) (2)找出曲线上的特殊点，并理解其含义。(如“先拐先平数值大”) (3)根据纵轴随横轴的变化情况，判定曲线正确走势，以淘汰错误的选项。 1、速率—时间图 此类图象定性地揭示了v正、v逆随时间（含条件改变对速率的影响）而变化的规律，体现了平衡的“动、等、定、变”的基本特征，以及平衡移动的方向． 6．对达到平衡状态的可逆反应X+YZ+W，在其他条件不变的情况下，增大压强，反应速率变化图象如图1所示，则图象中关于X、Y、Z、W四种物质的聚集状态为（ ） A．Z、W均为气体，X、Y中有一种是气体 B．Z、W中有一种是气体，X、Y皆非气体 C．X、Y、Z、W皆非气体 D．X、Y均为气体，Z、W中有一种为气体 专练1：A(g)+3B(g) 2C(g)+Q（Q>0）达到平衡，改变下列条件，正反应速率始终增大，直达到新平衡的是（ ） A．升温 B．加压 C．增大c(A) D．降低c(C) E．降低c(A) 【分析解答】注意“正反应速率始终增大”这一关键词，D、E就不必考虑，因为降低浓度，不管平衡如何移动，v正均要降低。其次最好画出v—t图，就能清楚看出正确答案。

v正

始终增大（尽管平衡左移） v正突然增大，但又逐渐减小，同理C答案也不合题意，正确答案为A。 【视野拓展】全面深入理解平衡移动原理是解决有关化学平衡问题的基础．学习中可以先从平衡移动原理的字面理解入手，再进行深层剖析。 2、浓度—时间图 此类图象能说明各平衡体系组分（或某一成分）在反应过程中的变化情况．解题时要注意各物质曲线的折点（达平衡时刻），各物质浓度变化的内在联系及比例符合化学方程式中化学计量数关系等情况． 7．图2表示800℃时A、B、C三种气体物质的浓度随时间 的变化情况，t1是到达平衡状态的时间．试回答： （1）该反应的反应物是______； （2）反应物的转化率是______； （3）该反应的化学方程式为______．

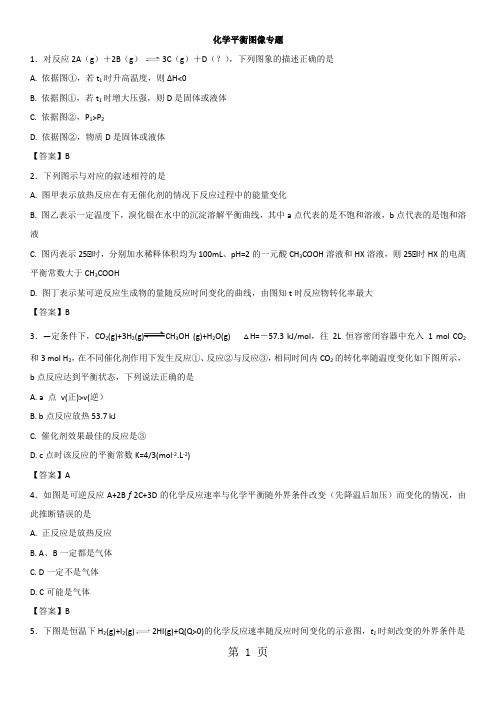

化学平衡图像专题1．对反应2A（g）＋2B（g）3C（g）＋D（？），下列图象的描述正确的是A. 依据图①，若t1时升高温度，则ΔH<0B. 依据图①，若t1时增大压强，则D是固体或液体C. 依据图②，P1>P2D. 依据图②，物质D是固体或液体【答案】B2．下列图示与对应的叙述相符的是A. 图甲表示放热反应在有无催化剂的情况下反应过程中的能量变化B. 图乙表示一定温度下，溴化银在水中的沉淀溶解平衡曲线，其中a点代表的是不饱和溶液，b点代表的是饱和溶液C. 图丙表示25℃时，分别加水稀释体积均为100mL、pH=2的一元酸CH3COOH溶液和HX溶液，则25℃时HX的电离平衡常数大于CH3COOHD. 图丁表示某可逆反应生成物的量随反应时间变化的曲线，由图知t时反应物转化率最大【答案】B3．—定条件下，CO2(g)+3H2(g)CH3OH (g)+H2O(g) △H=－57.3 kJ/mol，往2L 恒容密闭容器中充入1 mol CO2和3 mol H2，在不同催化剂作用下发生反应①、反应②与反应③，相同时间内CO2的转化率随温度变化如下图所示，b点反应达到平衡状态，下列说法正确的是A. a 点v(正)>v(逆）B. b点反应放热53.7 kJC. 催化剂效果最佳的反应是③D. c点时该反应的平衡常数K=4/3(mol-2.L-2)【答案】A4．如图是可逆反应A+2B2C+3D的化学反应速率与化学平衡随外界条件改变（先降温后加压）而变化的情况，由此推断错误的是A. 正反应是放热反应B. A、B一定都是气体C. D一定不是气体D. C可能是气体【答案】B5．下图是恒温下H 2(g)+I2(g)2HI(g)+Q(Q>0)的化学反应速率随反应时间变化的示意图，t1时刻改变的外界条件是A. 升高温度B. 增大压强C. 增大反应物浓度D. 加入催化剂【答案】C6．汽车尾气净化的主要反应原理为2NO(g)+2CO(g)2CO2(g)+N2(g)。

2020年高二化学专题复习——常考速率、平衡图像识图策略（知识梳理与训练）（选修4人教版）知识梳理一、常规图像分类突破典型图像和典型例题1．速率时间图像(1)当可逆反应达到一种平衡后，若某一时刻外界条件发生改变，都可能使速率—时间图像的曲线出现不连续的情况，根据出现“断点”前后的速率大小，即可对外界条件的变化情况作出判断。

如图：t1时刻改变的条件可能是使用了催化剂或增大压强(仅适用于反应前后气体物质的量不变的反应)。

(2)“渐变”类v－t图像t1时v′逆突然减小，v′正逐渐减小；v′正＞v′逆，平衡向正反应方向移动t1时其他条件不变，减小生成物的浓度(3)利用图像“断点”判断影响速率的外因图像t1时刻所改变的条件温度升高降低升高降低正反应为放热的反应正反应为吸热的反应压强增大减小增大减小正反应为气体物质的量增大的反应正反应为气体物质的量减小的反应应用体验在一密闭容器中发生反应N2＋3H22NH3ΔH＜0，达到平衡后，只改变某一个条件时，反应速率与反应时间的关系如图所示。

回答下列问题：(1)处于平衡状态的时间段是________(填字母，下同)。

A．t0～t1B．t1～t2C．t2～t3D．t3～t4E．t4～t5F．t5～t6(2)判断t1、t3、t4时刻分别改变的一个条件。

A．增大压强B．减小压强C．升高温度D．降低温度E．加催化剂F．充入氮气t1时刻________；t3时刻________；t4时刻________。

(3)依据(2)中的结论，下列时间段中，氨的百分含量最高的是__________。

A．t0～t1B．t2～t3C．t3～t4D．t5～t6(4)如果在t6时刻，从反应体系中分离出部分氨，t7时刻反应达到平衡状态，请在图中画出反应速率的变化曲线。

答案(1)ACDF(2)C E B(3)A(4)解析(1)根据图示可知，t0～t1、t2～t3、t3～t4、t5～t6时间段内，v正、v逆相等，反应处于平衡状态。

化学平衡图像复习专题近几年的高考理综化学部分，考查有关化学反应速率和化学平衡的知识时，往往会与图像相结合。

而在平时的教学中学生对于图像的分析、理解、处理都感到比较困难。

所以老师在平时的教学中，要从课本的基础知识逐步引导学生把知识抽象化，再把图像的知识又逐步回到课本的知识。

一.化学平衡图像题的分类：一是以时间为自变量的图像；二是以压强或温度为自变量的图像。

从知识载体角度看，一判断化学平衡特征；二应用勒夏特列原理分析平衡移动过程；三逆向思维根据图像判断可逆反应的有关特征；四综合运用速率与平衡知识进行有关计算。

二.解题关键：一是读图，弄清图像含义，通过观察弄清横坐标.纵坐标的含义及单位；搞清特殊点的意义，如坐标轴的“0”点，曲线的起点.终点.交叉点.极值点.转折点等；分析曲线的变化趋势如斜率大小.升降。

二是识图，进行信息提取，挖掘隐含信息.排除干扰信息.提炼有用信息，在统摄信息的基础上进行逻辑推理或运用数据计算。

三是用图，联想化学原理解答问题。

在教学中，老师可选用比较典型的例题来提高学生分析处理相关的问题。

一.浓度 - 时间关系：例1.(1)写出化学反应方程式：__________________(2)求反应物的转化率：A的转化率=________________________________（3）0到2min用B表达的反应速率：二.速度-时间关系：(1)已知引起平衡移动的因素，判断反应是吸热或放热，反应前后气体体积的变化。

(2)(已知反应)判断引起平衡移动的因素。

例2．引起平衡移动的因素是_______，平衡将向__ 方向移动。

例3．已知对某一平衡改变温度时有如下图变化，则温度的变化是（升高或降低)，平衡向 ___ 反应方向移动，正反应是 ___ 热反应。

例4．对于mA(g)+nB(g)pC(g)+qD(g)，改变压强时有如下图变化，则压强变化是 __ (增大或减小)，平衡向__ 反应方向移动，m+n ___p+q (>.<.=)。

高中化学高考总复习---化学平衡图像知识讲解及巩固练习题（含答案解析）【高考展望】图像题是化学反应速率和化学平衡部分的重要题型。

这类题可以全面考查各种条件对化学反应速率和化学平衡的影响,具有很强的灵活性和综合性。

该类题型的特点是：图像是题目的主要组成部分，把所要考查的知识寓于坐标曲线上，简明、直观、形象，易于考查学生的观察能力、类比能力和推理能力。

当某些外界条件改变时,化学反应速率或有关物质的浓度(或物质的量、百分含量、转化率等)就可能发生变化,反映在图像上,相关的曲线就可能出现渐变(曲线是连续的)或突变(出现"断点")。

解答化学平衡图像题必须抓住化学程式及图像的特点。

析图的关键在于对“数”、“形”、“义”、“性”的综合思考，其重点是弄清“四点”（起点、交点、转折点、终点）及各条线段的化学含义，分析曲线的走向，发现图像隐含的条件，找出解题的突破口。

【方法点拨】一、解答化学平衡图像题的一般方法：【高清课堂：ID:363520解答化学平衡图像题的一般方法】化学平衡图像题，一是以时间为自变量的图像；二是以压强或温度为自变量的图像。

从知识载体角度看，其一判断化学平衡特征；其二应用勒夏特列原理分析平衡移动过程；其三逆向思维根据图像判断可逆反应的有关特征；其四综合运用速率与平衡知识进行有关计算。

①确定横、纵坐标的含义。

②分析反应的特征：正反应方向是吸热还是放热、气体体积是增大还是减小或不变、有无固体或纯液体物质参与反应等。

③分清因果，确定始态和终态；必要时可建立中间态以便联系始、终态（等效模型）。

④关注起点、拐点和终点，分清平台和极值点，比较曲线的斜率，把握曲线的变化趋势，抓住“先拐先平数值大”。

⑤控制变量：当图像中有三个变量时，先确定一个量不变，再讨论另外两个量之间的关系。

⑥最后检验结论是否正确。

二、常见化学平衡图像归纳：例：对于反应mA(g)+nB(g)pC(g)+qD(g)，若m+n＞p+q且ΔH＞0。

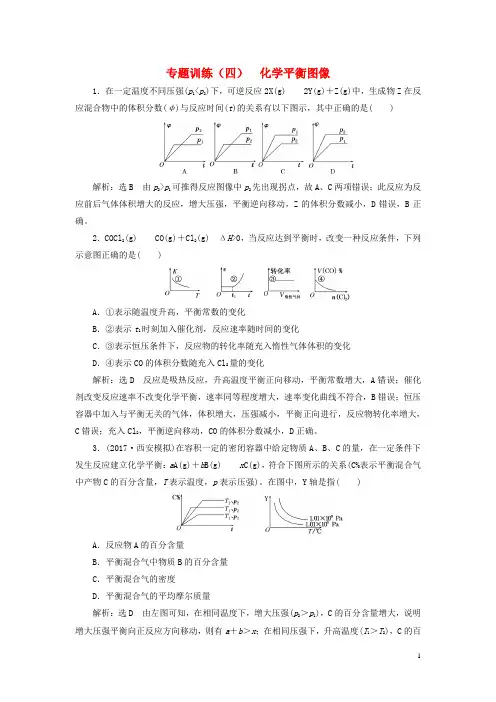

专题训练（四）化学平衡图像1．在一定温度不同压强(p1<p2)下，可逆反应2X(g)2Y(g)＋Z(g)中，生成物Z在反应混合物中的体积分数(φ)与反应时间(t)的关系有以下图示，其中正确的是( )解析：选B 由p2>p1可推得反应图像中p2先出现拐点，故A、C两项错误；此反应为反应前后气体体积增大的反应，增大压强，平衡逆向移动，Z的体积分数减小，D错误，B正确。

2．COCl2(g)CO(g)＋Cl2(g) ΔH>0，当反应达到平衡时，改变一种反应条件，下列示意图正确的是( )A．①表示随温度升高，平衡常数的变化B．②表示t1时刻加入催化剂，反应速率随时间的变化C．③表示恒压条件下，反应物的转化率随充入惰性气体体积的变化D．④表示CO的体积分数随充入Cl2量的变化解析：选D 反应是吸热反应，升高温度平衡正向移动，平衡常数增大，A错误；催化剂改变反应速率不改变化学平衡，速率同等程度增大，速率变化曲线不符合，B错误；恒压容器中加入与平衡无关的气体，体积增大，压强减小，平衡正向进行，反应物转化率增大，C错误；充入Cl2，平衡逆向移动，CO的体积分数减小，D正确。

3．(2017·西安模拟)在容积一定的密闭容器中给定物质A、B、C的量，在一定条件下发生反应建立化学平衡：a A(g)＋b B(g)x C(g)，符合下图所示的关系(C%表示平衡混合气中产物C的百分含量，T表示温度，p表示压强)。

在图中，Y轴是指( )A．反应物A的百分含量B．平衡混合气中物质B的百分含量C．平衡混合气的密度D．平衡混合气的平均摩尔质量解析：选D 由左图可知，在相同温度下，增大压强(p2＞p1)，C的百分含量增大，说明增大压强平衡向正反应方向移动，则有a＋b＞x；在相同压强下，升高温度(T1＞T2)，C的百分含量降低，说明升高温度平衡向逆反应移动，该反应的正反应为放热反应。

增大压强平衡向正反应方向移动，A的百分含量减小，与图像不符，A错误；增大压强平衡向正反应方向移动，B的百分含量减小，与图像不符，B错误；由于反应容器的容积不变，气体的质量不变，则温度变化，平衡混合气的密度不变，C错误；升高温度，平衡向逆反应方向移动，混合气体的物质的量增多，质量不变，平衡混合气的平均摩尔质量减小，增大压强，平衡向正反应方向移动，平衡混合气的平均摩尔质量增大，与图像相符合，D正确。

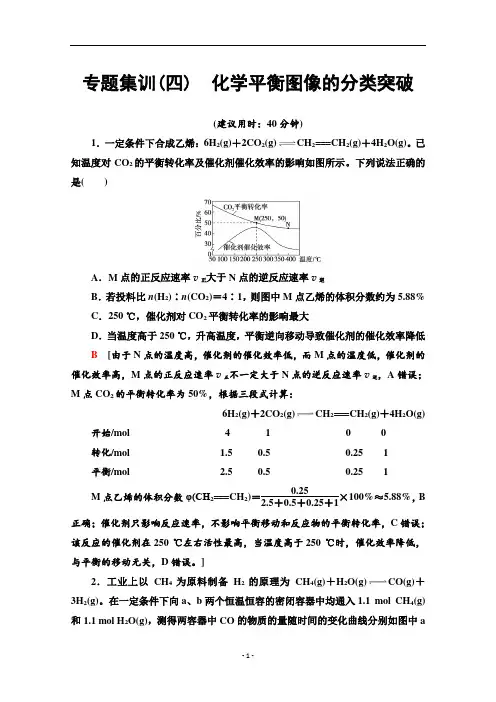

专题集训(四) 化学平衡图像的分类突破(建议用时：40分钟)1．一定条件下合成乙烯：6H 2(g)＋2CO2(g)CH2===CH2(g)＋4H2O(g)。

已知温度对CO2的平衡转化率及催化剂催化效率的影响如图所示。

下列说法正确的是()A．M点的正反应速率v正大于N点的逆反应速率v逆B．若投料比n(H2)∶n(CO2)＝4∶1，则图中M点乙烯的体积分数约为5.88% C．250 ℃，催化剂对CO2平衡转化率的影响最大D．当温度高于250 ℃，升高温度，平衡逆向移动导致催化剂的催化效率降低B[由于N点的温度高，催化剂的催化效率低，而M点的温度低，催化剂的催化效率高，M点的正反应速率v正不一定大于N点的逆反应速率v逆，A错误；M点CO2的平衡转化率为50%，根据三段式计算：6H 2(g)＋2CO2(g)CH2===CH2(g)＋4H2O(g)开始/mol 4 100转化/mol 1.5 0.5 0.25 1平衡/mol 2.5 0.5 0.25 1M点乙烯的体积分数φ(CH2===CH2)＝0.252.5＋0.5＋0.25＋1×100%≈5.88%，B正确；催化剂只影响反应速率，不影响平衡移动和反应物的平衡转化率，C错误；该反应的催化剂在250 ℃左右活性最高，当温度高于250 ℃时，催化效率降低，与平衡的移动无关，D错误。

]2．工业上以CH 4为原料制备H2的原理为CH4(g)＋H2O(g)CO(g)＋3H2(g)。
