组合式空调机组原理图组合式空调机组是一种集制冷、供暖、通风、净化空气等多种功能于一体的空调设备。
其原理图如下：1. 制冷循环部分。
组合式空调机组的制冷循环部分主要由压缩机、冷凝器、膨胀阀和蒸发器组成。
压缩机负责将低压低温的蒸汽吸入，然后通过压缩提高温度和压力，将高温高压的气体排出。
冷凝器将高温高压的气体冷却成高压液体，膨胀阀控制液体的流量，使其通过蒸发器后变成低温低压的蒸汽。
2. 供暖循环部分。
组合式空调机组的供暖循环部分主要由热水循环系统和热交换器组成。
热水循环系统通过热水泵将热水送至热交换器，热交换器将热水与空气进行换热，将热能传递给空气，起到供暖的作用。
3. 通风循环部分。
组合式空调机组的通风循环部分主要由风机、空气过滤器和风道组成。
风机通过驱动装置带动风轮旋转，使室内外的空气得以流通。
空气过滤器可以过滤空气中的灰尘、细菌等杂质，保证室内空气的清洁。
4. 净化空气部分。
组合式空调机组的净化空气部分主要由臭氧发生器和负离子发生器组成。
臭氧发生器可以将空气中的有害气体氧化分解，起到净化空气的作用。
负离子发生器可以产生大量的负离子，使空气中的微粒带电，减少空气中的粉尘，改善室内空气质量。
5. 控制系统。
组合式空调机组的控制系统主要由温度传感器、湿度传感器、压力传感器和控制器组成。
温度传感器和湿度传感器可以感知室内外的温度和湿度变化，控制器可以根据传感器的信号调节制冷、供暖、通风和净化空气的功能，使室内环境保持在舒适的状态。
综上所述，组合式空调机组的原理图包括制冷循环部分、供暖循环部分、通风循环部分、净化空气部分和控制系统。
通过这些部分的协调配合，组合式空调机组可以实现多种功能，为人们提供舒适、清洁的室内环境。
目录实验目的 (2)实验原理 (2)一、通用空调机组原理图 (2)二、空调机组控制方案 (3)三、实验中的控制对象介绍 (3)四、本实验中的控制策略 (4)（一）、方框图： (4)（二）、水阀控制： (5)（三）、风阀的控制 (6)五、C ARE软件使用过程 (6)实验过程 (7)一、创建一个新的工程、项目、设备 (7)二、绘制设备原理图 (7)三、点属性编辑 (8)四、增加软件点 (9)五、绘制控制策略图 (9)1、线路示意图 (10)六、软件点的定义（开关逻辑） (11)1、加湿控制的开关逻辑(L UO_H UMID E N)： (12)2、送风机启停控制(L UO_F AN E N)： (12)3、排风机启停控制的开关逻辑(EF_F AN E N)： (12)4、新风阀的开关逻辑(LUO_F A D MPR)： (12)5、回风阀的开关逻辑(LUO_R A D MPR)： (12)6、水阀的开关逻辑（LUO_V LV）: (12)七、时间程序编写： (13)1、创建时间程序 (13)2、编写日程序： (13)3、编写周程序： (14)十一、端子位分配界面 (15)实验目的1、通过本实验了解空调机组的控制和工作原理，并能通过实验仿真，模拟实际工况。
2、通过本实验加深对PID算法的理解，掌握利用PID算法对空调温湿度的控制方法。
3、学会CARE软件的使用方法，能够独立完成整个实验过程。
实验原理一、通用空调机组原理图空调机组基本原理图如上图所示，其各点所注释如下：1.模拟量温度传感器--用于测量区间温度.2.数字量输入压差开关--用于检测风机状态.3.数字量输入防霜冻传感器--用于防霜冻检测.4.数字量输入压差开关--用于检测滤网状态(清洁或报警) .5.模拟量输入温度传感器--用于检测混合风温度.6.模拟量输出新风风门驱动器--用于控制新风风门的开关状态及开关位置.7.模拟量输出混合风风门驱动器--用于控制混合风风门的开关及开关位置.8.数字量输出风机运行控制--用于控制风机的启动/停止.9.数字量输入风机故障状态--用于检测风机故障(正常/故障) .10.模拟量输出冷水阀驱动器--用于控制冷水阀的开度.11.模拟量输出热水阀驱动器--用于控制热水阀的开度.二、空调机组控制方案1、空调机，新风阀门，水阀联锁动作。
美的KFR-26/33GW/CBPY型变频空调电路原理分析单元电路原理简析美的变频空调主要包括“数智星”、“数智星S”、“数智星R”挂机系列：“数智星R”、“数智星M”、“数智星F”柜机系列等。
美的KFR-26／33GW／CBPY型变频空调。
属“数智星”变频系列。
其主要机型包括：KFR-26／33GW／CBPY、KFR-26／33GW／I1BPY等。
它们的电路原理基本相似。
结合图1～图6电路原理图，对整机单元电路作简要分析。
1.室内机主电源电路电路见上图，由电源捅头L、N两端输入AC220V交流电压，经保险管FS1、压敏电阻ZNR1、电容C1和C2、T2过流保护和高频滤波后。
一路经接线柱L、N两端送到室外机主电源电路的输入端。
其中N 端与通讯电路的S端组成室内、室外机的通讯传输线路；另一路经A、B两端送到电源变压器T1的初级线圈；第三路送到室内风机控制电路。
2.室内机辅助电源电路电路见中图，由电源变压器T1次级线圈输出的两路低压交流电，一路经捕件CN5（3）、（4）脚送到整流桥堆IC6（1）、（2）脚，经IC6、C8和C35整流、滤波后，输m+13V电压，给换气风机（M2）供电；另一路经插件CN5（1）、（2）脚送到整流桥堆IC7（1）、（2）脚，经整流桥堆IC7、三端稳压块IC4（7812）和IC5（7805）、C9～C11和C32～C34整流、滤波、稳压后。
输出稳定的+12V和+5V 电压，分别给继电器控制、室内风机控制、步进电机控制、蜂鸣器、主控芯片、复位、过零检测、驱动、温度传感器、通讯、存储器、按键和显示等电路供电。
3.室内风机控制电路电路见上图、下图。
在主控芯片IC3（UPD780021）内部程序的控制下，由（1）脚输出室内风机控制信号，并由三极管04和双向可控硅光耦IC11（3526）进行控制，可实现室内风机（FAN）的运转、停转及无级调速等功能。
当IC3（1）脚输出高电平时，Q4导通，IC11内部发光管导通。
（暖通空调）通俗易懂的中央空调系统图与工作流程下图所示为一典型中央空调机组系统图，主要由冷冻水循环系统、冷却水循环系统、主机三部分组成：中央空调系统原理图● 冷冻水循环系统该部分由冷冻泵、室内风机及冷冻水管道等组成。
从主机蒸发器流出的低温冷冻水由冷冻泵加压送入冷冻水管道（出水），进入室内进行热交换，带走房间内的热量，最后回到主机蒸发器（回水）。
室内风机用于将空气吹过冷冻水管道，降低空气温度，加速室内热交换。
● 冷却水循环部分该部分由冷却泵、冷却水管道、冷却水塔及冷凝器等组成。
冷冻水循环系统进行室内热交换的同时，必将带走室内大量的热能。
该热能通过主机内的冷媒传递给冷却水，使冷却水温度升高。
冷却泵将升温后的冷却水压入冷却水塔（出水），使之与大气进行热交换，降低温度后再送回主机冷凝器（回水）。
● 主机主机部分由压缩机、蒸发器、冷凝器及冷媒（制冷剂）等组成，其工作循环过程如下：首先低压气态冷媒被压缩机加压进入冷凝器并逐渐冷凝成高压液体。
在冷凝过程中冷媒会释放出大量热能，这部分热能被冷凝器中的冷却水吸收并送到室外的冷却塔上，最终释放到大气中去。
随后冷凝器中的高压液态冷媒在流经蒸发器前的节流降压装置时，因为压力的突变而气化，形成气液混合物进入蒸发器。
冷媒在蒸发器中不断气化，同时会吸收冷冻水中的热量使其达到较低温度。
最后，蒸发器中气化后的冷媒又变成了低压气体，重新进入了压缩机，如此循环往复。
●膨胀水箱膨胀水箱是热水采暖系统和中央空调水路系统中的重要部件，它的作用是收容和补偿系统中水的胀缩量。
一般都将膨胀水箱设在系统的最高点，通常都接在循环水泵（中央空调冷冻水循环水泵）吸水口附近的回水干管上。
膨胀水箱是一个钢板焊制的容器，有各种大小不同的规格。
膨胀水箱上通常接有以下管道：•膨胀管它将系统中水因加热膨胀所增加的体积转入膨胀水箱（和回水干道相连接）。
•溢流管用于排出水箱内超过规定水位的多余的水。
信号管用于监督水箱内的水位。
变频空调电控系统电路方框图详解电路板的外形认识：一般来说定频空调只有一块电路板，安装在空调室内机；但是某些特殊的机型，也有采用两块电路板的，比如以下：比较早期的空调，室内机也有设计两块电路板，分别为强电电路板和弱电电路板：变频空调有两块电路板，除了室内侧一块电路板，在室外机也有一块电路板；变频空调电路比较复杂，我们将花六十节课程的时间；跟大家分享，变频空调电路板的维修相关知识；很多同行认为维修板子，太复杂了，太花费精力，不如直接更换板子来钱快；但是一块板子需要几百元，如果学会了维修板子，通过分析空调故障现象，利用万用表就可以检查出板子的故障点，更换小电子零件就能将板子修好，可以节约一大部分的费用。
所以，学会修板子还是空调维修者必备的技能之一。
电路分析方法：可以把空调的电路板结构围绕单片机（或者CPU），将电路分成几大块，通过分别掌握各大块的功能和常见故障点，彻底掌握整块电路板的维修。
可以将电路板分成以下几个部分：电源电路、通讯电路、控制电路以及遥控电路等；电路方框图：大体可以分为室内机电路板方框图和室外机电路板方框图；室内机电路板：CPU单片机：输入+输出；输入：遥控信号、应急开关信号、室内温度检测、热交温度检测、过零检测电路、霍尔反馈信号、电源检测、通讯等信号输入；输出：室内风机电路、显示电路、风向电机输出电路、电加热输出、蜂鸣器等输出信号；三要素：供电、时钟、复位；电源电路：输出5V或者12V电压；5V给CPU供电、12V给低压继电器供电；通讯电路：内外机通讯线，室外机电路板：CPU单片机：输入+输出；输入：通讯电路、压缩机排温检测、室外热交温度检测、电源电压检测信号、压缩机过热等信号输入；输出：IPM模块输出，保护信号、位置检测、室外风机、压缩机、四通换向阀、电子膨胀阀等输出；三要素：供电、时钟、复位；电源电路：输出5V或者12V、15V电压；5V给CPU供电、12V 给低压继电器供电；15V给IPM模块供电。
空调电气原理与控制电路图，看图判断故障？怎样阅读电气原理图：电气原理图一般分为主电路和控制电路及保护电路。
主电路中通过的电流相对较大，主要是对压缩机、风机、水泵、电加热等主要用电设备供电；控制电路主要是给控制器及控制器外围的电器元件如交流接触器、过流保护器等供电；保护电路则是机组的各种保护反馈给控制器或通过控制电路实现保护的回路。
如需进技术交流群，后台回复进群看图步骤：⑴先看主电路，看主电路中有些什么用电设备。
⑵看主电路中的用电设备是用什么电器元件控制的。
⑶看保护电路中各有多少种保护元件，保护元件的保护回路是反馈给哪里的。
怎样计算空调机组电参数：⑴单相空调：P=U*I*cosφ。
其中cosφ为功率因数，阻性负载（如电加热管等）为1，感性负载（如电机等）小于1。
内销机组中，U为220V。
⑵三相空调：P= √3*U*I*cosφ。
其中cosφ为功率因数，阻性负载（如电加热管等）为1，感性负载（如电机等）小于1。
内销机组中，U为380V。
注：电机铭牌上的标的功率为输出功率，与输入功率的关系为：P 输出＝P输入*η，其中η为效率。
交流接触器在空调中主要控制压缩机、三相风机、水泵及电加热管的工作电源通断。
当接触器工作电源端得电，接触器吸合，主触头闭合；常开辅助触头闭合，常闭辅助触头断开。
在空调使用中，接触器的工作电压一般均为220V～，少数出口美国的机组使用的接触器工作电压为24V～。
三极交流接触器：故障判断：过流保护器的使用：过流保护器是通过检测接到负载端电线的电流，当检测到的电流大于过流保护器的动作值时过流保护器的常闭触点动作断开。
此触点通常是接到控制器的报警端口，此时控制器报警。
故障判断：热继电器的使用：热继电器是通过检测接到负载端电线的电流，当检测到的电流大于热继电器的动作值时热继电器的常开触点闭合，常闭触点断开。
常闭触点通常是接到控制器的报警端口，此时控制器报警。
热继电器按安装方式又分为独立安装型和嵌入安装型，独立安装型的热继电器与交流接触器分开安装，装在交流接触器的下端。
制冷压缩机控制原理图
制冷压缩机控制原理图如下所示：
1. 主电源接入电路：将电源正极接入电路的主开关，并通过熔断器和过载保护装置保护电路。
2. 控制电路：使用温度传感器检测环境温度，将温度信号传递给控制器。
3. 控制器：根据接收的温度信号判断制冷需求，并发出相应的控制信号。
4. 制冷压缩机：根据控制信号启动或关闭，从而调节制冷效果。
5. 冷却系统：包括冷凝器和蒸发器。
制冷压缩机将高温高压的制冷剂气体进入冷凝器，通过散热而冷却成高压液体。
然后，高压液体进入蒸发器，通过蒸发吸热而冷却空气或物体。
6. 膨胀阀：用于控制制冷剂的流量，调节制冷系统的性能。
7. 风扇：用于冷却冷凝器，增强热量交换效果。
8. 冷冻室：存放需要制冷的物品或空气的区域。
9. 冷凝器风扇控制：根据控制器的指令控制冷凝器风扇的启停，以控制冷凝器的散热效果。
10. 系统安全装置：包括压力开关、低温开关、过载开关等。
压力开关可检测制冷系统内的压力变化，当压力超过设定值时，系统将自动停机以保护设备安全。
低温开关可检测制冷系统内的温度变化，当温度过低时，系统将自动停机。
过载开关可检测制冷压缩机的电流变化，当电流超过额定值时，系统将自动停机。
11. 制冷剂管路：用于将制冷剂在不同部件之间传输，实现热
量的流动与交换。
以上是制冷压缩机控制原理的简单说明，希望对您有所帮助。
美的KFR-26/33GW/CBPY型变频空调电路原理分析单元电路原理简析美的变频空调主要包括“数智星”、“数智星S”、“数智星R”挂机系列：“数智星R”、“数智星M”、“数智星F”柜机系列等。
美的KFR-26／33GW／CBPY型变频空调。
属“数智星”变频系列。
其主要机型包括：KFR-26／33GW／CBPY、KFR-26／33GW／I1BPY等。
它们的电路原理基本相似。
结合图1～图6电路原理图，对整机单元电路作简要分析。
1.室内机主电源电路电路见上图，由电源捅头L、N两端输入AC220V交流电压，经保险管FS1、压敏电阻ZNR1、电容C1和C2、T2过流保护和高频滤波后。
一路经接线柱L、N两端送到室外机主电源电路的输入端。
其中N 端与通讯电路的S端组成室内、室外机的通讯传输线路；另一路经A、B两端送到电源变压器T1的初级线圈；第三路送到室内风机控制电路。
2.室内机辅助电源电路电路见中图，由电源变压器T1次级线圈输出的两路低压交流电，一路经捕件CN5（3）、（4）脚送到整流桥堆IC6（1）、（2）脚，经IC6、C8和C35整流、滤波后，输m+13V电压，给换气风机（M2）供电；另一路经插件CN5（1）、（2）脚送到整流桥堆IC7（1）、（2）脚，经整流桥堆IC7、三端稳压块IC4（7812）和IC5（7805）、C9～C11和C32～C34整流、滤波、稳压后。
输出稳定的+12V和+5V 电压，分别给继电器控制、室内风机控制、步进电机控制、蜂鸣器、主控芯片、复位、过零检测、驱动、温度传感器、通讯、存储器、按键和显示等电路供电。
3.室内风机控制电路电路见上图、下图。
在主控芯片IC3（UPD780021）内部程序的控制下，由（1）脚输出室内风机控制信号，并由三极管04和双向可控硅光耦IC11（3526）进行控制，可实现室内风机（FAN）的运转、停转及无级调速等功能。
当IC3（1）脚输出高电平时，Q4导通，IC11内部发光管导通。

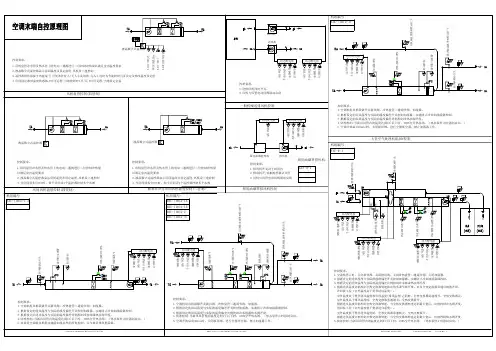

楼控
回风温湿度检测（Rvvp3*1.0+Rvv2*1.0+SC20）
电源Rvv2*1.0；温湿度Rvvp3*1.0 温度和湿度各一芯（AI)
回风二氧化碳检测(Rvvp4*1.0+SC20)
2根电源+2根数据（AI）
回风阀控制（Rvvp4*1.0+SC20）
2根电源+2根开关(DO)
新风阀控制（Rvvp4*1.0+SC20）
2根电源+2根开关(DO)
滤网压差检测（Rvv2*1.0+SC20）
针对滤网压力，灰尘的干扰(DI)
电动阀水量调节（Rvvp4*1.0+SC20）
2根电源+2根开度(AO)
变频控制柜
风机启停（DO）、状态（DI）、故障(DI)、手自动（DI）；4Rvv2*1.0+SC线槽50*50；变频器状态（DI）、故障（DI）、控制（AO）、反馈（AI）（状态、故障2*Rvv2*1.0+SC线槽50*50）（控制、反馈2*Rvvp*1.0+SC线槽50*50）风机风流速检测（Rvv2*1.0+SC20）
DI
送风温湿度(Rvvp3*1.0+Rvv2*1.0+SC20)
送风静压差（Rvvp4*1.0+SC20）
2根电源+2根输入检测开度(AI)
变频控制柜：
风机启停（DO）状态(DI)、故障(DI)、手自动（DI）各使用一芯Rvv线；
变频器状态(DI)、故障(DI)、控制/调节点(AO)、反馈(AI)；。
