中国铁路货车车钩缓冲装置4车辆纵向缓冲与连接技术概述车钩缓冲装置系统是铁路机车车辆的重要组成部分。
通过它使铁路货车车辆之间，以及与机车实现连接、编组成列车，并传递和缓和列车车辆间在运行或调车编组作业时所产生的牵引和冲击力。
简言之，车钩缓冲装置系统的三大功能是连挂、牵引和缓冲。
车钩缓冲装置系统主要由车钩、钩尾框、缓冲器及从板、钩尾销等零部件组成。
连挂、牵引功能是由车钩、钩尾框、钩尾销、从板等来实现的，以保证机车与车辆、车辆与车辆之间能够实现连接、牵引。
如图1所示。
图1 车钩缓冲装置系统车钩作为机车车辆的重要零部件，为了满足运输安全可靠性及提高列车编组效率方面需要，车钩应具有自动连挂功能，既不需要人工辅助就能实现车辆与机车、车辆与车辆之间的安全、可靠的连挂。
由于自动车钩具有明显的优越性，世界各国铁路机车车辆在车辆连挂技术方面均采用和选取了研究及不断发展自动车钩及其连接技术。
我国铁路货车同样也选择采用了自动车钩及其配套技术和产品。
车钩按结构作用原理分两大类：一类是以美国AAR标准E、F型车钩为代表的具有三态作用性能的自动车钩，这是除欧洲以外世界各国机车车辆采用的主型车钩，也是世界铁路货车的主流车钩；另一类是以俄罗斯标准CA-3型为代表的具有二态作用性能的自动车钩，主要在符合UIC标准要求的欧洲各国铁路机车车辆上广泛使用。
由于两类车钩的作用原理不同、特别是连挂轮廓上存在明显不同和差异，因此，两类车钩不能直接连挂和相互互换。
车钩按连挂后的相互关系可分为刚性车钩和非刚性车钩两类。
刚性车钩是指两车钩连挂后不能在垂直方向上下相对移动，在水平面内也只能产生微小的相对转动，车钩间纵向连挂间隙较小、两车钩联锁成近视为一杆体，要求车辆采用具有弹性支撑功能的冲击座，以适应两车钩中心线距轨面高度不一致及车辆通过垂直和水平曲线时车辆连挂的要求，如我国提速重载货车使用的16、17型及F、FR型车钩等。
非刚性车钩是指两车钩连挂后相互间能在垂直方向上下移动，在垂直和水平面内能产生小角度的相对转动，以适应两车钩中心线距轨面高度不一致及车辆通过垂直和水平曲线时车辆连挂的要求，如我国13号、13A、13B型车钩，美国的E、E/F型车钩，俄罗斯的CA-3型车钩等。
中国铁路货车车钩缓冲装置4车辆纵向缓冲与连接技术4.1 概述车钩缓冲装置系统是铁路机车车辆的重要组成部分。
通过它使铁路货车车辆之间，以及与机车实现连接、编组成列车，并传递和缓和列车车辆间在运行或调车编组作业时所产生的牵引和冲击力。
简言之，车钩缓冲装置系统的三大功能是连挂、牵引和缓冲。
车钩缓冲装置系统主要由车钩、钩尾框、缓冲器及从板、钩尾销等零部件组成。
连挂、牵引功能是由车钩、钩尾框、钩尾销、从板等来实现的，以保证机车与车辆、车辆与车辆之间能够实现连接、牵引。
如图1所示。
图1 车钩缓冲装置系统车钩作为机车车辆的重要零部件，为了满足运输安全可靠性及提高列车编组效率方面需要，车钩应具有自动连挂功能，既不需要人工辅助就能实现车辆与机车、车辆与车辆之间的安全、可靠的连挂。
由于自动车钩具有明显的优越性，世界各国铁路机车车辆在车辆连挂技术方面均采用和选取了研究及不断发展自动车钩及其连接技术。
我国铁路货车同样也选择采用了自动车钩及其配套技术和产品。
车钩按结构作用原理分两大类：一类是以美国AAR标准E、F型车钩为代表的具有三态作用性能的自动车钩，这是除欧洲以外世界各国机车车辆采用的主型车钩，也是世界铁路货车的主流车钩；另一类是以俄罗斯标准CA-3型为代表的具有二态作用性能的自动车钩，主要在符合UIC标准要求的欧洲各国铁路机车车辆上广泛使用。
由于两类车钩的作用原理不同、特别是连挂轮廓上存在明显不同和差异，因此，两类车钩不能直接连挂和相互互换。
车钩按连挂后的相互关系可分为刚性车钩和非刚性车钩两类。
刚性车钩是指两车钩连挂后不能在垂直方向上下相对移动，在水平面内也只能产生微小的相对转动，车钩间纵向连挂间隙较小、两车钩联锁成近视为一杆体，要求车辆采用具有弹性支撑功能的冲击座，以适应两车钩中心线距轨面高度不一致及车辆通过垂直和水平曲线时车辆连挂的要求，如我国提速重载货车使用的16、17型及F、FR型车钩等。
非刚性车钩是指两车钩连挂后相互间能在垂直方向上下移动，在垂直和水平面内能产生小角度的相对转动，以适应两车钩中心线距轨面高度不一致及车辆通过垂直和水平曲线时车辆连挂的要求，如我国13号、13A、13B型车钩，美国的E、E/F型车钩，俄罗斯的CA-3型车钩等。

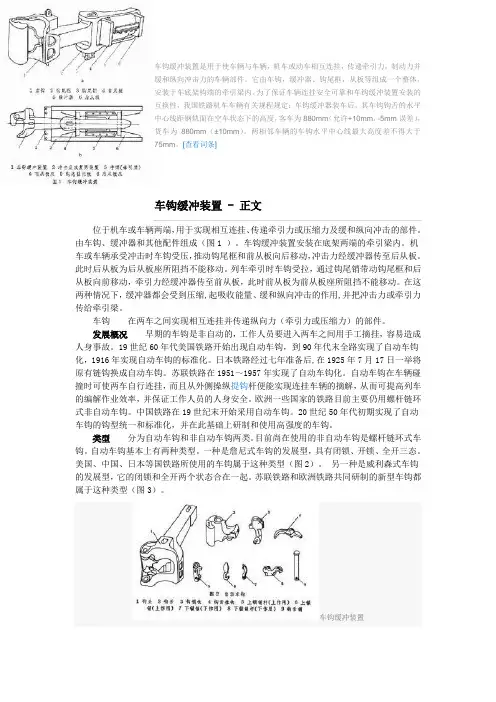

车钩缓冲装置是用于使车辆与车辆，机车或动车相互连挂，传递牵引力，制动力并缓和纵向冲击力的车辆部件。
它由车钩，缓冲器、钩尾框，从板等组成一个整体，安装于车底架构端的牵引梁内。
为了保证车辆连挂安全可靠和车钩缓冲装置安装的互换性，我国铁路机车车辆有关规程规定：车钩缓冲器装车后，其车钩钩舌的水平中心线距钢轨面在空车状态下的高度，客车为880mm（允许+10mm，-5mm误差），货车为880mm（±10mm）。
两相邻车辆的车钩水平中心线最大高度差不得大于75mm。
[查看词条]位于机车或车辆两端，用于实现相互连挂、传递牵引力或压缩力及缓和纵向冲击的部件。
由车钩、缓冲器和其他配件组成（图1 ）。
车钩缓冲装置安装在底架两端的牵引梁内。
机车或车辆承受冲击时车钩受压，推动钩尾框和前从板向后移动，冲击力经缓冲器传至后从板。
此时后从板为后从板座所阻挡不能移动。
列车牵引时车钩受拉，通过钩尾销带动钩尾框和后从板向前移动，牵引力经缓冲器传至前从板，此时前从板为前从板座所阻挡不能移动。
在这两种情况下，缓冲器都会受到压缩,起吸收能量、缓和纵向冲击的作用,并把冲击力或牵引力传给牵引梁。
车钩在两车之间实现相互连挂并传递纵向力（牵引力或压缩力）的部件。
发展概况早期的车钩是非自动的，工作人员要进入两车之间用手工摘挂，容易造成人身事故。
19世纪60年代美国铁路开始出现自动车钩，到90年代末全路实现了自动车钩化，1916年实现自动车钩的标准化。
日本铁路经过七年准备后,在1925年7月17日一举将原有链钩换成自动车钩。
苏联铁路在1951～1957年实现了自动车钩化。
自动车钩在车辆碰撞时可使两车自行连挂，而且从外侧操纵提钩杆便能实现连挂车辆的摘解，从而可提高列车的编解作业效率，并保证工作人员的人身安全。
欧洲一些国家的铁路目前主要仍用螺杆链环式非自动车钩。
中国铁路在19世纪末开始采用自动车钩。
20世纪50年代初期实现了自动车钩的钩型统一和标准化，并在此基础上研制和使用高强度的车钩。
