地基基础 柱下条形基础

某承受对称柱荷载的条形基础，基础的纵向抗弯刚度为624.310 kN m EI =⨯⋅，基础底板宽度b 为2.5m ，长度l 为17m 。

地基土的压缩模量E s =10MPa ，压缩层在基底下5m 的范围内。

用弹性地基梁解析法计算基础梁中点C 处的挠度、弯矩和地基净反力。

m.荷载单位 N－kN M－kN 基岩=100= -100=50=1200=2000=2000=120043215000600045004500100010004321例题3-4【解】 1）确定地基的基床系数和梁的柔度指数 基底的附加压力近似按地基的平均净反力考虑(12002000)2150.62.517N p bl+⨯===⨯∑ kPa基础中心点的沉降计算，取沉降修正系数Ψs ＝1.0；按薄压缩层计算，取z i -1＝0，z i =5.0m ，基底中心的平均附加应力系数C i 可按地基附加应力计算方法查有关表格求得为0.6024。

于是基础的中心沉降 0150.61.050.60240.045410000s i i s p s z C E ψ==⨯⨯⨯= m 考虑柔性基础中点沉降与平均沉降的差异，根据l /b 查表可求得沉降影响系数ω0、ωm 分别为2.31和2.02。

基础的平均沉降 m002.020.04540.03972.31m s s ωω⎛⎫==⨯=⎪⎝⎭m基床系数 m 150.638000.0397s p k s === kN/m 3集中基床系数 2.538009500s bk =⨯= kPa 柔度指数 4695000.15334 4.310λ==⨯⨯ m -12.6064l πλπ<=< 故属有限长梁。

按无限长梁计算的基础梁左端A 处内力值外荷 载 与A 点距离x （m ）A x C x D x m)kN (⋅a M)kN (a QN 1=1200kN 1.0 0.716900.84782(x C P λ40正对称)=1402.7 (x D P 20-反对称)=508.7 M 1=-50kN-m 1.0 0.978750.84782(x D M20反对称)=21.2 (x A M 20λ-正对称)=3.8N 2=2000kN 5.5 -0.035130.2862 (x C Pλ40正对称)=-114.6 (x D P20-反对称)=286.2 M 2=-100kN-m 5.5 0.613180.2860 (x D M20反对称)=14.3 (x A M 20λ-正对称)=4.7N 3=2000kN 11.5 -0.20113-0.0328 (x C Pλ40正对称)=-656.0 (x D P20-反对称)=-32.8 M 3=100kN-m 11.5 0.13046-0.0320 (x D M20反对称)=1.6 (x A M 20λ-正对称)=-1.0N 4=1200kN 16.0 -0.12111-0.0665 (x C Pλ40正对称)=-237.0 (x D P20-反对称)=-39.9 M 4=50kN-m16.0-0.0115-0.0680(x D M20反对称)=1.7 (x A M 20λ-正对称)=0.04总 计433.9 729.72) 按无限长梁计算基础梁左端A处的内力3) 计算梁端的边界条件力按 2.606l λ=查表得0.02579, 0.10117, D 0.063484.04522, 0.30666l l l l l A C F F =-=-=-==-计算虚拟集中荷载[][]()(1)(1) (4.045220.30666)(10.06348)730.7(10.02579)0.1533433.9 2810.0 kNA B l l l a l a P P E F D Q A M λ==+++-=--⨯++⨯⨯= ()(1)(1)2730.7 (4.045220.30666)(10.10117)(10.06348)33.920.1533 9721.5 kNa A B l l l l a Q M M E F C D M λ⎡⎤=-=-+++-⎢⎥⎣⎦⎡⎤=---⨯++⨯⎢⎥⨯⎣⎦=- 4）计算C 点处的挠度、弯矩和地基的净反力先计算半边荷载引起C 点处的内力，然后根据对称原理计算叠加得出C 点处的挠度C w 、弯矩M C 和地基的净反力p CC 点处的弯矩与挠度计算表（半边荷载作用下）外荷载与边界条件力 C 点相距荷载位置x （m ）M C /2 (kNꞏm)w c /2 (cm)N 1 M 1 N 2 M 2 P A M A7.5 7.5 3.0 3.0 8.5 8.5-312.3 -3.2 931.2 -28.3 -871.2 -349.3 0.405 -0.004 1.365 -0.007 0.757 -0.630 总 计－633.11.886于是2(633.1)1266.2 kN m C M =⨯-=-⋅ 20.01890.0377 m C w =⨯=3800.0377143.3 kPa C s C p k y ==⨯=4）计算C 点处的挠度、弯矩和地基的净反力先计算半边荷载引起C 点处的内力，然后根据对称原理计算叠加得出C 点处的挠度w C 、弯矩M C 和地基的净反力p C。

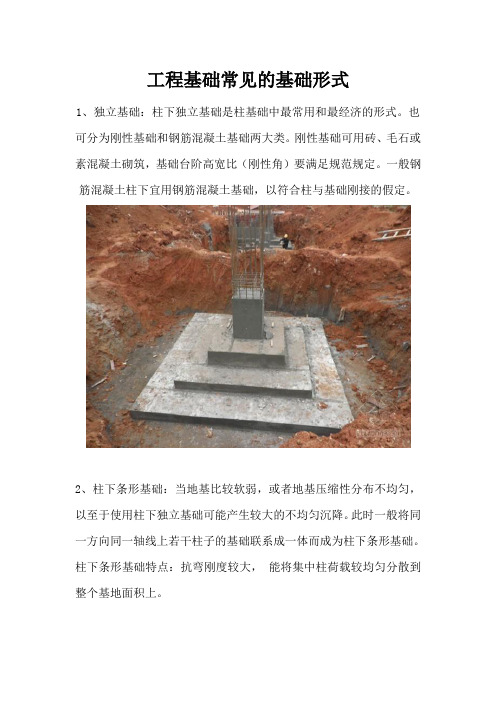

工程基础常见的基础形式
1、独立基础：柱下独立基础是柱基础中最常用和最经济的形式。

也可分为刚性基础和钢筋混凝土基础两大类。

刚性基础可用砖、毛石或素混凝土砌筑，基础台阶高宽比（刚性角）要满足规范规定。

一般钢筋混凝土柱下宜用钢筋混凝土基础，以符合柱与基础刚接的假定。

2、柱下条形基础：当地基比较软弱，或者地基压缩性分布不均匀，以至于使用柱下独立基础可能产生较大的不均匀沉降。

此时一般将同一方向同一轴线上若干柱子的基础联系成一体而成为柱下条形基础。

柱下条形基础特点：抗弯刚度较大，能将集中柱荷载较均匀分散到整个基地面积上。

3、钢筋混凝土筏板基础：筏板基础即是满堂基础。

把柱下独立基础或者条形基础全部用连系梁联系起来，下面再整体浇注底板。

一般说来地基承载力不均匀或者地基软弱的时候用筏板基础。

4、箱形基础：箱形基础是由钢筋混凝土的底板、顶板和若干纵横墙组成的，形成中空箱体的整体结构，共同来承受上部结构的荷载。

箱形基础整体空间刚度大，对抵抗地基的不均匀沉降有利，一般适用于高层建筑或在软弱地基上造的上部荷载较大的建筑物。

当基础的中空部分尺寸较大时，可用作地下室。

5、桩基础：桩基础由基桩和联接于桩顶的承台共同组成。

若桩身全部埋于土中，承台底面与土体接触，则称为低承台桩基；若桩身上部露出地面而承台底位于地面以上，则称为高承台桩基。

建筑桩基通常为低承台桩基础。

地下水位比较高、荷载大、地基持力层较厚、开挖至持力层耗费成本过高，则宜采用桩基础。

二.计算图式1.上部结构荷载和基础剖面图2.静力平衡法计算图式3.倒梁法计算图式三.设计前的准备工作在采用上述两种方法计算基础梁之前,需要做好如下工作:1.确定合理的基础长度为使计算方便,并使各柱下弯矩和跨中弯矩趋于平衡,以利于节约配筋,一般将偏心地基净反力(即梯形分布净反力)化成均布,需要求得一个合理的基础长度.当然也可直接根据梯形分布的净反力和任意定的基础长度计算基础.基础的纵向地基净反力为:式中Pjmax,Pjmin—基础纵向边缘处最大和最小净反力设计值.∑Fi—作用于基础上各竖向荷载合力设计值(不包括基础自重和其上覆土重,但包括其它局部均布qi).∑M—作用于基础上各竖向荷载(Fi ,qi),纵向弯矩(Mi)对基础底板纵向中点产生的总弯矩设计值.L—基础长度,如上述.B—基础底板宽度.先假定,后按第2条文验算.当Pjmax与Pjmin相差不大于10％,可近似地取其平均值作为均布地基反力,直接定出基础悬臂长度a1=a2(按构造要求为第一跨距的1/4~1/3),很方便就确定了合理的基础长度L；如果Pjmax与Pjmin相差较大时，常通过调整一端悬臂长度a1或a2，使合力∑Fi的重心恰为基础的形心(工程中允许两者误差不大于基础长度的3%),从而使∑M为零,反力从梯形分布变为均布,求a1和a2的过程如下:先求合力的作用点距左起第一柱的距离:式中,∑Mi—作用于基础上各纵向弯矩设计值之和.xi—各竖向荷载Fi距F1的距离.当x≥a/2时,基础长度L=2(X+a1), a2=L-a-a1.当x<a/2时,基础长度L=2(a-X+a2), a1=L-a-a2.按上述确定a1和a2后,使偏心地基净反力变为均布地基净反力,其值为:式中, pj—均布地基净反力设计值.由此也可得到一个合理的基础长度L.2.确定基础底板宽度b.由确定的基础长度L和假定的底板宽度b,根据地基承载力设计值f,一般可按两个方向分别进行如下验算,从而确定基础底板宽度b.基础底板纵向边缘地基反力:应满足基础底板横向边缘地基反力:应满足式中, pmax, pmin—基础底板纵向边缘处最大和最小地基反力设计值p'max, p'min—基础底板横向边缘处最大和最小地基反力设计值G—基础自重设计值和其上覆土重标准值之和,可近似取G=20bLD,D为基础埋深,但在地下水位以下部分应扣去浮力.∑M'—作用于基础上各竖向荷载、横向弯矩对基础底板横向中点产生的总弯矩设计值.其余符号同前述当∑M'=0时,则只须验算基础底板纵向边缘地基反力当∑M=0时,则只须验算基础底板横向边缘地基反力.当∑M=0且∑M'=0时(即地基反力为均布时),则按下式验算,很快就可确定基础底板宽度b式中, p—均布地基反力设计值.3.求基础梁处翼板高度并计算其配筋先计算基础底板横向边缘最大地基净反力pmax和最小地基净反力pmin,求出基础梁边处翼板的地基净反力pj1,如图,再计算基础梁边处翼板的截面弯矩和剪力,确定其厚度h1和抗弯钢筋面积.图中, p—翼板悬挑长度, b1 =(b- b0)/2h1—基础梁边翼板高度b0,h—基础梁宽和梁高基础底板横向边缘处地基净反力式中, S—从基础纵向边缘最大地基反力处开始到任一截面的距离. 其余符号同前述基础梁边处翼板地基净反力基础梁边处翼板每米宽弯矩基础梁边处翼板每米宽剪力若∑M'=0时,则上述M,V表达式为若∑M=0时,则上述M,V表达式为但p'j1和p'j2公式中的p'jmax和p'jmin可简化为若∑M=0和∑M'=0时,则上述M,V表达式为基础梁边处翼板有效高度基础梁边处翼板截面配筋式中, fc—混凝土轴心抗压强度设计值.fy—钢筋抗拉强度设计值.其余符号同前述4.抗扭当上述∑M'≠0时,对于带有翼板的基础梁,一般可以不考虑抗扭计算,仅从构造上将梁的箍筋做成闭合式;反之,则应进行抗扭承载力计算.四.静力平衡法和倒梁法的应用在采用净力平衡法和倒梁法分析基础梁内力时,应注意以下六个问题:第一,由于基础自重和其上覆土重将与它产生的地基反力直接抵消,不会引起基础梁内力,故基础梁的内力分析用的是地基净反力.第二,对a1和a2悬臂段的截面弯矩可按以下两种方法处理: 1.考虑悬臂段的弯矩对各连续跨的影响,然后两者叠加得最后弯矩; 2.倒梁法中可将悬臂段在地基净反力作用下的弯矩,全由悬臂段承受,不传给其它跨.第三,两种简化方法与实际均有出入,有时出入很大,并且这两种方法同时计算的结果也不相同.建议对于介于中等刚度之间且对基础不均匀沉降的反应很灵敏的结构,应根据具体情况采用一种方法计算同时,采用另一种方法复核比较,并在配筋时作适当调整.第四,由于建筑物实际多半发生盆形沉降,导至柱荷载和地基反力重新分布.研究表明:端柱和端部地基反力均会加大.为此,宜在边跨增加受力纵筋面积,并上下均匀配置.第五,为增大底面积及调整其形心位置使基底反力分布合理,基础的端部应向外伸出,即应有悬臂段.第六,一般计算基础梁时可不考虑翼板作用.(一)静力平衡法静力平衡法是假定地基反力按直线分布不考虑上部结构刚度的影响根据基础上所有的作用力按静定梁计算基础梁内力的简化计算方法1.静力平衡法具体步骤:先确定基础梁纵向每米长度上地基净反力设计值,其最大值为pjmax*b,最小值为pjmin*b,若地基净反力为均布则为pj*b,如图中虚线所示:对基础梁从左至右取分离体,列出分离体上竖向力平衡方程和弯矩平衡方程,求解梁纵向任意截面处的弯矩MS和剪力VS,一般设计只求出梁各跨最大弯矩和各支座弯矩及剪力即可.2.静力平衡法适用条件:地基压缩性和基础荷载分布都比较均匀,基础高度大于柱距的1/6或平均柱距满足l,£1.75/l,且上部结构为柔性结构时的柱下条形基础和联合基础,用此法计算比较接近实际.上式中lm—基础梁上的平均柱距其中ks—基床系数,可按ks= p0/S0计算(p0为基础底面平均附加压力标准值,S0为以p0计算的基础平均沉降量),也可参照各地区性规范按土类名称及其状态已给出的经验值.b0,IL—基础梁的宽度和截面惯性矩.Ec—混凝土的弹性模量.3.对静力平衡法的一些看法(仅供参考评议):由于静力平衡法不考虑基础与上部结构的相互作用,因而在荷载和直线分布的基底反力作用下可能产生整体弯曲.与其它方法比较,这样计算所得的基础梁不利截面的弯矩绝对值一般还是偏大.上述适用条件中要求上部结构为柔性结构.如何判断上部结构为柔性结构,从绝大多数建筑的实际刚度来看均介于绝对刚性和完全柔性之间,目前还难以定量计算.在实践中往往只能定性地判断其比较接近哪一种极端情况,例如,剪力墙体系的高层建筑是接近绝对刚性的,而以屋架--柱--基础为承重体系的排架结构和木结构以及一般静定结构,是接近完全柔性的.具体应用上,对于中等刚度偏下的建筑物也可视为柔性结构,如中、低层轻钢结构;柱距偏大而柱断面不大且楼板开洞又较多的中、低层框架结构以及体型简单,长高比偏大(一般大于5以上)的结构等等.(二)倒梁法倒梁法是假定上部结构完全刚性,各柱间无沉降差异,将柱下条形基础视为以柱脚作为固定支座的倒置连续梁,以线性分布的基础净反力作为荷载,按多跨连续梁计算法求解内力的计算方法.1.倒梁法具体步骤:先用弯矩分配法或弯矩系数法计算出梁各跨的初始弯矩和剪力.弯矩系数法比弯矩分配法简便,但它只适用于梁各跨度相等且其上作用均布荷载的情况,它的计算内力表达式为:M=弯矩系数* pj * b * lª ; V=剪力系数* pj * b * l如前述，pj*b即是基础梁纵向每米长度上地基净反力设计值。

第3章柱下条形基础、筏形和箱形基础§3-1概述柱下条形基础、筏形基础和箱形基础与柱下独立基础相比，具有优良的结构特征、较大的承载能力等优点，适合作为各种地质条件复杂、建设规模大、层数多、结构复杂的建筑物基础。

柱下条形基础、筏形基础和箱形基础将建筑物底部连成整体加强了建筑物整体刚度，调整和均衡传递给地基的上部结构荷载，减小荷载差异和地基不均匀造成的建筑物不均匀沉降，减小上部结构的次应力。

该类基础一般埋深较大，可提高地基的承载力，增大基础抗水平滑动的稳定性，并可利用地基补偿作用减小基底附加应力，减小建筑物的沉降量。

此外，筏形和箱形基础还可在建筑物下部构成较大的地下空间，提供安置设备和公共设施的合适场所。

但是，这类基础尤其箱形基础，技术要求及造价较高，施工中需处理大基坑、深开挖所遇到的许多问题，箱形基础的地下空间利用不灵活，因此，选用时需根据具体条件通过技术经济及应用比较确定。

如前所述的刚性及扩展基础，因建筑物较小，结构较简单，计算分析中将上部结构、基础和地基简单地分割成彼此独立的三个组成部分，分别进行设计和验算，三者之间仅满足静力平衡条件。

这种设计方法称为常规设计，由此引起的误差一般不致于影响结构安全或增加工程造价，但计算分析简单，工程界易于接受。

然而对于条形、筏形和箱形等规模较大、承受荷载多和上部结构较复杂的基础，上述简化分析，仅满足静力平衡条件而不考虑三者之间的相互作用，则常常引起较大误差。

由于基础在地基平面上一个或两个方向的尺度与其竖向截面相比较大，一般可看成是地基上的受弯构件—梁或板。

其挠曲特征、基底反力和截面内力分布都与地基、基础以及上部结构的相对刚度特征有关，故应从三者相互作用的角度出发，采用适当的方法进行设计。

应该指出，上部结构、基础和地基共同作用是一个复杂的研究课题，尽管已取得较丰硕的成果，但是由于涉及到的因素很多，尤其地基土是一种很复杂的材料，目前尚缺少一种理想的地基模型去确切模拟，因此考虑共同工作的分析结果与实测资料对比往往存在着不同程度的差异，有时误差还较大，说明理论分析方法尚有待进一步完善，许多设计人员提出，设计这些基础宜以“构造为主，计算为辅”的原则，本章在介绍柱下条形基础、筏形基础、箱形基础设计计算的同时，也介绍其结构和构造要求，供设计时采用。
