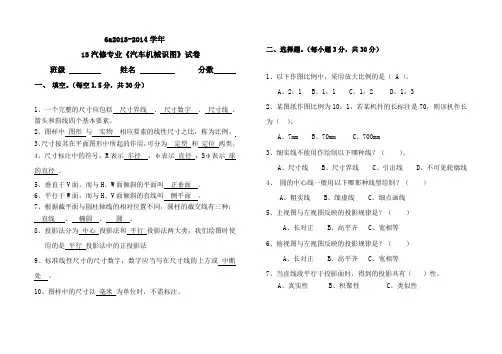

汽车机械识图考试试卷及答案

汽车机械识图习题答案汽车机械识图习题答案近年来，汽车行业发展迅猛，汽车机械识图成为了汽车制造和维修领域的重要一环。

汽车机械识图是指通过图纸和图解来了解和分析汽车的构造和工作原理。

下面将为大家提供一些常见汽车机械识图习题的答案，希望能对大家的学习和工作有所帮助。

1. 以下哪个部件是发动机的主要组成部分？答案：活塞、曲轴、缸体和气门是发动机的主要组成部分。

2. 汽车的离合器是用来做什么的？答案：汽车的离合器是用来连接和断开发动机和变速器之间的动力传递的装置。

3. 汽车的传动系统包括哪些部分？答案：汽车的传动系统包括发动机、离合器、变速器、传动轴和驱动轴等部分。

4. 汽车的悬挂系统的主要作用是什么？答案：汽车的悬挂系统主要作用是减震和保持车身稳定，提供舒适的乘坐感受。

5. 汽车的制动系统由哪些部分组成？答案：汽车的制动系统由制动器、制动液、制动盘和制动鼓等部分组成。

6. 汽车的电气系统主要包括哪些部分？答案：汽车的电气系统主要包括电瓶、发电机、点火系统和灯光系统等部分。

7. 汽车的供油系统的主要作用是什么？答案：汽车的供油系统的主要作用是为发动机提供燃油，保证发动机正常工作。

8. 汽车的冷却系统是用来做什么的？答案：汽车的冷却系统是用来冷却发动机，防止发动机过热。

9. 汽车的空调系统是用来做什么的？答案：汽车的空调系统是用来调节车内温度和湿度，提供舒适的驾驶环境。

10. 汽车的排气系统的主要作用是什么？答案：汽车的排气系统的主要作用是排出发动机燃烧后产生的废气。

以上是一些常见的汽车机械识图习题及其答案，希望能对大家的学习和工作有所帮助。

通过学习和理解汽车的构造和工作原理，我们可以更好地进行汽车制造、维修和驾驶。

汽车机械识图是汽车行业的基础知识，掌握好这些知识对于汽车从业人员来说至关重要。

希望大家能够认真学习和应用这些知识，为汽车行业的发展做出自己的贡献。

学习单元一汽车零件图样的识读与测绘学习任务一简单零件图样的识读与绘制）。

⑦用剖切面局部地剖开机件所得的视图称（ C ）视图。

A 全剖B 半剖C 局部剖D 断面⑧半剖视图以（ D ）线为对称中心线。

A 双点画线B 虚线C 细实线 D细点画线⑨全剖视图选用的是（ C ）剖切面。

A 单一B 几个平行的C 几个相交的D 其它⑩半剖视图选用的是（ A ）剖切面。

A 单一B 几个平行的C 几个相交的D 其它2）判断题：①视图包括基本视图，局部视图、斜视图和向视图共四种。

（√）②视图上标有“A”字样的是向视图。

（√）③视图上标有“A向旋转”字样的是斜视图。

（×）④局部视图的断裂边界一般以波浪线表示。

（√）⑤机件向基本投影面投影所得的图形称为基本视图，共有六个基本视图。

（√）⑥六个基本视图中，最常应用的是右视图，仰视图和后视图。

（×）⑦金属材料的剖面符号是与水平成45。

的互相平行间隔均匀的粗实线。

（×）⑧半剖视图的分界线是粗实线。

（×）⑨局部剖视图的波浪线可用轮廓线代替。

（×）⑩假想用剖切平面将机件的某处切断，仅画出断面的图形，称为剖视图。

（×）学习任务二 垫类零件图样的绘制与读图评价与反馈1）选择题①排气管垫片就其构成主题材料属于（ B ）A 橡胶垫B 石棉垫C 石棉橡胶垫D 柔性石墨垫 ②在绘制排气管垫片时主要采用的绘图工具有（ B ） A 丁字尺 B 圆规 C 曲线板 D 螺距规③在垫片的分类中，B 代表是下列哪种类型的垫片（ B ）A 型不带内外加强环；B 型带内加强环；C 型带外加强环；D 型带内外加强环④在标注尺寸时，直径的符号为（ B ），球直径的符号为S ￠，45°倒角的符号为（ A ） A ￠ C B d s C C ￠ D s ￠⑤在下列四种说法中，选择一种正确的答案（ C ）。

A A 上B 下，C 前D 后 B A 前B 后，C 上D 下 C A 后B 前，C 下D 上 D A 左B 右，C 上D 下⑥用剖切面完全地剖开机件所得的视图称（ A ）视图。

汽车机械识图理论考核试题一、单选题1.机械制图中，比例1:5是（）[单选题]*A.放大比例B.缩小比例√C.原值比例D.以上均不正确2.图框线用（）绘制。

[单选题]*A.细实线B.粗实线√C.虚线D.波浪线3.尺寸界线是指（）[单选题]*A.测量的方向B.测量的范围√C.粗实线D.箭头4.标题栏一般位于图纸的（）[单选题]*A.右下角√B.左下角C.右上角D.左上角5.机械制图中，比例2:1是（）[单选题]*A.放大比例√B.缩小比例C.原值比例D.以上均不正确6.图样中不可见轮廓线一般用（）来表示[单选题]*A.粗实线B.细实线C.虚线√D.点画线7.一张A3的图纸可以裁成多少张A4的图纸（）[单选题]*A.2√B.4C.6D.88.角度的数字一般注写成（）[单选题]*A.水平B.竖直C.倾斜D.没有一定要求√9.机械制图中规定字体的号数是指（）[单选题]*A.字高√B.字宽C.字形D.字型10.当表达对象的尺寸较小时，应采用（）绘制图样[单选题]*A.原值比例B.放大比例√C.缩小比例D.局部缩小比例11.平面图形中所注尺寸按其作用可分为定形尺寸和（）两类。

[单选题]*A.定位尺寸√B.整体尺寸C.规格尺寸D.安装尺寸12.在三投影面体系中，正投影面用字母（）表示[单选题]*A.V√B.HC.WD.Z13.一般情况下，只要知道物体的几面投影就可以确定物体的空间位置（）。

[单选题]*A.一面C.三面D.四面14.三视图是利用了（）[单选题]*A.中心投影法B.正投影法√C.斜投影法D.换面法15.下图Z-3-2中直线AB是（）。

[单选题]*A.正平线B.正垂线C.水平线√D.铅垂线16.当直线与投影面（）时，该投影为一点[单选题]*A.平行B.垂直√C.倾斜相交17.当平面图形与投影面（）时，该投影反映其实际形状[单选题]*A.平行√B.垂直C.相交D.任何位置18.俯视图是（）投影，在水平投影面上所得到的视图[单选题]*A.由上向下√B.由左到右C.由后到前D.由前向后19.正等测投影中，轴间角为（）度。

汽车机械识图期末考试试题### 汽车机械识图期末考试试题一、选择题（每题5分，共30分）1. 汽车发动机的曲轴通常采用哪种材料制造？A. 铸铁B. 铝合金C. 不锈钢D. 钛合金2. 活塞在发动机中的主要作用是什么？A. 转换热能为机械能B. 将机械能转换为热能C. 转换机械能为电能D. 将电能转换为机械能3. 汽车制动系统中，刹车盘的作用是什么？A. 传递制动力B. 储存能量C. 增加摩擦力D. 减少摩擦力4. 汽车转向系统中，转向节的作用是什么？A. 连接车轮和转向轴B. 连接发动机和传动轴C. 连接车轮和制动盘D. 连接发动机和车轮5. 汽车悬挂系统中，减震器的主要功能是什么？A. 吸收路面冲击B. 提供转向力C. 增加车辆稳定性D. 减少车辆重量6. 汽车的差速器的主要作用是什么？A. 改变车轮转速B. 增加车轮转速C. 减少车轮转速D. 保持车轮转速一致二、填空题（每空5分，共30分）1. 汽车发动机的四个冲程包括：进气冲程、__________、__________、排气冲程。

2. 汽车的底盘包括：__________、__________、__________、__________。

3. 汽车的传动系统主要由__________、__________、__________、__________和差速器组成。

4. 汽车的转向系统包括：方向盘、转向轴、__________、__________。

5. 汽车的制动系统包括：制动踏板、制动总泵、__________、__________。

6. 汽车的悬挂系统通常由__________、__________、__________和减震器组成。

三、简答题（每题20分，共40分）1. 请简述汽车发动机的工作原理。

2. 描述汽车悬挂系统的作用及其对车辆行驶性能的影响。

注意：请在规定的时间内完成试题，保持答题卡整洁，字迹清晰。

祝您考试顺利！。

汽车机械识图习题集答案项目一掌握国家标准的相关规定1.1图纸幅面、比例和字体一、填空题1.图纸幅面，A0、 A1、 A2、 A3、 A42.粗实线3.右下角，粗实线，一致4.线性尺寸，线性尺寸，图上尺寸，实际尺寸。

5.实际大小，无关。

6.1mm，必须标注。

7.机件的真实大小。

8.尺寸界线，尺寸线，尺寸数字。

二、字体练习略1.2图线一、填空题1.几何图形，重合2.基本一致3.0.7mm4.0.5～2mm5.细实线6.细点画线7.粗实线8.虚线成为实线的延长线9.细实线10.称中心线，圆心11.粗实线，虚线，点画线二、判断题1.√2.×3.√4.√5.×三、选择题1.A2.D四、线型及尺寸标注略1.3尺寸标注一、填空题1.真实大小，无关2.毫米，必须3.垂直，适当的角度，2 mm4.尺寸线5.箭头和细斜线，箭头型式6.线性尺寸，引出标注7.将该图线断开8.一致，3.59.径向；水平，中断处，上方或外侧10.轮廓线，圆心，“Ф”，“R”，外侧或引出标注11.“SФ”，“SR”。

12.小尺寸，大尺寸13.最后完工时的尺寸二、选择题1.D2.B3.C4.C5.A三、判断题1.×2.×3.√4.√5.×6.√7.√四、略.1五、略项目2 平面图形的基本画法2.1熟悉平面图形绘制的基本方法与步骤一、填空题1.丁字尺，丁字尺。

2.前进方向，画较大的。

3.B，H4.斜度，单向分布。

5.锥度是，双向分布。

6.一致。

7.非圆曲线，光滑地。

二、基本作图练习略三、按照下面图形中的尺寸画出全图形的轮廓略四、根据图形尺寸按比例抄画平面图形略2-2绘制圆弧连接的平面图形一、填空题1.圆弧连接。

2.同心圆法，四心圆弧法。

3.相切。

4.圆心，连接点（即切点）。

5.外连接，内连接。

二、参照右图，完成左图的圆弧连接略三、参照右上角图例，用给定的半径R作圆弧连接略四、用1：1的比例抄画下图略2.3绘制简单的平面图形一、填空题1.尺寸基准，识读定位尺寸。

《汽车机械识图》参考答案模块1一、选择题1.绘制图样时，不可见的轮廓线通常是用（ B ）线绘制，中心线和对称线通常是用细点画线绘制。

A.粗实线B.细虚线C.细点画线D.细实线2.如需将实际机件按缩小两倍的比例绘制图样，按国标规定可选择的比例系列是（ B ）A.2:1B.1:2C.1:0.5D.2:23.机械图样中，组成一个完整尺寸的要素是（ B ）。

A.尺寸界线、尺寸箭头、尺寸数字B.尺寸界线、尺寸线及其终端、尺寸数字C.尺寸数字、尺寸线及其终端、尺寸箭头D.尺寸线、尺寸界线、尺寸数字4.标注直径尺寸时应在尺寸数字前加（ B ）。

A.RB.ΦC.MD. t5.制图国家标准规定，机械图样中尺寸标注的单位一律为（ B ）。

A.微米B.毫米C.厘米D.米二、判断题1.（√）图样中书写汉字的字体，应为长仿宋体。

2.（√）国家制图标准规定，可见的轮廓线用粗实线绘制。

3.（× ）制图国家标准规定，各种图线粗细均相同。

4.（√ ）绘制圆的中心线时，圆心应为点画线中线段的交点。

5.（× ）标注尺寸线为竖直方向的尺寸时，尺寸数字一律写在尺寸线的右方。

6.（√）制图国家标准规定，无论图幅大小装订边的尺寸均为25mm。

7.（√ ）绘制机械图样时，应尽量采用1:1的比例。

模块2一、判断题1.（√ ）点在三投影面体系中的位置，可以用坐标来表示。

2.（√ ）绘制机械图样主要采用正投影法。

3.（√ ）水平线的水平投影反应实长。

4.（× ）在点线面的投影图中，点的投影一律用大写字母表示。

5.（× ）水平线的正面投影反映直线的实长。

6.（√ ）正垂面的正面投影积聚为直线。

二、简答题1.直线相对于投影面的位置有几种？直线相对于投影面的位置有三种：投影面垂直线、投影面平行线、一般位置直线。

2.投影面垂直线的投影有何特点？具有积聚性。

3.投影面平行线的投影有何特点？具有实型性。

4.两直线的相对位置有几种？三种：相交、平行、交叉。

机械识图试卷（含五篇）第一篇：机械识图试卷机械识图试卷一、填空题（25分）1、机械制图当中基本图幅有哪五种（）、（）、（）、（）、（），其中A4图纸幅的尺寸为（）。

2、机械制图当中常用的线型有（）、（）、（）等，可见轮廓线采用（）线，尺寸线，尺寸界线采用（）线，轴线，中心线采用（）。

3、机械制图当中的汉字应写成（）体。

4、图样中的尺寸以（）为单位。

5、在标注直径时，在数字前面应该加（），在标注半径时应在数字前加（）。

6、尺寸标注由（）、（）和（）组成。

7、在标注角度尺寸时，数字应（）书写。

8、机械制图中通常采用两种线宽，粗、细线的比率为（）。

9、线性尺寸数字一般应注写在尺寸线的（）或（）。

10、平面图形中所注尺寸按作用分为（）和（）。

二、选择题（20分）1、下列符号中表示强制国家标准的是（）。

A． GB/T B． GB/Z C.GB 2、不可见轮廓线采用（）来绘制。

A．粗实线 B．虚线 C.细实线 3、下列比例当中表示放大比例的是（）A．1：1 B． 2：1 C.1：2 4、在标注球的直径时应在尺寸数字前加（）A．R B．Φ C.SΦ 5、下列比例当中表示缩小比例的是（）A．1：1 B．2：1 C.1：2 6、机械制图中一般不标注单位，默认单位是（）A．㎜ B．㎝ C.m 7、下列尺寸正确标注的图形是()8、下列缩写词中表示均布的意思的是（）A．SR B． EQS C.C 9、角度尺寸在标注时，文字一律（）书写 A．水平 B．垂直 C.倾斜 10、标题栏一般位于图纸的（）A．右下角B．左下角C.右上角三、判断题（10分）1、国家制图标准规定，图纸大小可以随意确定()2、比例是指图样与实物相应要素的线性尺寸之比。

()3、2：1是缩小比例。

()4、绘制机械图样时，尽量采用1：1的比例()5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

()6、丁字尺与三角板随意配合，便可画出65度的倾斜线。

()7、制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。

《汽车机械基础与识图》期末考试试卷及答案2021—2022 学年第二学期一、单项选择题(下列各题的备选答案中，只有一个选项是正确的，请把正确答案的序号填写在括号内。

12小题，每小题2分，共24分)1.零件的主视图反映了零件的( )。

A.长度和宽度B.宽度和高度C.长度和高度D.长度、宽度和高度2.在间隙配合中，孔的实际尺寸( )轴的实际尺寸。

A.大于B.小于C.等于D.小于或等于3.刚体做平行移动时，其上各点的( )相同。

A.轨迹、速度和加速度B.轨迹C.速度D.加速度4.两构件组成低副时，构件之间的接触形式为( ).A.点接触B.点或线接触C.面接触D.线接触5.在铰链四杆机构中，能做整周回转的连架杆称为( ) .A.连杆B.曲柄C.机架D.摇杆6.凸轮机构的从动件采用等加速等减速运动规律时会( ) 。

A.产生柔性冲击B.没有冲击C.产生刚性冲击D. 产生柔性冲击和刚性冲击7.渐开线齿轮齿席上任意点的法线都与( ) 相切。

A.齿根圆B.齿项圆C.基圆D.分度圆8. ( )属于啮合传动。

A.平带传动B.同步带传动C.圆形带传动D. V带传动9.根据( )不同，轴可分为曲轴和直轴两大类。

A.轴线的形状B. 尺寸C.载荷情况D.质量10.滚动轴承的代号由前置代号、基本代号和后置代号组成，其中基本代号表示( )。

A.轴承内部结构的变化B.轴承的公差等级C.轴承的类型、结构和尺寸D.成套轴承11.当液压泵的输出压力高于局部回路或支路要求压力时，可采用( ) 。

A.增压回路B. 减压回路C.调压回路D. 平衡回路12.塑性是指金属材料在( )的作用下，产生塑性变形面不断裂的能力。

A.静载荷B.冲击载荷C.交变载荷D.均布载荷二、多项选择题(在每小题的备选答案中，选出二个以上的正确答案，并将其序号填在括号内。

多选、少选、错选均不得分。

5小题，每小题4分，共20分)13.作用力与反作用力特点包括( )A.大小相等B.方向相反C.作用在两个物体D. 作用在一个物体14. 下列对定轴轮系的正确描述是( )。
