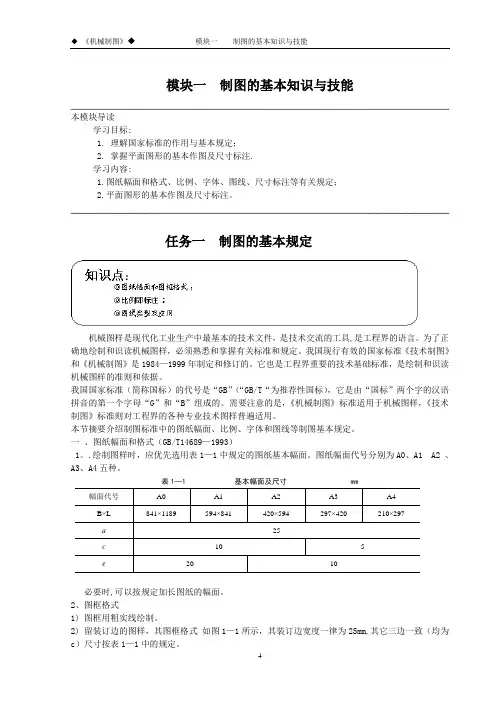

模块一制图的基本知识与技能本模块导读学习目标:1. 理解国家标准的作用与基本规定；2. 掌握平面图形的基本作图及尺寸标注.学习内容:1.图纸幅面和格式、比例、字体、图线、尺寸标注等有关规定；2.平面图形的基本作图及尺寸标注。
任务一制图的基本规定机械图样是现代化工业生产中最基本的技术文件，是技术交流的工具,是工程界的语言。
为了正确地绘制和识读机械图样，必须熟悉和掌握有关标准和规定。
我国现行有效的国家标准《技术制图》和《机械制图》是1984—1999年制定和修订的。
它也是工程界重要的技术基础标准，是绘制和识读机械图样的准则和依据。
我国国家标准（简称国标）的代号是“GB”（“GB/T“为推荐性国标），它是由“国标”两个字的汉语拼音的第一个字母“G”和“B”组成的。
需要注意的是，《机械制图》标准适用于机械图样，《技术制图》标准则对工程界的各种专业技术图样普遍适用。
本节摘要介绍制图标准中的图纸幅面、比例、字体和图线等制图基本规定。
一、图纸幅面和格式（GB/T14689—1993）1。
.绘制图样时，应优先选用表1—1中规定的图纸基本幅面。
图纸幅面代号分别为A0、A1 A2 、A3、A4五种。
表1—1 基本幅面及尺寸 mm必要时,可以按规定加长图纸的幅面。
2、图框格式1) 图框用粗实线绘制。
2) 留装订边的图样，其图框格式如图1—1所示，其装订边宽度一律为25mm,其它三边一致（均为c）尺寸按表1—1中的规定。
3) 不留装订边的图样，其图框格式如图1—2所示，其四周边框的宽度相同（均为e）尺寸按表1—1中规定。
4)同一产品中所有图样均应采用同一种格式。
（a) (b)图1—1 留装订边的图框格式(a) (b)图1-2 不留装订边图框格式3. 标题栏图框右下方必须画出标题栏。
标题栏中的文字方向为看图方向。
标题栏的内容、格式和尺寸，国家标准（GB/T10609·1—1989）均作了规定，如图1—4所示的形式适用于工矿企业。
