汽车机械识图期中考试试题

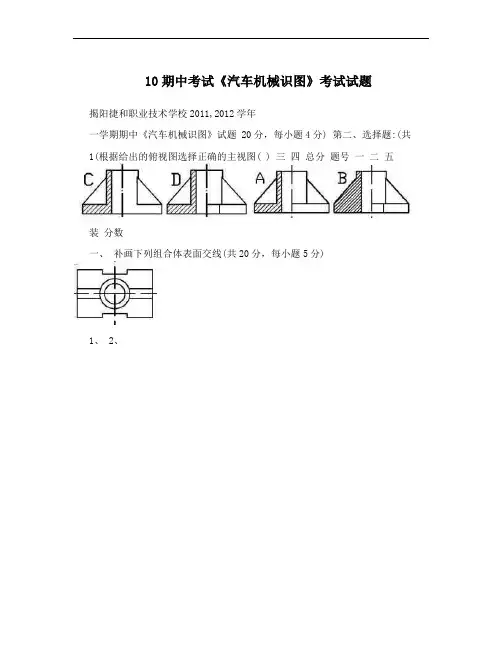

10期中考试《汽车机械识图》考试试题
揭阳捷和职业技术学校2011,2012学年
一学期期中《汽车机械识图》试题 20分，每小题4分) 第二、选择题:(共1(根据给出的俯视图选择正确的主视图( ) 三四总分题号一二五
装分数
一、补画下列组合体表面交线(共20分，每小题5分)
1、 2、
订
2.根据给出的俯视图选择正确的主视图( )
3、 4、
3.选择正确的局部剖视图( ) 线
班级________ 学号________ 姓名_________ 第1页第2页
1. 4.选择正确的局部剖视图( )
装 订
2. 5.选择正确的断面图( )
线
三、根据给定的两个视图补画左视图(有多种答案，至少画出两个):(共20分，每小题10分)
班级________ 学号________ 姓名_________
第3页第4页
四、根据组合体的两个视图，补画第三视图。

(20分)
1(
装
2. 订
五、已知立体的俯视图和A向视图，画出该立体的主视图(全剖)。

线
(20分)
班级________ 学号________ 姓名_________
第5页第6页。

识图机械图纸考试题及答案一、选择题1. 机械图纸中，表示零件长度的基本单位是（）。

A. 毫米B. 厘米C. 米D. 千米答案：A2. 机械图纸上的尺寸线通常使用（）表示。

A. 虚线B. 实线C. 点划线D. 双点划线答案：A3. 在机械图纸中，标注公差时，基本偏差为零的尺寸应使用（）表示。

A. 正偏差B. 负偏差C. 零偏差D. 不标注偏差答案：D二、填空题4. 机械图纸中，使用（）来表示零件的表面粗糙度。

5. 机械图纸上，（）是用来表示零件的对称特征。

6. 机械图纸中，（）是用来表示零件的装配关系。

答案：4. 表面粗糙度符号5. 中心线6. 装配线三、判断题7. 机械图纸中的所有尺寸都必须标注公差。

（）8. 机械图纸上的剖面线是用来表示零件的内部结构。

（）9. 机械图纸中的视图必须按照一定的比例绘制。

（）答案：7. 错误8. 正确9. 正确四、简答题10. 简述机械图纸中第三角投影法与第一角投影法的主要区别。

答案：第三角投影法与第一角投影法的主要区别在于观察者的位置和视图的排列方式不同。

在第三角投影法中，观察者位于零件的左方，视图按照从左到右的顺序排列，即主视图在最左侧，依次向右为左视图、俯视图等。

而在第一角投影法中，观察者位于零件的右方，视图按照从右到左的顺序排列，即主视图在最右侧，依次向左为左视图、俯视图等。

这两种投影法在国际和国内的应用上有所不同，需要根据具体的行业标准和习惯来确定使用哪一种。

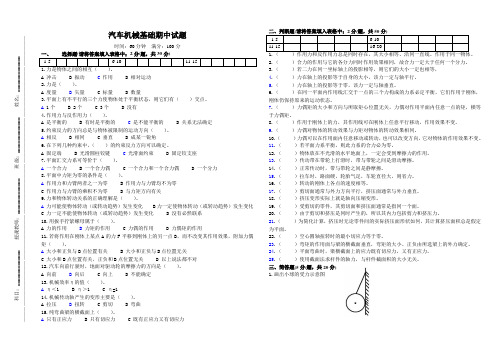

汽车机械基础期中试题时间：60分钟 满分：100分一、 选择题(请将答案填入表格中；2分/题，共30分) 1-56-1011-151.力是物体之间的相互（ ）。

A 冲击B 振动C 作用D 相对运动 2.力是（ ）。

A 度量B 矢量C 标量D 数量3.平面上有不平行的三个力使物体处于平衡状态，则它们有（ ）交点。

A 1个 B 2个 C 3个 D 没有4.作用力与反作用力（ ）。

A 是平衡的B 有时是平衡的C 是不能平衡的D 关系无法确定 5.约束反力的方向总是与物体被限制的运动方向（ ）。

A 相反 B 相同 C 垂直 D 成某一锐角 6.在下列几种约束中，（ ）的约束反力方向可以确定。

A 固定端B 光滑圆柱铰链C 光滑面约束D 固定铰支座 7.平面汇交力系可等价于（ ）。

A 一个合力B 一个合力偶C 一个合力和一个合力偶D 一个分力 8.平面中力矩为零的条件是（ ）。

A 作用力和力臂两者之一为零B 作用力与力臂均不为零C 作用力与力臂的乘积不为零D 与力矩方向有关 9.力和物体转动关系的正确理解是（ ）。

A 力可能使物体转动（或转动趋势）发生变化B 力一定使物体转动（或转动趋势）发生变化C 力一定不能使物体转动（或转动趋势）发生变化D 没有必然联系 10.用扳手拧紧螺母属于（ ）。

A 力的作用B 力矩的作用C 力偶的作用D 力偶矩的作用11.若将作用在刚体上某点A 的力F 平移到刚体上的另一点B ，而不改变其作用效果，附加力偶矩（ ）。

A 大小和正负与B 点位置有关 B 大小和正负与B 点位置无关C 大小和B 点位置有关，正负和B 点位置无关D 以上说法都不对 12.汽车向前行驶时，地面对驱动轮的摩擦力的方向是（ ）。

A 向前 B 向后 C 向上 D 不能确定 13.机械效率η的值（ ）。

A η＜1 B η＞1 C η=114.机械传动轴产生的变形主要是（ ）。

A 拉压 B 扭转 C 剪切 D 弯曲 15.纯弯曲梁的横截面上（ ）。

XXXX 职业技术学院 2019-2010学年第二学期《汽车机械识图》考试试卷一、单项选择题（每题2分，共20分）1.图样中尺寸大小均以（ ）为单位，在尺寸数字后面不必写出单位名称。

A 、kmB 、mC 、cmD 、mm2.国家标准规定了各种尺寸的标注方法，直径尺寸的标注必须在尺寸数字前加 注直径符号（ ）A 、DB 、dC 、ФD 、L3.（ ）表示零件的结构形状、大小和有关技术要求。

A 、零件图B 、装配图C 、展开图D 、轴测图4.（ ）是一组图形的核心，画图和看图都是从该图开始的。

A 、主视图B 、俯视图C 、左视图D 、右视图 5.一张完整的装配图包括必要的尺寸、技术要求和（ ）。

A 、标题栏B 、零件序C 、明细栏D 、A 、B 、C 选项均有 6.在基本视图中，从左向右投影所得到的视图为（ ）。

A 、基本视图 B 、仰视图 C 、俯视图 D 、左视图 7.国家标准规定采用（ ）来表达机件的内部结构形状。

A ．视图 B ．剖视图 C ．断面图 D ．局部放大图8.视图包括（ ）、向视图、局部视图和斜视图四种。

A ．基本视图 B ．主视图 C ．俯视图 D ．左视图 9.尺寸标注中，尺寸的种类不包括（ ）。

A 、定形尺寸B 、定位尺寸C 、总尺寸D 、局部尺寸 10.下列关于公差的叙述中正确的是（ ）。

A 、公差=最大极限尺寸—基本尺寸B 、公差=最小极限尺寸—基本尺寸C 、公差=最大极限尺寸—上偏差D 、公差=上偏差—上偏差二、填空题（每空1分，共20分）1、视图包括 、 、 、 4种。

2、物体向基本投影面投射所得的视图称为 。

3、销主要起定位作用，也可以用于连接和定位，可分为 、 、 。

4、普通平键有 、 和 C 型（单圆头）三种结构类型。

5、螺纹的旋向有 和 两种，工程上常用 螺纹。

6、常见的螺纹牙型有 、 、 和方形等多种。

7、根据投射中心到投影面的距离，投影分为 和 ；8、平行投影根据投射线与投影面是否垂直的位置关系又分为 和 。

汽车机械识图理论考核试题一、单选题1.机械制图中，比例1:5是（）[单选题]*A.放大比例B.缩小比例√C.原值比例D.以上均不正确2.图框线用（）绘制。

[单选题]*A.细实线B.粗实线√C.虚线D.波浪线3.尺寸界线是指（）[单选题]*A.测量的方向B.测量的范围√C.粗实线D.箭头4.标题栏一般位于图纸的（）[单选题]*A.右下角√B.左下角C.右上角D.左上角5.机械制图中，比例2:1是（）[单选题]*A.放大比例√B.缩小比例C.原值比例D.以上均不正确6.图样中不可见轮廓线一般用（）来表示[单选题]*A.粗实线B.细实线C.虚线√D.点画线7.一张A3的图纸可以裁成多少张A4的图纸（）[单选题]*A.2√B.4C.6D.88.角度的数字一般注写成（）[单选题]*A.水平B.竖直C.倾斜D.没有一定要求√9.机械制图中规定字体的号数是指（）[单选题]*A.字高√B.字宽C.字形D.字型10.当表达对象的尺寸较小时，应采用（）绘制图样[单选题]*A.原值比例B.放大比例√C.缩小比例D.局部缩小比例11.平面图形中所注尺寸按其作用可分为定形尺寸和（）两类。

[单选题]*A.定位尺寸√B.整体尺寸C.规格尺寸D.安装尺寸12.在三投影面体系中，正投影面用字母（）表示[单选题]*A.V√B.HC.WD.Z13.一般情况下，只要知道物体的几面投影就可以确定物体的空间位置（）。

[单选题]*A.一面C.三面D.四面14.三视图是利用了（）[单选题]*A.中心投影法B.正投影法√C.斜投影法D.换面法15.下图Z-3-2中直线AB是（）。

[单选题]*A.正平线B.正垂线C.水平线√D.铅垂线16.当直线与投影面（）时，该投影为一点[单选题]*A.平行B.垂直√C.倾斜相交17.当平面图形与投影面（）时，该投影反映其实际形状[单选题]*A.平行√B.垂直C.相交D.任何位置18.俯视图是（）投影，在水平投影面上所得到的视图[单选题]*A.由上向下√B.由左到右C.由后到前D.由前向后19.正等测投影中，轴间角为（）度。

2011年汽车机械基础期中试卷(适应11汽修班级)出卷人------------------------班级------------------------姓名-------------------------学号-------------------------------一.填空题（每小题2分，共20分）1.从前面正对着物体观察,得到（）从上到下正对着物体观察,得到（）从左向右正对着物体观察,得到（）2.投影线垂直于投影面的投影方法称为（）它具有真实性、收缩性和集聚性等特性。

3.三视图可以反映物体的（）（）（）。

4、幅面代号有A0 A1 A2 A3 A4 那么A2的尺寸是（）5、尺寸标注一般包括（）（）和（）三要素。

二、选择题（每小题2分，共20分）1、图样上的比例表示图形的大小与（）物体的大小之比。

A. 实际 B 图样 C 投影2、三视图的投影规律是主、俯视图（）；主、左视图（）；左、俯视图（）A.长对正、宽相等、高平齐 B 长对正、高平齐、宽相等C 宽相等、长对正、高平齐3、在（）面上的投影称为主视图，在（）面上的投影称为俯视图，在（）面上的投影称为左视图。

A H, \W\VB V\W \HC . V\H\W4.机械图样中的尺寸单位是mm（毫米），以mm为单位时，( )表明单位的符号。

A需要 B 需要或不需要 C .不需要5. 标准图样与美术图在直观性和表达的意义上是（）的。

A有区别B没有区别 C 无法比较6.、粗实线用于（）轮廓线。

A．可见 B 不可见 C.可见或不可见7. 、三视图可以表达零件长、宽、高三个方向的（）结构和形状。

A内部 B 外部C内外部8、选择正确的三视图。

A BD 9、根据主视图和俯视图，选择左视图。

A B C D10、选择第三视图。

C D三、绘画六边形（共12分）直径为30毫米四、已知立体的轴测图，试画出三视图。

（14分）五、根据轴侧图，补画三视图中所缺的线条（10分）六、作Ａ—Ａ、Ｂ—Ｂ剖面。

汽车机械制图试题一、题目描述请根据以下要求，完成一份汽车机械制图试题：1. 绘制一辆汽车的侧视图，包括轮胎、车身、车窗等重要组成部分；2. 标注汽车的各个尺寸参数，如车长、车宽、车高等；3. 标注汽车轮胎的尺寸和型号。

二、汽车侧视图绘制汽车的侧视图是指从汽车的侧面角度观察得到的视图，通过绘制汽车的侧视图，可以清晰地展示汽车的外观形状和结构布局。

1. 车身绘制汽车的车身，应注意车身的比例和流线型设计。

根据设计要求和实际情况，确定车身的长度、宽度和高度，并在图纸上绘制车身的主要轮廓线。

2. 车窗汽车的车窗是车身的透明部分，也是人们观察车内和外部环境的窗口。

根据实际车型的设计，绘制车窗的轮廓线，并合理安排车窗的大小和位置。

3. 轮胎车辆的行驶需要依靠轮胎与地面的摩擦力，因此轮胎是汽车的重要组成部分。

根据轮胎规格和设计要求，绘制汽车轮胎的轮廓线，并标注轮胎的尺寸和型号。

三、尺寸参数标注在汽车的侧视图上，标注汽车的各个尺寸参数，可以帮助人们更直观地了解汽车的尺寸特征。

常见的尺寸参数包括车长、车宽、车高等。

1. 车长车长是指汽车前后轴线的距离，用于表示整车的长度。

在侧视图上，由车身前后端点之间的距离表示车长。

2. 车宽车宽是指汽车左右轮胎外侧之间的距离，用于表示整车的宽度。

在侧视图上，由车身两侧外部的轮廓线之间的距离表示车宽。

3. 车高车高是指汽车最高点与地面之间的垂直距离，用于表示整车的高度。

在侧视图上，由车身上部最高点与地面之间的距离表示车高。

四、轮胎尺寸和型号标注除了标注整车的尺寸参数外，还应在侧视图上标注轮胎的尺寸和型号信息。

1. 轮胎尺寸轮胎尺寸一般由轮胎的宽度、扁平比和轮胎直径三个参数表示。

在侧视图上，可以在轮胎旁边标注轮胎尺寸的数值。

2. 轮胎型号轮胎型号是对轮胎产品的统一编号，由制造商根据轮胎的性能和规格设定。

在侧视图上，可以在轮胎旁边标注轮胎型号的文字描述。

五、总结通过完成上述汽车机械制图试题，你可以了解到汽车侧视图的绘制方法以及标注尺寸参数和轮胎信息的技巧。

机械识图考试题及答案一、单项选择题（每题2分，共20分）1. 机械图纸中的尺寸线通常采用什么颜色？A. 红色B. 蓝色C. 黑色D. 绿色答案：C2. 机械图纸中，表示中心线的线型是？A. 实线B. 虚线C. 点划线D. 双点划线答案：B3. 在机械图纸上，哪个符号表示孔？A. ○B. ⊕C. ◌D. ◯答案：A4. 机械图纸中，表面粗糙度的标注通常使用什么符号？A. ∅B. ∇C. ∑D. ∆5. 机械图纸中，尺寸标注的单位通常是？A. 毫米B. 厘米C. 米D. 千米答案：A6. 在机械图纸上，哪个符号表示倒角？A. ⌒B. ∟C. ∪D. ∩答案：A7. 机械图纸中，哪个符号表示焊接？A. ⊕B. ⊗C. ⊘D. ⊚答案：B8. 机械图纸中，哪个符号表示公差？A. ±B. ∼C. ≈D. ≠答案：A9. 在机械图纸上，哪个符号表示螺纹？B. ∅C. ∥D. ∞答案：D10. 机械图纸中，哪个符号表示对称？A. ≡B. ≈C. ≠D. ∽答案：A二、多项选择题（每题3分，共15分）1. 机械图纸中，以下哪些元素是必须标注的？A. 尺寸B. 材料C. 表面粗糙度D. 公差答案：A、B、C、D2. 机械图纸中，以下哪些符号表示不同的线型？A. 实线B. 虚线C. 点划线D. 双点划线答案：A、B、C、D3. 在机械图纸上，以下哪些符号表示不同的几何特征？A. 孔B. 倒角D. 螺纹答案：A、B、C、D4. 机械图纸中，以下哪些标注是尺寸相关的？A. 长度B. 宽度C. 深度D. 直径答案：A、B、C、D5. 机械图纸中，以下哪些符号表示不同的加工特征？A. 倒角B. 圆角C. 孔D. 槽答案：A、B、C、D三、判断题（每题1分，共10分）1. 机械图纸中的尺寸线必须与被标注的表面垂直。

（正确）2. 机械图纸中的中心线可以用红色表示。

（错误）3. 机械图纸中的倒角通常用⌒符号表示。

（正确）4. 机械图纸中的焊接符号是⊗。

9、已知物体的主视图及俯视图，所对应的左视图为（
）
10、下列图形标注真确的是（ ）
得分 评卷人 二、填空题（每格 1 分，共 10 分）
1、比例是指
与其
相应要素的线性尺寸之比。
2、标准线性尺寸的尺寸数字，数字应当写在尺寸线的上方或
。
3、投影法分为
投影法和
投影法中的正投影法。
投影法两大类，我们绘图时使用的是
第 4 页,共 6 页
学校 班级
姓名
பைடு நூலகம்
学号
密
封
线
密封线内不得答题
第 5 页,共 6 页
第 6 页,共 6 页
4、图样中的尺寸以
为单位时，不需标注。
5、尺寸标注中的符号：R 表示
，φ 表示
，Sφ 表示
。
得分
评卷人
三、判断题（在题目前面的括号内，正确的填“√”，错误 的填“×”，每小题 2 分，共 20 分）
（ ）1、图框有留装订边和不留装订边两种格式。 （ ）2、可见轮廓线用粗实线；不可见轮廓线用虚线,轴线对称中心用细点画线。
学校 班级
姓名
学号
密
封
线
密封线内不得答题
《汽车机械识图》试卷
累分
题 号 一
二
三
四
总分
复查人
得 分
评卷
复查人
▲:考生作答前应检查是否有缺页、白页，以防漏答。满分 100 分。考试时间 100
分钟。
得分 评卷人 一、选择题（每小题 3 分，共 30 分）
1、以下作图比例中，采用放大比例的是（ ）。
A、2：1 B、1：1 C、1：2 D、1：3
得分 评卷人 四、画图题 （50 分）

《汽车机械识图》参考答案模块1一、选择题1.绘制图样时，不可见的轮廓线通常是用（ B ）线绘制，中心线和对称线通常是用细点画线绘制。

A.粗实线B.细虚线C.细点画线D.细实线2.如需将实际机件按缩小两倍的比例绘制图样，按国标规定可选择的比例系列是（ B ）A.2:1B.1:2C.1:0.5D.2:23.机械图样中，组成一个完整尺寸的要素是（ B ）。

A.尺寸界线、尺寸箭头、尺寸数字B.尺寸界线、尺寸线及其终端、尺寸数字C.尺寸数字、尺寸线及其终端、尺寸箭头D.尺寸线、尺寸界线、尺寸数字4.标注直径尺寸时应在尺寸数字前加（ B ）。

A.RB.ΦC.MD. t5.制图国家标准规定，机械图样中尺寸标注的单位一律为（ B ）。

A.微米B.毫米C.厘米D.米二、判断题1.（√）图样中书写汉字的字体，应为长仿宋体。

2.（√）国家制图标准规定，可见的轮廓线用粗实线绘制。

3.（× ）制图国家标准规定，各种图线粗细均相同。

4.（√ ）绘制圆的中心线时，圆心应为点画线中线段的交点。

5.（× ）标注尺寸线为竖直方向的尺寸时，尺寸数字一律写在尺寸线的右方。

6.（√）制图国家标准规定，无论图幅大小装订边的尺寸均为25mm。

7.（√ ）绘制机械图样时，应尽量采用1:1的比例。

模块2一、判断题1.（√ ）点在三投影面体系中的位置，可以用坐标来表示。

2.（√ ）绘制机械图样主要采用正投影法。

3.（√ ）水平线的水平投影反应实长。

4.（× ）在点线面的投影图中，点的投影一律用大写字母表示。

5.（× ）水平线的正面投影反映直线的实长。

6.（√ ）正垂面的正面投影积聚为直线。

二、简答题1.直线相对于投影面的位置有几种？直线相对于投影面的位置有三种：投影面垂直线、投影面平行线、一般位置直线。

2.投影面垂直线的投影有何特点？具有积聚性。

3.投影面平行线的投影有何特点？具有实型性。

4.两直线的相对位置有几种？三种：相交、平行、交叉。

汽修一（1）班《机械基础》期中考试
姓名：得分：
一、概念解释（每题5分，共30分）
1、力
2、力偶
3、力矩
4、平面力系
5、角速度
6、刚体
二、简答题（每题8分，共40分）
1、请列举四个矢量，四个标量？
2、请问识别一个曲线图应该从哪些方面进行认识？
3、二力平衡公理适用于什么物体？根据它，你觉得作用力和作用力属于平衡力吗？刚体在现实中存在吗？
4、请问本书第一篇中第一到第六章所讲内容和第七章中讲解的内容有什么区别和联系？
5、请问机械基础这门课包含哪些大的板块，它的作用是什么？
三、计算题（每题10分，共30分）
1、请计算右图中F对O点力矩的大小。

（提示：图中ɑ=5米，b=8米，F1=F2=100牛且为F的两分力）
2、一颗截面积为5平方毫米的螺钉在机械中承受1000牛的轴向力，请问其承受的应力是多少？若该材料为Q235，请问它合格吗？（提示：从Q235材料型号中我们可以知道它的屈服强度为235兆帕）。

-------------------------------------密-----------------------封-----------------------线---------------------------------班级___________ 考场__________ 姓名______________ 学号_________徐工技校至第二学期 《机械识图》期中考试试题库（11涂装（1）班）一、填空题（每空1分，共30分）第六章 图样旳体现措施一、填空题：1.视图涉及 基本视图 、 向视图 、 局部视图 、 斜视图 4种。

√（难度：A ）2.物体向基本投影面投射所得旳视图称为 基本视图 。

（难度：A ）3.按正投影法分别向六个基本投影面投影，可得到主视图、俯视图、左视图、右视图、仰望图、后视图六个基本视图。

（难度：A ）4.主、俯、仰、后视图，长度相等；主、左、右、后视图，高度相等；左、俯、右、仰望图，宽度相等。

√（难度：A ）5.将物体旳某一部分向基本投影面投射所得旳视图称为局部视图。

（难度：A ）6.物体向不平行于任何基本投影面旳平面投射所得旳视图称为斜视图，必要时，容许将斜视图旋转配备。

（难度：A ）7．画剖视图时，不要漏画剖切面背面旳 可见轮廓线 。

（难度：A ）8.向视图是可以 自由配备 旳视图。

向视图一般用 箭头 指明投射方向。

（难度：A ）9.为了在剖视图中容易辨别出机件内部旳实心部分和空心部分，在剖切面剖到旳实心处应画剖面符号，而孔等空心处不画，剖面线应与机件旳重要轮廓或剖面区域旳对称线成45度角。

（难度：A ）10.按物体被剖切范畴旳大小可将剖视图分为全剖视图、半剖视图和局部剖视图3种。

√（难度：A ）11．将机件旳部分构造用不小于原图形所采用旳比例画出旳图形称为 局部放大 图。

（难度：A ）12．用两个相交旳剖切面剖开机件绘图时，应先 旋转 后 投影 。

（难度：A ）13. 半剖视图中，半个视图与半个剖视图旳分界线用 细点划线 。

适用班级： 适用类别：适用专业： 得分： 一、将轴测图的编号填入相应的三视图的括号内。

（每小题2分，共16分）二、 选择题 （每小题2分，共40分）1、已知主左视图，正确的俯视图是（ ）。

2、已知主俯视图，正确的左视图是（ ）。

3、已知主俯视图，正确的左视图是（ ）。

4、已知主俯视图，正确的左视图是（ ）。

5、已知主俯视图，正确的左视图是（ ）。

6、已知主俯视图，正确的左视图是（ ）。

7、已知左俯视图，正确的主视图是（ ）。

8、已知主左视图，正确的俯视图是（ ）出卷人 刘国强 审卷人江雪萍2018-2019学年上学期《汽车识图》期中考试试卷姓名：__________________ 学号：____________________ 班级：___________________（1） （2） （3）（1） （2） （3）175104 中技 汽修 （1） （2） （3）（1） （2） （3） （1） （2） （3） （1） （2） （3）（1） （2） （3）（1） （2） （3）9、已知主左视图，正确的俯视图是（） 10、已知主左视图，正确的俯视图是（）。

11、已知主左视图，正确的俯视图是（）。

12、已知主左视图，正确的俯视图是（）。

13、已知主俯视图，正确的左视图是（）。

14、已知主俯视图，正确的左视图是（）。

15、已知主左视图，正确的俯视图是（）。

16、已知主左视图，正确的俯视图是（）。

17、已知主左视图，正确的俯视图是（）。

18、已知主左视图，正确的俯视图是（）。

19、已知主左视图，正确的俯视图是（）。

20、已知主左视图，正确的俯视图是（）。

（1）（2）（3）（1）（2）（3）（1）（2）（3）（1）（2）（3）（1）（2）（3）（1）（2）（3）（1）（2）（3）（1）（2）（3）（1）（2）（3）（1）（2）（3）（1）（2）（3）（1）（2）（3）适用班级： 适用类别： 适用专业： 得分： 三、试用1：1的比例画出左边的示图。

《机械识图》期中考试试题库第九章零件图1. 看懂齿轮轴零件图，回答下列问题：（每空1分，第（3）小题2分，共20分）（难度：C）（1）.该零件的名称齿轮轴，材料45号钢，图纸所采用的比例为1:1 。

（2）.该零件共用了2个图形来表达，分别是主视图和左视图组成，轮齿部分作了局部剖。

（3）.指出齿轮轴径向和轴向的主要基准。

（箭头所指位置）（4）.表示基本尺寸为Φ35，上偏差为+0.018，下偏差为+0.002，最大极限尺寸为35.018，最小极限尺寸为35.002，公差为0.016。

（5）.表面粗糙度要求最高的面，粗糙度值为Ra1.6。

（6）.解释形位公差：被测要素键槽侧面，基准要素轴的对称平面，公差项目对称度，公差值0.05。

2.看懂起重螺杆零件图，回答下列问题：（每空1分，共10分）（难度：C）（1）.该零件在四类典型零件中属于轴套类零件。

（2）.零件左端面不通螺孔的螺纹深度尺寸为 12mm 。

（3）.零件左边φ14轴段的退刀槽尺寸是：2×0.5 。

（4）.零件左边φ14轴段尺寸的上偏差是： -0.04 。

（5）.零件左边φ14轴段尺寸的下偏差是： -0.076 。

（6）.零件的材料是： 45号钢。

（7）.有尺寸公差要求的尺寸：有 2 个。

（8）.零件右端螺杆的长度是： 86mm 。

（9）.零件右端面的表面粗糙度代号中的Ra值是： 6.3μm 。

（10）.零件的径向尺寸基准是：_轴心线_。

3.看懂带轮零件图，回答下列问题：（每空1分，共5分）（难度：C）(1).该零件在四类典型零件中属于轮盘类零件。

(2).右边图形是局部视图。

(3).零件的材料牌号是 HT250 。

(4).有公差要求的尺寸：有 2 个。

(5).键槽工作面的表面粗糙度代号中的Ra值是：3.2μm 。

《机械识图》期中考试试题库6．阅读轴套零件图，回答下列问题：（每空1分，共31分）（难度：C）（1）.该零件名称为轴套，材料为 45号钢。

（2）.该零件共用了5个图形来表达，其中主视图作了全剖，并采用了简化画法；A-A 是剖视图，B-B是断面图， D-D是局部放大断面图，还有一个图是局部放大图。

（3）.在主视图中，左边两条虚线表示键槽轮廓线，其距离是16，与其右边相连的圆的直径是Φ40。

中间正方形的边长为36，中部40长的圆柱孔的直径是Φ78。

（4）.该零件长度方向的尺寸基准是右端面，宽度和高度方向的尺寸基准是孔中心线。

（5）.主视图中，67和142±0.1属于定位尺寸，40和49属于定形尺寸；图中①所指的曲线是Φ40 与Φ60的相贯线，②所指的曲线是Φ40与Φ95的相贯线。

（6）.尺寸Φ132±0.2的上偏差是+0.2，下偏差是-0.2，最大极限尺寸是Φ132.2，最小极限尺寸是Φ131.8，公差是0.4。

（7）.表示：Φ95轴线对Φ60轴线的同轴度要求，公差值为Φ0.047.阅读端盖零件图，回答下列问题：（每空1分，第（10）小题4分，共32分）（难度：C）（1）. 端盖的材料是HT200或灰铸铁，图样比例是1:1，属于原值比例，轮盘类零件。

（2）. 主视图采用了B-B 复合全剖视图，其主要表达意图是把所有孔内部情况表达清楚；左视图是局部视图，主要表达端盖左端的外形。

（3）. 该零件的轴向主要基准为尺寸19所指的右端面，径向主要基准为回转轴线。

（4）. 右端面上Φ11圆孔的定位尺寸为9 。

（5）. Rc1/4是55°密封管螺纹（6）. 3-M6深度13表示3个螺纹孔，大径为 6，螺孔深为13。

（7）. Φ16H7是基孔制的通孔，公差等级为 7级，其极限偏差为H。

（8）.的含义：表示被测要素是尺寸19所指的右端面，基准要素是Φ16孔的中心线，公差项目为垂直度，公差值为 0.06。

汽修系16届机械基础期中试题班级：__________姓名：__________一、填空题（每小题3分，共30分）1、在铰链四杆机构中，固定不动的构件称为____________。

机构中不与机架相连的构件称为___________。

机构中与机架用低副相连的构件称为____________。

2、铰链四杆机构的三种基本类型____________、____________、____________。

3、凸轮按形状分类可分为____________、____________、____________。

4、按照用途的不同，链连接可分为____________、____________、____________。

5、常见的摩擦性带传动类型有____________、____________、____________。

6、齿数相同的齿轮啮合传动，速度____________，小齿轮驱动大齿轮时，转速____________，大齿轮驱动小齿轮时，转速____________。

7、按照传动时各齿轮的轴线位置是否固定，可将轮系分为____________、____________、____________。

8、汽车上主要用于连杆小头与活塞销相配的轴承是____________。

主要应用于水力发电机，起重机吊钩的轴承是____________。

主要应用于汽车后桥轮毂、大型机床主轴及大功率减速器等的轴承是____________。

9、松键连接的主要类型是____________、____________、____________。

10、按照销的功能可将销分为____________、____________、____________。

二、选择题（每小题2分，共10分）1、图示四杆长度a<c<b<d，当d为机架时，图示的铰链四杆机构为（ ）。

A. 曲柄摇杆机构 B．双曲柄机构C．双摇杆机构 D.曲柄滑块机构 2、下列哪种V带在轮槽中的位置正确（）。
