2017年上期《汽车机械识图》期末考试试卷2017.6.3

《汽车机械制图》期末试卷一、选择题(每题3分，共15分)1. 传动螺纹有( )A. 普通螺纹B. 管螺纹C. 梯形螺纹2. 属于标准件的是( )A. 齿轮B. 弹簧C. 垫圈3. 主要承受径向载荷的轴承是( )A. 向心轴承B. 向心推力轴承C. 推力轴承4. 下列论述正确的是( )A. 斜齿圆柱齿轮主视图采用全剖视图，并在主视图上画出与齿向相同的三条平行的斜的细实线来表达B. 单个圆锥齿轮在反映园的视图中只画大端齿顶圆盒分度圆，小端齿根圆C. 蜗轮蜗杆的啮合画法与圆柱齿轮啮合画法相同5. 若零件在机器中的位置是倾斜的，则其主视图的选择原则是( )A. 工作位置原则B. 加工位置原则C. 形状特征原则二、填空题(每空2分，共20分)1. 螺纹紧固件有螺栓、螺柱、螺钉、和。

2. 常用的键有、、钩头楔键和花键。

3. 钻孔时，被钻的端面应与钻头，以免钻头偏斜或钻头。

4. 零件结构比较复杂时，同一方向上尺寸基准可能有几个，其中决定零件主要尺寸的基准称为，为加工和测量方便而附加的基准称为。

5. 装配图中，装配尺寸是指装配体内零件间的和。

三、判断题(对的打√，错的打×。

每题3分共15分)1. 销通常用于两零件间的定位和连接( )2. 在外花键的画法中，其大径、终止端、尾部末端均用细实线画出( )3. 紧固件在装配图中均按不剖绘制( )4. 细小弹簧在装配图可以采用夸大画法绘制( )5. 装配图中的指引线可以曲折，曲折的次数不超过2次( )四、综合题（1，2，3题各10分，4题20分，共50分）1．如图1、图2所示，试说明图上数字、字母、符号的含义。

图1 图2 2．如图3所示，试标出其尺寸基准。

图33．如图4所示，判断(a)和(b)、(c)和(d)对错，并说明理由。

(a) (b)(c) (d)图44．如图5所示，根据零件图回答问题。

图5(1) 根据结构形状，此零件属于 零件，所用材料为 。

(2) 该零件共用了 个基本视图，其他表达方法有 。

绝密★启用前
卷）
一、填空题（2分×15=30分）
1、三视图的投影规律是 对正、 平齐、 相等。

2、三视图是指 、 、 左视图。

3、组合体尺寸标注中，尺寸的种类有定形尺寸、 和总体尺寸。

4、组合体尺寸标注应做到 、 、 和合理。

5、下列基本体的名称是（a ） ，（b ） 。

6、下列基本体的名称是（a ） ，（b ） 。

(a) (b)
7、用一截平面切割圆球，所形成的截交线都是 。

;两立体相交称为相贯，其表面形成的交线称为
线。

二、选择题（10分×2=20分）
1、已知立体的主、俯视图，其正确的左视图是图（ ）
2、已知圆柱切割的主、俯视图，其正确的左视图是图（ ）
姓名
班级
：
出卷人： 适用班级
：17
级机电中高职班
密 封 线
(a)
(b)
(A) (B) (C) (D)
(A)
(B)
(C) (D)
三．尺寸标注（共50分）
3、完成组合体的尺寸标注（15分）。

2、完成组合体的尺寸标注（15分）。

1、根据轴测图已测量出的尺寸完成其三视图的尺寸标注（20分）。

机械识图期末考试试题及答案一、选择题（每题2分，共20分）1. 机械图纸中的“M10”指的是什么？A. 材料编号B. 螺纹直径C. 材料类型D. 尺寸精度等级2. 机械图纸中的“H7”表示什么含义？A. 公差等级B. 表面粗糙度C. 螺纹公差D. 孔的直径3. 以下哪个符号表示中心线？A. ∅B. ∣C. ∑D. ∞4. 机械图纸中的“4-M6”表示什么？A. 四个M6的螺栓B. 四个M6的螺母C. 四个M6的孔D. 四个M6的螺钉5. 机械图纸中的“Φ20”表示什么？A. 直径为20mm的圆B. 半径为20mm的圆C. 长度为20mm的线段D. 宽度为20mm的矩形6. 机械图纸中的“±0.05”通常表示什么？A. 表面硬度B. 尺寸公差C. 材料密度D. 温度变化范围7. 机械图纸中的“3×Φ8”表示什么？A. 三个直径为8mm的孔B. 三个直径为8mm的螺钉C. 三个直径为8mm的螺栓D. 三个直径为8mm的圆8. 机械图纸中的“Ra3.2”表示什么？A. 半径为3.2mmB. 直径为3.2mmC. 表面粗糙度为3.2μmD. 长度为3.2mm9. 机械图纸中的“∅10f7”表示什么？A. 直径为10mm的孔，公差等级为f7B. 直径为10mm的轴，公差等级为f7C. 直径为10mm的圆，公差等级为f7D. 直径为10mm的螺纹，公差等级为f710. 机械图纸中的“∑”表示什么？A. 总和B. 差值C. 中心线D. 角度二、判断题（每题1分，共10分）1. 机械图纸中的“H7/h6”表示孔和轴的配合公差。

（）2. 机械图纸中的“∅”符号表示直径。

（）3. 机械图纸中的“∑”符号表示角度。

（）4. 机械图纸中的“±”符号表示尺寸公差。

（）5. 机械图纸中的“Ra”表示表面粗糙度。

（）6. 机械图纸中的“4-M6”表示四个M6的螺钉。

（）7. 机械图纸中的“Φ20”表示半径为20mm的圆。

第1页/（共4页） 第2页/（共4页）姓名： 班级： 密 封 线 内 不 要 答 题2017-2018学年度第一学期《机械识图》期末考试卷题号 一 二 三 四 总分 得分一、 填空题（每空2分，共20分）：1、用两个相交的剖切面剖开机件绘图时，应先 后 。

2、视图包括基本视图、 、 、 4种。

3、根据剖切位置的不同，可将剖视图分为三类： 、半剖视图和局部剖视图。

4、断面图有_________和_________两种。

5、任何机器都是由各种零件装配而成,制造机器必须加工零件，直接用于指导制造和检验零件的图样称为__________图，用于表达机器或部件的整体结构、工作原理，以及各零件间装配关系，连接关系的图样称为__________图。

二、 选择题（每题2分，共20分）：1、（ ）一般适用于外形比较简单、内部结构较为复杂的机件。

A ．全剖视图 B.半剖视图 C.局部剖视图 D.斜剖视图 2、在基本视图中，由下向上投影所得到的视图称为 ( )。

A.基本视图B.俯视图C.仰视图D.右视图3、重合断面图的轮廓线用( )画出。

A.粗实线B.细实线C.细点画线D.波浪线4、两孔中心距的尺寸是（ ）A ．外形尺寸 B.定形尺寸 C.定位尺寸 D.外形尺寸 5、在机械装配图中，同一零件在不同视图中的剖面线的方向和间距应保持（ ）。

A.一致 B.相反 C.不同 D.相交6、在机件的表达方案中，零件图是根据零件的结构形状加工方法以及它在机器中的位置来确定，在确定零件的表达方案时，首先应考虑（ ）的选择。

A.主视图 B.其它视图 C.左视图 D.后视图7、外螺纹的大径用（ ）符号表示。

A.DB.dC.D1D.d18、基本视图主要用于表达零件在基本投影方向上的（ ）形状。

A.内部 B.外部 C.前后 D.左右 9、根据主、俯视图，判断主视图的剖视图哪个是正确的。

（ ）10、看懂主、俯视图，想象出组合体的形状，找出错误的左视图（ ）。

《汽车机械基础》期末考试试卷 （答案在试卷末） （本试卷适用班级：）一、填空题（每空1分，共20分） 1、三视图的“三等关系”为 、 、 。

2、机械制图中图纸的比例是 与 的比值。

3、机械是 和 的总称。

4、根据基本尺寸相同的孔和轴配合的松紧程度不同，可将配合为 和 三种。

5、按剖切程度不同，剖视图分为全剖视图、 和 三种。

6、作用在同一刚体上的两个力使刚体平衡的充要条件是这两个力， ， 。

7、低副分为 副和 副两种。

8、零件的表面越光滑，其表面粗糙度Ra 值越 。

9、带传动的张紧装置通常采用___________和___________两种方法。

二、选择题（每题2分，共20分） 1、我国国家标准代号是（ ）。

A. JB B. GB C. HB D. QB 2、在公差与配合中，符号∥代表( )。

A. 平行度 B. 垂直度 C. 倾斜度 D. 位置度3、按照国家标准零件的可见轮廓线用何种线条画出( )。

A．虚线 B ．细实线 C ．点画线 D ．粗实线4、通过面接触构成的平面运动副称为（）。

A. 转动副B. 移动副C. 高副D. 低副5、含碳量为（）的铁碳合金称为钢。

A. 0.0218～2.1％B. 2.1～4.3％C. 4.3％D. 6.69％6、金属在外力作用下表现出来的性能称（）。

A. 物理性能B. 化学性能C. 力学性能D. 工艺性能7、单位面积上的内力称之为（）。

A.应力B. 正应力C. 拉应力D. 压应力8、内燃机中配气机构采用了( )。

A.齿轮机构B.凸轮机构C.四杆机构D.间歇机构9、在尺寸标注中以（）为单位时，不需要标注单位符号或名称。

A.毫米B.厘米C.分米D.米10、凸轮机构中决定从动杆运动规律的是（）。

A.凸轮转速B.凸轮轮廓曲线C.凸轮形状D.凸轮尺寸三、名词解释（每题5分，共15分）1、运动副2、局部自由度3、急回特性四、简答题（每题10分，共20分）1、试判断下列机构属于何种类型的铰链四杆机构。

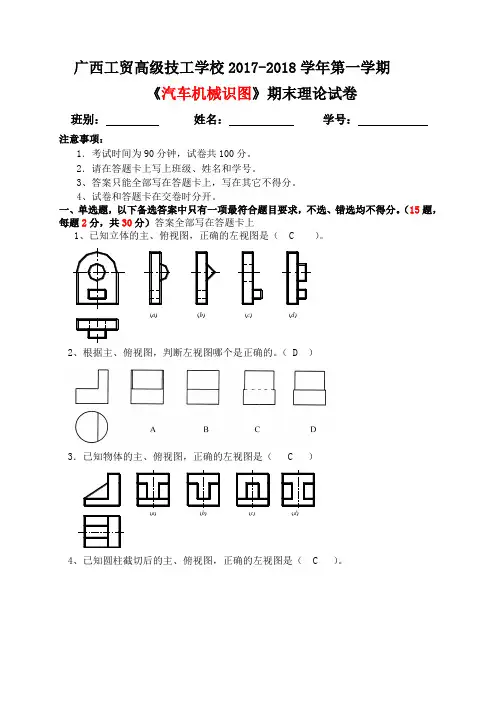

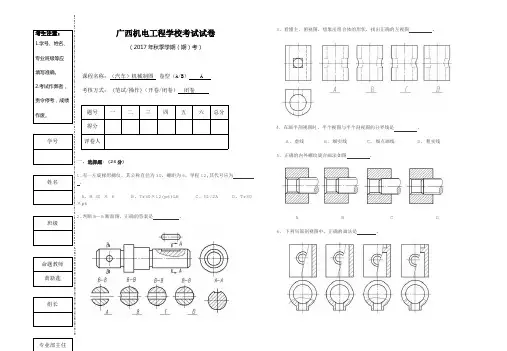

广西工贸高级技工学校2017-2018学年第一学期《汽车机械识图》期末理论试卷班别：姓名：学号：注意事项：1．考试时间为90分钟，试卷共100分。

2．请在答题卡上写上班级、姓名和学号。

3、答案只能全部写在答题卡上，写在其它不得分。

4、试卷和答题卡在交卷时分开。

一、单选题，以下备选答案中只有一项最符合题目要求，不选、错选均不得分。

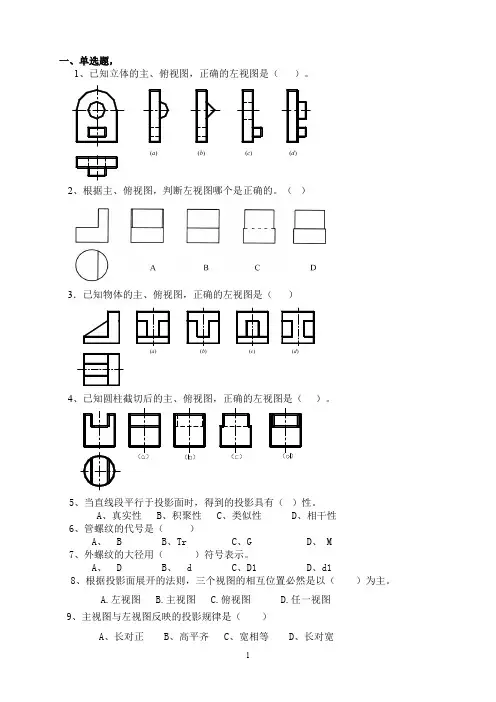

（15题，每题2分，共30分）答案全部写在答题卡上1、已知立体的主、俯视图，正确的左视图是（ C ）。

(a) (b) (c) (d)2、根据主、俯视图，判断左视图哪个是正确的。

（ D ）3．已知物体的主、俯视图，正确的左视图是（ C ）(a) (b) (c) (d)4、已知圆柱截切后的主、俯视图，正确的左视图是（ C ）。

9、主视图与左视图反映的投影规律是（ B ）A、长对正B、高平齐C、宽相等D、长对宽10、标注球面直径时，应在数字前加注符号（ D ）。

A、SB、RC、SRD、SΦ11.（ A ）一般适用于外形比较简单、内部结构较为复杂的机件。

A．全剖视图 B．半剖视图 C．局部剖视图 D．斜剖视图12．主视图、俯视图、仰视图、后视图的( A )。

A．长对正 B．高平齐 C．宽相等 D、长对宽13．在基本视图中，由下向上投影所得到的视图称为( C )。

A．基本视图 B．俯视图 C．仰视图 D．右视图14. 国家标准规定采用（ B ）来表达机件的内部结构形状。

A．视图 B．剖视图 C．断面图 D．局部放大图15. 局部视图可用( D )分界。

A．粗实线 B．细实线 C．细虚线 D．波浪线二、多选题，以下备选答案中有两项或两项以上最符合题目要求，不选、错选均不得分。

（5题，每题3分，共15分）答案全部写在答题卡上1、标注尺寸的三要素是（ )。

A、尺寸数字B、尺寸界线C、尺寸线D、方框2、投影法两大类( )。

A、中心投影法B、平行投影法C、正投影法D、弯曲投影法3、主视图是由（）向( )投射所得的视图。

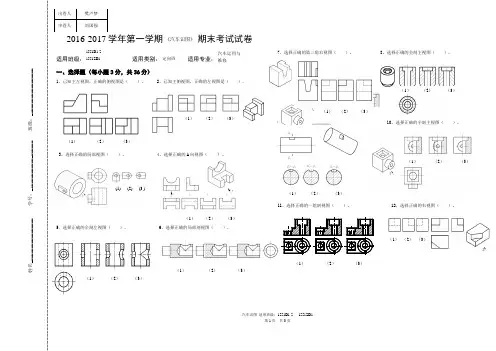

学年第一学期期末考试试卷适用班级：适用类别：适用专业：一、选择题（每小题3分，共36分）1、已知主左视图，正确的俯视图是（）。

2、已知主俯视图，正确的左视图是（）。

3、选择正确的局部视图（）。

4、选择正确的A向视图（）。

5、选择正确的全剖左视图（）。

6、选择正确的局部剖视图（）。

7、选择正确的第三角右视图（）。

8、选择正确的全剖主视图（）。

9、选择正确的A向断面图（）。

10、选择正确的半剖主视图（）。

11、选择正确的一组剖视图（）。

12、选择正确的右视图（）。

出卷人樊卢梦审卷人刘国强姓名__________________学号：____________________班级：___________________2016-2017 《汽车识图》1551D1-21551ZD1 定向班汽车运用与维修汽车识图适用班级：1551D1-2 1551ZD1第1页共3页（1）（2）（3）（1）（2）（3）（1）（2）（3）（1）（2）（3）（1）（2）（3）（1）（2）（3）(1) (2) (3 )（1）（2）（3）（1）（2）（3）（1）（2）（3）（1）（2）（3）(a)(b)(c)(d)（1）（2）（3）二、判断题：正确的打√，错的打×。

（每小题2分，共10分）1、试判断全剖主视图是否正确（）。

2、试判断所画的仰视图是否正确（）。

3、试判断第三角画法的三视图是否正确（）。

4、试判断A向视图是否正确（）。

5、试判断全剖主视图是否正确（）。

三、作图题（共36分）1、根据轴测图、俯视图，画全剖主视图。

（6分）2、根据轴测图画俯视图和半剖主视图。

（8分）汽车识图适用班级：1551D1-2 1551ZD1第2页共3页学年第一学期期末考试试卷适用班级： 适用类别： 适用专业：3、根据轴测图和主俯视图，将主俯视图改成局部剖视图。

（8分）4、根据轴测图画俯视图和阶梯剖主视图。

（8分）5、根据轴测图和俯视图，画旋转剖主视图。
