《汽车机械识图》试卷

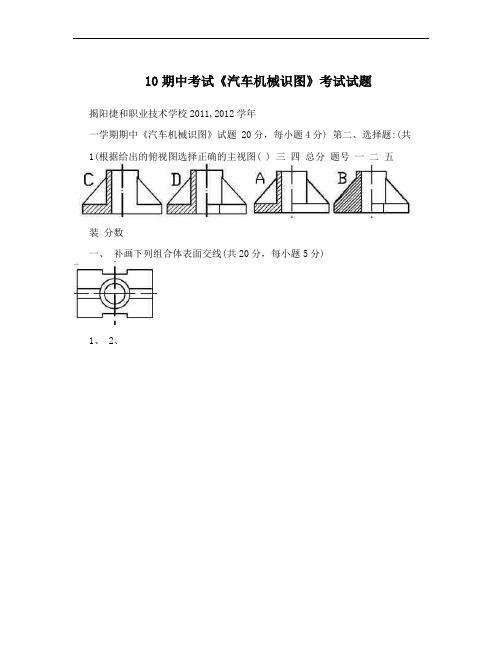

10期中考试《汽车机械识图》考试试题
揭阳捷和职业技术学校2011,2012学年
一学期期中《汽车机械识图》试题 20分，每小题4分) 第二、选择题:(共1(根据给出的俯视图选择正确的主视图( ) 三四总分题号一二五
装分数
一、补画下列组合体表面交线(共20分，每小题5分)
1、 2、
订
2.根据给出的俯视图选择正确的主视图( )
3、 4、
3.选择正确的局部剖视图( ) 线
班级________ 学号________ 姓名_________ 第1页第2页
1. 4.选择正确的局部剖视图( )
装 订
2. 5.选择正确的断面图( )
线
三、根据给定的两个视图补画左视图(有多种答案，至少画出两个):(共20分，每小题10分)
班级________ 学号________ 姓名_________
第3页第4页
四、根据组合体的两个视图，补画第三视图。

(20分)
1(
装
2. 订
五、已知立体的俯视图和A向视图，画出该立体的主视图(全剖)。

线
(20分)
班级________ 学号________ 姓名_________
第5页第6页。

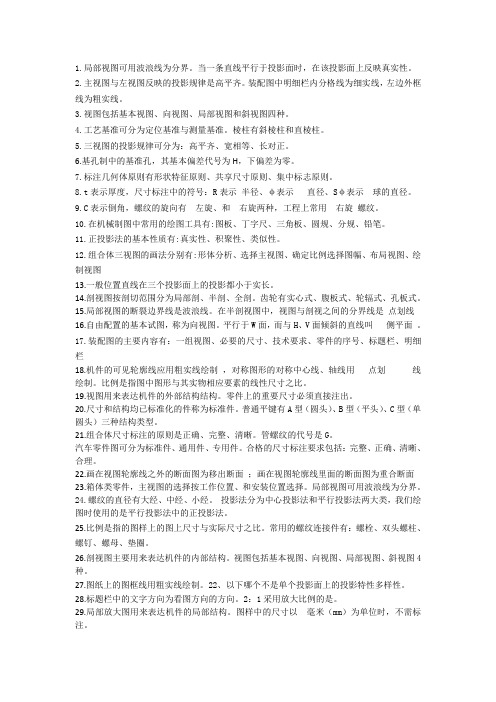

1.局部视图可用波浪线为分界。

当一条直线平行于投影面时，在该投影面上反映真实性。

2.主视图与左视图反映的投影规律是高平齐。

装配图中明细栏内分格线为细实线，左边外框线为粗实线。

3.视图包括基本视图、向视图、局部视图和斜视图四种。

4.工艺基准可分为定位基准与测量基准。

棱柱有斜棱柱和直棱柱。

5.三视图的投影规律可分为：高平齐、宽相等、长对正。

6.基孔制中的基准孔，其基本偏差代号为H，下偏差为零。

7.标注几何体原则有形状特征原则、共享尺寸原则、集中标志原则。

8.t表示厚度，尺寸标注中的符号：R表示半径、φ表示直径、Sφ表示球的直径。

9.C表示倒角，螺纹的旋向有左旋、和右旋两种，工程上常用右旋螺纹。

10.在机械制图中常用的绘图工具有:图板、丁字尺、三角板、圆规、分规、铅笔。

11.正投影法的基本性质有:真实性、积聚性、类似性。

12.组合体三视图的画法分别有:形体分析、选择主视图、确定比例选择图幅、布局视图、绘制视图13.一般位置直线在三个投影面上的投影都小于实长。

14.剖视图按剖切范围分为局部剖、半剖、全剖。

齿轮有实心式、腹板式、轮辐式、孔板式。

15.局部视图的断裂边界线是波浪线。

在半剖视图中，视图与剖视之间的分界线是点划线16.自由配置的基本试图，称为向视图。

平行于W面，而与H、V面倾斜的直线叫侧平面。

17.装配图的主要内容有：一组视图、必要的尺寸、技术要求、零件的序号、标题栏、明细栏18.机件的可见轮廓线应用粗实线绘制，对称图形的对称中心线、轴线用点划线绘制。

比例是指图中图形与其实物相应要素的线性尺寸之比。

19.视图用来表达机件的外部结构结构。

零件上的重要尺寸必须直接注出。

20.尺寸和结构均已标准化的件称为标准件。

普通平键有A型（圆头）、B型（平头）、C型（单圆头）三种结构类型。

21.组合体尺寸标注的原则是正确、完整、清晰。

管螺纹的代号是G。

汽车零件图可分为标准件、通用件、专用件。

合格的尺寸标注要求包括：完整、正确、清晰、合理。

XXXX 职业技术学院 2019-2010学年第二学期《汽车机械识图》考试试卷一、单项选择题（每题2分，共20分）1.图样中尺寸大小均以（ ）为单位，在尺寸数字后面不必写出单位名称。

A 、kmB 、mC 、cmD 、mm2.国家标准规定了各种尺寸的标注方法，直径尺寸的标注必须在尺寸数字前加 注直径符号（ ）A 、DB 、dC 、ФD 、L3.（ ）表示零件的结构形状、大小和有关技术要求。

A 、零件图B 、装配图C 、展开图D 、轴测图4.（ ）是一组图形的核心，画图和看图都是从该图开始的。

A 、主视图B 、俯视图C 、左视图D 、右视图 5.一张完整的装配图包括必要的尺寸、技术要求和（ ）。

A 、标题栏B 、零件序C 、明细栏D 、A 、B 、C 选项均有 6.在基本视图中，从左向右投影所得到的视图为（ ）。

A 、基本视图 B 、仰视图 C 、俯视图 D 、左视图 7.国家标准规定采用（ ）来表达机件的内部结构形状。

A ．视图 B ．剖视图 C ．断面图 D ．局部放大图8.视图包括（ ）、向视图、局部视图和斜视图四种。

A ．基本视图 B ．主视图 C ．俯视图 D ．左视图 9.尺寸标注中，尺寸的种类不包括（ ）。

A 、定形尺寸B 、定位尺寸C 、总尺寸D 、局部尺寸 10.下列关于公差的叙述中正确的是（ ）。

A 、公差=最大极限尺寸—基本尺寸B 、公差=最小极限尺寸—基本尺寸C 、公差=最大极限尺寸—上偏差D 、公差=上偏差—上偏差二、填空题（每空1分，共20分）1、视图包括 、 、 、 4种。

2、物体向基本投影面投射所得的视图称为 。

3、销主要起定位作用，也可以用于连接和定位，可分为 、 、 。

4、普通平键有 、 和 C 型（单圆头）三种结构类型。

5、螺纹的旋向有 和 两种，工程上常用 螺纹。

6、常见的螺纹牙型有 、 、 和方形等多种。

7、根据投射中心到投影面的距离，投影分为 和 ；8、平行投影根据投射线与投影面是否垂直的位置关系又分为 和 。

汽车机械识图理论考核试题一、单选题1.机械制图中，比例1:5是（）[单选题]*A.放大比例B.缩小比例√C.原值比例D.以上均不正确2.图框线用（）绘制。

[单选题]*A.细实线B.粗实线√C.虚线D.波浪线3.尺寸界线是指（）[单选题]*A.测量的方向B.测量的范围√C.粗实线D.箭头4.标题栏一般位于图纸的（）[单选题]*A.右下角√B.左下角C.右上角D.左上角5.机械制图中，比例2:1是（）[单选题]*A.放大比例√B.缩小比例C.原值比例D.以上均不正确6.图样中不可见轮廓线一般用（）来表示[单选题]*A.粗实线B.细实线C.虚线√D.点画线7.一张A3的图纸可以裁成多少张A4的图纸（）[单选题]*A.2√B.4C.6D.88.角度的数字一般注写成（）[单选题]*A.水平B.竖直C.倾斜D.没有一定要求√9.机械制图中规定字体的号数是指（）[单选题]*A.字高√B.字宽C.字形D.字型10.当表达对象的尺寸较小时，应采用（）绘制图样[单选题]*A.原值比例B.放大比例√C.缩小比例D.局部缩小比例11.平面图形中所注尺寸按其作用可分为定形尺寸和（）两类。

[单选题]*A.定位尺寸√B.整体尺寸C.规格尺寸D.安装尺寸12.在三投影面体系中，正投影面用字母（）表示[单选题]*A.V√B.HC.WD.Z13.一般情况下，只要知道物体的几面投影就可以确定物体的空间位置（）。

[单选题]*A.一面C.三面D.四面14.三视图是利用了（）[单选题]*A.中心投影法B.正投影法√C.斜投影法D.换面法15.下图Z-3-2中直线AB是（）。

[单选题]*A.正平线B.正垂线C.水平线√D.铅垂线16.当直线与投影面（）时，该投影为一点[单选题]*A.平行B.垂直√C.倾斜相交17.当平面图形与投影面（）时，该投影反映其实际形状[单选题]*A.平行√B.垂直C.相交D.任何位置18.俯视图是（）投影，在水平投影面上所得到的视图[单选题]*A.由上向下√B.由左到右C.由后到前D.由前向后19.正等测投影中，轴间角为（）度。

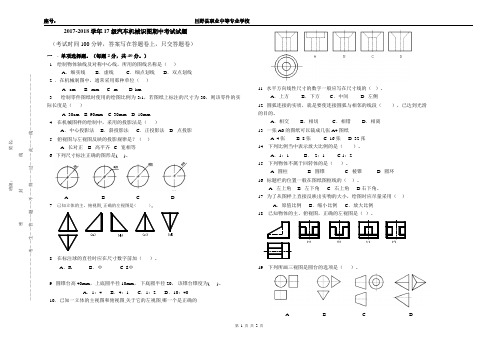

班级： 姓名：----------------------------------------------------密-------------------封----------------------线------------------------------------------------------―――――――――――考――生――答――题――不――得―――过―――此―――线―――――――――――――2017-2018学年17级汽车机械识图期中考试试题（考试时间100分钟，答案写在答题卷上，只交答题卷）一 . 单项选择题。

（每题2分，共40分。

）1 . 绘制物体轴线及对称中心线，所用的图线名称是（ ）A ．细实线B ．虚线C ．细点划线D ．双点划线 2 ．在机械制图中，通常采用那种单位（ ） A. cm B. mm C. m D. km3 . 绘制零件图纸时使用的绘图比例为3:1，若图纸上标注的尺寸为30，则该零件的实际长度是（ ）A. 30cmB. 90mmC. 30mmD. 10mm 4 . 在机械图样的绘制中，采用的投影法是（ ）A ．中心投影法B ．斜投影法C ．正投影法 D. 点投影 5 . 俯视图与左视图反映的投影规律是？（ ） A. 长对正 B. 高平齐 C. 宽相等 6. 下列尺寸标注正确的图形是( )。

A. B. C. D. 7 . 已知立体的主、俯视图,正确的左视图是( )｡8 . 在标注球的直径时应在尺寸数字前加（ ）。

A ．R B ．Φ C. S Φ9. 圆锥台高40mm ，上底圆半径10mm ， 下底圆半径20， 该锥台锥度为( )。

A ．1：4 B ．4：1 C ．1：2 D ．10：40 10．已知一立体的主视图和俯视图,关于它的左视图,哪一个是正确的11. 水平方向线性尺寸的数字一般应写在尺寸线的（ ）。

A ．上方 B ．下方 C ．中间 D. 左侧12. 圆弧连接的实质，就是要使连接圆弧与相邻的线段（ ），已达到光滑 的目的。

汽车机械识图期末考试试题### 汽车机械识图期末考试试题一、选择题（每题5分，共30分）1. 汽车发动机的曲轴通常采用哪种材料制造？A. 铸铁B. 铝合金C. 不锈钢D. 钛合金2. 活塞在发动机中的主要作用是什么？A. 转换热能为机械能B. 将机械能转换为热能C. 转换机械能为电能D. 将电能转换为机械能3. 汽车制动系统中，刹车盘的作用是什么？A. 传递制动力B. 储存能量C. 增加摩擦力D. 减少摩擦力4. 汽车转向系统中，转向节的作用是什么？A. 连接车轮和转向轴B. 连接发动机和传动轴C. 连接车轮和制动盘D. 连接发动机和车轮5. 汽车悬挂系统中，减震器的主要功能是什么？A. 吸收路面冲击B. 提供转向力C. 增加车辆稳定性D. 减少车辆重量6. 汽车的差速器的主要作用是什么？A. 改变车轮转速B. 增加车轮转速C. 减少车轮转速D. 保持车轮转速一致二、填空题（每空5分，共30分）1. 汽车发动机的四个冲程包括：进气冲程、__________、__________、排气冲程。

2. 汽车的底盘包括：__________、__________、__________、__________。

3. 汽车的传动系统主要由__________、__________、__________、__________和差速器组成。

4. 汽车的转向系统包括：方向盘、转向轴、__________、__________。

5. 汽车的制动系统包括：制动踏板、制动总泵、__________、__________。

6. 汽车的悬挂系统通常由__________、__________、__________和减震器组成。

三、简答题（每题20分，共40分）1. 请简述汽车发动机的工作原理。

2. 描述汽车悬挂系统的作用及其对车辆行驶性能的影响。

注意：请在规定的时间内完成试题，保持答题卡整洁，字迹清晰。

祝您考试顺利！。

《汽车机械识图》参考答案模块1一、选择题1.绘制图样时，不可见的轮廓线通常是用（ B ）线绘制，中心线和对称线通常是用细点画线绘制。

A.粗实线B.细虚线C.细点画线D.细实线2.如需将实际机件按缩小两倍的比例绘制图样，按国标规定可选择的比例系列是（ B ）A.2:1B.1:2C.1:0.5D.2:23.机械图样中，组成一个完整尺寸的要素是（ B ）。

A.尺寸界线、尺寸箭头、尺寸数字B.尺寸界线、尺寸线及其终端、尺寸数字C.尺寸数字、尺寸线及其终端、尺寸箭头D.尺寸线、尺寸界线、尺寸数字4.标注直径尺寸时应在尺寸数字前加（ B ）。

A.RB.ΦC.MD. t5.制图国家标准规定，机械图样中尺寸标注的单位一律为（ B ）。

A.微米B.毫米C.厘米D.米二、判断题1.（√）图样中书写汉字的字体，应为长仿宋体。

2.（√）国家制图标准规定，可见的轮廓线用粗实线绘制。

3.（× ）制图国家标准规定，各种图线粗细均相同。

4.（√ ）绘制圆的中心线时，圆心应为点画线中线段的交点。

5.（× ）标注尺寸线为竖直方向的尺寸时，尺寸数字一律写在尺寸线的右方。

6.（√）制图国家标准规定，无论图幅大小装订边的尺寸均为25mm。

7.（√ ）绘制机械图样时，应尽量采用1:1的比例。

模块2一、判断题1.（√ ）点在三投影面体系中的位置，可以用坐标来表示。

2.（√ ）绘制机械图样主要采用正投影法。

3.（√ ）水平线的水平投影反应实长。

4.（× ）在点线面的投影图中，点的投影一律用大写字母表示。

5.（× ）水平线的正面投影反映直线的实长。

6.（√ ）正垂面的正面投影积聚为直线。

二、简答题1.直线相对于投影面的位置有几种？直线相对于投影面的位置有三种：投影面垂直线、投影面平行线、一般位置直线。

2.投影面垂直线的投影有何特点？具有积聚性。

3.投影面平行线的投影有何特点？具有实型性。

4.两直线的相对位置有几种？三种：相交、平行、交叉。

广西工贸高级技工学校2017-2018学年第一学期《汽车机械识图》期末理论试卷班别：姓名：学号：注意事项：1．考试时间为90分钟，试卷共100分。

2．请在答题卡上写上班级、姓名和学号。

3、答案只能全部写在答题卡上，写在其它不得分。

4、试卷和答题卡在交卷时分开。

一、单选题，以下备选答案中只有一项最符合题目要求，不选、错选均不得分。

（15题，每题2分，共30分）答案全部写在答题卡上1、已知立体的主、俯视图，正确的左视图是（ C ）。

(a) (b) (c) (d)2、根据主、俯视图，判断左视图哪个是正确的。

（ D ）3．已知物体的主、俯视图，正确的左视图是（ C ）(a) (b) (c) (d)4、已知圆柱截切后的主、俯视图，正确的左视图是（ C ）。

9、主视图与左视图反映的投影规律是（ B ）A、长对正B、高平齐C、宽相等D、长对宽10、标注球面直径时，应在数字前加注符号（ D ）。

A、SB、RC、SRD、SΦ11.（ A ）一般适用于外形比较简单、内部结构较为复杂的机件。

A．全剖视图 B．半剖视图 C．局部剖视图 D．斜剖视图12．主视图、俯视图、仰视图、后视图的( A )。

A．长对正 B．高平齐 C．宽相等 D、长对宽13．在基本视图中，由下向上投影所得到的视图称为( C )。

A．基本视图 B．俯视图 C．仰视图 D．右视图14. 国家标准规定采用（ B ）来表达机件的内部结构形状。

A．视图 B．剖视图 C．断面图 D．局部放大图15. 局部视图可用( D )分界。

A．粗实线 B．细实线 C．细虚线 D．波浪线二、多选题，以下备选答案中有两项或两项以上最符合题目要求，不选、错选均不得分。

（5题，每题3分，共15分）答案全部写在答题卡上1、标注尺寸的三要素是（ )。

A、尺寸数字B、尺寸界线C、尺寸线D、方框2、投影法两大类( )。

A、中心投影法B、平行投影法C、正投影法D、弯曲投影法3、主视图是由（）向( )投射所得的视图。
