液压油缸平衡阀

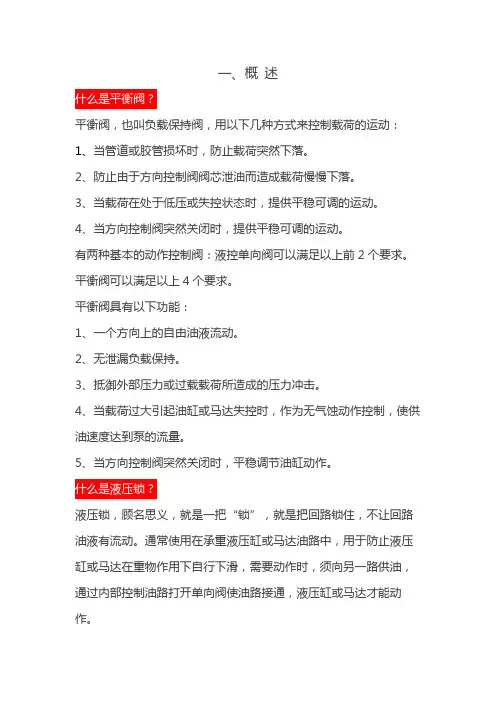

一、概 述平衡阀，也叫负载保持阀，用以下几种方式来控制载荷的运动：1、当管道或胶管损坏时，防止载荷突然下落。

2、防止由于方向控制阀阀芯泄油而造成载荷慢慢下落。

3、当载荷在处于低压或失控状态时，提供平稳可调的运动。

4、当方向控制阀突然关闭时，提供平稳可调的运动。

有两种基本的动作控制阀：液控单向阀可以满足以上前2个要求。

平衡阀可以满足以上4个要求。

平衡阀具有以下功能：1、一个方向上的自由油液流动。

2、无泄漏负载保持。

3、抵御外部压力或过载载荷所造成的压力冲击。

4、当载荷过大引起油缸或马达失控时，作为无气蚀动作控制，使供油速度达到泵的流量。

5、当方向控制阀突然关闭时，平稳调节油缸动作。

液压锁，顾名思义，就是一把“锁”，就是把回路锁住，不让回路油液有流动。

通常使用在承重液压缸或马达油路中，用于防止液压缸或马达在重物作用下自行下滑，需要动作时，须向另一路供油，通过内部控制油路打开单向阀使油路接通，液压缸或马达才能动作。

由于该机械结构本身的原因，液压缸运动过程中，由于负载的自重，往往在主工作腔造成瞬间失压，产生真空。

这种情况常常出现在以下几种常见的机器：1、四柱液压机中垂直放置的油缸；2、制砖机械的上模油缸；3、工程机械的摆动油缸；4、液压吊车的卷扬马达；二、结构特点下图所示为在工程机械领域得到广泛应用的一种平衡阀结构。

重物下降时的油流方向为B-A，X为控制油口。

当没有输入控制油时，由重物形成的压力油作用在锥阀2上，B口与A口不通，重物被锁定。

当输入控制油时，推动活塞4右移，先顶开锥阀2内部的先导锥阀3。

由于阀3右移，切断了弹簧8所在容腔与B口高压腔的通路，该腔快速卸压。

此时，B口还未与A口沟通。

当活塞4右移至其右端面与锥阀2端面接触时，其左端圆盘正好与活塞附件5接触形成一个组件，并在控制油作用下压缩弹簧9继续右移，打开锥阀2，B口与A口相通，其通流截面依靠阀套7上几排小孔来逐渐增大，从而起到了很好的平衡阻尼作用。

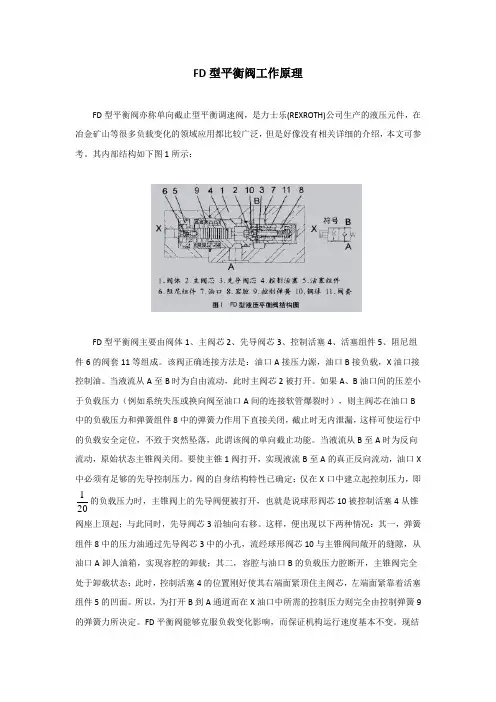

FD 型平衡阀工作原理FD 型平衡阀亦称单向截止型平衡调速阀，是力士乐(REXROTH)公司生产的液压元件，在冶金矿山等很多负载变化的领域应用都比较广泛，但是好像没有相关详细的介绍，本文可参考。

其内部结构如下图1所示：FD 型平衡阀主要由阀体1、主阀芯2、先导阀芯3、控制活塞4、活塞组件5、阻尼组件6的阀套11等组成。

该阀正确连接方法是：油口A 接压力源，油口B 接负载，X 油口接控制油。

当液流从A 至B 时为自由流动，此时主阀芯2被打开。

如果A 、B 油口间的压差小于负载压力（例如系统失压或换向阀至油口A 间的连接软管爆裂时），则主阀芯在油口B 中的负载压力和弹簧组件8中的弹簧力作用下直接关闭，截止时无内泄漏，这样可使运行中的负载安全定位，不致于突然坠落，此谓该阀的单向截止功能。

当液流从B 至A 时为反向流动，原始状态主锥阀关闭。

要使主锥1阀打开，实现液流B 至A 的真正反向流动，油口X 中必须有足够的先导控制压力。

阀的自身结构特性已确定：仅在X 口中建立起控制压力，即201的负载压力时，主锥阀上的先导阀便被打开，也就是说球形阀芯10被控制活塞4从锥阀座上顶起；与此同时，先导阀芯3沿轴向右移。

这样，便出现以下两种情况：其一，弹簧组件8中的压力油通过先导阀芯3中的小孔，流经球形阀芯10与主锥阀间敞开的缝隙，从油口A 卸人油箱，实现容腔的卸载；其二，容腔与油口B 的负载压力腔断开，主锥阀完全处于卸载状态；此时，控制活塞4的位置刚好使其右端面紧顶住主阀芯，左端面紧靠着活塞组件5的凹面。

所以，为打开B 到A 通道而在X 油口中所需的控制压力则完全由控制弹簧9的弹簧力所决定。

FD 平衡阀能够克服负载变化影响，而保证机构运行速度基本不变。

现结合图2予以说明。

这是一个典型的变负载控制，摆角从0—90度表示机构运行全过程，相对于支点O的负载力矩由小到大变化。

在0度位置机构起动的瞬间，液压缸工作腔(即无杆腔)的工作压力为最高，而设置在有杆腔回路中的FD型平衡阀，因其X油口中的控制压力取自于另一侧，所以主锥阀被打开，液压缸按排出的流量Q2运随着摆角的不断增大，机构便存在超速下倾趋势，致使有杆腔的负载压力升高，而无杆腔的工作压力(即控制压力)降低，于是主锥阀便左移，其控制棱边遮住阀套11上的部分小孔，使欲增加的Q2减小而趋于原值，从而确保机构运行速度不变。

关于液压系统平衡阀
一、平衡阀：平衡阀是一种特殊功能的阀门，阀门本身无特殊之处，只在于使用功能和场所有区别。

在某些行业中，由于介质（各类可流动的物质）在管道或容器的各个部分存在较大的压力差或流量差，为减小或平衡该差值，在相应的管道或容器之间安设阀门，用以调节两侧压力的相对平衡，或通过分流的方法达到流量的平衡，该阀门就叫平衡阀。

这里所说的是液压系统中所用的平衡阀的选择。

二、平衡阀的种类：
平衡阀分流量型和压力性。

它的主要特征如下：
所谓的"流量型"就是说此平衡阀主要适用于液压马达特性,此种平衡阀比较平稳,即当控制口压力突然升高时,阀的开口是平稳变化的,有一缓冲空间;如力士乐的回转平衡阀。

所谓"压力型"平衡阀,是指针对油缸特性设计的一种平衡阀,此平衡阀中单向阀有很强的闭锁特性(流量型稍差,因为马达一般都有制动器,而液压缸是没有制动器的),另外此阀的开启压力为弹簧力加负载作用在阀上的压力(此力很小)，如，力士乐FD平衡阀。

液压起重机中的平衡阀及故障分析液压平衡阀动画原理为了防止油缸、马达等液压执行元件在受重力或特定外力作用时产生滑动，常常在该执行元件上安装一种依靠自身背压限制这种运动的阀，这种阀就是我们所说的平衡阀。

平衡阀是吊车的变幅油缸、伸缩油缸及卷扬马达上必备的重要安全装置。

平衡阀的作用，一是为了能使油缸在受特定方向上外力作用时产生背压并阻止这个方向上的运动；二是为了防止油缸活塞超速下降并有效地控制下降速度。

由此看来，在活塞下降过程中油压受节流阻尼是必要的，这种“刹车”性质的能量损耗是有益的，但是在活塞顶升过程中这个单向阀被异化成顺序阀的强阻尼作用，必然会造成工作油压力的衰减，形成液压油的高温和动力消耗。

为了克服这个不足所以在该阀上又同向地并联了一个单向阀，这样在油缸顶升中液油就可以通过这个单向阀轻松地跨越这个阻尼作用了。

这就是在许多吊车液压图上我们看到其在平衡阀一旁再并联一个单向阀的原因。

从图纸上看这样两个单向阀并联似乎很是没有必要，但是如果真的没有了这个并联的单向阀，吊车的工作是仍然可以进行，但是对于提高吊车效率、增加动作速度以及防止液压油高温是很有必要的。

平衡阀就其结构和工作原理不同又可分为若干种。

目前在吊车上运用最广、经常能见到的平衡阀一般有单向节流式的和单向顺序式的两种。

2两种平衡阀的结构与工作原理分析 2.1单向节流形式的平衡阀单向节流形式的平衡阀是指该阀在形式上是由单向阀和节流阀组成，但它又不同于普通单向节流阀。

普通单向节流阀的三角节流槽贯穿阀芯上的密封环线，切断了密封环线,所以它没有完全关闭油流的结构，而且阀芯的弹簧很软，液流正向流动时可轻松打开单向阀而通过，但在反向来油时，单向阀回到关闭位置，油液只能慢慢通过阀芯上的节流槽，使其在反方向上受节流而降低运动速度。

可见它在正反两个方向上都能不同程度地使油通过；单向节流形式的平衡阀与之是不相同的：首先这个节流阀的节流槽开设位置不同，这里的节流槽并未穿过阀芯的密封环线，所以它有完整的密封环，可以在一定情况下完全地切断流油。

液压系统中平衡阀与液压锁的选用策略摘要：文章立足理论层面对平衡阀、液压锁的工作原理与结构差异进行综合性的分析，而后结合开启平衡阀的条件及选用准则，科学选用标准的液压锁与平衡阀，确保其能够在液压系统内稳定运行。

同时，也能为类似液压锁和平衡阀层面的研究提供参考依据。

关键词：选用策略；液压锁；平衡阀；液压系统引言：平衡阀和液压锁在液压系统内通常作为闭锁元件进行应用，由此，可最大限度保障交管或者管道出现损坏，能够避免载荷骤然下落。

与此同时，还会规避因方向控制阀阀芯泄油而引发的载荷下落不顺畅的问题。

相比较平衡阀，液压锁的价格低廉，设计工作人员在液压系统内经常会选择以液压锁的方式取代平衡阀。

然而在部分比较特殊的速度载荷状况下，两者是无法实现互换应用的。

所以，文章重点分析液压锁与平衡阀之间的结构差异。

一、液压锁的结构和工作原理分析如果液压锁中不存在液压油通过，那么，左右两边会存在2个单向阀，对回路分别锁紧，避免其负载过大幅度滑落。

如果液压油由A口进入，不仅会用较低的压降从左侧单向阀通过且流出，还会由另一个口中进入的液压油促进活塞逐步向右移动，将右侧单向阀直接打开，让左右单向阀能够彼此连通并完成回油。

液压锁是开关型阀，其位置状态通常有开与关两种，如果处在两个极限位置，那么，很难做到有效控制。

若是在设计过程中不用对泵的流量和使用工况等情况进行考虑，盲目选择液压锁，极易存在运动速度失稳的情况。

如果油缸没有杆腔回油，因油缸中的活塞具有一定的作用面积差，在活塞降落过程中具有杆腔的压力，则会使其快速降落且关闭，活塞还会出现停止运动。

如果持续保持供油，存在杆腔的压力则会又一次提升到单向阀的开启压力，活塞则会继续运动。

由此循环往复，油缸没有杆腔侧的单向阀不停地开关交替，让系统会存在不同程度的抖动现象，还会形成冲击噪声和振动[[1]]。

而后依次用油缸的无杆腔、有杆腔当成进油腔，考虑到液压锁的开启条件以及油缸活塞的受力平衡条件，能够推导出液压锁稳定工作的条件为：＜＜其中，D指的是液压缸的内径，d指的是活塞杆直径，是液压锁控制活塞的直径，是液压锁阀芯前孔直径。

液压平衡阀的作用和工作原理
液压平衡阀（HydraulicBalanceValve）是一种非常重要的液压元件，它的作用是在液压系统中实现精确的控制，保持液压系统的平衡并解决复杂的控制问题。

液压平衡阀是一种高效率、可靠的液压元件，它具有较高的工作压力，精度高、功率大等优点，广泛用于建筑机械、挖掘机械、推土机械、拖拉机械、石油机械等领域。

液压平衡阀的工作原理是，在液压系统中，当液压流体流向安装平衡阀的活塞时，平衡阀内部的活塞会通过内部压力调节，使得压力从行程之外传送到行程之内，使液压系统实现平衡。

当压力超出平衡阀设定的最大值时，液压流会溢出，保持液压系统在安全的操作水平。

液压平衡阀的作用主要有：
1.除活塞和活塞杆承受的动荷载，使活塞能够连续工作，把活塞杆的运动误差削减到最小。

2.以根据需要控制活塞行程，使活塞可以在确定的范围内进行控制，并达到安全可靠的工作。

3.以控制活塞杆的减速及位置，以达到安全可靠的工作。

4.除流体内部压力不稳定，保证流体的高效流动。

5.以把活塞行程的压力控制在比较小范围内，实现更稳定的运行及更高效率的控制。

6.以控制流体的流量及压力，达到节能的目的。

总的来说，液压平衡阀的作用主要是实现液压系统的精确控制和
稳定运行，为液压活动机构的安全高效运行提供保证。

此外，液压平衡阀可以把活塞行程的压力控制在比较小范围内，实现更稳定的运行及更高效率的控制，节省液压活动机构的能耗。

作为一种重要的液压元件，液压平衡阀的质量是非常重要的，因此，在使用液压平衡阀时，要选择正规的、质量可靠的产品，以确保液压系统的安全、稳定、高效运行。

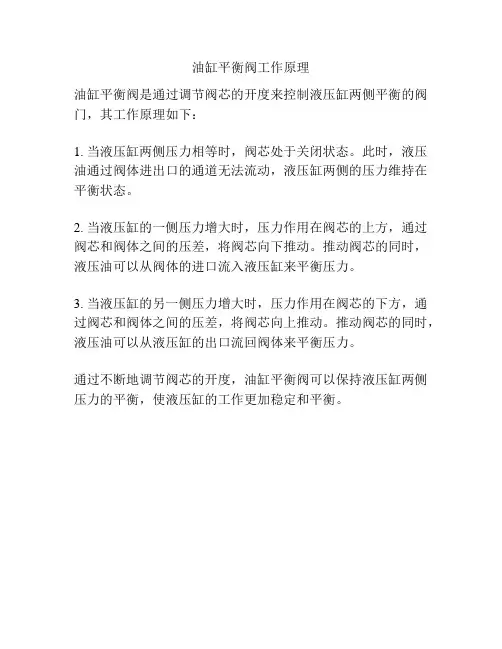

油缸平衡阀工作原理
油缸平衡阀是通过调节阀芯的开度来控制液压缸两侧平衡的阀门，其工作原理如下：
1. 当液压缸两侧压力相等时，阀芯处于关闭状态。

此时，液压油通过阀体进出口的通道无法流动，液压缸两侧的压力维持在平衡状态。

2. 当液压缸的一侧压力增大时，压力作用在阀芯的上方，通过阀芯和阀体之间的压差，将阀芯向下推动。

推动阀芯的同时，液压油可以从阀体的进口流入液压缸来平衡压力。

3. 当液压缸的另一侧压力增大时，压力作用在阀芯的下方，通过阀芯和阀体之间的压差，将阀芯向上推动。

推动阀芯的同时，液压油可以从液压缸的出口流回阀体来平衡压力。

通过不断地调节阀芯的开度，油缸平衡阀可以保持液压缸两侧压力的平衡，使液压缸的工作更加稳定和平衡。

平衡阀的工作原理平衡阀是一种常用的控制阀，用于调节流体的压力和流量。

它能够自动调节阀门的开度，以保持系统中的压力稳定。

平衡阀在工业生产中具有广泛的应用，特别是在液压系统中常见。

工作原理：平衡阀的工作原理基于流体力学和压力平衡的原理。

它由阀体、阀芯、弹簧和调节装置等组成。

当流体通过平衡阀时，流体的压力作用在阀芯上。

阀芯上的压力将与弹簧上的压力相平衡，从而使阀芯保持在一个稳定的位置。

当系统中的压力发生变化时，阀芯会自动调节阀门的开度，以保持系统中的压力稳定。

平衡阀的调节装置通常由手动调节装置和自动调节装置组成。

手动调节装置允许操作人员手动调节阀门的开度，以满足系统的需求。

自动调节装置通常由传感器和控制器组成，可以根据系统压力的变化自动调节阀门的开度。

应用领域：平衡阀广泛应用于各种工业领域，特别是在液压系统中。

以下是一些平衡阀的应用场景：1. 液压系统中的平衡阀用于控制液压系统的压力和流量，以确保系统的稳定性和安全性。

2. 石油和天然气工业中的平衡阀用于控制流体的压力和流量，以保护设备和管道免受过高或过低的压力影响。

3. 化工工业中的平衡阀用于控制化学品的流动，以确保生产过程的安全和稳定。

4. 制药工业中的平衡阀用于控制药品的流动，以确保药品的质量和安全性。

总结：平衡阀是一种控制阀，通过自动调节阀门的开度来保持系统中的压力稳定。

它的工作原理基于流体力学和压力平衡的原理。

平衡阀在液压系统和其他工业领域中具有广泛的应用。

通过使用平衡阀，可以确保系统的稳定性和安全性，提高生产效率和产品质量。

动态平衡阀简介动态平衡阀是一种控制液压系统中液体流量的装置。

其主要功能是通过改变流体的压力或阻力，使流量自动保持在设定值，从而保证系统的平稳运行。

在液压系统中起到重要作用，可以用于控制油泵排放流量、调节液压缸的速度，以及控制液压系统中的液位等。

动态平衡阀是根据流量和压力变化自动调节的，可以在系统中用于调整系统的流量，使系统以最佳的状态运行。

其主要结构包括主阀芯、连接杆和防抖弹簧等，其中主阀芯是阀体中核心部件，其操作过程直接影响到整个系统的稳定性和性能特征。

工作原理动态平衡阀的工作原理主要是通过反馈机制来控制流量。

当液压系统下游的流体流量减少时，阀芯会自动向上移动，通过调节阀口面积减小来增加液体流量。

反之，当下游流量增大时，阀芯会向下移动，调节阀口面积增大，从而减小流量。

同时，防抖弹簧的作用是使主阀芯在流量波动时始终保持稳定的位置。

当系统中的液位发生变化，主阀芯会根据反馈机制自动调节阀门的开度，进而控制流量的变化。

不论系统中的液位变化如何，动态平衡阀都能自动调整其阀口面积，使流量保持在稳定的水平。

应用场景动态平衡阀广泛应用于液压系统中，用于调节流量和压力。

其主要应用场景如下：1.油泵排放流量控制：在油泵排放液体的过程中，可以通过动态平衡阀对流量进行控制，达到稳定流量的目的。

2.液压缸速度调节：对液压系统中的液压缸进行速度调节，可以通过动态平衡阀进行流量控制来实现。

3.液压系统中的液位控制：动态平衡阀也可以用于液位的控制，通过改变流量和压力来控制液位变化。

总结动态平衡阀作为液压系统中的重要控制装置，能够实现对系统流量和压力的有效控制。

其工作原理是通过反馈机制自动调节阀门的开度，控制流量和压力的变化，从而使系统处于稳定的运行状态。

在液压系统中应用广泛，可以在控制油泵排放流量、调节液压缸速度、以及控制液位等方面发挥重要作用。

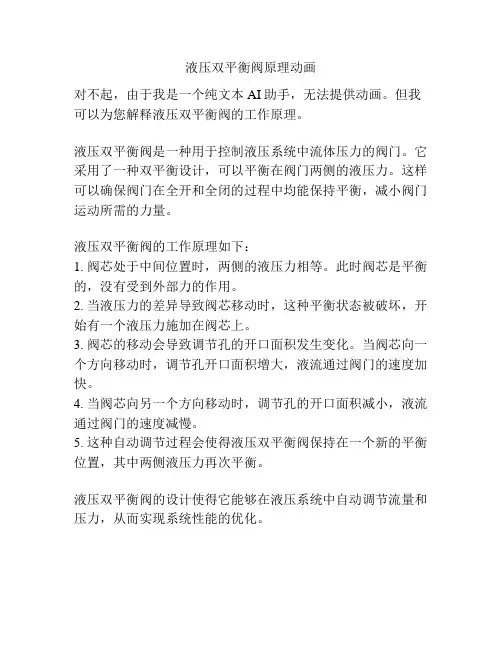

液压双平衡阀原理动画
对不起，由于我是一个纯文本AI助手，无法提供动画。

但我可以为您解释液压双平衡阀的工作原理。

液压双平衡阀是一种用于控制液压系统中流体压力的阀门。

它采用了一种双平衡设计，可以平衡在阀门两侧的液压力。

这样可以确保阀门在全开和全闭的过程中均能保持平衡，减小阀门运动所需的力量。

液压双平衡阀的工作原理如下：
1. 阀芯处于中间位置时，两侧的液压力相等。

此时阀芯是平衡的，没有受到外部力的作用。

2. 当液压力的差异导致阀芯移动时，这种平衡状态被破坏，开始有一个液压力施加在阀芯上。

3. 阀芯的移动会导致调节孔的开口面积发生变化。

当阀芯向一个方向移动时，调节孔开口面积增大，液流通过阀门的速度加快。

4. 当阀芯向另一个方向移动时，调节孔的开口面积减小，液流通过阀门的速度减慢。

5. 这种自动调节过程会使得液压双平衡阀保持在一个新的平衡位置，其中两侧液压力再次平衡。

液压双平衡阀的设计使得它能够在液压系统中自动调节流量和压力，从而实现系统性能的优化。

平衡阀（溢流减压阀）用途与特征：RBG-03先导式平衡阀（溢流减压阀）是为液压平衡回路设计的，它具有减压阀与背压阀功能的压力控制阀。

可用一台平衡阀代替减压阀、溢流阀（背压阀功能）及单向阀构成的回路。

所以，可以方便地调整平衡压力。

同时，简化了系统，降低了成本。

在负载增减时，可操作调整手轮重新设定平衡压力，本元件用于加工中心的平衡机构、卷取机压辊之类的液压平衡系统。

RBG-03先导式平衡阀的主阀为滑阀式结构。

图a）为缸上升的情况，当C 口的压力未达到设定的压力时，滑阀在弹簧力的作用下处于图示位置，阀口 A开启，压力油由P 口至C 口，活塞上升。

图b）为活塞停止时的情况，当C 口压力达到设定压力后，导阀开启，滑阀上的节流孔使滑阀两端产生压差，滑阀左移减压，直至阀口 A关闭;若泄漏使C 口压力下降,则滑阀右移,P 口向C 口供油，从而使C 口压力恒定，达到平衡目的.图c）为活塞下降的情况，当缸加上外负载，C 口的压力大于设定压力时，滑阀两端的压差增大，滑阀左移到图示位置，阀口B打开，油液由C 口流向T 口。

从遥控口K接远程调压阀，可对C 口的设定压力进行远控。

C J活塞■下降时工况型号说明:RB G - 03 —滋一10""f f f T_____________________________ 技升序号泄油型式：不标注一内部泄油；R-夕肉泄尚________________________ 公却尺寸------------------------------ 涯孩形式：G-瓶式-------------------------------------- 平衡阀&技术参数:。

液压平衡阀的工作原理动态流量平衡阀阀门系数水力平衡平衡阀是一种特殊功能的阀门，它具有良好的流量特性，有阀门开启度指示，开度锁定装置及用于流量测定的测压小阀。

利用专用智能仪表，输入阀门型号和开度值，根据测得的压差信号就可直接显示出流经该平衡阀的流量值，只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试，就可使各用户的流量达到设定值。

平衡阀是在水力工况下，起到动态、静态平衡调节的阀门。

如：静态平衡阀，动态平衡阀。

静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。

动态平衡阀分为动态流量平衡阀，动态压差平衡阀，自力式自身压差控制阀等、平衡阀属于调节阀范畴，它的工作原理是通过改变阀芯与阀座的间隙（即开度），改变流体流经阀门的流通阻力，达到调节流量的目的。

平衡阀相当于一个局部阻力可以改变的节流元件，对不可压缩流体，由流量方程式可得。

与其它阀门相比，平衡阀主要有以下特点：nuantongkongtiaozaixian (1)直线型流量特性，即在阀门前后压差不变情况下，流量与开度大体上成线性关系； (2)有精确的开度指示； (3)有开度锁定装置，非管理人员不能随便改变开度；表连接，可方便地显示阀门前后的压差及流经阀门的流量。

尽管平衡阀具有很多优点，但它在空调水系统的应用还存在不少问题。

如果这些问题解决不好，平衡阀的特点并不能充分显现出来。

平衡阀的作用是为了调节系统内，各个分配点的（如每一个楼座）的预定流量。

每一座楼的入口处都安装平衡阀，可以使供暖系统的总流量得到合理分配。

暖通空调zaixian平衡阀的原理是阀体内的反调节，当入口处压力加大时，自动减小通径，减少流量的变化，反之亦然。

平衡阀的工作原理平衡阀是一种常见的流体控制装置，用于调节流体介质的压力和流量。

它通过自动调节阀门的开启程度，使流体在管道中保持稳定的压力。

下面将详细介绍平衡阀的工作原理。

一、平衡阀的结构平衡阀主要由阀体、阀盘、弹簧、调节螺母等部件组成。

阀体是平衡阀的主要组成部分，通常为金属材料制成，具有一定的强度和密封性能。

阀盘是阀体上的可旋转部件，用于控制流体的通断和流量。

弹簧则用于提供阀盘的弹性力，使阀盘能够根据流体压力的变化自动调节开启程度。

调节螺母则用于调整弹簧的预紧力，以实现对阀门的调节。

二、平衡阀的工作原理基于流体力学原理和力的平衡原理。

当流体通过平衡阀时，流体的压力作用在阀盘上，同时也作用在弹簧上。

根据力的平衡原理，当流体压力增大时，阀盘受到的压力也增大，使得阀盘受到的力增大，进而使阀盘的开启程度减小。

相反，当流体压力减小时，阀盘受到的力减小，使得阀盘的开启程度增大。

平衡阀通过调节弹簧的预紧力，可以改变阀盘的开启程度。

当弹簧的预紧力增大时，阀盘的开启程度减小，流体通过阀门的流量减小，从而实现对流量的调节。

当弹簧的预紧力减小时，阀盘的开启程度增大，流体通过阀门的流量增大，实现对流量的调节。

三、平衡阀的应用平衡阀广泛应用于各种工业领域，特别是在液压系统和供暖系统中的应用较为常见。

在液压系统中，平衡阀可以用于控制液压缸的速度和力度，保证系统的稳定性和安全性。

在供暖系统中，平衡阀可以用于调节供暖管道中的流量，保持室内温度的稳定性。

此外，平衡阀还可以应用于给排水系统、石油化工系统、空调系统等领域。

通过合理选择平衡阀的型号和参数，可以满足不同系统对流量和压力的要求，提高系统的运行效率和稳定性。

四、平衡阀的优点和注意事项平衡阀具有以下几个优点：1. 自动调节：平衡阀能够根据流体压力的变化自动调节阀门的开启程度，无需人工干预。

2. 稳定性好：平衡阀能够保持流体在管道中的稳定压力和流量，提高系统的稳定性。

3. 节能环保：通过合理调节平衡阀的开启程度，可以减少能源的消耗，达到节能环保的目的。

液压平衡阀的作用拉动2006年价格明显攀升的有色金属、石油及其制品等产品价格已从历史高位纷纷回落，这一变化及未来走向，将会对今年的生产资料市场价格走势产生影响。

我国水、电、石油、天然气、煤炭等资源性产品的价格改革正加快推进；钢铁、氧化铝、焦炭等行业投资过快增长及产能集中释放的情况正得到有效调整和改善。

这些将会增大未来生产资料价格的上行因素，对价格走低将起到抑制作用。

一、产品[丝口平衡阀]的详细资料：产品型号：JP11F产品名称：丝口平衡阀产品特点：工洲牌平衡阀是一种具有特殊功能的阀门。

通过安装平衡阀可以将系统的总水量控制在合理的范围内,从而克服＂流量大，小温差＂的不合理运行工况。

还可以有效地解决供热(空调)系统中存在的室温冷热不均问题。

二、外型尺寸和连接尺寸：型号 Type G(DN) L HD0 重量 Weight(kg) JP11F-161/2 110 140 75 1.53 3/4 120 140 75 1.65 1 130 160 752.08 11/4 140 220 1003.71 11/2 170 245 120 5.18 22002901208.4一、产品[截止式流量平衡阀]的详细资料： 产品型号：KPF产品名称：截止式流量平衡阀产品特点：工洲牌平衡阀是一种具有特殊功能的阀门。

通过安装平衡阀可以将系统的总水量控制在合理的范围内,从而克服＂流量大，小温差＂的不合理运行工况。

还可以有效地解决供热(空调)系统中存在的室温冷热不均问题。

二、性能规范：公称压力( M pa ) 试验压力(Mpa)工作压力(Mpa)工作介质介质温度(℃) 壳体密封P20 P121. 6 2.41.761.5 1.6 水，蒸汽三、工洲牌截止式流量平衡阀主要尺寸：公称压力(PN) 公称通径(DN)主要连接尺寸L HH1D01.6Mpa 1513151680 2015161780 251618219780 32181922790 4022527100 5023264284120 65293841200 8031413448200 1003546656240 125454592400 5 150480 623 688 360200600 687 762 400 250730 782 867 500 300850 914 1009 500 350980 9681073680 4001100 1037 1152680一、产品[法兰式平衡阀]的详细资料： 产品型号：KPF-16 产品名称：法兰式平衡阀产品特点：该阀是一种具有特殊功能的阀门，具有良好的流量特性，合理分配流量，实现流量定量，有效地解决供热（空调）系统中存在的室温冷热不均问题。

平衡阀的工作原理
一、主控制阀中位,变幅油缸静止状态时:
瞧图说明:(颜色越红表示压力越高,颜色越蓝表示压力越低)
主控制中位,变幅油缸静止状态时,各油道中的油处于封闭状态,但封闭腔的油压不一定相同,因为油缸大腔需要克服重物的自重。

二、主控制阀处于提升位,变幅油缸处于伸出状态时:
此时平衡阀中的单向阀与主阀芯都处于开启的极限位置,即处于最大开口状态,但高压油只从单向阀的开口处流过,所以此时的压力损失最小。

三、主控制阀处于下降位,变幅油缸处于缩回状态时:
此时平衡阀中的单向阀处于关闭状态,主阀芯都处于某开启平衡位置,即处于非最大开口,K腔压力与弹簧力平衡,所以高压油只从主阀芯的开口处流过,因开口截面较小,所以此时的压力损失较大,但可以控制重物的下降速度。

Sun平衡阀工作原理引言在液压系统中，平衡阀是常用的一种液压元件。

平衡阀的作用是通过调节阀芯位置，使系统中的压力保持在设定的范围内。

在液压系统中，太阳能平衡阀被广泛应用于许多领域，如工业机械、农业设备等。

本文将详细介绍Sun平衡阀的工作原理。

Sun平衡阀的结构Sun平衡阀主要由阀体、阀芯、弹簧和控制元件等部分组成。

阀体是阀的主体，起到连接和支撑的作用。

阀芯是控制液体流动的核心部分，通过改变阀芯的位置来调节系统中的压力。

弹簧则用于提供调节阀芯位置所需的力量。

控制元件负责控制弹簧力量的大小，从而实现对阀芯位置的精确控制。

Sun平衡阀的工作原理Sun平衡阀的工作原理可以分为两个阶段：压力调节阶段和流量调节阶段。

压力调节阶段1.阀芯初始位置：当液压系统处于停止状态时，阀芯位于初始位置，在这种情况下，液体无法从高压区域流向低压区域。

2.压力上升：当液压系统开始工作时，高压液体进入平衡阀的入口，同时低压液体从出口流出。

由于阀芯初始位置的设定，液体无法通过阀芯流动，从而导致阀体内的压力上升。

3.弹簧力量：随着压力的逐渐增加，压力差开始对弹簧施加力量。

弹簧力量的大小决定了阀芯的位置，从而影响系统中的压力。

4.平衡压力：当弹簧力量与液体压力达到平衡时，阀芯的位置保持稳定，系统中的压力也保持稳定。

流量调节阶段1.阀芯位置调节：在压力调节阶段，阀芯位置由弹簧力量和液体压力平衡决定。

如果系统中的流量发生变化，液体压力将发生变化，从而导致弹簧力量和阀芯位置的变化。

2.阀芯位置控制：为了使系统中的压力保持在设定范围内，控制元件会根据系统的流量变化来调节弹簧力量。

通过改变弹簧力量，控制元件可以控制阀芯的位置，进而调节系统中的压力。

3.流量调节：调节阀芯位置后，液体可以通过阀芯流动，从而调节系统中的流量。

当流量达到设定值时，控制元件停止调节，阀芯位置保持稳定，系统中的压力和流量也保持稳定。

Sun平衡阀的应用Sun平衡阀广泛应用于液压系统中，主要用于控制系统中的压力和流量。
