下载文档原格式

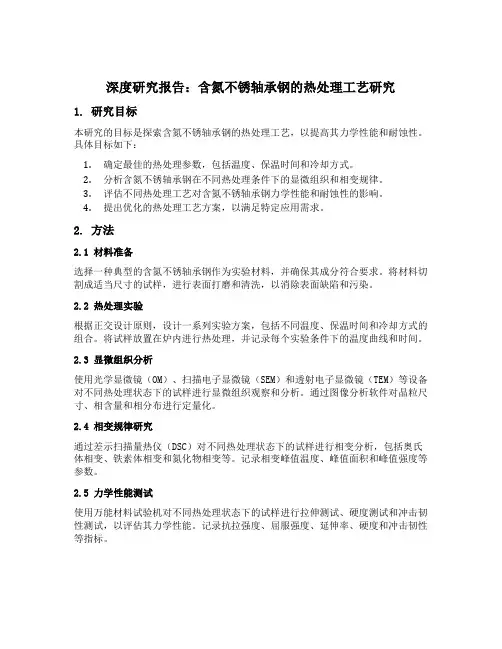

深度研究报告：含氮不锈轴承钢的热处理工艺研究1. 研究目标本研究的目标是探索含氮不锈轴承钢的热处理工艺，以提高其力学性能和耐蚀性。
具体目标如下：1.确定最佳的热处理参数，包括温度、保温时间和冷却方式。
2.分析含氮不锈轴承钢在不同热处理条件下的显微组织和相变规律。
3.评估不同热处理工艺对含氮不锈轴承钢力学性能和耐蚀性的影响。
4.提出优化的热处理工艺方案，以满足特定应用需求。
2. 方法2.1 材料准备选择一种典型的含氮不锈轴承钢作为实验材料，并确保其成分符合要求。
将材料切割成适当尺寸的试样，进行表面打磨和清洗，以消除表面缺陷和污染。
2.2 热处理实验根据正交设计原则，设计一系列实验方案，包括不同温度、保温时间和冷却方式的组合。
将试样放置在炉内进行热处理，并记录每个实验条件下的温度曲线和时间。
2.3 显微组织分析使用光学显微镜（OM）、扫描电子显微镜（SEM）和透射电子显微镜（TEM）等设备对不同热处理状态下的试样进行显微组织观察和分析。
通过图像分析软件对晶粒尺寸、相含量和相分布进行定量化。
2.4 相变规律研究通过差示扫描量热仪（DSC）对不同热处理状态下的试样进行相变分析，包括奥氏体相变、铁素体相变和氮化物相变等。
记录相变峰值温度、峰值面积和峰值强度等参数。
2.5 力学性能测试使用万能材料试验机对不同热处理状态下的试样进行拉伸测试、硬度测试和冲击韧性测试，以评估其力学性能。
记录抗拉强度、屈服强度、延伸率、硬度和冲击韧性等指标。
2.6 耐蚀性评估采用电化学方法（如极化曲线和电化学阻抗谱）对不同热处理状态下的试样进行耐蚀性测试。
记录腐蚀电位、腐蚀电流和阻抗等参数，评估其耐蚀性能。
3. 发现经过深入研究和实验分析，我们得到了以下发现：1.含氮不锈轴承钢的最佳热处理工艺为固溶处理（保温温度800℃，保温时间2小时）后快速冷却。
2.在最佳热处理条件下，含氮不锈轴承钢的显微组织主要由奥氏体相组成，晶粒尺寸较小且均匀分布。
工艺课程设计(论文）题目：GCr15轴承钢热处理工艺设计院（系）:专业班级：学号：学生姓名：指导教师：起止时间：课程设计(论文)任务及评语院(系）：教研室：材料科学与工程教研室目录1 GCr15轴承钢热处理概述 (1)2 GCr15轴承钢热处理工艺设计 (2)2。
1 GCr15轴承钢的服役条件、失效形式及性能要求 (2)2.1。
1 服役条件、失效形式 (2)2。
1。
2 性能要求 (2)2。
2轴承钢材料的选择 (2)2.3 GCr15钢的C曲线 (3)2.4 GCr15轴承钢的热处理工艺设计 (4)2.4。
1 GCr15轴承钢的工艺流程 (4)2.4.2 GCr15轴承钢的热处理工艺设计 (5)2。
5 GCr15轴承钢的热处理工艺理论基础、原则 (8)2.5.1 GCr15轴承钢的球化退火工艺理论基础、原则 (8)2。
5。
2 GCr15轴承钢淬火工艺原理 (9)2。
5。
3 GCr15轴承钢回火工艺理论基础、原则 (12)2.6选择设备、仪表和工夹具 (13)2。
6。
1设备 (14)2.6。
2仪表 (15)2。
6.3设计工夹具 (16)2。
7 GCr15轴承钢热处理质量检验项目、内容及要求 (17)2。
8 GCr15轴承钢热处理常见缺陷的预防及补救方法 (18)2.8.1加热时常见的缺陷的预防及补救方法 (18)2。
8。
2淬火、回火缺陷与预防、补救 (19)2。
9热处理工艺卡 (21)2.9.1GCr15轴承钢球化退火工艺卡 (22)2.9。
2GCr15轴承钢淬火工艺卡 (23)2.9。
3GCr15轴承钢回火工艺卡 (24)3.参考文献 (25)1 GCr15轴承钢热处理概述对轴承钢的冶炼质量要求很高,需要严格控制硫、磷和非金属夹杂物的含量和分布，因为非金属夹杂物的含量和分布对轴承钢的寿命影响很大。
对轴承钢的基本质量要求就是纯净和组织均匀。
纯净就是杂质元素及非金属杂物要少，组织均匀是钢中碳化物要细小，分布要均匀。
轴承钢淬火工艺轴承钢是一种高强度、高硬度、高精度的钢材，用于制造各种轴承和其他机械零件。
淬火是轴承钢的重要加工工艺之一，能够提高钢材的硬度和强度，同时改善其耐磨性和耐腐蚀性。
下面就轴承钢淬火工艺进行详细介绍。
一、淬火前的准备工作1.选择合适的轴承钢材料，通常采用GCr15或SUJ2等高碳铬钢。
2.对原材料进行坯料加工，包括锻造、热处理等，使其具有较好的机械性能。
3.对坯料进行精加工，如车削、铣削等，以满足产品尺寸和精度要求。
4.进行表面处理，如打磨、抛光等，以保证产品表面光洁度和平整度。
二、淬火过程1.将轴承钢坯料放入淬火炉中，并加热到适当温度（通常为800℃-850℃）。
2.保持坯料在此温度下一定时间（通常为10-20分钟），以使其达到均匀的温度分布。
3.将坯料迅速浸入冷却介质中，如水、油等，以使其快速冷却。
4.在淬火过程中要注意控制冷却速度和温度梯度，以避免产生裂纹和变形等缺陷。
5.淬火后可进行回火处理，以调整钢材的硬度和韧性，提高其综合性能。
三、淬火工艺的影响因素1.淬火温度：淬火温度越高，钢材的硬度越大，但韧性和强度会降低。
2.冷却介质：不同介质的冷却速率不同，一般水冷速率最快，油冷次之，空气冷最慢。
3.淬火时间：时间过短会导致钢材未完全转变为马氏体而出现软化现象；时间过长则会导致钢材出现裂纹和变形等缺陷。
4.表面处理：表面粗糙或有氧化物等对淬火效果有很大影响。
四、总结轴承钢淬火工艺是一项非常重要的加工工艺，能够提高钢材的硬度和强度，同时改善其耐磨性和耐腐蚀性。
淬火过程中需要注意控制温度、冷却速率和时间等因素，并进行适当的回火处理，以达到最佳的机械性能和使用寿命。
轴承钢热处理工艺流程
轴承钢热处理工艺流程主要包括预先热处理和最终热处理两个步骤。
预先热处理包括正火和球化退火。
正火是通过将工件加热至适宜的温度后在空气中冷却，以细化材料晶粒，均匀化组织，消除应力，降低硬度，改善切削加工性能。
球化退火则是通过将工件加热至略低于Ac1点温度，保温一段时间后缓慢冷却，使钢的碳化物球化，降低硬度，改善切削性能。
最终热处理则是根据不同的使用要求，选择不同的热处理方式。
常用的热处理方式有淬火、回火、表面淬火等。
淬火是将工件加热至Ac3或Ac1点以上某一温度，保持一定时间后快速冷却，使钢的奥氏体转变为马氏体，提高硬度和耐磨性。
回火则是将淬火后的工件加热至某一温度，保温一段时间后缓慢冷却，以消除内应力，稳定组织，提高韧性。
表面淬火则是通过将工件表面快速加热至淬火温度，然后迅速冷却，使工件表面硬化，而内部保持韧性。
在轴承钢的热处理过程中，应注意控制加热温度、保温时间、冷却速度等工艺参数，以保证工件的性能和精度。
同时，为避免氧化和脱碳等表面缺陷，通常在加热过程中进行保护处理。
高碳铬轴承钢热处理工艺分析标签：高碳铬轴承;钢热处理;工艺前言全球轴承钢生产总量中，高碳铬轴承钢约占80%，但钢硬度、脆性等均会对轴承的疲劳寿命造成影响;因此，如何提升高碳铬轴承钢疲劳寿命和组织性能一直是钢材料研究者最为关注的重点。
1.高碳铬轴承钢材料的概述近年来，随着材料领域的进一步发展，更多形式、更高质量的材料纷纷涌现出来，并推动社会的进步，满足了各行各业对材料的需求;轴承钢作为最具代表的现代材料，也衍生了出很多类型，比如：高碳铬类、渗碳类、不锈类、高温类;而在以上类型中，尤以高碳铬类的轴承钢材料更为突出;此类型不仅在延展性、抗疲劳性、冷热加工等方面的表现优异，而且在该材料加工时所应用的热加工处理操作更为简便，整体材料含有的合金元素更低、价格适宜;这也使得该类型的轴承钢材料应用范围最广。
但在高碳铬轴承钢材料飞速发展过程中，也遇到了更多的问题而影响到高碳铬轴承钢材料的性能，而从多角度、多方位对高碳铬轴承钢材料加工工艺进一步完善，不仅能够最大限度提升轴承钢材料的组织性能，而且还能够进一步优化材料使用的寿命和抗疲劳性能。
2.高碳铬轴承钢材料的成分设计传统高碳铬轴承钢材料的主要成分包含了1%的碳元素、1.5%的铬元素，但随着市场经济的转变以及市场需求的多元化，高碳铬轴承的尺寸越来越大，这也给轴承钢材料的性能提出更高的要求;而材料研究者为进一步满足市场以及时代的需求，也在轴承钢材料中增加了锰元素、硅元素等的含量，并按照相应的配比来制造新兴的轴承类型，即——铬锰硅类轴承钢，以此来提升轴承钢材料的淬透性。
此外，为增强轴承钢材料的淬透性，研究者还通过减少高碳铬轴承钢中的钼元素，研制出了铬锰硅钼类或铬锰钼类高碳铬类型轴承钢。
而在高碳铬轴承钢中，铬（cr）的含量通常在0.5-1.65%之间，其能够有效提升钢耐腐蚀性、淬透眭，并保证轴承钢中的碳化物均匀、细胞;锰（Mn）在高谈轴承钢中的含量较少，多在2%以下;而一旦Mn的含量超过2%，便会增加钢的裂纹倾向性以及过热敏感性，甚至还会降低钢材料的尺寸稳定性;硅（si）元素一旦过量也会导致高碳铬轴承钢的裂纹倾向性、过热敏感性等增加，因此，si 元素的含量也应控制在O.8%以下;钼（Mo）元素能够进一步提升高碳铬轴承钢的淬透性以及抗回火的稳定性等，而且还有利于提升钢疲劳的强度;因此，在高碳铬轴承钢中，Mo的含量通常在0.2-0.4%之间。
.'.轴承钢的锻造及热处理工艺轴承钢全名叫滚动轴承钢，具有高的抗压强度与疲劳极限，高硬度，高耐磨性及一定韧性，淬透性好，对硫和磷控制极严，是一种高级优质钢，可做冷做摸具钢。
比重：7.81(一)轴承钢锻造温度(1)始锻温度：1150(1120)终缎温度：850(800)度。
(2)锻造前清除表面缺陷，尽量预热后在快速加热。
(3)温加工时，应避免200~400度的蓝脆区。
热加工时，应避免进入高温脆区(大于1250)。
应尽量避免进入热脆区(800~~950度)。
今日焦点：(二)锻后热处理(1)锻后————预先热处理(球化退火)————最终热处理(淬火+低温回火)(2)球化退火目的：降低硬度，便于加工，为淬火做准备。
球化退火过程：加热到750~~770度，保温一定时间，在缓慢冷却到600度以下空冷。
(3)各种轴承钢淬火+低温回火及硬度表钢号淬火温度及淬火介质低温回火硬度HRCGCr6 800~820 水或油150~170 62~64GCr9 800~830 水或油150~170 62~64GCr9SiMn 810~820 水或油150~160 62~64GCr15 820~846 油150~160 62~64 GCr15SiMn 800~840 油150~170 62~64(三)淬火及淬火介质(1)淬火颜色(经验) 白色最硬而脆，黄色硬而韧，兰色软而韧。
(2) 淬火介质 A 水：一般温度不超过40度，不得有油，肥皂等杂质。
B 盐及碱的水溶液：水中加百分之5~10的盐或碱。
盐溶液冷却速度是水的十倍，硬度高而均匀，但组织应力大，有一定的锈蚀作用。
温度小于60度。
碱溶液(苛性纳水溶液)腐蚀性大，适应范围小。
C 油：包括机油，锭子油，变压器油，柴油等。
可减小变形与开裂。
不适用碳钢。
油温度：在60~~80度，最高不超过100~120度。
(四)回火温度轴承钢采用低温回火。
温度：150~250度。
可在保持高硬度和高耐磨性的前提下，降低内应力和脆性，以免使用时崩裂或过早损坏。
轴承钢热处理工艺
轴承钢是一种在机械制造和工程领域广泛应用的特种钢。
其在使用过程中要承受较大
的负荷和摩擦，需要具有较高的耐磨性和强度。
为了提高轴承钢的性能，往往需要对其进
行热处理。
下面就轴承钢热处理工艺进行简要介绍。
1. 热处理的基本原理
热处理是通过控制材料的加热和冷却过程来改变其组织和性能的工艺。
在热处理过程中，过高的温度和长时间的加热可以引起晶粒长大，从而影响材料的性能。
而过快的冷却
也会造成应力集中和材料的破裂。
因此，适当的热处理工艺可以在保证材料性能的前提下，提高其硬度、强度、韧性等性能指标。
轴承钢一般采用调质工艺。
具体的流程包括：
（1）预加热：将料坯放入炉中进行加热，使其达到均匀的温度。
（2）淬火：将加热均匀的材料放入油槽中进行淬火。
在淬火过程中，要保证淬火介质的温度和浸泡时间的准确控制，以获得所需的硬度。
（3）中间回火：在淬火之后进行中间回火，将材料回火至预设硬度。
在回火过程中，控制回火温度和时间，以提高材料的韧性和耐磨性。
（4）终点回火：在中间回火之后，再进行一次终点回火，以进一步提高材料的稳定性和韧性。
3. 热处理工艺的注意事项
（1）进入炉前要注意调整料坯的温度，以防止温度过高或过低。
（2）淬火时要控制淬火温度和时间，以获得所需的硬度。
（3）回火时要根据不同的要求选择适当的回火温度和时间，以提高材料的韧性和耐磨性。
（4）热处理过程中要注意防止应力集中和变形，尤其是对于板材和长材，要进行合理的加固和支撑。
轴承钢的热处理工艺轴承钢是一种高碳、高铬的合金钢，因其具有高硬度、高耐磨性和良好的耐疲劳性能，广泛应用于制造各种轴承、齿轮等机械零件。
热处理是轴承钢加工过程中的重要环节，通过合理的热处理工艺，可以显著提高轴承钢的性能，延长使用寿命。
本文将介绍轴承钢的热处理工艺。
一、预热处理预热处理是轴承钢热处理的第一步，其目的是消除材料内部的应力，提高材料的稳定性。
预热处理主要包括以下步骤：1.退火：将轴承钢加热到750℃左右，保温一段时间后缓慢冷却至室温。
退火可以消除材料内部的应力，改善材料的塑性和韧性。
2.球化退火：将轴承钢加热到780℃左右，保温一段时间后缓慢冷却至室温。
球化退火可以使钢中的碳化物呈球状分布，提高材料的耐磨性和韧性。
二、淬火处理淬火处理是轴承钢热处理的关键步骤，其目的是提高材料的硬度和耐磨性。
淬火处理主要包括以下步骤：1.加热：将轴承钢加热到奥氏体化温度（通常为850℃左右），保温一段时间，使钢完全奥氏体化。
2.冷却：将钢快速冷却至室温，通常采用油淬或水淬的方式。
油淬是将钢在淬火油中快速冷却，水淬是将钢在水中快速冷却。
淬火可以使钢中的奥氏体转变为马氏体，提高材料的硬度和耐磨性。
三、回火处理回火处理是轴承钢热处理的最后一步，其目的是调整材料的性能，提高其稳定性和韧性。
回火处理主要包括以下步骤：1.加热：将淬火后的轴承钢加热到回火温度（通常为150℃-650℃之间），保温一段时间。
回火温度的选择取决于所需的材料性能。
2.冷却：将加热后的轴承钢缓慢冷却至室温。
回火可以使钢中的马氏体转变为回火组织，降低材料的内应力，提高其稳定性和韧性。
根据不同的使用要求，可以选择不同的回火温度和时间，以获得所需的材料性能。
例如，低温回火可以提高材料的韧性和抗腐蚀性；高温回火可以提高材料的硬度和耐磨性。
总之，轴承钢的热处理工艺是提高其性能的关键环节。
通过合理的预热处理、淬火处理和回火处理，可以显著提高轴承钢的硬度和耐磨性，延长使用寿命。
轴承钢的热处理轴承钢锭一般要在1200～1250℃高温下进行长时间扩散退火，以改善碳化物偏析。
热加工时要控制炉内气氛，钢坯加热温度不宜过高，保温时间不宜过长，以免发生严重脱碳。
终轧（锻）温度通常在800～900℃之间，过高易出现粗大网状碳化物，过低易形成轧（锻）裂纹。
轧（锻）材成品应快冷至650℃，以防止渗碳体在晶界上呈网状析出，有条件时可采用控制轧制工艺。
为了取得良好的切削性和淬火前的预组织，冷加工用轴承钢材要进行完全的球化退火。
退火温度一般为780～800℃，退火时要防止脱碳。
如果轧制钢材存在过粗的网状渗碳体，则退火前需先进行正火处理。
铬轴承钢通常在830～860℃之间加热，油淬，150～180℃回火。
精密轴承的组织中，应尽可能降低残余奥氏体量或使残余奥氏体在使用过程中保持稳定，因此常需在淬火后进行-80℃（或更低温度）冷处理和在 120～140℃下进行长时间的稳定化处理。
轴承钢热处理工艺包括正火、退火等预先热处理和最终热处理两个主要环节。
GCr15钢是一种合金含量较少、具有良好性能、应用最广泛的高碳铬轴承钢。
GCr15轴承钢热处理后具有高而均匀的硬度、良好的耐磨性、高的接触疲劳性能。
（1）预先热处理①正火：铬轴承钢正火工艺，工件透热后保温40~60min，冷却需要较快，正火之后立即转为球化退火。
②球化退火：GCr15铬轴承钢常采用等温球化退火工艺，790℃被认为是最佳的球化加热温度。
退火前需加热到900~920℃，保温2/3~1h后正火。
保温时间随工件大小、加热炉的均匀性、装炉方法及装炉量、退火前的原始组织均匀性而定。
低温球化退火主要适用于冷冲球、冷挤压套圈的再结晶退火。
普通球化退火、等温球化退火主要适用于锻造套圈、热冲球以及横锻球的退火。
铬轴承钢球化退火工艺。
（2）最终热处理①轴承零件：一般采用淬火和低温回火，其目的是提高钢的强度、硬度、耐磨性与抗疲劳性能。
GCr15钢淬火温度在820~860℃，油淬临界直径为25mm。
轴承钢的热处理
轴承钢是用于制造轴承零件的一种特殊钢材，具有高强度、高硬度和良好的耐磨性能。
对于工艺，是非常重要的工艺环节，直接影响到轴承零件的性能和使用寿命。
轴承钢的热处理主要包括回火、淬火、正火等工艺。
在制造轴承零件时，必须根据不同的要求和工件的结构，选择适当的热处理工艺。
下面介绍一下轴承钢的热处理工艺及其影响。
回火是热处理工艺的一种，主要是通过加热和保温，使材料内部的应力得以释放，晶粒尺寸适当调整，提高材料的韧性和耐磨性。
回火工艺中，需要根据具体情况选择适当的回火温度和时间，以及冷却方式，以保证材料的性能。
淬火是轴承钢热处理工艺中的一种重要工艺，通过将材料加热至适当的温度后急冷，使其快速冷却，使组织变质，提高硬度和强度。
淬火工艺对材料性能的影响很大，需要根据具体要求选择适当的淬火温度和时间，以及冷却介质。
正火是轴承钢热处理中的另一种重要工艺，通过加热材料至适当的温度后保温，使组织发生调整，提高材料的韧性和强度。
正火工艺也需根据要求选择适当的温度和时间，以及冷却方式。
除了以上几种热处理工艺外，还有一些特殊的热处理方法，如表面强化热处理、渗碳热处理等，这些方法可以进一步提高轴承钢的性能，延长使用寿命。
总的来说，轴承钢的热处理对于提高材料的性能和使用寿命至关重要。
在制造轴承零件时，必须根据具体要求和工件的结构选择适当的热处理工艺，确保材料具有理想的性能，满足使用要求。
同时，在热处理过程中，需要严格控制各项参数，确保热处理效果达到最佳。
只有这样，才能保证轴承钢的质量和可靠性，真正发挥轴承零件的作用。
轴承钢的热处理工艺轴承钢是一种高级优质钢，具有高的抗压强度与疲劳极限、高硬度、高耐磨性和一定韧性等特点。
我公司使用的轴承钢大部分是日本进口的材料，也有一部分采用了国内开发的与日本钢材成分相似的轴承钢，钢种为SUJ2.SUJ2轴承钢的制作方法是钢厂采用真空脱气的冶炼方式，连续铸造成钢棒（或模铸），锻压成型比6以上，钢材热轧后进行球化退火，再进行冷拔加工。
然后，按照规定的各种技术条件供货（如：非金属夹杂物、脱碳层深度、尺寸公差、形状、外观、硬度、组织等指标）。
轴承钢棒料经过旋削加工一次成型后，就进入我公司前道的热处理工序。
在进入热处理工序前，需要了解什么是退火、淬火和回火，以及为什么要进行各种不同的过程。
退火是生产中常用的预备热处理工艺，是把钢加热到适当温度，保温一定时间，然后缓慢冷却，以获得接近平衡组织的热处理工艺。
其目的是消除或减少铸、锻及焊件的内应力与化学成分的组织不均匀性，能改善和调整钢的机械性能及工艺性能，为我们的旋削加工工序作好组织准备。
而我们所使用的钢材实际上在钢厂就进行了球化退火处理（加热到750－770度，保温一定时间，在缓慢冷却到600度以下空冷）。
钢的退火工艺种类颇多，有完全退火、不完全退火、等温退火、球化退火和扩散退火等。
淬火与回火是轴承钢的重要热处理工艺，应用非常广泛。
淬火能显著提高钢的强度和硬度。
如果再配以不同温度的回火，即可消除（或减轻）淬火内应力，又能得到强度、硬度和韧性的配合，满足不同的要求。
所以，淬火和回火是密不可分的两道热处理工艺。
淬火是将钢加热到临界点以上，保温后以大于临界冷却速度（Vc）冷却，以得到马氏体或下贝氏体组织的热处理工艺。
回火是将淬火钢加热至A1点以下某一温度保温一定时间后，以适当方式冷到室温的热处理工艺。
它是紧接淬火的下道热处理工序，同时决定了钢在使用状态下的组织和性能，关系着工件的使用寿命，故是关键工序。
综上所述，轴承钢的热处理工艺包括退火、淬火和回火，这些工艺的选择和控制都会影响钢的性能和使用寿命。
高碳铬轴承钢热处理标准朋友们！今天咱们来聊聊高碳铬轴承钢的热处理标准，这可是个相当重要的话题哦！先来说说为啥高碳铬轴承钢要进行热处理。
这就好比给它来个“大改造”，让它变得更强更厉害！经过热处理，这钢材的性能就能像超级英雄一样升级，硬度、耐磨性、韧性啥的都能大大提高，这样制造出来的轴承才能在各种复杂的环境下稳稳地工作，不容易出问题。
那热处理都有哪些步骤和要求呢？首先是加热这一环节。
可别小看这加热，温度和时间都得拿捏得死死的。
温度太高或者时间太长，钢材可能就“受伤”啦，变得脆弱不堪；温度太低或者时间太短，又达不到咱们想要的效果。
就像烤蛋糕，火候不对，蛋糕可就不好吃啦！然后是淬火。
这一步就像是给钢材洗个“冷水澡”，让它迅速冷却，从而改变内部结构。
淬火的介质也有讲究，水、油或者特殊的溶液，都得根据具体情况来选择。
要是选错了，那可就麻烦喽！接下来是回火。
这相当于给钢材做个“按摩放松”，消除淬火过程中产生的内应力，让它的性能更加稳定。
回火的温度和时间也很关键，要恰到好处，才能让钢材既保持硬度，又有足够的韧性。
在整个热处理过程中，还有很多细节要注意。
比如说，加热和冷却的速度要均匀，不然钢材可能会变形或者出现裂纹。
还有啊，处理的环境要干净，不能有杂质混入，不然会影响钢材的质量。
再跟大家强调一下，不同型号的高碳铬轴承钢，热处理的标准可能会有所不同。
所以在进行热处理之前，一定要搞清楚咱们用的是哪种钢材，按照对应的标准来操作。
可别瞎搞一通，不然浪费了材料不说，还可能耽误了生产进度。
而且哦，热处理这活儿可不是随便谁都能干的。
得有专业的设备和技术人员，他们就像是钢材的“魔法师”，能够准确地控制每一个环节，让钢材变成我们想要的样子。
高碳铬轴承钢的热处理标准那是相当严格的，每一个步骤都不能马虎。
只有这样，咱们才能得到高质量的轴承钢，让各种机械设备顺畅地运转起来。
大家都记住了吗？。
轴承钢热处理工艺参数（1）一、轴承钢的类型类型钢号备注高碳铬不锈轴承钢9Cr18, 9Cr18Mo GB3086-82渗碳轴承钢G20CrMo,G20CrNiMo, CG20rNi2Mo,G20Cr2Ni4,G10CrNi3Mo,G20Cr2Mn2MoGB3203-82高碳铬轴承钢GCr6, GCr9, GCr9SiMn, GCr15,GCr15SiMnYJZ84二、轴承钢预备热处理规范钢号工艺名称工艺要点硬度（HBS）9Cr18退火800~840℃保温3-6h，以10~30℃/h,冷至700℃保温3-6h，，以小于90℃/h冷至600℃，出炉空冷fficeffice" />正火850~870℃保温3-6h，以小于90℃/h冷至600℃，出炉空冷9Cr18Mo 退火850~870℃保温3-6h,以10~30℃/h,冷至700℃保温3-6h，，以小于90℃/h冷至600℃，出炉空冷≤255正火850~870℃保温4-6h, 以小于30℃/h冷至600℃，出炉空冷GCr6退火790~810℃保温3-6h, 10~30℃/h,冷至600℃，出炉空冷正火900~950℃保温后空冷，大件风冷GCr9退火790~810℃保温2-6h, 以10~30℃/h,冷至650℃以下，出炉空冷179~207等温退火790~810℃保温2-6h,炉冷至710~720℃保温1-2h，再炉冷至650℃以下，出炉空冷207~229正火900~950℃保温1-2h，，分散空冷，大锻件风冷270~390高温回火650~700℃保温后空冷229~285GCr15退火790~810℃保温2-6h, 以10~30℃/h,冷至650℃以下，出炉空冷170~207等温退火790~810℃保温2-6h, 炉冷至710~720℃保温1-2h，再炉冷至650℃以下，出炉空冷207~229正火900~950℃保温1-2h，，分散空冷，大锻件风冷270~390高温回火650~700℃保温后空冷229~285GCr15SiMn退火790~810℃保温2-6h, 以10~30℃/h,冷至600℃以下，出炉空冷179~207等温退火790~810℃保温2-6h, 炉冷至710~720℃保温1-2h，出炉空冷207~229正火900~950℃保温10~90min，出炉空冷270~390G20Cr2Ni4A退火800~900℃,炉冷≤269软化退火680~700℃，空冷≤321正火890~920℃，空冷高温回火640~670℃保温4-6h，空冷≤269Cr14Mo4V退火880~1000℃保温4-6h, 以15~30℃/h,冷至740℃再以15~30℃/h,冷至600℃保温2-5h,，出炉空冷197~2419Cr18Mo退火850~870℃保温4-6h, 以30℃/h,冷至600℃，出炉空冷≤255轴承钢热处理工艺参数（2 ）三、轴承钢淬火回火工艺参数钢号淬火回火加热温度(℃)冷却方式硬度（HRC）回火方式硬度（HRC）9Cr18800~850(预油 ffice150~160℃3h，空冷≥60。
热处理工艺课程设计说明书课程名称：金属热处理工艺学设计题目：GCr15轴承钢的热处理工艺设计院系：机械工程学院班级：材料成型及控制工程 XXXX 学号： 0 9 1 1 0 1 1 00学生姓名： idealwang指导教师：黄老师热处理工艺课程设计任务书目录1 热处理工艺课程设计的目的 --------------------42 零件的技术要求及选材 ------------------------4 2.1工作条件和技术要求 -------------------------4 2.2材料的选择 ---------------------------------52.3化学成分及合金元素的作用 -------------------63 热处理工艺课程设计的内容及步骤 ---------------7 3.1相变点的确定 ----------------------------------7 3.2热处理工艺 ----------------------------------8 3.2.1工艺流程-------------------------8 3.2.2热处理工艺参数的制定-------------10 3.2.3处理工艺卡片填写---------------------12 3.2.4作过程中的注意事项 ------------------------------12 3.3家具的设计或者选用及零件的摆布------------------------13 3.4热处理设备的选择-----------------------16 3.5组织特点和性能的分析 ------------------------------16 4总结---------------------------------------------215 收获和体会 ---------------------------------236 参考文献 -----------------------------------237 附表 1 热处理工艺卡 -------------------------25§1 热处理工艺课程设计的目的热处理工艺课程设计是高等学校金属材料工程专业一次专业课设计练习，是热处理原理与工艺课程的最后一个教学环节。
GCr15钢是一种合金含量较少、具有良好性能、应用最广泛的高碳铬轴承钢。
经过淬火加回火后具有高而均匀的硬度、良好的耐磨性、高的接触疲劳性能。
该钢冷加工塑性中等，切削性能一般，焊接性能差，对形成白点敏感性能大，有回火脆性。
化学成分/元素含量（%）
C：0.95-1.05 Mn：0.20-0.40 Si：0.15-0.35 S：<=0.020 P:<=0.027 Cr:1.30-1.65
其热处理制度为：钢棒退火，钢丝退火或830-840度油淬。
热处理工艺参数：
1.普通退火：790-810度加热，炉冷至650度后，空冷——HB170-207
2.等温退火：790-810度加热，710-720度等温，空冷——HB207-229
3.正火：900-920度加热，空冷——HB270-390
4.高温回火：650-700度加热，空冷——HB229-285
5.淬火：860度加热，油淬——HRC62-66
6.低温回火：150-170度回火，空冷——HRC61-66
7.碳氮共渗：820-830度共渗1.5-3小时，油淬，-60度至-70度深冷处理+150度至+160回火，空冷——HRC≈67
AOI光源与焊点成像原理：
图1光源设计
图2焊点成像原理
图3焊点及其二维图像。
