下载文档原格式
理论分析阶段对实验样品的组织、结构、形貌、性能进行综合分析，与理想理论数据进行对比，给出样品每一步热处理所得到的组织、结构及其性能。
实验报告内容1）名称、本实验的目的、实验方法和步骤、实验结果与分析讨论;2）本实验注重热处理工艺设计，学生应多查资料，注重设计过程，实验只是其中一部分，故实验报告中应包含所查资料相关内容，制订工艺的依据、原理；零件加工工艺流程图、热处理工艺曲线；组织、结构、性能测试分析等内容。
文字部分不少于5000字（不包括图片），报告不少于5页，手写，书写工整（要存档），交纸质和电子版。
GCr15用于小轴承的热处理工艺流程及其组织结构性能研究一、实验目的1. 研究并制定出轴承钢GCr15的热处理工艺流程，并通过对材料组织及性能分析比较工艺方案优缺点。
2. 熟悉金相样品的制备方法，了解金相显微镜、X射线衍射仪等所用的仪器设备的操作使用。
3. 学会整理数据，培养分析问题、解决问题、设计实验以及相互合作的能力。
能够比较全面地、系统地掌握材料制备、化学成分、组织结构与性能之间的关系及其变化规律。
二、实验方法GCr15是一种最常用的高碳铬轴承钢，经过淬火加回火后具有较高的硬度、均匀的组织、良好的耐磨性、高的接触疲劳性能。
GCr15轴承钢用于制作各种轴承套圈和滚动体。
如制作内燃机、电动机车、汽车以及高速旋转的高载荷机械传动轴承的钢球、滚子和套圈。
轴承制造基本流程轴承套圈加工流程图1. 预备热处理：球化退火作为GCr15钢预备热处理，其主要的目的是由热处理使钢铁材料内部的层状或网状碳化物聚成球状，达到改善钢材之切削性能、加工塑性、机械韧性等。
球化退火是依靠片状渗碳体的自发球化效果倾向和聚集长大。
渗碳体在高温下开始溶解，会使一片渗碳体断开为若干细的点状渗碳体，弥散分布在奥氏体基体上，同时由于加热温度低和渗碳体不完全溶解，造成奥氏体成分极不均匀。
在随后的缓冷过程中，以原有的细碳化物质点为核心，或由奥氏体的富碳区产生新的碳化物核心，形成均匀而细小的颗粒状碳化物。

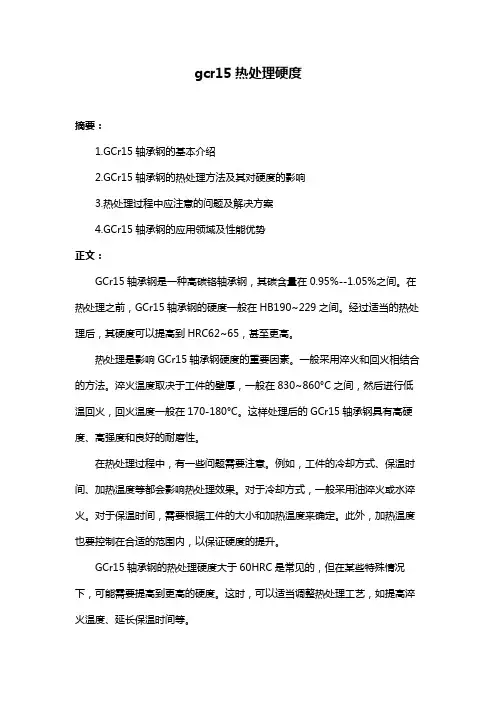

gcr15热处理硬度摘要：1.GCr15轴承钢的基本介绍2.GCr15轴承钢的热处理方法及其对硬度的影响3.热处理过程中应注意的问题及解决方案4.GCr15轴承钢的应用领域及性能优势正文：GCr15轴承钢是一种高碳铬轴承钢，其碳含量在0.95%--1.05%之间。
在热处理之前，GCr15轴承钢的硬度一般在HB190~229之间。
经过适当的热处理后，其硬度可以提高到HRC62~65，甚至更高。
热处理是影响GCr15轴承钢硬度的重要因素。
一般采用淬火和回火相结合的方法。
淬火温度取决于工件的壁厚，一般在830~860°C之间，然后进行低温回火，回火温度一般在170-180°C。
这样处理后的GCr15轴承钢具有高硬度、高强度和良好的耐磨性。
在热处理过程中，有一些问题需要注意。
例如，工件的冷却方式、保温时间、加热温度等都会影响热处理效果。
对于冷却方式，一般采用油淬火或水淬火。
对于保温时间，需要根据工件的大小和加热温度来确定。
此外，加热温度也要控制在合适的范围内，以保证硬度的提升。
GCr15轴承钢的热处理硬度大于60HRC是常见的，但在某些特殊情况下，可能需要提高到更高的硬度。
这时，可以适当调整热处理工艺，如提高淬火温度、延长保温时间等。
GCr15轴承钢因其高硬度、高强度和良好的耐磨性，被广泛应用于轴承、模具等领域。
其热处理后的硬度，可以满足大多数工况的需求。
在实际应用中，根据不同的需求，可以灵活调整热处理工艺，以达到理想的效果。
总之，GCr15轴承钢的热处理硬度是一个重要的性能指标，通过合理的热处理工艺，可以使其硬度达到60HRC甚至更高。
在热处理过程中，需要注意一些问题，如冷却方式、保温时间、加热温度等，以保证热处理效果。

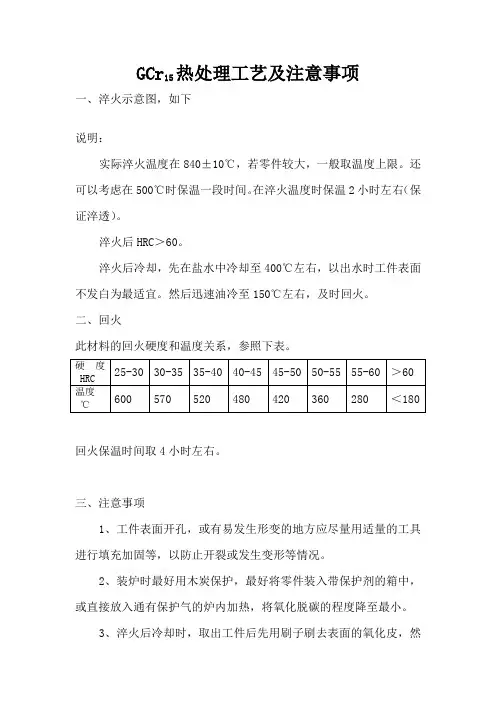

GCr15热处理工艺及注意事项
一、淬火示意图，如下
说明：
实际淬火温度在840±10℃，若零件较大，一般取温度上限。
还可以考虑在500℃时保温一段时间。
在淬火温度时保温2小时左右（保证淬透）。
淬火后HRC＞60。
淬火后冷却，先在盐水中冷却至400℃左右，以出水时工件表面不发白为最适宜。
然后迅速油冷至150℃左右，及时回火。
二、回火
此材料的回火硬度和温度关系，参照下表。
回火保温时间取4小时左右。
三、注意事项
1、工件表面开孔，或有易发生形变的地方应尽量用适量的工具进行填充加固等，以防止开裂或发生变形等情况。
2、装炉时最好用木炭保护，最好将零件装入带保护剂的箱中，或直接放入通有保护气的炉内加热，将氧化脱碳的程度降至最小。
3、淬火后冷却时，取出工件后先用刷子刷去表面的氧化皮，然后淬入10%氯化钠水溶液中，并沿工件最大截面积方向晃动，加速冷却。
4、冷至400℃左右，迅速转入油中冷却（油应该充分搅拌，实际操作时，把高压气打入油中），使之缓慢冷却，减少淬火应力。
5、工件在油中冷却至150℃左右，迅速进行回火。
一定不能在油中停放时间过长，以免引起开裂。
6、工件形状如比较复杂，截面厚度差比较大，应考虑减少在盐水中冷却的时间，防止开裂。

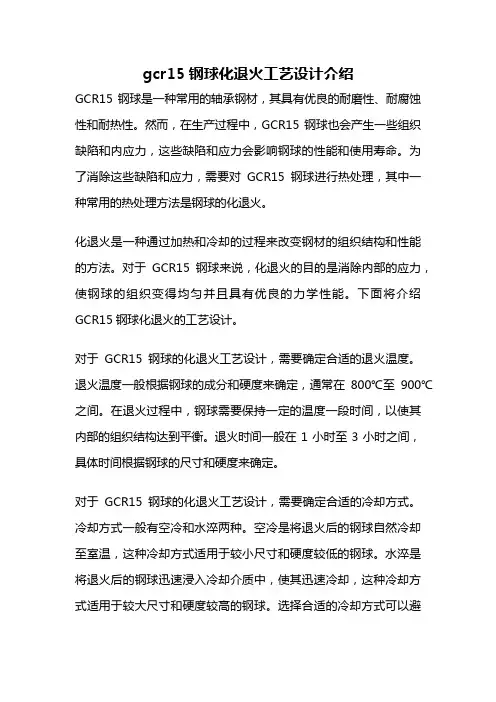

gcr15钢球化退火工艺设计介绍GCR15钢球是一种常用的轴承钢材，其具有优良的耐磨性、耐腐蚀性和耐热性。
然而，在生产过程中，GCR15钢球也会产生一些组织缺陷和内应力，这些缺陷和应力会影响钢球的性能和使用寿命。
为了消除这些缺陷和应力，需要对GCR15钢球进行热处理，其中一种常用的热处理方法是钢球的化退火。
化退火是一种通过加热和冷却的过程来改变钢材的组织结构和性能的方法。
对于GCR15钢球来说，化退火的目的是消除内部的应力，使钢球的组织变得均匀并且具有优良的力学性能。
下面将介绍GCR15钢球化退火的工艺设计。
对于GCR15钢球的化退火工艺设计，需要确定合适的退火温度。
退火温度一般根据钢球的成分和硬度来确定，通常在800℃至900℃之间。
在退火过程中，钢球需要保持一定的温度一段时间，以使其内部的组织结构达到平衡。
退火时间一般在1小时至3小时之间，具体时间根据钢球的尺寸和硬度来确定。
对于GCR15钢球的化退火工艺设计，需要确定合适的冷却方式。
冷却方式一般有空冷和水淬两种。
空冷是将退火后的钢球自然冷却至室温，这种冷却方式适用于较小尺寸和硬度较低的钢球。
水淬是将退火后的钢球迅速浸入冷却介质中，使其迅速冷却，这种冷却方式适用于较大尺寸和硬度较高的钢球。
选择合适的冷却方式可以避免钢球再次产生应力，并且可以使钢球的组织更加均匀。
对于GCR15钢球的化退火工艺设计，需要对退火后的钢球进行质量检验。
质量检验一般包括硬度测试、金相组织观察和力学性能测试等。
硬度测试可以评估钢球的硬度是否符合要求，金相组织观察可以评估钢球的组织结构是否均匀，力学性能测试可以评估钢球的强度和韧性等性能是否满足要求。
通过质量检验，可以确保退火后的钢球具有良好的性能和质量。
GCR15钢球的化退火工艺设计是提高钢球性能和质量的重要步骤。
通过确定合适的退火温度和时间，选择合适的冷却方式，并进行质量检验，可以使GCR15钢球具有优良的组织结构和力学性能，提高其使用寿命和可靠性。

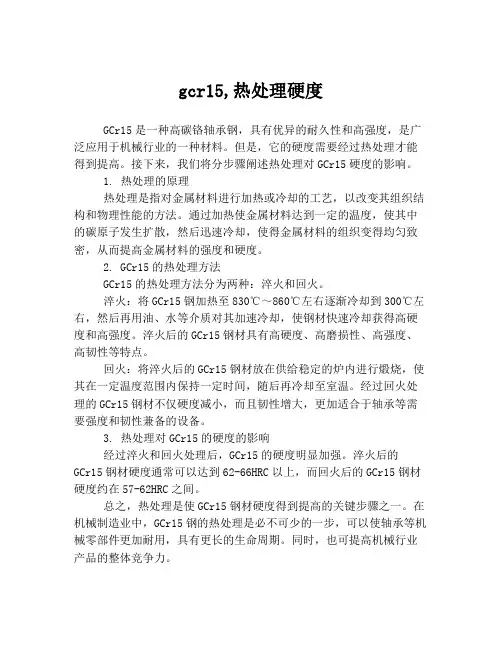

gcr15,热处理硬度
GCr15是一种高碳铬轴承钢，具有优异的耐久性和高强度，是广泛应用于机械行业的一种材料。
但是，它的硬度需要经过热处理才能得到提高。
接下来，我们将分步骤阐述热处理对GCr15硬度的影响。
1. 热处理的原理
热处理是指对金属材料进行加热或冷却的工艺，以改变其组织结构和物理性能的方法。
通过加热使金属材料达到一定的温度，使其中的碳原子发生扩散，然后迅速冷却，使得金属材料的组织变得均匀致密，从而提高金属材料的强度和硬度。
2. GCr15的热处理方法
GCr15的热处理方法分为两种：淬火和回火。
淬火：将GCr15钢加热至830℃～860℃左右逐渐冷却到300℃左右，然后再用油、水等介质对其加速冷却，使钢材快速冷却获得高硬度和高强度。
淬火后的GCr15钢材具有高硬度、高磨损性、高强度、高韧性等特点。
回火：将淬火后的GCr15钢材放在供给稳定的炉内进行煅烧，使其在一定温度范围内保持一定时间，随后再冷却至室温。
经过回火处理的GCr15钢材不仅硬度减小，而且韧性增大，更加适合于轴承等需要强度和韧性兼备的设备。
3. 热处理对GCr15的硬度的影响
经过淬火和回火处理后，GCr15的硬度明显加强。
淬火后的
GCr15钢材硬度通常可以达到62-66HRC以上，而回火后的GCr15钢材硬度约在57-62HRC之间。
总之，热处理是使GCr15钢材硬度得到提高的关键步骤之一。
在机械制造业中，GCr15钢的热处理是必不可少的一步，可以使轴承等机械零部件更加耐用，具有更长的生命周期。
同时，也可提高机械行业产品的整体竞争力。

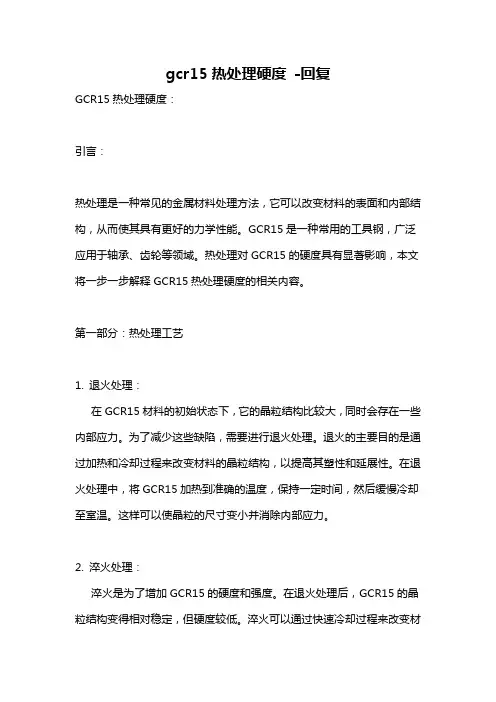

gcr15热处理硬度-回复GCR15热处理硬度：引言：热处理是一种常见的金属材料处理方法，它可以改变材料的表面和内部结构，从而使其具有更好的力学性能。
GCR15是一种常用的工具钢，广泛应用于轴承、齿轮等领域。
热处理对GCR15的硬度具有显著影响，本文将一步一步解释GCR15热处理硬度的相关内容。
第一部分：热处理工艺1. 退火处理：在GCR15材料的初始状态下，它的晶粒结构比较大，同时会存在一些内部应力。
为了减少这些缺陷，需要进行退火处理。
退火的主要目的是通过加热和冷却过程来改变材料的晶粒结构，以提高其塑性和延展性。
在退火处理中，将GCR15加热到准确的温度，保持一定时间，然后缓慢冷却至室温。
这样可以使晶粒的尺寸变小并消除内部应力。
2. 淬火处理：淬火是为了增加GCR15的硬度和强度。
在退火处理后，GCR15的晶粒结构变得相对稳定，但硬度较低。
淬火可以通过快速冷却过程来改变材料的晶体结构，使其变得更加致密。
这种过程也被称为“冷却淬火”。
淬火使GCR15的晶粒细化，同时增加其硬度和强度。
3. 回火处理：淬火后的GCR15材料通常具有极高的硬度，但同时也会产生内部应力。
为了降低这种应力并保持一定的韧性，需要进行回火处理。
回火的主要目的是通过加热和冷却过程来减少淬火过程中形成的脆性组织，以提高材料的韧性。
回火的温度和时间根据需要进行调整，以达到所需的硬度和韧性。
第二部分：影响热处理硬度的因素1. 温度：热处理过程中的温度是影响热处理硬度的重要因素。
温度过高或过低都会对材料的晶体结构和硬度产生负面影响。
温度过高可能导致晶粒粗化和晶界溶解，从而降低材料的硬度。
而温度过低则可能导致晶粒无法完全变形，也会影响材料的硬度。
2. 时间：热处理过程中的保温时间对硬度的影响也非常重要。
保温时间过长或过短都会对材料的晶粒结构和硬度产生影响。
保温时间过长可能导致晶粒长大，从而影响硬度。
而保温时间过短则可能导致晶粒无法完全转变，同样会影响硬度。

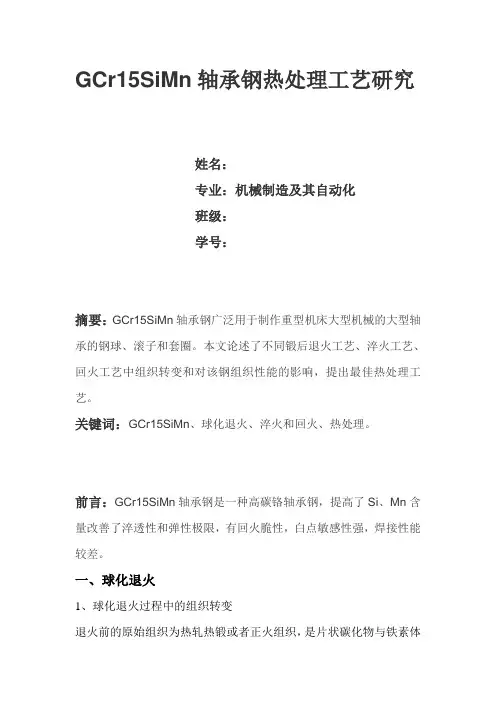

GCr15SiMn轴承钢热处理工艺研究姓名：专业：机械制造及其自动化班级：学号：摘要：GCr15SiMn轴承钢广泛用于制作重型机床大型机械的大型轴承的钢球、滚子和套圈。
本文论述了不同锻后退火工艺、淬火工艺、回火工艺中组织转变和对该钢组织性能的影响，提出最佳热处理工艺。
关键词：GCr15SiMn、球化退火、淬火和回火、热处理。
前言：GCr15SiMn轴承钢是一种高碳铬轴承钢，提高了Si、Mn含量改善了淬透性和弹性极限，有回火脆性，白点敏感性强，焊接性能较差。
一、球化退火1、球化退火过程中的组织转变退火前的原始组织为热轧热锻或者正火组织，是片状碳化物与铁素体相间的珠光体。
将其加热至Ac1~Ac3之间并保温时，体心立方的铁素体转变为面心立方的奥氏体，部分片状碳化物溶解入奥氏体中，剩余的碳化物也逐渐由片状向粒状或球状转化。
加热温度越高，保温时间越长，则碳化物将全部溶入奥氏体中。
在随后的冷却过程中，如冷却速度足够缓慢或冷至770~800( GCr15SiMn）进行等温，则溶入的碳化物将以粒状在未溶碳化物或新位置析出，同时奥氏体转变为铁素体基体上分布着粒状碳化物和粒状珠光体，为球化退火的正常的组织。
冷速越大，析出的碳化物越细小，过缓的冷却速度产生粗大碳化物。
但冷却速度过快，且加热温度过高，保温时间不长，则溶入的碳化物将部分或全部以片状的形态析出，成为全部或含有部分片状碳化物分布于铁素体基体的混合珠光体。
二、淬火和回火1、淬火工艺过程中的组织转变把具有球化退火组织的工件加热到Ac1~Ac3之间进行保温时，铁素体基体转变成为奥氏体，粒状碳化物溶入奥氏体中并在奥氏体中扩散均匀化，同时奥氏体晶粒也不断长大，在随后的冷却过程中，如以足够快的冷却速度冷至Ms以下，奥氏体转变为马氏体，溶入奥氏体中的碳原子保留在马氏体中，随着工件温度的降低，越来越多的奥氏体转变为马氏体。
若在马氏体转变终止温度Mf以上某个温度保留冷却，未转变的奥氏体被保留下来成为残余奥氏体。

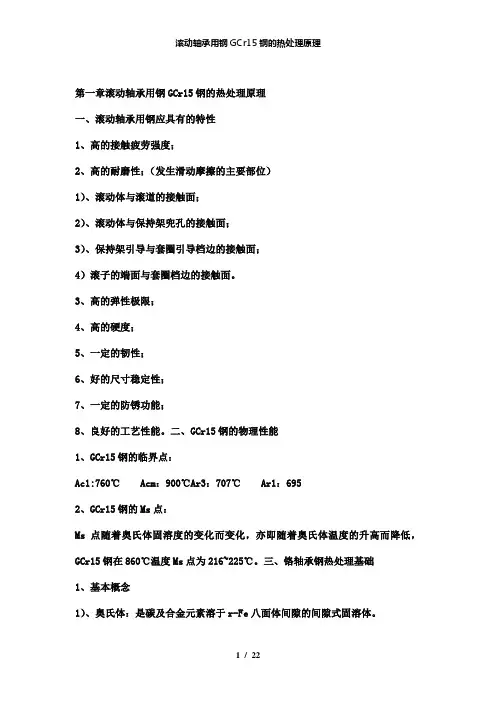

第一章滚动轴承用钢GCr15钢的热处理原理一、滚动轴承用钢应具有的特性1、高的接触疲劳强度；2、高的耐磨性；（发生滑动摩擦的主要部位）1）、滚动体与滚道的接触面；2）、滚动体与保持架兜孔的接触面；3）、保持架引导与套圈引导档边的接触面；4）滚子的端面与套圈档边的接触面。
3、高的弹性极限；4、高的硬度；5、一定的韧性；6、好的尺寸稳定性；7、一定的防锈功能；8、良好的工艺性能。
二、GCr15钢的物理性能1、GCr15钢的临界点：Ac1:760℃Acm：900℃Ar3：707℃Ar1：6952、GCr15钢的Ms点：Ms点随着奥氏体固溶度的变化而变化，亦即随着奥氏体温度的升高而降低，GCr15钢在860℃温度Ms点为216~225℃。
三、铬轴承钢热处理基础1、基本概念1）、奥氏体：是碳及合金元素溶于r-Fe八面体间隙的间隙式固溶体。
特征：[1]、在钢的各种组织中，奥氏体的比容最小；[2]、奥氏体的塑性高，屈服强度低，容易塑性变形加工成型。
2）、珠光体：是过冷奥氏体共析分解的铁素体和碳化物的整合组织片状珠光体：是指在光学显微镜下能够明显看出F与Fe3C呈片状分布的组织状态。
根据片间距的大小分为普通片状珠光体、索氏体、屈氏体。
粒状珠光体：铁素体基体上分布着粒状Fe3C的组织。
GCr15的正常锻造后组织应为细珠光体类型组织及细小的网状碳化物组成，不允许有＞3级的网状碳化物及明显线条状组织，不允许有粗针状马氏体和粗片状珠光体组织。
3)、马氏体：是碳在α-Fe中的过饱和固溶体。
马氏体分类：板条马氏体、片状马氏体、针状马氏体、隐晶马氏体。
GCr15钢淬火后得到的马氏体为隐晶马氏体或者细小结晶马氏体。
马氏体具有高的硬度、强度、耐磨性。
4）贝氏体：是过冷奥氏体在中温区域分解后所得的的产物，它一般是由铁素体和碳化物所组成的非层状组织。
贝氏体分类：上贝氏体、下贝氏体上贝氏体：是一种两相组织，有铁素体和Fe3C所组成的，大致平行的铁素体板条自奥氏体晶界的一侧或两侧向奥氏体晶粒内部长大，Fe3C分布于铁素体板条之间。
