NHR-1100系列简明型单回路测量显示控制仪(150515)

版本号：5740-130601 NHR-5740系列四回路数字显示控制仪使用说明书一、概述NHR-5740系列四回路数字显示控制仪采用了表面贴装工艺，全自动贴片机生产，具有很强的抗干扰能力。

本仪表支持多种信号类型输入，可与各类传感器、变送器配套使用，实现对温度、压力、液位、速度、力等物理量的测量显示，可同时显示四路测量信号，可带8路分别报警输出或4路分别变送输出功能、RS485/232通讯等输出功能，适用于需要进行多测量点检测的系统。

二、技术参数输入输入信号电流电压电阻电偶输入阻抗≤250Ω≥500KΩ输入电流最大限制30mA输入电压最大限制＜6V输出输出信号电流电压继电器24V配电或馈电输出时允许负载≤500Ω≥250KΩ（注：需要更高负载能力时须更换模块）AC220V/2ADC24V/2A≤30mA综合参数测量精度0.2%FS±1字设定方式面板轻触式按键数字设定；参数设定值密码锁定；设定值断电永久保存。

显示方式-1999～9999测量值显示、设定值显示，发光二级管工作状态显示使用环境环境温度：0～50℃；相对湿度：≤85%RH；避免强腐蚀气体。

工作电源AC100～240V（开关电源）（50-60HZ）；DC20～29V（开关电源）。

功耗≤4W结构标准卡入式通讯采用标准MODBUS通讯协议，RS-485通讯距离可达1公里；RS-232通讯距离可达：15米。

注：仪表带通讯功能时，通讯转换器最好选用有源转换器三、仪表的面板及显示功能1外形尺寸开孔尺寸160*80mm（横式）152*76mm80*160mm（竖式）76*152mm96*96mm（方式）92*92mm 2）开机显示画面：a、显示全8，指示灯全亮：b、仪表型号和版本号：c、四路信号类型-----第1，2路输入类型-----第3，4路输入类型d、四路测量值-----第1，2路测量值-----第3，4路测量值3）面板指示灯AL1：第一报警指示灯AL2：第二报警指示灯AL3：第三报警指示灯AL4：第四报警指示灯AL5：第五报警指示灯AL6：第六报警指示灯AL7：第七报警指示灯AL8：第八报警指示灯4）操作按键确认键：数字和参数修改后的确认翻页键：参数设置下翻键退出设置键：长按2秒可返回测量画面位移键：按一次数据向左移动一位长按2秒可返回上一级参数在测量画面单击显示运算结果减少键：用于减少数值带打印功能时，显示时间增加键：用于增加数值带打印功能时，用于手动打印5）标准配线仪表在现场布线注意事项：PV输入（过程输入）1.减小电气干扰，低压直流信号和传感器输入的连线应远离强电走线。

版本号:7700-110524 NHR-7700系列液晶多回路测量显示控制仪使用说明书一、产品介绍NHR-7700系列液晶多回路测量显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于需要进行多测量点巡回检测的系统。

仪表全面采用了表面贴装工艺，并采用多重保护和隔离设计，抗干扰能力强，可靠性高。

仪表可选择8路或16路万能信号输入，各输入通道信号互不干扰，报警方式可选择“统一报警输出”、“16限分别报警输出”，变送输出方式可以选择“统一变送输出”、“8路分别变送输出”、并带有RS485/232通讯等输出功能，是一款功能齐全的汉显仪表。

二、技术参数测量输入输入信号电流：0～20mA、0～10mA、4～20mA、0～10mA开方、4～20mA开方输入阻抗：≤100Ω输入电流最大限制：≤30mA电压：0～5V、1～5V、0～10V（特殊定制）、0～5V开方、1～5V开方、0～20 mV、0～100mV输入阻抗：≥500KΩ热电阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2线性电阻：0～400Ω热电偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26输出输出信号模拟输出：4～20mA（负载电阻≤480Ω）、0～20mA（负载电阻≤480Ω）0～10mA（负载电阻≤960Ω）、1～5V（负载电阻≥250KΩ）0～5V(负载电阻≥250KΩ)、0～10V（负载电阻≥4KΩ）（特殊定制）报警输出：继电器控制输出—AC220V/2A、DC24V/2A（阻性负载）馈电输出：DC24V±1，负载电流≤50mA通讯输出：RS485/RS232通讯接口，波特率1200～9600bps可设置，采用标MODBUS RTU通讯协议，RS-485通讯距离可达1公里；RS-232通讯距离可达：15米。

综合参数测量精度0.2%FS±1d设定方式面板轻触式按键设定；参数设定值密码锁定；设定值断电永久保存。

二、技术参数 备注：外形尺寸为、、的仪表继电器输出时允许负载能力为，。

版本号：5100-160112NHR -5100 系列单回路数字显示控制仪使用说明书一、产品介绍NHR -5100 系列单回路数字显示控制仪采用全自动贴片封装工艺，具有很强的抗干扰能力。

设计了双屏 LED 数码显示，显示内容更丰富。

可与各类传感器、变送器配合使用，实现对温度、压力、液位、速度、 力等物理量的测量显示，输出功能包括：报警控制、模拟变送、RS485/232 通讯等等，比传统的数显仪表还 新增加了还原出厂默认参数，操作更简便，适用更广泛。

三、仪表的显示面板和功能键 输入 输入信号 电流 电压 电阻电偶输入阻抗 ≤250Ω ≥500K Ω输入电流最大限制 ≤30mA输入电压最大限制 ≤6V 输出输出信号 电流 电压继电器24V 配电或馈电 输出负载能力≤500Ω≥250 K Ω（注：需要更高负载 能力时须更换模块）AC220V/0.6（小） DC24V/0.6A （小） AC220V/3A （大） DC24V/3A （大） 见备注 ≤30mA 综合参数 测量精度 0.2%FS ±1 字设定方式 面板轻触式按键数字设定；参数设定值密码锁定；设定值断电永久保存。

显示方式 -1999～9999 测量值显示，0～100%测量值光柱显示，发光二级管工作状态显示 使用环境 环境温度：0～50℃；相对湿度：≤85%RH ；避免强腐蚀气体工作电源 AC 100～240V （开关电源），（50-60HZ ）； DC 20～29V （开关电源） 功耗 ≤5W结构 标准卡入式通讯采用标准 MODBUS 通讯协议，RS -485 通讯距离可达 1 公里，RS -232 通讯距离可达 15 米。

注：仪表带通讯功能时，通讯转换器最好选用有源转换器）仪表外形尺寸及开孔尺寸：外形尺寸开孔尺寸160*80mm（横式/光柱）152*76mm80*160mm（竖式/光柱）76*152mm96*96mm（方式/光柱）92*92mm96*48mm（横式）92*45mm48*96mm（竖式）45*92mm72*72mm（方式）68*68mm48*48mm（方式）45*45mm2PV显示窗：显示测量值；在参数设定状态下，显示参数符号SV显示窗：显示输入分度号、报警值等，可根据要求自行选择显示；在参数设定状态下，显示设定参数值。

备注：外形尺寸为 D 、E 、H 的仪表继电器输出时允许负载能力为 AC220V/，DC24V/。

版本号：5100-160112NHR-5100 系列单回路数字显示控制仪使用说明书一、产品介绍NHR-5100 系列单回路数字显示控制仪采用全自动贴片封装工艺，具有很强的抗干扰能力。

设计了双屏 LED 数码显示，显示内容更丰富。

可与各类传感器、变送器配合使用，实现对温度、压力、液位、速度、力等物理量的测量显示，输出功能包括：报警控制、模拟变送、RS485/232 通讯等等，比传统的数显仪表还 新增加了还原出厂默认参数，操作更简便，适用更广泛。

三、仪表的显示面板和功能键12） 数码管4）四个指示灯显示窗：显示测量值；在参数设定状态下，显示参数符号 SV 显示窗：显示输入分度号、报警值等，可根据要求自行选择显示；在参数设定状态下，显示设定参 数值。

AL1：第一报警指示灯 AL2：第二报警指示灯 AL3：第三报警指示灯 AL4：第四报警指示灯 四、标准配线仪表在现场布线注意事项：PV 输入（测量输入）1、减小电气干扰，低压直流信号和传感器输入的连线应远离强电走线。

如果做不到应采用屏蔽导线， 并在一点接地。

2、在传感器与端子之间接入的任何装置，都有可能由于电阻或漏电流而影响测量精度。

热电偶或高温计输入应采用与热电偶对应的补偿导线作为延长线，最好采用带屏蔽层保护的补偿导线 RTD （热电阻）输入三根导线的线阻抗必须相等，并且线阻抗不可超过 15Ω；若使用导线未满足以上其中一个要求将 导致热电阻测量偏差 五、通电设置仪表接通电源后，即进入自检状态（见右图），自检完毕后，仪表自动转入工作状态，在工作状态下，按压 键显示 LOC ，LOC 参数设置有如下：1、1） Loc 等于任意参数可进入一级菜单（LOC=00；132 时无禁锁）；22） Loc=132，按压 3） Loc=130，按压 键 4 秒可进入二级菜单；键 4 秒可进入时间设置菜单；对于带打印功能的表.4） Loc 等于其他值，按压 键 4 秒退出到测量画面。

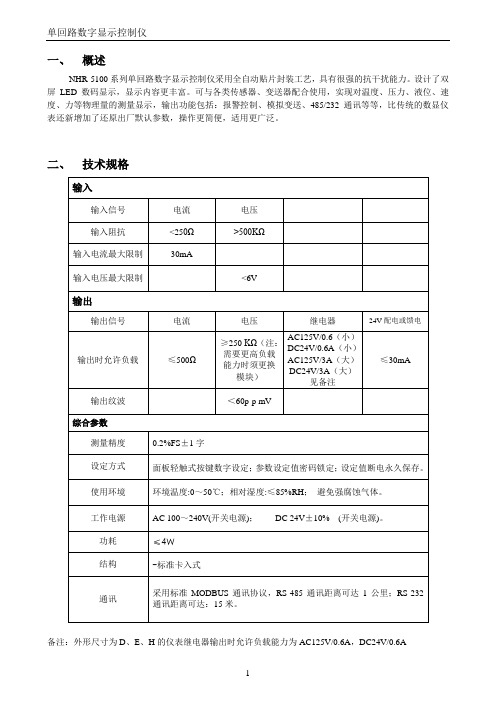

一、概述NHR-5100系列单回路数字显示控制仪采用全自动贴片封装工艺，具有很强的抗干扰能力。

设计了双屏LED数码显示，显示内容更丰富。

可与各类传感器、变送器配合使用，实现对温度、压力、液位、速度、力等物理量的测量显示，输出功能包括：报警控制、模拟变送、485/232通讯等等，比传统的数显仪表还新增加了还原出厂默认参数，操作更简便，适用更广泛。

二、技术规格备注：外形尺寸为D、E、H的仪表继电器输出时允许负载能力为AC125V/0.6A，DC24V/0.6A三、仪表的面板及显示功能2）显示窗PV显示窗：显示测量；在参数设定状态下, 显示参数符号SV显示窗：显示输入分度号、报警值等，可根据要求自行选择显示；在参数设定状态下，显示设定参数值3）面板指示灯4) 操作按键从上至下依次为：从上至下依次：AL1：第一报警指示灯确认键：数字和参数修改后的确认.AL2：第二报警指示灯翻页键：参数设置下翻键AL3：第三报警指示灯位移键：按一次数据向左移动一位AL4：第四报警指示灯返回键：长按2秒可返回上一级参数减少键：用于减少数值增加键：用于增加数值5）标准配线仪表在现场布线注意事项：PV 输入(过程输入)1. 减小电气干扰，低压直流信号和传感器输入的连线应远离强电走线。

如果做不到应采用屏蔽导线，并在一点接地。

2. 在传感器与端子之间接入的任何装置，都有可能由于电阻或漏流而影响测量精度。

热偶或高温计输入应采用与热偶对应的补偿导线作为延长线，最好有屏蔽RTD（铂电阻）输入三根导线的电阻必须相同，导线电阻不能超过15Ω四、仪表型谱及接线图1、 仪表型谱NHR-5100—）— ）（1） （2） （3）（4） （5）（6） （7） （8） （9）2、 仪表接线图注: 外形代码为F的电压、电流输入必须通过短路环切换外形代码为F的主板示意图如下:J1、J2为第一路输入信号切换位置J3、J4为第二路输入信号切换位置五、通电设置仪表接通电源后,即进入自检状态,自检完毕后,仪表自动转入工作状态，在工作状态下，按压键显示LOC，LOC参数设置有如下：1、1）Loc等于任意参数可进入一级菜单（LOC=00；132时无禁锁）；2) Loc=132，可进入二级菜单；3) Loc=130，可进入时间设置菜单；对于带打印功能的表。

虹润NHR-100检测字典、过程校验仪
概述：
NHR-100过程校验仪是一种多功能、高精度的便携式仪器，可用于校准、测试工业过程装置及各种电气设备，支持电流、电压、电阻、频率、热电偶、热电阻等多种信号类型，最高精度可达0.01%，是工业现场、实验室以及各类仪表制造商必备的计量测量工具。

功能：
·电压测量/输出
·电流测量/输出
·电阻测量/输出
·模拟二线制变送器
·冷端手动、自动补偿选择
·13种热电偶、热电阻测量/输出
·脉冲计数
·保存并调用10组设定
·电压输入保护设计
·自动斜坡和阶梯输出
特点：
·独创的保护电路，防止误操作引起的损坏
·超高精度，最高可达0.01%
·信号输出和测量可同步进行
·环路供电
·随身携带，使用方便
·智能插孔闪光提示，避免误操作
·查表功能,实现热偶mV值、电阻值与温度的快捷互查。

版本号：5200-160112NHR-5200系列双回路数字显示控制仪使用说明书一、产品介绍NHR-5200系列双回路数字显示控制仪采用了表面贴装工艺，全自动贴片机生产，具有很强的抗干扰能力。

本仪表支持多种信号类型输入，可与各类传感器、变送器配套使用，实现对温度、压力、液位、速度、力等物理的测量显示，带报警控制、模拟变送输出、485/232通讯等输出功能，带双屏数码管显示，可自由设定上、下窗口显示内容，可订制数学运算功能，可针对两路测量信号进行加、减、乘、除运算，其适用范围非常广泛。

二、技术参数 输入输入信号 电流 电压 电阻 电偶 输入阻抗 ≤250Ω ≥500K Ω 输入电流最大限制 ≤30mA 输入电压最大限制 ≤6V 输出输出信号 电流 电压继电器24V 配电或馈电 输出负载能力≤500Ω≥250K Ω（注：需要更高负载能力时须更换模块）AC220V/0.6（小） DC24V/0.6A （小） AC220V/3A （大） DC24V/3A （大） 见备注≤30mA综合参数 测量精度 0.2%FS ±1字设定方式 面板轻触式按键数字设定;参数设定值密码锁定;设定值断电永久保存。

显示方式 -1999～9999测量值显示，0～100%测量值光柱显示，发光二级管工作状态显示 使用环境 环境温度：0～50℃；相对湿度：≤85%RH ； 避免强腐蚀气体 工作电源 AC 100～240V （开关电源），（50-60HZ ）； DC 20～29V （开关电源） 功耗 ≤5W 结构 标准卡入式通讯采用标准MODBUS 通讯协议，RS-485通讯距离可达1公里，RS-232通讯距离可达15米注：仪表带通讯功能时，通讯转换器最好选用有源转换器备注：外形尺寸为D 、E 的仪表继电器输出时允许负载能力为AC220V/0.6A ，DC24V/0.6A 三、仪表的显示面板和功能键1）仪表外形尺寸及开孔尺寸：外形尺寸开孔尺寸160*80mm（横式/光柱）152*76mm80*160mm（竖式/光柱）76*152mm96*96mm（方式）92*92mm96*48mm（横式）92*45mm48*96mm（竖式）45*92mm72*72mm（方式）68*68mm2）数码管PV：显示第一路测量值；可根据要求自行选择显示；在参数设定状态下，显示参数符号。

版本号：5300-150105 NHR-5300系列人工智能温控器/调节仪使用说明书一、产品介绍NHR-5300系列人工智能温控器/调节仪采用真正的人工智能算式，仪表启动自整定功能，可以根据被控对象的特性，自动寻找最优参数以达到很好的控制效果，无需人工整定参数。

控温精度基本达±0.1℃，无超调、欠调，达国际先进水平。

可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示，并配合各种执行器对电加热设备和电磁、电动阀进行PID调节和控制、报警控制、数据采集等功能。

适用于工业炉，电炉，烘箱，试验设备，制鞋机械，注塑机械，包装机械，食品机械，印刷机械等行业。

仪表具有多种输入类型，一台仪表可以配接不同的输入信号，大大减少了备表的数量。

仪表可选择单组PID控制或两组PID运算控制(如加热/冷却控制系统)。

PID控制输出可选：电流、电压、SSR固态继电器、单/三相SCR过零触发、阀门正反转控制等多种方式。

可附加位式报警控制、模拟变送输出、RS485/232通讯等功能。

备注：外形尺寸为D 、E 的仪表继电器输出时允许负载能力为AC220V/0.6A ，DC24V/0.6A 。

三、仪表的面板及显示功能2）显示窗PV 显示窗：显示测量值；在参数设定状态下, 显示参数符号 SV 显示窗：手动状态下显示PID 运算结果；自动状态下的显示内容可通过二级菜单中的DISP 进行定义； 参数设置状态下显示设定参数值 3）面板指示灯A/M ：手/自动切换指示灯 EV1：事件报警指示灯AL1：第一报警指示灯AL2：第二报警指示灯OP1：输出指示灯（正转） OP2：输出指示灯（反转） OP3：输出指示灯 OP4：输出指示灯确认键：数字和参数修改后的确认 翻页键：参数设置下翻键退出设置键：长按2秒可返回测量画面 配合 键可实现自动/手动控制输出的切换位移键：按一次数据向左移动一位返回键：长按减少键：用于减少数值带打印功能时，显示时间在点动输出时，可以实现阀位点动关小增加键：用于增加数值带打印功能时，用于手动打印在点动输出时，可以实现阀位点动开大 仪表在现场布线注意事项：PV 输入（测量输入）1、减小电气干扰，低压直流信号和传感器输入的连线应远离强电走线。

版本号：1100-190410 NHR-1100/1104系列简易型单回路数字显示控制仪使用说明书产品介绍NHR-1100/1104系列简易型单回路数字显示控制仪，傻瓜式操作，0.3级测量精度，7款外型尺寸，双四位LED显示，可支持热电偶、热电阻、电压(可开方运算)、电流(可开方运算)及变送器输入，适用温度、压力、流量、液位、湿度等工业过程量的监测。

支持2路报警功能，支持1路变送输出或支持采用标准MODBUS 协议的RS485通讯接口，1路DC24V馈电输出，输入端、输出端、电源端光电隔离，100-240V AC/DC 或12-36V DC开关电源供电，标准卡入式安装，工作环境温度在0-50℃，且相对湿度5-85%RH无凝结。

1 显示面板外观结构图（2）SV显示窗测量状态下显示输入类型等参数参数设定状态下显示设定值（3）第一报警（AL1）和第二报警（AL2）指示灯、运行灯（RUN）和输出灯（OUT）（4）确认键（5）移位键（6）减少键（7）增加键从外壳中取出表芯的方法仪表的表芯可以从表壳中拔出，其方法是将仪表前面板两侧的锁扣向外侧拨开，然后抓住仪表的前面板向外拔，即可使表芯与表壳分离。

在回装时，将表芯插入表壳后一定要推紧，并将锁扣锁紧，以保证防护标准。

仪表外形尺寸及开孔尺寸:2 选型表NHR-1100□-□-□/□/□（）-□-（）简易型单回路数字显示控制仪①②③④⑤⑥⑦NHR-1104□-□-□/□/□（）-□-（）简易型单回路数字显示控制仪，1℃分辨率备注：1路继电器（带有常开常闭触点）触点容量：AC220V/3A、DC30V/5A （阻性负载）2路继电器（仅一组常开触点）触点容量：AC220V/3A、DC30V/5A （阻性负载）规格尺寸为H的仪表，继电器触点容量：AC125V/0.5A、DC24V/0.5A（阻性负载）3 接线规格尺寸为A、B、C、D、E型接线图注：横竖式仪表后盖接线端子方向不一样，见示意图1规格尺寸为F型接线图规格尺寸为H型接线图注：上述接线图中在同一组端子标有不同功能的，只能选择其中一种功能。
