数字(光柱)单路显示报警仪表

4、产品使用4．1上电预热三分钟(系统初始化阶段)Es2000使用说明书1．开机自检，LCD依次点亮时间显示区、功能图标、气体浓度显示区、查阅项图标、单位、量程和光柱(图4—1—1)后，屏幕及指示灯全亮一秒钟。

蜂鸣器短鸣两下，而后进入预热状态。

2．预热时，绿灯亮，数字从C180递减到C 000(图4—1—2)，然后进入正常监控状态。

在预热期间可按住键3秒退出预热，直接进入正常监控状态(图4—1—3)。

3．光柱顶端数字显示本机量程。

4．2监控状态1．监控状态：在此状态，系统响应按键输入；正常情况下【不报警、不报故障)，时钟显示实时时间，数字部分显示气体浓度值，光柱对应显示·4～20mA电流对应输出(图4—1—3)。

2．正常情况下，按回3秒，系统进入自检状态(见4．1第一条)；3秒无动作背光灭。

有按键操作、系统有故障，报警时背光自动点亮。

3、报警状态：当浓度值大于或等于低段报警值时，系统发出低段报警声、光信号，系统低段报警输出(继电器1动作。

A1图标亮，如图4—2—1)，报警状态锁定；当浓度值大于或等于高段报警值时。

系统发出高段报警声、光信号。

系统高段报警输出(继电器1、2动作，A1、A2图标亮，如图4—2—2)；按回可消除声音报警．按⑩退出报警状态，系统进入下一次检测。

4．报故障状态：A) 当系统线路发生故障(断路、短路等)。

浓度显示区显示。

Err"，黄灯闪烁，故障图标(F)点亮(图4—2—3)．蜂鸣器同步发声，按回可消声。

线路故障时输出0rnAoB) 当AC220V主电源故障时，绿灯、黄灯同时闪烁，蜂鸣器同步发声，按可回消声。

C)当备电DC欠E,B寸。

绿灯、黄灯闪烁。

DC图标点亮(图4—2—4)，蜂呜器同步发声。

按回消声；当系统DC备电故障或检测不到时，黄灯闪烁。

DC图标点亮(图4—2—4)，蜂鸣器同步发声，按固消声。

故障状态可自动恢复。

5．线路报故障和报警不能同时进行；AC、Dc电源报故障时不影响线路报警、报故障；线路报故障、报警时不影响电源报故障。

1．智能信号输入方式，在线修改输入信号种类。

2．可任意设置测量量程和报警范围。

3．先进的软件抗干扰，有效抑制各类现场干扰。

4．通过键盘进行参数设置和计量校准，无电位器等可调部件，长期稳定性好。

5．环境温度及热电阻引线电阻自动补偿。

6．可具备对变送器的配电功能。

7．隔离的电流输出方式及输出量程范围可任意设置。

8．具有光柱，双色光柱等模拟显示功能。

9．最多四路报警输出。

技术参数通用的技术指标请参考本公司手册中的《数显仪表通用技术指标》。

产品选型注：有光柱仪表的外形尺寸仅有横式（０）、竖式（１）两项可选。

四、显示说明1.数码管显示:a、参数设定状态下:上排显示参数代码，下排数码管显示参数值。

b、运行状态下：上排数码管显示测量值、下排数码管显示第一路（SP1）报警值。

c、单排数码管，在测量状态下数码管显示测量值，参数设置时该数码管依次显示参数代码和参数值，即：首先显示参数代码，按SET键后显示参数值，再次按键后继续显示下一条参数代码，以此类推。

2.光柱指示:显示测量值的百分比。

双色光柱底色为绿，测量值为红，应用于液位指示。

3.指示灯:SP1：SP1报警SP2：SP2报警SP3：SP3报警SP4：SP4报警。

五、键盘定义1. 在仪表运行状态下:SET:仪表由正常运行状态转入参数设置状态。

∧:下排显示切换键，每按一次第二排显示窗口数据自动在SP1值，测量值占量程的百分比，输出量的百分比之间切换，但如出厂时经固化则固定显示SP1值，此时∧键无效。

∨、MAN:在运行状态下无作用。

2. 在参数设置状态下:SET:先按此键，再按MAN键，即进入参数设置状态。

每一项参数修改完成后按SET键进行确认并自动转入下一菜单，直到退出设置而转入正常运行状态。

则同时按SET和MAN键即可。

＞:光标移位键，按动一次光标右移一位，到个位位置后自动循环到首位。

∧:增1键，按一次数字增1，当光标在最右位数字时，长按此键（2秒以上）可作连续加。

液位计配套远传仪表XGZU—500型智能光柱指示数字显示调节报警仪使用说明书上海风雷自动化仪表有限公司前言XGZU—500系列光柱指示数字显示液位调节报警仪是我公司研制开发的新一代智能化数字显示兼光柱指示通用化极强的显示调节仪。

由于仪表以微处理器为核心，软件进行信号处理，能灵活方便地设定个参数，故具有高精度、高可靠、通用性极强的特点。

为用户选型，备品管理带来了方便。

该系列仪表还可配接各类变送器，可广泛适用于化工、石化、电力、冶金、轻纺、环保、城建等行业。

实现对被测对象的自动测量和显示及控制。

● 量程范围可自行任意方便设定（包括小数点位置）。

● 自动稳零系统，保证仪表长期稳定性。

● 软件进行调零和调满度，调校便捷。

● 无电位器等调整器件，使仪表稳定性、抗震动等性能都得到极大的改善。

● 仪表配置2个报警点，报警方式分为上限或下限可供选择，有越限声光报警和继电器接点输出。

一、主要技术性能● 输入信号：501（电阻型）0~5000Ω（根据配套液位计量程阻值设定约500Ω/m）503（电流型）4~20mA（可编量程），输入阻抗50Ω● 测量范围：四位LED数显：可编量程-1999~999951线光柱指示：0~100%指示● 供变送器电源：24VDC 40mA（限电流型）● 变送器输出电流：4~20mA（RL≤500Ω）（0~10mA RL≤1kΩ，限电阻型，订货时提出）● 基本误差：数字显示±0.5%FS +1个字光柱指示±1根线±4%设定误差±0.5%FS +1个字切换差±1%FS变送输出±0.5%FS● 显示分辨率0.01、0.1、1● 报警控制：面板有上限（H）、上上限（HH）、下限（L）、下下限（LL）报警灯及对应的输出继电器。

当显示值高于或低于用户设定的上、下限值时，对应的报警灯闪烁显示，且对应的继电器接点状态改变，同时伴有声响。

● 声响消除：当用户确认越限后，按任意键可消除声响。

è技术参数显示方式:数码管：单排(4位)，双排(8位)可选光柱：可选(72×72和48×48尺寸的仪表无光柱) 范围：-1999~9999输入信号:热电偶：K 、E 、S 、B 、J 、T 、R 、N 冷端温度补偿范围：-15~60℃冷端温度补偿准确度：±2℃热电阻：Pt100、Cu100、Cu50、BA2、BA1 三线制，引线电阻补偿范围≤15Ω直流电压：0~20mV 、0~75mV 、0~100mV 、0~5V 、1~5V 直流电流：0~10mA 、4~20mA 线性电阻：0~400Ω(远传压力表)精度：±0.2%F.S温度漂移：0.02℃/℃(温度信号输入);50ppm/℃(线性信号输入)分辨率：0.1℃(温度信号输入);显示末位1个字(线性信号输入)采样率：≤500ms 输入阻抗：电流：≤100Ω;电压：≥500k Ω输出类型:模拟输出(可选)：精度：±0.2%F.S 负载能力：电流：4~20mA:≤500Ω; 0~10mA:≤1k Ω电压：0(1)~5V:≥1M Ω; 0~10V:≥2M Ω配电输出： DC 24V ±10%(I ≤30mA )报警输出(4路可选)：点数：≤4路继电器输出(无源触点) 触点容量：5A/250V AC 或3A/24V DC 通讯输出(可选)：模式：RS485 MODBUS RTU slave 距离：≤1.2km (取决于负载点数和波特率) 波特率：≤19200bps介电强度(漏电流1mA ,测试时间1分钟): ≥1000V AC (输入/输出) ≥1500V AC (电源/输入)≥1500V AC (电源/输出)绝缘阻抗: ≥100M Ω(输入/输出/电源)供电电源:交流：220V ±20%，频率：50/60Hz 直流：24V ±20%功耗: ≤5W 使用环境:工作温度：-10~60℃存储温度：-30~70℃退出至测量状态在菜单设置状态：SET+MAN 测量状态注：在菜单设置状态1分钟无按键操作自动退出至测量状态进入参数设置状态南京优倍电气有限公司Nanjing New Power Electric Co., Ltd.单通道智能数字显示报警仪使用说明书2、按键操作è参数设置表一（参数说明）è型谱è操作面板1、表五（输出方式）表四（报警方式）96×96V AC接线图22072×72V22096×48（48×48×482200~4不进行抗干扰模式5~1011~1516~2021~30方式1：通用的干扰抑制，数字越大效果越好下同()方式2：二阶滤波算法的干扰抑制方式3：抗脉冲干扰方式方式4：时间阻尼器方式160×80（）V AC接线图80×160220表二（输入信号类型）表三（抗干扰模式）è安装尺寸è常见故障处理è注意事项1、电源接入前，请先确认仪表是220V AC还是24V DC供电，避免接错烧坏仪表；2、信号输入线应避免和电源线、高压线、负载线等强电线一起走线，避免信号受到干扰；3、本仪表不适合在强震动、腐蚀气体、高湿度和强磁场环境下使用。

目录一、HR-WP系列智能数字(光柱)单路显示报警仪表性能特点 (1)二、技术指标 (1)三、仪表参数设置 (1)四、接线方法 (4)五、仪表选型方法 (6)六、单回路仪表通讯协议 (8)一、HR-WP系列智能数字(光柱)显示报警仪表性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。

2、万能信号输入，通过菜单设置即可配接常用热工信号。

3、可在线修改显示量程、变送输出范围、报警值及报警方式。

4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。

5、数字化校准技术，无电位器等可调部件。

6、热电偶冷端温度及热电阻引线电阻自动补偿。

7、可对外接的二、三线制变送器提供配电功能。

8、变送输出、通讯、独立电源采用光电隔离。

9、具备光柱模拟显示功能。

10、具备RS232或RS485通讯功能，采用标准MODBUS协议与上位机连接可构成数据采集系统及控制系统。

二、技术指标1、具有9种热电偶K、E、S、B、T、J、R、N、Wre3-25，6种热电阻Cu50、Cu100、Pt100、BA1、BA2，0-400欧姆线性电阻，30-350Ω远传电阻，0-20mV，0-100 mV，0-10 mA，0-20 mA，4-20 mA，0-5 V，1-5 V，0-10 mA开方输入，4-20mA开方输入0-5V开方输入，1-5V开方输入，-5V-5V。

2、热电偶具有可选峰值锁定功能（需硬件改动）3、开方输入具有小信号切除功能，二级菜单的SL5，切除从0.1%-100.0%。

4、继电器输出具有延时功能，SL8设置1-9对应0.5s-4.5s。

5、通信带光电隔离，波特率2400，4800，9600三档。

6、断线报警时，第四路继电器输出。

7、采样具有抗干扰功能SL7设置从0-30，滤波时间分别为：0—0s，1—0.25s，2—0.5s，3—1s，4—2s，5—3s，6—4s，7—5s，8—6s，9—7s，10—8s，11—1s，12—2s，13—4s，14—8s，15—2s，16—4s，17—8s，18—4s，19—8s，20—4s，21—8s，22—4s，23～30—8s0：无处理1：快速响应且测量稳定但不能抗脉冲干扰处理2-10：滑动平均滤波11-30：抗脉冲干扰滑动平均滤波。

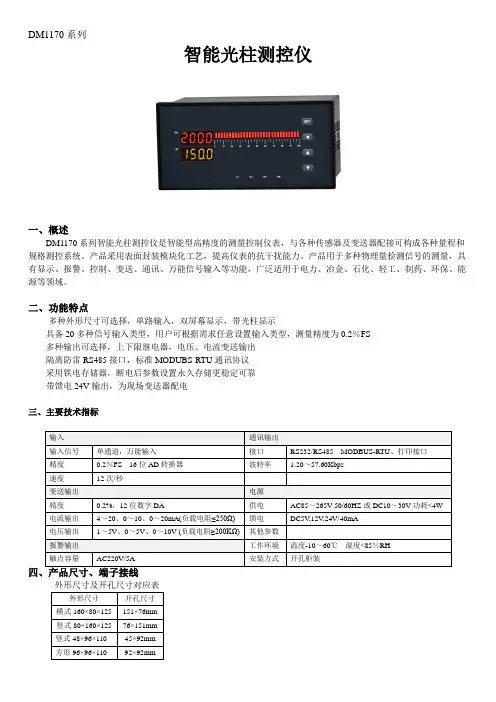

DM1170系列
智能光柱测控仪
一、概述
DM1170系列智能光柱测控仪是智能型高精度的测量控制仪表，与各种传感器及变送器配接可构成各种量程和规格测控系统。

产品采用表面封装模块化工艺，提高仪表的抗干扰能力。

产品用于多种物理量检测信号的测量，具有显示、报警、控制、变送、通讯、万能信号输入等功能，广泛适用于电力、冶金、石化、轻工、制药、环保、能源等领域。

二、功能特点
多种外形尺寸可选择，单路输入，双屏幕显示，带光柱显示
具备20多种信号输入类型，用户可根据需求任意设置输入类型，测量精度为0.2％FS
多种输出可选择，上下限继电器，电压、电流变送输出
隔离防雷RS485接口，标准MODUBS-RTU通讯协议
采用铁电存储器，断电后参数设置永久存储更稳定可靠
带馈电24V输出，为现场变送器配电
三、主要技术指标
外形尺寸及开孔尺寸对应表
横式160×80端子接线图
五、产品选型
智能测控仪DM1170-□□-□□□-□□()
①②③④⑤⑥⑦⑧
备注：1、选型时根据接线图选择功能，因接线端子数量有限，同一组端子上只能选择一种功能，
2、选型必须完整，没有选到的功能也要填上代码。

3、该系列产品可以带两个变送输出两个串口输出，选型时增加代码即可。

选型举例：DM1170-A58-R2T1S-2A。

智能数字显示报警仪使用说明书Ver.2007.1.智能数字(光柱)显示报警仪通过ISO9001:2000国际质量体系认证中华人民共和国计量器具生产制造许可证通过国际电工委员会IEC61000-4-0:1995标准的电磁兼容试验目 录一、概述 (1)二、智能数字显示报警仪表性能特点 (2)三、技术指标 (2)四、仪表参数设置 (5)五、仪表接线方法 (17)六、仪表选型方法 (26)七、仪表的校准 (27)八、仪表报警的设置 (31)九、仪表的故障处理 (34)十、仪表的安装 (37)十一、仪表的定货与随机附件 (44)概 述本系列智能数字显示仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。

本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。

本系列智能数字显示仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。

智能数字显示仪表以双排或单排四位LED显示测量值（PV）和设定值（SV），以单色或双色光柱进行测量值百分比的模拟显示，还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、4种报警方式，可选配1～4个继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等。

1一、智能数字显示报警仪表性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。

2、万能信号输入，通过菜单设置即可配接常用热工信号。

3、可在线修改显示量程、变送输出范围、报警值及报警方式。

4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。

WT-100系列智能单回路光柱数显控制变送仪表使用说明书电子四十六所·　天津索思公司目录第一章概述 (1)一、适用范围： (1)二、性能特点： (1)三、仪表的主要技术指标： (2)四、仪表外形图: (3)五、接线端子图 (4)六、仪表显示面板说明 (5)七、基本操作方式 (5)第二章仪表的参数设置 (7)一、参数结构及说明 (7)二、如何进入和退出参数设置状态 (11)三、仪表的选型设置 (12)四、小数点位置的设定 (15)五、仪表输入范围和数字显示范围的设置 (15)六、光柱显示量程的设定 (17)八、报警方式的设定 (18)第三章仪表设置举例 (20)一、用Pt100测温 (20)二、用热电偶测温 (21)三、配接差压变送器（4～20mA）测流量 (22)四、配接薄膜差压变送器（0～40mV）测流量 (23)五、报警方式设置举例 (24)第四章仪表的故障显示 (27)第五章仪表型号说明及订货指南 (28)第一章概述一、适用范围：本仪表可以与各种热电偶、热电阻以及输出标准电流、标准电压及非标准毫伏信号的各种传感器或变送器配合使用，将各工业对象中气体、液体、蒸气或烟气等工业介质的温度、压力、流量、液位等工业参数进行显示、调节、报警。

广泛用于化工、冶金、石油、电力、水利、制造等各部门。

二、性能特点：全功能信号输入数字显示，准确直观两路或四路独立报警器，每路拥有四种基本报警方式可为变送器提供DC24V电源具有高性能的D/A输出功能高性能开关电源供电用户可以对参数进行自由设定具有掉电保护功能，用户设置的参数掉电后能长期保存全数字自动调校无电位器结构保证长期稳定性自修正A/D转换器，高精度、低漂移、长期稳定性好三、仪表的主要技术指标：1、输入信号： 热电阻 PT100，CU100，CU50热电偶 N，K，E，J，T，S，R，B模拟信号 DC mV，mA，V脉冲信号 ≤10KHz 幅度4～24V(选择项)远传压力电阻 0～400Ω 激励电流 ＜0.3mA 或0～4kΩ 液位电阻2、显示方式：四位数字显示 0.56”LED，101段光柱显示3、显示范围：数字：-999～9999 光柱 0～1004、精度等级：0.5级5、输出信号：继电器触点输出 220V/1A (阻性负载，内部电火花消除电路)标准模拟信号输出 0～10mA(≤1000Ω)0～5V (≥250kΩ)4～20mA(≤750Ω)1～5V (≥250kΩ)输出与输入完全隔离，可为变送器提供DC 24V/50mA电源6、仪表设置：可对仪表类型、输入范围、显示范围、显示方式、报警类型、报警限值、输出类型等参数进行设置。

一、使用说明1、概要1．1使用注意事项1、本仪表使用的LCD不能挤压、碰撞，仪表最好能固定在仪表柜上。

2、本仪表的键盘采用的是薄膜键盘，操作时，用手指轻按，不要用尖锐的物体挤压薄膜。

3、本仪表的安装地点不应有强电磁干扰，若仪表周围有强电磁干扰，请将仪表及与仪表相连的信号线屏蔽。

4、应在一次记录时间的有效范围内，提前读取数据，以免记录时间超出记录范围后，前期记录数据被覆盖掉。

5、仪表使用前请将时间校对准确，正常使用后不得再去调整时间。

6、在仪表长期不使用，应存放在暗处、避强光、干燥、温度在-10℃到+35℃之间的环境中。

1．2仪表功能简介1、实时数据采集、记录，历史测量数据查询。

2、图形LCD显示，表现丰富。

实时数据、历史数据都采用曲线显示。

五种曲线分辨率：128*40、128*80、128*120、128*160、128*200 ，可由用户根据测量范围及实际测量值进行调整，从而得到更细致的曲线显示效果。

3、测量值数字显示，百分比光柱指示，上下限报警，报警状态指示。

4、手动查询、自动查询、按用户给定时间查询、最后40次报警记录查询等四种历史纪录查询模式。

5、各通道记录时间动态分配，关闭的通道的数据存储空间自动分配给打开的通道，有效提高了储存空间的利用率，并在单通道、两通道运行时有效延长记录时间。

6、数据采用非易失性存储器存储，掉电后数据仍永久保存。

7、采用硬件实时时钟，掉电后仍能正常运行10年，并带闰年补偿。

7、允许多种输入类型。

1．3仪表主要性能指标1、基本误差：±0.2%F.S±1个字2、输入信号及测量范围：热电偶: K(0--1300℃)、S(0--1700℃)、B(0--1800℃)、T(-200--400℃)、E(-200--1000℃)、J(0--800℃)、Wre325(0--2300℃)、N(0--1300℃) 热电阻：Pt100(-200--600℃)、Cu50(-50--150℃)标准电流：0--10mA、4--20mA、0--20mA标准电压：0-5V、1-5V、0--10V3、冷端补偿误差：±1℃4、分辨力：1℃、0.1℃5、采样周期：1秒6、电源电压：85V-264V7、环境温度：-10-50℃8、环境湿度：<85% RH1．4面板简介A型：96*96mm○1：显示区○2：翻页、取消及小数点设键○3：确定键○1○4：菜单光标左移键○2○5：参数值增加键○3○6：菜单光标右移键○4○7：参数值减少键○5○6○7D型：160*80mm③①④⑥⑦⑤②1．5仪表显示界面介绍本仪表的用户界面主要由四大部分组成：实时曲线、多通道数显、历史曲线、参数设置，每一部分又由若干界面组成。

智能数字显示控制仪一、主要特点◆兼容输入种信号热电阻：热电偶：并带自动冷端温度补偿。

标准信号：～～～线性非标信号：～～Ω以内，任意信号可按输入信号与对应量程设定好，即可使用。

单片机智能化零点和放大倍数可手动调整，长期使用线性无漂移。

全部参数可按要求自由设定。

◆报警控制参数可设定最多可带四路控制继电器输出。

每路继电器的报警值和回差可分别设定。

每路继电器的输出方式可自由设定（上限报警或下限报警）◆变送输出参数可多种选择变送输出类型：～～～变送范围可自由设定。

◆具有多种标准串行双向通讯功能。

◆配置智能采集器和平台的组态软件，可实现上位机联网。

二、主要指标◆测量范围：～◆测量精度：±字◆供电电压：(±)◆使用环境：温度～℃,相对湿度≤◆电源功耗：≤三、面板说明（以*面板为例）四、型号定义五、输入类型选型代码（与参数对应）代码输入类型与测量范围代码输入类型与测量范围代码输入类型与测量范围(～℃)(～℃)非标信号(～)(～℃)(～℃)电阻非标信号（～Ω）(～℃)～(～)频率非标信号（～）(～℃)～(～)～开方(～)(～℃)～(～)～开方(～)(～℃)～(～)～开方(～)(～℃)～(～)～开方(～)(～℃)～(～)全切换输入长按键秒后，就可进入下列菜单：每按一次减键就照下列顺序变化参数，参数循环变化！要设定当前参数值，按一下键进入，通过移位键与加减键改变数值，设定好再按一下键确认！如要参数功能设定范围出厂值说明上限报警值～显示上限报警的报警设定值上限报警回差～显示上限报警的回差值下限报警值～显示下限报警的报警设定值下限报警回差～显示下限报警的回差值上上限报警值～显示上上限报警的报警设定值上上限报警回差～显示上上限报警的回差值下下限报警值～显示下下限报警的报警设定值在进入一级菜单中出现时，按一下键，在窗口输入密码，按一下键进入下列菜单：每按一次减键就照下列顺序变化参数，参数循环变化！要设定当前参数值，按一下键进入，通过移位注：接远传压力表输出，以量程输出～Ω为例，把设为，，，与，，，，设定好，就能显示测量值！八、应用说明仪表与传感器量程的选择：所有传感器的量程一定要与仪表的量程一致，否则，仪表显示不准例：液位变送器量程米（铭牌为准），输出例一：以上面米变送器为例！高于米，低于米都要报警（用户可根据自己的实际情况改变报警方式）例四：特殊要求！有客户在使用光柱仪表时，如买的变送器量程,实际测量液位，需要光柱条的百分百显示随的变化，显示还是真实的测量值！如下设定参数：把设为，，，与，九、附加说明、通讯及打印协议（另附）、维护与质保由于设计上已考虑到仪表的长期稳定性，在正常使用情况下，仪表无需特别维护。

单回路数字显示控制仪使用说明书U-HSX5100-ZXCN1 1.产品介绍单回路数字显示控制仪采用全自动贴片封装工艺，具有很强的抗干扰能力。

设计了双屏LED数码显示，显示内容更丰富。

可与各类传感器、变送器配合使用，实现对温度、压力、液位、速度、力等物理量的测量显示，输出功能包括：报警控制、模拟变送、485/232通讯等等，比传统的数显仪表还新增加了还原出厂默认参数，操作更简便，适用更广泛。

2.技术参数表1输入输入信号电流电压电阻电偶输入阻抗≤250Ω≥500KΩ输入电流最大限制≤30mA输入电压最大限制≤6V输出输出信号电流电压继电器24V配电或馈电输出负载能力≤500Ω≥250KΩ（注：需要更高负载能力时须更换模块）AC220V/0.6（小）DC24V/0.6A（小）AC220V/3A（大）DC24V/3A（大）见备注≤30mA综合参数测量精度0.2%FS±1字设定方式面板轻触式按键数字设定；参数设定值密码锁定；设定值断电永久保存。

显示方式-1999～9999测量值显示，0～100%测量值光柱显示，发光二级管工作状态显示使用环境环境温度：0～50℃；相对湿度：≤85%RH；避免强腐蚀气体工作电源AC100～240V（开关电源），（50-60HZ）；DC20～29V（开关电源）功耗≤5W结构标准卡入式通讯采用标准MODBUS通讯协议，RS-485通讯距离可达1公里，RS-232通讯距离可达15米。

注：仪表带通讯功能时，通讯转换器最好选用有源转换器备注：外形尺寸为D、E、H的仪表继电器输出时允许负载能力为AC220V/0.6A，DC24V/0.6A。

3.仪表的显示面板与功能键图1（1）仪表外形尺寸及开孔尺寸：表2外形尺寸/代码开孔尺寸外形尺寸/代码开孔尺寸160*80mm（横式）/A152*76mm72*72mm（方式）/F68*68mm 80*160mm（竖式）/B76*152mm48*48mm（方式）/H45*45mm 96*96mm（方式）/C92*92mm160*80mm（横式光柱）/K152*76mm 96*48mm（横式）/D92*45mm80*160mm（竖式光柱）/L76*152mm 48*96mm（竖式）/E45*92mm96*96mm（方式光柱）/M92*92mm （2）数码管PV显示窗：显示测量值；在参数设定状态下，显示参数符号SV显示窗：显示输入分度号、报警值等，可根据要求自行选择显示；在参数设定状态下，显示设定参数值。

ZN系列数字显示报警仪使用说明书Ver.2007.1.智能数字(光柱)显示报警仪∙通过ISO9001:2000国际质量体系认证∙中华人民共和国计量器具生产制造许可证∙通过国际电工委员会IEC61000-4-0:1995标准的电磁兼容试验目录一、概述 (1)二、智能数字显示报警仪表性能特点 (2)三、技术指标 (2)四、仪表参数设置 (5)五、仪表接线方法 (15)六、仪表的校准 (22)七、仪表报警的设置 (24)八、仪表的故障处理 (27)九、仪表的安装 (30)十、仪表的定货与随机附件 (31)概述本系列智能数字显示仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。

本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。

本系列智能数字显示仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。

智能数字显示仪表以双排或单排四位LED显示测量值（PV）和设定值（SV），以单色或双色光柱进行测量值百分比的模拟显示，还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、4种报警方式，可选配1～4个继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等。

一、智能数字显示报警仪表性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。

2、万能信号输入，通过菜单设置即可配接常用热工信号。

3、可在线修改显示量程、变送输出范围、报警值及报警方式。

4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。

5、数字化校准技术，无电位器等可调部件。

虹润NHR-5100单路数字光柱显示控制仪产品特点：
更高的显示精度：≤0.2%（长期稳定）。

可靠的电源保护：防浪涌和防雷。

可靠的信号保护：防过流和过压。

可靠的配电保护：限流≤30mA。

可靠的输出保护：防接触器火花。

人工智能PID控制算法：无超调、欠调、加热功率分段限制。

调节器广泛的适应对象：大滞后、热惯性、超调、纯时间比例调节。

功能强大：加热/制冷控制、超调抑制、外给定阀位控制。

手操器的事件输入功能：外部开关量输入、电平输入等。

手操器广泛的适应对象：DCS控制与阀门控制。

强大的伺服操作功能，取代伺服机构直接驱动阀门。

支持一键参数恢复功能（可恢复出厂参数设置功能）。

面板操作简单便捷，按键组合可快速修改参数。

显示方式多样；支持LED+ 光柱组合显示；方形显示仪表配备光柱显示。

外形尺寸多样；方形、横式、竖式。

通讯为标准的MODBUS（RTU模式）。

智能数字显示报警仪使用说明书Ver.2007.1.智能数字(光柱)显示报警仪∙通过ISO9001:2000国际质量体系认证∙中华人民共和国计量器具生产制造许可证∙通过国际电工委员会IEC61000-4-0:1995标准的电磁兼容试验目录一、概述 (1)二、智能数字显示报警仪表性能特点 (2)三、技术指标 (2)四、仪表参数设置 (5)五、仪表接线方法 (17)六、仪表选型方法 (26)七、仪表的校准 (27)八、仪表报警的设置 (31)九、仪表的故障处理 (34)十、仪表的安装 (37)十一、仪表的定货与随机附件 (44)概述本系列智能数字显示仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。

本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。

本系列智能数字显示仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。

智能数字显示仪表以双排或单排四位LED显示测量值（PV）和设定值（SV），以单色或双色光柱进行测量值百分比的模拟显示，还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、4种报警方式，可选配1～4个继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等。

一、智能数字显示报警仪表性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。

2、万能信号输入，通过菜单设置即可配接常用热工信号。

3、可在线修改显示量程、变送输出范围、报警值及报警方式。

4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。

智能数字显示报警仪使用说明书Ver.2007.1.智能数字(光柱)显示报警仪∙通过ISO9001:2000国际质量体系认证∙中华人民共和国计量器具生产制造许可证∙通过国际电工委员会IEC61000-4-0:1995标准的电磁兼容试验目录一、概述 (1)二、智能数字显示报警仪表性能特点 (2)三、技术指标 (2)四、仪表参数设置 (5)五、仪表接线方法 (17)六、仪表选型方法 (26)七、仪表的校准 (27)八、仪表报警的设置 (31)九、仪表的故障处理 (34)十、仪表的安装 (37)十一、仪表的定货与随机附件 (44)概述本系列智能数字显示仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。

本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。

本系列智能数字显示仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。

智能数字显示仪表以双排或单排四位LED显示测量值（PV）和设定值（SV），以单色或双色光柱进行测量值百分比的模拟显示，还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、4种报警方式，可选配1～4个继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等。

一、智能数字显示报警仪表性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。

2、万能信号输入，通过菜单设置即可配接常用热工信号。

3、可在线修改显示量程、变送输出范围、报警值及报警方式。

4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。
