《研究电磁感应现象》测练2

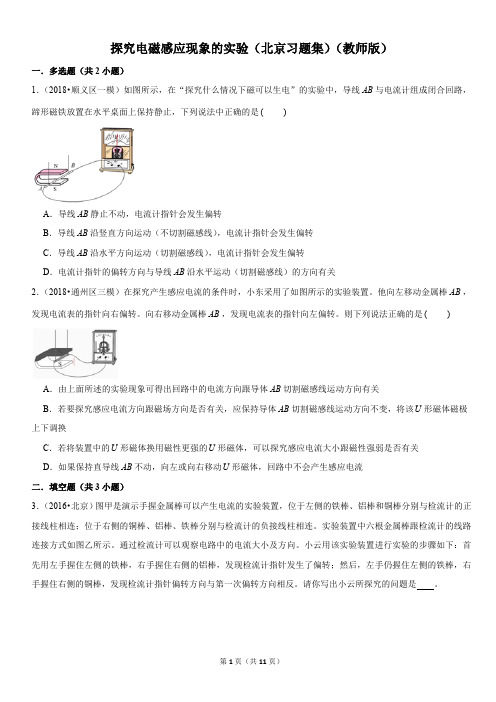

探究电磁感应现象的实验（北京习题集）（教师版）一．多选题（共2小题）1．（2018•顺义区一模）如图所示，在“探究什么情况下磁可以生电”的实验中，导线与电流计组成闭合回路，蹄形磁铁放置在水平桌面上保持静止，下列说法中正确的是 A ．导线静止不动，电流计指针会发生偏转B ．导线沿竖直方向运动（不切割磁感线），电流计指针会发生偏转C ．导线沿水平方向运动（切割磁感线），电流计指针会发生偏转D ．电流计指针的偏转方向与导线沿水平运动（切割磁感线）的方向有关2．（2018•通州区三模）在探究产生感应电流的条件时，小东采用了如图所示的实验装置。

他向左移动金属棒，发现电流表的指针向右偏转。

向右移动金属棒，发现电流表的指针向左偏转。

则下列说法正确的是 A ．由上面所述的实验现象可得出回路中的电流方向跟导体切割磁感线运动方向有关B ．若要探究感应电流方向跟磁场方向是否有关，应保持导体切割磁感线运动方向不变，将该形磁体磁极上下调换C ．若将装置中的形磁体换用磁性更强的形磁体，可以探究感应电流大小跟磁性强弱是否有关D ．如果保持直导线不动，向左或向右移动形磁体，回路中不会产生感应电流二．填空题（共3小题）3．（2016•北京）图甲是演示手握金属棒可以产生电流的实验装置，位于左侧的铁棒、铝棒和铜棒分别与检流计的正接线柱相连；位于右侧的铜棒、铝棒、铁棒分别与检流计的负接线柱相连。

实验装置中六根金属棒跟检流计的线路连接方式如图乙所示。

通过检流计可以观察电路中的电流大小及方向。

小云用该实验装置进行实验的步骤如下：首先用左手握住左侧的铁棒，右手握住右侧的铝棒，发现检流计指针发生了偏转；然后，左手仍握住左侧的铁棒，右手握住右侧的铜棒，发现检流计指针偏转方向与第一次偏转方向相反。

请你写出小云所探究的问题是 。

AB ()AB AB AB AB AB AB ()AB AB U U U AB U4．（2015秋•怀柔区期末）在学校实验室开放时，小丽对手摇发电机非常感兴趣，她想：发电机产生感应电流大小跟哪些因素有关呢？根据经验又想到可以根据小灯泡的亮度来判断电路中感应电流大小，于是她利用如图所示的手摇发电机开展了实验探究，得到如下表所示的实验现象。

4.5 电磁感应现象的两类情况同步练习一、选择题1、关于物理学发展过程中的认识，下列说法正确的是()A．奥斯特发现了电流的磁效应，并发现了电磁感应现象，揭示了磁现象和电现象之间的联系B．法拉第在分析了许多实验事实后提出，感应电流应具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化C．回路中的磁场发生变化时产生感生电动势，其本质是变化的磁场能在其周围空间激发感生电场，通过电场力对自由电荷做功实现能量的转移或转化D．导体在磁场中做切割磁感线运动时产生动生电动势，其本质是导体中的自由电荷受到洛伦兹力作用，通过洛伦兹力对自由电荷做功实现能量的转化2、在如图所示的四种磁场情况中能产生恒定的感生电场的是()3、飞机的机翼在空中飞行可以简化为如图所示的模型，如图所示，一金属半圆环置于匀强磁场中，当磁场突然减弱时，则()A．N端电势高B．M端电势高C．若磁场不变，将半圆环绕MN轴旋转180°的过程中，N端电势高D．若磁场不变，将半圆环绕MN轴旋转180°的过程中，M端电势高4、如图，导体棒在匀强磁场中做切割磁感线运动，下列说法正确的是() A．导体做切割磁感线运动产生动生电动势B ．导体棒中的自由电荷因受洛伦兹力而定向移动C ．导体棒中的自由电荷因受感生电场作用而定向移动D ．导体棒中的自由电荷热运动的速度为v 0 5、如图甲所示，n ＝50匝的圆形线圈M ，它的两端点a 、b 与内阻很大的电压表相连，线圈中磁通量的变化规律如图乙所示，则a 、b 两点的电势高低与电压表的读数为( )A ．φa>φb,20 VB ．φa>φb,10 VC ．φa<φb,20 VD ．φa<φb,10 V6、如图所示，导体AB 在做切割磁感线运动时，将产生一个感应电动势，因而在电路中有电流通过，下列说法中正确的是( )A ．因导体运动而产生的感应电动势称为动生电动势B ．动生电动势的产生与洛伦兹力有关C ．动生电动势的产生与电场力有关D ．动生电动势和感生电动势产生的原因是一样的7、如图所示，金属杆ab 以恒定的速率v 在光滑平行导轨上向右滑行，设整个电路中总电阻为R(恒定不变)，整个装置置于垂直纸面向里的匀强磁场中，下列叙述正确的是( )A ．ab 杆中的电流与速率v 成正比B ．磁场作用于ab 杆的安培力与速率v 成正比C ．电阻R 上产生的热功率与速率v 成正比D ．外力对ab 杆做功的功率与速率v 成正比8、把一个矩形线圈从理想边界的匀强磁场中的匀速拉出来，如图所示，第一次为v 1，第二次为v 2，且v 2＝2v 1，求：两种情况下拉力做的功W 1与W 2之比；拉力的功率P 1与P 2之比；线圈中产生的焦耳热Q 1与Q 2之比( ) A.W1W2＝12 B.Q1Q2＝21C.P1P2＝12D.P1P2＝149、在平行于水平地面的有界匀强磁场上方，有三个单匝线A 、B 、C 从静止开始同时释放，磁感线始终与线框平面垂直．三个线框都是由相同的金属材料做成的相同正方形，其中A不闭合，有个小缺口；B、C都是闭合的，但B的导线横截面积比C的大，如图所示．下列关于它们的落地时间的判断正确的是() A．A、B、C同时落地B．A最迟落地C．B在C之后落地D．B和C在A之后落地二、计算题10、如图甲所示，水平放置的线圈匝数n＝200匝，直径d1＝40 cm，电阻r＝2 Ω，线圈与阻值R＝6 Ω的电阻相连．在线圈的中心有一个直径d2＝20 cm的有界匀强磁场，磁感应强度按图乙所示规律变化．试求：(1)电压表的示数；(2)若撤去原磁场，在图中竖直虚线的右侧空间加磁感应强度B＝0.5 T的匀强磁场，方向垂直纸面向里，试证明将线圈向左拉出磁场的过程中，通过电阻R上的电荷量为定值，并求出其值。

高一物理电磁感应现象练习题及答案练习题一：1. 一根导线以速度v穿过磁感应强度为B的均匀磁场，导线长度为L，角度θ为导线与磁场方向的夹角。

求导线在时间Δt内所受到的感应电动势。

答案：感应电动势E = B * v * L * sinθ2. 一根导线以速度v进入磁感应强度为B的均匀磁场，导线的长度为L。

当导线完全进入磁场后，突然停止不动。

求此过程中导线两端之间的电势差。

答案：电势差V = B * v * L3. 一个长度为L的导线以速度v匀速通过磁感应强度为B的均匀磁场，当导线通过时间Δt后，磁场方向突然发生改变。

求导线两端之间产生的感应电动势。

答案：感应电动势E = 2 * B * v * L4. 一根长度为L的导线以速度v与磁感应强度为B的均匀磁场垂直相交，导线所受到的感应电动势大小为E，如果将导线切成长度为L/2的两段导线，两段导线所受感应电动势的大小分别是多少？答案：每段导线所受感应电动势的大小都是E练习题二：1. 一台电动机的转子有60个磁极，额定转速为3000转/分钟。

求转子在额定转速下的转子导线所受的感应电动势大小。

答案：转子导线所受感应电动势的大小为ω * Magnetic Flux，其中ω为角速度，Magnetic Flux为磁通量。

转速为3000转/分钟，转速ω =2π * 3000 / 60。

由于转子有60个磁极，每转所经过的磁通量为60 * Magnetic Flux。

因此，转子导线所受感应电动势的大小为60 * 2π * 3000 / 60 * Magnetic Flux。

2. 一根长度为L的导线以角速度ω绕通过导线轴线的磁感应强度为B的磁场旋转。

求导线两端之间的电势差大小。

答案：电势差V = B * ω * L3. 一根输电线路的电阻为R，长度为L，电流为I。

如果在电力系统中，磁感应强度为B的磁场垂直于导线方向，求输电线路两端之间的感应电动势。

答案：感应电动势E = B * L * I4. 一块矩形线圈有N匝，每匝的边长为a和b，磁通量为Φ，求矩形线圈所受到的感应电动势。

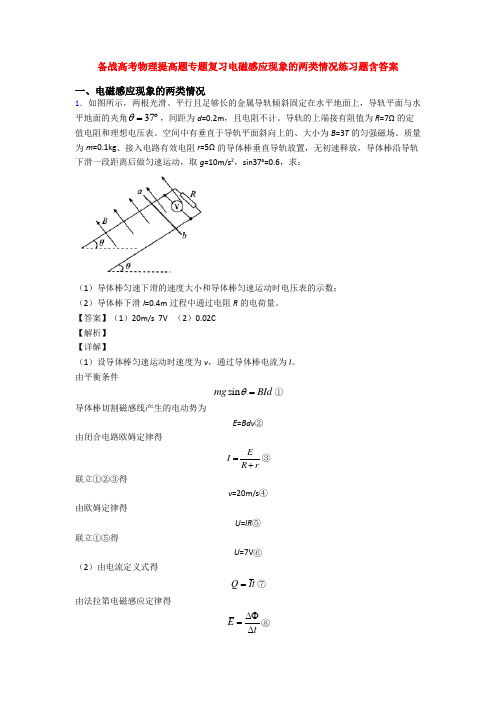

备战高考物理提高题专题复习电磁感应现象的两类情况练习题含答案一、电磁感应现象的两类情况1．如图所示，两根光滑、平行且足够长的金属导轨倾斜固定在水平地面上，导轨平面与水平地面的夹角37θ=︒，间距为d =0.2m ，且电阻不计。

导轨的上端接有阻值为R =7Ω的定值电阻和理想电压表。

空间中有垂直于导轨平面斜向上的、大小为B =3T 的匀强磁场。

质量为m =0.1kg 、接入电路有效电阻r =5Ω的导体棒垂直导轨放置，无初速释放，导体棒沿导轨下滑一段距离后做匀速运动，取g =10m/s 2，sin37°=0.6，求：（1）导体棒匀速下滑的速度大小和导体棒匀速运动时电压表的示数； （2）导体棒下滑l =0.4m 过程中通过电阻R 的电荷量。

【答案】（1）20m/s 7V （2）0.02C 【解析】 【详解】（1）设导体棒匀速运动时速度为v ，通过导体棒电流为I 。

由平衡条件sin mg BId θ=①导体棒切割磁感线产生的电动势为E =Bdv ②由闭合电路欧姆定律得EI R r=+③ 联立①②③得v =20m/s ④由欧姆定律得U =IR ⑤联立①⑤得U =7V ⑥（2）由电流定义式得Q It =⑦由法拉第电磁感应定律得E t∆Φ=∆⑧B ld ∆Φ=⋅⑨由欧姆定律得EI R r=+⑩ 由⑦⑧⑨⑩得Q =0.02C ⑪2．如图所示，足够长的光滑平行金属导轨MN 、PQ 倾斜放置，两导轨间距离为L ，导轨平面与水平面间的夹角θ，所处的匀强磁场垂直于导轨平面向上，质量为m 的金属棒ab 垂直于导轨放置，导轨和金属棒接触良好，不计导轨和金属棒ab 的电阻，重力加速度为g ．若在导轨的M 、P 两端连接阻值R 的电阻，将金属棒ab 由静止释放，则在下滑的过程中，金属棒ab 沿导轨下滑的稳定速度为v ，若在导轨M 、P 两端将电阻R 改接成电容为C 的电容器，仍将金属棒ab 由静止释放，金属棒ab 下滑时间t ，此过程中电容器没有被击穿，求：（1）匀强磁场的磁感应强度B 的大小为多少？ （2）金属棒ab 下滑t 秒末的速度是多大？ 【答案】（1）2sin mgR B L vθ=2）sin sin t gvt v v CgR θθ=+ 【解析】试题分析：（1）若在M 、P 间接电阻R 时，金属棒先做变加速运动，当加速度为零时做匀速运动，达到稳定状态．则感应电动势E BLv =，感应电流EI R=，棒所受的安培力F BIL =联立可得22B L vF R=，由平衡条件可得F mgsin θ=，解得2mgRsin B L v θ （2）若在导轨 M 、P 两端将电阻R 改接成电容为C 的电容器，将金属棒ab 由静止释放，产生感应电动势，电容器充电，电路中有充电电流，ab 棒受到安培力． 设棒下滑的速度大小为v '，经历的时间为t 则电容器板间电压为 U E BLv ='=此时电容器的带电量为Q CU = 设时间间隔△t 时间内流经棒的电荷量为Q V则电路中电流Q C U CBL v i t t t ∆∆∆===∆∆∆，又va t∆=∆，解得i CBLa = 根据牛顿第二定律得mgsin BiL ma θ-=，解得22mgsin gvsin a m B L C v CgRsin θθθ==++所以金属棒做初速度为0的匀加速直线运动，ts 末的速度gvtsin v at v CgRsin θθ'==+．考点：导体切割磁感线时的感应电动势；功能关系；电磁感应中的能量转化【名师点睛】本题是电磁感应与电路、力学知识的综合，关键要会推导加速度的表达式，通过分析棒的受力情况，确定其运动情况．3．如图所示，无限长平行金属导轨EF 、PQ 固定在倾角θ=37°的光滑绝缘斜面上，轨道间距L=1m ，底部接入一阻值R=0.06Ω的定值电阻，上端开口，垂直斜面向上的匀强磁场的磁感应强度B=2T 。

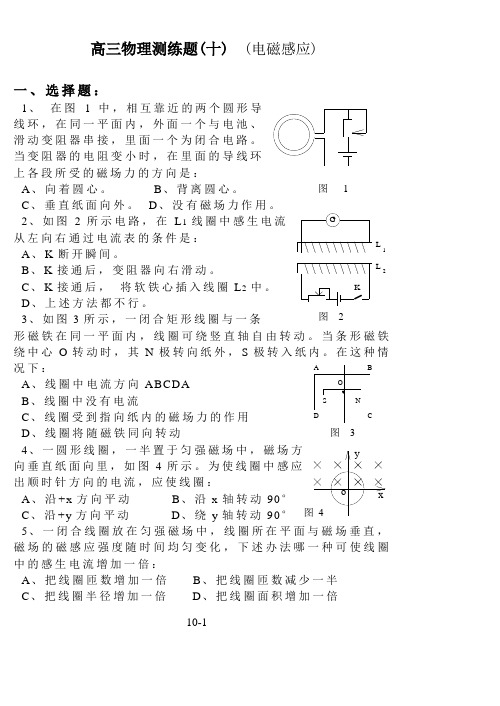

高三物理测练题(十) (电磁感应)一、选择题：1、 在图1中，相互靠近的两个圆形导线环，在同一平面内，外面一个与电池、滑动变阻器串接，里面一个为闭合电路。

当变阻器的电阻变小时，在里面的导线环上各段所受的磁场力的方向是：A 、向着圆心。

B 、背离圆心。

C 、垂直纸面向外。

D 、没有磁场力作用。

2、如图2所示电路，在L 1线圈中感生电流从左向右通过电流表的条件是： A 、K 断开瞬间。

B 、K 接通后，变阻器向右滑动。

C 、K 接通后， 将软铁心插入线圈L 2中。

D 、上述方法都不行。

3、如图3所示，一闭合矩形线圈与一条形磁铁在同一平面内，线圈可绕竖直轴自由转动。

当条形磁铁绕中心O 转动时，其N 极转向纸外，S 极转入纸内。

在这种情况下：A 、线圈中电流方向ABCDAB 、线圈中没有电流C 、线圈受到指向纸内的磁场力的作用D 、线圈将随磁铁同向转动4、一圆形线圈，一半置于匀强磁场中，磁场方向垂直纸面向里，如图4所示。

为使线圈中感应出顺时针方向的电流，应使线圈：A 、沿+x 方向平动B 、沿x 轴转动90°C 、沿+y 方向平动D 、绕y 轴转动90° 5、一闭合线圈放在匀强磁场中，线圈所在平面与磁场垂直，磁场的磁感应强度随时间均匀变化，下述办法哪一种可使线圈中的感生电流增加一倍：A 、把线圈匝数增加一倍B 、把线圈匝数减少一半C 、把线圈半径增加一倍D 、把线圈面积增加一倍G K LL 12 A B C D ON Sx y o 图 1 图 2 图 3 图 410-16、如图5所示，在匀强磁场中两根平行的金属导轨MN 与PQ ，其电阻不计，ab 、cd 为两根金属杆，其电阻R a b <R c d ，当ab 杆在外力F 1作用下，匀速向左滑动时，cd 杆在外力F 2作用下保持静止。

设F 1与F 2的方向均与MN 平行，那么F 1与F 2的大小、两杆两端电压U a b 与U c d 的大小关系是：A 、F 1>F 2，U a b >U c d 、B 、F 1<F 2，U a b <U c dC 、F 1<F 2，U a b >U c dD 、F 1=F 2，U a b =U c d 7、图6中，两光滑的金属导轨之间存在一匀强磁场，方向垂直指向纸里。

第2章测评(时间:75分钟满分:100分)一、单项选择题:本题共4小题,每小题4分,共16分,在每小题给出的四个选项中,只有一项是符合题目要求的。

1.(2024安徽铜陵浮山中学检测)如图所示,将两端刮掉绝缘漆的导线绕在一把锉刀上,一端接上电池(电池另一极与锉刀接触),手持导线的另一端,在锉刀上来回划动,由于锉刀表面凹凸不平,就会产生电火花。

下列说法中正确的是()电火花小试验A.产生电火花的回路只由导线与电池组成B.若导线端只向一个方向划动也能产生电火花C.锉刀采纳什么材料制成对试验没有影响D.自感电动势的方向与导线端划动的方向有关,产生电火花的回路由导线、锉刀与电池组成,故A错误;手持导线的另一端,在锉刀上来回划动时产生的电火花,是由于电路时通时断,在回路中产生自感电动势产生的,与导线运动的方向无关,如导线端只向一个方向划动也能产生电火花,故B正确;产生电火花的回路由导线、锉刀与电池组成,假如锉刀是绝缘体,则试验不能完成,故C错误;自感电动势的方向与电流接通或电流断开有关,与导线端划动的方向无关,故D错误。

2.(2024辽宁辽河油田二中期中)如图所示,绕在铁芯上的线圈M与电源、滑动变阻器和开关组成了一个闭合回路,在铁芯的右端,线圈P与电流表连成闭合电路。

下列说法正确的是() A.开关S闭合,电路稳定后,线圈P中有感应电流,线圈M、P相互排斥B.开关S闭合,电路稳定后,使变阻器滑片向左匀速移动,线圈P中有感应电流,线圈M、P相互排斥C.开关S闭合,电路稳定后,使变阻器滑片向右匀速移动,线圈P中有感应电流,线圈M、P相互排斥D.开关S闭合瞬间,线圈P中有感应电流,线圈M、P相互吸引S闭合,电路稳定后,线圈M中的电流不变,由安培定则可知,产生的磁场方向沿铁芯轴线向右,线圈P中的磁通量不变,故不会产生感应电流,M、P没有排斥作用,也没有吸引作用,故A错误;当开关S闭合,电路稳定后,滑片向左匀速移动,线圈M中的电流增大,因而穿过线圈P的磁通量增加,线圈P中产生感应电流,并且由楞次定律知,感应电流的磁场方向与线圈M的磁场方向相反,故M、P两线圈相互排斥,B正确;同理可知C错误;开关S闭合瞬间,线圈P中有感应电流,M、P相互排斥,所以D错误。

一、选择题1．如图所示，两根足够长且平行的金属导轨置于磁感应强度为B=3 T的匀强磁场中，磁场的方向垂直于导轨平面，两导轨间距L=0.1m，导轨左端连接一个电阻R=0.5Ω，其余电阻不计，导轨右端连一个电容器C= 2.5 ⨯1010 pF，有一根长度为 0.2m 的导体棒ab，a端与导轨下端接触良好，从图中实线位置开始，绕a点以角速度ω = 4 rad/s 顺时针匀速转动75°，此过程通过电阻R的电荷量为（）A．3 ⨯10-2 C B．23⨯10-3 CC．（30 + 23）⨯10-3 C D．（30 - 23）⨯10-3 C2．如图所示，几位同学在学校的操场上做“摇绳发电”实验：把一条较长电线的两端连在一个灵敏电流计上的两个接线柱上，形成闭合回路。

两个同学分别沿东西方向站立，女生站在西侧，男生站在东侧，他们沿竖直方向迅速上下摇动这根电线。

假设图中所在位置地磁场方向与地面平行，由南指向北。

下列说法正确的是（）A．当电线到最低点时，感应电流最大B．当电线向上运动时，B点电势高于A点电势C．当电线向上运动时，通过灵敏电流计的电流是从A经过电流计流向BD．两个同学沿南北方向站立时，电路中能产生更大的感应电流3．如图为用来冶炼合金钢的真空冶炼炉，炉外绕有线圈，将金属材料置于冶炼炉中，则（）A．如果线圈中通以恒定电流，冶炼炉就能冶炼金属B．通过线圈的高频交流电使炉体产生涡流从而熔化炉内金属C．真空冶炼炉在工作时炉内金属中产生涡流使炉内金属熔化D．如果真空冶炼炉中金属的电阻率大，则涡流很强，产生的热量很多4．如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，MN的左边有一闭合电路，当PQ在外力的作用下运动时，MN向右运动。

则PQ所做的运动是（）A．向右加速运动B．向左减速运动C．向右减速运动或向左加速运动D．向右加速运动或向左减速运动5．如图所示，一宽为40cm的匀强磁场区域，磁场方向垂直纸面向里，一边长为20cm的正方形导线框位于纸面内，以垂直于磁场边界的恒定速度v=20cm/s，通过磁场区域。

1研究电磁感应现象（高考物理电学实验）组卷老师：莫老师一．实验题（共50小题）1．如图所示为“研究电磁感应现象”的实验装置，部分导线已连接．（1）用笔线代替导线将图中未完成的电路连接好；（2）将线圈A插入线圈B中，合上开关S，能使线圈B中感应电流的磁场方向与线圈A中原磁场方向相反的实验操作是；A．插入铁芯F B．拔出线圈A C．使变阻器阻值R变小D．断开开关S（3）某同学第一次将滑动变阻器的触头从变阻器的左端快速滑到右端，第二次将滑动变阻器的触头从变阻器的左端慢慢滑到右端，发现电流计的指针摆动的幅度大小不同，第一次比第二次的幅度（填写“大”或“小”），原因是线圈中的（填写“磁通量”或“磁通量的变化”或“磁通量变化率”）第一次比第二次的大．2．在“研究电磁感应现象”的实验中，如图甲、乙、丙所示是实验中连接的三个回路．其中判别电流表指针的偏转方向与电流方向关系的回路是（填“甲”、“乙”或“丙”），显示是否产生了感应电流的回路是（填“甲”、“乙”或“丙”）．3．如图所示为“研究电磁感应现象”的实验装置．如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后可能出现的情况有：①将小线圈迅速插入大线圈时，灵敏电流计指针将向（填“左”或“右”）偏一下；②小线圈插入大线圈后，将滑动变阻器的阻值调大时，灵敏电流计指针将向（填“左”或“右”）偏一下．4．利用如图实验装置进行电磁学实验，表格是某次实验记录的实验操作和实验现象（1）由图、表格中的信息可判断该同学是在做验证定则的实验．（2）图表中①处应填，②处应填．5．某同学用如图所示电路做“研究电磁感应现象”实验．他将铁芯插入小线圈约一半的位置，变阻器的滑动片P置于a b的中点，在闭合电键瞬间，电流计的指针向左摆．闭合电键后，为使电流计的指针向右摆，应将铁芯（选填“插入”或“拔出”）或将变阻器的滑动片P向端滑（选填“a”或“b”）．6．利用所学物理知识解答问题：（1）在“练习使用多用电表”的实验中：某同学测量一电学元件的阻值时，多用电表的选择开关旋至如图1所示的位置，其余操作正确，表盘指针如图2所示，则该电学元件的阻值为；（2）该电学元件最有可能是哪一个；A．“220V 800W”电饭煲B．“220V 100W”电炉子C．“220V 40W”白炽灯D．“220V 20W”咖啡壶（3）小丁同学在老师“探究产生电磁感应的条件”后，想用伏安法测出线圈的电阻，已知电压表内阻远大于线圈电阻，要求多测几组数据，请将实物图连接完整；（4）同时练习使用螺旋测微器测得线圈金属丝的直径d为mm．（5）实验操作的整个过程中小丁的同桌有被电击的感觉，电击是在开关闭合还是断开瞬间，为什么？．7．在“探究法拉第电磁感应现象”的实验中，现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电表及键如图所示部分所示连接．（1）请在答题纸上，使用两根导线，将电路补充完整．（2）此实验中使用的电表是．A、灵敏电流计B、倍率适宜的欧姆表（3）正确选择电表，正确连接电路后，开始实验探究，下列说法正确的是．A、电键闭合后，线圈A插入线圈B或从线圈B中拔出，都会引起电表指针偏转B、线圈A插入线圈B后，电键闭合和断开的瞬间电表指针均不会偏转C、电键闭合后，滑动变阻器的滑片P匀速滑动，会使电表指针静止在中央零刻度D、电键闭合后，只有滑动变阻器的滑片P加速滑动，电表指针才能偏转．8．为了探究当磁铁靠近线圈时在线圈中产生的感应电动势E与磁铁移动所用时间△t之间的关系，某小组同学设计了如图所示的实验装置：线圈和光电门传感器固定在水平光滑轨道上，强磁铁和挡光片固定在运动的小车上，小车经过光电门时，电脑会自动记录挡光片的挡光时间△t，以及相应时间内的平均感应电动势E．改变小车的速度，多次测量，记录的数据如下表：（1）实验操作过程中，线圈与光电门之间的距离（选填“保持不变”或“变化”），从而实现了控制不变．（2）在得到上述表格中的数据之后，他们想出两种办法处理数据．第一种是计算法：需要算出，若该数据基本相等，则验证了E与△t成反比．第二种是作图法：在直角坐标系中作出的关系图线，若图线是基本过坐标原点的倾斜直线，则也可验证E与△t成反比．9．在“研究电磁感应现象”的实验中，所用的器材如图所示．（1）请按实验要求用笔线代替导线将实物连接成实验电路．（2）在实验中，闭合电键后，下列哪几个操作可以使线圈B中产生感应电流A．把原线圈A插入到线圈B中B．改变滑动变阻器阻值C．将铁芯C在原处绕中心轴转动D．断开电键．10．某同学在实验室里熟悉各种仪器的使用．他将一条形磁铁放在转盘上，如图甲所示，磁铁可随转盘转动，另将一磁感强度传感器固定在转盘旁边，当转盘（及磁铁）转动时，引起磁感强度测量值周期性地变化，该变化与转盘转动的周期一致．经过操作，该同学在计算机上得到了如图乙所示的图象．（1）在图象记录的这段时间内，圆盘转动的快慢情况是．（2）圆盘匀速转动时的周期是s．（3）该同学猜测磁感强度传感器内有一线圈，当测得磁感强度最大时就是穿过线圈的磁通量最大时．按照这种猜测A．在t=0.1s 时刻，线圈内产生的感应电流的方向发生了变化B．在t=0.15s 时刻，线圈内产生的感应电流的方向发生了变化C．在t=0.1s 时刻，线圈内产生的感应电流的大小达到了最大值D．在t=0.15s 时刻，线圈内产生的感应电流的大小达到了最大值．11．某物理兴趣小组在学习了电流的磁效应后，得知长直通导线周围某点磁场的磁感应强度B的大小与长直导线中的电流大小I成正比，与该点离长直导线的距离r成反比．该小组欲利用如图甲所示的实验装置验证此结论是否正确，所用的器材有：长直导线、学生电源，直流电流表（量程为0～3A）、滑动变阻器、小磁针（置于刻有360°刻度的盘面上）、开关及导线若干．实验步骤如下：a．将小磁针放置在水平桌面上，等小磁针静止后，在小磁针上方沿小磁针静止时的指向水平放置长直导线，如图甲所示；b．该小组测出多组小磁针与通电长直导线间的竖直距离r，长直导线中电流的大小I及小磁针的偏转角度θ；c．根据测量结果进行分析，得出结论．回答下列问题：（1）某次测量时，电路中电流表的示数如图乙所示，则该电流表的读数为A．（2）在某次测量中，该小组发现长直导线通电后小磁针偏离南北方向的角度为30°（如图丙所示），已知实验所在处的地磁场水平分量大小为B0=3×10﹣5T，则此时长直导线中的电流在小磁针处产生的磁感应强度B的大小为T（结果保留两位小数）．（3）该小组通过对所测数据的分析，作出了小磁针偏转角度的正切值tanθ与之间的图象如图丁所示，据此得出了通电长直导线周围磁场的磁感应强度B与通电电流I成正比，与长导线的距离r成反比的结论，其依据是．（4）通过查找资料，该小组得知通电长直导线周围某点的磁感应强度B与电流I及距离r之间的数学关系为B=•，其中μ0为介质的磁导率．根据题给数据和测量结果，可计算出μ0=T•m/A．12．某同学利用如图所示装置探究小磁铁在铜管中下落时受电磁阻尼作用的运动规律．打点计时器的电源为50Hz的交流电．（1）该同学将磁铁从管口处释放，小磁铁拖着纸带运动，穿过铜管．取下纸带，确定一合适的点为O点，每隔一个计时点取一个计数点，标为1、2、3、 (8)用刻度尺量出各计时点的相邻计时点到O点的距离，记录在纸带上，如图乙所示．（1）计算相邻计时点间的平均速度，粗略地表示各计时点的速度，抄入下表，请将表中的数据补充完整．（cm/s）（2）分析如表的实验数据可知：在这段纸带记录的时间内，磁铁运动速度的变化情况是，形成这种运动的原因是．13．如图所示的是“探究电磁感应现象”的实验装置。

一、电磁感应现象的练习题
一、选择题：
1．闭合电路的一部分导线ab 处于匀强磁场中，图1 中各情况下导线都在纸面内运动，那么下列判断中正确的是[ ]
A．都会产生感应电流
B．都不会产生感应电流
C．甲、乙不会产生感应电流，丙、丁会产生感应电流
D．甲、丙、丁会产生感应电流，乙不会产生感应电流
2．如图 2 所示，矩形线框abcd 的一边 ad 恰与长直导线重合(互相绝缘 )．现使线框绕不同的轴转动，能使框中产生感应电流的是[ ]
A ．绕 ad 边为轴转动
B ．绕 oo′为轴转动
C．绕 bc 边为轴转动
D．绕 ab 边为轴转动
3．关于产生感应电流的条件，以下说法中错误的是[ ]
A．闭合电路在磁场中运动，闭合电路中就一定会有感应电流
B．闭合电路在磁场中作切割磁感线运动，闭合电路中一定会有感应电流
C．穿过闭合电路的磁通为零的瞬间，闭合电路中一定不会产生感应电流
D．无论用什么方法，只要穿过闭合电路的磁感线条数发生了变化，闭合电路中一定会有感
应电流。

一、电磁感应现象中的感生电场┄┄┄┄┄┄┄┄①1．感生电场：磁场变化时在空间激发的一种电场。

2．感生电动势：由感生电场产生的感应电动势。

3．感生电动势中的非静电力：感生电场对自由电荷的作用。

4．感生电场的方向：与所产生的感应电流的方向相同，可根据楞次定律和右手定则判断。

[注意](1)感生电场是一种涡旋电场，电场线是闭合的。

(2)感生电场的方向可由楞次定律判断。

如图所示，当磁场增强时，产生的感生电场是与磁场方向垂直且阻碍磁场增强的电场。

(3)感生电场的存在与是否存在闭合电路无关。

①[判一判]1．感生电场线是闭合的(√)2．磁场变化时，可以产生感生电场，并不需要电路闭合这一条件(√)3．感生电场是产生感生电动势的原因(√)4．处于变化磁场中的导体，其内部自由电荷定向移动，是由于受到感生电场的作用(√)二、电磁感应现象中的洛伦兹力┄┄┄┄┄┄┄┄②1．动生电动势：由于导体切割磁感线运动而产生的感应电动势。

2．动生电动势中的非静电力自由电荷因随导体棒运动而受到洛伦兹力，非静电力与洛伦兹力有关。

3．动生电动势中的功能关系闭合回路中，导体棒做切割磁感线运动时，克服安培力做功，其他形式的能转化为电能。

[注意]有些情况下，动生电动势和感生电动势具有相对性。

例如，将条形磁铁插入线圈中，如果在相对磁铁静止的参考系内观察，线圈运动，产生动生电动势；如果在相对线圈静止的参考系中观察，线圈中磁场变化，产生感生电动势。

②[填一填]如图所示，导体棒向右运动切割磁感线时，棒中的电子受的洛伦兹力方向为________，棒上端的电势比下端的电势________(填“高”或“低”)。

解析：电子随导体棒向右运动，同时受向下的洛伦兹力，有向下的分速度，电子的合速度向右下方，洛伦兹力向左下方；根据右手定则，棒上端的电势高于下端的电势。

答案：左下方高磁场变化时会在空间激发感生电场，处在感生电场中的闭合导体中的自由电荷在电场力的作用下定向运动，产生感应电流，或者说，导体中产生了感应电动势。
