【CN209874452U】一种建筑施工使用的步步紧扣件【专利】

专利名称：一种步步紧
专利类型：实用新型专利
发明人：马蒸,熊金喜,程泰德,吕飞雄,张亚运,叶晖,梅权斌,赵旭浩,吕庆吉,陈桢,袁登峰,戚丹阳,常波,梅献忠,虞子
平,裘园,郭士新,皇甫飞飞,项俊杰
申请号：CN201820222656.1
申请日：20180208
公开号：CN208056633U
公开日：
20181106
专利内容由知识产权出版社提供
摘要：一种步步紧，包括导条和配合件，所述配合件空套于导条上，且配合件与导条移动连接；配合件与导条之间连有螺杆，配合件与螺杆螺纹连接，导条也与螺杆螺纹连接，螺杆转动带动配合件在导条上的移动；与现有技术相比，通过背部对拉螺杆的设计，便于在导条上的配合件移动，同时螺杆对导条和配合件有一定的自锁能力，使得本方式设计的步步紧在使用过程中能更好的锁紧和加固。

申请人：浙江省建工集团有限责任公司
地址：310012 浙江省杭州市文三路20号
国籍：CN
代理机构：杭州千克知识产权代理有限公司
代理人：黎双华
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201721093017.1(22)申请日 2017.08.30(73)专利权人 河南省大融高科建材有限公司地址 463200 河南省驻马店市确山县三里河街道尚庄居委会代庄组(72)发明人 陈新帅　李友军　高岩　滕耀华　王任飞　(51)Int.Cl.E04G 23/02(2006.01)(54)实用新型名称一种建筑施工用步步紧(57)摘要本实用新型公开了一种建筑施工用步步紧，包括主卡杆、勾杆和活动夹杆，所述勾杆固定安装在主卡杆的顶部，并与主卡杆呈垂直固定焊接，所述勾杆的顶部设置有塞板，所述主卡杆上设置有安装腔，并对应安装腔设置有通槽，所述安装腔内通过托块安装有气动杆，所述活动夹杆的端部设置有套杆，并通过套杆与主卡杆固定套装，所述套杆上对应通槽设置有定位孔，所述活动夹杆通过套杆与勾杆呈对应设置，所述活动夹杆的末端对应勾杆倾斜设置有钢板，并通过钢板设置有卡板。

该建筑施工用步步紧，操作方便，稳定性强，有效提高工作效率，降低建筑施工的投入成本，降低工人劳动强度。

权利要求书1页 说明书3页 附图1页CN 207332346 U 2018.05.08C N 207332346U1.一种建筑施工用步步紧，包括主卡杆（1）、勾杆（2）和活动夹杆（3），其特征在于，所述勾杆（2）固定安装在主卡杆（1）的顶部，并与主卡杆（1）呈垂直固定焊接，所述勾杆（2）的顶部设置有塞板（21），所述主卡杆（1）上设置有安装腔（11），并对应安装腔（11）设置有通槽（12），所述安装腔（11）内通过托块（131）安装有气动杆（13），所述活动夹杆（3）的端部设置有套杆（31），并通过套杆（31）与主卡杆（1）固定套装，所述套杆（31）上对应通槽（12）设置有定位孔（311），所述活动夹杆（3）通过套杆（31）与勾杆（2）呈对应设置，所述活动夹杆（3）的末端对应勾杆（2）倾斜设置有钢板（321），并通过钢板（321）设置有卡板（32）。

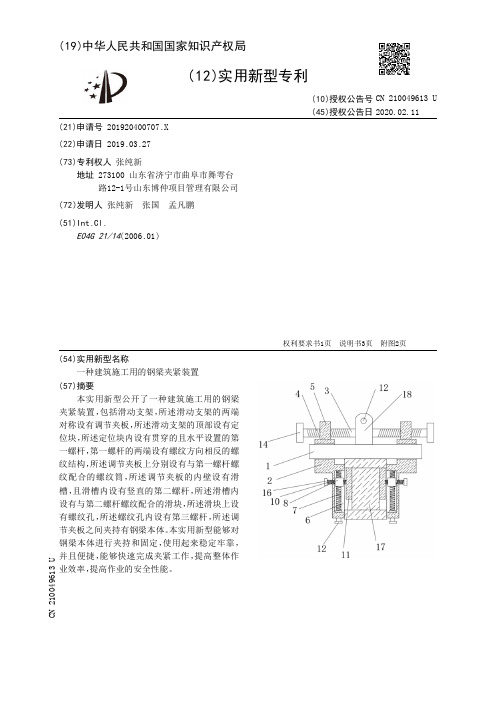

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920400707.X(22)申请日 2019.03.27(73)专利权人 张纯新地址 273100 山东省济宁市曲阜市舞雩台路12-1号山东博仲项目管理有限公司(72)发明人 张纯新　张国　孟凡鹏　(51)Int.Cl.E04G 21/14(2006.01)(54)实用新型名称一种建筑施工用的钢梁夹紧装置(57)摘要本实用新型公开了一种建筑施工用的钢梁夹紧装置，包括滑动支架，所述滑动支架的两端对称设有调节夹板，所述滑动支架的顶部设有定位块，所述定位块内设有贯穿的且水平设置的第一螺杆，第一螺杆的两端设有螺纹方向相反的螺纹结构，所述调节夹板上分别设有与第一螺杆螺纹配合的螺纹筒，所述调节夹板的内壁设有滑槽，且滑槽内设有竖直的第二螺杆，所述滑槽内设有与第二螺杆螺纹配合的滑块，所述滑块上设有螺纹孔，所述螺纹孔内设有第三螺杆，所述调节夹板之间夹持有钢梁本体。

本实用新型能够对钢梁本体进行夹持和固定，使用起来稳定牢靠，并且便捷，能够快速完成夹紧工作，提高整体作业效率，提高作业的安全性能。

权利要求书1页 说明书3页 附图2页CN 210049613 U 2020.02.11C N 210049613U权　利　要　求　书1/1页CN 210049613 U1.一种建筑施工用的钢梁夹紧装置，其特征在于：包括滑动支架（1），所述滑动支架（1）的两端对称设有调节夹板（2），所述滑动支架（1）的顶部设有定位块（18），所述定位块（18）内设有贯穿的且水平设置的第一螺杆（3），第一螺杆（3）的两端设有螺纹方向相反的螺纹结构（4），所述调节夹板（2）上分别设有与第一螺杆（3）螺纹配合的螺纹筒（5），所述调节夹板（2）的内壁设有滑槽（6），且滑槽（6）内设有竖直的第二螺杆（7），所述滑槽（6）内设有与第二螺杆（7）螺纹配合的滑块（8），所述滑块（8）上设有螺纹孔（9），所述螺纹孔（9）内设有第三螺杆（10），所述第三螺杆（10）与第二螺杆（7）在空间投影面上呈垂直设置，所述第三螺杆（10）的内端部设有夹持块（11），所述定位块（18）的顶部设有吊孔（12），所述调节夹板（2）之间夹持有钢梁本体（17）。

(10)授权公告号 (45)授权公告日 2010.09.01*CN201567781U*(21)申请号 200920242849.4(22)申请日 2009.10.29E04G 7/14(2006.01)(73)专利权人刘源地址400080 重庆市大渡口区文体支路220号月光村40号附3号专利权人李梓名李玉军(72)发明人刘源 李玉军(74)专利代理机构北京律诚同业知识产权代理有限公司 11006代理人李高峡(54)实用新型名称一种快速锁紧扣件(57)摘要一种快速锁紧扣件，包括扣件体和盖板，盖板一端由铰链连接在扣件体上，另一端通过锁紧轴与扣件体相连，所述锁紧轴一端为六角形头，另一端为T 形头，六角形头和T 形头相向的两表面均为双螺旋面，与该螺旋面接触的扣件体或盖板表面为相同螺旋角、但旋向相反的双螺旋面。

本实用新型可将连接的钢管快速锁紧或松开，大大提高架设脚手架的速度，可提高工效约5倍，免除了现行扣件中的细螺纹结构，其结构简单，减少了维护工作量，降低了使用成本。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书 1 页 说明书 2 页 附图 1 页CN 201567781 UC N 201567781 U1.一种快速锁紧扣件，包括扣件体(3)和盖板(1)，盖板(1)一端由铰链连接在扣件体(3)上，其特征在于：另一端通过锁紧销轴(2)与扣件体(3)相连，所述锁紧销轴(2)一端为六角形头(21)，另一端为T形头(22)，六角形头(21)和T形头(22)相向的两表面均为双螺旋面(23)，双螺旋面(23)绕轴体(24)旋转，与该双螺旋面(23)接触的扣件体(3)或盖板(1)表面为相同螺旋角、但旋向相反的双螺旋面。

2.根据权利要求1所述的快速锁紧扣件，其特征在于：所述六角形头(21)和T形头(22)的相向两表面均为双螺旋面，两螺旋面旋向相反。

3.根据权利要求1所述的快速锁紧扣件，其特征在于：所述六角形头(21)或T形头(22)内表面的螺旋面为双螺旋面。

专利名称：一种建筑扣件连接装置专利类型：实用新型专利
发明人：董锡杰,刘金海,李子龙
申请号：CN201922147572.3
申请日：20191204
公开号：CN211899603U
公开日：
20201110
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种建筑扣件连接装置，包括第一扣件和第二扣件，第一扣件与第二扣件相邻的一端侧壁上均设置有连接卡齿，第一扣件侧壁上设有转动机构，转动机构靠近第二扣件的一端连接有卡接机构，卡接机构一端延伸至第二扣件侧壁上，第二扣件位于卡接机构两端的侧壁上固定连接有一组卡接块，一组卡接块远离第一扣件的一侧设有固定块，固定块与第二扣件侧壁连接处设有滑动机构。

本实用新型相较于现有的连接装置，利用卡接机构可以快速的将不同的连接扣件连接起来，并且对两者之间的位置进行初步的固定，固定块可以对卡接机构进行固定，从而对连接扣件的位置进行进一步的固定。

申请人：天津市强大工贸有限公司
地址：300000 天津市静海区唐官屯镇南工业区92号
国籍：CN
代理机构：天津合正知识产权代理有限公司
代理人：吕琦
更多信息请下载全文后查看。

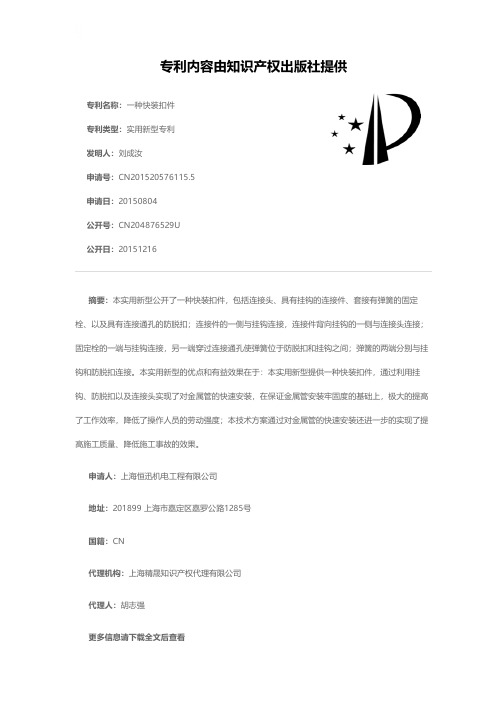

专利名称：一种快装扣件
专利类型：实用新型专利
发明人：刘成汝
申请号：CN201520576115.5申请日：20150804
公开号：CN204876529U
公开日：
20151216
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种快装扣件，包括连接头、具有挂钩的连接件、套接有弹簧的固定栓、以及具有连接通孔的防脱扣；连接件的一侧与挂钩连接，连接件背向挂钩的一侧与连接头连接；固定栓的一端与挂钩连接，另一端穿过连接通孔使弹簧位于防脱扣和挂钩之间；弹簧的两端分别与挂钩和防脱扣连接。

本实用新型的优点和有益效果在于：本实用新型提供一种快装扣件，通过利用挂钩、防脱扣以及连接头实现了对金属管的快速安装，在保证金属管安装牢固度的基础上，极大的提高了工作效率，降低了操作人员的劳动强度；本技术方案通过对金属管的快速安装还进一步的实现了提高施工质量、降低施工事故的效果。

申请人：上海恒迅机电工程有限公司
地址：201899 上海市嘉定区嘉罗公路1285号
国籍：CN
代理机构：上海精晟知识产权代理有限公司
代理人：胡志强
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920209293.2(22)申请日 2019.02.18(73)专利权人 余海地址 650000 云南省昆明市西山区万科银海泊岸江樾12-306专利权人 肖廷亮(72)发明人 余海　肖廷亮　(51)Int.Cl.E04G 5/04(2006.01)E04G 3/20(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称工具式连墙件(57)摘要本实用新型工具式连墙件属于建筑施工的技术领域；所要解决的技术问题为：提供一种工具式连墙件，安装快捷安全，并能有效防止外墙渗漏，提高施工质量，从而降低工程成本和施工风险；采用的技术方案为：工具式连墙件，包括U型架板、预埋螺杆、短钢管和十字固定扣，全表面螺纹的预埋螺杆预埋在浇筑墙体内且其一端露出浇筑墙体外，U型架板的封口端通过螺母与预埋螺杆的配合连接固定在浇筑墙体外壁上，U型架板的开口端焊接固定有短钢管，所述短钢管上安装有十字固定扣。

权利要求书1页 说明书3页 附图2页CN 209653365 U 2019.11.19C N 209653365U权　利　要　求　书1/1页CN 209653365 U1.工具式连墙件，其特征在于：包括U型架板（1）、预埋螺杆（2）、短钢管（3）和十字固定扣（4），预埋螺杆（2）为全表面设有螺纹的杆状，预埋螺杆（2）预埋在浇筑墙体（5）内且其一端露出浇筑墙体（5）外，U型架板（1）为扁铁弯折制成的呈U型的槽架，U型架板（1）的封口端开有供预埋螺杆（2）穿过的通孔，U型架板（1）通过螺母与预埋螺杆（2）的配合连接固定在浇筑墙体（5）外壁上，U型架板（1）的开口端焊接固定有短钢管（3），所述短钢管（3）上安装有十字固定扣（4），所述十字固定扣（4）为设有两个互相垂直的安装孔的可调紧固件。

2.根据权利要求1所述的工具式连墙件，其特征在于：所述的预埋螺杆（2）位于浇筑墙体（5）内部的一端呈弯钩状。

专利名称：一种用于工程施工利于取出扣件销的工具专利类型：发明专利
发明人：莫俊邦,邓小兵,阮秋卜,刘超,王琪攀
申请号：CN202010961208.5
申请日：20200914
公开号：CN111975716A
公开日：
20201124
专利内容由知识产权出版社提供
摘要：本发明公开了一种用于工程施工利于取出扣件销的工具，包括底座，在底座左端设置工具身，所述工具身为容腔结构，在工具身设置有顶针支座凹槽，在顶针支座凹槽内安装有顶针且该顶针可沿着顶针支座凹槽上下移动，在工具身左上端设置有轮轴，压杆的前端连接轮轴使得压杆可绕着轮轴转动，在压杆前部下侧设置有顶针支座，且该顶针支座与顶针支座凹槽位置对应，本发明型因为利用杠杆原理，可轻易地将扣件销取出，极大的延长了扣件的使用年限，且施工相当方便。

申请人：中国建筑第四工程局有限公司
地址：510665 广东省广州市天河区科韵路16号广州信息港B座4楼
国籍：CN
代理机构：贵阳中新专利商标事务所
代理人：刘楠
更多信息请下载全文后查看。

专利名称：建筑施工用步步紧专利类型：实用新型专利
发明人：李江涛
申请号：CN202021425294.X 申请日：20200720
公开号：CN212897600U
公开日：
20210406
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种建筑施工用步步紧，包括一端呈弯折状的卡杆，以及具有套装孔的活动卡杆，于套装孔内嵌装有摩擦套，摩擦套滑动套装于所述卡杆上，并相对于所述卡杆弯折状的一端，于卡杆的另一端设置有可拆卸的防脱落组件。

本实用新型所述的建筑施工用步步紧，通过在套装孔内嵌套摩擦套，即活动卡杆通过摩擦套滑动设于卡杆上，活动卡杆在使用过程中不会出现磨损，提高了活动卡杆的使用寿命，且当摩擦套摩擦严重而不满足使用要求时单独更换摩擦套即可，而更换摩擦套的成本远低于活动卡杆，因此降低了施工过程中的成本。

此外，通过设置防脱落组件可防止因步步紧在不使用时，活动卡杆从卡杆上脱落丢失现象发生。

申请人：李江涛
地址：062250 河北省沧州市献县郭庄镇杨庄子村100号
国籍：CN
代理机构：石家庄科途知识产权代理事务所(普通合伙)
代理人：刘笑
更多信息请下载全文后查看。

专利名称：建筑模板加固用限位步步紧专利类型：发明专利
发明人：许金锔,吴清瑶
申请号：CN201610395560.0
申请日：20160606
公开号：CN105888241A
公开日：
20160824
专利内容由知识产权出版社提供
摘要：本发明公开了一种建筑模板加固用限位步步紧，包括托臂和滑套于托臂的滑动装置。

滑动装置包括相互配合的滑块和调节装置；托臂上设有与调节装置配合滑动的凸齿。

采用上述结构，本发明一种建筑模板加固用限位步步紧，非常适用于预制横梁的建筑模板的固定。

使用时，托臂设于梁底模板的下方，滑块套设于托臂，滑块对梁侧模板进行限位。

调节装置可以根据实际梁底模板的宽度，调节其与凸齿相互作用的位置，进而将建筑模板紧密的固定在一起。

整个操作过程，简单易行，效率高。

申请人：富于安(福建)环保模板有限公司
地址：362700 福建省泉州市石狮市鸿山镇科技园
国籍：CN
代理机构：泉州市文华专利代理有限公司
代理人：戴中生
更多信息请下载全文后查看。
