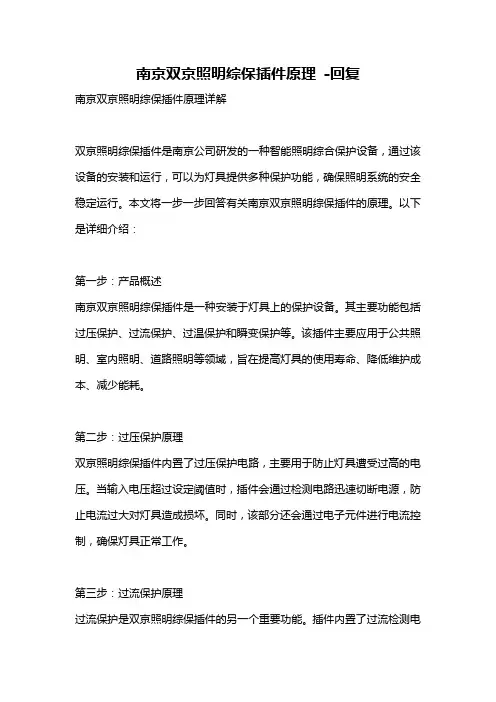

南京双京照明综保插件原理-回复南京双京照明综保插件原理详解双京照明综保插件是南京公司研发的一种智能照明综合保护设备，通过该设备的安装和运行，可以为灯具提供多种保护功能，确保照明系统的安全稳定运行。

本文将一步一步回答有关南京双京照明综保插件的原理。

以下是详细介绍：第一步：产品概述南京双京照明综保插件是一种安装于灯具上的保护设备。

其主要功能包括过压保护、过流保护、过温保护和瞬变保护等。

该插件主要应用于公共照明、室内照明、道路照明等领域，旨在提高灯具的使用寿命、降低维护成本、减少能耗。

第二步：过压保护原理双京照明综保插件内置了过压保护电路，主要用于防止灯具遭受过高的电压。

当输入电压超过设定阈值时，插件会通过检测电路迅速切断电源，防止电流过大对灯具造成损坏。

同时，该部分还会通过电子元件进行电流控制，确保灯具正常工作。

第三步：过流保护原理过流保护是双京照明综保插件的另一个重要功能。

插件内置了过流检测电路，可以防止灯具受到过高的电流冲击。

当电流超过设定的安全范围时，插件会立即切断电源，保护灯具不受损坏。

同时，过流保护电路还会监测电流波动，确保灯具在安全电流范围内正常工作。

第四步：过温保护原理过温保护是南京双京照明综保插件的又一个重要功能。

为了保护灯具在高温环境下正常运行，该插件内置了过温检测电路。

当灯具的工作温度超过设定的安全范围时，插件会立即切断电源，以防止灯具因温度过高而受损。

同时，过温保护电路还会根据温度的变化调整电流输出，确保灯具在安全范围内工作。

第五步：瞬变保护原理瞬态保护是南京双京照明综保插件的一个特殊功能。

当灯具遭受电压瞬变时，插件可以快速检测到电压的变化，并迅速切断电源，避免异常电压对灯具造成损坏。

该功能还可以在短时间内将电源恢复，确保灯具能够正常运行。

第六步：工作原理总结南京双京照明综保插件通过内置的多种保护电路，可以对灯具进行全面保护。

当灯具受到过压、过流、过温或瞬变等异常情况时，插件会迅速切断电源，以确保灯具的安全运行。

井下照明综保使用规定

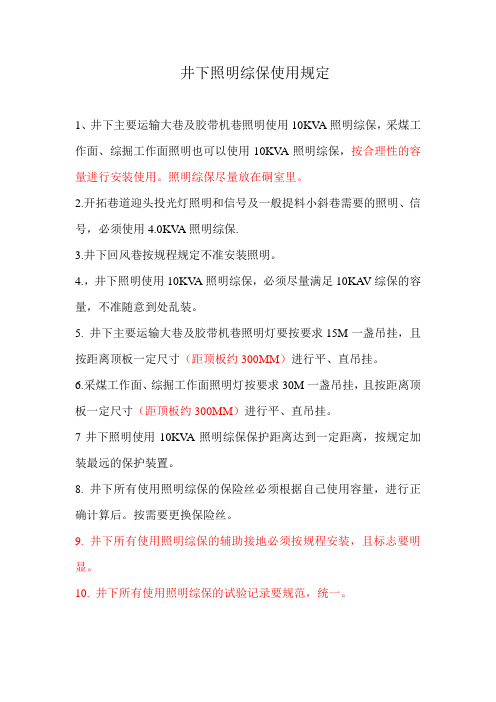

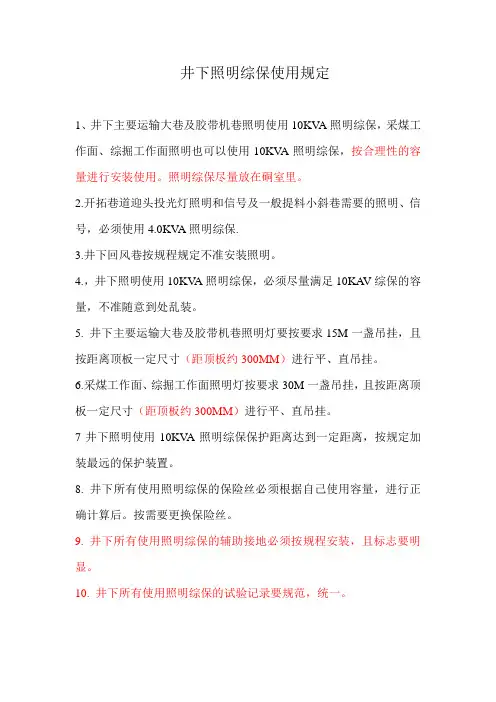

1、井下主要运输大巷及胶带机巷照明使用10KV A照明综保，采煤工作面、综掘工作面照明也可以使用10KV A照明综保，按合理性的容量进行安装使用。

照明综保尽量放在硐室里。

2.开拓巷道迎头投光灯照明和信号及一般提料小斜巷需要的照明、信号，必须使用4.0KV A照明综保.
3.井下回风巷按规程规定不准安装照明。

4.，井下照明使用10KV A照明综保，必须尽量满足10KA V综保的容量，不准随意到处乱装。

5. 井下主要运输大巷及胶带机巷照明灯要按要求15M一盏吊挂，且按距离顶板一定尺寸（距顶板约300MM）进行平、直吊挂。

6.采煤工作面、综掘工作面照明灯按要求30M一盏吊挂，且按距离顶板一定尺寸（距顶板约300MM）进行平、直吊挂。

7井下照明使用10KV A照明综保保护距离达到一定距离，按规定加装最远的保护装置。

8. 井下所有使用照明综保的保险丝必须根据自己使用容量，进行正确计算后。

按需要更换保险丝。

9. 井下所有使用照明综保的辅助接地必须按规程安装，且标志要明显。

10. 井下所有使用照明综保的试验记录要规范，统一。

在井下，如果没有照明灯，则到处是一片黑暗，那才是真正的伸手不见五指。

井下的照明除了矿工随身携带的矿灯以外，固定的照明设施就是安装在巷道里的防爆灯了。

这些防爆灯并不像我们在家中使用的灯是220V的，这些灯都是127V 的。

由于井下的电源都是660V、1140V的，所以要给这些灯提供电源，还需要一个降压变压器。

由于井下环境特殊，除了要给这些灯提供电源以外，还要进行短路、漏电等故障保护，由此照明信号综合保护装置便应运而生。

也就是我们常说的照明综保。

照明综保的全称是照明信号综合保护装置，为什么还要加上信号两个字哪？这是因为照明综保除了给照明灯提供电源意外，他还可以给井下使用的语言信号，语音信号提供电源。

在煤矿，经常听到“打点”二字。

也就是在使用绞车等设备时，通过语言信号或语音信号进行联络。

照明综保的内部主要有两大部分组成，一个是降压变压器，另一个便是具有漏电、短路保护功能的磁力启动器。

我们先来讲讲降压变压器。

也就是主变压器。

照明综保的主变压器有4KVA 和2.5KVA两种。

他们只是容量上的区别，其外形结构都一样。

容量大的，可以带更多的灯，更多的负载。

照明综保的型号ZXB-2.5ZXB-4后面的2.5和4就是指主变压器的容量。

照明综保的外形：照明综保的型号含义：照明综保主变压器安装在壳体的最里面。

照明综保主变压器外形图：照明综保主变压器接线端子标有高压380/660V的为一次侧，使用电缆线连接到隔离开关上。

标有低压127V的为低压侧，使用电缆线连接到照明综保本体上。

现在给出一个照明综保变压器与本体的连接示意图。

下帖我们讲照明综保主回路工作原理。

点击下图可放大。

我们先来看看照明综保的电路图（点击图片可放大），看上去，这个电路图有点复杂。

其实，如果你不去修综保插件，照明综保和QBZ-80开关原理差不多，甚至说比80开关还简单。

在这个开关讲解的过程中，我会先把综保作为一个整体进行讲解。

这样分析起来就比较简单了。

综保的电流整定，不像80、120等磁力启动器，在综合保护器上可以整定电流。

照明综保的插件是不能调电流的。

所以要对综合保护器进行过电流保护，只能通过调整主变压器一、二次侧的熔断器熔体的额定电流。

我们知道，熔体（保险丝）有2A、5A、10A、15A这样的规格。

当照明综保一次侧接660V的时候，按照铭牌，一次侧额定电流为3.6A，但是我们没有3.6A这种规格的保险丝，所以就把一次熔断器的熔体（保险丝）更换为5A的熔体，这时填整定电流，应填5A。

同样当一次侧接1140V时，这时的额定电流时2A，如果一次侧还用5A的保险丝，显然就大了，所以就应更换为2A的保险丝。

整定值当然要填2A了。

二次侧的额定电流为17.4A 我们没有这种规格的保险丝，给他用过15A的吧，所以二次侧的额定电流应填15A。

你明白了吗？
开关660V的用功率乘以1.14；1140V的用功率乘以0.67算出的结果就是整定。

照明综保的简介照明综保产品介绍照明综保适用于煤矿井下127V照明及信号负载的电源控制，并具有短路保护、漏电闭锁、漏电动作及电缆绝缘危险指示等综合性的隔爆型电气设备。

三合一结构形式，可以代替现有的2.5及4KV A干式变压器及手动隔爆开关的多体控制方式。

zmjt052照明综保使用条件（1）海拔高度不超过2000米；（2）周围介质温度不高于+40℃，不低于－20℃；（3）周围空气的相对湿度不大于95%（+25℃时）；（4）在无强烈颠波振动以及垂直倾斜度不超过15度的地方；（5）在无足以腐蚀金属和破坏绝缘的气体与蒸气的环境中；（6）可用于有甲烷和煤尘瓦斯危险的矿井中；（7）能防止水和液体浸入的地方。

照明综保技术特征1、照明短路保护时间：小于0.15秒，信号短路保护时间：小于0.4秒。

2、漏地电阻动作整定值1.5KΩ（1.5K~3KΩ可调）。

3、漏地闭锁电阻动作值3KΩ±1KΩ。

4、电缆绝缘危险指示值11KΩ±2KΩ。

5、漏电保护动作时间小于0.25秒。

6、工作电压允许波动范围：Ue±10%。

7、外形尺寸：ZBM(BZX)—4C 605×480 ×605。

8、整机重量：95kg（128kg）。

照明综保结构概述综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。

壳盖与壳身采用转盖止口结构。

外壳上部有一接线箱作为引出电缆用。

外壳右侧装有操作隔离开关的手柄、启动及停止接钮和检验短路、漏电保护系统是否有效的试验按钮。

并有可靠的机械联锁装置，保证当隔离开关闭合时，壳盖打不开；壳盖打开时，隔离开关不能闭合。

壳盖上方有一透视镜，可以从外面观察状态指示灯。

主变压器与机壳的连接采用滑道结构，检修方便。

矿用ZBZ-4.0(2.5)M照明综保外部结构简介一、功能简介：1、ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置（以下简称为装置）为煤矿井下127V照明及信号负载供电同时对有关线路及负载进行短路、漏电保护及漏电闭锁。

2、产品型号及其含义：照明信号额定容量（KV A）装置煤矿用综合保护二、结构概述综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。

壳盖与壳身采用转盖止口结构，外壳上部有一接线箱作为引进和引出电缆用。

外壳右侧装有操作隔离开关的手柄和检查短路、漏电保护系统是否有效的试验按钮。

并有可靠的机械联锁装置，当隔离开关闭合时壳盖打不开，壳盖打开时，隔离开关不能闭合。

壳盖上方有一观察窗，可以从外面观察到综合装置的状态指示灯。

具体如图所示：详细介绍如下：开关的外部结构及功能1、接线腔（上盖下面）：里面有3个大接线柱和几个小接线柱，3个大接线柱有三个是进电源的，另外5个是接负载和1个接地的。

布局如图所示2、电源进线喇叭口：电源电缆线通过喇叭口，进入接线腔内，接在电源接线柱上。

在电源喇嘛口的对面还有一个喇叭口，他是方便两台开关，进行电源并联时使用的。

如果还有一台开关需要电源，就可以从这台开关的电源接线柱上引出去。

3、负载线喇叭口：通过这个喇叭口，将开关腔内的负载接线柱与照明灯或信号铃接线柱4、辅助接地喇叭口：辅助的接地线通过此喇叭口与开关内的接地接线柱连接，用于漏电试验。

喇叭口结构：喇叭口内有密封胶圈、金属挡环和挡板。

当接电缆线时，去掉金属挡板，将电缆从外喇叭口、金属挡环、密封橡胶圈中间的孔里穿过去，然后将外喇叭口通过螺栓与开关外壳连接（如上图中喇叭口的状态）。

在外喇叭口上，还有一个压板，将电缆压紧，防止电缆受外力松动。

喇叭结构图密封胶圈图5、煤安标志：凡是煤矿井下使用的电器设备，都需要有此标志。

6、铭牌：标有综保的名称、厂家等各个参数信息。

7、机械闭锁装置：本装置的作用是防止带电打开防爆开关的盖子。

使用说明书矿用隔爆型照明信号综合保护装置苏兵电光防爆科技(上海)有限公司二OO六年四月一日前言欢迎使用WZB-7型照明信号综合保护控制设备。

本说明书介绍了该设备的特点和先进性，以及应用范围、安装接线、操作维护等内容。

对本设备的操作，务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。

对于WZB-7型微机保护装置一些重要操作，如定值修改、运行模式等，均设有授权密码，请用户注意。

如不按本说明书的要求进行操作，则有可能造成不良后果。

对本说明书如有疑问或有本说明书未涵盖的，涉及本装置的技术问题，请向厂家咨询。

适用范围1、用途本装置为煤矿井下127V照明及信号负载的供电、电源控制以及漏电保护等综合防爆电气设备。

可以取代现有的2.5KV A或4KV A干式变压器及手动防爆开关的多体控制方式。

WZB-7/1140/660/380型矿用隔爆型智能化照明信号综合保护装置的主要特点：WZB-7型微机监控保护装置（简称WZB-7）是新型高性能系列微机控制保护产品之一，主要应用于工业系统交流50Hz,标称电压在380V及以上电网中，提高供电电压可靠性的控制装置。

本装置以16位单片机为核心，辅以工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。

采用多种抗干扰措施，使装置具有极高的抗干扰能力。

在装置的设计上，采用标准化、模块化硬件设计，高精度的A／D转换，电源为AC50～265V。

在用户介面上，采用大屏幕液晶，汉化显示，自动背光，菜单式操作指示，对重要操作均授权密码，极大的方便了用户操作，有效地防止了误操作的发生。

装置能存贮两套定值，并可在线查询、修改，分别完成双路风机的独立保护，使设备的功能更复杂更强大，用户的工作更简单。

具备事件顺序记录、及事件、遥测、遥信远传等功能。

具备完备的自检功能，故障定位到主要芯片。

装置分别配有带隔离RS-485/ RS-232标准异步通讯接口，通讯方式可采用通信电缆线。

照明信号综合保护装置概述用途参数本装置是适用于煤矿井下127V照明及信号负载的电源控制，它是一种新型无触点照明综合保护装置，该产品性能安全可靠，使用寿命长。

并具有短路，漏电保护及电缆绝缘指示综合性保护功能的隔爆型电气设备。

本装置可以代替旧式2.5KVA、4KVA干式变压器及手动隔爆开关的多体控制方式。

该装置本体与壳体连接采用插接式，便于安装调试和维修。

(1)海拔高度不超过2000m：(2)周围介质温度不高于+40℃,不低于-20℃;(3)周围空气的相对湿度不大于95%(+25%);(4)在无强烈颠簸振动及垂直斜度不超过15度的地方;(5)在无足以腐蚀和破坏绝缘的气体与蒸汽的环境中;(6)可用于有甲烷和煤尘爆炸危险的矿井中;型号意义Z B Z - 2.5(4.0)/1140(660,380) M照明信号额定电压(V)功率(KVA)保护装置隔爆型综合装置照明短路保护参数信号短路保护参数4、照明短路保护时间小于250ms；信号短路时间小于400ms；漏地保护动作时间小于250ms；5、漏地电阻动作值1.5KΩ(1.5-3KΩ可调);6、漏地闭锁动作指示值3KΩ±1KΩ；7、电缆绝缘危险指示值10KΩ±2KΩ；8、工作电压允许波动范围错误!未找到引用源。

±15%；结构概述本综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。

壳盖与壳体采用转盖止口结构。

外壳上有一接线箱作为引进和引出电缆用。

外壳右侧装有操作隔离开关的手柄和检验短路、漏电保护系统是否有效的试验按钮。

并有可靠的机械联锁装置，保证当隔离开关闭合时，壳盖打不开；壳盖打开时，隔离开关不能闭合。

壳盖上方有一小透明窗，可以从外面观察状态指示灯。

机芯和机壳连接采用滑道结构，电子线路部分采用线路板插接方式，以方便检修。

主要元件作用：1、隔离开关1K：正常情况下做隔离电源之用，不允许带负荷操作。

在故障情况下可分断主变压器的6倍额定电流3次。

照明综保操作方法
照明综保是指在照明系统中使用综合保护装置来实现对电力设备和线路的保护。

以下是照明综保的操作方法：
1. 控制开关操作：根据需要打开或关闭照明系统的总控开关。

2. 综合保护装置设置：根据照明系统的需求设置综合保护装置的参数和功能。

包括过流保护、短路保护、过载保护等。

3. 系统检测与诊断：定期检查照明系统的各个部件和线路是否正常工作，通过综合保护装置进行故障诊断和排除。

4. 故障报警与处理：当照明系统出现故障时，综合保护装置会自动报警。

操作人员需要及时处理故障，查找并修复故障点。

5. 储能管理：如果综合保护装置带有储能功能，操作人员需要按照说明书要求进行储能管理，以确保照明系统的正常运行。

6. 定期维护与保养：对综合保护装置进行定期的维护和保养，包括清洁、检查设备状态、更换备件等工作，以确保其稳定可靠的工作。

总之，照明综保操作方法包括控制开关操作、综合保护装置设置、系统检测与诊
断、故障报警与处理、储能管理和定期维护与保养等步骤。

正确操作和管理综合保护装置可以提高照明系统的安全性和可靠性。
