侧抽芯注塑模课程设计一、课程目标知识目标：1. 学生能够理解侧抽芯注塑模的基本结构、工作原理及设计要点；2. 学生能够掌握侧抽芯注塑模的参数计算、零部件选型及应用技巧；3. 学生能够了解侧抽芯注塑模在塑料成型领域的实际应用。
技能目标：1. 学生能够运用所学知识，进行侧抽芯注塑模的设计和计算；2. 学生能够通过实际操作，解决侧抽芯注塑模在成型过程中可能出现的质量问题；3. 学生能够运用CAD软件进行侧抽芯注塑模的零部件绘制和整体设计。
情感态度价值观目标：1. 学生通过学习，培养对注塑模具设计和制造的兴趣和热情；2. 学生在学习过程中，培养团队协作、沟通交流和解决问题的能力；3. 学生能够关注我国注塑模具行业的发展，树立为我国制造业发展贡献力量的信念。
课程性质：本课程为专业实践课程，侧重于培养学生对侧抽芯注塑模的设计和制造技能。
学生特点：学生具备一定的模具基础知识和动手能力，对实践操作有较高的兴趣。
教学要求：结合理论教学，注重实践操作，提高学生的设计能力和创新能力。
通过课程目标分解，实现对学生知识、技能和情感态度价值观的全面提升。
二、教学内容1. 侧抽芯注塑模的基本原理：包括侧抽芯注塑模的分类、结构、工作原理及设计要点，对应教材第3章；2. 侧抽芯注塑模参数计算与选型：涉及模具尺寸、抽芯力、锁模力等参数计算，以及零部件的选型，对应教材第4章；3. 侧抽芯注塑模设计技巧：讲解模具设计中的注意事项、优化方法和应用技巧，对应教材第5章；4. CAD软件在侧抽芯注塑模设计中的应用：介绍CAD软件的基本操作、模具绘制和设计方法，对应教材第6章；5. 侧抽芯注塑模的制造与调试：分析模具制造过程、工艺要求及调试方法，对应教材第7章；6. 侧抽芯注塑模在实际应用中的案例分析：分析典型侧抽芯注塑模案例，总结经验教训，提高学生实际应用能力，对应教材第8章。
教学大纲安排：第一周：侧抽芯注塑模基本原理及结构；第二周：侧抽芯注塑模参数计算与选型；第三周：侧抽芯注塑模设计技巧；第四周：CAD软件在侧抽芯注塑模设计中的应用；第五周：侧抽芯注塑模制造与调试；第六周：侧抽芯注塑模实际应用案例分析及总结。
侧抽芯注塑模设计Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】侧抽芯注塑模设计摘要塑料工业是当今设计上增长最快的工业门类之一，而注塑模具是其中发展较快的种类，因此，研究注塑模具对了解塑料产品的生产过程和提高产品质量有很大意义。
塑料模具设计是模具制造中的关键工作，通过合理设计制造出来的模具不仅能顺利地成型高质量的塑件，还能简化模具的加工过程和实施塑件的高效率生产。
说明书里介绍了模具的结构组成、设计要点、模具成型生产所用的设备、模具材料和热处理要求等。
该说明书主要分为三个部分，分别介绍了塑料的性能，塑料制品的结构设计及工艺性，以及对注塑模具结构与注塑机、塑料制件在模具中的位置与浇注系统的设计、成型部件设计、结构零部件的设计、推出机构设计、侧向分型与抽芯机构设计和温度调节系统等做了介绍。
通过本设计，可以对注塑模具有一个初步的认识，了解注塑模具结构及工作原理。
关键词：塑料模具、斜导柱、分型面、滑块前言塑料模具设计是模具制造中的关键工作，通过合理设计制造出来的模具不仅能顺利地成型高质量的塑件，还能简化模具的加工过程和实施塑件的高效率生产，从而达到降低生产成本和提高附加价值的目的。
近几年来塑料成型工艺迅速发展，塑料模具种类不断增加，结构也愈趋复杂，制造精度要求愈来愈高。
其中注塑成型模具应用最为广泛，而且模具的结构最为复杂。
本次模具设计采用的是一模两腔的模具结构，通过侧向分型与抽芯机构完成了塑件的成型。
说明书中介绍了模具的结构组成、结构特点、工作原理、设计要点、模具成型生产所用的设备、模具材料和热处理要求等。
该说明书主要分为三个部分，第一章主要介绍了塑料的性能，第二章介绍了塑料制品的结构设计及工艺性，第三章对注塑模具结构与注塑机、塑料制件在模具中的位置与浇注系统的设计、成型部件设计、结构零部件的设计、推出机构设计、侧向分型与抽芯机构设计和温度调节系统等做了介绍。

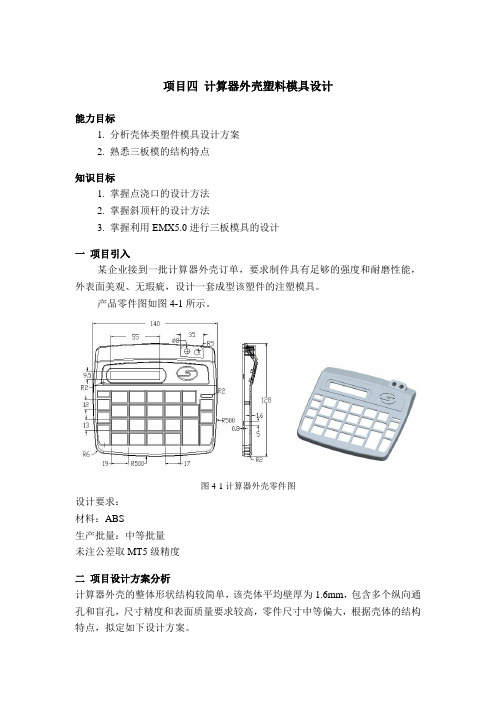

项目四计算器外壳塑料模具设计能力目标1. 分析壳体类塑件模具设计方案2. 熟悉三板模的结构特点知识目标1. 掌握点浇口的设计方法2. 掌握斜顶杆的设计方法3. 掌握利用EMX5.0进行三板模具的设计一项目引入某企业接到一批计算器外壳订单，要求制件具有足够的强度和耐磨性能，外表面美观、无瑕疵，设计一套成型该塑件的注塑模具。
产品零件图如图4-1所示。
图4-1计算器外壳零件图设计要求：材料：ABS生产批量：中等批量未注公差取MT5级精度二项目设计方案分析计算器外壳的整体形状结构较简单，该壳体平均壁厚为1.6mm，包含多个纵向通孔和盲孔，尺寸精度和表面质量要求较高，零件尺寸中等偏大，根据壳体的结构特点，拟定如下设计方案。
任务二：设计圆外壳的成型零件要求：将本产品合理分型，并设计出成型零件。
设计参照如下设计流程1----加载参照模型步骤01 建立工作目录打开pro/E软件，接着在菜单栏中依次选择“文件/设置工作目录”选项，弹出“选取工作目录”对话框，然后选择指定一个自已建的目标文件夹，单击确定按钮完成工作目录的设置，并将任务二建立的“jsqwk.prt”模型复制到工作目录中。
步骤02 新建文件在菜单栏中依次选择“文件/新建”选项或在“文件”工具条中单击“新建”按钮，弹出“新建”对话框。
接着选中“制造”单选按钮，在“子类型”选项区中选择“模具型腔”单选按钮，在“名称”文本框中输入“jsqwk_mold”，接着选择mmns-mfg-mold（公制）模板，然后单击按钮进入模具设计界面。
图步骤03 打开参照零件在”模具/铸件制造”工具条中单击“选取零件”按钮，弹出”打开”对话框，选取工作目录中的然“jsqwk.prt”文件，单击，打开“布局”对话框，点击“预览”按钮，发现开模方向指向壳体侧边，方向不正确，如图所示。
图单击“参照模型起点与定向”下方的箭头，打开“菜单管理器”，选择“动态”，打开”参照模型方向”对话框，根据图-所示进行操作。
有侧抽的注塑模毕业设计号：注塑模设计论文说明书题目：计算器盖注塑模设计院（系）：专业：机械设计制造及自动化学生姓名：学号：指导教师：2010年 1 月12 日引言近模具是工业生产的基础工艺装备，国民经济的五大支柱产业——机械、电子、汽车、石化、建筑都要求模具工业发展与之相适应。
模具因其生产效率高、产品质量好、材料消耗低、生产成本低而获得广泛应用，与其他加工制造业所无法比拟的。
从工业产品生产行业看，模具是现代工业，特别是汽车、摩托车、航空、仪表、仪器、医疗器械、电子通讯、兵器、家用电器、五金工具、日用品等工业必不可少的工艺装备。
据资料统计，利用模具制造的零件数量，在飞机、汽车、摩托车、拖拉机、电机、电器、仪器仪表等机电产品中占80%以上；在电脑、电视机、摄像机、照相机、录像机、传真机、电话及手机等电子产品中占85%以上；在电冰箱、洗衣机、空调、微波炉、吸尘器、电风扇、自行车、手表等轻工业产品中占90%以上；在了弹、枪支等兵器产品中占95%以上。
我国模具工业在政府十分重视及关怀下，并提出相应的优惠政策进行模具技术开发，在模具工业中大量采用先进技术和设备，努力提高模具设计和制造水平，取得显著的经济效益。
另外，从资料获悉，目前，美国、日本、德国等发达国家的模具总产值都已超过机床总产值。
模具技术的进步极大地促进了工业产品的生产发展，模具是“效益放大器”，用模具生产最终产品的价值将超过自身价格的几十倍乃至百倍及上千倍。
模具技术含量不断提高，属于高新技术产品的模具越来越多。
据了解，目前已被国家有关部门列入《中国高新技术产品出口目录》的已有四种模具。
其实已经有不少模具的技术含量超过了这四种模具，例如汽车零部件级进模具、精密多工位级进模具、轿车大型复杂覆盖件冲压模具、自动化汽车内饰件浇注模具、高强度板热压成型模具等。
随着高新技术的发展，越来越多的模具生产企业被各级政府有关部门认定为高新技术企业。
据中国模协初步统计，目前模具行业国家级高新技术企业有7家，省、市级高新技术企业已有近百家。
计算器上盖注塑模具设计摘要塑料工业是当今世界上增长最快的工业门类之一，因而注塑模具得到飞速发展，因此，研究注塑模具对了解塑料产品的生产过程和提高产品质量有很大的意义。
本设计题目是计算器上盖模具设计，介绍了注塑成型的基本原理，特别是单分型面注塑模具的结构与工作原理；详细介绍了注射模具浇注系统、成型零件和顶出系统的设计过程。
浇注系统主要对浇口道、主流道和分流道进行了设计；成型零件主要对凹模结构和工作尺寸进行了设计和计算，并对两处侧抽芯机构进行了重点分析和设计，这里采用了成型斜顶杆和橡胶完成，并对脱模力进行了计算，然后对模具强度要求、锁模力、最大注射量等做了校核；最后使用SolidWorks软件对模具的零件进行实体造型，同时完成了注射插装式控制回路的PLC设计。
关键字：成型零件；浇注系统；导向机构；注塑模具Injection Mould Design of Calculator CoverAbstractThe plastics industry is one of the fastest growing industrial branches in the world, so that the injection molds have rapid development, therefore, of molds reserchment about plastics production process and improve product quality have great significance. This topic is the calculator on the cover of the mould design, describes the basic principles of injection molding, especially single-parting molds structure and works; details the injection mold casting system, forming parts and ejection system design process. Casting system is mainly on gate road, mainstream road and branching channels design; prototyping part mainly on die structure and working size design and calculation, and two lateral pulling mechanism focused analysis and design, here is some oblique top rail and rubber, and stripping force computed, and on tooling strength requirements, clamping force, maximum volume and so do check; last use SolidWorks software on mould parts solid modeling, and completed the injection cartridge PLC control circuit design.Keywords：forming parts; ejection system; guiding-mechanism; injection molding目录摘要 (I)Abstract (II)1绪论 (1)1.1塑料模具在国民经济中的作用 (1)1.2塑料模具生产向信息化发展 (2)1.3注射成型 (2)1.4本次设计的目的 (4)2塑件的工艺性分析 (5)2.1制品的结构分析 (5)2.2塑料成型特点 (5)2.3塑件成型的工艺参数 (6)2.4初选注塑机 (7)3成型零件的设计 (8)3.1成型零件应具备的性能 (8)3.2成型零件的结构设计 (8)3.2.1凹模的结构设计 (8)3.2.2抽芯机构的设计 (9)3.2.3成型斜顶杆的设计 (10)3.3塑料制品在模具中的位置 (11)3.3.1一模两腔及其排列方式 (12)3.3.2分型面的选择 (12)3.4成型零件的工作尺寸计算 (13)3.4.1型腔的尺寸计算 (13)3.4.2型芯/凸模的成型尺寸 (14)3.4.3型芯中心到成型面距离 (16)3.5成型壁厚和底板厚度计算 (16)3.5.1型腔侧壁厚度的计算 (17)3.5.2型腔底板厚度的计算 (17)4浇注系统的设计 (19)4.1浇口的设计 (19)4.2主流道的设计 (20)4.3分流道的设计 (20)4.4排气系统的设计 (21)5脱模机构的设计 (22)5.1脱模机构的构成与功能 (22)5.1.1脱出机构与取出机构的设计 (22)5.2脱模力的计算 (23)6导向机构的设计 (26)6.1导向机构的作用 (26)6.2导柱导向机构 (26)6.3导柱在模板上的布置 (27)7冷却系统的设计 (29)7.1冷却水道的设计原则 (29)7.2定模上冷却水道的设计 (29)7.3动模上冷却水道的设计 (30)8注塑模与注塑机的关系 (31)8.1最大注塑量的校核 (31)8.2锁模力的校核 (31)8.3最大注射压力的校核 (32)8.4注塑机安装模具部分的尺寸校核 (32)8.4.1定位环的尺寸 (32)8.4.2模具厚度 (33)8.4.3模具的外形尺寸 (33)8.5最大开模行程的校核 (33)9模具的经济性分析 (34)10典型零件的实体造型 (36)10.1使用SolidWorks对零件进行实体造型 (36)11注射/预塑插装式控制回路的PLC设计 (42)结束语 (47)致谢 (48)参考文献 (49)1绪论1.1塑料模具在国民经济中的作用塑料制品在国民经济各个领域的应用非常广泛。
编号：毕业设计说明书题目：侧抽芯计算器外壳注塑模具设计学院：国防生学院专业：机械设计制造及其自动化学生姓名：学号：指导教师单位：机电工程学院姓名：职称：讲师题目类型：☐理论研究☐实验研究☑工程设计☐工程技术研究☐软件开发5月3日摘要现代工业生产中，模具已经成为国民经济的重要组成部分，模具生产已经触及电器、仪器仪表、建筑器材、汽车工业、日用五金等众多领域，是一项高效率、高质量、低成本、低能耗、低污染的高新技术产业，也是目前国家相当重视一门技术。
本设计选择目前了比较热门畅销的电子产品—计算器，设计的模具将塑件确定为计算器外壳。
本论文对侧抽芯计算器外壳注塑模具设计进行了详细的介绍和说明，通过对计算器外壳进行工艺分析，最终将完整的模具设计完成。
模具采用一模一腔，浇口采用点浇口形式，并设置有冷却系统，最大化提高生产效率和塑件质量；说明书对注塑机的选择、模具成型结构、分型面选择等各项参数、数据进行详细的计算和校核，说明书中还详细介绍了模具的具体工作过程。
本次侧抽芯计算机外壳注塑模具设计中，大多数零件使用标准件，成型零件使用了镶嵌块，降低了模具制造成本和生产周期，提高了市场竞争力；设计过程中参考各类资料，使用CAXAcad进行绘图，设计合理可靠。
关键词：计算器外壳；模具设计；成本；效率AbstractModern industrial production, mold has become an important part of the national economy , mold production has touched many areas of electrical, instrumentation , construction equipment , automotive, hardware , etc., is a high- efficiency, high-quality, low-cost, low-energy consumption, low pollution and high-tech industry , is currently the country attaches great importance to a technology. This design choice is currently the more popular selling electronic products - calculators, designed to mold plastic parts for the calculator to determine the shell .This paper is about the pulling side of the calculator shell injection mold design for a detailed description and explanation, through the calculator shell process analysis will eventually complete mold design is completed. A mold using a mold cavity, gate using point gate form, and provided with a cooling system, maximize productivity and improve the quality of plastic parts; paper also choose the injection molding machine, molding structure, the parting line selection parameters, data for detailed calculation and verification.The Pulling side of the computer case injection mold design, most parts using standard parts, molded parts using mosaic blocks, reducing mold manufacturing costs and production cycle, improve the market competitiveness; reference design process all kinds of data, use CAXAcad for drawing, reasonable and reliable design.Keywords: calculator shell; mold design; costs; efficiency目录引言 (1)1 绪论 (2)1.1 注塑模具设计发展的概况 (2)1.2塑料模具的特点 (3)1.3 注塑模具设计的要求及程序 (4)2 计算器外壳的设计及工艺分析 (5)2.1 计算器外壳的设计 (5)2.2 材料的选择 (6)2.3 计算器外壳的工艺性分析 (6)2.3.1 结构工艺性 (6)2.3.2 塑件的批量生产 (6)3 注塑机的选择及校核 (7)3.1 初选注塑机 (7)3.1.1 确定最大注塑量 (7)3.1.2 确定模具温度及冷却方式 (7)3.1.3 确定注塑成型的工艺参数 (7)3.2 注射机的选择及校核 (8)3.2.1型腔数校核 (8)3.2.2 注塑压力校核 (8)4 模具结构分析及设计 (10)4.1.1型腔数目及排列 (10)4.1.2分型面的选择 (10)4.1.3 排气系统设计 (10)4.2浇注系统的设计 (11)4.2.1 主流道的设计 (11)4.2.2 分流道的设计 (11)4.2.3浇口的选择和设计 (12)4.2.4 分流道的截面尺寸 (12)4.3 成型零件的设计 (13)4.3.1 凹模、凸模形式的确定 (13)4.3.2成型零件的工作尺寸计算 (13)4.4冷却系统的设计 (15)4.4.1冷却通道的位置及数量 (15)4.4.2冷却系统冷却通道孔径的计算 (16)4.5 脱模方式的设计 (16)4.5.1脱模机构的设计 (16)4.5.2脱模力的计算及推杆的设计 (17)4.5.3 复位机构的设计 (17)4.6 合模导向机构设计 (18)4.6.1 合模导向机构的选择 (18)4.6.2 导柱的设计 (19)4.7成型设备的校核 (19)4.7.1锁模力的校核 (19)4.7.2安装尺寸的校核 (20)4.7.3开模行程的校核 (20)5 模具零部件的设计尺寸校核 (21)5.1 型腔侧壁厚度强度校核 (21)5.2 型腔底部厚度强度校核 (21)5.3 导柱尺寸的强度校核 (21)5.4推杆尺寸校核 (22)6 侧抽芯机构的设计 (23)6.1抽芯距的计算 (23)6.2斜导柱尺寸计算 (23)6.3 滑块与导滑槽的设计 (24)7 侧抽芯计算器外壳注塑模工作过程简介 (25)8 模具的修模 (28)8.1凝料粘着主流道 (28)8.2塑件粘着型腔 (28)8.3 塑件粘着型芯 (29)9 结论 (30)谢辞 (31)参考文献： (32)模具是汽车、电子、电器、航空、仪表、轻工、塑料、日用品等工业生产的重要工艺装备，模具工业是国民经济的基础工业，国民生活水平要想得到提高，国家就必须要有优秀的模具工艺水平，没有优秀的模具，就没有高质量的产品。
编号：毕业设计说明书题目：侧抽芯计算器外壳注塑模具设计学院：国防生学院专业：机械设计制造及其自动化学生姓名：学号：指导教师单位：姓名：职称：题目类型：☐理论研究☐实验研究☑工程设计☐工程技术研究☐软件开发2013年5月3日摘要现代工业生产中，模具已经成为国民经济的重要组成部分，模具生产已经触及电器、仪器仪表、建筑器材、汽车工业、日用五金等众多领域，是一项高效率、高质量、低成本、低能耗、低污染的高新技术产业，也是目前国家相当重视一门技术。
本设计选择目前了比较热门畅销的电子产品—计算器，设计的模具将塑件确定为计算器外壳。
本论文对侧抽芯计算器外壳注塑模具设计进行了详细的介绍和说明，通过对计算器外壳进行工艺分析，最终将完整的模具设计完成。
模具采用一模一腔，浇口采用点浇口形式，并设置有冷却系统，最大化提高生产效率和塑件质量；说明书对注塑机的选择、模具成型结构、分型面选择等各项参数、数据进行详细的计算和校核，说明书中还详细介绍了模具的具体工作过程。
本次侧抽芯计算机外壳注塑模具设计中，大多数零件使用标准件，成型零件使用了镶嵌块，降低了模具制造成本和生产周期，提高了市场竞争力；设计过程中参考各类资料，使用CAXAcad进行绘图，设计合理可靠。
关键词：计算器外壳；模具设计；成本；效率AbstractModern industrial production, mold has become an important part of the national economy , mold production has touched many areas of electrical, instrumentation , construction equipment , automotive, hardware , etc., is a high- efficiency, high-quality, low-cost, low-energy consumption, low pollution and high-tech industry , is currently the country attaches great importance to a technology. This design choice is currently the more popular selling electronic products - calculators, designed to mold plastic parts for the calculator to determine the shell .This paper is about the pulling side of the calculator shell injection mold design for a detailed description and explanation, through the calculator shell process analysis will eventually complete mold design is completed. A mold using a mold cavity, gate using point gate form, and provided with a cooling system, maximize productivity and improve the quality of plastic parts; paper also choose the injection molding machine, molding structure, the parting line selection parameters, data for detailed calculation and verification.The Pulling side of the computer case injection mold design, most parts using standard parts, molded parts using mosaic blocks, reducing mold manufacturing costs and production cycle, improve the market competitiveness; reference design process all kinds of data, use CAXAcad for drawing, reasonable and reliable design.Keywords: calculator shell; mold design; costs; efficiency目录引言 (1)1 绪论 (2)1.1 注塑模具设计发展的概况 (2)1.2塑料模具的特点 (3)1.3 注塑模具设计的要求及程序 (4)2 计算器外壳的设计及工艺分析 (5)2.1 计算器外壳的设计 (5)2.2 材料的选择 (6)2.3 计算器外壳的工艺性分析 (6)2.3.1 结构工艺性 (6)2.3.2 塑件的批量生产 (6)3 注塑机的选择及校核 (7)3.1 初选注塑机 (7)3.1.1 确定最大注塑量 (7)3.1.2 确定模具温度及冷却方式 (7)3.1.3 确定注塑成型的工艺参数 (7)3.2 注射机的选择及校核 (8)3.2.1型腔数校核 (8)3.2.2 注塑压力校核 (8)4 模具结构分析及设计 (10)4.1.1型腔数目及排列 (10)4.1.2分型面的选择 (10)4.1.3 排气系统设计 (10)4.2浇注系统的设计 (11)4.2.1 主流道的设计 (11)4.2.2 分流道的设计 (11)4.2.3浇口的选择和设计 (12)4.2.4 分流道的截面尺寸 (12)4.3 成型零件的设计 (13)4.3.1 凹模、凸模形式的确定 (13)4.3.2成型零件的工作尺寸计算 (13)4.4冷却系统的设计 (15)4.4.1冷却通道的位置及数量 (15)4.4.2冷却系统冷却通道孔径的计算 (16)4.5 脱模方式的设计 (16)4.5.1脱模机构的设计 (16)4.5.2脱模力的计算及推杆的设计 (17)4.5.3 复位机构的设计 (17)4.6 合模导向机构设计 (18)4.6.1 合模导向机构的选择 (18)4.6.2 导柱的设计 (19)4.7成型设备的校核 (19)4.7.1锁模力的校核 (19)4.7.2安装尺寸的校核 (20)4.7.3开模行程的校核 (20)5 模具零部件的设计尺寸校核 (21)5.1 型腔侧壁厚度强度校核 (21)5.2 型腔底部厚度强度校核 (21)5.3 导柱尺寸的强度校核 (21)5.4推杆尺寸校核 (22)6 侧抽芯机构的设计 (23)6.1抽芯距的计算 (23)6.2斜导柱尺寸计算 (23)6.3 滑块与导滑槽的设计 (24)7 侧抽芯计算器外壳注塑模工作过程简介 (25)8 模具的修模 (28)8.1凝料粘着主流道 (28)8.2塑件粘着型腔 (28)8.3 塑件粘着型芯 (29)9 结论 (30)谢辞 (31)参考文献： (32)模具是汽车、电子、电器、航空、仪表、轻工、塑料、日用品等工业生产的重要工艺装备，模具工业是国民经济的基础工业，国民生活水平要想得到提高，国家就必须要有优秀的模具工艺水平，没有优秀的模具，就没有高质量的产品。
使用注塑模具加工的塑料产品，具有生产率高、质量好、节约材料、成本低等等特点，已经成为现代工业生产的重要手段和工艺发展方向。
因此，模具技术，特别是制造精密、复杂、大型模具的技术，已成为衡量一个国家机械制造水平的重要标志之一。
近年来，塑料模具越来越趋于高效率、自动化、大型、长寿命、高精密性的发展，其产量和设计水平也发展的十分迅速。
本设计是侧抽芯计算器外壳注塑成型模具设计，注塑成型模具就是将塑料先加在注塑机的加热料筒内，塑料受热熔化后，在注塑机的螺杆或活塞的推动下，经过喷嘴和模具的浇注系统进入模具型腔内，塑料在其中固化成型。
因为塑料与现代人的生活息息相关，我们的衣食住行都离不开塑料，而注塑成型模具是一种非常高效而成本低廉生产塑料制品的方式，具有工作连续性强，制成产品质量好，模具使用寿命长，工艺效益好等等优点。
在注塑产品当中，电子产品外壳塑件在其中占到很大比例，电子产品外壳要求外观精美，尺寸精度要求极高，且电子产品更新换代时间很短，根据市场上电子产品半年一变的更新速度，对模具设计者提出了更高的要求，模具的设计要成本低、制造方便、设计周期短等等。
本设计的塑件制品是计算器外壳，注塑塑料选择了ABS塑料，ABS塑料具有良好的配混性、成型加工性、涂装性、染色性、易加工性及尺寸稳定性等等优点，可以根据市场需要制成各种颜色、喷绘各种图案的产品。
本设计中计算器外形创新，轻便简约，尺寸设计精美，功能完整，整体厚度仅为12mm，符合现在人们喜欢的“超薄”电子产品，同时在计算器屏幕处设计了10°的倾斜度，外表面棱角处都设制有圆角，使用手感良好。
以时尚潮流、使用方便、人性化以富有创新的思路进行设计。
同时在计算器侧壁设置了一个侧孔，用于安装计算器开关，因此需要在模具中加入侧抽芯机构，增加了设计难度，设计工作量。
本设计通过定距螺钉、弹簧、限位杆等开模限制机构，实现了流道、浇口凝料的自动脱落，并使用脱模机构实现塑件的自动脱模。
因此本设计实现了自动化生产，提高产品质量以及生产效率，操作简单。
在设计过程中，使用了CAXAcad制图软件以及proe三维软件，实现了无纸化设计，大大提高制图标准和制图水平。
说明书在编写过程中，查阅大量资料、手册、标准、期刊等，对模具中重要零部件都进行了设计尺寸的校核，提升了设计的质量及合理性，对塑料的选择、注塑机的选择、成型零部件尺寸计算及强度校核、浇注系统、合模导向部分、推出机构的设计计算校核、模具冷却系统、侧抽芯机构设计计算、模具工作过程、修模分析等进行了详细的叙述。
通过本次毕业设计，强化巩固了所学的知识，提高了应用所学知识和技能解决实际问题的能力，提高了动手设计、理论结合实际的能，为独立完成模具设计积累了一定的经验。
1.1 注塑模具设计发展的概况世贸组织（WTO）于2001年批准了我国加入，距今已经有13年的时间，这10多年来，我过获得了一个更加稳定的国际经贸环境，对我国与各国、各地区的经济贸易合作起到了积极作用，世界经济的稳定发展，我国的利用外资领域将进一步扩大，国内和国外模具企业都可以从中得到更多的机会和收益。
