DC220V直流屏选型计算

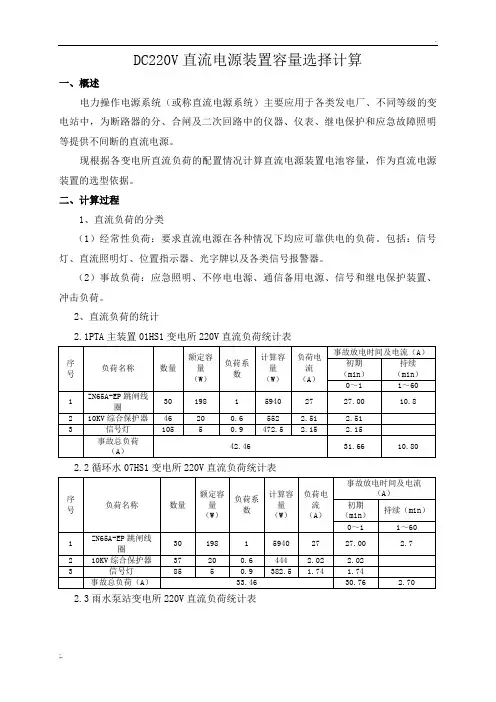

DC220V直流电源装置容量选择计算一、概述电力操作电源系统（或称直流电源系统）主要应用于各类发电厂、不同等级的变电站中，为断路器的分、合闸及二次回路中的仪器、仪表、继电保护和应急故障照明等提供不间断的直流电源。

现根据各变电所直流负荷的配置情况计算直流电源装置电池容量，作为直流电源装置的选型依据。

二、计算过程1、直流负荷的分类（1）经常性负荷：要求直流电源在各种情况下均应可靠供电的负荷。

包括：信号灯、直流照明灯、位置指示器、光字牌以及各类信号报警器。

（2）事故负荷：应急照明、不停电电源、通信备用电源、信号和继电保护装置、冲击负荷。

2、直流负荷的统计2.1PTA主装置01HS1变电所220V直流负荷统计表2.2循环水07HS1变电所220V直流负荷统计表2.3雨水泵站变电所220V直流负荷统计表2.4给水加压站变电所220V直流负荷统计表2.5污水变电所220V直流负荷统计表待定3、蓄电池的选择及容量计算蓄电池在正常浮充电运行方式下，直流母线电压应为直流系统额定电压的105%，其他运行方式下直流系统母线电压不应超出直流用电设备所允许的电压波动范围，即直流母线电压应在直流系统额定电压的85%～110%范围内。

3.1蓄电池型式选择35KV及以下变电所宜采用阀控式密封铅酸蓄电池，其浮充电压取 2.23～2.28V，均衡充电电压范围为2.30～2.35V，宜取2.30V，放电末期电压宜取1.83V。

3.2蓄电池组数选择对于110KV及以下变电所宜装设1组蓄电池，重要的110KV变电所也可装设2组蓄电池。

3.3蓄电池个数的选择浮充电运行时，按直流母线电压为1.05 Ur 来选择电池个数，即n=1.1Ur/Ufn=1.1×220/2.25=108个，则配置18节（12V/节）电池。

检验均衡充电时，不大于直流母线允许电压最高值，即Uc ≤1.10 Ur/n检验事故放电末期，不小于母线允许电压最低值，即Um ≥0.85 Ur/nUr----直流系统额定电压，V；Uf----每个蓄电池浮充电压，V；Uc----每个蓄电池均衡充电电压，V；Um----每个蓄电池末期放电电压，V；n---蓄电池组个数。

直流屏容量怎么确定直流操作电源的负荷一般来说可分为经常负荷（Izc）、事故负荷（Isg）和冲击负荷（Ihz）。

经常负荷主要包括经常带电的继电器，信号灯以及其他接入直流系统的用电设备。

事故负荷是当变配电所失去交流电源全所停电时必须由直流系统供电的负荷，主要为事故照明负荷等，冲击负荷主要是断路器合闸时的短时（0.1-0.5S）合闸冲击电流以及此时直流母线所须承担的其他负荷之和。

此上三种负荷是选择直流操作电源容量的重要依据，据此可得蓄电池最大瞬时负荷：Imax=Izc+Isg+Ihz则蓄电池容量：C=Imax/C率（AH)。

C率是蓄电池放电倍率（A)。

直流屏通常说来可以分为动力负荷和控制负荷。

动力负荷包括直流电动机、UPS电源、事故照明、直流变换电源等，控制负荷包括保护和自动装置电源、控制操作电源、计算机电源以及热工控制和远动装置电源。

所以我们要做的工作首先是统计这两种负荷。

通常计算蓄电池有两种方法，一种是容量法，源于原苏联，是过去我国工程设计中通用的计算法，这种计算方法对恒定放电的负荷计算简单快捷、准确，一般用于放电时间为1小时的放电过程。

另一种是电流法在我国八十年代开始使用，起源于美国。

在给定的事故放电电流I 和事故放电时间t的情况下计算蓄电池容量时：电流法是用放电电流I和电流系数Kc=I/C10；容量法是用放电容量It=Cs和容量系数Kcc=Cs/C10计算，其基本计算式为：蓄电池容量系数：Kcc=Cs/C10=I*t/C10=Kct蓄电池容量：Cc=Krel*Cs/Kcc=Krel*I*t/Kc*t=Krel*I/Kc 根据提到的情况估计使用的场所是在配电所中，这往往考虑的情况较为简单，因为负荷并不复杂，主要是保护和自动装置电源、控制操作电源、计算机电源和事故照明。

通常不存在较大的冲击性，但有一种情况，就是仍然采用电磁操作系统的高压断路器，它的合闸电压相当大，以CD10型为例，它的合闸电流瞬间就高大147A，比起现在通用的弹簧操作机构1--3A的电流就显太大了。

直流屏容量计算方法以下是 6 条关于直流屏容量计算方法的内容：1. 嘿，你知道直流屏容量计算就像是给一个大箱子找合适的尺寸一样重要！比如你家里摆东西的箱子，得根据东西的多少来挑合适大小吧，直流屏也是一样啊！咱得根据实际需求的电流、时间这些因素来算它到底需要多大容量。

你想想，如果容量小了，那不就像小箱子装不下大物件，会出问题呀！所以可得算仔细咯！2. 哎呀呀，直流屏容量计算可不是随随便便就能搞定的呀！这就好比你去买菜，得算清楚一家人能吃多少菜，不然买多了浪费买少了不够吃对不对？容量计算也是这个道理呀！要考虑各种设备的用电情况，精确地算出需要的容量才行。

你说是不是呀？那要是算错了可就麻烦啦！3. 哇塞，直流屏容量计算真的很关键呢！就好像建房子要先打好地基一样。

比如说一个大型工厂的供电系统，要是直流屏容量没算好，那后续不就乱套了嘛！那损失可就大啦！所以可不能小瞧这计算过程哦，一定要认真对待，就像对待自己最喜欢的东西一样精心！4. 哟呵，你想想看，直流屏容量计算这不就跟给汽车配油箱一样嘛！油加少了跑不远，加多了又浪费。

换成直流屏，如果容量不合适，要么供电不足影响设备运行，要么浪费资源多花钱。

你说这笔账咱得算清楚不？可别迷迷糊糊的哟！5. 嘿，直流屏容量计算可不是闹着玩的呀！这就和裁缝做衣服裁量尺寸一样重要呢！要是尺寸错了，衣服能合身嘛！对于直流屏来说也一样，得根据实际情况准确算出容量来呀！不然到时候出问题了可咋整，你说是不是这个理？6. 哼，直流屏容量计算可是要非常慎重的呢！想象一下，如果是一场重要的比赛，你得准确安排好每一个细节才能获胜呀！容量计算就是这样关键的细节。

要是没弄好，那不就像比赛中出了大差错，后果不堪设想哇！所以一定得好好钻研这个计算方法哟！我的观点结论是：直流屏容量计算非常重要，必须要认真对待，仔细核算，根据具体情况运用合适的方法来确保得到准确的容量，从而保障各种设备的正常运行。

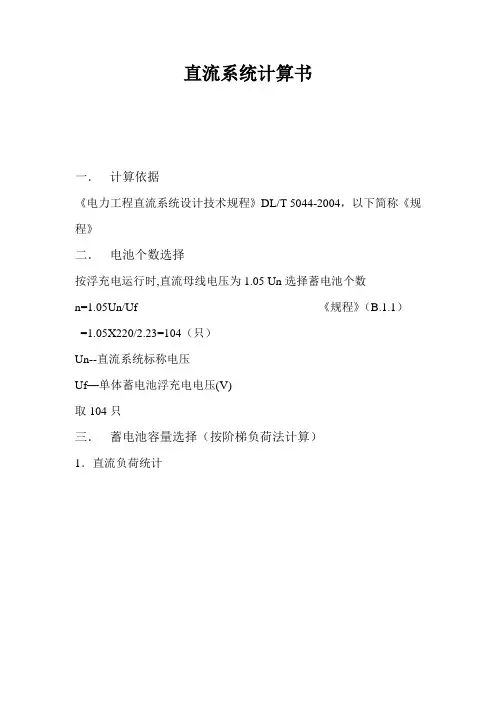

直流系统计算书一．计算依据《电力工程直流系统设计技术规程》DL/T 5044-2004，以下简称《规程》二．电池个数选择按浮充电运行时,直流母线电压为1.05 Un选择蓄电池个数n=1.05Un/Uf 《规程》（B.1.1）=1.05X220/2.23=104（只）Un--直流系统标称电压Uf—单体蓄电池浮充电电压(V)取104只三．蓄电池容量选择（按阶梯负荷法计算）1．直流负荷统计220V直流系统负荷统计表（按1h事故放电）2．绘制阶梯负荷曲线3. 计算步骤各阶段容量换算系数均为查《规程》表B.8所得。

3.1 按第一阶段进行计算C c1=K k xI1/K c《规程》（B.9）=1.40x469.65/1.24=530.25（Ah）K k----可靠系数，取1.40;I1----第一阶段事故负荷电流（A）；K c--第一阶段容量换算系数（1/Ah）3.2 按第二阶段进行计算C c2≥K k[I1/K c1+(I2-I1)/K c2] 《规程》（B.10）=1.4x[469.65÷0.78+（360.1-469.65）÷0.8]=651.25（Ah）I2----第二阶段事故负荷电流（A）；K c2--第二阶段容量换算系数（1/Ah）3.3 按第三阶段进行计算C c3=K k[I1/K c1+(I2-I1)/K c2+(I3-I2)/K c3] 《规程》（B.11）=1.4x[469.65÷0.54+（360.1-469.65）÷0.558+（141.92-360.1）÷0.78] =551.15（Ah）I3----第二阶段事故负荷电流（A）；K c3--第二阶段容量换算系数（1/Ah）3.5 容量选择：C c2> C c3，C c2 =651.25（Ah）> C c1，取大者，即为蓄电池的计算容量。

选择蓄电池容量为800Ah，104只，2V。

直流屏设计原则及部分设备选型原则直流屏设计原则及部分设备选型原则本设计原则的制定是根据：DL/T 5044-2014 电⼒⼯程直流电源系统设计技术规程。

DL/T 720-2013 电⼒系统继电保护及安全⾃动装置柜（屏）通⽤技术条件DL/T 459-2000 电⼒系统直流电源柜订货技术条件⼀、充电机的选型原则：1、1组蓄电池配置1套充电机装置时，应按额定电流选择⾼频开关电源基本模块。

当基本模块数量为6个及以下时，可设置1个备⽤模块；当基本模块数量为7个及以上时，可设置2个备⽤模块。

1.1每组蓄电池配置⼀组⾼频开关电源时，其模块选择应按下式计算：n =1n +2n基本模块的数量按下式计算：1n =merI I 附加模块的数量应按下列公式计算：2n =1（当1n ≤6时）2n =2（当1n ≥7时）1.2⼀组蓄电池配置两组⾼频开关电源或两组蓄电池配置三组⾼频开关电源时，其模块选择应按下式计算：n merI I 式中：n —⾼频开关电源模块选择数量，当模块选择数量不为整数时，可取邻近值； 1n —基本模块数量 2n —附件模块数量 r I —充电装置电流（A ）me I —单个模块额定电流（A ）2、⾼频开关电源模块数量根据充电装置额定电流和单个模块额定电流选择，模块数量控制在3个~8个。

3、充电装置回路断路器额定电流应按充电装置额定输出电流选择，且应按下式计算：n I ≥k K rn I式中：n I —直流断路器额定电流（A ）；k K —可靠系数，取1.2；rn I —充电装置额定输出电流（A ）表1 充电机装置回路设备选择表⼆、开关的选择1、直流系统⽤断路器应采⽤具有⾃动脱扣功能的直流断路器，严禁使⽤普通交流断路器。

2、直流断路器额定电压应⼤于或等于回路的最⾼⼯作电压。

3、直流断路器额定短路分断电流及短时耐受电流，应⼤于通过断路器的最⼤短路电流。

4、DC/DC 装置的馈线断路器选⽤B 型脱扣曲线直流断路器，220V 直流系统采⽤C 型脱扣曲线直流断路器。

直流屏常用数据的计算方法有关直流屏的知识，怎么来计算直流屏的相关数据，比如直流屏的系统负荷电流计算，系统电池容量的选择，以及整流模块电流的计算方法，下面一起来学习下。

1、交流正常时负荷电流计算：正常工作电流= ∑控制负荷电流+ 0.2 * ∑储能合闸机构电流2、交流停电时负荷电流计算：停电工作电流= ∑控制设备电流+ 0.2 * ∑储能合闸机构电流+ 事故照明根据冲击负荷决定最小电池容量（采用储能合闸机构不需要此项计算）铅酸免维护阀控电池容量> 0.5 * 单次最大冲击电流，镉镍电池容量> 0.2 * 单次最大冲击电流。

1、根据交流停电待机时间确定电池容量电池容量> 停电时负荷电流* T（小时）* δ1（修正系数1）* δ2（修正系数2）δ1 = 1 ( T >= 10 )δ1 = 1.1 ( 5 <= T < 10 )δ1 = 1.2 ( 3 <= T < 5 )δ2 = 1.0 ( 108节/2V电池)δ2 = 1.2 ( 104节/2V电池)2、确定电池容量根据电池容量规格向上取整电池容量：电池容量= 计算电池容量最大值* 电池老化系数（1.2）* 设计余量（1.0 –1.3）整流模块电流= 正常工作电流+ 电池充电电流电池充电电流= 0.1 * 电池容量（铅酸免维护阀控电池）电池充电电流= 0.2 * 电池容量（镉镍电池）充电/浮充电装置采用多个高频开关电源模块并联，N+1热备份工作。

高频开关电源模块数量配置可按如下公式选择（即确定N的数值）:N≥（最大经常性负荷+ 蓄电池充电电流）/模块额定电流例如：直流电源系统电压等级为220VDC，蓄电池容量为200Ah，经常性负荷为4A（最大经常性负荷不超过6A），充电电流(0.1C10×200Ah) + 最大经常性负荷(约6A)＝26A。

如果选用TH230D10ZZ-3电源模块3台即可满足负荷需求(N=3)，再加一个备用模块，共4个电源模块并联，即可构成所需系统。

直流电机选型计算公式详解直流电机是一种常见的电动机，广泛应用于各种机械设备中。

在选型过程中，我们需要根据实际需求来计算合适的电机参数。

本文将详细介绍直流电机选型计算公式及其应用。

直流电机选型的计算公式主要包括功率计算、转速计算和扭矩计算三个方面。

1. 功率计算：直流电机的功率计算公式为：功率（W）= 电压（V）× 电流（A）在选型时，我们需要根据实际负载情况来确定所需的功率大小。

一般来说，功率越大，电机的承载能力就越强，但同时也会增加电机的体积、重量和成本。

2. 转速计算：直流电机的转速计算公式为：转速（rpm）= 60 × 电机电压（V）/ (极对数× 线圈电阻（Ω）)其中，极对数表示电机的极数，线圈电阻表示电机线圈的电阻。

转速是直流电机的重要参数，它决定了电机的输出速度和转矩。

在选型时，我们需要根据实际需求来确定所需的转速范围。

3. 扭矩计算：直流电机的扭矩计算公式为：扭矩（Nm）= 功率（W）/ (转速（rpm）× 2π/60)其中，2π/60表示将转速从rpm转换为rad/s的换算系数。

扭矩是直流电机的输出力矩，它决定了电机的承载能力。

在选型时，我们需要根据实际负载情况来确定所需的扭矩大小。

除了以上三个基本的计算公式外，直流电机的选型还需考虑其他因素，如效率、温升、寿命等。

1. 效率：直流电机的效率是指输入功率与输出功率之间的比值，通常用百分比表示。

效率越高，电机的能量转换效率就越高，对能源的利用也就更加充分。

2. 温升：直流电机在工作过程中会产生一定的热量，这些热量会导致电机温升。

温升过高会影响电机的性能和寿命，因此在选型时需要考虑电机的散热能力。

3. 寿命：直流电机的寿命是指其可持续工作的时间或寿命。

寿命一般与电机的质量、工作环境、使用条件等因素有关。

在选型时，我们需要根据实际需求来确定所需的寿命要求。

直流电机的选型计算公式涵盖了功率、转速和扭矩三个方面。

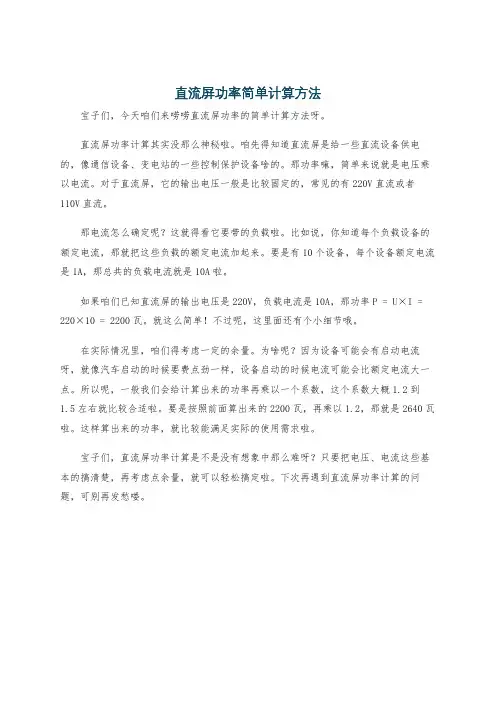

直流屏功率简单计算方法
宝子们，今天咱们来唠唠直流屏功率的简单计算方法呀。

直流屏功率计算其实没那么神秘啦。

咱先得知道直流屏是给一些直流设备供电的，像通信设备、变电站的一些控制保护设备啥的。

那功率嘛，简单来说就是电压乘以电流。

对于直流屏，它的输出电压一般是比较固定的，常见的有220V直流或者
110V直流。

那电流怎么确定呢？这就得看它要带的负载啦。

比如说，你知道每个负载设备的额定电流，那就把这些负载的额定电流加起来。

要是有10个设备，每个设备额定电流是1A，那总共的负载电流就是10A啦。

如果咱们已知直流屏的输出电压是220V，负载电流是10A，那功率P = U×I = 220×10 = 2200瓦。

就这么简单！不过呢，这里面还有个小细节哦。

在实际情况里，咱们得考虑一定的余量。

为啥呢？因为设备可能会有启动电流呀，就像汽车启动的时候要费点劲一样，设备启动的时候电流可能会比额定电流大一点。

所以呢，一般我们会给计算出来的功率再乘以一个系数，这个系数大概1.2到1.5左右就比较合适啦。

要是按照前面算出来的2200瓦，再乘以1.2，那就是2640瓦啦。

这样算出来的功率，就比较能满足实际的使用需求啦。

宝子们，直流屏功率计算是不是没有想象中那么难呀？只要把电压、电流这些基本的搞清楚，再考虑点余量，就可以轻松搞定啦。

下次再遇到直流屏功率计算的问题，可别再发愁喽。

直流屏的容量怎么确定直流屏容量确定：1、根据操作机构选择，如：高压合闸机构为CD系列，其合闸电流为120A左右，按电力部标准，应满足瞬时两台同时合闸电流即240A，电池容量=240/放电倍率（一般取4）=60AH，所以选大于65AH的。

2、根据自定负荷选择。

普通双电源带两个变压器的系统40AH就可以了，因为直流屏主要是倒闸操作，并且是瞬时的，容量选的大只是因为系统庞大，如果高压柜的数量增加，就65 AH。

真要去计算的话，有很多种计算方法，不怎么统一，给你介绍个简单的：直流操作电源的负荷一般来说可分为经常负荷（Izc）、事故负荷（Isg）和冲击负荷（Ihz）。

经常负荷主要包括经常带电的继电器，信号灯以及其他接入直流系统的用电设备。

事故负荷是当变配电所失去交流电源全所停电时必须由直流系统供电的负荷，主要为事故照明负荷等，冲击负荷主要是断路器合闸时的短时（0. 1~0.5S）合闸冲击电流以及此时直流母线所须承担的其他负荷之和。

此上三种负荷是选择直流操作电源容量的重要依据。

据此可得：蓄电池最大瞬时负荷：Imax=Izc+Isg+Ihz蓄电池容量：C=Imax/C率（AH) C率是蓄电池放电倍率（A)直流操作电源的负荷一般来说可分为经常负荷（Izc）、事故负荷（Isg）和冲击负荷（Ihz）。

经常负荷主要包括经常带电的继电器，信号灯以及其他接入直流系统的用电设备。

事故负荷是当变配电所失去交流电源全所停电时必须由直流系统供电的负荷，主要为事故照明负荷等，冲击负荷主要是断路器合闸时的短时（0. 1~0.5S）合闸冲击电流以及此时直流母线所须承担的其他负荷之和。

此上三种负荷是选择直流操作电源容量的重要依据，据此可得蓄电池最大瞬时负荷：Ima x=Izc+Isg+Ihz则蓄电池容量：C=Imax/C率（AH) C率是蓄电池放电倍率（A).你提的这个问题没说清楚，你仅仅说了高压采用直流保护和操作，但没有说是否还有别的直流负荷种类，直流屏通常说来可以分为动力负荷和控制负荷。

给楼主提供一套方法。

举例如下：1）首先统计直流220V的负荷2）按最大事故放电容量来选择计算公式：========================设直流屏所处环境平均温度为25度，于是有：K t=(t-20)=(25-20)=代入表达式中，得到：C e=+x1/故取直流屏容量为40Ah3）校验事故放电后的冲击电流计算公式如下：由前计算确定Ce=40，代入电池内阻计算式，得：Re=40=Ω由于无法知道实际使用的电池，我姑且认为此直流屏电池组中单个电池的电压是2V的，其放电终止电压U ac=我们先确定直流屏放电倍率K：K=I ac/C e=+/40=40=再来确定电池放电容量C ac：Cac=I ac t=+x1=(Ah)已知U ac=，所以有：I max=(U ac-U en)/R e=/=200A我们用第一个式子来校核：I max≥I ac+I ba=++120=可见此40Ah的直流屏完全满足要求蓄电池的额定容量C，单位是安时（Ah），它是放电电流（A）和放电时间（h）的乘积。

由于对同一个电池采用不同的放电参数所得出的Ah是不同的，所以电池容量被定义为：用设定的电流把电池放电至设定的电压所经历的时间和这个电流的乘积首先根据电池构造特征和用途的差异，设定了若干个放电时率，最常见的有20小时、10小时等不同时率，写做C20、C10和C2等等。

其中的C代表电池容量，后面跟随的数字表示该类电池以某种强度的电流放电到设定电压的小时数。

于是用容量除以小时数即得出额定放电电流容量相同而放电时率不同的电池，它们的标称放电电流却相差甚远。

比如，一个电动自行车用的电池容量10Ah、放电时率为2小时，写做10Ah2，它的额定放电电流为10（Ah）/2（h）=5A；而一个汽车启动用的电池容量为54Ah、放电时率为20小时，写做54Ah20，它的额定放电电流仅为54（Ah）/20（h）=！这两种电池如果分别用5A和的电流放电，则分别能持续2小时和20小时才下降到设定的电压上述所谓设定的电压是指终止电压Uac（单位V）。

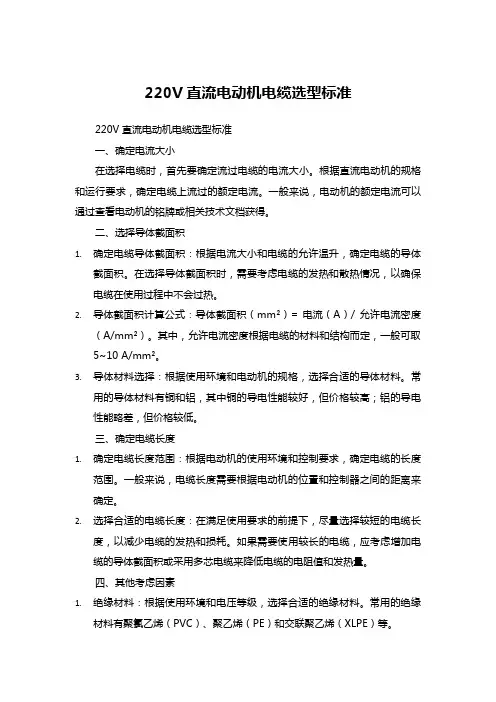

220V直流电动机电缆选型标准220V直流电动机电缆选型标准一、确定电流大小在选择电缆时，首先要确定流过电缆的电流大小。

根据直流电动机的规格和运行要求，确定电缆上流过的额定电流。

一般来说，电动机的额定电流可以通过查看电动机的铭牌或相关技术文档获得。

二、选择导体截面积1.确定电缆导体截面积：根据电流大小和电缆的允许温升，确定电缆的导体截面积。

在选择导体截面积时，需要考虑电缆的发热和散热情况，以确保电缆在使用过程中不会过热。

2.导体截面积计算公式：导体截面积（mm²）= 电流（A）/ 允许电流密度（A/mm²）。

其中，允许电流密度根据电缆的材料和结构而定，一般可取5~10 A/mm²。

3.导体材料选择：根据使用环境和电动机的规格，选择合适的导体材料。

常用的导体材料有铜和铝，其中铜的导电性能较好，但价格较高；铝的导电性能略差，但价格较低。

三、确定电缆长度1.确定电缆长度范围：根据电动机的使用环境和控制要求，确定电缆的长度范围。

一般来说，电缆长度需要根据电动机的位置和控制器之间的距离来确定。

2.选择合适的电缆长度：在满足使用要求的前提下，尽量选择较短的电缆长度，以减少电缆的发热和损耗。

如果需要使用较长的电缆，应考虑增加电缆的导体截面积或采用多芯电缆来降低电缆的电阻值和发热量。

四、其他考虑因素1.绝缘材料：根据使用环境和电压等级，选择合适的绝缘材料。

常用的绝缘材料有聚氯乙烯（PVC）、聚乙烯（PE）和交联聚乙烯（XLPE）等。

2.护套材料：为了保护电缆免受机械损伤或化学腐蚀等影响，可以选择合适的护套材料，如聚氯乙烯护套、聚乙烯护套等。

a）按照事故持续放电容量（1小时放电率）确定蓄电池容量QCt≥Kk（Ij+Is）t≈15Ah。

QCt事故持续时间为t小时内蓄电池放电容量Kk可靠系数（取1.1）Ij经常负荷（继电器常闭节点、信号灯等经常接入直流系统的用电设备）Is事故负荷（主要为事故照明）t事故持续时间（取1小时）折算为标准蓄电池10小时放电率：QC10=QC1/0.55≈28 Ah b）按照直流最大电流确定蓄电池容量Imax＝Ij+Is+Ih+If＝17.28AImax直流系统瞬时最大电流（同时考虑一台断路器合闸电流和一台断路器分闸电流）查蓄电池厂家技术表中蓄电池最大放电电流（≤5s）确定蓄电池容量约为29 Ah。

c）确定蓄电池只数n＝0.85Ve/Vx＝0.85×220/1.8≈104只n蓄电池只数Ve 直流系统额定电压(取220V)Vx 2V蓄电池放电终止电压(取1.8V)折算为12V蓄电池为18只。

根据以上计算设计建议选用40Ah 12V单体阀控铅酸蓄电池18只。

首先统计负荷一、直流负荷统计表序号负荷名称计算容量经常负荷事故负荷冲击负荷事故时间（kW）（A）（A）（A）（h）1 经常负荷5 5 12 事故照明1.2 5.45 13 UPS电源2 9.09 14 断路器合闸155 15 合计2.2 5 19.54 155二、蓄电池组电池个数及终止电压的确定(一)、蓄电池组电池个数的确定1、保证在正常浮充运行时，直流母线电压不超过直流系统额定电压的105%：取n=103个n—蓄电池组电池数；Ue—直流系统额定电压，取Ue=220V；Ufc—单个蓄电池的浮充电压，取Ufc=2.25V/个。

2、按均衡充电时，直流母线电压不超过直流系统额定电压的110%（220×110%=242V）进行校核：Um=n×Ujc=103×2.35=242.05=1.1UeUjc—单个蓄电池的均充电压，取Ujc=2.35V/个。

直流屏的容量怎么确定直流屏容量确定：1、根据操作机构选择，如：高压合闸机构为CD系列，其合闸电流为120A左右，按电力部标准，应满足瞬时两台同时合闸电流即240A，电池容量=240/放电倍率（一般取4）=60AH，所以选大于65AH的。

2、根据自定负荷选择。

普通双电源带两个变压器的系统40AH就可以了，因为直流屏主要是倒闸操作，并且是瞬时的，容量选的大只是因为系统庞大，如果高压柜的数量增加，就65A H。

真要去计算的话，有很多种计算方法，不怎么统一，给你介绍个简单的：直流操作电源的负荷一般来说可分为经常负荷（Izc）、事故负荷（Isg）和冲击负荷（Ihz）。

经常负荷主要包括经常带电的继电器，信号灯以及其他接入直流系统的用电设备。

事故负荷是当变配电所失去交流电源全所停电时必须由直流系统供电的负荷，主要为事故照明负荷等，冲击负荷主要是断路器合闸时的短时（0. 1~0.5S）合闸冲击电流以及此时直流母线所须承担的其他负荷之和。

此上三种负荷是选择直流操作电源容量的重要依据。

据此可得：蓄电池最大瞬时负荷：Imax=Izc+Isg+Ihz蓄电池容量：C=Imax/C率（AH) C率是蓄电池放电倍率（A)直流操作电源的负荷一般来说可分为经常负荷（Izc）、事故负荷（Isg）和冲击负荷（Ihz）。

经常负荷主要包括经常带电的继电器，信号灯以及其他接入直流系统的用电设备。

事故负荷是当变配电所失去交流电源全所停电时必须由直流系统供电的负荷，主要为事故照明负荷等，冲击负荷主要是断路器合闸时的短时（0. 1~0.5S）合闸冲击电流以及此时直流母线所须承担的其他负荷之和。

此上三种负荷是选择直流操作电源容量的重要依据，据此可得蓄电池最大瞬时负荷：Ima x=Izc+Isg+Ihz则蓄电池容量：C=Imax/C率（AH) C率是蓄电池放电倍率（A).你提的这个问题没说清楚，你仅仅说了高压采用直流保护和操作，但没有说是否还有别的直流负荷种类，直流屏通常说来可以分为动力负荷和控制负荷。

一般来说，老式的电操用电量比现在一般的弹操要大的多。

普通双电源带两个变压器的系统40AH就可以了，因为直流屏主要是倒闸操作，并且是瞬时的，容量选的大只是因为系统庞大，如果高压柜的数量增加，就65AH。

真要去计算的话，有很多种计算方法，不怎么统一，给你介绍个简单的：直流操作电源的负荷一般来说可分为经常负荷（Izc）、事故负荷（Isg）和冲击负荷（Ihz）。

经常负荷主要包括经常带电的继电器，信号灯以及其他接入直流系统的用电设备。

事故负荷是当变配电所失去交流电源全所停电时必须由直流系统供电的负荷，主要为事故照明负荷等，冲击负荷主要是断路器合闸时的短时（0.1~0.5S）合闸冲击电流以及此时直流母线所须承担的其他负荷之和。

此上三种负荷是选择直流操作电源容量的重要依据。

据此可得：蓄电池最大瞬时负荷：Imax=Izc+Isg+Ihz蓄电池容量：C=Imax/C率（AH) C率是蓄电池放电倍率（A)直流操作电源的负荷一般来说可分为经常负荷（Izc）、事故负荷（Isg）和冲击负荷（Ihz）。

经常负荷主要包括经常带电的继电器，信号灯以及其他接入直流系统的用电设备。

事故负荷是当变配电所失去交流电源全所停电时必须由直流系统供电的负荷，主要为事故照明负荷等，冲击负荷主要是断路器合闸时的短时（0.1~0.5S）合闸冲击电流以及此时直流母线所须承担的其他负荷之和。

此上三种负荷是选择直流操作电源容量的重要依据，据此可得蓄电池最大瞬时负荷：Imax=Izc+Isg+Ihz则蓄电池容量：C=Imax/C率（AH) C率是蓄电池放电倍率（A).你提的这个问题没说清楚，你仅仅说了高压采用直流保护和操作，但没有说是否还有别的直流负荷种类，直流屏通常说来可以分为动力负荷和控制负荷。

动力负荷包括直流电动机、UPS电源、事故照明、直流变换电源等，控制负荷包括保护和自动装置电源、控制操作电源、计算机电源以及热工控制和远动装置电源。

所以我们要做的工作首先是统计这两种负荷。

给楼主提供一套方法。

举例如下：1）首先统计直流220V的负荷2）按最大事故放电容量来选择计算公式：========================设直流屏所处环境平均温度为25度，于是有：K t=1-0.008(t-20)=1-0.008(25-20)=0.96代入表达式中，得到：C e=(3.23+17.93)x1/(0.75x0.8x0.96)=36.74(Ah)故取直流屏容量为40Ah3）校验事故放电后的冲击电流计算公式如下：由前计算确定Ce=40，代入电池内阻计算式，得：Re=0.04/40=0.001Ω由于无法知道实际使用的电池，我姑且认为此直流屏电池组中单个电池的电压是2V的，其放电终止电压U ac=1.2V我们先确定直流屏放电倍率K：K=I ac/C e=(3.23+17.93)/40=21.16/40=0.529再来确定电池放电容量C ac：Cac=I ac t=(3.23+17.93)x1=21.16(Ah)已知U ac=1.2V，所以有：I max=(U ac-U en)/R e=(1.2-1)/0.001=200A我们用第一个式子来校核：I max≥I ac+I ba=(3.23+17.93)+120=141.16A可见此40Ah的直流屏完全满足要求蓄电池的额定容量C，单位是安时（Ah），它是放电电流（A）和放电时间（h）的乘积。

由于对同一个电池采用不同的放电参数所得出的Ah是不同的，所以电池容量被定义为：用设定的电流把电池放电至设定的电压所经历的时间和这个电流的乘积首先根据电池构造特征和用途的差异，设定了若干个放电时率，最常见的有20小时、10小时等不同时率，写做C20、C10和C2等等。

其中的C代表电池容量，后面跟随的数字表示该类电池以某种强度的电流放电到设定电压的小时数。

于是用容量除以小时数即得出额定放电电流容量相同而放电时率不同的电池，它们的标称放电电流却相差甚远。

直流屏大小选择
配电回路设备
1.配电回路的隔离开关、熔断器盒断路器等设备选择应满足下列要求：
a)额定电压应大于或等于回路的工作
b）额定电流应大于回路的最大持续工作电流
◇充电装置交流输入回路应按充电装置单相最大输入功率除以额定输入电压计算所得电流的1.5倍选择。

◇充电装置出口回路应按充电装置额定电流的1.2~1.25倍（可靠系数）选择。

◇蓄电池组出口回路应按蓄电池1h放电率电流选择，应按事故放电初期(1min)放电电流校
验保护动作的安全性。

◇蓄电池实验放电回路应按蓄电池10h放电率的1.2~1.6倍（可靠系数）选择。

◇母线分段开关和联络回路，可按全部负荷的60%考虑。

◇控制、保护、信号回路可按直流负荷统计计算电流的0.8倍（配合系数）选择。

◇断路器电磁操作机构的合闸回路可按0.3倍（配合系数）额定合闸电流选择，但保护元件的动作时间应大于断路器固有合闸时间（一般取0.5s)。

◇直流电动机回路应按电动机额定电流的1.2~1.25倍（可靠系数）选择。

c)断路器容量和动稳定性应满足直流直流系统短路电流的要求。

d)各级保护电器的动作电流和动作保护时间应满足选择性要求。
