直流屏数量和容量的选择

1.直流屏技术要求2.110KV高压柜操作电源配一套施GZDW系列直流电源屏，直流屏配监控模块；采用三相AC400V双回路输入，能自动检测输入电源参数及故障进行相互切换；应选用：2.2技术要求：直流屏选用高频开关直流电源和阀控密封式铅酸蓄电池，高频开关直流电源数量按（N+1)选择。

容量为80AH,交流电源按两路设计，直流屏至少要配置微机监控单元、绝缘监测仪、电池巡检仪、带防雷保护的交流互投装置。

技术参数：充电机浮充稳压精度≤±0.5%?；调压装置稳压精度≤±5%充电0.95；设备运行环境温度?-10℃～+40℃日平均相对湿度<95%，月平均相对湿度<90%。

2.6干扰能力：1）设备通讯接口必须采取隔离措施，不同接地点的设备连接必须采用电气隔离措施，不破坏“一点接地”的原则；2）设备安装于10kV变电站内无电磁屏蔽的房间中，设备自身必须满足抗电磁干扰及静电影响的要求。

2.7绝缘性能：1）绝缘电阻：直流系统无电气联系的各回路之间、外壳相互之间用开路电压500V兆欧表测量其绝缘电阻值，正常试验大气条件下，各回路绝缘电阻不小于100MΩ。

2）介质强度：在正常试验大气条件下，直流系统无电气联系的各回路之间、外壳相互之间能承受频率50HZ，电压2kV，历时1分钟的工频耐压试验而无闪络击穿现象。

3）冲击电压：在正常试验大气条件下，直流系统无电气联系的各回路之间、外壳相互之间能承受1.2/50μs的标准雷电波短时冲击电压试验，开路试验电压5kV。

直流设备的运行状态进行实时监控，并具有强大通信功能。

2.12直流电源设备的通信接口1）直流电源设备能提供RS-485接口，支持profibus等多种规约，易于接入上位机监控系统，实现无人值守。

充电装置具有声光报警功能。

2）微机监控单元具有完善“遥控、遥测、遥信、遥调”四遥功能。

3）微机监控单元采用大屏幕液晶显示器，全汉化显示，操作简便，便于学习掌握。

1.直流屏技术要求2.110KV高压柜操作电源配一套施GZDW系列直流电源屏，直流屏配监控模块；采用三相AC400V双回路输入，能自动检测输入电源参数及故障进行相互切换；应选用：2.2技术要求：直流屏选用高频开关直流电源和阀控密封式铅酸蓄电池，高频开关直流电源数量按（N+1)选择。

容量为80AH,交流电源按两路设计，直流屏至少要配置微机监控单元、绝缘监测仪、电池巡检仪、带防雷保护的交流互投装置。

技术参数：充电机浮充稳压精度≤±0.5%?；调压装置稳压精度≤±5%充电0.95；2.32.42.5日平均相对湿度<95%，月平均相对湿度<90%。

2.6干扰能力：1）设备通讯接口必须采取隔离措施，不同接地点的设备连接必须采用电气隔离措施，不破坏“一点接地”的原则；2）设备安装于10kV变电站内无电磁屏蔽的房间中，设备自身必须满足抗电磁干扰及静电影响的要求。

2.7绝缘性能：1）绝缘电阻：直流系统无电气联系的各回路之间、外壳相互之间用开路电压500V兆欧表测量其绝缘电阻值，正常试验大气条件下，各回路绝缘电阻不小于100MΩ。

2）介质强度：在正常试验大气条件下，直流系统无电气联系的各回路之间、外壳相互之间能承受频率50HZ，电压2kV，历时1分钟的工频耐压试验而无闪络击穿现象。

3）冲击电压：在正常试验大气条件下，直流系统无电气联系的各回路之间、外壳相互之间能承受1.2/50μs的标准雷电波短时冲击电压试验，开路试验电压5kV。

42.82.92.10122.112.12直流电源设备的通信接口1）直流电源设备能提供RS-485接口，支持profibus等多种规约，易于接入上位机监控系统，实现无人值守。

充电装置具有声光报警功能。

2）微机监控单元具有完善“遥控、遥测、遥信、遥调”四遥功能。

3）微机监控单元采用大屏幕液晶显示器，全汉化显示，操作简便，便于学习掌握。

微机监控单元退出系统以后，不影响系统运行。

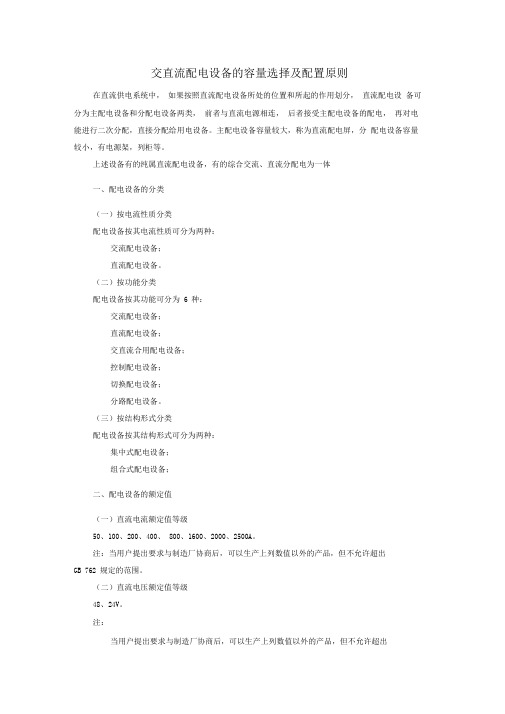

交直流配电设备的容量选择及配置原则在直流供电系统中，如果按照直流配电设备所处的位置和所起的作用划分，直流配电设备可分为主配电设备和分配电设备两类，前者与直流电源相连，后者接受主配电设备的配电，再对电能进行二次分配，直接分配给用电设备。

主配电设备容量较大，称为直流配电屏，分配电设备容量较小，有电源架，列柜等。

上述设备有的纯属直流配电设备，有的综合交流、直流分配电为一体一、配电设备的分类（一）按电流性质分类配电设备按其电流性质可分为两种：交流配电设备；直流配电设备。

（二）按功能分类配电设备按其功能可分为 6 种：交流配电设备；直流配电设备；交直流合用配电设备；控制配电设备；切换配电设备；分路配电设备。

（三）按结构形式分类配电设备按其结构形式可分为两种：集中式配电设备；组合式配电设备；二、配电设备的额定值（一）直流电流额定值等级50、100、200、400、800、1600、2000、2500A。

注：当用户提出要求与制造厂协商后，可以生产上列数值以外的产品，但不允许超出GB 762 规定的范围。

（二）直流电压额定值等级48、24V。

注：当用户提出要求与制造厂协商后，可以生产上列数值以外的产品，但不允许超出GB 156 规定的范围；不推荐使用24V 等级。

（三）交流电流额定值等级50、100、200、400、630、800、1000A。

注：当用户提出要求与制造厂协商后，可以生产上列数值以外的产品，但不允许超出GB 762 规定的范围。

（四）交流电压额定值等级单相三线制：220V；三相五线制：380V。

（五）交流额定频率50（60）Hz。

注：括号内的数值仅供用户提出要求按协议生产时用。

三、配电设备的选择（一）配电设备容量的选择交流配电屏的计算公式为：l=P*1000/（1.732*380*COS $ ）P：所有供电负载的总有功功率，直流配电屏直接考虑容量配合即可。

（二）分开控制供电的选择根据通信设备的重要性分开配电，分开控制供电，在停电后确保重要设备安全供电。

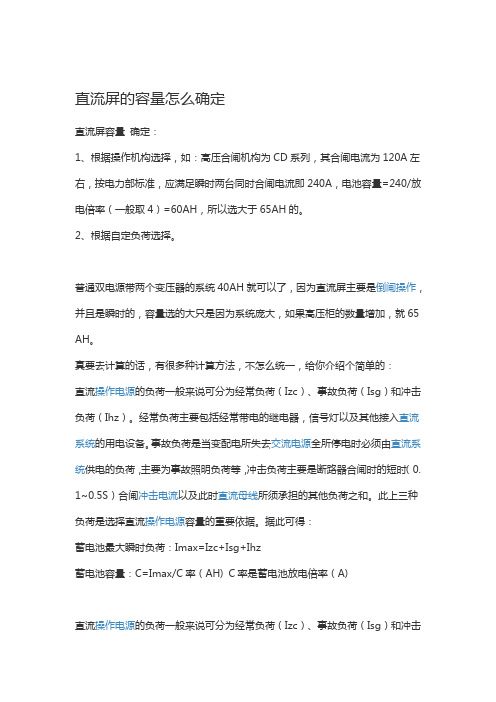

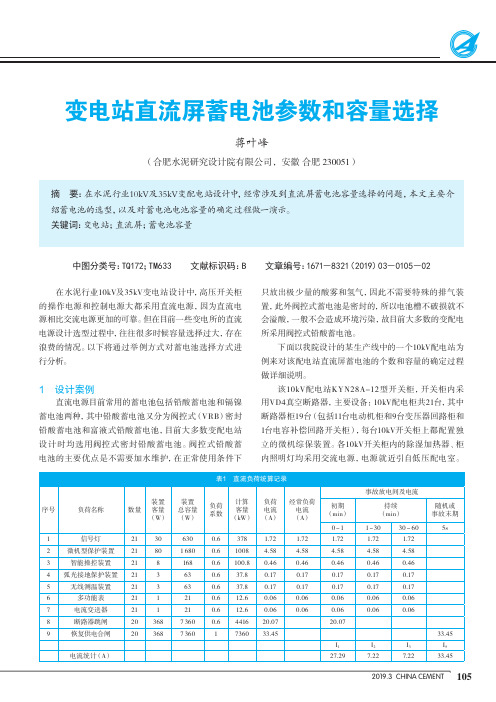

直流屏的容量怎么确定直流屏容量确定：1、根据操作机构选择，如：高压合闸机构为CD系列，其合闸电流为120A左右，按电力部标准，应满足瞬时两台同时合闸电流即240A，电池容量=240/放电倍率（一般取4）=60AH，所以选大于65AH的。

2、根据自定负荷选择。

普通双电源带两个变压器的系统40AH就可以了，因为直流屏主要是倒闸操作，并且是瞬时的，容量选的大只是因为系统庞大，如果高压柜的数量增加，就65 AH。

真要去计算的话，有很多种计算方法，不怎么统一，给你介绍个简单的：直流操作电源的负荷一般来说可分为经常负荷（Izc）、事故负荷（Isg）和冲击负荷（Ihz）。

经常负荷主要包括经常带电的继电器，信号灯以及其他接入直流系统的用电设备。

事故负荷是当变配电所失去交流电源全所停电时必须由直流系统供电的负荷，主要为事故照明负荷等，冲击负荷主要是断路器合闸时的短时（0. 1~0.5S）合闸冲击电流以及此时直流母线所须承担的其他负荷之和。

此上三种负荷是选择直流操作电源容量的重要依据。

据此可得：蓄电池最大瞬时负荷：Imax=Izc+Isg+Ihz蓄电池容量：C=Imax/C率（AH) C率是蓄电池放电倍率（A)直流操作电源的负荷一般来说可分为经常负荷（Izc）、事故负荷（Isg）和冲击负荷（Ihz）。

经常负荷主要包括经常带电的继电器，信号灯以及其他接入直流系统的用电设备。

事故负荷是当变配电所失去交流电源全所停电时必须由直流系统供电的负荷，主要为事故照明负荷等，冲击负荷主要是断路器合闸时的短时（0. 1~0.5S）合闸冲击电流以及此时直流母线所须承担的其他负荷之和。

此上三种负荷是选择直流操作电源容量的重要依据，据此可得蓄电池最大瞬时负荷：Ima x=Izc+Isg+Ihz则蓄电池容量：C=Imax/C率（AH) C率是蓄电池放电倍率（A).你提的这个问题没说清楚，你仅仅说了高压采用直流保护和操作，但没有说是否还有别的直流负荷种类，直流屏通常说来可以分为动力负荷和控制负荷。

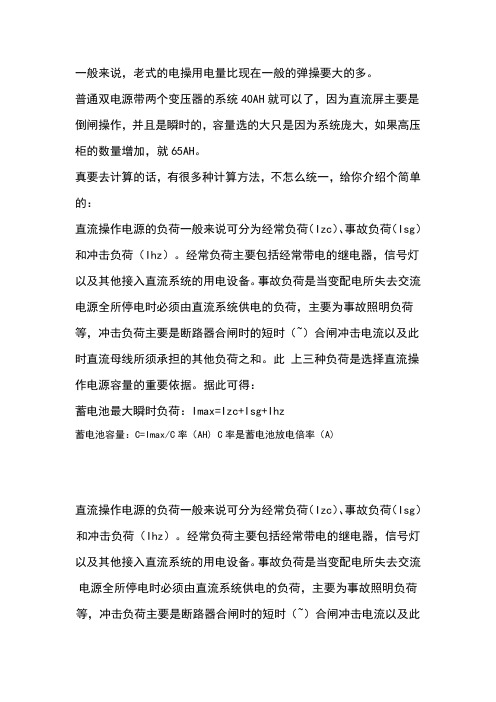

一般来说，老式的电操用电量比现在一般的弹操要大的多。

普通双电源带两个变压器的系统40AH就可以了，因为直流屏主要是倒闸操作，并且是瞬时的，容量选的大只是因为系统庞大，如果高压柜的数量增加，就65AH。

真要去计算的话，有很多种计算方法，不怎么统一，给你介绍个简单的：直流操作电源的负荷一般来说可分为经常负荷（Izc）、事故负荷（Isg）和冲击负荷（Ihz）。

经常负荷主要包括经常带电的继电器，信号灯以及其他接入直流系统的用电设备。

事故负荷是当变配电所失去交流电源全所停电时必须由直流系统供电的负荷，主要为事故照明负荷等，冲击负荷主要是断路器合闸时的短时（~）合闸冲击电流以及此时直流母线所须承担的其他负荷之和。

此上三种负荷是选择直流操作电源容量的重要依据。

据此可得：蓄电池最大瞬时负荷：Imax=Izc+Isg+Ihz蓄电池容量：C=Imax/C率（AH) C率是蓄电池放电倍率（A)直流操作电源的负荷一般来说可分为经常负荷（Izc）、事故负荷（Isg）和冲击负荷（Ihz）。

经常负荷主要包括经常带电的继电器，信号灯以及其他接入直流系统的用电设备。

事故负荷是当变配电所失去交流电源全所停电时必须由直流系统供电的负荷，主要为事故照明负荷等，冲击负荷主要是断路器合闸时的短时（~）合闸冲击电流以及此时直流母线所须承担的其他负荷之和。

此上三种负荷是选择直流操作电源容量的重要依据，据此可得蓄电池最大瞬时负荷：Imax=Izc+Isg+Ihz则蓄电池容量：C=Imax/C率（AH) C率是蓄电池放电倍率（A).你提的这个问题没说清楚，你仅仅说了高压采用直流保护和操作，但没有说是否还有别的直流负荷种类，直流屏通常说来可以分为动力负荷和控制负荷。

动力负荷包括直流电动机、UPS电源、事故照明、直流变换电源等，控制负荷包括保护和自动装置电源、控制操作电源、计算机电源以及热工控制和远动装置电源。

所以我们要做的工作首先是统计这两种负荷。

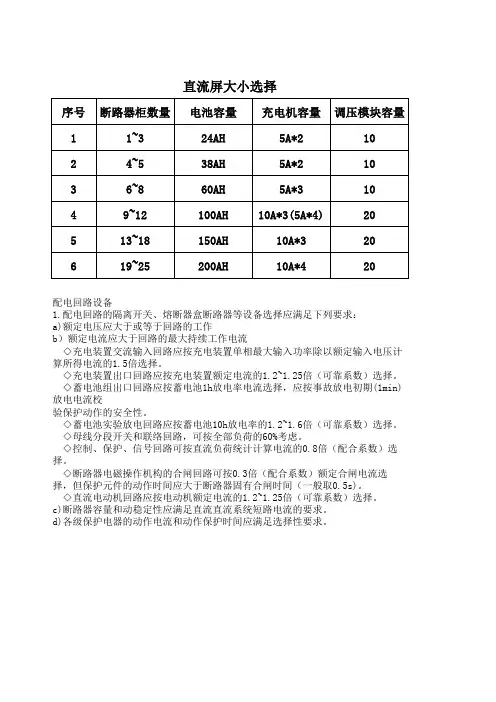

直流屏大小选择
配电回路设备
1.配电回路的隔离开关、熔断器盒断路器等设备选择应满足下列要求：
a)额定电压应大于或等于回路的工作
b）额定电流应大于回路的最大持续工作电流
◇充电装置交流输入回路应按充电装置单相最大输入功率除以额定输入电压计算所得电流的1.5倍选择。

◇充电装置出口回路应按充电装置额定电流的1.2~1.25倍（可靠系数）选择。

◇蓄电池组出口回路应按蓄电池1h放电率电流选择，应按事故放电初期(1min)放电电流校
验保护动作的安全性。

◇蓄电池实验放电回路应按蓄电池10h放电率的1.2~1.6倍（可靠系数）选择。

◇母线分段开关和联络回路，可按全部负荷的60%考虑。

◇控制、保护、信号回路可按直流负荷统计计算电流的0.8倍（配合系数）选择。

◇断路器电磁操作机构的合闸回路可按0.3倍（配合系数）额定合闸电流选择，但保护元件的动作时间应大于断路器固有合闸时间（一般取0.5s)。

◇直流电动机回路应按电动机额定电流的1.2~1.25倍（可靠系数）选择。

c)断路器容量和动稳定性应满足直流直流系统短路电流的要求。

d)各级保护电器的动作电流和动作保护时间应满足选择性要求。

DC220V直流电源装置容量选择计算一、概述电力操作电源系统（或称直流电源系统）主要应用于各类发电厂、不同等级的变电站中，为断路器的分、合闸及二次回路中的仪器、仪表、继电保护和应急故障照明等提供不间断的直流电源。

现根据各变电所直流负荷的配置情况计算直流电源装置电池容量，作为直流电源装置的选型依据。

二、计算过程1、直流负荷的分类（1）经常性负荷：要求直流电源在各种情况下均应可靠供电的负荷。

包括：信号灯、直流照明灯、位置指示器、光字牌以及各类信号报警器。

（2）事故负荷：应急照明、不停电电源、通信备用电源、信号和继电保护装置、冲击负荷。

2、直流负荷的统计主装置01HS1变电所220V直流负荷统计表循环水07HS1变电所220V直流负荷统计表雨水泵站变电所220V直流负荷统计表给水加压站变电所220V直流负荷统计表污水变电所220V直流负荷统计表待定3、蓄电池的选择及容量计算蓄电池在正常浮充电运行方式下，直流母线电压应为直流系统额定电压的105%，其他运行方式下直流系统母线电压不应超出直流用电设备所允许的电压波动范围，即直流母线电压应在直流系统额定电压的85%～110%范围内。

蓄电池型式选择35KV及以下变电所宜采用阀控式密封铅酸蓄电池，其浮充电压取～，均衡充电电压范围为～，宜取，放电末期电压宜取。

蓄电池组数选择对于110KV及以下变电所宜装设1组蓄电池，重要的110KV变电所也可装设2组蓄电池。

蓄电池个数的选择浮充电运行时，按直流母线电压为 U r来选择电池个数，即n=U fn=×220/=108个，则配置18节（12V/节）电池。

检验均衡充电时，不大于直流母线允许电压最高值，即U c≤ U r/n检验事故放电末期，不小于母线允许电压最低值，即U m≥ U r/nU r----直流系统额定电压，V；U f ----每个蓄电池浮充电压，V；U c----每个蓄电池均衡充电电压，V；U m----每个蓄电池末期放电电压，V；n---蓄电池组个数。

直流屏设计原则及部分设备选型原则直流屏设计原则及部分设备选型原则本设计原则的制定是根据：DL/T 5044-2014 电⼒⼯程直流电源系统设计技术规程。

DL/T 720-2013 电⼒系统继电保护及安全⾃动装置柜（屏）通⽤技术条件DL/T 459-2000 电⼒系统直流电源柜订货技术条件⼀、充电机的选型原则：1、1组蓄电池配置1套充电机装置时，应按额定电流选择⾼频开关电源基本模块。

当基本模块数量为6个及以下时，可设置1个备⽤模块；当基本模块数量为7个及以上时，可设置2个备⽤模块。

1.1每组蓄电池配置⼀组⾼频开关电源时，其模块选择应按下式计算：n =1n +2n基本模块的数量按下式计算：1n =merI I 附加模块的数量应按下列公式计算：2n =1（当1n ≤6时）2n =2（当1n ≥7时）1.2⼀组蓄电池配置两组⾼频开关电源或两组蓄电池配置三组⾼频开关电源时，其模块选择应按下式计算：n merI I 式中：n —⾼频开关电源模块选择数量，当模块选择数量不为整数时，可取邻近值； 1n —基本模块数量 2n —附件模块数量 r I —充电装置电流（A ）me I —单个模块额定电流（A ）2、⾼频开关电源模块数量根据充电装置额定电流和单个模块额定电流选择，模块数量控制在3个~8个。

3、充电装置回路断路器额定电流应按充电装置额定输出电流选择，且应按下式计算：n I ≥k K rn I式中：n I —直流断路器额定电流（A ）；k K —可靠系数，取1.2；rn I —充电装置额定输出电流（A ）表1 充电机装置回路设备选择表⼆、开关的选择1、直流系统⽤断路器应采⽤具有⾃动脱扣功能的直流断路器，严禁使⽤普通交流断路器。

2、直流断路器额定电压应⼤于或等于回路的最⾼⼯作电压。

3、直流断路器额定短路分断电流及短时耐受电流，应⼤于通过断路器的最⼤短路电流。

4、DC/DC 装置的馈线断路器选⽤B 型脱扣曲线直流断路器，220V 直流系统采⽤C 型脱扣曲线直流断路器。

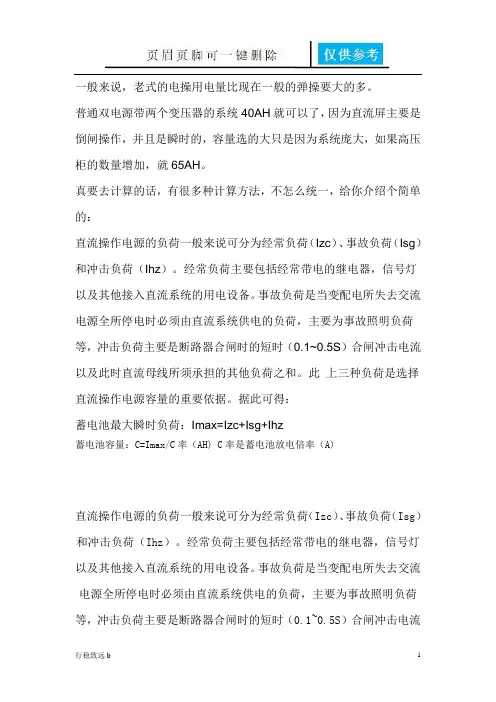

一般来说，老式的电操用电量比现在一般的弹操要大的多。

普通双电源带两个变压器的系统40AH就可以了，因为直流屏主要是倒闸操作，并且是瞬时的，容量选的大只是因为系统庞大，如果高压柜的数量增加，就65AH。

真要去计算的话，有很多种计算方法，不怎么统一，给你介绍个简单的：直流操作电源的负荷一般来说可分为经常负荷（Izc）、事故负荷（Isg）和冲击负荷（Ihz）。

经常负荷主要包括经常带电的继电器，信号灯以及其他接入直流系统的用电设备。

事故负荷是当变配电所失去交流电源全所停电时必须由直流系统供电的负荷，主要为事故照明负荷等，冲击负荷主要是断路器合闸时的短时（0.1~0.5S）合闸冲击电流以及此时直流母线所须承担的其他负荷之和。

此上三种负荷是选择直流操作电源容量的重要依据。

据此可得：蓄电池最大瞬时负荷：Imax=Izc+Isg+Ihz蓄电池容量：C=Imax/C率（AH) C率是蓄电池放电倍率（A)直流操作电源的负荷一般来说可分为经常负荷（Izc）、事故负荷（Isg）和冲击负荷（Ihz）。

经常负荷主要包括经常带电的继电器，信号灯以及其他接入直流系统的用电设备。

事故负荷是当变配电所失去交流电源全所停电时必须由直流系统供电的负荷，主要为事故照明负荷等，冲击负荷主要是断路器合闸时的短时（0.1~0.5S）合闸冲击电流以及此时直流母线所须承担的其他负荷之和。

此上三种负荷是选择直流操作电源容量的重要依据，据此可得蓄电池最大瞬时负荷：Imax=Izc+Isg+Ihz则蓄电池容量：C=Imax/C率（AH) C率是蓄电池放电倍率（A).你提的这个问题没说清楚，你仅仅说了高压采用直流保护和操作，但没有说是否还有别的直流负荷种类，直流屏通常说来可以分为动力负荷和控制负荷。

动力负荷包括直流电动机、UPS电源、事故照明、直流变换电源等，控制负荷包括保护和自动装置电源、控制操作电源、计算机电源以及热工控制和远动装置电源。

所以我们要做的工作首先是统计这两种负荷。
