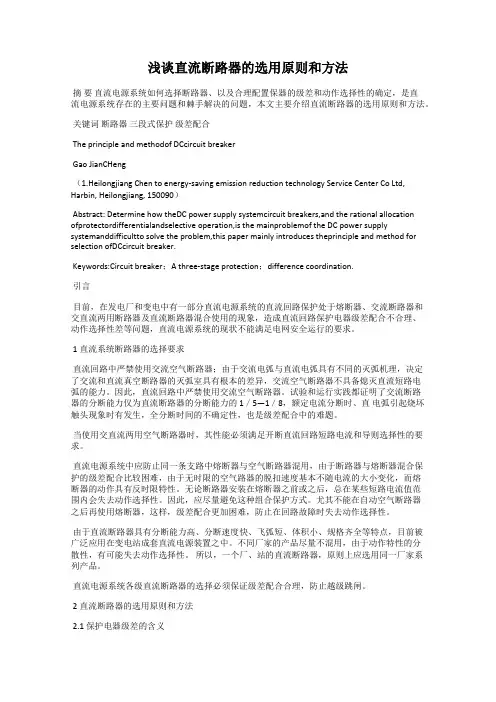

浅谈直流断路器的选用原则和方法摘要直流电源系统如何选择断路器、以及合理配置保器的级差和动作选择性的确定，是直流电源系统存在的主要问题和棘手解决的问题，本文主要介绍直流断路器的选用原则和方法。
关键词断路器三段式保护级差配合The principle and methodof DCcircuit breakerGao JianCHeng（1.Heilongjiang Chen to energy-saving emission reduction technology Service Center Co Ltd, Harbin, Heilongjiang, 150090）Abstract: Determine how theDC power supply systemcircuit breakers,and the rational allocation ofprotectordifferentialandselective operation,is the mainproblemof the DC power supply systemanddifficultto solve the problem,this paper mainly introduces theprinciple and method for selection ofDCcircuit breaker.Keywords:Circuit breaker；A three-stage protection；difference coordination.引言目前，在发电厂和变电中有一部分直流电源系统的直流回路保护处于熔断器、交流断路器和交直流两用断路器及直流断路器混合使用的现象，造成直流回路保护电器级差配合不合理、动作选择性差等问题，直流电源系统的现状不能满足电网安全运行的要求。
1直流系统断路器的选择要求直流回路中严禁使用交流空气断路器；由于交流电弧与直流电弧具有不同的灭弧机理，决定了交流和直流真空断路器的灭弧室具有根本的差异，交流空气断路器不具备熄灭直流短路电弧的能力。
断路器选型电流选择标准引言断路器是一种用来保护电路免受过载和短路的电气设备。
在电气系统中，正确选择断路器的额定电流非常重要，可以确保系统的安全运行。
本文将介绍断路器选型时的电流选择标准，并提供一些实际应用中的注意事项。
断路器的额定电流断路器的额定电流是指在设计和制造过程中，断路器可以安全运行的最高电流。
选择合适的额定电流可以确保断路器在系统中发挥正常作用，并提供安全保护。
通常情况下，断路器的额定电流应该根据以下几个方面进行选择。
1. 电源电流断路器的额定电流应该大于或等于电源中的最大电流。
这是因为断路器需要能够承受电路中的最大电流，以防止过载导致断路器跳闸。
因此，了解电源的额定电流是非常重要的。
通常电源的额定电流可以从电源设备的技术参数中获得。
2. 高短路电流高短路电流是指电路中可能出现的短路故障时的最大电流。
短路故障会导致电流迅速增加，可能会引起设备烧毁或者火灾等严重后果。
为了保护电路和设备的安全，断路器的额定电流应该大于或等于电路中的高短路电流。
高短路电流可以通过计算或者测量来确定。
3. 预期负荷电流预期负荷电流是指正常工作条件下电路中的平均电流。
选择断路器的额定电流时，应该考虑电路的预期负荷电流。
通常情况下，断路器的额定电流应该大于或等于预期负荷电流，以确保系统的正常运行。
实际应用中的注意事项在实际应用中，除了以上提到的基本选择标准外，还有一些其他的注意事项需要考虑。
1. 应用环境温度断路器的额定电流是在标准的环境温度下确定的。
如果应用环境的温度超过了标准值，那么断路器的额定电流需要进行修正。
一般来说，断路器的额定电流会随着环境温度的升高而降低。
因此，在选择断路器时，应该考虑实际应用环境的温度，并根据温度修正因子调整额定电流。
2. 电路类型不同类型的电路对断路器的额定电流有不同的要求。
例如，交流电路和直流电路对断路器的额定电流有不同的规定。
在选择断路器时，应该根据实际的电路类型来确定额定电流。
5 选择断路器几个要点5. 1 直流整流电路过流保护直流整流电路的过流保护一般考虑采用在交流侧的熔断器或断路器的保护方案，可根据整流电路、负载和直流侧工作电流来选择交流断路器的额定电流、额定电压和分断能力。
5. 2 电池组直流电源的过流保护举例说明：一电池组的容量为500 Ah 。
最大放电电压240 V (110 块2. 2 V 的电池串联) 。
每块电池内阻为0. 5 mΩ(电池组内阻Ri = 55 mΩ) 。
电源在选择断路器时应考虑以下3 点：(1) 选择断路器的工作电流。
I = U/ Z ，Z为电路和设备阻抗，Z = Ri + R = U/ I ，当R mRi ，Ri 可忽略不计。
R = 20 Ω 时，I = 240 V/ 20Ω= 12 A。
断路器额定工作电流可选择16 A。
(2) 选择断路器的额定短路能力。
Icu =U/ Ri = 240 V/ 0. 05 Ω= 4 kA。
可选择具有6 kA或10 kA 的直流短路保护能力的断路器。
如果电池组的内阻未知，可近似计算所选用的断路器的短路保护能力，用公式Ics = KC ，C 为电池容量，单位为Ah ，K 为系数，10 ≤K < 20 ，一般选择10 ，但不超过20 (如，Ics = 5 kA) 。
交流断路器可采用多极串联的方式来提高其直流分断能力。
(3) 选择断路器的工作电压。
可根据电池的放电电压(也认为是直流电路的电源电压) 决定所选择断路器的工作电压。
断路器的额定工作电压要大于电池组的放电电压。
6 交流断路器在直流电路中的串联使用电路中，单相交流电压为220 (230) V、440V ;而直流电路电压为24 、48 、60 、125 、220 (250) 、440 V。
交流断路器在直流电路中应用时重点要考虑直流电路的电压问题。
直流电路的电压越高，电弧电压大于电源电压的熄弧条件越难满足，电弧越不容易熄灭，故交流断路器分断直流短路电流越困难。
DC220V直流电源装置容量选择计算一、概述电力操作电源系统（或称直流电源系统）主要应用于各类发电厂、不同等级的变电站中，为断路器的分、合闸及二次回路中的仪器、仪表、继电保护和应急故障照明等提供不间断的直流电源。
现根据各变电所直流负荷的配置情况计算直流电源装置电池容量，作为直流电源装置的选型依据。
二、计算过程1、直流负荷的分类（1）经常性负荷：要求直流电源在各种情况下均应可靠供电的负荷。
包括：信号灯、直流照明灯、位置指示器、光字牌以及各类信号报警器。
（2）事故负荷：应急照明、不停电电源、通信备用电源、信号和继电保护装置、冲击负荷。
2、直流负荷的统计主装置01HS1变电所220V直流负荷统计表循环水07HS1变电所220V直流负荷统计表雨水泵站变电所220V直流负荷统计表给水加压站变电所220V直流负荷统计表污水变电所220V直流负荷统计表待定3、蓄电池的选择及容量计算蓄电池在正常浮充电运行方式下，直流母线电压应为直流系统额定电压的105%，其他运行方式下直流系统母线电压不应超出直流用电设备所允许的电压波动范围，即直流母线电压应在直流系统额定电压的85%～110%范围内。
蓄电池型式选择35KV及以下变电所宜采用阀控式密封铅酸蓄电池，其浮充电压取～，均衡充电电压范围为～，宜取，放电末期电压宜取。
蓄电池组数选择对于110KV及以下变电所宜装设1组蓄电池，重要的110KV变电所也可装设2组蓄电池。
蓄电池个数的选择浮充电运行时，按直流母线电压为 U r来选择电池个数，即n=U fn=×220/=108个，则配置18节（12V/节）电池。
检验均衡充电时，不大于直流母线允许电压最高值，即U c≤ U r/n检验事故放电末期，不小于母线允许电压最低值，即U m≥ U r/nU r----直流系统额定电压，V；U f ----每个蓄电池浮充电压，V；U c----每个蓄电池均衡充电电压，V；U m----每个蓄电池末期放电电压，V；n---蓄电池组个数。
直流屏设计原则及部分设备选型原则直流屏设计原则及部分设备选型原则本设计原则的制定是根据：DL/T 5044-2014 电⼒⼯程直流电源系统设计技术规程。
DL/T 720-2013 电⼒系统继电保护及安全⾃动装置柜（屏）通⽤技术条件DL/T 459-2000 电⼒系统直流电源柜订货技术条件⼀、充电机的选型原则：1、1组蓄电池配置1套充电机装置时，应按额定电流选择⾼频开关电源基本模块。
当基本模块数量为6个及以下时，可设置1个备⽤模块；当基本模块数量为7个及以上时，可设置2个备⽤模块。
1.1每组蓄电池配置⼀组⾼频开关电源时，其模块选择应按下式计算：n =1n +2n基本模块的数量按下式计算：1n =merI I 附加模块的数量应按下列公式计算：2n =1（当1n ≤6时）2n =2（当1n ≥7时）1.2⼀组蓄电池配置两组⾼频开关电源或两组蓄电池配置三组⾼频开关电源时，其模块选择应按下式计算：n merI I 式中：n —⾼频开关电源模块选择数量，当模块选择数量不为整数时，可取邻近值； 1n —基本模块数量 2n —附件模块数量 r I —充电装置电流（A ）me I —单个模块额定电流（A ）2、⾼频开关电源模块数量根据充电装置额定电流和单个模块额定电流选择，模块数量控制在3个~8个。
3、充电装置回路断路器额定电流应按充电装置额定输出电流选择，且应按下式计算：n I ≥k K rn I式中：n I —直流断路器额定电流（A ）；k K —可靠系数，取1.2；rn I —充电装置额定输出电流（A ）表1 充电机装置回路设备选择表⼆、开关的选择1、直流系统⽤断路器应采⽤具有⾃动脱扣功能的直流断路器，严禁使⽤普通交流断路器。
2、直流断路器额定电压应⼤于或等于回路的最⾼⼯作电压。
3、直流断路器额定短路分断电流及短时耐受电流，应⼤于通过断路器的最⼤短路电流。
4、DC/DC 装置的馈线断路器选⽤B 型脱扣曲线直流断路器，220V 直流系统采⽤C 型脱扣曲线直流断路器。
直流屏出线断路器怎么选
直流屏出线断路器主要有两种用途，一种是控制电源，一种是合闸电源。
选择的时候先选出合闸断路器的容量，电力标准里有这个规定：一般取合闸电流的0.3倍，如电磁式操作机构的断路器，合闸电流为100A（也有200A的），那么直流断路器的容量就是30A，靠近规格选32A（200A的就选择63A的）。
控制开关的选择一般比合闸开关低两个等级，如果合母开关选32A，控母开关就选择20A。
现在的高压断路器很少有电磁式操作机构的了，基本上都是弹簧操作机构，合闸电流已经大大减小了，实际运用中直流合母只是给储能电机供电，电机储能电流只有2A。
所以很多直流屏上合母开关一般取16A，控母开关取10A，有的直流屏中干脆就不分合、控母，所有开关一律是10A，16A，或者20A。
直流屏出线开关一般与熔断器配合使用，出线开关相当于“负荷开关”，短路保护由熔丝承担。
所以这个开关（一般是用空气开关）的额定电流只要大于总的负载电流并留有适当余度就可以了，供你参考。
实践证明，控制开关选择断路器和接触器，电容开关选择隔离开关较好。
熔丝开关质量较差。
