采油井动液面测试问题的分析与措施

机采井动液面测不出的原因及处理方法范纪伟张震邓毅发布时间：2023-07-16T05:29:56.652Z 来源：《科技新时代》2023年9期作者：范纪伟张震邓毅[导读] 全国各油田的抽油机井因波形杂乱、环空脏、套压低等多种原因，导致部分抽油机井无法测出动液面深度，动液面测不出，从而无法分析抽油泵工作情况及油井供液能力，给日常的泵况管理、措施制定、指标管控带来很大困难，因此，开展抽油机动液面测不出井治理技术研究，分析动液面测不出的原因，并在其基础上，制定相应的整改措施，为解决动液面测不出的问题提供技术支持。

华北油田公司二连分公司内蒙古锡林市 026000摘要：全国各油田的抽油机井因波形杂乱、环空脏、套压低等多种原因，导致部分抽油机井无法测出动液面深度，动液面测不出，从而无法分析抽油泵工作情况及油井供液能力，给日常的泵况管理、措施制定、指标管控带来很大困难，因此，开展抽油机动液面测不出井治理技术研究，分析动液面测不出的原因，并在其基础上，制定相应的整改措施，为解决动液面测不出的问题提供技术支持。

关键词：动液面；套压；效果1 抽油机动液面测不出井原因动液面的测试利用的原理就是声波在介质中的传递，声源信号从井口激发后，在油套环形空间中向下传递，当遇到油管接箍、回音标、动液面等障碍物时发生反射，测试仪器收集接箍、回音标、液面的反射信号，回音标的深度一定，油管长度一定，根据回音标或连续5-10 个油管接箍波信号即可计算出声源信号在油套环空中的传播声速，再根据测试仪器测出的液面波反射时间，计算出动液面深度。

关于动液面测试，从测试过程上主要分为如下几个环节：信号激发-信号采集-信号处理-生成曲线在上述的4 个环节中，对动液面的测试采集都起着至关重要的作用。

根据动液面测试原理及操作流程，结合现场实际测试情况，综合分析导致抽油机井动液面测不出的原因主要有两大类：1.1波形杂乱，是由于采油井洗井效果不好，井筒脏、井壁不光滑，测试声源信号产生漫反射，或抽油机设备机械震动，抽油杆碰挂油管接箍等产生同频干扰，导致测试环境复杂，测试波形杂乱，无法测出合格液面曲线。

采油井动态液面测量技术浅析发布时间：2021-06-23T17:31:48.197Z 来源：《基层建设》2021年第8期作者：马怡丽沈立君魏婧[导读] 摘要：油井停产之后，会出现一系列的续流状况。

长庆油田分公司第五采油厂冯地坑采油作业区陕西西安 710201摘要：油井停产之后，会出现一系列的续流状况。

在单位时间内，地层将继续出液，维持液面。

流体性质、地层性质、生产层压力等直接影响到液面的恢复速度、液面恢复状况等。

通过对采油井液面恢复资料的判断，可以得到液面恢复的相应指数。

这有利于进行采油井液面深度的测量。

关键词：液面深度；测量精度；密度计算1 油井动态液面测量的发展状况随着社会经济的发展，油井动态液面测量技术体系不断完善。

但在当下油藏动态分析环节中，依旧缺乏油井产液状况及液面发展状况的评价方法，采取各种方法提高液面评价油井的运作效率，就其运作参数展开调整，满足液面深度测量工作要求。

在这个过程中，比较常见的设备为液面自动监测仪。

随着油田开发难度的不断提高，因此，需要应用相应的操作技术。

油井动态液面测量技术的不断应用，声波测量法体系不断完善，这种方法利用声波在空气内遇到障碍物反射的原理，脉冲信号遇到油面等障碍物时，反射脉冲产生，根据信号及时间可以得到液面的深度。

目前，油井液位的测试技术体系不断完善，但在实际应用中，依旧存在干扰信号方面的问题，不利于提高测量的精确度，需要不断优化科学性的方法，不断提高油井液面深度的精确度。

2 油井动态液面测量的各类技术及设备声波测距方法日益完善，可以在非常恶劣的抽油井环境中，利用声信号在套管与油管间传播，从而进行深度测量。

其测距的精确度受到油管状况、抽油节等等的影响。

由于抽油节箍的存在，传播煤质的横截面发生变化，也会影响到声波的反射。

为了使声波顺利到达抽油井管内的液面，需要保持充足的能量让声波反射到接收器上。

在测量井过程中，需要应用各类测试方法，升级声波发射器及接收器，不仅仅要增大声波发射率，也要分析这类低频声波的传播形式。

油水井动态分析内容及方法油水井动态分析内容及方法第一节油水井动态分析一、油、水井动态分析的目的油水井动态分析的目的,就是通过对油、水井在生产过程中注水,产液(油)、含水和压力等情况的变化,经过对比分析,发现问题,找出原因并提出解决问题的措施。

通过不断的注采调整,保证油、水井在产油、注水、含水和压力在相对稳定的情况下进行生产,从而合理地开发油藏。

单井分析将地下、井筒、地面看作一个有机的整体；地下分析与生产管理相结合，循着先地面、再井筒、后地下的分析程序逐步深入地搞好分析；油、水井分析与经济效益相结合，通过分析，提出经过优选的措施方案，最大限度地提高油井产能，达到少投入、多产出，提高经济效益的目的。

二、采油井动态分析的主要内容及分析方法地下的原油通过采油井采出地面，要通过两个互相衔接的阶段，即油流在一定压力差的驱动下，经过油层岩石的孔隙，从油井井底周围的油层流向井底的油层渗流阶段和油流从井底通过井筒流向井口的举升阶段，而后再输送到集油站。

所以，油井生产过程中的动态变化，主要表现在油层、井筒、地面三个阶段的动态变化，单井动态分析亦应包括三部分内容。

（一）地面管理状况的分析油井地面管理状况的分析主要包括热洗、清蜡制度及合理套压的选择等。

1、热洗、清蜡制度其总的要求是保证油流畅通，自喷井无蜡阻、抽油机井示功图和电泵井电流卡片无结蜡显示。

在此前提下，使清蜡热洗次数达到最少（即为热洗、清蜡周期合理）。

2、合理套压的控制合理总的来讲，也影响着泵效的大小。

套压高低直接影响着动液面的高低，的套压应是：能使动液面满足于泵的抽汲能力达到较高水平时的套压值（或范围）。

套压太高，迫使油套环形空间中的动液面下降，当动液面下降到深井泵吸入口时，气体窜入深井泵内，发生气侵现象，使泵效降低，油井减产，严重时发生气锁现象。

发生这种情况时，应当适当地放掉部分套管气，使套压降低，动液面上升，阻止气体窜入泵内。

对于一口抽油机井来讲，该不该放套管气，首先取决于套管气是否影响深井泵工作。

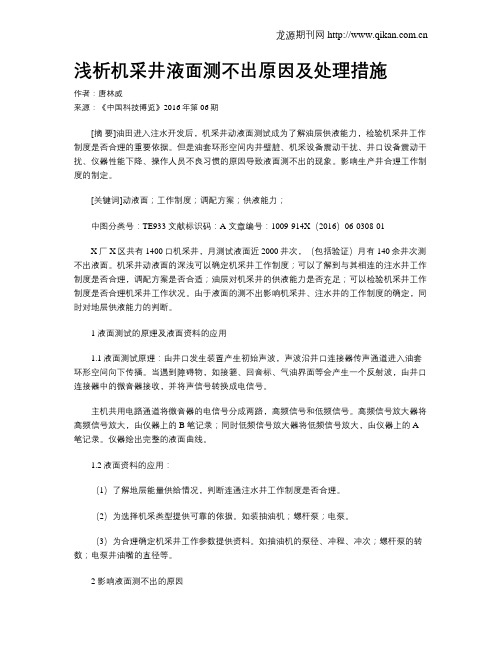

浅析机采井液面测不出原因及处理措施作者：唐林威来源：《中国科技博览》2016年第06期[摘要]油田进入注水开发后，机采井动液面测试成为了解油层供液能力，检验机采井工作制度是否合理的重要依据。

但是油套环形空间内井壁脏、机采设备震动干扰、井口设备震动干扰、仪器性能下降、操作人员不良习惯的原因导致液面测不出的现象。

影响生产井合理工作制度的制定。

[关键词]动液面；工作制度；调配方案；供液能力；中图分类号：TE933 文献标识码：A 文章编号：1009-914X（2016）06-0308-01X厂X区共有1400口机采井，月测试液面近2000井次，（包括验证）月有140余井次测不出液面。

机采井动液面的深浅可以确定机采井工作制度；可以了解到与其相连的注水井工作制度是否合理，调配方案是否合适；油层对机采井的供液能力是否充足；可以检验机采井工作制度是否合理机采井工作状况。

由于液面的测不出影响机采井、注水井的工作制度的确定，同时对地层供液能力的判断。

1 液面测试的原理及液面资料的应用1.1液面测试原理：由井口发生装置产生初始声波，声波沿井口连接器传声通道进入油套环形空间向下传播。

当遇到障碍物，如接箍、回音标、气油界面等会产生一个反射波，由井口连接器中的微音器接收，并将声信号转换成电信号。

主机共用电路通道将微音器的电信号分成两路，高频信号和低频信号。

高频信号放大器将高频信号放大，由仪器上的B笔记录；同时低频信号放大器将低频信号放大，由仪器上的A 笔记录。

仪器绘出完整的液面曲线。

1.2液面资料的应用：（1）了解地层能量供给情况，判断连通注水井工作制度是否合理。

（2）为选择机采类型提供可靠的依据。

如装抽油机；螺杆泵；电泵。

（3）为合理确定机采井工作参数提供资料。

如抽油机的泵径、冲程、冲次；螺杆泵的转数；电泵井油嘴的直径等。

2 影响液面测不出的原因根据液面测不出曲线的形状，可将液面测不出的原因分为两大类：一种曲线平滑接箍波清析测不出液面；一种曲线杂乱接箍波、液面波淹没在杂波中，找不到液面。

油井液面测试的影响因素及对策李殿鹏1 刘宏伟1 杜海庆2 王新泽1 任立峰1(1.大庆油田第八采油厂， 黑龙江 大庆 163000;2.大庆油田第二采油厂， 黑龙江 大庆 163000)摘要：我国目前石油矿藏埋深急剧增大，藏油岩层的结构日益复杂，油井越来越深，要通过探测技术了解井下液面的具体信息，准确判断油井的产量与供液能力，从而制定积极的采油生产管理措施，越来越难。

本文依据油田所在的地质环境、油井结构、测试工艺和相关的装置设备等诸多因素对油井液面测试结果的影响，探讨了技术、工艺的改进在油井液面探测中的积极作用，提出了提高测试信息准确率的有效措施，对提高测试水平，改善测试工艺，强化工作质量具有很好的促进效果。

关键词：液面测试;仪器改进;测试工艺1 目前大部分油田油井液面实施测试的现状由于我国幅员辽阔，油藏分布较广，陆地、海上、沙漠、平原、高原、盆地等，不同的地理环境和油井结构，应采取的油井液面的测试方式方法和仪器装备都有区别，总的来看，都以声波测试为主，辅助以其它的技术措施，这种测试技术的缺陷非常明显，随着井深和采油量的的增加，需要重复多次测试，不但增加成本，造成资源浪费，一定程度上还影响生产进度。

尤其是一些开发多年的老油井，越是重复测试，就越误差增大，对生产造成不同程度的影响。

2 油井液面测试信息存在误差的原因和具体分析2.1 不显示液面波信息或不清楚造成这样的现象，多数原因有三：(1)装置仪器的问题。

有的测试仪器带有故障不击发，有的测试仪器中途漏气等等；(2)井筒环境的问题。

随着油井井深不断加剧，井筒内杂质太杂、太多，不同程度地对测试产生影响干扰；(3)油井太深的问题。

浅层油井不断开发完毕，多数深层油井，井筒较深声波在其中传播不断减弱，不能传到液面，或者射到液面反射不清楚；2.2 井下液面监测过程中，测试数据信息呈等距离的线性上升，有悖于压力的恢复规律造成这样的现象原因有二：(1)油井井筒太脏，或者油井套管变形，影响测试因素复杂，致使仪器测试中出现假液面；(2)井筒套压过高，或者井筒套压为零，造成声波井内传播过程衰减过快，测试较早自动结束。

油田低压测试技术存在的问题与对策研究摘要：抽油机井主要是将井下的抽油泵和地上的抽油机进行结合，形成了一套独立的抽油系统。

检查这个抽油系统能否正常工作主要是依照抽油机井的相关参数变化情况而进行分析的，进而判断整个抽油系统工作时是否处于正常的状态。

关键词：油田；低压测试；技术措施我国应积极开发油田低压测试技术，以便为之后油田开采提供可靠的数据，也便于之后的开采工作顺利进行。

施工企业也应不断提高自身油田低压测试技术，以提高我国石油开采效率。

一、国内油田低压测试技术当中出现的问题1测试设备与系统程序不规范测试设备的不同代表其数据通讯系统之间存在差异，而数据通讯系统之间存在差异则导致不同测试设备储存信息的格式也有所不同。

施工人员在使用过程中如不注意，便会使得通讯回放管理程序之间产生冲突，对油田低压测试以及数据信息的管理产生一定影响。

现今，不止测试仪器的种类与数量增加，油田数据管理技术也在不断发展。

施工人员在测试过程中不难发现，测试当中存在信息格式难以规范，软件复杂不易于使用，仪器的管理与使用也存在较多问题。

2油井液面测试技术不适应目前油井液面测试技术开始出现不适应性。

就目前而言，我国油田开采施工人员在实施油井液面进行测试作业时，往往使用声弹击发，然而这一方法的使用，必然会使每部枪出现污垢凝结的现象。

久而久之，便会影响到微音器，使得微音器的灵敏度逐渐下滑。

不仅如此，施工人员还需定期对枪体配件进行更换，而频繁的替换则会提高企业的生产成本，降低企业的收益。

3固定载荷传感器技术上存在的不适应性目前油田应用的专用油井载荷传感器主要有固定传感器、活动传感器、液压传感器三种。

但在油田较为普遍应用的传感器为固定载荷传感器。

测井时不需要停抽、打卡子，快速且安全，不足之处是传感器容易发生漂移，影响测试精度，需要定期进行校准。

开展新型可在线标校固定载荷传感器技术研究，用以解决漂移问题尤为重要。

二、油田低压测试技术改进措施1开展“无声弹”液面测试仪器研究“无声弹”液面测试仪器，即气动油井测试仪。

油井动态液面监测综合分析探讨摘要：油井动态液面监测综合分析是指通过对油井液面的实时监测数据进行综合分析，以了解油井的动态情况和工作状态。

这项分析可以帮助油田工程师和操作人员更好地管理和控制油井的生产。

所以必须依据抽油泵最佳沉没度、油井地层供液能力、最佳注水量、泵挂效率及油井流压等，合理采取液面智能采油控制模式及间抽周期，以此最优化采油生产效率。

关键词：油井；动态液面；监测；综合分析在油井动态液面监测中，常用的监测参数包括油井液面高度、油井产量、油井压力等。

通过对这些参数的实时监测和记录，可以得到油井的工作状态和动态变化情况。

综合分析油井动态液面监测数据可以帮助油田工程师和操作人员更好地了解油井的工作状态和动态变化情况，从而制定合理的生产管理和控制策略，提高油井的生产效率和产能利用率，本文就油井动态液面监测展开论述分析。

一、油井动态液面监测技术特点油井动态液面监测技术具有如下特征：第一，高精度：能够实时监测油井液面的变化，精度较高，可以达到亚米级别。

第二，实时性：能够实时监测液面的变化情况，及时反馈给操作人员，以便进行调整和控制。

第三，高可靠性：采用先进的传感器和监测设备，能够稳定运行并提供可靠的监测数据。

第四，非接触式监测：采用非接触式监测方式，不需要直接接触液面，减少了设备的磨损和维护成本。

第五，多参数监测：除了液面高度，还可以监测液体的温度、压力等参数，提供更全面的信息[1]。

第六，可远程监控：监测设备可以与互联网连接，实现远程监控和数据传输，方便操作人员随时随地进行监测和控制。

第七，自动化控制：监测系统可以与自动化控制系统集成，实现自动化的液面控制和调整，提高生产效率和安全性。

二、油井动态液面监测内容（一）油井产量分析通过监测油井液面的变化和记录油井产量的数据，可以分析油井的产量变化趋势和周期性变化。

这有助于判断油井的产能状况和生产效率，并进行相应的调整和优化。

（二）油井压力分析油井压力是影响油井产量和液面的重要参数之一。
