二、机械采油(功图、液面)
3、液面曲线的识别
典型液面曲线记录图如下图所示：
Ls Le
Ls表示电磁笔从井口波到音标反射波在记录纸带上所走的距 离，单位mm。 Le表示电磁笔从井口波到液面反射波在记录纸带上所走的距 离, 单位mm。
3、液面曲线的识别
(2)
波形A为井口波，波形B，C分别为回音标、液面 反射波形。b、c、d…为油管接箍波形。
冲程损失在图上的长度B'B=DD'=126/30=4.2（mm）
P 4.2 λ
B’
S活
B
9.4
A 19.8 D λ 4.2
C
D’
o
S活
S
50
抽油杆在空气和不同相对密度原油中的重量
公称直径 in
直径 mm
截面积 cm2
抽油杆密度,kg/m
在空气中 在相对密度 在相对密度 0.86的原油 0.8的原油 中 中 在相对密 度0.9的 原油中
例题二
某井的动液面测试资料如下图所示，查该井作业 油管记录如表1，计算液面深度。
表1 某井作业油管数据
油管序号
油管长度，m
1～10 11～20 21～30 31～40 41～50 51～60 61～70 71～80 81
95.41 96.45 96.06 96.49 95.65 96.35 96.42 96.02 9.64
L N L
式中： N ——油管接箍数
L ——平均油管长度，m
2、利用油管接箍数计算液面深度
油管接箍波峰在液面曲线上只反映一部分。
现场上，由于井筒条件、仪器、操作水平等多方面因素影 响，井筒中液面以上的接箍并不明显地全部反映在曲线上，如 图所示，针对此情况可在曲线上选出不少于10个分辨明显、连 续均匀的接箍波进行计算。
第四章固液界面PPT课件
将表面光滑、均匀的固体薄片垂直插入液体中， 如果液体能够润湿此固体，则将沿薄片平面上 升。升高值h与接触角之间的关系为：
sin = 1 (gh2／2LG) 在已知LG的条件下，不难由上式求出。
（3）电子天平法
测定纤维对浸润液的接触角在纤维增强复合材料中非常重要，可用 电子天平法进行测定。
如图5-7所示，设一根纤维浸在某液体中，纤维的另一端挂在电子天 平的测量臂上。用升降装置使液面逐渐下降。纤维经(b)状态脱离液 面，在纤维脱离液面的瞬间，电子天平测出该变化过程中力的变化 P，由记录仪记下如图5-8的曲线。
当s-g > s-l 时，则cos>0，<90，此时为润湿；而且s-g和s-l相差越 大，角越小，润湿性越好。
当s-g < s-l时，则cos<0，>90，此时不润湿；当s-l越大和s-g越小 时，角越大，不润湿程度也越严重。
由Young方程可以看出，表面能高的固体比表面能低的固体更易 被液体所润湿。
>90时称为不润湿，角越大，润湿性越不 好，液体越不容易在固体表面上铺展开，而 越容易收缩至接近呈圆球状。
当=0或180时，则分别称为完全润湿和完 全不润湿。
由Young方程式可得： cos = (s-g s-l ) / l-g 上式表明润湿角的大小与三相界面张力之间的定量关系。
凡是能引起任一界面张力变化的因素都能影响固体表面的润湿性。
① 具有OH， COOH等极性基的有机物，与水分子吸引较强，它们与 水接触后，在水面上能自动铺展，有较大的铺展系数。
② 碳氢化合物及其被卤素取代后的衍生物，因分子的极性减弱，因而铺 展系数也较小。
③ 对于石蜡、溴仿这些极弱的极性键和非极性键物质，与水吸引力很 小，不能在水面上铺展，所以铺展系数为负值。
sin = 1 (gh2／2LG) 在已知LG的条件下，不难由上式求出。
（3）电子天平法
测定纤维对浸润液的接触角在纤维增强复合材料中非常重要，可用 电子天平法进行测定。
如图5-7所示，设一根纤维浸在某液体中，纤维的另一端挂在电子天 平的测量臂上。用升降装置使液面逐渐下降。纤维经(b)状态脱离液 面，在纤维脱离液面的瞬间，电子天平测出该变化过程中力的变化 P，由记录仪记下如图5-8的曲线。
当s-g > s-l 时，则cos>0，<90，此时为润湿；而且s-g和s-l相差越 大，角越小，润湿性越好。
当s-g < s-l时，则cos<0，>90，此时不润湿；当s-l越大和s-g越小 时，角越大，不润湿程度也越严重。
由Young方程可以看出，表面能高的固体比表面能低的固体更易 被液体所润湿。
>90时称为不润湿，角越大，润湿性越不 好，液体越不容易在固体表面上铺展开，而 越容易收缩至接近呈圆球状。
当=0或180时，则分别称为完全润湿和完 全不润湿。
由Young方程式可得： cos = (s-g s-l ) / l-g 上式表明润湿角的大小与三相界面张力之间的定量关系。
凡是能引起任一界面张力变化的因素都能影响固体表面的润湿性。
① 具有OH， COOH等极性基的有机物，与水分子吸引较强，它们与 水接触后，在水面上能自动铺展，有较大的铺展系数。
② 碳氢化合物及其被卤素取代后的衍生物，因分子的极性减弱，因而铺 展系数也较小。
③ 对于石蜡、溴仿这些极弱的极性键和非极性键物质，与水吸引力很 小，不能在水面上铺展，所以铺展系数为负值。
油井工况分析思路和方法
汇报提纲
第一部分 简述油井工况 第二部分 油井工况分析的基本思路 第三部分 工况分析的方法和技巧 第四部分 工况分析工作如何开展
井眼、油层近井地段
泵及尾管
管、杆、液
抽油机设备、井口、地面流程
油井工况，即油井工作状况，关乎油井生产的各个方面的工作状况都是属于油井的工况。
1.3 系统效率
抽油机井系统效率影响因素分析的基础——节点系统分析
抽油机、电动机、配电箱和井口装置组成地面部分，抽油杆、油管、泵组成井下部分。 抽油机井系统能耗主要是抽油井正常生产时井下杆柱和液柱重量加载给电动机的负荷引起的能耗，其它系统能耗则是由于抽油机传动磨损,电动机自损耗以及井下管、杆、泵、液体间的摩擦阻力造成的能量消耗。 影响机采系统效率的因素很多，归纳起来有三个方面： ——设备因素 ——井况因素 ——技术管理水平。
结垢、腐蚀
结垢造成泵卡、凡尔垫、筛管堵；SRB造成的腐蚀加快；腐蚀导致抽油杆、油管损伤加快
功图、产液物性分析、作业描述
基本思路同上
气蚀、出砂
砂埋油层、砂卡等
功图、作业描述
功图上可以直观地反映出气蚀、砂卡的现象，砂埋则需要依据作业描述推算砂埋周期
井筒状况中的工况问题及分析思路见下表：
1.3 系统效率
化验分析报告
井下资料
作业台账、井下描述、管杆组合、井下工具类型等
健康档案
测试资料
功图、液面、系统效率
测试记录、系统效率测试
生产管理资料
井组连通图、注水对应等
健康档案
二次处理资料
宏观控制图、生产曲线、憋压曲线、（参数表）、等
自行绘制、制作
3.分析思路探讨
尽管将工况分析分为三个体系，但是由于三个方面有一定的联系，又相对很独立，所以要选择合适的分析角度才能开展好系统分析的关键。 开展工况分析从形式上来分可分为：日常分析和总结性分析。不管是开展日常分析还是进行分析总结，均需要掌握很较丰富的工况分析技术，和清晰、完整的分析思路。 尽管确定了工况分析的三大体系，但针对三个方面开展的分析却很困难。 供排关系：定量分析油藏潜力和供液能力是难点，定性分析相对较为简单，但缺乏比较性； 井筒状况：对偏磨、结蜡、结垢、腐蚀等问题的定量或定性分析均较难，对漏失的判断相对较容易； 系统效率：测试资料的缺乏导致对系统效率分析难以系统开展。 本着“确保正常生产井能够持续高效生产；及时发现异常井并制定相应的治理措施加以治理，使之转为正常、高效生产；对潜力井及时制定科学合理的调整和挖潜措施，充分发挥油井的生产能力” 的工作目标，工况分析应针对突出问题，快捷、准确地发现，并制定对策。所以需要总结一套较成熟的分析思路非常必要。
抽油机井示功图法计算动液面的修正算法
抽油机井示功图法计算动液面的修正算法张胜利;罗毅;吴赞美;王丽娜;赵磊;章莎莉【摘要】Calculating dynamic fluid level with indicator diagram of rob-pumped well has become a hot topic in recent years for studying closed-loop control of production wells. Based on further analyzing the model of dynamic fluid level computation, this paper establish a corrected algorithm method connecting the actual measured fluid level with annular pressure gradient by statistical regressing site-tested data of annulus pressure gradient in 10 wells. Using this calculating model, the basic method of using indicator diagram to calculate dynamic fluid level is corrected, with which the relatively much more precise results are reached. The success is a useful trial method to carry out intellectual injection-production adjustment of oil wells by calculating dynamic fluid level with indicator diagram in Huabei Oilfield.%通过抽油机井示功图计算动液面是近年来油井闭环控制的研究方向.在研究功图法计算动液面模型的基础上,通过对10口井的环空压力梯度现场测试数据的统计回归,建立了实测动液面与环空压力梯度关联的修正计算模型,利用上述计算模型修正了根据示功图计算动液面的基础方法,获得了相对准确的计算结果.对于华北油田现场应用示功图计算动液面实现油井智能供排协调是一种有益的尝试.【期刊名称】《石油钻采工艺》【年(卷),期】2011(033)006【总页数】3页(P122-124)【关键词】示功图;载荷;计算;动液面【作者】张胜利;罗毅;吴赞美;王丽娜;赵磊;章莎莉【作者单位】华北油田公司采油工艺研究院,河北任丘062552;华北油田公司采油工艺研究院,河北任丘062552;华北油田公司采油工艺研究院,河北任丘062552;华北油田公司采油工艺研究院,河北任丘062552;华北油田公司采油一厂,河北任丘062552;华北油田公司采油工艺研究院,河北任丘062552【正文语种】中文【中图分类】TE355.5抽油机井动液面是了解油井的供液情况、诊断油井故障的重要参数。

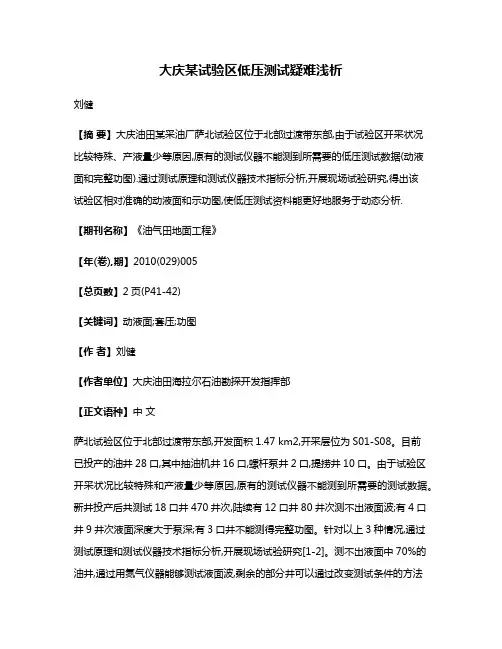

大庆某试验区低压测试疑难浅析
大庆某试验区低压测试疑难浅析刘健【摘要】大庆油田某采油厂萨北试验区位于北部过渡带东部,由于试验区开采状况比较特殊、产液量少等原因,原有的测试仪器不能测到所需要的低压测试数据(动液面和完整功图).通过测试原理和测试仪器技术指标分析,开展现场试验研究,得出该试验区相对准确的动液面和示功图,使低压测试资料能更好地服务于动态分析.【期刊名称】《油气田地面工程》【年(卷),期】2010(029)005【总页数】2页(P41-42)【关键词】动液面;套压;功图【作者】刘健【作者单位】大庆油田海拉尔石油勘探开发指挥部【正文语种】中文萨北试验区位于北部过渡带东部,开发面积1.47 km2,开采层位为S01-S08。
目前已投产的油井28口,其中抽油机井16口,螺杆泵井2口,提捞井10口。
由于试验区开采状况比较特殊和产液量少等原因,原有的测试仪器不能测到所需要的测试数据。
新井投产后共测试18口井470井次,陆续有12口井80井次测不出液面波;有4口井9井次液面深度大于泵深;有3口井不能测得完整功图。
针对以上3种情况,通过测试原理和测试仪器技术指标分析,开展现场试验研究[1-2]。
测不出液面中70%的油井,通过用氮气仪器能够测试液面波,剩余的部分井可以通过改变测试条件的方法来解决。
其次,针对实测液面用常规方法解释时深度大于泵深问题进行试验对比分析,得出试验区相对准确的液面数据,使低压测试资料能更好地服务于动态分析。
1.1 液面测试原理目前现场探测液面的主要方法是回声法。
声波脉冲在气体介质中传播时,遇到障碍物就产生反射脉冲,如果知道脉冲传播速度和反射脉冲的反射时间,就可以计算出障碍物与脉冲声源之间的距离,回声法就是利用上述原理来探测出井下液面深度。
1.2 测不出波井井况分析新井投产后陆续有12口井测不出液面波,根据液面测试原理可知,影响液面的因素有传播介质、传播速度及井筒内状况。
与厂相关部门技术人员共同研讨,油井测不出波主要有3种情况:一是液面较深波形传导到地面后非常弱,无法识别;二是井筒脏,影响波的传导;三是套压低或无套压,缺少传导介质。
液面和功图分析
山西蓝焰煤层气集团有限责任公司
动液面测试的原理、方法
回声仪记录曲线示意图
山西蓝焰煤层气集团有限责任公司
（二）测试仪器的组成
测试仪器主要由综合仪主机、载荷位移传感器组合、井口连接器组 成。
综合仪主机（即ZJU-2综合记录仪）主要由CPU板、滤波放大板、超 低温显示器、键盘、无线通讯模块、高能电池组等组成。综合仪主机具 有测试、查询及删除、仪器设置、仪器标定等功能，与PC机相连还可进 行数据通讯。
山西蓝焰煤层气集团有限责任公司
（1）回音标法
回音标是套接在油管上的柱状短节，它的直径 大于油管，遮住油套环形空间间隙的50--70％，长 度为0．3--0．5米，用它来阻碍声音的直线传播， 使声音返回到井口并记录下来，便于准确地计算液 面深度。新井完井时或作业后，需要将音标下入的 准确位置做好记录。以便计算液面深度时采用（修 井监督的重要性）。假定油、套管环形空间传播速 度为一恒定值作为计算的基础，回音标位置下入深 度越接近实际液面，计算精度就越高，其计算公式 为：
山西蓝焰煤层气集团有限责任公司
回音标法
山西蓝焰煤层气集团有限责任公司
这是同 一条曲 线，只 是定位 音标的 位置稍 微移动 一点， 造成液 面深度 差了5.4 米，音 速相差 6.8m/s
（稳压）。
现场发现问题
• 同一口井，不同时间测试的音标形状也不尽相同，形状的差别就极易 产生定位位置的偏差，如下图：这是同一口井不同时间的测试曲线， 仪器的灵敏度有些差别，音标的形状差异很大，定位时就可能产生误 差。下图是同一井口不同时间测定的井口音标图。
• 但是我公司由于所选购的油管都不是同一规格的长度， 所以无法用此方法做到精确测量，因此在此只是做简答 的介绍
载荷位移传感器组合由载荷传感器、位移传感器、无线通讯模块和 信号处理电路等组成，用于测试抽油机的载荷、位移等参数。传感器组 合有三种型号供用户选择。卸载式载荷位移传感器组合测试精度较高 （1%F·S）；不卸载液压式有两种安装尺寸，适用不同的抽油机；固定 式载荷传感器长期装置井上，接插上位移传感器即可进行功图测试，一 台主机可对接多台载荷传感器。
动液面测试的原理、方法
回声仪记录曲线示意图
山西蓝焰煤层气集团有限责任公司
（二）测试仪器的组成
测试仪器主要由综合仪主机、载荷位移传感器组合、井口连接器组 成。
综合仪主机（即ZJU-2综合记录仪）主要由CPU板、滤波放大板、超 低温显示器、键盘、无线通讯模块、高能电池组等组成。综合仪主机具 有测试、查询及删除、仪器设置、仪器标定等功能，与PC机相连还可进 行数据通讯。
山西蓝焰煤层气集团有限责任公司
（1）回音标法
回音标是套接在油管上的柱状短节，它的直径 大于油管，遮住油套环形空间间隙的50--70％，长 度为0．3--0．5米，用它来阻碍声音的直线传播， 使声音返回到井口并记录下来，便于准确地计算液 面深度。新井完井时或作业后，需要将音标下入的 准确位置做好记录。以便计算液面深度时采用（修 井监督的重要性）。假定油、套管环形空间传播速 度为一恒定值作为计算的基础，回音标位置下入深 度越接近实际液面，计算精度就越高，其计算公式 为：
山西蓝焰煤层气集团有限责任公司
回音标法
山西蓝焰煤层气集团有限责任公司
这是同 一条曲 线，只 是定位 音标的 位置稍 微移动 一点， 造成液 面深度 差了5.4 米，音 速相差 6.8m/s
（稳压）。
现场发现问题
• 同一口井，不同时间测试的音标形状也不尽相同，形状的差别就极易 产生定位位置的偏差，如下图：这是同一口井不同时间的测试曲线， 仪器的灵敏度有些差别，音标的形状差异很大，定位时就可能产生误 差。下图是同一井口不同时间测定的井口音标图。
• 但是我公司由于所选购的油管都不是同一规格的长度， 所以无法用此方法做到精确测量，因此在此只是做简答 的介绍
载荷位移传感器组合由载荷传感器、位移传感器、无线通讯模块和 信号处理电路等组成，用于测试抽油机的载荷、位移等参数。传感器组 合有三种型号供用户选择。卸载式载荷位移传感器组合测试精度较高 （1%F·S）；不卸载液压式有两种安装尺寸，适用不同的抽油机；固定 式载荷传感器长期装置井上，接插上位移传感器即可进行功图测试，一 台主机可对接多台载荷传感器。
物理化学-表面性质
气相 液相
图7.1.1 液体表面与内部分子受力情况
18
• 表面张力σ
缩小表面积 →力 维持膜大小 不变，加相反的外力F，与 l 成 正比, 比例系数σ→
表面膜
F=2 σ l →
lσ
F
σ= F/(2l)
单位： N·m-1 2——液膜有两个面。
dx 图7.1.2 表面功示意图
σ ——表面张力→引起液体表面收缩的单位长度上的力； 方向 垂直于单位长度的边界、与表面相切并指向液体方向。
16
这些现象表明，在液体表面存在一种使液面收缩的力， 称表面张力（surface tension）或界面张力（interfacial tension）。
表面张力的方向和表面相切，是垂直作用在表面上单 位长度线段上的表面收缩力。
17
(3) 表面张力
• 表面层分子受力 表面层分子与
体相内分子所处的力场不同。主要 受到指向液体内部的拉力，使表面 层液体分子有 向液体内迁移、力 图缩小表面积的趋势。液滴→球形。 若扩大表面积，对系统作功。
(3) 毛细管现象
• 毛细管垂直插入液体，管内外液面高度不同；插入水中液面，
管内呈凹液面, 接触角 < 90, 附加压力指向大气, 管内凹液面下
的液体承受的压力< 管外水平液面下的液体承受的压力→液体
被压入管内，上升→升高h的液柱的静压力 gh=p , 平衡时 p=2 σ /r1=gh
由图 cos = R/r1，→上升高度h
• 推导 凸液面AB, σ分解为水平分力(相互平衡)和垂直分力(指向液
体), 单位周长的垂直分力 σ cos , 球缺圆周长 2r1, 其合力F F= 2r1σcos
∵cos=r1/r ; 球缺底面积 r12 ,
抽油井示功图
24
3. 某井采用21/2”的油管，3/4”的抽油杆，泵径为38毫米，下 泵深度为800米，冲程为1.5米的数据生产，其原油密度为860 kg/m3，测示功图时采用第二支点，力比为800N/mm，减程 比1/30，试绘制该井的理论示功图。 4. 某井测示功图如下所示，已知泵效为40%，试计算：
1） 泵的充满系数β （2） 由于气体影响而使泵效降低的数值ηg'。 （3） 由冲程损失而使泵效降低是数值ηλ' （4） 其他因素而使泵效降低数值η其他
2.点线面的含义 Abc为上冲程，ab为加载线，a点为 下死点，游动凡尔和固定凡尔均关 闭； Bc为活塞上冲程，b点游动凡尔关 闭，固定凡尔打开，活塞上行；
11
cba为下冲程，cd为减载线，c点为上死点，游动凡尔和固定凡 尔均关闭； D点，游动凡尔打开，固定凡尔关闭；活塞开始下行； Da线为活塞下冲程。 注意：1.各点的位置和凡尔开关情况；
25某井采用212的油管34的抽油杆泵径为38毫米下泵深度为800米冲程为15米的数据生产其原油密度为860kgm测示功图时采用第二支点力比为800nmm减程比130试绘制该井的理论示功图
抽油井的生产分析
目的
了解油层及设备的工作状况
测量液面的位置动（静）测井底压力 分析水井界面及工作制度 与含水的关系
抽油井井底流动方程：
Q＝K(Hs-Hf)=K(Lf-Ls)
K
L
Q －L
H
Q －H
f
S
S
f
K ─采油指数，t/d·m；
l 采油指数的大小反映油层供油能力的好坏。
2
“折算液面”——把在一定套压下测得的液面，折算到套管
压力为零时的液面。
L fc
3. 某井采用21/2”的油管，3/4”的抽油杆，泵径为38毫米，下 泵深度为800米，冲程为1.5米的数据生产，其原油密度为860 kg/m3，测示功图时采用第二支点，力比为800N/mm，减程 比1/30，试绘制该井的理论示功图。 4. 某井测示功图如下所示，已知泵效为40%，试计算：
1） 泵的充满系数β （2） 由于气体影响而使泵效降低的数值ηg'。 （3） 由冲程损失而使泵效降低是数值ηλ' （4） 其他因素而使泵效降低数值η其他
2.点线面的含义 Abc为上冲程，ab为加载线，a点为 下死点，游动凡尔和固定凡尔均关 闭； Bc为活塞上冲程，b点游动凡尔关 闭，固定凡尔打开，活塞上行；
11
cba为下冲程，cd为减载线，c点为上死点，游动凡尔和固定凡 尔均关闭； D点，游动凡尔打开，固定凡尔关闭；活塞开始下行； Da线为活塞下冲程。 注意：1.各点的位置和凡尔开关情况；
25某井采用212的油管34的抽油杆泵径为38毫米下泵深度为800米冲程为15米的数据生产其原油密度为860kgm测示功图时采用第二支点力比为800nmm减程比130试绘制该井的理论示功图
抽油井的生产分析
目的
了解油层及设备的工作状况
测量液面的位置动（静）测井底压力 分析水井界面及工作制度 与含水的关系
抽油井井底流动方程：
Q＝K(Hs-Hf)=K(Lf-Ls)
K
L
Q －L
H
Q －H
f
S
S
f
K ─采油指数，t/d·m；
l 采油指数的大小反映油层供油能力的好坏。
2
“折算液面”——把在一定套压下测得的液面，折算到套管
压力为零时的液面。
L fc
动液面的计算与识别(精)
如留某井示功图（如图3）和液面资料（见附图2），示功图
为刀把形，属典型的供液不足，而实测的液面却只有149m，资料明 显有误，第二天重测，液面在1381m。 这样的情况还很多，如从示功图分析：抽油杆脱落、活塞未进入工 作筒或卡死，有漏失的示功图，液面一般较浅，沉没度较高等。
录纸带上的距离，mm
N L
——油管接箍数
m
——平均油管长度，m
例题三
实测液面曲线如下图所示，油管平均长度 为9.6米，试计算液面深度。
S液 L =176mm
e
0 1 2 3 4 5 6 7 8 9 10 11 12
S箍 L接＝56mm
解: 由公式
Le L NL L接
176 12 9.6 可得 L 56 352 m
（a）有偶然干扰的曲线
（3）回音标淹没记录曲线 图（c）
产生原因： 井内无音标或油层供液能力 强，抽油参数不当，音标被液 （c）液面重复反射 面淹没。 （4）回音标重复反射曲线 图（d） （d）回音标重复反射 产生原因： 回音标离井口过近。
（e）游离泡沫液面影响记录曲线 （b）仪器自激液面曲线
2.不合格液面曲线原因分析
1、井口装置要密封，防止声弹能量在井口处损失。因为声波信号在油套环
形空间内传播，损耗很大，测试声源信号随着深度的增加而逐渐衰减，如果能量在 井口处损失过大，液面波很难反射上来。 （1）套管闸门开关应自如，现场测试中经常有另一侧套管闸门关不严的现象， 造成能量损失。
（2）在没有套管闸门的井应装好卡箍和堵头防止漏气。不允许使用棉纱及
声和气体发声两种方式，微音器将感受的声压转换成电压信号输
出给井深记录仪，不同型号的井口连接器根据需要和井深记录仪 配套使用。套管压力的测量是通过安装在井口连接器上的压力传

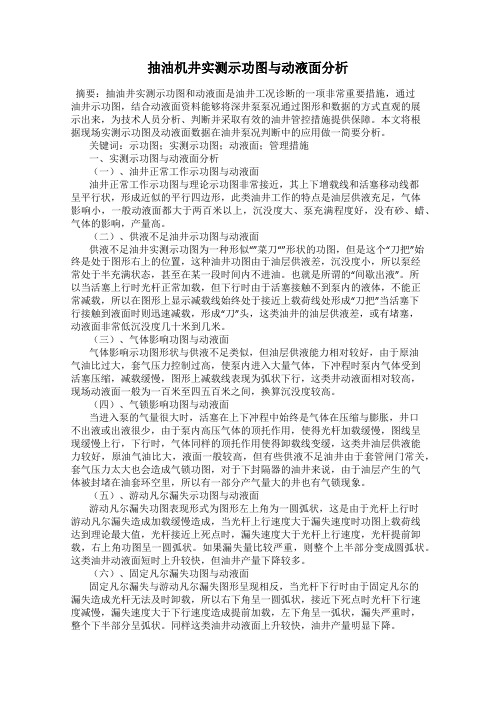

抽油机井实测示功图与动液面分析
抽油机井实测示功图与动液面分析摘要：抽油井实测示功图和动液面是油井工况诊断的一项非常重要措施，通过油井示功图，结合动液面资料能够将深井泵泵况通过图形和数据的方式直观的展示出来，为技术人员分析、判断并采取有效的油井管控措施提供保障。
本文将根据现场实测示功图及动液面数据在油井泵况判断中的应用做一简要分析。
关键词：示功图；实测示功图；动液面；管理措施一、实测示功图与动液面分析（一）、油井正常工作示功图与动液面油井正常工作示功图与理论示功图非常接近，其上下增载线和活塞移动线都呈平行状，形成近似的平行四边形，此类油井工作的特点是油层供液充足，气体影响小，一般动液面都大于两百米以上，沉没度大、泵充满程度好，没有砂、蜡、气体的影响，产量高。
（二）、供液不足油井示功图与动液面供液不足油井实测示功图为一种形似“”菜刀“”形状的功图，但是这个“刀把”始终是处于图形右上的位置，这种油井功图由于油层供液差，沉没度小，所以泵经常处于半充满状态，甚至在某一段时间内不进油。
也就是所谓的“间歇出液”。
所以当活塞上行时光杆正常加载，但下行时由于活塞接触不到泵内的液体，不能正常减载，所以在图形上显示减载线始终处于接近上载荷线处形成“刀把”当活塞下行接触到液面时则迅速减载，形成“刀”头，这类油井的油层供液差，或有堵塞，动液面非常低沉没度几十米到几米。
（三）、气体影响功图与动液面气体影响示功图形状与供液不足类似，但油层供液能力相对较好，由于原油气油比过大，套气压力控制过高，使泵内进入大量气体，下冲程时泵内气体受到活塞压缩，减载缓慢，图形上减载线表现为弧状下行，这类井动液面相对较高，现场动液面一般为一百米至四五百米之间，换算沉没度较高。
