GJC4甲烷传感器产品标准

GJC4型甲烷传感器G本标准规定了GJC4型甲烷传感器的分类与命名、技术要求、试验方法、检验规则、标志、包装、运输和存储。

本标准适用于煤矿安全监控系统中使用的低浓度载体催化式甲烷传感器。

（以下简称传感器）1.规范性引用文件下列标准所包含的条文，通过本标准的引用而成为本标准的条文，本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB191-2000 包装储运图示标志GB3836.1-2000 爆炸性气体环境用电设备第1部分：通用要求GB3836.2-2000 爆炸性气体环境用电设备第2部分：隔爆型“d”GB3836.4-2000 爆炸性气体环境用电设备第4部分：本质安全型“i”GB4208-2008 外壳防护等级（IP代码）MT209-90 煤矿通信、检测、控制用电工电子产品通用技术要求MT210-90 煤矿通信、检测、控制用电工电子产品基本试验方法MT281-94 煤矿甲烷检测用载体催化元件AQ6203-2006 煤矿用低浓度载体催化式甲烷传感器AQ1043-2007 矿用产品安全标志标识2.分类与命名3.1 型式矿用本质安全兼隔爆型，防爆标志：Exibd I3.2 测量范围：0％--4％甲烷3.3 型号命名G J C 4测量范围 0％--4％甲烷催化工作原理测量对象传感器3.4 外形尺寸及重量外形尺寸：（长×宽×高） 275 mm × 130 mm × 55 mm重量： 0.6 Kg3.技术要求4.1 一般要求4.1.1产品应符合本标准规定，并按经规定程序批准的图样及技术文件制造。

4.1.2传感器及与其关联的设备应经通过国家授权的防爆检验机构联检。

与传感器配套的关联设备应具有有效期内的矿用产品安全标志证书。

4.1.3传感器防爆形式为矿用本质安全兼隔爆型，防爆标志为“ExibdI”。

4.2 正常工作环境条件环境温度：0～40℃；相对湿度：≤98％；（25℃）大气压力；80～116Kpa；风速：不大于8m/S。

1国家安全标志证号：MFB040052GJC4煤矿用低浓度甲烷传感器（以下简称传感器）是为满足我国煤矿监测井下甲烷的需要而研制的。

它可以连续自动地将井下甲烷浓度转换成标准电信号输送给关联设备，并具有就地显示甲烷浓度值、超限声光报警、断电功能及超高浓度断电保护载体催化元件等功能。

适宜在有瓦斯煤尘爆炸危险的煤矿井下采掘工作面、机电峒室、回风巷道等地点固定使用。

2 型号及含义G J C 4┬┬┬┬│││││││└────测量范围，0～4% CH4││└──────催化式│└────────测量甲烷用└──────────传感器传感器执行AQ 6203-2006行业标准和Q/AHSZ 12-2008企业标准。

传感器防爆型式为矿用本质安全兼隔爆型，防爆标志为“ExibdⅠ”。

3 主要特点⑴传感器采用新型单片机元件，电路结构简单，性能可靠，便于维护与调试。

⑵传感器采用新标准的载体催化元件，使仪器性能更加稳定。

⑶采用遥控发送器调校零点、灵敏度、报警点等功能，使调校方便简单。

⑷传感器具有断电控制功能，并可任意设置断电点。

⑸传感器采用新型开关电源，降低整机功耗，增加了传输距离。

⑹传感器具有故障自检功能，便于使用和维护。

⑺传感器在甲烷浓度超过4%CH4时，电路能切断催化元件电源以保护载体催化元件，并锁定所显示数值在超限状态。

⑻传感器采用不锈钢做外壳，大大增加了仪器的抗冲击能力。

4 主要技术参数⑴使用环境条件①环境温度：0℃～+40℃；②平均相对湿度：≤98%；③大气压力：（80～116）kPa；④风速：≤8m/s。

⑤H2S气体浓度小于6×10-6。

⑥使用场所：在具有甲烷、煤尘爆炸性气体混合物的煤矿井下且无显著震动和冲击的场合使用。

⑵主要技术指标①测量范围：0～4%CH4，三位有效值显示。

②测量基本误差：③显示值稳定性：≤0.04% CH4。

④工作电压：9～24V DC。

⑤输出信号：200Hz～1000Hz。

gjc4矿用低浓度甲烷传感器说明书标题：GJC4矿用低浓度甲烷传感器说明书引言GJC4矿用低浓度甲烷传感器是一种用于检测矿井、煤矿等工业场所中甲烷气体浓度的设备。

本说明书将介绍该传感器的工作原理、技术参数、安装方法和注意事项等内容，以帮助用户正确、安全地使用该传感器。

一、传感器概述GJC4矿用低浓度甲烷传感器是一种基于化学传感原理的气体检测设备，主要用于检测煤矿等工业场所中甲烷气体的浓度。

该传感器具有高精度、快速响应、稳定性好等特点，能够有效地预警和监测甲烷气体的存在。

二、工作原理GJC4矿用低浓度甲烷传感器采用半导体气敏电阻元件作为传感器的核心部件。

当周围环境中存在甲烷气体时，甲烷分子会与传感器表面的氧分子发生化学反应，导致电阻值的变化。

通过测量电阻值的变化，可以推算出甲烷气体的浓度。

三、技术参数1. 测量范围：0-100%LEL（Lower Explosive Limit，下爆炸限）2. 灵敏度：≤5%LEL3. 响应时间：≤10秒4. 工作电压：DC 24V5. 输出信号：4-20mA6. 工作温度：-20℃~50℃7. 防爆等级：Ex d I Mb四、安装方法1. 选择合适的安装位置：传感器应安装在可能存在甲烷泄漏的区域，避免阳光直射和强风吹拂。

2. 固定传感器：使用固定支架将传感器固定在墙壁或天花板上，确保传感器的稳定性和安全性。

3. 连接电源：将传感器与电源连接，并确保电压稳定。

4. 连接信号线：将传感器的4-20mA信号线连接到控制系统或报警器上，以实现实时监测和报警功能。

五、注意事项1. 传感器应定期进行校准，以确保测量结果的准确性和可靠性。

2. 避免传感器受到强烈的振动和冲击，以免影响传感器的正常工作。

3. 定期清洁传感器表面，避免灰尘和污物的积聚，影响传感器的灵敏度。

4. 安装和维护传感器时，应按照相关安全规范进行操作，确保人员安全。

结论GJC4矿用低浓度甲烷传感器是一种可靠、精确的甲烷气体检测设备，广泛应用于煤矿等工业场所。

G J C甲烷传感器说明书集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]GJC4矿用甲烷传感器使用说明书执行标准：GB3836-2010AQ 6203-2006Q/SW02-2015出版日期：2015/05/25使用说明书警示：维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号！本安关联产品不得随意改变配置！1. 概述GJC4矿用甲烷传感器(以下简称传感器)是集甲烷气体检测、声光报警、监测数据显示、通信为一体的低浓度甲烷传感器。

本传感器采用最新技术，采用冗余设计，提高了传感器的可靠性，并符合国家和煤炭工业有关行业标准《AQ 6203-2006 煤矿用低浓度载体催化式甲烷传感器》。

传感器外观：其正面为传感器的外形及LED显示器上部有固定传感器的提手、中间部安装有喇叭、下部有光报警玻璃罩、左上部为电源和通信电缆接口。

GJC4矿用甲烷传感器是为满足在易燃易爆场所对低浓度甲烷（）的监测而设计的。

本传感器设计的防爆级别为本质安全。

产品符合相应的国家或行业标准。

满足特殊场所，如：煤矿的安全监控等需求。

传感器的基本电路结构如图1所示（按信号传递规则）。

GJC4矿用甲烷传感器采用微电子技术，吸收国内外众多甲烷传感器的特点，并在此基础上形成构造出独特的产品。

传感器采用通用微处理器和高精度A/D转换器，具有工作精度高、稳定可靠的特点，数据通信为一体。

减少了在构造监控系统时所需的设备类型，方便用户使用。

2. 产品特点传感器使用环境（工作条件）a 工作温度：0℃～+40℃；b 存储温度：-40℃～+60℃；c 相对湿度：<95%；d 气压：86kPa～110 KPa；使用地点无强烈腐蚀性气体，含有瓦斯或者煤尘的矿井下；无淋水、沁水、蒸汽的环境中。

检测范围甲烷检测范围：；电源（必须使用具有安全标志的矿用本质安全电源）工作电压：9V～24V DC（矿用本质安全电源）；工作电流 < 100mA DC（18V DC）。

产品说明书GJG4型光谱吸收式甲烷传感器编写人员董雷，薛野，韦云波部门研发中试部日期2010-11-8版本号 1目录1GJG4型光谱吸收式甲烷传感器功能说明 (2)2GJG4型光谱吸收式甲烷传感器工作原理 (3)3BGD-16M各功能单元分析 (4)3.1光学/光电子部分 .............................................................................................. 错误！未定义书签。

3.1.1解调器光路.............................................................................................. 错误！未定义书签。

3.1.2梳状滤波器.............................................................................................. 错误！未定义书签。

3.1.3光纤光栅.................................................................................................. 错误！未定义书签。

3.1.4O波段扫频激光器 .................................................................................. 错误！未定义书签。

3.2电路部分 ............................................................................................................ 错误！未定义书签。

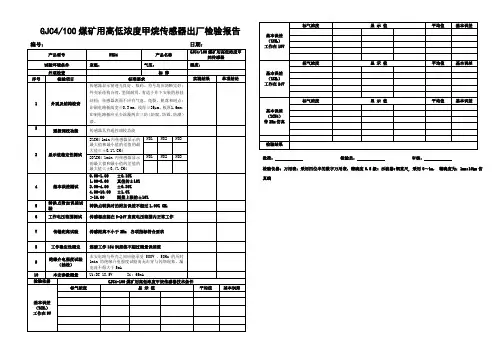

•GJC4/100煤矿用高低浓度甲烷传感器(以下称“仪器”)，是一种用于煤矿井下的定置型甲烷传感器。

采用贴片工艺，功耗小，适用于具有瓦斯突出的矿井井下采掘工作面，回风巷道及临时停工的盲巷口等场所，连续监测井下环境中甲烷(CH4)含量。

该仪器可与各种煤矿环境监测系统、监控分站、断电仪配套使用。

该仪器除就地数字显示被测环境中的甲烷含量外，还可输出与甲烷含量成正比例的电信号供监测系统处理及地面显示。

•1、仪器特点•*微电脑处理芯片：采用新型单片微机和高集成数字化电路，使电路结构简单、性能可靠，便于维修调试。

•*性能稳定：性能稳定，本仪器所采用的传感器元件是长寿命、高稳定的载体催化元件，•调校周期长。

•*灵敏度高：高性能的传感器元件加上仪器内部软件的自动非线性补偿使得仪器对甲烷的检测具有较高的灵敏度。

•*可靠性高：本仪器具有开机自检、自动稳零、精度校正等功能，且采用红外遥控调校，整机没有任何调整孔，仪器的零点、精度的调整，报警值、断电值的设定以及输出信号的设定均由红外遥控器控制。

可以避免开盖调试，减小机械损伤，提高整机的密封性，延长了仪器使用寿命。

•*功耗低：本仪器采用特殊的电源电路，用软、硬件相结合的方法使得整机电流很小，最大工作电流仅有50mA。

•*测量范围宽：本仪器只须一对催化元件就可连续检测0～100%甲烷，没有高低浓转换过程，不怕高浓瓦斯冲击。

•*兼容性好：本仪器可由红外遥控器灵活设置多种输出信号制式，几乎可以与国内所有类型的分站连接。

•*外观精巧、结构简单：本仪器电路板采用贴片式焊接，外观轻巧美观，结构精致合理，密封性极好，便于携带。

•测量范围：（0～4～100％CH）•主要技术指标：•1、适用条件：•环境温度：0℃～40℃•相对湿度：≤95%RH•大气压力：80～110KPa•风速：6～8m/s•2、主要技术参数：• 2.1工作电压波动范围:9V～24V DC• 2.2测量范围：0～4%～100%CH4• 2.3基本测量误差:•测量范围，%CH4基本误差，%CH4•0.00～1.00±0.10• 1.00～3.00真值的±10• 3.00～4.00±0.30• 4.00～40.00真值的±10•>40.00测量上限的±10•3、外壳：•外壳材料：锌合金•外型尺寸：225mm×166mm×53mm•重量：≤1.00Kg。

北京消防救护器材厂GJC4低浓度甲烷传感器产品使用说明书执行标准：AQ6203-2006、GB3836-2010版本号：Ver1.0出版日期：2011-05-01在安装、使用产品前请仔细阅读产品使用说明书北京消防救护器材厂目录一、用途 (2)二、型号及含义 (2)三、外形尺寸、质量及材质四、主要特点 (2)五、主要技术参数 (2)六、工作原理 (3)七、结构 (3)八、使用与维护 (3)九、注意事项 (4)十、典型故障判断及处理 (4)十一、发货清单 (5)十二、资质证明编号 (5)附录北京消防救护器材厂010-警示：维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号！本安关联产品不得随意改变配置！一、用途GJC4低浓度甲烷传感器(以下简称传感器)是为满足我国煤矿监测井下甲烷浓度的需要而研制的。

它可以连续自动地将井下甲烷浓度转换成标准电信号输送给配接设备，并具有就地显示沼气浓度值，超限声光报警等功能。

传感器经国家防爆检验机关进行联机检验后, 可与国内各类型监测系统及断电仪、风电瓦斯闭锁装置配套，适宜在煤矿采掘工作面、机电硐室，回风巷道等地点固定使用。

二、型号及含义量程范围（%CH4）催化原理甲烷传感器三、外形尺寸、质量及材质a)外形尺寸：270 × 155 × 55mmb)重量：≤1.3k g；c)外壳材质：不锈钢。

四、主要特点1．采用新型单片微机和高集成数字化电路，使电路结构简单，性能可靠，便于维修与调试。

•2．实现了红外遥控调校零点、标校点、报警点等功能,使调校方便简单。

3．增加了传感器断电控制功能,并可任意设定断电点,实现了一机多用。

4．采用新型开关电源,降低了整机功耗,增加了仪器传输距离。

5．增加了故障自检功能,便于使用与维护。

6．设计了新型高强度外壳结构,增强了仪器抗冲击能力。

五、主要技术参数1、适用条件环境温度：0℃～40℃2相对湿度：≤98%RH大气压力：80kPa～116kPa风速：0m/s～8m/s适用于含有瓦斯或煤尘爆炸危险的煤矿井下。

感谢您选用本产品！使用产品前请详细阅读本使用说明书并妥善保管，以备今后参考。

JCB4便携式甲烷检测报警仪使用说明书产品执行标准AQ 6207-2007,GB3836.1-2010、GB3836.2-2010、GB3836.4-2010、Q/AKS003-2019艾科思电子科技（常州）有限公司2019年11月V1.0版警告：维修时不得随意改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号！产品只能与说明书规定的产品联接使用!严禁井下充电。

严禁使用说明书中规定以外的电池！1 概述1.1 用途及适用范围JCB4甲烷检测报警仪适用于煤矿井下作业环境中甲烷气体浓度的测量及报警。

具有日期、时间、声光报警等功能。

测定器具有操作简单、携带方便、准确可靠等优点。

1.2 型号及含义J C B 4甲烷检测范围，（0.00～4.00）%CH4便携式催化原理甲烷检测报警仪1.3 防爆类型及防爆标志防爆型式：矿用本安兼隔爆型防爆标志：Ex d ibⅠ Mb1.4 使用环境条件a) 环境温度：0℃～40℃，此时应按GB 3836.1-2010中5.1.1条附加标志“X”，或在铭牌中标注温度范围；b) 相对湿度：不大于98%；c) 大气压力：80kPa～116kPa；d) 风速：≤8m/s ；e) 环境噪声不超过70 dB(A)的场合；f) 煤矿井下有瓦斯，煤尘等爆炸危险的环境；g）无破坏金属和绝缘材料的腐蚀性气体的地方。

2 工作原理与结构特征2.1 整机工作原理仪器对于甲烷（CH4）气体测量采用催化燃烧原理。

2.1.1 甲烷测量原理催化瓦斯探头测量臂由载体催化元件（俗称黑元件）和纯载元件（俗称白元件）组成，辅助臂由金属膜电阻和电位器组成，稳压电路为电桥提供稳定的电压。

在新鲜空气中桥路处于平衡状态，在被测气体中，黑元件在催化作用下发生燃烧，使内部温度升高，电阻增大，桥路失去平衡，从而输出一定的电压，其大小与甲烷浓度存在这一定的关系，由单片机通过A/D采集后按照响应的计算公式可以计算出对应的甲烷浓度值。
