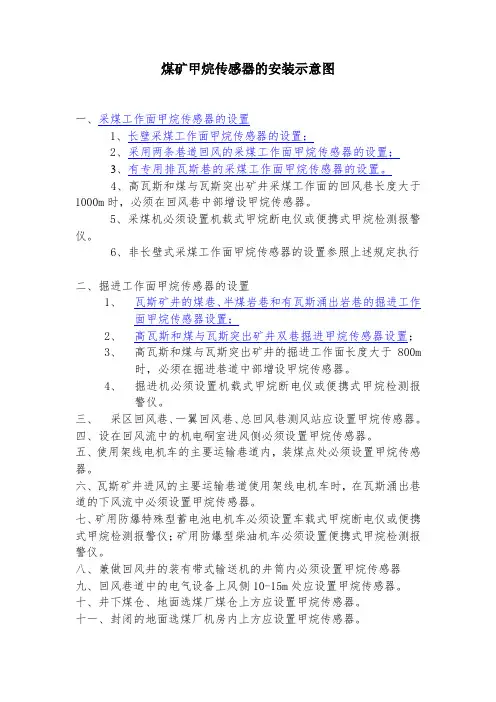

煤矿甲烷传感器的安装示意图一、采煤工作面甲烷传感器的设置1、长壁采煤工作面甲烷传感器的设置；2、采用两条巷道回风的采煤工作面甲烷传感器的设置；3、有专用排瓦斯巷的采煤工作面甲烷传感器的设置。

4、高瓦斯和煤与瓦斯突出矿井采煤工作面的回风巷长度大于1000m时，必须在回风巷中部增设甲烷传感器。

5、采煤机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。

6、非长壁式采煤工作面甲烷传感器的设置参照上述规定执行二、掘进工作面甲烷传感器的设置1、瓦斯矿井的煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面甲烷传感器设置；2、高瓦斯和煤与瓦斯突出矿井双巷掘进甲烷传感器设置；3、高瓦斯和煤与瓦斯突出矿井的掘进工作面长度大于800m时，必须在掘进巷道中部增设甲烷传感器。

4、掘进机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。

三、采区回风巷、一翼回风巷、总回风巷测风站应设置甲烷传感器。

四、设在回风流中的机电硐室进风侧必须设置甲烷传感器。

五、使用架线电机车的主要运输巷道内，装煤点处必须设置甲烷传感器。

六、瓦斯矿井进风的主要运输巷道使用架线电机车时，在瓦斯涌出巷道的下风流中必须设置甲烷传感器。

七、矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪；矿用防爆型柴油机车必须设置便携式甲烷检测报警仪。

八、兼做回风井的装有带式输送机的井筒内必须设置甲烷传感器九、回风巷道中的电气设备上风侧10-15m处应设置甲烷传感器。

十、井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器。

十一、封闭的地面选煤厂机房内上方应设置甲烷传感器。

十二、封闭的带式输送机地面走廊上方宜设置甲烷传感器。

十三、瓦斯抽放泵站甲烷传感器的设置：6．3采煤工作面甲烷传感器的设置6．3．1 长壁采煤工作面甲烷传感器必须按图1设置。

U型通风方式在上隅角设置甲烷传感器T0，工作面设置甲烷传感器T1，工作面回风巷设置甲烷传感器T2；若煤与瓦斯突出矿井的甲烷传感器T1不能控制采煤工作面进风巷内全部非本质安全型电气设备，则在进风巷设置甲烷传感器T3；低瓦斯和高瓦斯矿井采煤工作面采用串联通风时，被串工作面的进风巷设置甲烷传感器T4，如图1a所示。

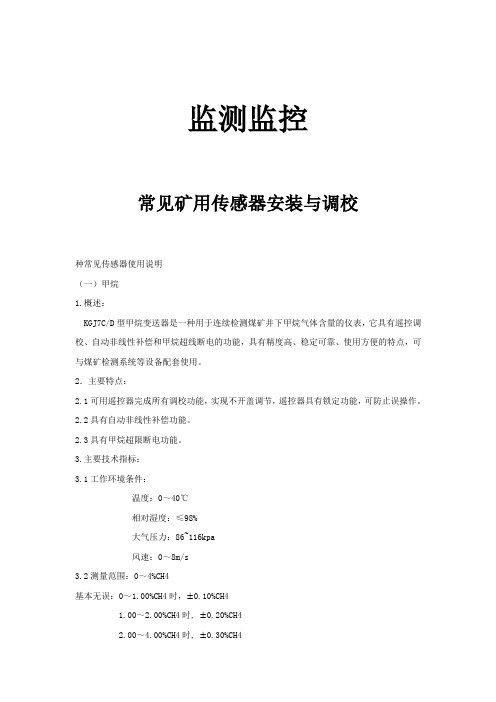

监测监控常见矿用传感器安装与调校种常见传感器使用说明（一）甲烷1.概述：KGJ7C/D型甲烷变送器是一种用于连续检测煤矿井下甲烷气体含量的仪表，它具有遥控调校、自动非线性补偿和甲烷超线断电的功能，具有精度高、稳定可靠、使用方便的特点，可与煤矿检测系统等设备配套使用。

2．主要特点：2.1可用遥控器完成所有调校功能，实现不开盖调节，遥控器具有锁定功能，可防止误操作。

2.2具有自动非线性补偿功能。

2.3具有甲烷超限断电功能。

3.主要技术指标：3.1工作环境条件：温度：0～40℃相对湿度：≤98%大气压力：86~116kpa风速：0～8m/s3.2测量范围：0～4%CH4基本无误：0～1.00%CH4时，±0.10%CH41.00～2.00%CH4时,±0.20%CH42.00～4.00%CH4时,±0.30%CH43.3分辨率：0.01%CH43.4显示方式：四倍LED3.5相应时间：小于30s3.6遥控距离不小于5m3.7报警点：0.5～4.0%CH4可任意设置（出厂设置为1.0%CH4）3.8报警方式：声、光报警。

其性能指标为：音量：≥85dB光可见度：在暗处不小于20m3.9输出信号频率：200～1000HZ3.10供电电压：DC10～21V3.11供电电流：小于电流60mA（供电电压为21V时）3.12关联设备：矿井环境监测系统的隔爆兼本安型电源。

3.13配接设备：本质安全型矿井环境监控系统。

3.14外形尺寸：280×160×68㎜，重量：1㎏3.15标定流量：160毫升/分（如在井下标校，每增加负压1KPa，则流量需要增大1mL）4.工作原理本变送器由供电电源、传感器及检测电桥、放大器、A/D变换器、遥控器及红外接收头、单片机以及显示电路和频率信号输出等部分组成。

其工作原理如图1所示。

传感器由气室、黑白元件等组成，黑元件是一种对甲烷气体很敏感的载体催化元件、而白元件是补偿元件，对甲烷不起反应。

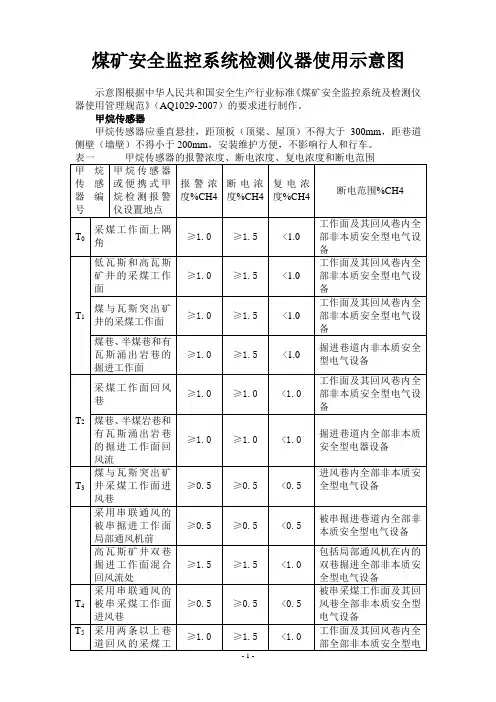

煤矿安全监控系统检测仪器使用示意图示意图根据中华人民共和国安全生产行业标准《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029-2007）的要求进行制作。

甲烷传感器甲烷传感器应垂直悬挂，距顶板（顶梁、屋顶）不得大于300mm，距巷道侧壁（墙壁）不得小于200mm，安装维护方便，不影响行人和行车。

表三甲烷传感器的报警浓度、断电浓度、复电浓度和断电范围一、采煤工作面甲烷传感器的位置图一图二图三图四图五（e）W型通风反方式注：上图中的T0可以用便携式瓦斯监测报警仪替代。

若煤与瓦斯突出矿井的甲烷传感器T1不能控制采煤工作面进风巷内全部非本质安全型电气设备，则在进风巷设置甲烷传感器T3低瓦斯和高瓦斯矿井采煤工作面采用串联通风时，被串工作面的进风巷设置甲烷传感器T4.2、采用两条巷道回风的采煤工作面甲烷传感器的设置注：采用三条巷道回风的采煤工作面，第三条回风巷道甲烷传感器的设置与第二条回风巷甲烷传感器T5、T6的设置相同。

3、有专用排瓦斯巷的采煤工作面甲烷传感器的设置（a）（b）注：在专用排瓦斯巷设置甲烷传感器T7，在工作面混合回风流处设置甲烷传感器T8。

4、高瓦斯矿井和煤与瓦斯突出矿井采煤工作面的回风流长度大于1000m时，必须在回风巷中部增设甲烷传感器。

5、采煤机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。

6、非长壁式采煤工作面甲烷传感器的设置参照上述规定执行，及在上隅角设置甲烷传感器T0或便携式瓦斯监测报警仪，在工作面及其回风巷各设置1个甲烷传感器。

二、掘进工作面甲烷传感器的设置1、煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面甲烷传感器的设置。

注：视线瓦斯风电闭锁。

在工作面混合风流处设置甲烷传感器T1.在工作面回风流中设置甲烷传感器T2；采用串联通风的掘进工作面，必须在被串工作面局部通风机前设置掘进工作面进分流甲烷传感器T3.2、高瓦斯和煤与瓦斯矿井双巷掘进甲烷传感器的设置。

注：在工作面混合风流处设置甲烷传感器T3.3、高瓦斯和煤与瓦斯突出矿井的掘进工作面长度大于1000m时，必须在掘进巷道中部增设甲烷传感器。

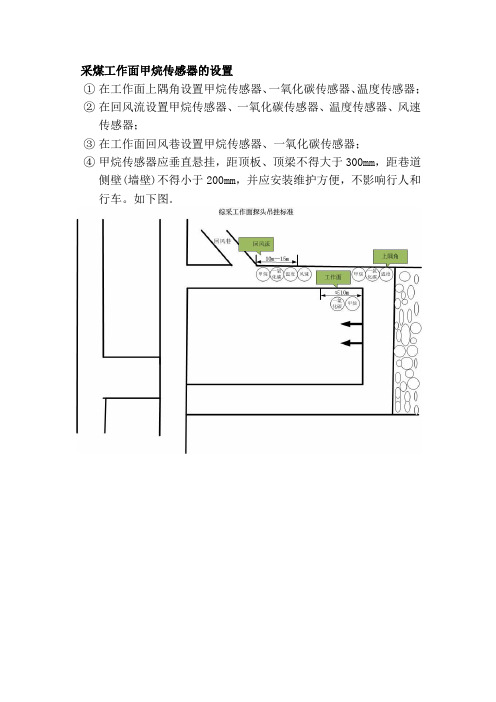

采煤工作面甲烷传感器的设置
①在工作面上隅角设置甲烷传感器、一氧化碳传感器、温度传感器；
②在回风流设置甲烷传感器、一氧化碳传感器、温度传感器、风速
传感器；
③在工作面回风巷设置甲烷传感器、一氧化碳传感器；
④甲烷传感器应垂直悬挂，距顶板、顶梁不得大于300mm，距巷道
侧壁(墙壁)不得小于200mm，并应安装维护方便，不影响行人和行车。

如下图。

掘进工作面探头吊挂标准
煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面甲烷传感器必须按下图设置，并实现瓦斯风电闭锁。

①在工作面回风流处设置甲烷传感器；
②在掘进工作面设置甲烷传感器和一氧化碳传感器；
③在风筒末节和第二节风筒处设置风筒传感器；/。

产品使用说明书GJ40A型甲烷传感器执行标准：GB3836-2000、AQ6206-2006、Q/MAS1-2011 版本号：Ver2.0出版日期：2011.03.01重庆梅安森科技股份有限公司警示：维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号！本安关联产品不得随意改变配置！一、概述GJ40A型甲烷传感器(以下简称传感器)能用于煤矿井下或其他有甲烷气体的场所，监测环境甲烷浓度，并连续自动地将甲烷浓度值转换成标准电信号传送给关联设备，具有就地显示甲烷浓度值，超限声光报警等功能。

该传感器经国家防爆检验机关进行联机检验后, 可与国内各类型监测系统及断电仪、风电瓦斯闭锁装置等配套，适宜在煤矿采掘工作面、机电硐室，回风巷道等地点固定使用。

本产品的关联及配套设备见附录A产品的型号定2义如下：G J 40 A改型编号测量范围甲烷传感器二、工作原理该传感器以多功能超低功耗单片机为中央处理单元、放大电路、数字显示、声光报警、信号输出等单元电路组成，框图如下：图 1 传感器电路原理框图传感器电路采用单片机设计，能就地显示检测甲烷浓度值，同时输出频率信号(电流信号)，供远程采集；能遥控调校零点和灵敏度，并具备故障自检功能，给使用和维护带来很大的方便。

传感器的电源电路采用开关电源，整机功耗低，有利于提高分站和传感器之间的传输距离。

传感器结构设计充分考虑能在恶劣环境下使用,在结构强度和防水性能方面都采取了有效的措施，同时还特别加大了接口连接器的尺寸，提高了敏感元件的热平衡效果,保证传感器能稳定可靠的工作。

三、技术特征1、适用条件温度: （0～40）℃；相对湿度: ≤98 %RH；大气压力: (80～116) kPa；风速: 不大于8m/s。

贮存温度为（-40～60）℃。

适用于煤矿井下有甲烷、煤尘爆炸危险环境中。

2、主要技术指标：测量范围：0.00%CH4～40.0%CH4显示值稳定性:在（0.00-4.00）%CH4范围内，甲烷浓度恒定时，传感器显示值或输出信号值（换算为甲烷浓度值）变化量不超过0.04%CH4。

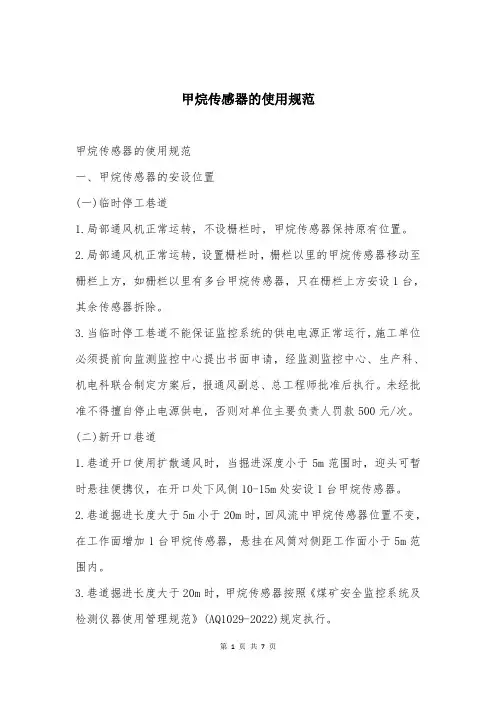

甲烷传感器的使用规范甲烷传感器的使用规范一、甲烷传感器的安设位置(一)临时停工巷道1.局部通风机正常运转，不设栅栏时，甲烷传感器保持原有位置。

2.局部通风机正常运转，设置栅栏时，栅栏以里的甲烷传感器移动至栅栏上方，如栅栏以里有多台甲烷传感器，只在栅栏上方安设1台，其余传感器拆除。

3.当临时停工巷道不能保证监控系统的供电电源正常运行，施工单位必须提前向监测监控中心提出书面申请，经监测监控中心、生产科、机电科联合制定方案后，报通风副总、总工程师批准后执行。

未经批准不得擅自停止电源供电，否则对单位主要负责人罚款500元/次。

(二)新开口巷道1.巷道开口使用扩散通风时，当掘进深度小于5m范围时，迎头可暂时悬挂便携仪，在开口处下风侧10-15m处安设1台甲烷传感器。

2.巷道掘进长度大于5m小于20m时，回风流中甲烷传感器位置不变，在工作面增加1台甲烷传感器，悬挂在风筒对侧距工作面小于5m范围内。

3.巷道掘进长度大于20m时，甲烷传感器按照《煤矿安全监控系统及检测仪器使用管理规范》(AQ1029-2022)规定执行。

(三)回风流中机电设备1.机电设备安设在采掘工作面的回风巷道内，不再单独设置甲烷传感器。

采煤工作面回风巷和掘进工作面长度超过1000m，必须在回风巷或掘进回风巷道中部增设甲烷传感器。

2.机电设备安设在煤巷(半煤岩巷)掘进工作面回风流中的硐室，甲烷传感器安装在硐室口以内3-5m处，岩巷掘进工作面回风流中机电硐室不再单独设置甲烷传感器。

3.设置在采掘工作面回风流中的钻场，机电设备硐室内安装甲烷传感器;钻机施工硐室悬挂便携式甲烷检测报警仪。

5.在采区回风巷、一翼回风巷或者总回风巷内安装单台机电设备，甲烷传感器安设在机电设备上风侧10-15m处。

5.在采区回风巷、一翼回风巷或者总回风巷内设备集中放置长度不超过20m的安装1台甲烷传感器，甲烷传感器安装在迎风侧第一台设备上风侧10-15m;集中放置长度超过20m的，增设一台甲烷传感器，安装位置为20m第一台设备上风侧10-15m处。
