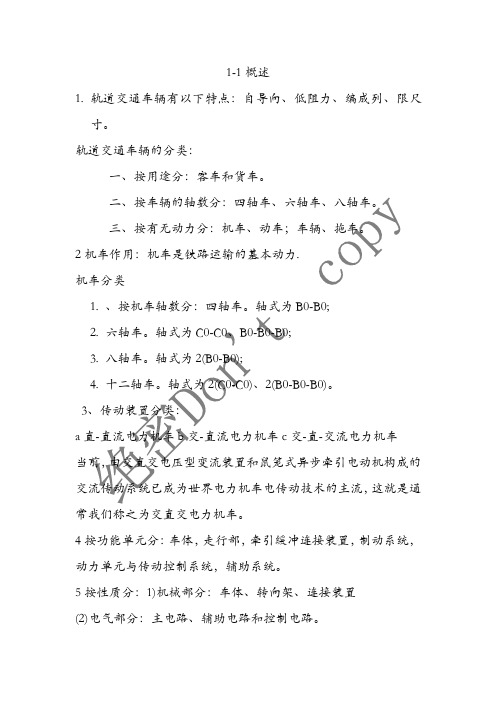

1-1概述1.轨道交通车辆有以下特点：自导向、低阻力、编成列、限尺寸。
轨道交通车辆的分类：一、按用途分：客车和货车。
二、按车辆的轴数分：四轴车、六轴车、八轴车。
三、按有无动力分：机车、动车；车辆、拖车。
2机车作用：机车是铁路运输的基本动力.机车分类1.、按机车轴数分：四轴车。
轴式为B0-B0;2.六轴车。
轴式为C0-C0、B0-B0-B0;3.八轴车。
轴式为2(B0-B0);4.十二轴车。
轴式为2(C0-C0)、2(B0-B0-B0)。
3、传动装臵分类：a直-直流电力机车b交-直流电力机车c交-直-交流电力机车当前，由交直交电压型变流装臵和鼠笼式异步牵引电动机构成的交流传动系统已成为世界电力机车电传动技术的主流，这就是通常我们称之为交直交电力机车。
4按功能单元分：车体，走行部，牵引缓冲连接装臵，制动系统，动力单元与传动控制系统，辅助系统。
5按性质分：1)机械部分：车体、转向架、连接装臵(2)电气部分：主电路、辅助电路和控制电路。
(3)空气管路系统：风源、控制气路、辅助气路和制动机4部分6直流电力机车使用的是直流电源和直流串励牵引电动机7电力机车的机械部分包括车体、转向架、车体支承装臵和牵引缓冲装臵。
1.车体用来安装电气设备和辅助机组，为乘务员操纵机车提供工作场所。
2.转向架用来承担机车重量，产生、传递机车牵引力及制动力，实现机车在线路上的行驶；3.牵引缓冲装臵是机车与列车的连挂装臵。
8电力机车的空气管路系统包括风源、控制气路、辅助气路和制动机4部分。
分别实现机车的空气制动、机车上各种设备的风动控制，并向各种风动器械供风。
•风源部分用来产生、净化、储存压力空气；•控制气路为机车气动电器提供动力；•辅助气路为机车辅助风动器械提供动力；•空气制动机操纵列车的制动、缓解和保压，实现对列车的调速、停车操作。
9机车轴列式是用数字或字母表示机车走行部分结构特点的一种简单方法。
规则：以英文字母表示动轴数，如A、B、C对应1、2、3.注脚0表示每一动轴为单独驱动。
和谐型大功率电力机车和谐货运电力机车是南车集团和北车集团与国外企业合作，引进消化吸收技术，并国产化的新一代交流传动货运机车。
分为每轴1200KW的和谐1、2、3型（1、2型为八轴，3型为六轴），以及六轴每轴1600KW的和谐1B、2B、3B，以及六轴每轴1200KW的1C、2C、3C。
一、HXD1型电力机车1.发展历程1985年初中国铁路曾为解决晋煤外运的运输瓶颈问题而从欧洲50Hz集团引进了150台（300节）当时最先进的8轴大功率直流传动电力机车——8K型电力机车。
时隔20年，在2004年底2005年初时，中国铁路为进一步提高大秦运煤专线的运能，同时也为促进铁路装备技术的现代化，同株洲电力机车有限公司-西门子合资公司签订了180台（360节）采用欧洲技术的8轴大功率交流传动电力机车——HXD1型电力机车（DJ4 A款）。
HXD1型机车是在西门子公司的“欧洲短跑手”机车平台上，结合其DJ1型机车在中国大秦线上的运用经验而研制的一款适用于中国干线铁路重载货运的新型机车，在设计中尤其考虑到了大秦运煤专线的特殊环境。
首台HXD1型机车于2006年11月8日在中国南车集团株洲电力机车有限公司竣工下线，其编号为HXD10001及0001B。
该车型担当大秦运煤专线2万t列车的牵引任务，目前全部配属太原局湖东车辆段。
截止2007年年底，株洲机车厂共出厂120多台HXD1型电力机车。
2.功能介绍HXD1型电力机车有三种型号：HXD1,HXD1B,HXD1C。
HXD1型电力机车是由两节完全相同的4轴电力机车通过内重联环节连接组成的8轴重载货运电力机车，每节机车设有一个司机室，为一完整系统。
1）主电路形式：机车采用交-直-交电传动技术，每节车配装一台水冷1GBT 变流器，给四台三相异步电动机供电，辅助逆变器集成在主变流器中；2）控制系统：采用西门子SIBAS32系列的微机控制，TCN网络通讯技术；3）车体采用中央梁承载方式，采用独立通风方式；4）转向架：采用低位牵引杆，基础制动采用轮盘制动；5）空气制动系统采用CCBII制动系统，电制动采用再生制动；6）机车具有外重联控制功能，司机可以在一个司机室对两台重联机车进行控制；根据铁道部要求，机车装有LOCOTROL远程重联控制系统，适合于多机分布式重载牵引。
2机车总体2.1概述HX D2B型电力机车是一种6轴、轴式为（Co-Co）的大功率（9600kW）交流传动货运电力机车，集成了当今世界大功率交流传动电力机车的高端和前沿技术，是目前世界上技术最先进、单轴功率最大的铁路牵引动力装备之一。
2.2 HX D2B型机车技术优势2.2.1系统集成的技术特色HX D2B型电力机车是一种全面采用国际先进技术、现代化的重载货运机车。
机车的系统集成全面贯彻铁道部提出的“先进、成熟、经济、实用、可靠”的指导方针和“模块化、系列化、标准化和信息化”的基本原则，机车整车及各子系统的可靠性、可使用性、可维护性以及安全性能力得以大幅提升。
2.2.1.1 模块化设计机车结构设计的最大特点是采用国际上先进的以功能体系为基础的模块化设计方法，即将合同技术规范或标准技术数据表的要求系统定义为机车产品的不同功能分类，再按照功能划分为多个层次的子功能，将各子功能用形式关系加以表达，从而建立对应的产品体系结构。
机车总体结构的模块化设计提高了产品形式的可塑性，拓展了产品种类并加快了新产品的更新速度，有利于提高产品的标准化、系列化、可维护性和可使用性程度，完全符合铁道部对机车车辆装备现代化提出的指导方针和基本原则。
HX D2B机车的模块化结构见图2.1。
图2.1 HX D2B型机车的模块化结构2.2.1.2以维修为导向的设计在HX D2B机车整车通用技术规范和部件产品技术规范中，均对产品的可靠性、可用性、可维护性和安全性和运用综合物流支持作出明确要求并对供应商满足这些要求的能力通过产品的设计和试验进行验证；其次，设计宽787mm维修门，为维修部件和维修设备的取送提供方便；宽700mm的走廊，增加了所有设备的易接近性；变流模块采用易拆卸技术还带有定位针，防止不同模块的错插；第三，基于车体有限元强度计算结果对车内各屏柜安装螺栓强度进行分析计算，以保证安装螺栓的可靠性。
通过以上措施，贯彻以维修为导向的设计理念和全寿命周期管理，设计流程见图2.2所示。
第章 机车总体在世纪年代，我国继世界主要发达国家之后开始进行铁路牵引动力的改革，逐步向牵引动力现代化过渡，估计至即是以内燃机车或电力机车取代蒸汽机车，但究竟应以内燃牵引为主，还是以电力牵引为主，则需要考虑到具体国情和技术条件。
内燃牵引具有机动、灵活、一次性投资少、见效快的优点，在世界范围内发展迅速，但内燃机车自身要装备柴油机来提供牵引动力，因而机车功率受柴油机的限制，而电力机车的功率只受牵引电机的限制。
同样重量的机车，内燃机车的功率不如电力机车大。
因此，在牵引高速、准高速旅客列车和重载货物列车时，内燃机车就不及电力机车了。
当然，内燃机车双机或多机牵引也可达到电力机车的水平，但往往是不经济的。
内燃机车的机动灵活性特别适用于调车机车，这是电力机车望尘莫及的，而调车机车在机车总数中占有不小的比重。
，其余为内燃及蒸汽牵引。
内燃机车的总台数约为电力机车的在我国，内燃机车的发展比电力机车快得多。
到目前为止，铁路电气化里程约为全部运营里程的倍。
年发布的《铁路主要技术政策》（铁科技【铁道部号）规定：“积极进行牵引动力改革。
大力发展电力牵引，合理发展内燃牵引，提高电力牵引承担换算周转量的比重。
管好用好蒸汽机车。
”应采用电力牵引，其当前及今后相当长的一段时期内，我国铁路运输的主要问题是运输能力不足。
从各方面着手，提高铁路运能是今后长期的重要任务。
要大力发展电力牵引是因为电力牵引有其特有的优点：机车功率大，有利于提高铁路运能，而且更适合牵引高速和特快旅客列车。
因此，在主要繁忙干线、高速铁路、运煤专线及长大坡道、长隧道等线路上，他线路宜采用内燃牵引。
我国蒸汽牵引正在逐年减少，内燃机车的发展仍会是很快的，内燃机车与电力机车台数的比例，将在较长的一段时间内保持现状。
国内外内燃机车的发展我国内燃机车发展概况我国内燃机车制造工业始于年，先后曾有三种机型投入批量生产，这就是大连机型调车机车及四方机车车辆工厂车车辆工厂的型货运机车，戚墅堰机车车辆工厂的概述我国铁路牵引动力的概况世纪初将完成这一改革过程。
铁道车辆设计⼀、车辆总体部分⼀、车辆总体部分1车辆设计主要原则车辆是铁路运输的基本⼯具，设计制造出更多更好的车辆以适应现代铁路运输的要求，是铁道车辆设计制造部门的重要任务。
车辆设计是车辆⽣产的第⼀道⼯序，车辆设计图纸和技术⽂件直接表达了产品的技术⽔平和对产品的质量要求，规定了产品的性能和使⽤维修条件，是组织车辆⽣产的主要依据之⼀。
设计⼈员应认真贯彻执⾏有关铁路技术政策，深⼊实际，⼴泛调查研究，收集使⽤、修理、⽣产、试验等第⼀⼿资料。
按设计技术任务书的要求，精⼼设计，精⼼施⼯。
车辆设计应贯彻下述原则：①设计上要保证使⽤，⽅便检修，利于制造，运⽤安全，经济合理，技术先进。
②要积极采⽤和发展新技术、新⼯艺、新材料。
采⽤“三新”时要贯彻⼀切通过试验的原则，要考虑成批⽣产的可能性。
积极引进国外先进技术，⾛技术引进和⾃我开发相结合的道路。
③对车辆新产品设计、⽼产品改进设计和运⽤中的车辆的重⼤加装改造，都必须经过试制、试验，特别是运⽤试验，以充分暴露问题，予以改进，使设计切合实际。
对于成批⽣产产品的改进设计，要做到既要有所改进、有所提⾼，⼜要在修造中保持相对稳定。
④选⽤材料的规格、牌号要⼒求简化、统⼀,要⽴⾜于国内市场供应。
⑤必须重视产品的标准化、通⽤化、系列化⼯作。
设计中应尽量采⽤标准件、通⽤车辆配件。
凡影响通⽤性、互换性的新设计或改造设计都必须慎重考虑。
⑥设计中尽量采⽤三维实体设计，采⽤标准化、模块化设计，减少设计失误，提⾼设计效率。
2车辆设计流程车辆设计⼯作⼀般是按照产品实现的策划、⽅案设计、技术设计、⼯作图设计、设计评审、设计和开发验证和设计和开发确认、产品持续改进等⼏个步骤进⾏。
但在实际⼯作中，⽅案设计、技术设计、⼯作图设计三段设计往往是交叉进⾏的。
对于⼀些设计者所熟悉的产品，常常在⽅案设计之后直接进⾏⼯作图设计，以缩短设计周期。
对于⼀些新型车辆，也可以先提出⽅案设想，然后进⾏各关键零部件的设计、试制、试验和研究⼯作，在这些⼯作取得成果的基础上，再进⾏车辆的⽅案设计、技术设计和⼯作图设计。
