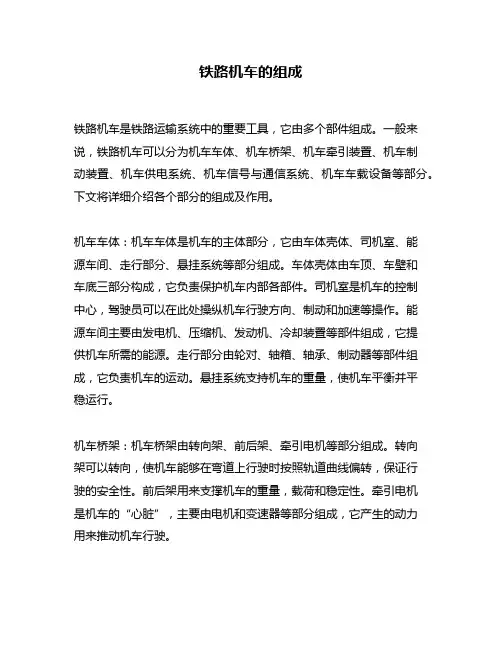

铁路机车的组成铁路机车是铁路运输系统中的重要工具，它由多个部件组成。

一般来说，铁路机车可以分为机车车体、机车桥架、机车牵引装置、机车制动装置、机车供电系统、机车信号与通信系统、机车车载设备等部分。

下文将详细介绍各个部分的组成及作用。

机车车体：机车车体是机车的主体部分，它由车体壳体、司机室、能源车间、走行部分、悬挂系统等部分组成。

车体壳体由车顶、车壁和车底三部分构成，它负责保护机车内部各部件。

司机室是机车的控制中心，驾驶员可以在此处操纵机车行驶方向、制动和加速等操作。

能源车间主要由发电机、压缩机、发动机、冷却装置等部件组成，它提供机车所需的能源。

走行部分由轮对、轴箱、轴承、制动器等部件组成，它负责机车的运动。

悬挂系统支持机车的重量，使机车平衡并平稳运行。

机车桥架：机车桥架由转向架、前后架、牵引电机等部分组成。

转向架可以转向，使机车能够在弯道上行驶时按照轨道曲线偏转，保证行驶的安全性。

前后架用来支撑机车的重量，载荷和稳定性。

牵引电机是机车的“心脏”，主要由电机和变速器等部分组成，它产生的动力用来推动机车行驶。

机车牵引装置：机车牵引装置用来控制车轮与轨道之间的摩擦力，确保机车牵引力的稳定，避免甩轮现象的发生。

机车牵引装置由弹簧、缸体、控制油路等部分组成。

驾驶员可以在司机室内根据需要调节机车的牵引力，确保机车的平稳行驶。

机车制动装置：机车制动装置用来控制机车的制动力，确保机车的安全性。

机车制动装置包括空气制动和电子制动两种，驾驶员可以根据需要选用不同的制动方式。

机车供电系统：机车供电系统主要由发电机、蓄电池、电压稳定器、电池管理系统等组成。

它为整个机车的电路提供动力，确保机车正常工作。

在行驶过程中，机车供电系统还可以将多余的能量反馈给电网，提高能源利用率。

机车信号与通信系统：机车信号与通信系统用来传递各种信息，确保机车与其他信号系统之间的顺畅通信。

它包括电话机、无线电、车载电视、车内广播等，驾驶员可以根据需要找到自己需要的信息。

中国铁道科学研究院机车车辆研究所机车车载安全防护 (6A) 系统使用说明V2.1中国铁道科学研究院2013年8月目录第一章机车车载安全防护系统（6A系统）介绍 (5)一总体介绍 (5)二系统构成 (6)第二章音视频显示终端使用说明 (7)1. 系统设置 (15)2. 机车信息 (21)3. 版本信息 (22)第三章数据下载方法 (23)第四章高压绝缘检测箱的使用 (32)一首先确认处于安全操作状态 (32)二开机自检 (32)三绝缘检测 (32)四参数设置 (33)五异常及报警处理 (34)第五章防火监控子系统的使用 (35)一设备故障及处理 (35)二火警处理 (35)第六章走行部故障监测子系统一的使用 (36)一故障预警及处理 (36)二Ⅰ级故障报警及处理 (36)三Ⅱ级故障报警及处理 (37)第七章走行部故障监测子系统二的使用 (37)第八章制动监测子系统的使用 (38)一Ⅰ级报警及处理 (38)二Ⅱ级报警及处理 (38)第九章视频监控子系统的使用 (39)第十章列车供电监测子系统的使用 (39)一Ⅰ级报警及处理 (39)二Ⅱ级报警及处理 (40)三Ⅲ级报警及处理 (40)第一章机车车载安全防护系统（6A系统）介绍一总体介绍机车车载安全防护系统（6A系统）是针对机车运行过程中危及安全的重要事项、重点部件和部位，在前期已有的各分散机车安全设备的基础上，完善功能、综合集成，形成完整的系统性、平台化的安全防护装置，用于提高机车防范安全事故的能力。

系统主要用于空气制动、防火、高压绝缘、列车供电、走行部及视频等部件或对象的监控及记录。

与安全相关的机车信息可分为三类：机车安全信息、机车状态信息和机车监测信息。

机车安全信息来源于LKJ2000和TAX，机车的状态信息来源于TCMS，机车的监测信息来源于6A系统。

LKJ2000与TAX、TCMS、6A系统处于平行地位，它们之间一般通过CMD系统相互连接进行通信。

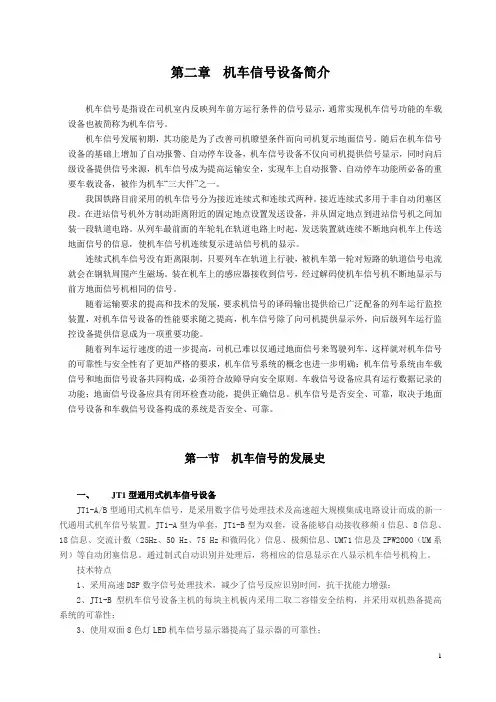

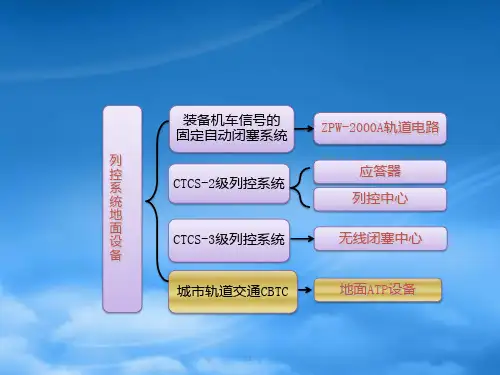

第二章机车信号设备简介机车信号是指设在司机室内反映列车前方运行条件的信号显示，通常实现机车信号功能的车载设备也被简称为机车信号。

机车信号发展初期，其功能是为了改善司机瞭望条件而向司机复示地面信号。

随后在机车信号设备的基础上增加了自动报警、自动停车设备，机车信号设备不仅向司机提供信号显示，同时向后级设备提供信号来源，机车信号成为提高运输安全，实现车上自动报警、自动停车功能所必备的重要车载设备，被作为机车“三大件”之一。

我国铁路目前采用的机车信号分为接近连续式和连续式两种。

接近连续式多用于非自动闭塞区段。

在进站信号机外方制动距离附近的固定地点设置发送设备，并从固定地点到进站信号机之间加装一段轨道电路。

从列车最前面的车轮轧在轨道电路上时起，发送装置就连续不断地向机车上传送地面信号的信息，使机车信号机连续复示进站信号机的显示。

连续式机车信号没有距离限制，只要列车在轨道上行驶，被机车第一轮对短路的轨道信号电流就会在钢轨周围产生磁场。

装在机车上的感应器接收到信号，经过解码使机车信号机不断地显示与前方地面信号机相同的信号。

随着运输要求的提高和技术的发展，要求机信号的译码输出提供给已广泛配备的列车运行监控装置，对机车信号设备的性能要求随之提高，机车信号除了向司机提供显示外，向后级列车运行监控设备提供信息成为一项重要功能。

随着列车运行速度的进一步提高，司机已难以仅通过地面信号来驾驶列车，这样就对机车信号的可靠性与安全性有了更加严格的要求，机车信号系统的概念也进一步明确：机车信号系统由车载信号和地面信号设备共同构成，必须符合故障导向安全原则。

车载信号设备应具有运行数据记录的功能；地面信号设备应具有闭环检查功能，提供正确信息。

机车信号是否安全、可靠，取决于地面信号设备和车载信号设备构成的系统是否安全、可靠。

第一节机车信号的发展史一、JT1型通用式机车信号设备JT1-A/B型通用式机车信号，是采用数字信号处理技术及高速超大规模集成电路设计而成的新一代通用式机车信号装置。

第 1 章......................................................... 机车信号车载设施. (1)机车信号概略 ............................................................................................................................................................................................................................................................ 1 JT L 通用式机车信号 (3)JT L-C 系列机车信号车载系统 (6)第 1 章机车信号车载设施机车信号概略机车信号的作用机车信号是用设在机车司机室的机车信号机自动反应运转条件，指示司机运转的信号显示制度，如图 1-1 。

为实现机车信号而装设的整套技术设施称为机车信号设施。

（ a ）（b ）图 1-1（ a ）机车信号机(b) 机车驾驶室列车依据地面信号显示行车时，因为风、雪、雨、雾等天气条件不良或地道、弯道等地形条件的影响，司机常常不可以在规定距离内确认信号显示，存在冒进信号的危险。

特别是内行车密度大、列车速度快及载重量大的区段，发生冒进信号的可能性更大。

机车信号能复示前方地面信号机的显示，改良司机的眺望条件。

当机车上采纳机车信号后，就能较好地防止自然条件的扰乱，提升司机接受信号的靠谱性，如图 1-2 。

在机车信号的基础上配套列车运转超速防备系统， 可促进司机提升警惕， 并在司机丧失警惕而有可能冒进信号或超速时逼迫列车泊车或减速， 以防备列车冒进信号或超速运转。

安装机车信号和列车运转超速防备系统后大大提升了行车安全程度，其成效十分明显。

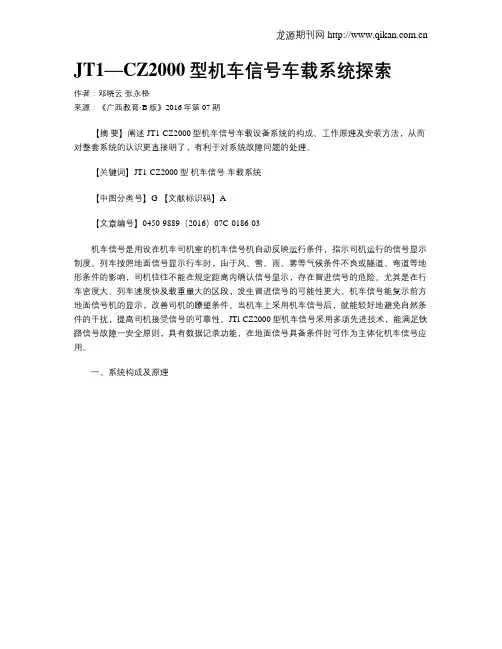

JT1—CZ2000型机车信号车载系统探索作者：邓晓云张永格来源：《广西教育·B版》2016年第07期【摘要】阐述JT1-CZ2000型机车信号车载设备系统的构成、工作原理及安装方法，从而对整套系统的认识更直接明了，有利于对系统故障问题的处理。

【关键词】JT1-CZ2000型机车信号车载系统【中图分类号】G 【文献标识码】A【文章编号】0450-9889（2016）07C-0186-03机车信号是用设在机车司机室的机车信号机自动反映运行条件，指示司机运行的信号显示制度。

列车按照地面信号显示行车时，由于风、雪、雨、雾等气候条件不良或隧道、弯道等地形条件的影响，司机往往不能在规定距离内确认信号显示，存在冒进信号的危险。

尤其是在行车密度大、列车速度快及载重量大的区段，发生冒进信号的可能性更大。

机车信号能复示前方地面信号机的显示，改善司机的瞭望条件。

当机车上采用机车信号后，就能较好地避免自然条件的干扰，提高司机接受信号的可靠性。

JTl-CZ2000型机车信号采用多项先进技术，能满足铁路信号故障一安全原则，具有数据记录功能，在地面信号具备条件时可作为主体化机车信号应用。

一、系统构成及原理JT1-CZ2000型机车信号车载系统由机车信号主机、机车信号双路接收线圈、双面八灯LED机车信号机、连接电缆等组成。

车载系统如图1所示。

（一）机车信号主机。

JT1-CZ2000型机车信号主机是设备的核心部分，主要作用是对接受信号进行处理、解码、译码，得到机车信号信息。

将信息结果输出给机车信号机，构成机车信号各种显示。

同时还将信息结果输出给列车运行监控记录装置LKJ，作为控制列车运行的条件。

机车信号主机箱采用合体式六槽机箱结构，由六块板组成，分别是记录板、主机板A、主机板B、连接板、电源板1和电源板2，如图2所示。

1.记录板。

主要功能是对机车信号运行过程中的有关动态信息进行采集并记录，其记录信息能够真实反映主体化机车信号动态运行中的各种状态变化，对机车信号相关信息进行全面的实时记录。
