管道伸缩器选型说明

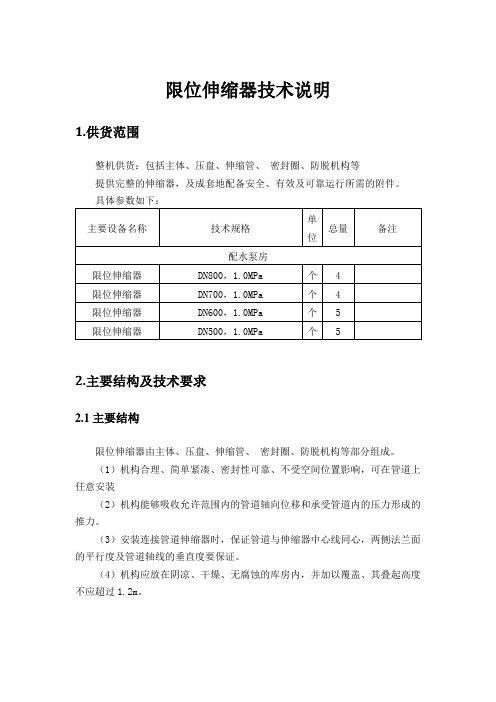

限位伸缩器技术说明1.供货范围整机供货：包括主体、压盘、伸缩管、密封圈、防脱机构等提供完整的伸缩器，及成套地配备安全、有效及可靠运行所需的附件。

2.主要结构及技术要求2.1主要结构限位伸缩器由主体、压盘、伸缩管、密封圈、防脱机构等部分组成。

（1）机构合理、简单紧凑、密封性可靠、不受空间位置影响，可在管道上任意安装（2）机构能够吸收允许范围内的管道轴向位移和承受管道内的压力形成的推力。

（3）安装连接管道伸缩器时，保证管道与伸缩器中心线同心，两侧法兰面的平行度及管道轴线的垂直度要保证。

（4）机构应放在阴凉、干燥、无腐蚀的库房内，并加以覆盖、其叠起高度不应超过1.2m。

2.2工作原理本机构安装在管道上后，拧紧压盘螺栓，使压盘压紧密封圈，从而使密封圈紧压在伸缩管的外围起密封作用。

安装时其限位螺栓应松开，出厂位置安装，即可实现一定的伸缩量。

2.3材质主体：碳钢压盘：碳钢伸缩器：碳钢密封圈：优质橡胶所有连接附件、螺栓紧固及其他部件：碳钢或SUS304不锈钢2.4设备的可靠性及耐久性要求设备无故障运行时间在 2年以上，整机使用寿命在 15年以上。

减速机、轴承使用年限不少于5年，电器装置不少于5年。

2.5设备的防腐不锈钢部件喷漆专用金属漆。

包装前对机加工面按 GB4879 标准要求做防腐处理。

运输、安装过程中涂层破损，严格按涂装工艺进行修复，其质量水平不低于原涂层的质量水平。

2.6制造商需提供的资料（1）提供就地控制箱电气控制原理图（2）提供所有主要外购件的产品合格证（3）提供设备的土建尺寸及安装要求（4）设备操作运行及维护手册（5）出厂前设备的各种测试报告2.7制造商需提供的服务（1）制造商应派具有丰富设备安装调试经验的代表负责指导安装及现场调试。

如果由于制造商的原因造成设备无法运转，制造商将免费提供所需的额外服务。

（2）制造商应免费对业主进行操作及简单维修方面的培训。

2.8制造商经验及资格（1）制造商用实例说明同本工程条件类似设备的运行、维修和安装经验，制造商制造这种设备的历史不少于5年。

不锈钢伸缩节规格型号一、不锈钢伸缩节的基本概念和作用不锈钢伸缩节是一种用于管道系统中的连接器件，主要用于吸收管道因热胀冷缩而产生的变形，以保持管道系统的稳定性和安全性。

不锈钢伸缩节能够在管道系统中进行伸缩和转动，并能够承受一定的压力和温度。

二、不锈钢伸缩节的规格型号不锈钢伸缩节的规格型号一般由其直径、长度、压力等参数来确定。

以下是一些常见的不锈钢伸缩节规格型号：1. DN15-DN300，长度100-400mm，压力0.6-2.5MPa2. DN350-DN600，长度150-500mm，压力0.6-2.5MPa3. DN650-DN1200，长度200-600mm，压力0.6-2.5MPa4. DN1300-DN2000，长度250-800mm，压力0.6-2.5MPa三、不锈钢伸缩节的适用范围不锈钢伸缩节适用于各种工业管道系统，如化工、石油、电力、航空航天、冶金等领域。

它可以连接不同直径的管道，并能够吸收管道的热胀冷缩变形，减少管道系统的应力和振动。

四、不锈钢伸缩节的材质和特点不锈钢伸缩节一般采用不锈钢材质制造，具有耐高温、耐腐蚀和耐压等特点。

其内部结构采用波纹管设计，可以有效吸收管道的热胀冷缩变形，同时具有一定的弹性，能够承受一定的压力和振动。

五、不锈钢伸缩节的安装和维护在安装不锈钢伸缩节时，需要注意以下几点：1. 确保伸缩节的规格型号与管道系统匹配；2. 保持伸缩节与管道之间的间隙，以便伸缩节能够自由伸缩和转动；3. 定期检查伸缩节的密封性能，如有泄漏应及时更换。

六、不锈钢伸缩节的优势和应用不锈钢伸缩节具有以下优势：1. 可以吸收管道的热胀冷缩变形，减少管道系统的应力和振动；2. 具有较好的耐高温、耐腐蚀和耐压性能；3. 安装方便，维护简单。

不锈钢伸缩节广泛应用于各个行业的管道系统中，如化工厂、石油管道、电力设备、航空航天设备等。

它可以有效保护管道系统的安全运行，延长管道的使用寿命。

七、不锈钢伸缩节市场前景随着工业发展的不断推进，对于管道系统的需求也在不断增加。

伸缩节规格参数
伸缩节是一种用于连接管道或管线系统中的一种装置，用于吸收管道因温度变化、振动或地质变动而产生的热胀冷缩或位移。

其规格参数通常会根据具体的使用场景、管道尺寸和所需功能而有所不同，以下是可能涉及到的一些规格参数：
1. 尺寸：伸缩节的尺寸包括长度、直径或宽度，需根据管道的尺寸和连接需求来选择合适的尺寸。

2. 材质：伸缩节的材质通常是根据管道介质、工作温度和压力等因素选择的，常见材质包括不锈钢、碳钢、橡胶等。

3. 工作压力和温度范围：伸缩节的设计需考虑其所能承受的最大工作压力和温度范围，以确保其在实际使用中安全可靠。

4. 位移吸收量：伸缩节能够吸收的位移量，即其能够承受的热胀冷缩或位移的极限范围。

5. 耐腐蚀性能：根据管道介质的特性选择伸缩节的耐腐蚀性能，以确保其长期稳定运行。

6. 连接方式：伸缩节的连接方式可以是法兰连接、螺纹连接或其他定制的连接方式，根据管道系统的需求选择合适的连接方式。

这些规格参数可能会因不同厂家、不同型号和用途而有所差异。

在选择伸缩节时，需要根据具体的工程要求和使用环境来确定最合适的规格和型号。

管道伸缩节使用说明书（VSSJA-2双法兰限位伸缩器）目录一、概述………………………………………………二、用途及特点………………………………………三、主要技术参数……………………………………四、基本结构及工作原理……………………………五、阀门的安装连接…………………………………六、试验、运行、调试及维护………………………七、故障分析及排除方法……………………………一、概述：该系列B2F型（又名VSSJA-2）管道伸缩节是我公司在吸收国内外先进技术的基础上研制开发的新型管路伸缩节，该系列伸缩节设计新颖合理、结构简单紧凑、密封性能好、装卸方便，伸缩限位牢固可靠，使用寿命长。

二、用途及特点：本系列管路伸缩节，可广泛适用于石化、冶金、电站、给排水系统、煤气等系统上作管道附件连接，便于管道拆装维修。

其特点是：1.该系列产品设计结构合理、简单紧凑、密封性能可靠，不受空间位置的影响，可在管道上任意安装。

2.在原有管路松套式伸缩接头的基础上增设了伸缩限位机构，在最大伸缩量处用螺母锁定，只要不卸掉螺母，伸缩管就不会拉脱。

3.该产品能够吸收允许范围内的管道轴向位移和承受管道内的压力形成的推力。

三、主要技术参数：管路伸缩节主要技术参数、性能规范表四、基本结构及工作原理：1、基本结构：管路伸缩节由主体、压盘、伸缩管、密封圈、防脱机构、螺栓、螺母等主要零部件组成。

主要零件材料：2、该管路伸缩节的工作原理是：安装在管道上后，拧紧压盘螺栓，使压盘压紧密封圈，从而使密封圈紧压在伸缩管的外围起密封作用。

安装时其限位螺栓应松开，出厂位置安装，即可实现一定的伸缩量。

五、管路伸缩节的安装连接：1、产品在安装前首先进行以下工作：①清洁伸缩节上附着的污物。

②核对工况与伸缩节的性能参数是否相符。

③检查伸缩节各部位紧固件是否有运输途中造成的松动或损坏。

2、安装连接管路伸缩节时，保证管道与伸缩节中心线同心，两侧法兰面的平行度及与管道轴线的垂直度要保证；安装该伸缩器的两端管路必须固定，安装牢固，同时并紧防脱螺栓限位端头的两个螺母，安装时按照出厂位置长度安装即可保证伸缩节一定的伸缩量，安装后调整上紧限位螺母，即可实现管路系统运行时一定的伸缩位移量。

不锈钢波纹伸缩节型号不锈钢波纹伸缩节是一种广泛应用于管道系统中的补偿装置，可以吸收由于温度变化、压力变化或振动引起的管道尺寸变化，从而延长管道的使用寿命。

以下是不锈钢波纹伸缩节型号的详细介绍：1.AS型不锈钢波纹伸缩节AS型不锈钢波纹伸缩节主要用于吸收轴向位移，适用于热水、蒸汽等高温介质的管道。

它由一个波纹管和两个端接组成，波纹管由不锈钢制成，具有良好的耐腐蚀性和耐高温性能。

端接是固定在管道上的连接件，用于将波纹管连接到管道上。

AS型伸缩节的特点是结构简单、安装方便、耐高温性能好。

2.AH型不锈钢波纹伸缩节AH型不锈钢波纹伸缩节主要用于吸收轴向和横向位移，适用于复杂管道系统的补偿。

它由一个波纹管、两个端接和一个导向装置组成，导向装置可以防止波纹管在横向位移时发生扭曲。

AH型伸缩节的特点是能够同时吸收轴向和横向位移，适用于复杂的管道系统。

3.AF型不锈钢波纹伸缩节AF型不锈钢波纹伸缩节主要用于吸收轴向和角向位移，适用于大口径、长距离管道的补偿。

它由一个波纹管、两个端接和一个固定装置组成，固定装置可以防止波纹管在角向位移时发生旋转。

AF型伸缩节的特点是能够同时吸收轴向和角向位移，适用于大口径、长距离管道。

4.AG型不锈钢波纹伸缩节AG型不锈钢波纹伸缩节主要用于吸收轴向位移，适用于高压、高温介质的管道。

它由一个波纹管、两个端接和一个加强装置组成，加强装置可以增加伸缩节的强度和稳定性。

AG型伸缩节的特点是具有高强度和稳定性，适用于高压、高温介质的管道。

除了以上四种型号的不锈钢波纹伸缩节，还有GB型不锈钢波纹伸缩节，它是按照国家标准设计、生产的一种波纹伸缩节。

其材质为不锈钢、碳钢等，法兰型式包括法兰式、螺纹式、焊接式等。

常用公称压力为0.6MPa、1.0MPa、1.6MPa等。

GB型伸缩节的特点是符合国家标准，适用于各种管道系统。

在选择不锈钢波纹伸缩节时，需要根据具体的管道系统、温度、压力和振动情况等因素进行综合考虑。

不锈钢伸缩节规格参数不锈钢伸缩节是一种用于管道系统的承压元件，其功能是吸收管道系统因温度、振动等引起的伸缩变形。

下面我们将详细介绍不锈钢伸缩节的规格参数。

首先要了解的是，不锈钢伸缩节存在很多种不同的型号，其规格参数也因此存在显著差异。

一般而言，不锈钢伸缩节需要指定以下参数来确定具体的型号：1.压力等级（PN）：指伸缩节能够承受的最大工作压力，取值范围一般为0.6MPa ~25MPa。

2.公称直径（DN）：指伸缩节所连接管道的内径，取值一般在20mm ~ 3000mm之间。

4.使用介质：不锈钢伸缩节通常用于输送腐蚀性、高温或高压等特殊介质的管道系统中，如化工、石油、天然气、液化气、水处理等领域。

除此之外，不锈钢伸缩节还需要根据安装位置和设备要求确定一些附加要求，如安装方式、密封方式、材质等。

下面是不锈钢伸缩节常见的一些规格参数：1.波纹高度（mm）：指不锈钢伸缩节中波纹部分的高度，一般在3mm ~ 20mm之间。

2.法兰标准：不锈钢伸缩节连接管道的两端常常采用法兰连接，法兰标准有国际标准、德国标准、美国标准、日本标准等多种。

3.密封材料：不锈钢伸缩节中的密封材料主要有橡胶、聚四氟乙烯、金属波垫等。

4.压力测试标准：不锈钢伸缩节需要经过压力测试，测试的标准有GBT 13927、ASME VIII、EN ISO 4126等。

5.材质：不锈钢伸缩节主要由不锈钢、碳钢、铜合金等材料制成。

总之，不锈钢伸缩节的规格参数十分重要，直接影响其在管道系统中的使用效果，因此在选型时需要充分考虑。

此外，使用不锈钢伸缩节时也需要注意其使用环境，以免对管道系统造成不良影响。

管道伸缩器选型说明
伸缩接头系列产品属金属制品、其有较高的抗拉和抗压强度，软密封性能优越，装卸方便等功能，被广泛应用于电力、冶金、化工、给排水和污水处理等行业，主要作用于水泵于阀门和管道之间的连接。

伸缩接头在管道运行中有一定的多向位移作用，对管道在运行中由于热涨冷缩、地壳下陷和受力产生着重要的伸缩补偿作用，因此，伸缩接头可以缓解管道运行中的盲板推力，对管道起到一定的保护，特别是对管道的安装和维修提供了极大的便利。

在水泵出口处和管道转角处，在无固定支墩、无限位支墩和定向限为支墩支架的滑动管道连接中应采用传力接头和限位传力接头，或采用限位伸缩器（伸缩节）和防拉脱限位橡胶接头，以及可采用限位伸缩接头及卡箍柔性接头，因为传力接头通过传力螺栓（即全丝螺栓）能把启泵时的盲板推力传导到泵和管道各部位，避免推力集中于管道转角处或泵的近端，发生冲击力损伤设备。

实际上在各种管道使用中，伸缩接头、传力接头、伸缩器（伸缩节）及橡胶接头、卡箍柔性接头（柔性卡箍接头简称卡箍接头）和快速接头在在管道连接中都有其一个共同作用，对管道的运行起着伸缩补偿位移作用，由于它们在管道连接中有此共性，所以它们在管道连接使用中有着可互补、互换之替代作用，只有在特定情况下选定某种型号系列管件接头使用。

设计单位及安装工程公司大多根据管道连接处所处的位置，以及此连接处是否在滑动管道中和管道转角处及水泵阀门之间，在管
道中有无固定支墩、有无限位支墩及定向限位支墩支架，合理选用以上哪种型号系列管接头。

怎么更好的选择伸缩器
伸缩器、又叫伸缩节、膨胀节、补偿器，就是我们说的管道波纹补偿器，就是用来补偿管道在热胀冷缩、流通介质管道受到力的情况下防止管道因受力而出现位移。

伸缩器分为限位伸缩器、柔性伸缩器、套管伸缩器、法兰压盘式限位伸缩器、钢制伸缩器、管道伸缩器、双法兰伸缩器，限位防拉脱压盘式伸缩器，法兰式伸缩器，两端法兰伸缩器，
第一种是碳钢材质的伸缩器是最常用的一种，使用起来非常方便，作为泵阀的配件非常方便。

强度、耐热度是常用的几种材质中最
好的一种。

第二种是不锈钢材质的伸缩器，不锈钢的材质广泛，所以使用范围较广。

不锈钢材质的材料种类繁多，各种材质优缺点都不同，所以价位也是从高到低不等。

但是建议还是不要买劣质的不锈钢伸缩器，对管道没有好处反而对管道产生负担。

第三种就是球磨铸铁伸缩器，这种伸缩器也比较常用，但是由于是翻砂工艺生产的，容易出现沙眼，可能出现漏水现象。

如果条件允许还是选用用钢制伸缩器或者不锈钢伸缩器比较好，毕竟综合性能与性价比都是不错的。

不同的原料也会导致最后的价格差别很大。

就像饰品用纯金和不纯金价格差别非常大，而伸缩器也有这方面的价格差，原材料不锈钢的价格都差别很大，而碳钢和不锈钢的价格也不同，当然价格也就不一样了。

巩义市盛源水电设备材料厂技术力量雄厚，生产设备精良、质检手段健全，我们在广泛吸取国内外同类产品优点的基础上，大胆采用新科技、新工艺、使产品更加适应我国各地区不同环境下的安装，给工程的设计、施工、维修带来了极大的方便和效益，并以其质优价实的信誉深受用户的欢迎和信赖。

SSQ型套管式伸缩器也称伸缩节，即在一定范围内可轴向伸缩的套管，具有补偿吸收管道轴向、横向、角向热变形，吸收设备振动，减少设备振动对管道的影响，吸收地震以及地陷对管道的变形量等作用。

一、技术参数二、安装注意事项:1、伸缩器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。

2、对带内套筒的伸缩器应注意使内套筒子的方向与介质流动方向-致，铰链型伸缩器的铰链转动平面应与位移转动平面一致。

3、需要进行“冷紧”的伸缩器，预变形所用的辅助构件应在管路安装完毕后方可拆除。

4、严禁用伸缩器变形的方法来调整管道的安装超差，以免影响伸缩器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。

5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。

6、管系安装完毕后，应尽快拆除波伸缩器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。

7、伸缩器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。

8、水压试验时，应对装有伸缩器管路端部的次固定管架进行加固，使管路不发生移动或转动。

对用于气体介质的伸缩器及其连接管路，要注意充水时是否需要增设临时支架。

水压试验用水清洗液的96氯离子含量不超过25PPM。

综上就是SSQ型套管式伸缩器的相关介绍，如想了解更有有关该套管的内容可咨询巩义市鑫业供水材料有限公司，该公司为一家集研制、开发、生产、销售服务为一体的现代化企业。

主要产品有各种型号的SSQ型套管式伸缩器、另有各种型号的橡胶软接头、橡胶止回阀、丝扣软接头、减振器、隔振垫、变径接头、防水套管、套管式伸缩器、传力接头、伸缩接头、烟道、风道补偿器、钢制柔性卡箍、管道过滤器、不锈钢波纹补偿器、蝶阀、伸缩蝶阀、闸阀、止回阀、截止阀、球面阀、通风阀等系列产品。

同时，因产品不仅质优价廉，规格齐全，且拥有完善的售后服务，因此，现深受客户的好评。
