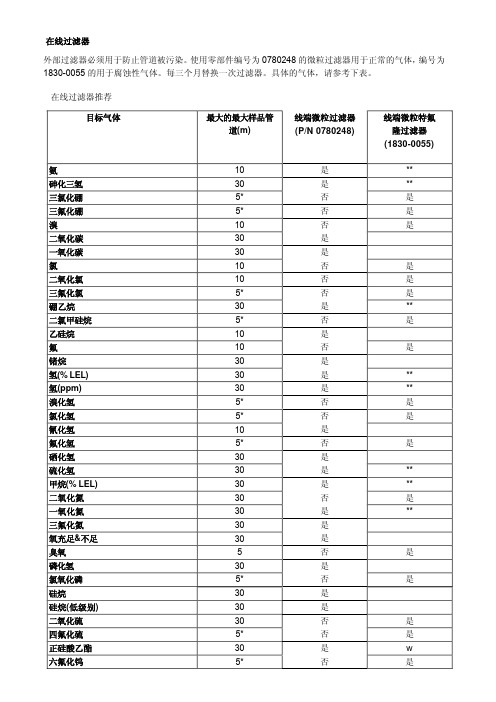

MIDAS Detector取样管过滤器选择样本

在线过滤器
外部过滤器必须用于防止管道被污染。

使用零部件编号为0780248的微粒过滤器用于正常的气体，编号为1830-0055的用于腐蚀性气体。

每三个月替换一次过滤器。

具体的气体，请参考下表。

在线过滤器推荐
目标气体最大的最大样品管
道(m)线端微粒过滤器
(P/N 0780248)
线端微粒特氟
隆过滤器
(1830-0055)
氨10 是** 砷化三氢30 是** 三氯化硼5* 否是三氟化硼5* 否是溴10 否是二氧化碳30 是
一氧化碳30 是
氯10 否是二氧化氯10 否是三氟化氯5* 否是硼乙烷30 是** 二氯甲硅烷5* 否是乙硅烷10 是
氟10 否是锗烷30 是
氢(% LEL)30 是** 氢(ppm)30 是** 溴化氢5* 否是氯化氢5* 否是氰化氢10 是
氟化氢5* 否是硒化氢30 是
硫化氢30 是** 甲烷(% LEL)30 是** 二氧化氮30 否是一氧化氮30 是** 三氟化氮30 是
氧充足&不足30 是
臭氧 5 否是磷化氢30 是
氯氧化磷5* 否是硅烷30 是
硅烷(低级别)30 是
二氧化硫30 否是四氟化硫5* 否是正硅酸乙酯30 是w 六氟化钨5* 否是。

过滤器选型标准

1. 过滤器（英文filter）介绍根据过滤器的使用位置以及用途，可以分为两类：粗过滤器（英文strainer）和精细过滤器粗过滤器主要应用于泵、流量计、阀门前，以保护设备不受大的金属颗粒磨碎，其精度基本是几百微米以上。

精细过滤主要是净化流体，保护工艺安全。

其精度范围基本在1微米到30微米之间。

按照制造设计要求可以分：压力容器和非压力容器按照压力容器设计和制造的过滤器壳体执行GB150或者ASME标准。

非压力容器执行 SH/T3411或HGT 21637标准执行。

根据使用介质可分为：气体过滤器和液体过滤器气体过滤器适用于气-固分离流域，可用于气体净化、分成回收等。

液体过滤器适用于液-固分离领域，如润滑油过滤、石油化工行业过滤以及污水处理等。

2. 精细过滤器过滤面积：粗过滤器国内有三部行业标准，因此，只要按照标准选型既可满足要求。

精细过滤器的过滤面积计算基本上不用公式计算，选形时主要依据的是实验数据，因此，过滤器的选择建议还是让生产厂家来选。

过滤三大曲线：流量压差曲线（ΔP-Q），粒径与过滤比曲线（μ-β），时间与压将曲线（T-ΔP）因此，计算过滤面积时要依据这三个曲线，其中最主要的的是流量压差曲线，这个曲线由有实力的过滤器制造厂进行试验测得。

目前最权威的测试方法是多次通过试验：ISO 4572 多次通过试验标准。

此试验台价格昂贵，目前国内仅有2-3台。

目前国内的小厂家过滤器公司滤芯检测是单次通过实验。

过滤面积计算步骤：1. 确定过滤精度为25微米的过滤比，如200（过滤效率），确定何时滤材2. 根据给定压降，对滤材进行流量压差测试。

得出合适流量（L/min）3. 根据所得流量，除以试验滤材的面积，计算流速（L/）。

4. 根据流速，和实际应用的流量，确定过滤面积，流量/流速=过滤面积5. 根据所选用的过滤面积和滤材确定滤芯结构形式，折叠式或圆筒卷绕式篮式粗过滤器选型计算粗过滤器工艺计算1. 总则本工艺计算依据石油化工管道、泵用过滤器标准计算，参考标准SH/T 3411-1999《石油化工泵用过滤器选用、检验及验收》、HG-T 21637-1991 《化工管道过滤器》。

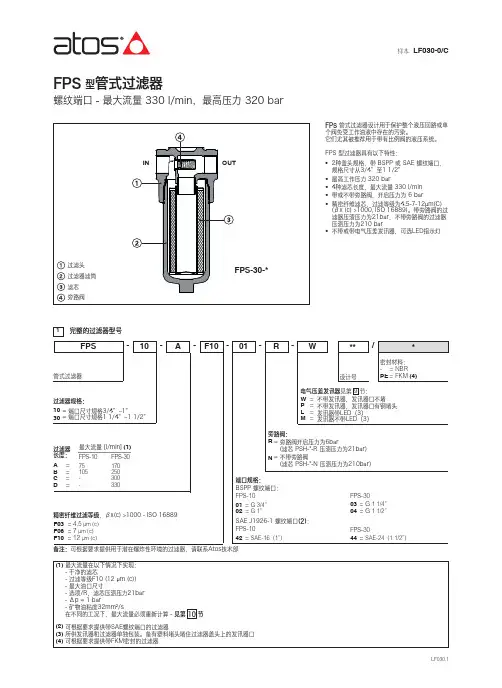

FPS型管式过滤器

无机精密纤维 β4,5µm (c) >_ 1000 β7,5µm (c) >_ 1000 β12µm (c) >_ 1000
(2) 可根据要求提供带SAE螺纹端口的过滤器 (3) 所供发讯器和过滤器单独包装。备有塑料堵头堵住过滤器盖头上的发讯器口 (4) 可根据要求提供带FKM密封的过滤器
LF030.1
2 液压符号（根据ISO 1219-1标准描述）
FPS-*-N-W
OUT
FPS-*-N-M OUT
IN FPS-*-R-W OUT
过滤头过滤器滤筒滤芯旁路阀
FPS-30-*
1 完整的过滤器型号
FPS
管式过滤器
- 10 - A - F10 - 01 - R - W
**
设计号
/
*
密封材料： - = NBR PE = FKM (4)
过滤器规格：
10 = 端口尺寸规格3/4”~1” 30 = 端口尺寸规格1 1/4”~1 1/2”
FPS-30 03 = G 1 1/4” 04 = G 1 1/2”
FPS-30 44 = SAE-24 (1 1/2”)
备注：可根据要求提供用于潜在爆炸性环境的过滤器，请联系Atos技术部
(1) 最大流量在以下情况下实现： - 干净的滤芯 - 过滤等级F10 (12 µm (c)) - 最大油口尺寸 - 选项/R，滤芯压溃压力21bar - Δp = 1 bar - 矿物油粘度32mm2/s 在不同的工况下，最大流量必须重新计算 - 见第 10 节
IN FPS-*-R-M
OUT
FPS-*-N-L
OUT
IN
FPS-*-R-L
OUT
IN
IN

各种过滤器样本(南通飞特尔)

YQXP II 型过滤器
YQXC I 型复合式在线手动清洗过滤器
注意事项 YQX 型在线式手动清洗过滤器可水平或垂直安装，安装时应注意外壳上箭头方向必须与水流方向一致。
订货须知（1）、本公司生产的 ZJS 系列过滤器，公称压力等级为 0.6、1.0、1.6、2.5、4.0、6.3MPa，采用化工部 HG20592 标准，用户
700
Ф1400 1730 3500 1060 2200 4-Ф26 Ф1150 DN50
800
Ф1600 1930 3850 1150 2450 4-Ф26 Ф1300 DN50
900
Ф1800 2130 4100 1200 2650 4-Ф30 Ф1500 DN80
1000
Ф2000 2340 4300 1300 2800 4-Ф30
规格型号与技术参数
蓝式法兰连接直通平底式过滤器
蓝式法兰连接重叠型直通平底式过滤器
蓝式带夹套型法兰连接直通平底式过滤器
蓝式法兰连接直通封头式过滤器
蓝式法兰连接高低接管平底过滤器
蓝式法兰连接重叠型高低接宇管平底式过滤器
蓝式法兰连接重叠型直通封头式过滤器
智能及普通管道过滤器--临时过滤器概述
过滤器是工业生产中不可缺少的管道设备，安装在管道上能除去流体中的固体杂质，使机器设备（包括压缩机、泵等），仪表正常工作和运转，达到稳定工艺过程，保障安全生产的作用。另外对提高产品质量也有十分重要的意义。
如采用 GB、JB、ANSI、JIS 等法兰标准，请在合同中注明。（2）、过滤器型号所注材质：C-20 号碳钢，S-1Cr18Ni9Ti/0Cr18Ni9,R-316L；如需特殊材料，请在合同中注明。（3）、选购过滤器时，敬请用户正确书写型号、规格及操作模式，提供如下工况资料： a 最高工作压力 b 最高工作温度 c 过滤精度 d 介质名称、浓度、粘度 e 杂质含量比率、杂质粒径（4）、非标产品，可按用户提供的图纸及技术条件进行设计和制造。

过滤器的选型

Thank You !
第三步
确定的粘度范围选定的壳体系列选择过滤精度值 B6 = 200
第三步
Β值
过滤效率
过滤效率
颗粒尺寸（微米）
第四步
确定的粘度范围选定的壳体系列选定的过滤精度值 B6 = 200 计算压降
40CN-1
流量 – 压降曲线
滤芯
壳体
第四步
40CN-1 05Q (150 SUS) 滤芯 = 12 psid 壳体 = 3.5 psid 总成 = 15.5 psid 40CN-1 05Q (400 SUS) 滤芯 = 32 psid
12(400/150) = 32
壳体= 3.5 psid 总成 = 35.5 psid
粘度修正公式
滤芯（PSID）=样本压降x新粘度/150x新特定重力/0.90 壳体压降（PSID）=样本压降x新特定重力/0.90 总成压降（PSID）=滤芯压降+壳体压降
40CN-2
流量 – 压降曲线
滤芯
壳体
过滤所需的最高条件
第一步
确定粘度范围
Exxon Teresstic 32 规范
数据来自 Exxon手册: 166 SUS @ 100oF 44 SUS @ 210oF 查表换算结果: 70oF = 400 SUS 120oF = 110 SUS
第二步
确定的粘度范围根据系统压力、安装形式和其它选项选择壳体系列
第四步
40CN-2 05Q (150 SUS) 滤芯 = 6 psid 壳体 = 3.5 psid 总成= 9.5 psid 40CN-2 05Q (400 SUS) 滤芯 = 16.0 psid
6(400/150) = 16.0

过滤器型号规格

过滤器型号规格Y型过过器(RF)DN50-15 20#+Zn GB/T8163 PN2.0 RF 过制Y型 SH/T3411T26R-A105-G过过器(过BW)DN350-12520# GB/T8163 PN2.0 BW SCH20 三通过流型 30目SH/T3411T24S2W-A105过过器(过BW)DN100-10020# GB/T8163 PN2.0 BW SCH40 三通过流型 30目SH/T3411T24S4W-A105过过器(直BW)DN350-12520# GB/T8163 PN2.0 BW SCH20 三通直流型 30目SH/T3411T22S2W-A105过过器(直BW)DN100-10020# GB/T8163 PN2.0 BW SCH40 三通直流型 30目SH/T3411T22S4W-A105过式过过器(RF)DN350-1520# GB/T8163 PN2.0 RF 30目 SH/T3411 直通封过过式过DN15排过过气DN15排凝过SHL-SRBIIY型过过器(RF)DN80-15 20# GB/T8163 PN2.0 RF 过制Y型 30目SH/T3411T26R-A105过过器(过BW)DN350-12520# GB/T8163 PN2.0 BW SCH20 三通过流型 30目SH/T3411T24S2W-A105过过器(过BW)DN350-12520# GB/T8163 PN2.0 BW SCH40 三通过流型 30目SH/T3411T24S4W-A105过过器(过BW)DN100-10020# GB/T8163 PN2.0 BW SCH80 三通过流型 30目SH/T3411T24S6W-A105过过器(直BW)DN350-12520# GB/T8163 PN2.0 BW SCH40 三通直流型 30目SH/T3411T22S4W-A105过过器(直BW)DN100-10020# GB/T8163 PN2.0 BW SCH80 三通直流型 30目SH/T3411T22S6W-A105过式过过器(RF)DN350-1520# GB/T8163 PN2.0 RF 30目 SH/T3411 直通封过过式过DN15排过过气DN15排凝过SHL-SRBIIY型过过器(RF)DN80-15 20# GB/T8163 PN2.0 RF 过制Y型 30目SH/T3411T26R-A105过过器(过BW)DN350-15020# GB/T8163 PN2.0 BW SCH20 三通过流型 30目SH/T3411T24S2W-A105过过器(过BW)DN125-10020# GB/T8163 PN2.0 BW SCH40 三通过流型 30目SH/T3411T24S4W-A105过过器(直BW)DN350-15020# GB/T8163 PN2.0 BW SCH20 三通直流型 30目SH/T3411T22S2W-A105过过器(直BW)DN125-10020# GB/T8163 PN2.0 BW SCH40 三通直流型 30目SH/T3411T22S4W-A105Y型过过器(RF)DN80-15 20# GB/T8163 PN2.0 RF 过制Y型 30目SH/T3411T26R-A105过过器(过BW)DN350-15020# GB/T8163 PN2.0 BW SCH40 三通过流型 30目SH/T3411T24S4W-A105过过器(过BW)DN125-10020# GB/T8163 PN2.0 BW SCH60 三通过流型 30目SH/T3411T24S5W-A105过过器(直BW)DN350-15020# GB/T8163 PN2.0 BW SCH40 三通直流型 30目SH/T3411T22S4W-A105过过器(直BW)DN125-10020# GB/T8163 PN2.0 BW SCH60 三通直流型 30目SH/T3411T22S5W-A105Y型过过器(RF)DN80-15 20# GB/T8163 PN5.0 RF 过制Y型 30目SH/T3411T36R-A105过过器(过BW) DN350-12520# GB/T8163 PN5.0 BW SCH30 三通过流型 30目SH/T3411T34S3W-A105过过器(过BW)DN100-10020# GB/T8163 PN5.0 BW SCH40 三通过流型 30目SH/T3411T34S4W-A105过过器(直BW)DN350-12520# GB/T8163 PN5.0 BW SCH30 三通直流型 30目SH/T3411T32S3W-A105过过器(直BW)DN100-10020# GB/T8163 PN5.0 BW SCH40 三通直流型 30目SH/T3411T32S4W-A105Y型过过器(RF)DN80-15 20# GB/T8163 PN5.0 RF 过制Y型 30目SH/T3411T36R-A105过过器(过BW)DN400-15020# GB/T8163 PN5.0 BW SCH40 三通过流型 30目SH/T3411T34S3W-A105过过器(过BW)DN125-10020# GB/T8163 PN5.0 BW SCH30 三通过流型 30目SH/T3411T34S4W-A105过过器(直BW)DN400-15020# GB/T8163 PN5.0 BW SCH40 三通直流型 30目SH/T3411T32S2W-A105过过器(直BW)DN125-10020# GB/T8163 PN5.0 BW SCH30 三通直流型 30目SH/T3411T32S4W-A105Y型过过器(RF)DN80-1520# GB/T8163 PN5.0 RF 过制Y型 SH/T3411T36R-A105 过过器(过BW)DN350-15020# GB/T8163 PN5.0 BW SCH30 三通过流型SH/T3411T34S3W-A105过过器(过BW)DN125-10020# GB/T8163 PN5.0 BW SCH40 三通过流型SH/T3411T34S4W-A105过过器(直BW)DN350-15020# GB/T8163 PN5.0 BW SCH30 三通直流型SH/T3411T32S2W-A105过过器(直BW)DN125-10020# GB/T8163 PN5.0 BW SCH40 三通直流型SH/T3411T32S4W-A105Y型过过器(RF)DN80-15 1Cr5Mo GB9948 PN5.0 RF 过制Y型 30目SH/T3411T36R-B105过过器(过BW)DN500-3501Cr5Mo GB/9948 PN5.0 BW SCH40 三通过流型 30目SH/T3411T34S4W-B105过过器(过BW)DN300-1001Cr5Mo GB/9948 PN5.0 BW SCH60 三通过流型 30目SH/T3411T34S5W-B105过过器(直BW)DN500-3501Cr5Mo GB/9948 PN5.0 BW SCH40 三通直流型 30目SH/T3411T32S4W-B105过过器(直BW)DN300-1001Cr5Mo GB/9948 PN5.0 BW SCH60 三通直流型 30目SH/T3411T32S5W-B105。

管道过滤器选型大全1

管道过滤器的种类与用途一、Y型过滤器Y型过滤器属于管道粗过滤器，可用于液体、气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。

当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

我公司所生产的Y型过滤器可根据客户具体要求（特殊压力、特殊口径）定制。

Y型过滤器具有制作简单、安装清洗方便、纳污量大等优点。

Y型过滤器（SRYI型）螺纹Y型过滤器夹套保温Y型过滤器衬氟Y型过滤器技术参数规格尺寸mm 产品型号SRYI型口径L H 壳体材质WCB H2 304 316L 衬氟DN25 160 125过滤芯件304 316L PTFE DN32 180 145螺栓螺母20# 304 316L DN40 195 164过滤精度10~300目DN50 215 186密封垫片NER PTFE DN80 285 273环境温度+450O C~-30O C DN100 300 306公称压力0~10.0MPa 150~600LB DN150 380 400连接形式法兰螺纹对焊DN200 480 470法兰标准GB HG SH JB ANSI JIS DIN DN250 545 480制造标准HGJ532-91 GB150-98 DN300 605 640安装与维护：1、Y型过滤器可以水平安装，也可以垂直安装，进出口方向与阀体上的箭头方向应保持一致。

2、过滤器工作一段时间后，滤芯沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯的杂质3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。

4、如发现不锈钢钢丝网变形或损坏，需马上更换。

石油化工管道过滤器型号

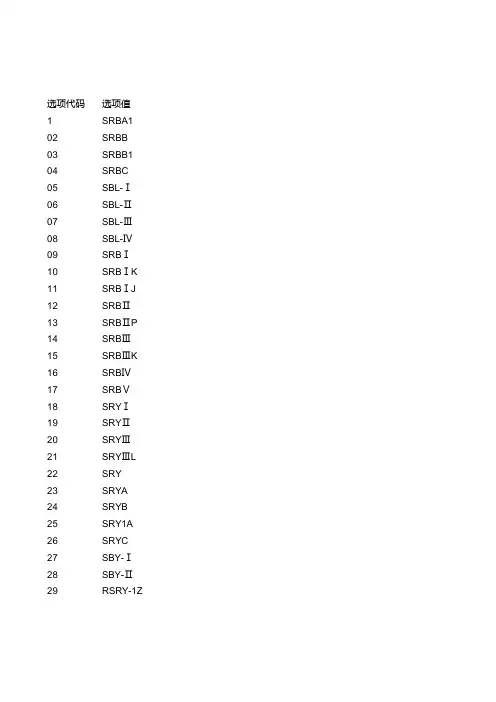

选项代码选项值1SRBA1 02SRBB03SRBB1 04SRBC05SBL-Ⅰ06SBL-Ⅱ07SBL-Ⅲ08SBL-Ⅳ09SRBⅠ10SRBⅠK 11SRBⅠJ 12SRBⅡ13SRBⅡP 14SRBⅢ15SRBⅢK 16SRBⅣ17SRBⅤ18SRYⅠ19SRYⅡ20SRYⅢ21SRYⅢL 22SRY23SRYA24SRYB25SRY1A 26SRYC27SBY-Ⅰ28SBY-Ⅱ29RSRY-1Z30RSRY-2Z 31SRTⅠ32SRTⅠL 33SRTⅡ34SRTⅡL 35SRTⅢ36SRTⅣ37SRTⅣL 38SBYⅢ39SRT40SRTA41SRTB42SRT1B 43SBYⅣ44SRTC45SRT1C 46SRT147DSTC48SA49甲型50乙型51STRA52STRB53C型54D型55E型56SRZⅠ57SRZⅡ58CL-159GY60SRBA61GL41H 62DZLⅠ63DZLⅡ64DZKG65DZKJS 66DZKJD 67ST68SBYDⅠa 69SBYDⅠb 70SBYDⅡb 71SBYDⅡa 72JCGⅠ73SBYDⅡc 74SBYDⅠc 75SRFⅠ76SRFⅡ77ZSBT78ZSBY79SY4P80SRS81SRYⅢJ选项说明篮式过滤器:直通封头结构,适用公称压力为PN2.0、PN5.0篮式过滤器:高低接管平板结构,适用公称压力为PN2.0、PN5.0篮式过滤器:高低接管封头结构,适用公称压力为PN2.0、PN5.0篮式过滤器:高低接管重叠,适用公称压力为PN2.0篮式过滤器:直通平板结构,适用公称压力为PN1.6.、PN2.5、PN4.0篮式过滤器:直通封头结构,适用公称压力为PN1.6.、PN2.5、PN4.0篮式过滤器:高低接管平板结构,适用公称压力为PN1.6.、PN2.5、PN4.0篮式过滤器:高低接管封头结构,适用公称压力为PN1.6.、PN2.5、PN4.0篮式过滤器:直通平底,出自SH/T3411标准篮式过滤器:篮筐式直通平底,出自SH/T3411标准篮式过滤器:夹套伴热型直通平底,出自SH/T3411标准篮式过滤器:直通封头,出自SH/T3411标准篮式过滤器:盘管伴热型直通封头,出自SH/T3411标准篮式过滤器:高低接管平板,出自SH/T3411标准篮式过滤器:篮筐型高低接管平板,出自SH/T3411标准篮式过滤器:高低接管封头结构,出自SH/T3411标准篮式过滤器:高低接管重叠,出自SH/T3411标准Y型过滤器:同径铸制,出自SH/T3411标准Y型过滤器:异径铸制,出自SH/T3411标准Y型过滤器:同径焊制,出自SH/T3411标准Y型过滤器:加长型同径焊制,出自SH/T3411标准Y型过滤器:锥管螺丝连接,2.0≤PN≤10.0,15≤DN≤40Y型过滤器:法兰连接的2.0≤PN≤10.0,15≤DN≤40Y型过滤器:法兰连接的PN2.0,PN5.0,50≤DN≤300Y型过滤器:法兰连接的2.0≤PN≤10.0,50≤DN≤300Y型过滤器:承插焊连接,PN10.0,15≤DN≤40Y型过滤器:法兰连接的,DN≤40,法兰为JB标准Y型过滤器:法兰连接的,50≤DN≤250,法兰为JB标准Y型过滤器:异径铸造,PN1.6 PN2.5,40×32≤DN≤250×200Y型过滤器:异径铸造,PN1.6 PN2.5,40×32≤DN≤250×201T型过滤器:正折流式,出自SH/T3411标准T型过滤器:加长型正折流式,出自SH/T3411标准T型过滤器:反折流式,出自SH/T3411标准T型过滤器:加长型反折流式,出自SH/T3411标准T型过滤器:异径正折流式,出自SH/T3411标准T型过滤器:直流式,出自SH/T3411标准T型过滤器:加长型直流式,出自SH/T3411标准T型过滤器:法兰连接侧流式,法兰为JB标准,PN1.0,PN1.6 PN2.5,PN4.0T型过滤器:法兰连接侧流式,法兰为JB标准,PN1.0,PN1.6 PN2.5,PN4.0T型过滤器:法兰连接侧流式,法兰为GB标准,PN2.0 PN5.0,50≤DN≤300T型过滤器:法兰连接直流式,法兰为GB标准,PN2.0 PN5.0,50≤DN≤300T型过滤器:法兰连接直流式加长型,法兰为GB标准,PN2.0 PN5.0,50≤DN≤300 T型过滤器:对焊连接侧流式,,PN2.0 PN5.0,50≤DN≤300T型过滤器:对焊连接侧流式,,PN2.0 PN5.0,50≤DN≤300T型过滤器:对焊连接侧流式加长型,,PN2.0 ,50≤DN≤300T型过滤器:对焊连接直流式三通过滤器,,PN2.0 PN5.0,50≤DN≤350T型过滤器:对焊连接直流式三通过滤器,,PN2.0 PN5.0,100≤DN≤450T型过滤器:对焊连接直流式三通过滤器,,PN1.6 PN2.5,PN4.0,50≤DN≤350临时过滤器:普通型,S5-3-1,配JB法兰临时过滤器:普通型,S5-3-1,配JB法兰临时过滤器:钻孔板锥形型,S5-3-2,PN2.0,5.0,10.0,40≤DN≤300临时过滤器:衬丝网锥形型,S5-3-2,PN2.0,5.0,10.0,40≤DN≤300临时过滤器:钻孔板篮式,S5-3-3,PN2.0,5.0,10.0,40≤DN≤300临时过滤器:衬丝网篮式,S5-3-3,PN2.0,5.0,10.0,40≤DN≤300临时过滤器:丝网篮式,S5-3-4,PN2.0,5.0,10.0,40≤DN≤600临时过滤器:尖顶锥型,PN2.0,5.0,10.0,25≤DN≤600,出自SH/T3411标准临时过滤器:平顶锥型,PN2.0,5.0,10.0,25≤DN≤600,出自SH/T3411标准篮式过滤器:双筒式过滤器Y型过滤器篮式过滤器:直通平板结构,适用公称压力为PN2.0、PN5.0, Y型过滤器:PN1.6,PN2.5篮式过滤器:直通法兰式篮式过滤器:高进低出法兰式篮式过滤器:直通卡箍式篮式过滤器:直通快开手动式篮式过滤器:直通快开电动式T型过滤器:对焊连接直流式三通过滤器Y型过滤器：焊制同心异径、法兰连接Y型过滤器：焊制偏心异径、法兰连接Y型过滤器：焊制偏心异径、焊接连接Y型过滤器：焊制同心异径、焊接连接反冲洗过滤器Y型过滤器：焊制下偏心异径、焊接连接Y型过滤器：焊制下偏心异径、法兰连接反冲洗过滤器（是属于21类）反冲洗过滤器（是属于21类）T型过滤器:智能报警Y型过滤器:智能报警Y型过滤器T型直流式Y型过滤器:夹套伴热型同径焊制,出自SH/T3411标准。

粗过滤器与精细过滤器选型标准及维护与保养

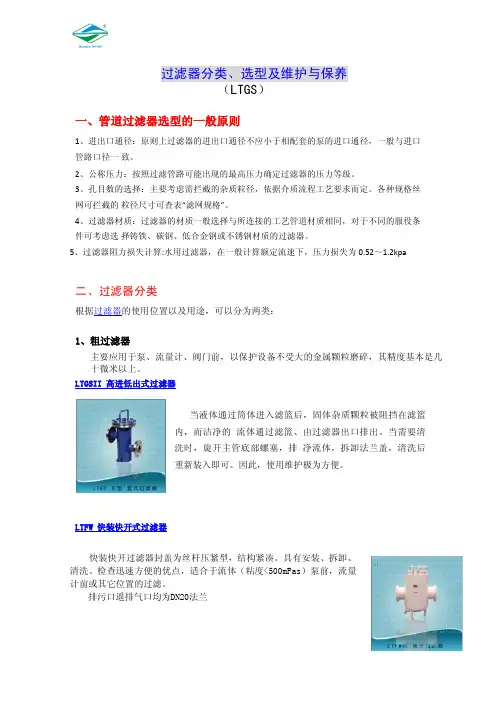

过滤器分类、选型及维护与保养（LTGS）一、管道过滤器选型的一般原则1、进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

2、公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。

3、孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。

各种规格丝网可拦截的粒径尺寸可查表“滤网规格”。

4、过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

5、过滤器阻力损失计算:水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa二、过滤器分类根据过滤器的使用位置以及用途，可以分为两类：1、粗过滤器主要应用于泵、流量计、阀门前，以保护设备不受大的金属颗粒磨碎，其精度基本是几十微米以上。

LTGSII高进低出式过滤器当液体通过筒体进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮、由过滤器出口排出。

当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。

因此，使用维护极为方便。

LTFW快装快开式过滤器快装快开过滤器封盖为丝杆压紧型，结构紧凑。

具有安装、拆卸、清洗、检查迅速方便的优点，适合于流体（粘度<500mPas）泵前，流量计前或其它位置的过滤。

排污口遥排气口均为DN20法兰洪湖蓝天型号及意义LTFW-200-C-2.0-30LTFW——装快拆式过滤器200——公称直径C——材质：C-碳钢M-低合金钢S-不锈钢2.0——公称压力（2.0Mpa）30——过滤网目数（30/inch）公称压力:0.6、1.0、1。

6、2。

0Mpa。

LTGY Y型过滤器Y型过滤器分为焊接和铸制两种，属于管道粗过滤器系列，也可用于气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。

管道过滤器选型大全

管道过滤器的种类与用途Y一、型过滤器型过滤器属于管道粗过滤器，可用于液体、气体或其他介质大颗粒物过滤，安装在管道Y上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，其杂质被阻达到稳定工艺过程，保障安全生产的作用。

当流体进入置有一定规格滤网的滤筒后，处理后重新挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，装入即可，因此，使用维护极为方便。

型过滤器特殊口径）定制。

Y我公司所生产的Y型过滤器可根据客户具体要求（特殊压力、具有制作简单、安装清洗方便、纳污量大等优点。

型过滤器内螺纹YY型过滤器（SRYI型）型过滤器衬氟Y型过滤器Y夹套保温规格尺寸mm 技术参数产品型号 SRYI型 H L 口径衬氟H2 304 316L WCB 壳体材质125160DN25145 DN32 PTFE 180 304 316L 过滤芯件164 DN40 螺栓螺母 316L195 20# 304186 10~300目过滤精度 215 DN50273 NER PTFE 285 DN80 密封垫片环境温度OO306 DN100 300 +450C~-30C400 DN150 0~10.0MPa 150~600LB 公称压力 380470 480 对焊 DN200 法兰螺纹连接形式480 545 GB HG SH JB ANSI JIS DIN 法兰标准 DN250640DN300制造标准 HGJ532-91 GB150-98605安装与维护：1、Y型过滤器可以水平安装，也可以垂直安装，进出口方向与阀体上的箭头方向应保持一致。

2、过滤器工作一段时间后，滤芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。
