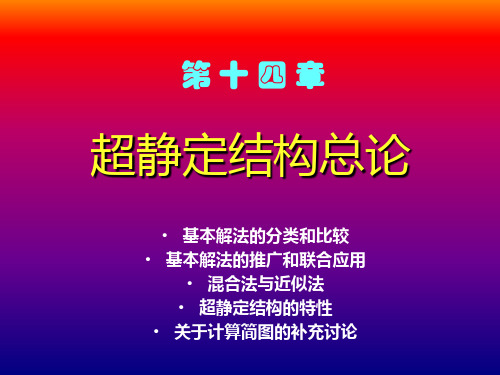

第10章超静定结构总论10.1 复习笔记本章对超静定结构的相关知识进行了归纳总结。
主要探讨了超静定结构在不同因素影响下的受力特性,归纳了超静力影响线的绘制步骤。
较之静定结构,超静定结构的“超”主要表现在三个方面:①多余约束从无到有;②自内力状态从无到有;③刚度参数对内力的影响从无到有。

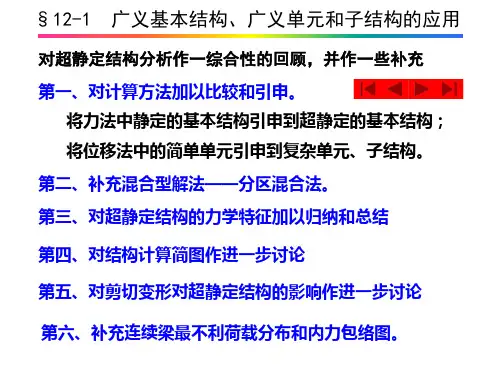

一、超静定结构的受力特性通常以力法的基本原理为指导,采用静定与超静定相比较的方法,探讨超静定结构在不同因素影响下的受力特性,具体分析见表10-1-1。
表10-1-1 各因素对超静定结构与静定结构受力特性影响的比较二、超静定力的影响线表10-1-2 超静定力的影响线表10-1-3 静定结构与超静定结构影响线解法对比10.2 课后习题详解10-1 试选择图10-2-1所示各结构的计算方法,并作M图。
图10-2-1解:(a)图10-2-1(a)中荷载可分解为一对正对称荷载与一对反对称荷载。
取正对称荷载下半边分析为二次超静定结构,取其基础结构如图10-2-2所示。
图10-2-2分别作M1、M2、M P图如图10-2-3、10-2-4和10-2-5所示。
图10-2-3 M1图图10-2-4 M2图图10-2-5 M P图所以δ11=2h3/(3EI),δ12=δ21=5h2/(16EI),δ22=7h/(3EI)Δ1P=-F P h3/(3EI),Δ2P=-F P h2/(12EI)由力法方程解得结构无弯矩。
取反对称荷载分析,取半边结构如图10-2-6所示。
图10-2-6图10-2-6所示为静定结构,中间杆为附属结构,对最下侧约束分析可得最上侧约束反力为2F P h/l。
先画弯矩图,如图10-2-7所示,再画整体结构弯矩图,如图10-2-8所示。
图10-2-7图10-2-8 M图(b)图10-2-1(b)所示为对称结构且施加对称荷载,取1/4结构如图10-2-9所示。
图10-2-9图10-2-9所示为有一个多余约束的几何不变体系。
