AOC T2369M T2369Z 维修手册
- 格式：pdf
- 大小：3.52 MB
- 文档页数：87
下载文档原格式
合集下载
冠捷I2369V液晶显示器维修手册
维修手册客户/品牌机种名AOC I2369V变更说明版本发布日期变更说明对外机种名对内机种名A00 JAN,28,2013Initial Release I2369V TDCJN27YFVA2HNF.LF A01 FEB,06,201,2 Add new model I2369V/WW TDCJN27YFVA3HNF.LF目录1. 技术规格 -------------------------------------------------------------------------------------------------------------- 4 1.1 一般规格 --------------------------------------------------------------------------------------------------------- 4 1.2 工厂预设模式 --------------------------------------------------------------------------------------------------- 52. 操作说明 -------------------------------------------------------------------------------------------------------------- 62.1控制面板--------------------------------------------------------------------------------------------------------- 62.2接口说明--------------------------------------------------------------------------------------------------------- 7 2.3 OSD菜单调整 ------------------------------------------------------------------------------------------------- 83. 工厂模式调整 -------------------------------------------------------------------------------------------------------- 234. 电气方框图 ----------------------------------------------------------------------------------------------------------- 245. 线路图 ----------------------------------------------------------------------------------------------------------------- 255.1主板--------------------------------------------------------------------------------------------------------------- 255.2按键板------------------------------------------------------------------------------------------------------------ 305.3电源板------------------------------------------------------------------------------------------------------------ 316. ISP和DDC烧录SOP --------------------------------------------------------------------------------------------- 347. 故障处理流程 -------------------------------------------------------------------------------------------------------- 477.1主板--------------------------------------------------------------------------------------------------------------- 477.2按键板------------------------------------------------------------------------------------------------------------ 518.主要IC管脚及内部框图 -------------------------------------------------------------------------------------- 529. 附带软件使用SOP--------------------------------------------------------------------------------------------- 569.1分屏软件SOP -------------------------------------------------------------------------------------------------- 56 9.2 e-Saver SOP --------------------------------------------------------------------------------------------------- 57 9.3 i-Menu SOP ---------------------------------------------------------------------------------------------------- 5810. 料件清单 ------------------------------------------------------------------------------------------------------------ 591、技术规格1.1 一般规格1.2 工厂预设模式2. 操作说明2.1控制面板2.2接头引脚分配管脚号信号电缆的 15 针一端管脚号信号电缆的 15 针一端1 视频 - 红色9 +5V2 视频 - 绿色10 接地3 视频 - 蓝色11 N.C.4 N.C. 12 DDC- 串行数据5 检测电缆13 H- 同步6 GND-R 14 V- 同步7 GND-G 15 DDC- 串行时钟8 GND-B管脚号信号名称管脚号信号名称管脚号信号名称1 TMDS 数据 2- 9 TMDS 数据 1- 17 TMDS 数据 0-2 TMDS 数据 2+ 10 TMDS 数据 1+ 18 TMDS 数据 0+3 TMDS 数据 2/4 屏蔽11 TMDS 数据 1/3 屏蔽19 TMDS 数据 0/5 屏蔽4 TMDS 数据 4- 12 TMDS 数据 3- 20 TMDS 数据 5-5 TMDS 数据 4+ 13 TMDS 数据 3+ 21 TMDS 数据 5+6 DDC 时钟14 +5V 电源22 TMDS 时钟屏蔽7 DDC 数据15 接地（对于 +5V ）23 TMDS 时钟 +8 N.C. 16 热插拔检测24 TMDS 时钟 -2.3 OSD 调节明亮度图象设置色温窗口增亮OSD 设置其它退出3 工厂模式调整进入工厂模式方法：关机状态下，长按左右两个方向键后做开机动作，待按键指示灯亮后松手，从OSD菜单后左上角“F”进入工厂。
液晶显示器实用检修指导书
为什么如此清晰的原因。LCD也不必关心刷新频率和闪烁，液晶单元要么开，要么关，
所以在40-60Hz这样的低刷新频率下显示的图像不会比75Hz下显示的图像更闪烁。 另一方面，LCD屏的液晶单元极易出现暇疵。对1024x768的屏幕来说，每个像素 都由三个单元构成，分别负责红、绿和蓝色的显示一所以总共约需 240 万个单元 (1024x768x3=2359296)。很难保证所有这些单元都完好无损。最有可能的是，其中一 部分己经短路 (出现“亮点” )，或者断路(出现“黑点”)。有些顾客可能认为如此高 昂的价格应该买到完美的 LCD显示屏 -很不幸这不是现实，最多能挑到暇点不特别明 显的屏幕而已。
T901 80A600-1-L 5 10.11
R931 100 (0805)
R932 100 (0805)
C920 221 500V
10
•
LCD显示屏包含了在CRT技术中未曾用到的一些东西。为屏幕提供光源的是盘绕 在其背后的荧光管。有些时候，我们会发现屏幕的某一部分出现异常亮的线条。也 可能出现一些不雅的条纹，一幅特殊的浅色或深色图像会对相邻的显示区域造成影 响。此外，一些相当精密的图案(比如经抖动处理的图像)可能在液晶显示屏上出现难 看的波纹或者干扰纹。 另外还有一个视角或者"观察角度"的问题。LCD之所以存在 视角问题，是由于它采用的是光线透射机制，会对穿过屏幕的光线进行调节。而 CRT是一种光线发射系统。对CRT来说，屏幕背后的特殊材料(荧光粉)能主动发射出 光线。而在LCD中，虽然光线能穿透正确的像素，但倾斜的光线也会穿透相邻的像 素，所以从正常视角之外观看时会发现颜色严重失真。
3、 防眩光防反射：防眩光防反射主要是为了减轻用户眼睛疲劳所增设的功能。由于LCD屏幕的

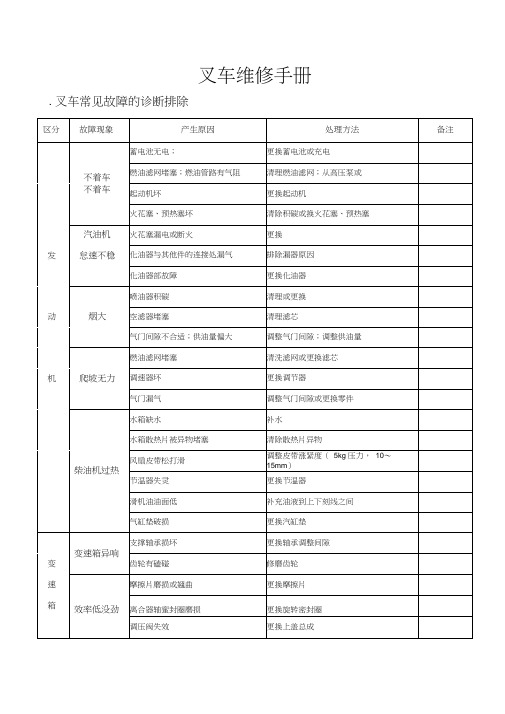

叉车维修手册范本
叉车维修手册. 叉车常见故障的诊断排除二.叉车常见故障的维修调整总溢流阀的调整1. 卸下溢流阀的顶盖螺母，旋松锁紧背母后，将调节螺钉调到最松。
2. 低速回转油泵。
3. 货叉上放上额定载荷，将起升操纵杆扳到上升位置，旋动调节螺钉是货叉能举升载荷为准。
调整时应注意：A ：一边拧紧调节螺钉，一边紧固琐紧螺母至锁紧为止。
B：调节螺钉每旋入 1 圈产生约60公斤/厘米2压力。
液压油泵更换后的检查1. 在多路阀的进油口处安装一块油压表，量程为0~250 公斤/厘米22. 将起升和倾斜操纵杆放在中位，发动机转速控制在500～1000转/ 分，此时油压表的压力10 公斤/厘米2以下，保压10 分钟，油泵噪音是否正常。
3. 将转速提到1500~2000 转/分，无载状态下运转5分钟.4. 将总溢流阀调节螺钉放松，起升和倾斜操纵杆放在中位。
调节螺钉将压力定在30 公斤/厘米2以上。
然后以每提高20公斤/厘米2的压力为一挡，并保压 5 分钟，直至调到溢流阀所限定压力数值为止。
叉车链条松紧度的调整方法：1. 将叉车开到平坦的场地上，把叉子降到地面.2. 以滑架一侧的铰接螺栓为定位3. 将起升缸一侧的铰链螺栓调节好链节长度后，锁紧起生缸一侧的螺母。
4. 在距地面 1 米处，手指（约 5 公斤的力）推按链条，使链条的移动距离为20 毫米便可。
见右侧示意图多路换向阀外漏和漏的检查外漏的检查部位： 1. 阀块之间的密封圈 2. 滑阀的密封圈 3. 连接螺栓部漏的检查：1. 在叉子上放上额定载荷，起升到 1 米的高度，使门架前倾3~4℃，然后熄灭发动机。
2. 卸下多路阀回油管，将排除的油装入器皿中，其标准为： 1 分钟排出的油不超过20 毫升。
或门架自然下滑量不大于80mm/10min，前倾不大于8.7mm/10min（油缸无外泄露情况下）。
注意：载荷在滑架上栓牢固定，以防滑落离合器打滑和分离不开的判断及更换方法一.离合器打滑的判断方法：1. 拉紧手刹使车轮制动。
AOC液晶电视维修手册介绍
720p、1080i、1080p
视频输出 视频 AV OUT
RCA x 1、音频 L / R x 1
电脑输入 音频输出
推荐分辨率 声音输入
音频输出： L/R
1360*768/60Hz
1920*1080/60Hz
用于立体声的耳机迷你型插孔 (3.5ø)
扬声器（内置）：两个 10W 扬声器
用于立体声的耳机迷你型插孔 (3.5ø)
垂直频率（Hz） 59.94 60.317 60.004 59.799 30 60 25 50 50 60 25 30
水平频率（KHz） 31.469 37.879 48.363 47.72 15.734 31.5 15.625 31.25 37.5 45 28.125 33.75
5
L42DH93
2.操作说明----------------------------------------------------------------------------------------------------------------- 07 2.1 遥控器操作 -------------------------------------------------------------------------------------------------------- 07 2.2 控制面板 ----------------------------------------------------------------------------------------------------------- 08 2.3 背面信源接口 ----------------------------------------------------------------------------------------------------- 09 2.4 侧边信源接口 ----------------------------------------------------------------------------------------------------- 10 2.5 菜单操作------------------------------------------------------------------------------------------------------------ 11
数控机床电器维修手册

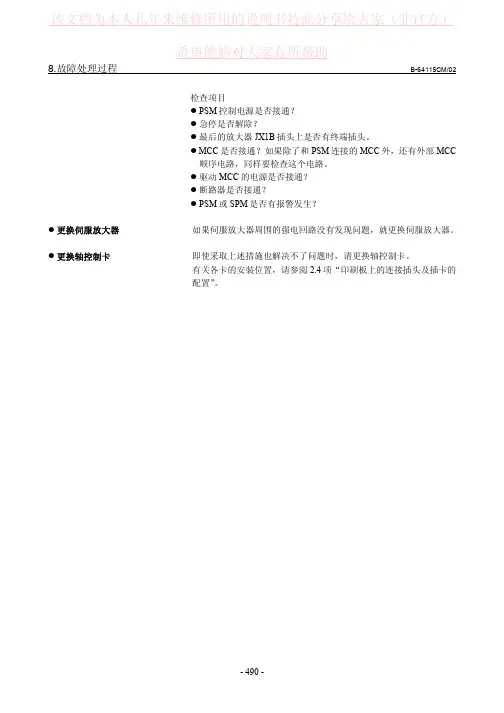

z VRDY
（(母主板CP) U 板）
MCON：从 CNC 到伺服放大器 （接通 MCC 以满足伺服电机的启动要求）
伺服放大器
VRDY：从伺服放大器到 CNC （确认伺服准备好）
z 更换伺服放大器 z 更换轴控制卡
信息的交换是通过 FSSB（光缆）进行。 如果 CNC 把 MCON 关断后 VRDY 一直保持接通的状态，或 CNC 启 动 MCON（MCON 接通）之前 VRDY 先接通，就会发生此报警。
在报警信息中显示出错的轴，与轴号相对应的伺服放大器和 CNC 控 制单元间的某根光缆可能出故障。 或者，到该轴号的放大器为止中有任何一个放大器出故障。
可能是由于安装在 CNC 侧的轴控制卡的不良所致。 有关各卡的安装位置，请参阅 2.4 项“印刷板上的连接插头及插卡的 配置”。
- 492 -
该文档为本人几年来维修所用的说明书特此分享给大家（非官方）
之外的值）。
#6（AXS） ：1023 号参数（伺服轴号）的设定值在 1～控制轴数的范围 之外。（例如，指定 4 代替 3）或者，参数中设定值是不连 续的。
- 493 -
该文档为本人几年来维修所用的说明书特此分享给大家（非官方）
8.故障处理过程
希望能够对大家有所帮助
B-64115CM/02
8.18 700 号报警 (过热：控制单元)
8.16 462 报警 (发送 CNC 数据失败) 463 报警 (发送从属数据失败)
原因和处理 z 伺服放大器或光缆 z 轴控制卡
如果由于 FSSB 传送错误，使得从属部分（伺服放大器）不能收到正 确数据，就发生 462 报警。 如果由于 FSSB 传送错误，使得 CNC 不能收到正确数据，就发生 463 报警。 如果发生此类报警，报警信息会显示出出错轴的轴号（轴名称）。
Autork奥托克电动执行器故障维修手册[优质文档]

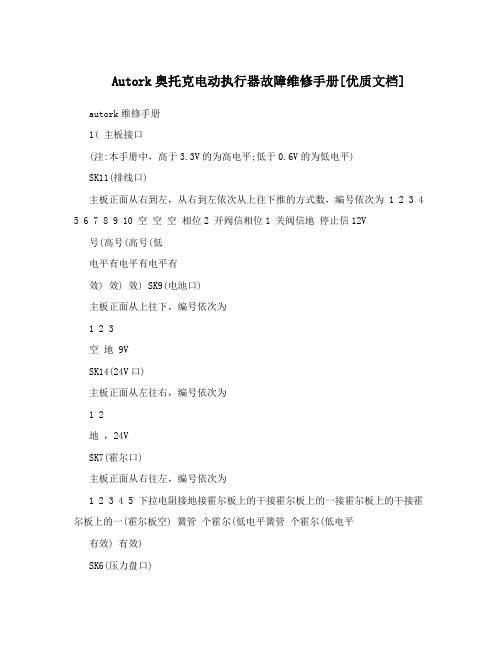

![Autork奥托克电动执行器故障维修手册[优质文档]](https://img.taocdn.com/s1/m/e6a95839be23482fb4da4cd1.png)
Autork奥托克电动执行器故障维修手册[优质文档] autork维修手册1( 主板接口(注:本手册中，高于3.3V的为高电平;低于0.6V的为低电平)SK11(排线口)主板正面从右到左，从右到左依次从上往下推的方式数，编号依次为 1 2 3 4 5 6 7 8 9 10 空空空相位2 开阀信相位1 关阀信地停止信12V号(高号(高号(低电平有电平有电平有效) 效) 效) SK9(电池口)主板正面从上往下，编号依次为1 2 3空地 9VSK14(24V口)主板正面从左往右，编号依次为1 2地，24VSK7(霍尔口)主板正面从右往左，编号依次为1 2 3 4 5 下拉电阻接地接霍尔板上的干接霍尔板上的一接霍尔板上的干接霍尔板上的一(霍尔板空) 簧管个霍尔(低电平簧管个霍尔(低电平有效) 有效)SK6(压力盘口)主板正面从左往右，编号依次为1 2 3 4 5 6 空压力盘电源地温度保护控力矩信号输温度保护地制线(高电平出线 5V有效保护)SK12(键盘板)主板正面从右往左，编号依次为1 2 3 4 5 6 7 8 地 Local(本STOP(停旋钮型RemoteOpenReleaseClose地) 止) (远程) (开) (松开) (关) 地，按键型电源5V SK13(模拟量口)主板正面从下往上，编号依次为1 2 3 4 5 6 7 8 空空地(模拟) 地(模拟) 空空 4-20mA4-20mA阀位反馈模拟量输入口SK1(总线板)主板正面从上往下，编号依次为1 2 3 4 5 6 7 8 9 ，12V 地 SPI SPI SPI SPI UartUartSelect(Tx) (Rx)电子故障检修方法主板无显示，指示灯不亮首先检查动力电源是否正常，然后检查电源板保险丝是否烧断，最后检查主板排线是否插牢，如果前面三项都正常，则用万用表检查SK11排线口的第5号和第9号脚看是否有大于12V的电压，如果有说明主板故障，如果没有说明电源板故障。
液晶电视维修资料大全
液晶电视维修资料大全液晶电视维修资料大全1 2 3 4 51、白光栅，有伴音（15AAB/8TT1机芯）ks4中国家电检修资料网,家电检修网,家电检修资料网- 中国最大之家电检修资料大全网创维液晶电视检修：通电开机，发现屏幕为白屏，但有伴音，分析此故障为液晶屏没有工作所致造成，查显示屏之+5V供电及行、场信号，发现没有+5V供电，查线路为主板L21，+5V供电ks4中国家电检修资料网,家电检修网,家电检修资料网- 中国最大之家电检修资料大全网电感开路更换后OK！ks4中国家电检修资料网,家电检修网,家电检修资料网- 中国最大之家电检修资料大全网2、没有光栅，有伴音（20AAA/8TT1机芯）ks4中国家电检修资料网,家电检修网,家电检修资料网- 中国最大之家电检修资料大全网创维液晶电视检修：开机后发现在强光下隐约可见图像，分析认为本机为背光灯未工作所致，拆机后通电后发现背光板没有高压产生，查背lg电视机光板供电及背光控制电平，用万用表测主板J6处电ks4中国家电检修资料网,家电检修网,家电检修资料网- 中国最大之家电检修资料大全网压。
1脚供电12V也很，但5脚在时ON应该为+5V高电平，此时却始终为0V。
顺线路查控制电ks4中国家电检修资料网,家电检修网,家电检修资料网- 中国最大之家电检修资料大全网路，J6之第5脚通过R52/1K贴片电阻接CPU-KS88C4504之第22脚，用表测CPU第22脚为+5Vks4中国家电检修资料网,家电检修网,家电检修资料网- 中国最大之家电检修资料大全网电压，R52/1K电阻一端有+5V，另一端为0V，断电后测该电阻已经开路了，更换后一切也很。
ks4中国家电检修资料网,家电检修网,家电检修资料网- 中国最大之家电检修资料大全网3、死机：（15AAB/8TT1机芯）ks4中国家电检修资料网,家电检修网,家电检修资料网- 中国最大之家电检修资料大全网创维液晶电视检修：插上电源指示灯不亮，测主板已有lg电视机+5V电压输出，查CPU电路，测CPU-KS88C4504之第12脚、第5脚、第53脚供电均也很，测CPU晶振Y2-10M也已经起振，后测复位脚第19 脚电压，也很应该为高电平，而此时为0V，查复位电路及其外围，复位电路是由一个IC（Q3-DS1813）产生之，查Q3-DS1813之供电也很，而复位输出端却为0V，更换Q3-DS1813后也很。
电磁炉维修手册
电磁炉维修手册一、简介1.1 a电磁炉道理1.2 458系列简介二、道理阐发2.1 特殊零件简介LM339集成电路2.1.2 IGBT2.2 电路方框图2.3 主回路道理阐发2.4 振荡电路2.5 IGBT鼓励电路2.6 PWM脉宽调控电路2.7 同步电路2.8 加热开关控制2.9 VAC检测电路2.10 电流检测电路2.11 VCE检测电路2.12 浪涌电压监测电路2.13 过零检测2.14 锅底温度监测电路2.15 IGBT温度监测电路2.16 散热系统2.17 主电源2.18辅助电源2.19 报警电路三、故障维修3.1 故障代码表3.2 主板检测尺度3.2.1主板检测表3.2.2主板测试不合格对策3.3 故障案例简介1.1 电磁加热道理电磁灶是一种操纵电磁感应道理将电能转换为热能的厨房电器。
在电磁灶内部，由整流电路将50/60Hz的交流电压变成直流电压，再颠末控制电路将直流电压转换成频率为20-40KHz的高频电压，高速变化的电流流过线圈会发生高速变化的磁场，当磁场内的磁力线通过金属器皿(导磁又导电材料)底部金属体内发生无数的小涡流，使器皿本身自行高速发烧，然后再加热器皿内的东西。
1.2 458系列筒介458系列是由建安电子技术开发制造厂设计开发的新一代电磁炉,介面有LED发光二极管显示模式、LED数码显示模式、LCD液晶显示模式、VFD莹光显示模式机种。
操作功能有加热火力调节、自动恒温设定、按时关机、预约开/关机、预置操作模式、自动泡茶、自动煮饭、自动煲粥、自动煲汤及煎、炸、烤、火锅等料理功能机种。
额定加热功率有700~3000W的不同机种,功率调节范围为额定功率的85%,而且在全电压范围内功率自动恒定。
200~240V机种电压使用范围为160~260V, 100~120V机种电压使用范围为90~135V。
全系列机种均适用于50、60Hz的电压频率。
使用环境温度为-23℃~45℃。
电控功能有锅具超温庇护、锅具干烧庇护、锅具传感器开/短路庇护、2小时不按键(忘记关机) 庇护、IGBT 温度限制、IGBT温渡过高庇护、低温环境工作模式、IGBT测温传感器开/短路庇护、上下电压庇护、浪涌电压庇护、VCE按捺、VCE过高庇护、过零检测、小物检测、锅具材质检测。
冠捷液晶显示器维修必备指导书(pdf 65页)
T560K保密资料内部使用2技术服务中心REV:012002年10月前言本手册经由魏吓凤、高志远两位工程师几周的努力，终于呈现在各位CS同仁面前。
本手册凝聚了STS工程师的经验与智慧，是他们维修LCD Monitor的经验结晶。
本手册主要是作为大家维修LCD时参考使用手册中所列之点位，希望各们同仁在维修之前先行熟悉，维修时再按图索骥，即可事半功倍。
由于时间仓促、经验不足无法涉猎所有的故障，请各位同仁多多包涵，如有疑难问题请与售后服务技术支持部联系。
TEL:O591-52715163目录仪器设备及焊接技巧 (5)TFT LCD成像原理 (7)T560K LCD概述.......... .. (14)T560K 自产ADPTER原理 (15)升压板电路原理 (23)T560K 主板电路分析 (29)T560K LCD维修流程图 (45)T560K主板电路原理图 (57)GMZAN1管脚功能 (60)45一、仪器设备：¾CHROMA 2000以上的(信号发生器）¾20MHZ 示波器¾防静电温控烙铁¾静电手环¾防静电桌垫¾IC拔焊台（用于拔四列IC集成块，目前不良较少，可暂不考虑使用）二、注意事项：1、烙铁保养注意事项¾在进行焊接前，必须先把清洁海绵加水，再挤干多余的水份，作为清洁烙铁头之用。
¾工作后，先把电源切断，然后清洁焊咀，再加上一层新焊锡以保护烙铁头。
2、焊接注意事项¾烙铁温度可控制在430°左右。
¾清除锡渣时尽量避免使用吸锡器防止翘皮。
¾焊接时，请勿用力过大，否则会使焊咀变形。
¾焊接时间最好控制在3秒以内，防止良品元件损坏。
3、所有接触到LCD电路板的设备均要有良好的接地三：拆除贴片元件要点：1、在不良元件两端堆加焊锡。
2、可适量加点助焊剂。
3、用烙铁头的扇面直接接触贴片元件使焊锡熔化。
AOC液晶电视维修手册介绍
视频 AV S端
RCA x 2 S-Videox 1
音频 L / R x 1
分量输入 YPbPr/YCbCr
YPbPr/YCbCr x 2
音频 L / R x 2
分量输入支持模式
480i 、 576i 、 480p 、 576p 、 480i 、 576i 、 480p 、 576p 、
720p、1080i
模式
VESA VESA VESA VESA CVI CVI CVI CVI VESA CVT VESA CVT CVI CVI CVI
垂直频率（Hz） 59.94 60.317 60.004 59.799 30 60 25 50 50 60 25 30 60
水平频率（kHz） 31.469 37.879 48.363 47.72 15.734 31.5 15.625 31.25 37.5 45 28.125 33.75 67.5
电脑格式
编号
分辨率
1
640×480
2
800×600
3
1024×768
4
1360×768
5
1440×900
6
1680×1050
*7
1920×1080
*推荐分辨率
模式 VGA VESA VESA CVT CVT CVT CVT
垂直频率（Hz） 59.940 60.317 60.004 59.799 59.887 59.954 60
cn903的pin89是否有24v电压输出forl42dh93更换电源板更换panel18亮线亮带白斑黑斑漏光亮点超规等更换panel花屏白屏检测lvds接口和线材是否良好重插或更换lvds线先更换主板检测是否ok更换panelosd乱码切换频道时间长切换频道瞬间画异检测软体版本是否需要更新更换主板升级软体画面扭曲超频长宽比例失调中心偏移截边上下或左右有黑带等进入菜单进行自动调整或复位看是否ok检测输入信号格式是否在tv的支持范围内调整输入信号格式更换主板19彩条水波纹画抖画闪鬼影残影拖影等干扰检测信号源出信号是否正常重新设置信号源检测信号线是否良好更换信号线排除干扰源先更换主板检测是否ok更换paneltv画面雪花点重影细线条纹干扰检测tv信号线是否接触不良重新连接tv信号线检测附近是否有高频干扰源排除干扰源用场强仪检测信号强度是否在45100db之间65db左右为最佳值更换主板太弱
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
维修手册
品牌 AOC
机种 T2369M-T2369Z
1
版本 A00
发布日期 2013-2-21
变更说明
变更说明 首次发布
对外机种名 T2369M T2369Z
对内机种名 E23CG1NDBQA8NNF.LF E23CG1NDBQA7NNF.LF
2
目录
1. 技术规格 ---------------------------------------------------------------------------------------------------------------- 04 1.1 一般规格 ------------------------------------------------------------------------------------------------------------04 1.2 预设显示模式 ------------------------------------------------------------------------------------------------------05
On/Off
执行动作
不可调整
工厂菜单说明
TV AV/S Comp HD PC
注释
oo
o
o o 客户名称
oo
o
o o 发布软体 Main-MCU 版本
oo
o
o o 发布软体 Bootloader 版本
oo
o
o o 发布软体 Sub-MCU ver 版本
oo
o
o o 发布软体 EEPROM 版本
oo
o
o o 软体发布日期
图一
调整规格是写在白平衡程式里面的，检验以产品规格为准, 如下: Warm (x=0.313± 0.030, y=0.329± 0.030)/6500K (80%white) Normal (x=0.285± 0.030, y=0.293± 0.030)/9300K (80%white) Cool (x= 0.270± 0.030, y= 0.273± 0.030)/12000K (80%white)
√
√ √ 在 Auto Color 做完立即更新，并可手动调整。
√√
√
√ √ 在 Auto Color 做完立即更新，并可手动调整。
√√
当前设置的色温，该项可切换色温模式，并正确显示色温名称，对应色温
√
√ √ 的 Scaler Gain & Offset RGB 值等相关信息同步更新。
√√
√
√ √ Scaler Gain 值在白平衡调整时立即更新，并可手动调整。
26
Total time
不可调整
oo
Black light
根据 IC SPEC *
*
Language
支持语言
*
*
Energy LOGO
On/Off
*
*
Reset
执行动作
√√
Exit
执行动作
√√
o
o
o
AC ON 主电源供电总计时，在 EEPROM Initial 或 Factory reset 后都清为 0，显示值用十进制表示，当时间到达显示最大值时就不再变化。
主菜单的 OSD 默认值，工厂菜单的 ADC 数据，白平衡设定值，Black light
√
√ √ 和 Language 等，同时把 Burn in 设置为 On，响应工厂遥控器功能，设置
输入源为 TV。
o
o
o
背光打开总计时，在 EEPROM Initial 或 Factory reset 后都清为 0，显示 值用十进制表示，当时间到达显示最大值时就不再变化。
