用力法解超静定结构

用力法求解超静定结构概述超静定结构是指结构中的支座和约束条件多于结构自由度的情况。

用力法是一种经典的结构分析方法，常用于求解超静定结构。

本文将介绍用力法求解超静定结构的基本原理和步骤，并通过实例加以说明。

一、基本原理用力法的基本原理是根据平衡条件和变形约束，通过假设未知力的大小和方向，建立力的平衡方程和变形方程，解出未知力和结构的变形。

用力法适用于各种类型的结构，包括梁、柱、桁架等。

二、步骤用力法求解超静定结构的步骤如下：1. 选择合适的剖面根据结构的几何形状和约束条件，选择合适的剖面，将结构分割为若干个部分。

2. 假设未知力的方向和大小根据结构的特点和约束条件，假设未知力的方向和大小。

通常，未知力的方向可以根据结构的几何形状和外力的作用方向来确定，而未知力的大小则需要通过力的平衡方程来求解。

3. 建立力的平衡方程根据假设的未知力和结构的几何形状，建立力的平衡方程。

平衡方程包括力的平衡条件和力的矩平衡条件。

4. 建立变形方程根据结构的变形情况和约束条件，建立变形方程。

变形方程可以根据结构的刚度和约束条件来确定。

5. 解方程将力的平衡方程和变形方程联立，解方程组得到未知力和结构的变形。

6. 检验结果将求解得到的未知力和结构的变形代入原平衡方程和变形方程中，检验结果的准确性。

如果结果符合平衡和变形的要求，则求解成功；如果结果不符合要求，则需要重新假设未知力并重新求解。

三、实例分析为了更好地理解用力法求解超静定结构的步骤和原理，下面以一个简单的梁结构为例进行分析。

假设有一根悬臂梁，在梁的自重和外力作用下，需要求解支座反力和梁的变形。

1. 选择合适的剖面选择悬臂梁的剖面，将梁分割为两个部分：悬臂部分和支座部分。

2. 假设未知力的方向和大小假设支座反力的方向向上，大小为R。

3. 建立力的平衡方程根据力的平衡条件，可以得到悬臂部分的平衡方程：R - F = 0，其中F为梁的自重。

4. 建立变形方程根据梁的几何形状和约束条件，可以建立悬臂部分的变形方程，得到悬臂部分的弯矩和挠度。

超静定结构的受力分析及特性一、超静定结构的特征及超静定次数超静定结构的静力特征是仅由静力平衡条件不能唯一地确定全部未知反力和内力。

结构的多余约束数或用静力平衡条件计算全部未知反力和内力时所缺少的方程数称为结构的超静定次数。

通常采用去除多余约束的方法来确定结构的超静定次数。

即去除结构的全部多余约束，使之成为无多余约束的几何不变体系，这时所去除的约束数就是结构的超静定次数。

去除约束的方法有以下几种：(一)切断一根两端铰接的直杆(或支座链杆)，相当于去除一个约束。

(二)切断一根两端刚接的杆件，相当于去除三个约束。

(三)切断——个单铰(或支座固定铰)，相当于去除二个约束;切断一个复铰(连接n根杆件的铰)，相当于去除2(n—1)个约束。

(四)将单刚结点改为单铰节点，相当于去除一个约束;将连接n个杆件的复刚节点改为复铰节点，相当于去除n—1个约束。

去除一个超静定结构多余约束的方法可能有几种，但不管采用哪种方法，所得超静定次数一定相同。

去除图4—1a所示超静定结构的多余约束的方法之一如图4—1b所示，去除六个多余约束后，就成为静定结构，故为超静定六次。

再用其他去除多余约束的方案确定其超静定次数，结果是相同的。

二、力法的基本原理(一)力法基本结构和基本体系去除超静定结构的多余约束，代以相应的未知力Xi (i=1、2、…、n)，Xi 称为多余未知力或基本未知力，其方向可以任意假定。

去除多余约束后的结构称为力法基本结构。

力法基本结构在各多余未知力、外荷载(有时还有温度变化、支座位移等)共同作用下的体系称为力法基本体系，它是用力法计算超静定结构的基础。

选取力法基本结构应注意下面两点：1.基本结构一般为静定结构，即无多余约束的几何不变体系。

有时当简单超静定结构的解为已知时，也可以将它作为复杂超静定结构的基本结构，以简化计算。

2.选取的基本结构应使力法典型方程中的系数和自由项的计算尽可能简便，并尽量使较多的副系数和自由项等于零。

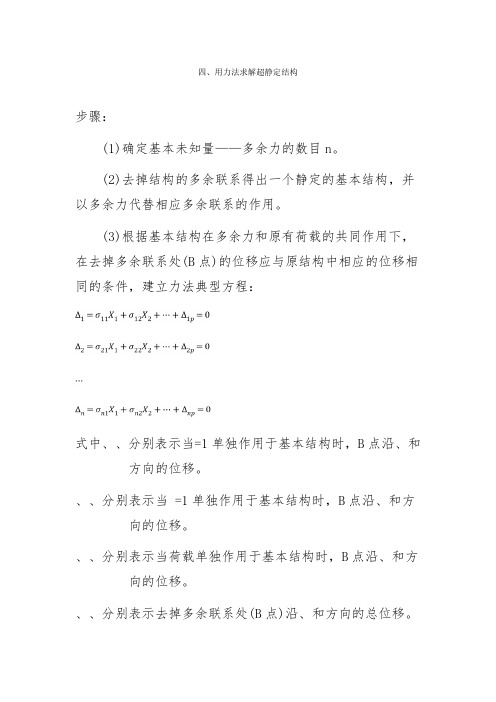

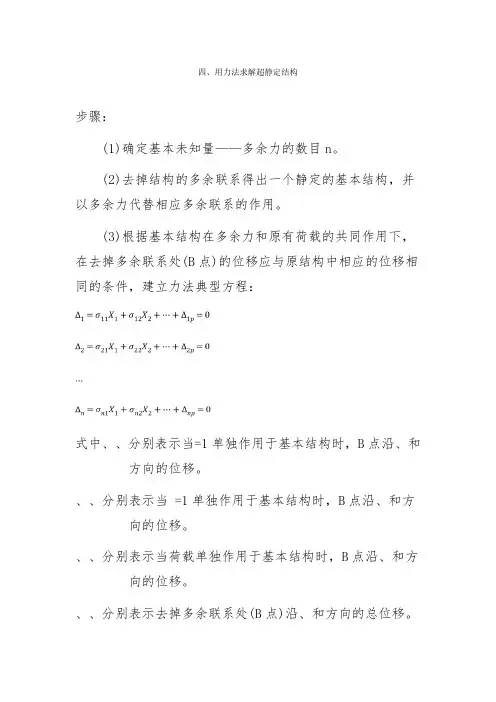

四、用力法求解超静定结构步骤：(1)确定基本未知量——多余力的数目n。

(2)去掉结构的多余联系得出一个静定的基本结构，并以多余力代替相应多余联系的作用。

(3)根据基本结构在多余力和原有荷载的共同作用下，在去掉多余联系处(B点)的位移应与原结构中相应的位移相同的条件，建立力法典型方程：式中、、分别表示当=1单独作用于基本结构时，B点沿、和方向的位移。

、、分别表示当 =1单独作用于基本结构时，B点沿、和方向的位移。

、、分别表示当荷载单独作用于基本结构时，B点沿、和方向的位移。

、、分别表示去掉多余联系处(B点)沿、和方向的总位移。

其中各系数和自由项都为基本结构的位移，因而可用图乘法求得，如：为此，需要作出基本结构的单位内力图、……和荷载内力图。

(4)解典型方程，求出各多余力。

(5)多余力确定后，即可按分析静定结构的方法，给出原结构的内力图（最后内力图），按叠加原理：。

例5-26如图5-73（a）所示梁超静定次数n=l，力法典型方程：图5-73 (c)中，式中所以而图5-73例2-27如图5-74所示图5-74超静定次数n=l力法方程：因为所以五、利用对称性求解超静定结构图5-75（a）、(b)对称结构受正对称荷载作用。

图5-75 (c)、(d)对称结构受反对称荷载作用。

不难发现，对称结构在正对称荷载作用下，其内力和位移都是正对称的，且在对称轴上反对称的多余力为零；对称结构在反对称荷载作用下，其内力和位移都是反对称的，且在对称轴上对称的多余力为零。

注意：轴力和弯矩是对称内力，剪力是反对称内力。

图5-75实际上，如果结构对称、荷载对称，则轴力图、弯矩图对称，剪力图反对称，在对称轴上剪力为零。

如果结构对称、荷载反对称，则轴力图、弯矩图反对称，剪力图对称，在对称轴上轴力、弯矩均为零。

例5-28如图5-76（a）所示为3次超静定结构。

依对称性取一半为研究对象，如图5-76 (b)所示，其中反对称力。

图5-76用表示切口两边截面的、水平相对线位移，表示其铅垂相对线位移，表示其相对转角，由于，则力法方程化简为由图5—76(c)、(d)、(e)所示、、的图形，可得：代回力法方程，得解出由可得到最后弯矩图M，如图5-76(f)所示；根据荷载图与弯矩图可知位移变形图，如图5-76 (a)中虚线所示。

力法求解超静定结构
超静定结构是指其支反力个数大于等于结构模式自由度的结构，
也就是说，该结构中的支撑点不够，会产生多余的支反力，这就导致
了该结构的解题难度非常大。

但是，采用力法求解可以有效地解决这
个问题。

首先，可以采用静力平衡方程来确定结构中的支反力。

静力平衡
方程是通过平衡结构中的所有受力和力矩，来确定支反力的方程。

它
的基本形式为ΣF=0和ΣM=0，其中ΣF表示所有力的总和，ΣM表示
所有力的总力矩。

然后，要使用结构分析的基本原理，即支点位移法。

支点位移法
通过改变结构中某些支点的位置，并计算相应的支反力和位移量，来
求解结构中的位移和反力。

在计算反力时，要注意支点位移前后对结
构的影响，以及反力大小的变化等因素。

此外，在解决超静定结构时，还要注意结构中梁、柱等构件的弹
性变形。

这些变形对结构的位移和反力也会产生影响，因此需要考虑
其中的因素。

最后，要注意力法求解的精度问题。

由于超静定结构中存在多余
的支反力，因此求解过程中难免会产生误差。

为了提高计算精度，可
以采用迭代的方法，在多次迭代中逐步优化计算结果，提高求解精度。

总之，采用力法求解超静定结构需要掌握一定的理论基础和实践技巧，同时要注意结构中的弹性变形、支点移动等因素，并采用迭代的方法进行计算，以提高计算精度。

这些掌握了的技巧和方法将在实际工程中具有指导意义。

用力法解超静定结构时,可选取的基本结构
在使用力方法解超静定结构时，常常需要选择一个基本结构来进行分析。

以下是一些常见的基本结构选择：
1. 杆件结构：对于较简单的结构，如桁架、梁等，可以选择杆件结构作为基本结构。

2. 桁架结构：对于复杂的结构，如大跨度桥梁、支撑塔等，通常选择桁架结构作为基本结构进行分析。

3. 刚架结构：对于多层建筑或桥梁等结构，可以选择刚架结构作为基本结构，进行整体稳定性或刚度分析。

4. 平面网格结构：对于平面或曲面结构，可以选择平面网格结构作为基本结构进行分析。

5. 龙骨槽钢结构：对于柱墙体系、屋架等结构，可以选择龙骨槽钢结构作为基本结构。

6. 钢筋混凝土框架结构：对于房屋、厂房等建筑结构，可以选择钢筋混凝土框架结构作为基本结构。

在选择基本结构时，需要考虑结构的特点、材料、受力情况以及所需分析的目的，以确保分析结果的准确性和可靠性。
