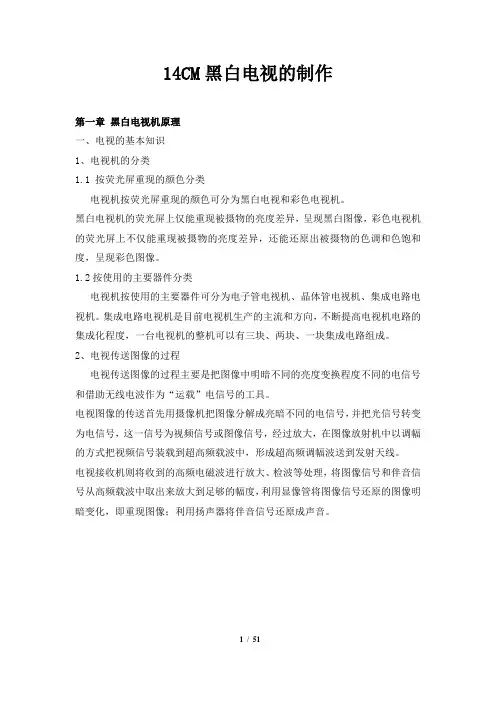

14CM黑白电视的制作第一章黑白电视机原理一、电视的基本知识1、电视机的分类1.1 按荧光屏重现的颜色分类电视机按荧光屏重现的颜色可分为黑白电视和彩色电视机。
黑白电视机的荧光屏上仅能重现被摄物的亮度差异，呈现黑白图像，彩色电视机的荧光屏上不仅能重现被摄物的亮度差异，还能还原出被摄物的色调和色饱和度，呈现彩色图像。
1.2按使用的主要器件分类电视机按使用的主要器件可分为电子管电视机、晶体管电视机、集成电路电视机。
集成电路电视机是目前电视机生产的主流和方向，不断提高电视机电路的集成化程度，一台电视机的整机可以有三块、两块、一块集成电路组成。
2、电视传送图像的过程电视传送图像的过程主要是把图像中明暗不同的亮度变换程度不同的电信号和借助无线电波作为“运载”电信号的工具。
电视图像的传送首先用摄像机把图像分解成亮暗不同的电信号，并把光信号转变为电信号，这一信号为视频信号或图像信号，经过放大，在图像放射机中以调幅的方式把视频信号装载到超高频载波中，形成超高频调幅波送到发射天线。
电视接收机则将收到的高频电磁波进行放大、检波等处理，将图像信号和伴音信号从高频载波中取出来放大到足够的幅度，利用显像管将图像信号还原的图像明暗变化，即重现图像；利用扬声器将伴音信号还原成声音。
全电视信号3、电视中的扫描一幅完整图像的传送和重现，是靠摄像管和显像管中电子束在靶面及荧光屏面上从左到右，从上到下有规律地运动实现的。
3.1 逐行扫描电子束在荧光屏上一行接一行地扫完整个画面，在我国不采用这种扫描方式，会与图像闪烁现象。
3.2隔行扫描在我国采用这种扫描方式，在这种方式中，电子束对一帧画面扫描两次，第一次扫描奇数行像素，第二次扫描偶数行像素，从而避免了亮度闪烁。
4、全电视信号电视为了重现图像，必须传送图像信号，为了使接收端和发送段同步工作，必须发送同步信号；为了使扫描逆程不在荧光屏上显示出来，还必须加入消隐信号。
一个行周期的全电视信号波形一个行周期的电子束扫描轨迹5、高频电视信号传送图像信号和伴音信号都要“装载”在频率很高的高频载波上，形成高频电视信号才能进行距离的传送，高频信号包括高频图像信号和高频伴音信号。
