黑白电视机原理与调试
抗干扰控制电路（ANC）
• 采用截止式抗干扰方法。
A
ANC
B
分离同步
自动增益控制电路（AGC）
• 作用：在输入信号增加时，自动调节中 频放大器和高频放大器的增益。
• 控制方法 • 控制类型 • 控制特性 • 实际电路分析
控制方法
• 利用放大管集电极电 流与增益的关系曲线 ：在某一个值时增益 最大，↓或↓都使↓
Kp
K p总
K p中
K p高
5 0 V 5 m V 5 0 m V V sr 图 2-8 控 制 特 性 曲 线
实际电路分析
到高频头 高频放大管基极
高放延迟AGC
中放AGC 到2BG1、2BG2基极
饱和电压
视频放大电路
对比度
显像管阴极 亮度
视放输出级幅频特性曲线
dB a线：对比度最大 b线：对比度最小
• Z1 输出38MHz图像中频，31.5MHz伴音 中频。
• Z2 接地 • Z3给高频头提供高放延迟AGC电压（
+3V） • Z4给高频头工作提供11.8V的工作电压
公共通道
• 2BG1 放大管，为了弥补2LB1的损耗 • 2LB1 声表面滤波器，一次成型所需中频特性曲线，但信号经过时损耗较
大。 • 38MHz图像中频信号、31.5MHz伴音中频信号经过2BG1放大，2LB1成
黑白电视机原理与调试
黑白电视机各部分组成电路原 理分析
• 电视接收天线和高频调谐器 • 公共通道 • 视频放大电路 • 伴音通道 • 扫描电路 • 稳压电源
电视接收天线和高频调谐器
• 电视天线有两种：
– 半波振子天线：输入阻抗为75Ω – 折合振子天线：输入阻抗为300Ω。 *阻抗匹配（即阻抗相等）：天线特性阻抗应与馈线阻
《黑白电视机原理》课件
信号处理原理的实现需要精确 的电路设计和参数调整，以保 证图像的质量和稳定性。
电源电路原理
电源电路是黑白电视机的能源供给部分，负责提供各电路所需的稳定电压和电流。
电源电路包括电源变压器、整流滤波电路、稳压电路等部分，是保证黑白电视机正 常工作的基础。
电源电路原理的实现需要考虑到效率、稳定性、安全性和可靠性等方面，以保证黑 白电视机的长期稳定运行。
。
节能环保技术
未来黑白电视机将采用更先进的 节能环保技术，降低能耗和减少
对环境的影响。
市场发展趋势
市场规模扩大
随着全球经济的发展和消 费者对生活品质的追求， 黑白电视机市场规模有望 持续扩大。
市场竞争加剧
随着技术的普及和市场需 求的增长，黑白电视机市 场竞争将更加激烈。
品牌集中化趋势
在市场竞争中，具有品牌 优势和技术实力的企业将 逐渐占据主导地位，形成 品牌集中化趋势。
电视机的组成结构
信号接收部分
用于接收电视信号， 包括天线、调谐器等 。
信号处理部分
用于处理接收到的信 号，包括高频头、中 频放大器、解调器等 。
图像显示部分
用于显示图像，包括 显像管、液晶显示屏 、等离子显示屏等。
声音部分
用于播放声音，包括 扬声器、音频处理电 路等。
控制部分
用于控制电视机的工 作，包括开关电源、 遥控器等。
应用领域拓展
教育领域
黑白电视机在教育领域具有广泛的应用前景，如 远程教学、多媒体展示等。
商业领域
黑白电视机在商业领域的应用也将逐渐增加，如 广告展示、会议演示等。
家庭娱乐领域
随着家庭娱乐需求的增加，黑白电视机有望成为 家庭娱乐的重要设备之一。
黑白电视安装、调试与维修幻灯片PPT
整管穿透电流过大或复合管穿透电流过大，而使调整管基极注入电
流过大，从而使空载电压偏高；或取样比较放大管的放大倍数 过
小，而使该管导通程度不够，从而使空载电压偏高。
2．接假负载后连续烧坏复合管
空载时输出电压可调至12V，但接上负载后，电压下降许多，且烧
坏复合管V8时，一般为调整管V7的集电极脱焊或接触不良所致。 3．空载、有载时输出电压均偏高
3／108
黑白μPC电视机组装、调试与维修 1 电源的组装、调试
目录
图1 SQ-352机电源电路原理图
4／108
黑白μPC电视机组装、调试与维修
11．（元电二件源）的操选的作用组方和装法检测、调试
（1）电源变压器选用及检测。在SQ-352机中采用了DB-30-352 型的电源变压器，其外形图如图2所示，其作用是将220V的交流市 电变成黑白电视机所需要的16.5V左右的交流电。在选用变压器时， 应选择功率容量足够（应大于30W），变压比符合要求的变压器。
c. 对于小功率三极管也采用正直立组装方式。大功率 目录 三极管则应组装在“L”型白色散热板上。
7／108
黑白μPC电视机组装、调试与维修
采d用.1对立于式电整组源流装的二方级组式管；装的若、组为调装1N。试5若40为12整C流Z2二A极整管流，二则极采管用，
卧式有间隙组装方式，使二极管离开印制板0.5～1cm， 以利于二极管工作过程中的散热，如图8所示。
这时应检查基准二极管VD14稳压值是否正常。VD14开路或稳压值 偏高均会造成输出电压偏高的现象。若基准二极管稳压值正常，则
要检查取样比较放大管是否开路，分压取样电阻R68、R69、RP10组 装焊接是否正确等。
4．输出电压偏低
第四章黑白电视机原理ppt课件
黑白显像管由三部分组成： （1〕玻璃外壳 （2〕电子枪 （3〕荧光屏
显像管是电真空器件，能承受高压并防爆裂。
此外，显像管外面还附有行、场偏转线圈〔产生驱动 电子束扫描的磁场〕及中心位置调节器〔磁环，用于 调节电子束居中〕等。
1、 黑白显像管的结构
内外石墨层
二次电子
电子枪各电极正常工作电压
偏转线圈 第二、四阳极
隔行扫描
为降低视频带宽，将一帧图像分两次传送，每次称为一场，
分别是由奇数行构成的奇数场和由偶数行构成的偶数场，两场均
匀镶嵌，最终合成一帧完整的图像，这种扫描方式称为“隔行扫
描”。
采用隔行扫描技术后，每秒传送的图像帧数降为25帧，每
帧分为两次传送，每次传送一场，每场为625/2=312.5行〔不再是
（3〕电视标准规定每秒传送25帧图像，每帧图像共625行， 每行约417个周期，则每帧图像的周期数即图像信号频率为：
fmax = 每秒传送的图像帧数×每帧行数×每行周期数 fmax = 50帧×625行×416T≈12MHz 已知图像信号最低频率为0Hz，则视频带宽高达0~12MHz！
14 隔行扫描与视频带宽的减小
第4章 黑白电视机原理
一、图像的传输与显示
1. 电视信号的调制方式 电视广播既要传送图像，
还要传送声音，而图像、声音的频 带是重叠的〔图：0~6MHz，音： 20~20KHz），为避免在同一频道中 传送时互相干扰，须采取不同的调 制方式：
图像：采用调幅方式
2. 伴音调频、图像调幅的原因
（1〕伴音频带窄，可用调频方式实现高质量传 输，抗干扰力强、音质好；
图像的传输是以像素为基本单元进行传送的，传送方式可分为：
（1〕同时传送：将一幅图像的全部像素同时〔并行〕传送
显像管是电真空器件，能承受高压并防爆裂。
此外，显像管外面还附有行、场偏转线圈〔产生驱动 电子束扫描的磁场〕及中心位置调节器〔磁环，用于 调节电子束居中〕等。
1、 黑白显像管的结构
内外石墨层
二次电子
电子枪各电极正常工作电压
偏转线圈 第二、四阳极
隔行扫描
为降低视频带宽，将一帧图像分两次传送，每次称为一场，
分别是由奇数行构成的奇数场和由偶数行构成的偶数场，两场均
匀镶嵌，最终合成一帧完整的图像，这种扫描方式称为“隔行扫
描”。
采用隔行扫描技术后，每秒传送的图像帧数降为25帧，每
帧分为两次传送，每次传送一场，每场为625/2=312.5行〔不再是
（3〕电视标准规定每秒传送25帧图像，每帧图像共625行， 每行约417个周期，则每帧图像的周期数即图像信号频率为：
fmax = 每秒传送的图像帧数×每帧行数×每行周期数 fmax = 50帧×625行×416T≈12MHz 已知图像信号最低频率为0Hz，则视频带宽高达0~12MHz！
14 隔行扫描与视频带宽的减小
第4章 黑白电视机原理
一、图像的传输与显示
1. 电视信号的调制方式 电视广播既要传送图像，
还要传送声音，而图像、声音的频 带是重叠的〔图：0~6MHz，音： 20~20KHz），为避免在同一频道中 传送时互相干扰，须采取不同的调 制方式：
图像：采用调幅方式
2. 伴音调频、图像调幅的原因
（1〕伴音频带窄，可用调频方式实现高质量传 输，抗干扰力强、音质好；
图像的传输是以像素为基本单元进行传送的，传送方式可分为：
（1〕同时传送：将一幅图像的全部像素同时〔并行〕传送
黑白电视机原理与维修(ppt 69)
2. 人眼的亮度感觉
即包括人眼所能感觉到的最大亮度范围与最小亮度范围的差别， 及在不同环境亮度下对同一亮度所昌盛的主观亮度感觉。
3. 人的色彩感觉
人眼对彩色感觉的生理特征。
1.3.3 彩色三要素和三基色原理
1. 彩色三要素
彩色光通常可由亮度、色调、及饱和度三个物理量来描 述，这三个量被称为彩色三要素。
电容器,以防开机瞬间浪涌电流对整流管的冲击,同时对高频干 扰起旁路作用。
对滤波电路的要求
一般RC滤波电路，效果的好坏除与整流电路有关外，主 要取决于RC的时间常数，RC大，波纹小，但R大损耗增大。
稳压电路
电视原理 与现代电视系统
• Principle of TV • And Modern TV System
1．1 电子扫描
1.1.1 像素概念 电视图像的构成：像素，40多万；
图像传送：顺序； 扫描方式：逐行、隔行扫描，50次/S；
扫描方向：自上而下，从左至右。
像素顺序传送示意图
1.1.2 光电、电光转换
显象管结构示意图
BdBiblioteka Kdu
gk
1.1.3 电子扫描
逐行扫描
隔行扫描
隔行扫描的图像
扫描电流与重现图像关系
1. 垂直分解力 图像垂直分解力取决于系统沿垂直方向所能分解
黑白相间的条纹数。 M=K*Z’
2. 水平分解力 沿水平方向电视系统所能分解的黑白相间的条纹
数。 N=K’*M
第二章 彩色电视制式 与彩色电视信号
彩色制式： 指对彩色电视信号加工处理和传输的特定方式，即NTSC、PAL、
SECAM。
2.1 兼容制传送方式 2.1.1 兼容的必要条件 1 所传送的电视信号中应有亮度信号和色度信号两部分。 2 彩色电视信号通道的频率特性应与黑白电视通道频率特性基本一
即包括人眼所能感觉到的最大亮度范围与最小亮度范围的差别， 及在不同环境亮度下对同一亮度所昌盛的主观亮度感觉。
3. 人的色彩感觉
人眼对彩色感觉的生理特征。
1.3.3 彩色三要素和三基色原理
1. 彩色三要素
彩色光通常可由亮度、色调、及饱和度三个物理量来描 述，这三个量被称为彩色三要素。
电容器,以防开机瞬间浪涌电流对整流管的冲击,同时对高频干 扰起旁路作用。
对滤波电路的要求
一般RC滤波电路，效果的好坏除与整流电路有关外，主 要取决于RC的时间常数，RC大，波纹小，但R大损耗增大。
稳压电路
电视原理 与现代电视系统
• Principle of TV • And Modern TV System
1．1 电子扫描
1.1.1 像素概念 电视图像的构成：像素，40多万；
图像传送：顺序； 扫描方式：逐行、隔行扫描，50次/S；
扫描方向：自上而下，从左至右。
像素顺序传送示意图
1.1.2 光电、电光转换
显象管结构示意图
BdBiblioteka Kdu
gk
1.1.3 电子扫描
逐行扫描
隔行扫描
隔行扫描的图像
扫描电流与重现图像关系
1. 垂直分解力 图像垂直分解力取决于系统沿垂直方向所能分解
黑白相间的条纹数。 M=K*Z’
2. 水平分解力 沿水平方向电视系统所能分解的黑白相间的条纹
数。 N=K’*M
第二章 彩色电视制式 与彩色电视信号
彩色制式： 指对彩色电视信号加工处理和传输的特定方式，即NTSC、PAL、
SECAM。
2.1 兼容制传送方式 2.1.1 兼容的必要条件 1 所传送的电视信号中应有亮度信号和色度信号两部分。 2 彩色电视信号通道的频率特性应与黑白电视通道频率特性基本一
黑白电视机原理与电路分析(PPT34页)
扫描系统的作用是：产生与发送端同频同相的行、 场锯齿波电流，控制显像管的电子束作有规律的扫描， 并形成良好的光栅。
各电路的组成和作用见P22～P23。 二、信号处理系统
信号处理系统由高频调谐器、公共通道、伴音通 道和视放输出电路组成。
信号处理系统的作用是：将接收到的高频电视信 号进行处理，解调出视频全电视信号和伴音信号，并 把相应的信号还原成图像和声音。
公共通道由中频放大器、视频检波器、预视放电 路、噪声抑制电路（ANC）和自动增益控制电路 （AGC）电路组成。
2、中频放大电路
中频放大电路由预中放电路、声表面波滤波器 （SAWF）和集成宽带中放电路组成。其作用是：形 成中频通道幅－频特性并将中频信号放大到足够的幅 度（约68dB，即电压放大2500倍），以满足视频检 波电路的电平要求。
注意：故障原因的分析，会根据故现象判断故 障的部位。
第三节 集成电路黑白电视机电路分 析
1、μ PC1366C、μ PC1353C、μ PC1031H2
简介
（见P39～P40）
2、μ PC系列集成电路黑白电视机的方框
图
（见P41的图3－28）
3、整机电路分析
二、金星B357A型黑白机的整机电路分析 1、高频调谐器 2、图像通道 3、伴音通道 4、同步扫描电路 5、 稳压电源 （结合电路原理图分析讲解）
2、组成：由输入回路、高频放大器、本机振荡器和混频 器组成。
组成框图见P26（图3－4）。
VHF机械式高频头的结构见P27（图3－5）。
UHF高频头与VHF高频头的连接：见（图3－6）。
二、公共通道（图像中放）
1、作用与组成
将调谐器输出的中频信号进行放大、视频检波， 解中调频出信视号频。全电视信号，并产生6.5MHZ 的第二伴音

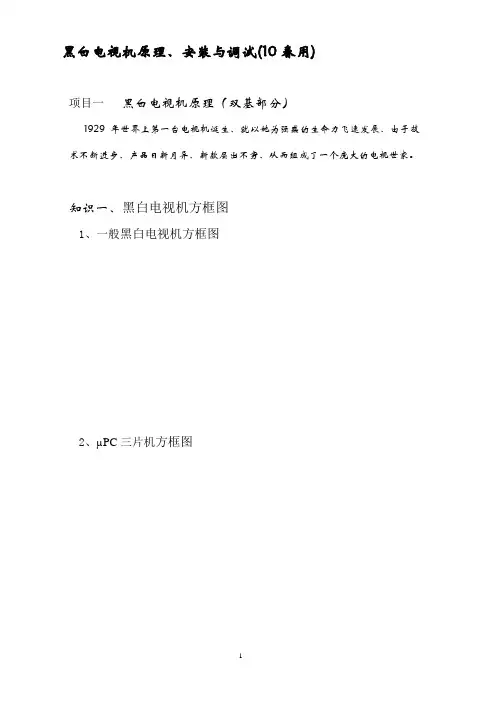

黑白电视机原理与安装调试
黑白电视机原理、安装与调试(10春用)项目一黑白电视机原理（双基部分）1929年世界上第一台电视机诞生、就以她为强盛的生命力飞速发展、由于技术不断进步、产品日新月异、新款层出不穷、从而组成了一个庞大的电视世家。
知识一、黑白电视机方框图1、一般黑白电视机方框图2、µPC三片机方框图附：①黑白电视机(µPC三片机)电路原理图②、IC各脚功能3、黑白电视机由两大系统组成。
系信号系统由等组成；光栅形成系统由电路组成。
知识二、电视机元器件识别与基本技能（一）、电视机元器件识别1、黑白显象管的构造注：①、黑白显像管的管脚判别方法。
对于七脚管，①脚与⑦脚之间的间隔较大，将“间隔”朝下，面对管脚，“间隔”左边第一脚即为①脚，从①脚起顺时针数即为①、②…⑦脚；对于八脚管，①脚与⑧脚之间有突耳（也称定位键），将“突耳”朝下面对管脚，“突耳”左边第一脚即为①脚，从①脚起顺时钟数即为①、③、…②、测试阴极发射电子能力。
阴极发射电子束电流的大小，对显像管的亮度和图像清晰度起着极为重要作用，也是决定显像管寿命的一个重要指标，所以希望阴极发射电子能力越强越好，或者说阴极的活性度越大越好。
2、行输出变压器SQ-352机中采用BSH-14系列一体化行输出变压器，其外形图见下图（a）所示。
一体化行输出的骨架和壳体采用阻燃的工程塑料，绝缘性能和机械强度均很好，耐热且不易老化，故障率相对分立式行输出变压器少些。
3、声表面波滤波器4、行偏转线圈SQ-352机中偏转线圈的型号为QPH20-90-N4A4，其外形图见下图（a)所示，其他偏转线圈外形如下图（b）所示。
该型号的行偏转线圈的电感为380μH，用万用表R×1Ω挡测其直流电阻应小于1Ω，行、场偏转线圈间的阻值为∞。
5、陶瓷滤波器所示SQ-352黑白电视机中陶瓷滤波器的型号为LT6.5M01，其外形图如下图（左）所示。
对陶瓷滤波器的检测，可用万用表进行粗略检测。
《黑白电视信号》课件 (2)
20世纪50年代普及
黑白电视信号开始被普罗大 众拥有，它走进千家万户。
黑白电视信号原理
1 亮度信号的生成和传输
通过对图像的灰度进行测量和转换，生成亮度信号并进行传输。
2 色彩信息的变换和传输
将图像中的彩色信息进行编码和传输，为黑白电视增加灰度以模拟彩色。
黑白电视信号生成
1
摄像机原理
利用光电效应将图像转换为电信号，成为生成黑白电视信号的最重要设备。
2 缺点：画质较差，无法表现真实色彩
由于只能显示黑白图像，无法还原真实的色 彩，导致画质相对较差。
发展趋势
彩色电视信号问世
彩色电视技术的出现使得电视可以真实地呈现丰富多彩的图像。
数字电视技术的应用
数字电视技术的发展为电视信号的传输和接收带来了更高的清晰度和更多的功能。
结语
黑白电视信号的发展历程见证了电视技术的进步，虽然已经过时，但仍然在 电视技术发展历程中具有重要的地位。 技术的发展是不断进步和创新的过程，我们期待电视技术的未来发展。
பைடு நூலகம்
《黑白电视信号》PPT课 件 (2)
本课件将介绍黑白电视信号的发展历程、原理、生成、传输、接收、解码以 及优缺点，并展望了彩色电视信号的问世和数字电视技术的应用。
信号发展概述
20世纪初电视技术 萌芽
探索电视技术的前沿，在黑 白电视信号发展史上留下重 要的基础。
20世纪40年代黑白 电视信号问世
黑白电视信号的面世标志着 电视技术迈向成熟阶段。
2
亮度信号与色彩信息的分离
通过电路和处理器将亮度信号和色彩信息分离，加强黑白电视信号的图像质量。
黑白电视信号传输与接收
信号传输
黑白电视信号通过电缆、信号塔等传输媒介，将图 像和声音传送到接收设备上。
